2007 年深圳市初中毕业生学业考试
科学试卷（物理部分）
说明：1、全卷分二部分，第一部分为选择题，第二部分为非选择题，共8页。考试时间90分钟，
满分100分。
2、本卷试题，考生必须在答题卡上按规定作答；凡在试卷、草稿纸上作答的，其答案一
律无效。答题卡必须保持清洁，不能折叠。
3、考试结束，请将本试卷和答题卡一并交回。

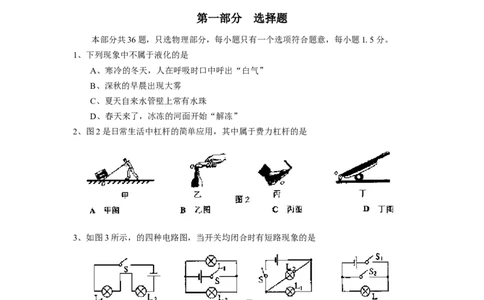

第一部分 选择题
本部分共36题，只选物理部分，每小题只有一个选项符合题意，每小题1.5分。
1、下列现象中不属于液化的是
A、寒冷的冬天，人在呼吸时口中呼出“白气”
B、深秋的早晨出现大雾
C、夏天自来水管壁上常有水珠
D、春天来了，冰冻的河面开始“解冻”
2、图2是日常生活中杠杆的简单应用，其中属于费力杠杆的是
3、如图3所示，的四种电路图，当开关均闭合时有短路现象的是
4、一架飞机在某灾区上空沿水平方向匀速飞行，同时向地面投放救灾物资。投下物资后，飞
机的动能和势能发生变化是
A、动能不变，势能减小 B、动能变小，势能不变
C、动能和势能都变小 D、动能和势能都不变
5、如图6所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若
1想用此电流表测量小灯泡的电流，则以下连接正确的是
A、M接a，N接b
B、M接d，N接a
C、M接c，N接d
D、M接d，N接c
6、如图8所示，四个体积相同的小球，把它们放在水中静止，甲有 体积露出水面，乙有
体积露出水面，丙悬浮在水中，丁沉在水底，则所受浮力最小的是
A、甲球
B、乙球
C、丙球
D、丁球

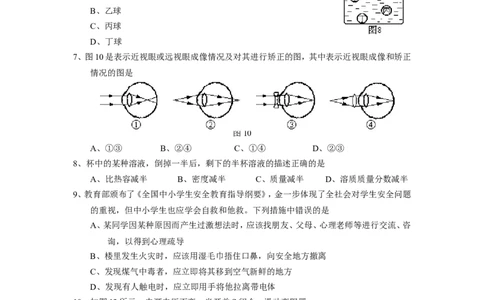

7、图10是表示近视眼或远视眼成像情况及对其进行矫正的图，其中表示近视眼成像和矫正
情况的图是
图10
A、①③ B、②④ C、①④ D、②③
8、杯中的某种溶液，倒掉一半后，剩下的半杯溶液的描述正确的是
A、比热容减半 B、密度减半 C、质量减半 D、溶质质量分数减半
9、教育部颁布了《全国中小学生安全教育指导纲要》，金一步体现了全社会对学生安全问题
的重视，但中小学生也应学会自救和他救。下列措施中错误的是
A、某同学因某种原因而产生过激想法时，应该找朋友、父母、心理老师等进行交流、咨
询，以得到心理疏导
B、楼里发生火灾时，应该用湿毛巾捂住口鼻，向安全地方撤离
C、发现煤气中毒者，应立即将其移到空气新鲜的地方
D、发现有人触电时，应立即用手将他拉离带电体
10、如图12所示，电源电压不变，当开关S闭合，滑动变阻器
的滑片P向左移动时，下列说法正确的是
A、电流表的示数变小
B、电压表的示数不变
C、电压表的示数变小
D、灯泡变暗
11、小军和小华都站在溜冰场上，小军用力推了小华一下，两人都向相反方向滑出了较远的
距离，要解释这一现象，可以利用下列知识中的
2①物体间力的作用是相互的 ②力是改变物体运动状态的原因
③一切物体都有惯性 ④他们之间的作用力是一对平衡力
A、①②③ B、②③④ C、①②④ D、①③④
第二部分 非选择题
37、（2分）作图题（请用规定的铅笔将图画在答题卡内相应的图上）
（1）图14所示重10N的物体静止在斜面上，请画出该物体所受重力的示意图。
（2）画出图15所示的折射光线的入射光线。
43、（8分）计算题（请将规范的解题过程写在答题卡上指定的答题区域内）
（1）一体积为0.2m2，密度为2.7×103kg/m3的铝块，计算它的质量是多少？
（2）小珊同学想把一只铭牌为“1.5V 1.5W”的小灯泡接在电源电压为6V的蓄电池上正常
使用，请通过计算说明应串联一个多大的电阻？
44、（9分）实验探究
（1）现有一盏只知道额定电压为3.8V的小灯泡，小丽同学按电路图甲连接实物图乙，但电压
表还没有接入，请你帮她把电压表接入电路。（用规定的笔画线代替导线，画在答题卡图
3中的相应位置）；
闭合开关前，滑动变阻器的滑片应调至最 ① 端（选填“左”、“右”）；闭合开关
后，调节滑动变阻器的滑片使电压表的读数为3.8V，此时电流表的示数如图丙所示，则
小灯泡正常工作时的电流为 ② 安，电阻为 ③ 欧，通电100秒钟消耗的电能
为 ④ 焦。

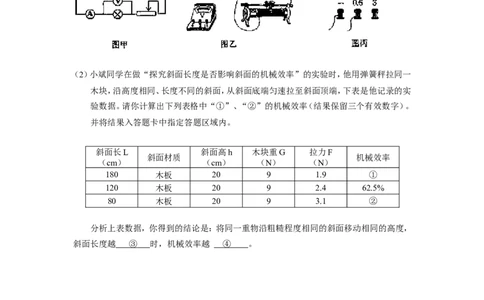

（2）小斌同学在做“探究斜面长度是否影响斜面的机械效率”的实验时，他用弹簧秤拉同一
木块，沿高度相同、长度不同的斜面，从斜面底端匀速拉至斜面顶端，下表是他记录的实
验数据。请你计算出下列表格中“①”、“②”的机械效率（结果保留三个有效数字）。
并将结果入答题卡中指定答题区域内。
斜面长L 斜面高h 木块重G 拉力F
斜面材质 机械效率
（cm） （cm） （N） （N）
180 木板 20 9 1.9 ①
120 木板 20 9 2.4 62.5%
80 木板 20 9 3.1 ②
分析上表数据，你得到的结论是：将同一重物沿粗糙程度相同的斜面移动相同的高度，
斜面长度越 ③ 时，机械效率越 ④ 。
深圳市2007年初中毕业生学业考试
学科试卷（物理部分）答案
第一部分 选择题
4题号 1 2 3 4 5 6 7 8 9 10 11
答案 D C D C C B A C D B C
第二部分 非选择题
37、（2分）作图题
（1） （2）
说明：只要力的方向及作用点画对给1分 只要法线及入射光线画对给1分
43、计算：
（1）、解：m＝ρV （2分）
＝2.7×103kg/m3 （0.5分）
＝540kg （0.5分）
（其它方法正确均给分）
（2）解：设应串联一个阻值为Rx的电阻，才能使它接在电压为6V的电源上正常使用。
（1分）
（1分）
（1分）
（0.5分）
（其它方法正确均给分）
44、（9分）实验探究
（1）电路如图：（1分）
5右 0.3 12.7 114（每空1分，共4分）
（2）52.6% 72.6% 长 小（每空1分，共4分）
