2018 年辽宁省抚顺市中考物理真题及答案
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、单选题
1．在日常生活中经常要进行估测。以下估测最接近实际的是（ ）
A．中学生1s内脉搏跳动的次数约70次
B．中考考场内的温度约为47℃
C．两个鸡蛋的质量约为100g
D．教室门的高度约为5m

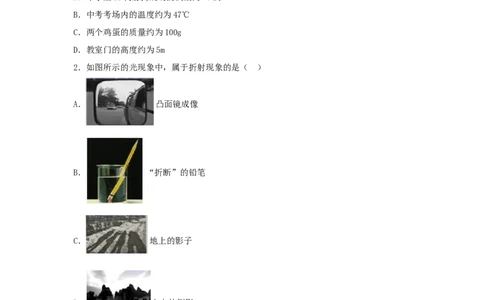

2．如图所示的光现象中，属于折射现象的是（ ）
A． 凸面镜成像
B． “折断”的铅笔
C． 地上的影子
D． 水中的倒影
3．关于安全用电，下列说法正确的是（ ）
A．控制电灯的开关要接在火线和电灯之间
B．使用试电笔时，手不要接触笔尾金属体
C．在停电期间检修电器，不需要断开总开关
D．家庭电路中，可以用丝铜丝代替保险丝4．下列物态变化中，属于液化现象的是（ ）
A． 冰瀑的形成
B． 露珠的形成

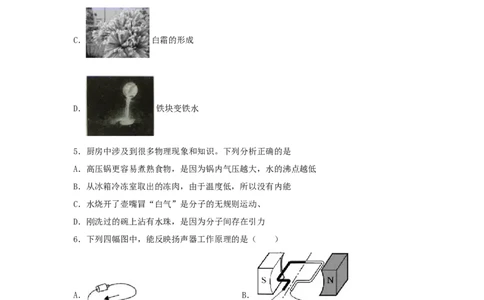

C． 白霜的形成
D． 铁块变铁水
5．厨房中涉及到很多物理现象和知识。下列分析正确的是
A．高压锅更容易煮熟食物，是因为锅内气压越大，水的沸点越低
B．从冰箱冷冻室取出的冻肉，由于温度低，所以没有内能
C．水烧开了壶嘴冒“白气”是分子的无规则运动、
D．刚洗过的碗上沾有水珠，是因为分子间存在引力
6．下列四幅图中，能反映扬声器工作原理的是（ ）
A． B．
C． D．7．如图所示，小刚驾驶电动平衡车在水平路面上做匀速直线运动。下列说法正确的是（ ）
A．车轮上有凹凸不平的花纹，是为了增大压强
B．小刚对平衡车的压力和地面对平衡车的支持力是一对平衡力
C．平衡车工作时将电能全部转化为机械能
D．行驶过程中，平衡车对小刚的支持力没有做功

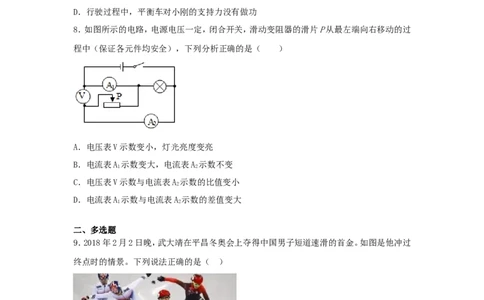

8．如图所示的电路，电源电压一定，闭合开关，滑动变阻器的滑片P从最左端向右移动的过
程中（保证各元件均安全），下列分析正确的是（ ）
A．电压表V示数变小，灯光亮度变亮
B．电流表A 示数变大，电流表A 示数不变
1 2
C．电压表V示数与电流表A 示数的比值变小
2
D．电流表A 示数与电流表A 示数的差值变大
1 2
二、多选题
9．2018年2月2日晚，武大靖在平昌冬奥会上夺得中国男子短道速滑的首金。如图是他冲过
终点时的情景。下列说法正确的是（ ）
A．用力蹬冰，使自已快速滑动，说明力是维持物体运动状态的原因B．向后蹬冰，却向前滑动，说明物体间力的作用是相互的
C．在水平冰面上加速冲刺时，他的机械能变大
D．他冲到终点后不能立即停下来，是因为受到惯性的作用

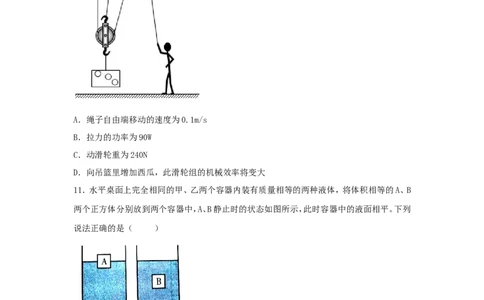

10．如图所示，小郭用300N的拉力提升装有西瓜的吊篮，使吊篮在20s内匀速上升2m，滑轮
组的机械效率为80%（不计吊篮重量、绳重及摩擦）。下列说法正确的是（ ）
A．绳子自由端移动的速度为0.1m/s
B．拉力的功率为90W
C．动滑轮重为240N
D．向吊篮里增加西瓜，此滑轮组的机械效率将变大
11．水平桌面上完全相同的甲、乙两个容器内装有质量相等的两种液体，将体积相等的A、B
两个正方体分别放到两个容器中，A、B静止时的状态如图所示，此时容器中的液面相平。下列
说法正确的是（ ）
A．甲容器中液体的密度小于乙容器中液体的密度
B．甲、乙两容器中液体对容器底部的压强相等
C．甲容器对桌面的压力小于乙容器对桌面的压力
D．将正方体A分别放到甲乙两个容器中，静止时所受的浮力相等。
12．如图甲所示，电源电压不变，只闭合开关S、S，为了保证电路各元件的安全，滑动变阻器
1的滑片P只能从最左端向右移动到a点，滑片P移动过程中，两个电压表示数与电流表示数
关系的图象如图乙所示。滑片P在a点时，小灯泡L正常发光，此时断开S，闭合S，V 表的示
1 2 2
数为2.4V。下列说法正确的是（ ）
A．电源电压为10V
B．小灯泡L的额定功率为3W
C．只闭合S、S 时，滑动变阻器的阻值变化范围为5.5Ω﹣12Ω
1
D．通过改变电路的串、并联和滑片P的位置，可使电路的最小总功率达到2.4W
三、填空题
13．2018年4月22日，辽宁男篮成为了CBA历史上第七支总冠军球队。如图所示，当球员扣
篮时，现场观众发出震耳欲聋的喝彩声，喝彩声是由声带的_____产生的，“震耳欲聋”是形
容声音的_____（填“音调高”或“响度大”）。喝彩声通过_____传到球员耳中，使球员们士
气大振。
14．多媒体教室配备了投影仪，坐在每个位置的同学都能看清屏幕上的画面，这是因为光在
屏幕上发生了_____(填“漫”或“镜面”)反射，这种反射_____(填“遵守”或“不遵
守”)光的反射定律。老师用粉笔在黑板上写字的过程中，手中粉笔的质量会_____(填“变
大”“变小”或“不变”)，粉笔灰落向地面是由于粉笔灰受到_____的作用。
15．如图所示，浩浩乘坐超市的电梯匀速上楼，他的动能_____（填“变大”“变小”或“不变”）；以浩浩为参照物，墙上的广告牌是_____的；电梯使用的电能是_____（填“一次”或
“二次”）能源。
16．如图所示，2018年除夕当晚，春晚明星以微信视频的方式给全国人民拜年。拜年的视频是
通过_____（填“电磁波”或“超声波”）传输到手机的，手机屏幕呈现出的多彩画面是由红、
_____、蓝三种色光混合而成。
17．如图是小贺家的电能表，他家同时使用的用电器总功率不能超过_____W。小贺让一盏
“220V，100W”的电灯单独正常工作30min，消耗的电能为_____ ，这段时间电能表转
盘转了120转，则每消耗 的电能，电能表转盘转_____转。
18．某微型潜水艇由江面逐渐下潜到浸没的过程中，受到的浮力_____（填“变大”“变小”
或“不变”），潜水艇潜到水面下10m深处，此处的液体压强为_____Pa．潜水艇从长江潜行
驶入大海中仍保持悬浮，其排开液体所受的重力_____（填“变大”“变小”或“不变”）。
（ρ ＝1.0×103kg/m3，ρ ＜ρ ，g＝10N/kg）
水 水 海水
19．在干燥的头发上多次梳过的塑料梳子，能吸起一些碎纸屑，说明梳子和头发之间发生了
___________现象，使梳子带了电，塑料梳子是___________（选填“导体”或“绝缘体”）。20．如图所示的装置是用来探究通电时间相同时，电流通过导体产生的热量与_____的关系，
R产生的热量比R产生的热量_____（填“多”或“少”）。若电路中的电流为1A，则1min内
1 2
电流通过R产生的热量为_____J。
1
21．如图所示，闭合开关S，当滑动变阻器的滑片P在最左端时，电压表V 的示数为3V，V 的
1 2
示数为6V，电流表的示数为1A，小灯泡正常发光(灯丝电阻不变)，则电源电压为_____V，小
灯泡的额定功率为_____W。在确保元件安全的前提下，滑片P向右滑到某点时，电压表V 的
1
示数变化了3V，滑动变阻器接入电路中的阻值为_____Ω。
四、作图题
22．如图所示，凸透镜的主光轴与容器内的水面平行，F为焦点，容器底有一块平面镜MN，一
条平行于主光轴的光线射向凸透镜。请画出：
(1)该入射光线经凸透镜射向水面的光线；
(2)射入水中的折射光线；
(3)经水中平面镜反射后的反射光线。
23．图甲是一个“胀管器”，其手柄OBA在使用时是一个杠杆。图乙是其简化的示意图，图中O为支点，F是使用“胀管器”时B点受到的阻力。请在图乙中画出：①阻力臂l；②作用在A
2 2
点的最小动力F及其力臂l.
1 1
（_______________）
24．如图所示，一条形磁铁放在小车上，右端用弹簧与墙壁连接，闭合电路开关后，弹簧的长
度缩短。请标出：
(1)电磁铁右端的磁极（用N”或“S”表示）；
(2)图中磁感线的方向；
(3)电源左端的极性（用“+”或“﹣”表示）。
五、简答题
25．如图所示的电饼铛，其主要部件是发热体。请回答：
(1)电饼铛工作时，发热体发热的原理是什么______？
(2)加热过程中，食品的内能是通过什么方式增加的_________？
(3)电饼铛的指示灯是个发光二极管，二极管主要是由什么材料制成的_______？
六、计算题
26．如图是一辆警车。空车质量为2.72t。某次执行任务时警车以108 km/h的速度沿水平路
面匀速直线行驶时的输出功率为60kW（g取10 N/kg）。求：(1)车上警察的总质量为280 kg，轮胎与路面接触的总面积为1 000 cm2，车静止时对水平路
面的压强是多少？
(2)警车以108 km/h的速度水平匀速直线行驶时，所受阻力是多少？
(3)若警车发动机的效率为40%，警车以60 kW的输出功率行驶 10 min，消耗多少千克的柴
油？（柴油的热值取4.0×107 J/kg）
27．如图甲是一款便携式电火锅，图乙是其简化电路图。R、R均为电热丝，电火锅有加热和
1 2
保温两个档，加热功率为440W，保温功率为110 W。求：
(1)加热档工作时，电路中的电流是多少？
(2)电热丝R的阻值是多少？
2
(3)若不计热量损失，该电火锅正常工作，把质量为0.55 kg、初温为20℃的水加热到100℃，
需要多少秒？[ ]
七、实验题
28．如图甲是探究“冰熔化时温度的变化规律”的实验装置。(1)冰熔化前某时刻温度计的示数如图甲所示，其温度是_____℃；
(2)由图乙中温度随时间变化的图象可知，冰熔化时的特点是：吸热第8min时，试管内的物
质为_____（填“固液共存”或“液”）态；AB段与CD段倾斜程度不同的原因是_____；
(3)待冰完全熔化后，对烧杯中的水继续加热，试管中的水最终_____（填“会”或“不会”）
沸腾。
29．小顺同学利用如图所示的装置探究“平面镜成像特点”。
(1)用薄玻璃板代替平面镜的目的是_____；
(2)把点燃的蜡烛A、薄玻璃板安装在如图所示的位置，将与蜡烛A等大的蜡烛B（图中未画
出）放在玻璃板右侧，移动蜡烛B直到与蜡烛A的像完全重合，此时蜡烛B应位于图中
_____cm刻度线处；
(3)保持器材在光具座上的位置不变，将薄玻璃板换成凸透镜，蜡烛B换成光屏，光屏上恰好
承接到一个倒立、等大的实像，然后将蜡烛A移动到25cm刻度线处，小顺就应向_____（填
“左”或“右”）适当移动光屏，光屏上能承接到一个倒立_____（填“放大”或“缩小”）
的实像。生活中的_____（填“照相机”或“投影仪”或“放大镜”）就是应用这一原理制成
的；
(4)小顺将自己的眼镜摘下，放在烛焰与凸透镜之间合适的位置，只向右适当移动光屏，在光
屏上再次得到了一个清晰的像，说明小顺戴的是_____（填“近视”或“远视”）眼镜。
30．小玉利用饮料瓶上自带的小杯子探究“滑动摩擦力大小与哪些因素有关”和“压力作
用效果与哪些因素有关”。(1)如图甲，把50g的砝码放入小杯子中，用弹簧测力计在毛巾表面向右匀速拉动小杯子，则
滑动摩擦力的大小为_____N；
(2)如图乙，把50g的砝码换成100g的砝码重复实验。比较甲、乙两图，可得结论：接触面粗
糙程度相同时，_____越大，滑动摩擦力越大。实验中如果用更大的水平拉力拉动小杯子，滑
动摩擦力将_____；（填“变大”“变小”或“不变”）
(3)如图丙、丁，将小杯子正放和倒放在海绵上，分别放上质量为100g的砝码。实验中是通过
_____来反映压力的作用效果。通过对比实验现象，可得结论：压力一定时，_____越小，压力
的作用效果越明显；
(4)比较乙、丙两图，小杯子静止时，小杯子对两个受压面的压强_____（填“相同”或“不
同”）。
31．下面是珠珠同学测量物体密度的实验
(1)请你将测量合金球密度”的实验过程补充完整。
①把天平放在水平台上，游码放在标尺左端的_____处，再将平衡螺母向左调节可使天平平
衡，说明游码刚归零时，指针静止时指在分度盘中线的_____（填“左”或“右”）侧；
②如图甲用天平测出合金球的质量为_____g；
③珠珠将合金球放入装有40mL水的量筒中，水面上升到图乙所示的位置，由以上数据可知，
该合金球的密度为_____kg/m3；
(2)实验后，珠珠又邀请爽爽一起测量台球的密度（已知ρ ＞ρ ），天平被其他小组借走
台球 水
了，台球又放不进量筒中，于是他们找到如图丙所示盛有水的玻璃容器，并借助保鲜盒、细线和记号笔，设计了如下实验步骤
①将空保鲜盒放在容器中，使其竖直漂浮在水面上，标记出水面的位置；
②将台球放入保鲜盒中，使其竖直漂浮在水面上，标记出水面的位置；
③用细线拴住台球，将台球浸没在水中（保鲜盒仍然漂浮），标记出水面的位置；图中A、B、C
是爽爽标记的水面位置，其中_____点是步骤②的标记点；
④将保鲜盒和台球取出，向玻璃容器中加水至标记点C；
⑤打开阀门向量筒中放水，待水面下降到B点时，读出量筒中水的体积V，继续向这个量筒
1
中放水，待水面下降到A点时，再次读出量筒中水的体积V；
2
⑥台球的密度ρ ＝_____（用字母表示，已知水的密度为ρ ）。
台球 水
32．小谢同学利用三个定值电阻（5Ω、10Ω、20Ω）、规格为“10Ω 1A”的滑动变阻器、电源、
电压表、电流表、导线和开关等器材，进行了“探究电流与电阻关系”的实验。
(1)如图甲是小谢连接的实验电路，检查发现电路中有一根导线连接错误，请在图中连接错
误的那根导线上打“×”，并用笔画线代替导线将电路连接正确______；
(2)改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源
电压，若电路只有一处故障，其故障是_____；
(3)排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图
乙所示，其示数为_____A；
(4)滑片位置不动，把5Ω的电阻换成10Ω的电阻，闭合开关，应向_____（填“左”或
“右”）调节滑片，使电压表的示数保持_____V不变，读取电流表的示数为0.2A；
(5)使三个电阻单独接入电路都能完成实验，选取电源电压最大值不能超过_____V。三次实
验后，可得结论：电压一定时，通过导体的电流与导体的电阻成_____；
(6)另一小组的小滕同学在只有一只电压表的情况下，连接了如图丙所示的电路，测出了额
定电压为U 的小灯泡正常发光时的电阻。（已知滑动变阻器R的最大阻值为R，U 小于电
额 2 0 额
源电压）①闭合开关S、S，断开S，将R的滑片滑到最右端，R的滑片滑到最_____（填“上”或
1 2 1 2
“下”）端，读出此时电压表的示数U，即为电源电压；
②闭合开关S、S，断开S，将R的滑片滑到最右端，调节R的滑片，使电压表的示数为_____，
2 1 1 2
此时小灯泡正常发光；
③同时闭合三个开关，保持R的滑片不动，然后调节R的滑片，使电压表的示数为_____。保
2 1
持R的滑片不动，将R的滑片滑到最上端，读出此时电压表的示数为U；
1 2 1
④小灯泡正常发光时的电阻R＝_____（用字母表示）。
L参考答案
1．C
2．B
3．A
4．B
5．D
6．B
7．D
8．C
9．BC
10．BD
11．ACD
12．BD
13．振动 响度大 空气
14．漫 遵守 变小 重力
15．不变 运动 二
16．电磁波 绿
【详解】
[1][2]手机是依靠电磁波来进行通信的，故拜年的视频是通过电磁波传输到手机的；手机画
面的颜色是由红、绿、蓝三种色光合成的。
17．4400 0.05 2400
18．变大 1.0×105 变大
19．摩擦起电 绝缘体
20．电阻 多 600
21．9 3 9
【详解】
[1]闭合开关S，当滑动变阻器的滑片P在最左端时，电压表V 的示数为3V，V 的示数为6V，
1 2
电流表的示数为1A，此时电路是灯泡与定值电阻R的串联电路，电压表V 测量的是小灯泡
0 1
两端电压为3V，电压表V 测量的是定值电阻R两端的电压为6V，根据串联电路的总电压等
2 0
于各处两端电压之和，所以电源电压为
U=U+U=3V+6V=9V
1 2
(2)因为小灯泡的电流为1A，小灯泡两端的电压为3V，此时小灯泡正常发光， 小灯泡的
学科网（北京）股份有限公司额定功率为
P=UI=3V×1A=3W
1
(3)小灯泡的电阻为
定值电阻R的阻值为
0
在确保元件安全的前提下，滑片P向右滑到某点时，电压表V 测量灯泡和滑动变阻器接入阻
1
值的两端电压，电压表V 的示数变化了3V，由串联电路电阻分压特点可知，此时电压表V 的
1 1
示数为6V，则
代入数据可得
解得R=9Ω。
22．
【详解】
(1)平行于主光轴的光线穿过凸透镜经过凸透镜的焦点；
(2)光线与水面有一个交点，过交点作水面的法线，光从空气射入到水中时，折射角小于入射
角；
(3)入射光线与水平镜面有一个交点，过交点作垂直于平面镜的发现，入射角等于反射角。作
图如图所示：
学科网（北京）股份有限公司。
23．
【详解】
①反向延长阻力F的作用线，然后过支点O作出F作用线的垂线，即为阻力臂l；
2 2 2
②由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在
O点，因此OA为最长动力臂l，动力的方向应该向下。过点A作垂直于OA向下的带箭头的垂
1
线段，为最小动力F的示意图。如图：
1
24．
【详解】
(1)闭合电路开关后，弹簧的长度缩短，说明电磁铁右端的磁极与N极是同名磁极，则电磁铁
右端的磁极为N极。
学科网（北京）股份有限公司(2)在磁体外部，磁感线的方向从N极指向S极。
(3)由于电磁铁右端的磁极为N极，所以，用右手握住螺线管，大拇指指向N极，四指指向电
流的方向，由此可知，电源左端为负极，右端为正极。
25．利用电流的热效应 热传递 半导体材料
【详解】
(1)[1]当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应。
电饼铛工作时是利用电流的热效应工作的。
(2)[2]在用电饼铛加热食物的过程中，食物从电饼铛上吸收热量，温度升高，是通过热传递
改变食物的内能。
(3)[3]制造发光二极管的主要材料是半导体材料。
26．(1) 3×105Pa；(2) 2×103N；(3)2.25kg
【解析】
【详解】
(1)警车的总质量是
车静止时对水平路面的压力是
轮胎与路面接触的总面积为
车静止时对水平路面的压强是
(2)警车的速度
学科网（北京）股份有限公司警车以这个速度水平匀速直线行驶时，所受阻力是
(3)警车以60 kW的输出功率行驶 10 min，所做的有用功是
根据热机的效率公式可得
这些柴油的质量是
答：(1)车静止时对水平路面的压强是 ；(2)警车以108 km/h的速度水平匀速直线
行驶时，所受阻力是 ；(3)若警车发动机的效率为40%，警车以60 kW的输出功率行
驶 10 min，消耗柴油的质量是 。
27．(1) ；(2) ；(3)
【详解】
(1)根据 可知，当电阻较小时，电功率较大，这是加热档，从图乙可以看到，开关连接
1，电路中的电流是
(2)根据 可知，电热丝R阻值大小是
1
学科网（北京）股份有限公司当开关连接2时，R、R串联接在电路，这是保温档，根据 可知，电路中的总电阻是
1 2
可知电热丝R的阻值是
2
(3)根据 可知，水吸收的热量是
不计热量损失，那么 ，该电火锅正常工作需要的时间是
答：(1)加热档工作时，电路中的电流是 ；(2)电热丝R的阻值是 ；(3)若不计热量
2
损失，该电火锅正常工作，把质量为0.55 kg、初温为20℃的水加热到100℃，需要时间是
。
28．-8 固液共存 水的比热容大于冰的比热容 不会
【详解】
(1)[1]温度计的示数如图甲所示，在零摄氏度一下，共8格，故为-8℃。
(2)[2][3]吸热第8min时，物质正处于熔化过程，故此时为固液共存；相同的时间内酒精灯
放出的热量相同，试管中的物质吸收的热量相同，但发现升高的温度不同，质量相同，说明比
热容不同，AB段倾斜程度大，升高的温度比较快，比热容比较小，故冰的比热容小于水的比热
容。
(3)[4]冰熔化后，继续加热，由于是水浴加热，能到达100℃，但是不能继续吸热，而水沸腾
的条件是达到沸点100℃和继续吸热，由于无法继续吸热，故无法沸腾。
29．便于确定像的位置 70.0 左 缩小 照相机 近视
【详解】
(1)[1]为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观
察到B蜡烛，实验中要使用透明的玻璃板。
学科网（北京）股份有限公司(2)[2]根据平面镜成像特点，像和物的连线垂直于平面镜且像到平面镜的距离等于物到平
面镜的距离，由图可知物到平面镜的垂直距离20.0cm，则为了使蜡烛B与蜡烛A的像完全重
合，此时蜡烛B应位于图中70.0cm刻度线处。
(3)[3][4][5]保持器材在光具座上的位置不变，将薄玻璃板换成凸透镜，蜡烛B换成光屏，
光屏上恰好承接到一个倒立、等大的实像，说明此时物距等于2倍焦距时，像距也在2倍焦距，
则焦距f=10cm；将蜡烛A移动到25cm刻度线处，此时物距为25cm大于2倍焦距，像距在1倍
焦距和2倍焦距之间，故小顺就应向左适当移动光屏，光屏上能承接到一个倒立缩小的实像，
生活中的照相机、摄像机就是应用这一原理制成的。
(4)[6]小顺将自己的眼镜摘下，放在烛焰与凸透镜之间合适的位置，只向右适当移动光屏，
在光屏上再次得到了一个清晰的像，说明光线延迟会聚，说明小顺戴的是由凹透镜制成的近
视眼镜。
30．0.4 压力 不变 海绵凹陷程度 受力面积 相同
【详解】
(1)[1]如图甲，把50g的砝码放入小杯子中，用弹簧测力计在毛巾表面向右匀速拉动小杯子，
测力计示数为0.4N，根据水平方向上摩擦力与接力二力平衡，则滑动摩擦力的大小为0.4N。
(2)[2]如图乙，把50g的砝码换成100g的砝码重复实验，比较甲、乙两图，乙图中物体对接
触面的压力增大，拉力也增大，可知当接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
[3]实验中如果用更大的水平拉力拉动小杯子，由于压力与接触面的粗糙度不变，故滑动摩
擦力将不变。
(3)[4][5]根据压强公式 ，实验中是通过海绵凹陷程度来反映压力的作用效果；通过
对比实验现象，可知当压力一定时，受力面积越小，海绵凹陷程度越明显，即压力的作用效果
越明显。
(4)[6]比较乙、丙两图，小杯子静止时，压力与受力面积相同，故小杯子对两个受压面的压强
相同。
31．零刻度线 右 56.6 5.66×103 C
【解析】
【分析】
【详解】
学科网（北京）股份有限公司(1)[1]向右移动游码相当于向右盘中加砝码，所以，在调节天平横梁平衡前，就向将游码移
到标尺左端的零刻度线处。
[2]调节天平横梁平衡时，应用“左偏右调，右偏左调”的方法，所以，将平衡螺母向左调节
可使天平平衡，说明游码刚归零时，指针静止时指在分度盘中线的右侧。
[3]合金球的质量等于天平右盘中砝码的总质量加上游码所对的刻度值，由图可知，标尺的
值为0.2g，所以，合金球的质量为56.6g。
[4]由图可知，合金球和水的总体积为50mL，所以，合金球的体积
合金球的密度
(2)[5]只将保鲜盒放放水中时，受到的浮力较小，它排开的水较少；用细线拴住台球浸没于
水中时，受到的浮力较大，排开的水较多；直接将台球放入保鲜盒中时，台球借助于保鲜盒漂
浮于水中，受到的浮力最大，排开的水最多；所以，C点是步骤②的标记点。
[6]由题意可知，A到B位置的水的体积为台球的体积，即
台球的质量
A到C位置的水的体积为台球漂浮时排开水的体积，即
台球漂浮时，所受的浮力
且根据漂浮条件知
所以，台球的密度
学科网（北京）股份有限公司32．见解析 定值电阻断路 0.4 左 2 3 反比 上 U﹣U U﹣
额
U R
额 0
【解析】
【分析】
【详解】
(1)[1]如图甲是小谢连接的实验电路，电流表应与定值电阻串联，电压表测量定值电阻两端
电压，如图所示：
。
(2)[2]改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电
源电压，若电路只有一处故障，其故障是定值电阻断路，电压表串联在电路中。
(3)[3]排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如
图乙所示，接入小量程，分度值为0.02A，其示数为0.4A，则定值电阻两端电压为
(4)[5]滑片位置不动，把5Ω的电阻换成10Ω的电阻，闭合开关，根据串联分压特点，应向
左调节滑片增大接入阻值，使电压表的示数保持2V不变，读取电流表的示数为0.2A。
(5)[6]使三个电阻单独接入电路都能完成实验，当电阻最大为20Ω且变阻器接入最大阻值
时，电源电压为最大，即
代入数据可得
学科网（北京）股份有限公司可解得
[7]三次实验后，根据 可得结论：电压一定时，通过导体的电流与导体的电阻成反比。
(6)[8]另一小组的小滕同学在只有一只电压表的情况下，连接了如图丙所示的电路，测出了
额定电压为U 的小灯泡正常发光时的电阻。（已知滑动变阻器R的最大阻值为R，U 小于
额 2 0 额
电源电压）
①闭合开关S、S，断开S，将R的滑片滑到最右端，R的滑片滑到最上端，此时只有电阻R接
1 2 1 2 2
入电路，读出此时电压表的示数U，即为电源电压。
[9]闭合开关S、S，断开S，将R的滑片滑到最右端，此时灯泡与电阻R串联，调节R的滑片，
2 1 1 2 2
电压表测量电阻R接入电路的阻值，使电压表的示数为U﹣U ，此时小灯泡两端电压为U ，
2 额 额
正常发光。
[10]同时闭合三个开关，保持R的滑片不动，然后调节R的滑片，R与R串联，电压表测量电
2 1 1 2
阻R接入电路的阻值，使电压表的示数为U﹣U 。
2 额
[11]保持R的滑片不动，将R的滑片滑到最上端，读出此时电压表的示数为U；根据串联分
1 2 1
压可知
则小灯泡正常发光时的电阻为
学科网（北京）股份有限公司
