2025环球网校一级建造师《铁路工程管理与实务》考点精讲
第25讲-7.2电力牵引供电工程施工

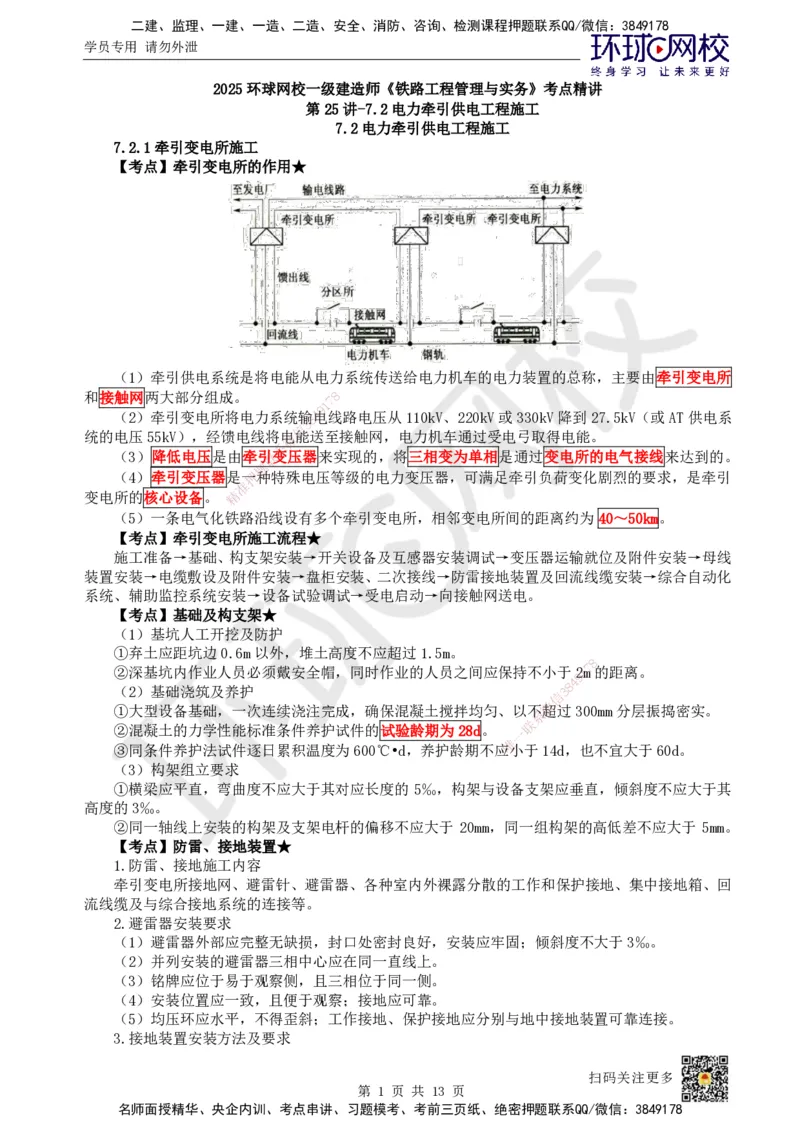

7.2电力牵引供电工程施工
7.2.1牵引变电所施工
【考点】牵引变电所的作用★

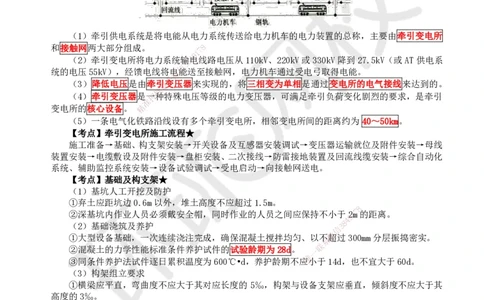

（1）牵引供电系统是将电能从电力系统传送给电力机车的电力装置的总称，主要由牵引变电所
和接触网两大部分组成。 7 8
1
9
（2）牵引变电所将电力系统输8 4电线路电压从110kV、220kV或330kV降到27.5kV（或AT供电系
3
信
统的电压55kV），经馈电线将电微能送至接触网，电力机车通过受电弓取得电能。
系
（3）降低电压是由牵引联变压器来实现的，将三相变为单相是通过变电所的电气接线来达到的。
题
（4）牵引变压器是一押种特殊电压等级的电力变压器，可满足牵引负荷变化剧烈的要求，是牵引
准
变电所的核心设备。 精
（5）一条电气化铁路沿线设有多个牵引变电所，相邻变电所间的距离约为 40～50km。
【考点】牵引变电所施工流程★
施工准备→基础、构支架安装→开关设备及互感器安装调试→变压器运输就位及附件安装→母线
装置安装→电缆敷设及附件安装→盘柜安装、二次接线→防雷接地装置及回流线缆安装→综合自动化
系统、辅助监控系统安装→设备试验调试→受电启动→向接触网送电。
【考点】基础及构支架★
（1）基坑人工开挖及防护
①弃土应距坑边0.6m以外，堆土高度不应超过1.5m。
8
②深基坑内作业人员必须戴安全帽，同时作业的人员之间应保持不小于21 7m的距离。
9
4
8
（2）基础浇筑及养护 3
信
微
①大型设备基础，一次连续浇注完成，确保混凝土搅拌均匀、以不超过300mm分层振捣密实。
系
联
②混凝土的力学性能标准条件养护试件的试验龄期为28d。
一
唯
③同条件养护法试件逐日累积温度为600℃•d，养护龄期不应小于14d，也不宜大于60d。
（3）构架组立要求
①横梁应平直，弯曲度不应大于其对应长度的 5‰，构架与设备支架应垂直，倾斜度不应大于其
高度的3‰。
②同一轴线上安装的构架及支架电杆的偏移不应大于 20mm，同一组构架的高低差不应大于 5mm。
【考点】防雷、接地装置★
1.防雷、接地施工内容
牵引变电所接地网、避雷针、避雷器、各种室内外裸露分散的工作和保护接地、集中接地箱、回
流线缆及与综合接地系统的连接等。
2.避雷器安装要求
（1）避雷器外部应完整无缺损，封口处密封良好，安装应牢固；倾斜度不大于3‰。
（2）并列安装的避雷器三相中心应在同一直线上。
（3）铭牌应位于易于观察侧，且三相位于同一侧。
（4）安装位置应一致，且便于观察；接地应可靠。
（5）均压环应水平，不得歪斜；工作接地、保护接地应分别与地中接地装置可靠连接。
3.接地装置安装方法及要求
扫码关注更多
第 1 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（1）接地装置施工流程
接地网沟测量布设→接地网沟开挖→水平接地体布设→垂直接地体安装→接地体连接→接地网
沟回填→接地电阻值测试→隐蔽记录填写。
（2）接地装置安装要求
①室内接地母线（干线）应沿室内踢脚线上方敷设。
②接地网沟深度不宜小于0.7m，人行过道处不应小于1m。
③地中水平接地体与建筑物的距离不宜小于1.5m。
④接地线在穿越墙壁、楼板时，应套钢管防护。
⑤电缆沟内的预埋件及沟沿上的预埋型钢均应与沟内接地母线可靠连接；
⑥高压室、控制室电缆沟上沿的型钢框架，其与沟内接地母线的连接点不应少于两处。
【考点】变压器及互感器★

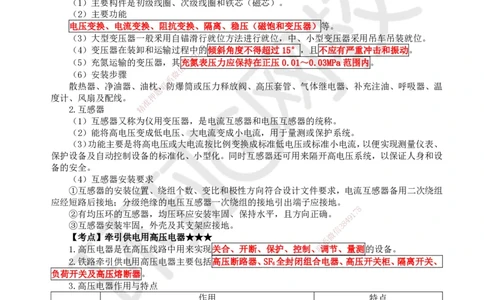

1.变压器
（1）主要构件是初级线圈、次级线圈和铁芯（磁芯）。
（2）主要功能
电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。
（3）大型变压器一般釆用自锚滑行就位方法进行就位，中、小型变压器采用吊车吊装就位。
8
（4）变压器在装卸和运输过程中7的倾斜角度不得超过15°，且不应有严重冲击和振动。
1
9
4
（5）充氮运输的变压器，其充3 8氮表压力应保持在正压0.01～0.03MPa范围内。
信
（6）安装步骤 微
系
散热器、净油器、油枕、联防爆筒或压力释放阀、高压套管、气体继电器、补充注油、呼吸器、温
题
度计、风扇及配线。 押
准
2.互感器 精
（1）互感器又称为仪用变压器，是电流互感器和电压互感器的统称。
（2）能将高电压变成低 电压、大电流变成小电流，用于量测或保护系统。
（3）功能主要是将高电压或 大电流按比例变换成标准低电压或标准小电流，以便实现测量仪表、
保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设
备的安全。
（4）互感器安装要求
①互感器的安装位置、绕组个数、变比和极性方向符合设计文件要求，电流互感器备用二次绕组
应经短路后接地；分级绝缘的电压互感器一次 绕组的接地引出端子应接地。
8
②有均压环的互感器，均压环应安装牢固、 保持水平，且方向正确。 1 7
9
③互感器安装牢固，外壳及其支架应接地。
信
3 8
4
【考点】牵引供电用高压电器★★★ 微
系
1.高压电器是在高压线路中用来实现关合、开断、保 护、控制、
联
调节、量测的设备。
一
唯
2.铁路牵引供电用高压电器主要包括高压断路器、SF
6
全封 闭 组合电器、高压开关柜、隔离开关、
负荷开关及高压熔断器。
3.高压电器作用与特点
作用 特点
（1）切断或闭合高压电路中的空载电流和负荷电流
高压断路 具有相当完善的灭弧结构和足
（2）当系统发生故障时通过继电器保护装置的作用，
器 够的断流能力
切断过负荷电流和短路电流
无灭弧能力，只能在没有负荷
隔离开关 隔离电源、倒闸操作、用以连通和切断小电流电路
电流的情况下分、合电路。
（1）介于断路器和隔离开关之间的一种开关电器。 具有简单的灭弧装置，能切断
负荷开关 （2）负荷开关主要用于所用变压器和故障判别装置 额定负荷电流和一定的过载电
系统中。 流，但不能切断短路电流。
最简单的保护电器，它用来保护电气设备免受过载
高压熔断
和短路电流的损害。主要用于设备的过载和短路保 略
器
护。
扫码关注更多
第 2 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

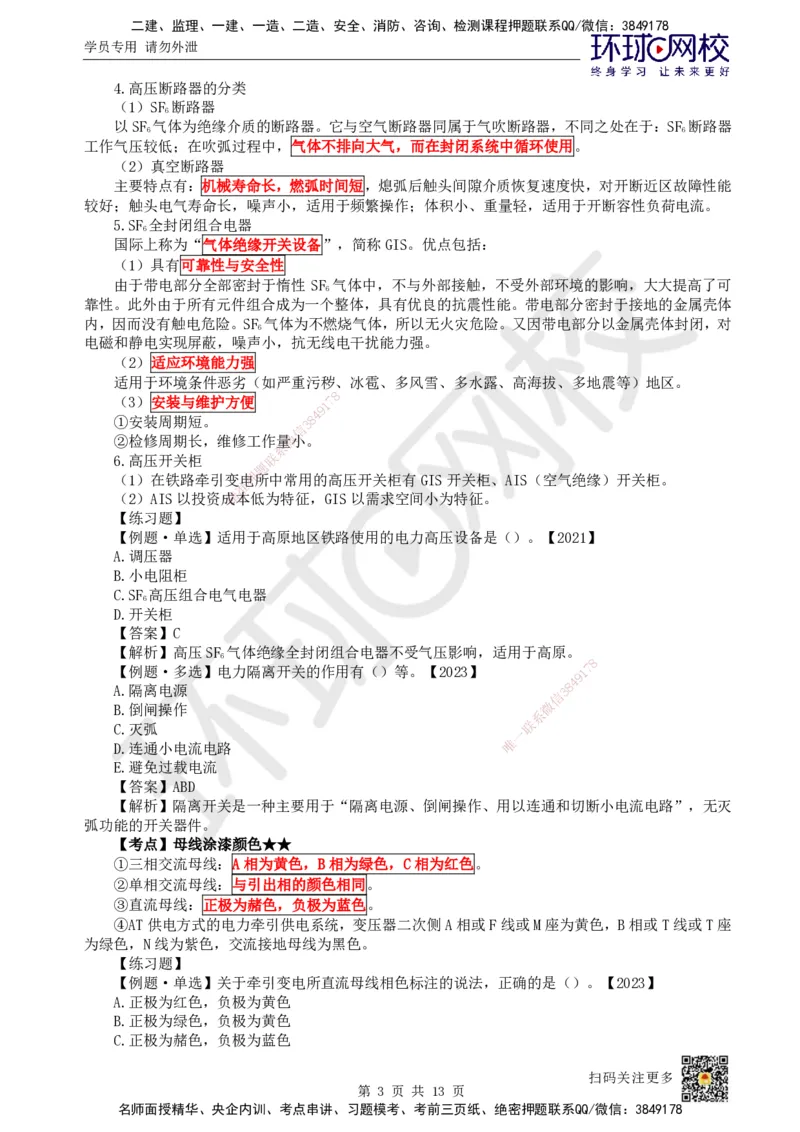

4.高压断路器的分类
（1）SF 断路器
6
以SF 气体为绝缘介质的断路器。它与空气断路器同属于气吹断路器，不同之处在于：SF 断路器
6 6
工作气压较低；在吹弧过程中，气体不排向大气，而在封闭系统中循环使用。
（2）真空断路器
主要特点有：机械寿命长，燃弧时间短，熄弧后触头间隙介质恢复速度快，对开断近区故障性能
较好；触头电气寿命长，噪声小，适用于频繁操作；体积小、重量轻，适用于开断容性负荷电流。
5.SF 全封闭组合电器
6
国际上称为“气体绝缘开关设备”，简称GIS。优点包括：
（1）具有可靠性与安全性
由于带电部分全部密封于惰性 SF 气体中，不与外部接触，不受外部环境的影响，大大提高了可
6
靠性。此外由于所有元件组合成为一个整体，具有优良的抗震性能。带电部分密封于接地的金属壳体
内，因而没有触电危险。SF 气体为不燃烧气体，所以无火灾危险。又因带电部分以金属壳体封闭，对
6
电磁和静电实现屏蔽，噪声小，抗无线电干扰能力强。

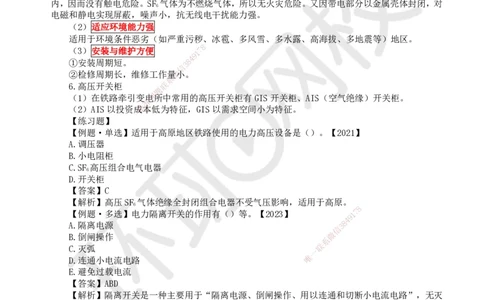

（2）适应环境能力强
适用于环境条件恶劣（如严重污秽、冰雹、多风雪、多水露、高海拔、多地震等）地区。
8
（3）安装与维护方便 1 7
9
4
①安装周期短。 3 8
信
②检修周期长，维修工作量微小。
系
6.高压开关柜 联
题
（1）在铁路牵引变电押所中常用的高压开关柜有GIS开关柜、AIS（空气绝缘）开关柜。
准
（2）AIS以投资成精本低为特征，GIS以需求空间小为特征。
【练习题】
【例题·单选】适用于 高原地区铁路使用的电力高压设备是（）。【2021】
A.调压器
B.小电阻柜
C.SF 高压组合电气电器
6
D.开关柜
【答案】C
【解析】高压SF 气体绝缘全封闭组合电 器不受气压影响，适用于高原。
6
8
【例题·多选】电力隔离开关的作用有（） 等。【2023】 1 7
9
A.隔离电源
信
3 8
4
B.倒闸操作 微
系
C.灭弧 联
一
D.连通小电流电路 唯
E.避免过载电流
【答案】ABD
【解析】隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭
弧功能的开关器件。
【考点】母线涂漆颜色★★
①三相交流母线：A相为黄色，B相为绿色，C相为红色。
②单相交流母线：与引出相的颜色相同。
③直流母线：正极为赭色，负极为蓝色。
④AT供电方式的电力牵引供电系统，变压器二次侧A相或F线或M座为黄色，B相或T线或T座
为绿色，N线为紫色，交流接地母线为黑色。
【练习题】
【例题·单选】关于牵引变电所直流母线相色标注的说法，正确的是（）。【2023】
A.正极为红色，负极为黄色
B.正极为绿色，负极为黄色
C.正极为赭色，负极为蓝色
扫码关注更多
第 3 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

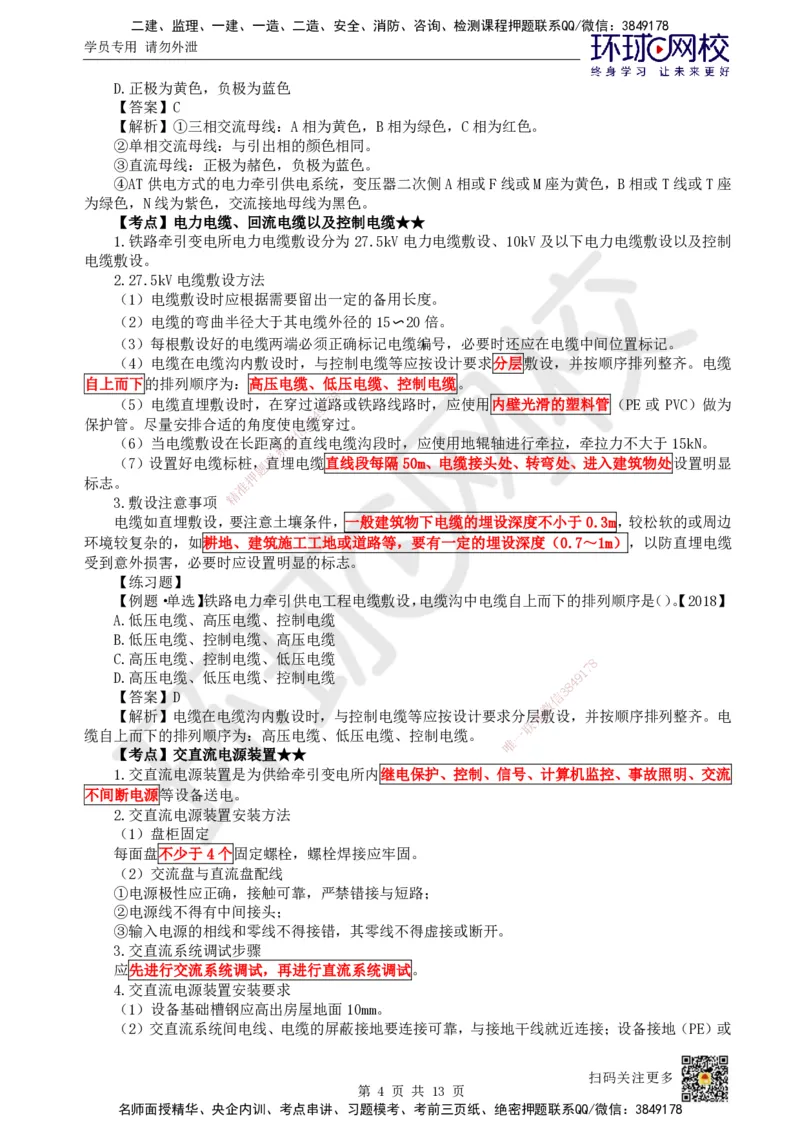

D.正极为黄色，负极为蓝色
【答案】C
【解析】①三相交流母线：A相为黄色，B相为绿色，C相为红色。
②单相交流母线：与引出相的颜色相同。
③直流母线：正极为赭色，负极为蓝色。
④AT供电方式的电力牵引供电系统，变压器二次侧A相或F线或M座为黄色，B相或T线或T座
为绿色，N线为紫色，交流接地母线为黑色。

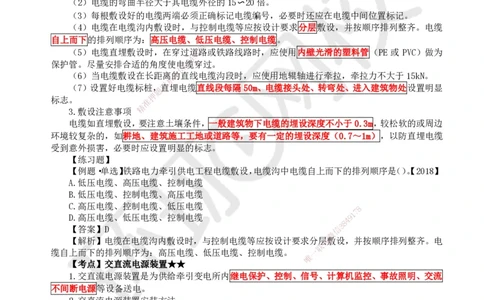

【考点】电力电缆、回流电缆以及控制电缆★★
1.铁路牵引变电所电力电缆敷设分为 27.5kV 电力电缆敷设、10kV及以下电力电缆敷设以及控制
电缆敷设。
2.27.5kV电缆敷设方法
（1）电缆敷设时应根据需要留出一定的备用长度。
（2）电缆的弯曲半径大于其电缆外径的15〜20倍。
（3）每根敷设好的电缆两端必须正确标记电缆编号，必要时还应在电缆中间位置标记。
（4）电缆在电缆沟内敷设时，与控制电缆等应按设计要求分层敷设，并按顺序排列整齐。电缆
自上而下的排列顺序为：高压电缆、低压电缆、控制电缆。
8
（5）电缆直埋敷设时，在穿过道1 7路或铁路线路时，应使用内壁光滑的塑料管（PE 或 PVC）做为
9
4
保护管。尽量安排合适的角度使电3 8缆穿过。
信
微
（6）当电缆敷设在长距离的直线电缆沟段时，应使用地辊轴进行牵拉，牵拉力不大于15kN。
系
联
（7）设置好电缆标桩，直埋电缆直线段每隔50m、电缆接头处、转弯处、进入建筑物处设置明显
题
押
标志。 准
精
3.敷设注意事项
电缆如直埋敷设，要注 意土壤条件，一般建筑物下电缆的埋设深度不小于0.3m，较松软的或周边
环境较复杂的，如耕地、建筑施工工地或道路等，要有一定的埋设深度（0.7～1m），以防直埋电缆
受到意外损害，必要时应设置明显的标志。
【练习题】
【例题·单选】铁路电力牵引供电工 程电缆敷设，电缆沟中电缆自上而下的排列顺序是（）。【2018】
A.低压电缆、高压电缆、控制电缆
B.低压电缆、控制电缆、高压电缆
C.高压电缆、控制电缆、低压电缆
8
1
7
D.高压电缆、低压电缆、控制电缆 9
8
4
【答案】D 信
3
微
【解析】电缆在电缆沟内敷设时，与控制电缆等应按 设计要求分层系敷设，并按顺序排列整齐。电
联
缆自上而下的排列顺序为：高压电缆、低压电缆、控制电缆。 一
唯
【考点】交直流电源装置★★
1.交直流电源装置是为供给牵引变电所内继电保护、控制、信号、计算机监控、事故照明、交流
不间断电源等设备送电。
2.交直流电源装置安装方法
（1）盘柜固定
每面盘不少于4个固定螺栓，螺栓焊接应牢固。
（2）交流盘与直流盘配线
①电源极性应正确，接触可靠，严禁错接与短路；
②电源线不得有中间接头；
③输入电源的相线和零线不得接错，其零线不得虚接或断开。
3.交直流系统调试步骤
应先进行交流系统调试，再进行直流系统调试。
4.交直流电源装置安装要求
（1）设备基础槽钢应高出房屋地面10mm。
（2）交直流系统间电线、电缆的屏蔽接地要连接可靠，与接地干线就近连接；设备接地（PE）或
扫码关注更多
第 4 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

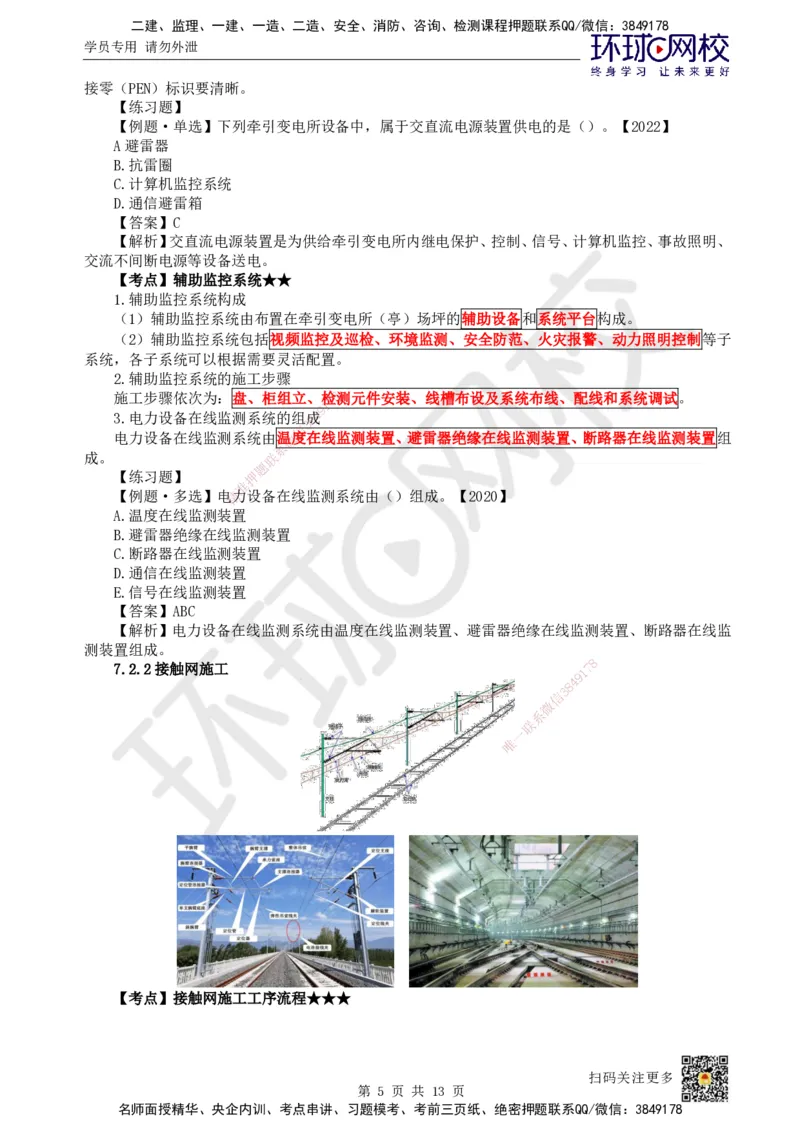

接零（PEN）标识要清晰。
【练习题】
【例题·单选】下列牵引变电所设备中，属于交直流电源装置供电的是（）。【2022】
A避雷器
B.抗雷圈
C.计算机监控系统
D.通信避雷箱
【答案】C
【解析】交直流电源装置是为供给牵引变电所内继电保护、控制、信号、计算机监控、事故照明、
交流不间断电源等设备送电。
【考点】辅助监控系统★★
1.辅助监控系统构成
（1）辅助监控系统由布置在牵引变电所（亭）场坪的辅助设备和系统平台构成。
（2）辅助监控系统包括视频监控及巡检、环境监测、安全防范、火灾报警、动力照明控制等子
系统，各子系统可以根据需要灵活配置。
2.辅助监控系统的施工步骤
施工步骤依次为：盘、柜组立、检7 8测元件安装、线槽布设及系统布线、配线和系统调试。
1
9
3.电力设备在线监测系统的组8成4
3
信
电力设备在线监测系统由温微度在线监测装置、避雷器绝缘在线监测装置、断路器在线监测装置组
系
成。 联
题
【练习题】 押
准
【例题·多选】电精力设备在线监测系统由（）组成。【2020】
A.温度在线监测装置
B.避雷器绝缘在线监测 装置
C.断路器在线监测装置
D.通信在线监测装置
E.信号在线监测装置
【答案】ABC
【解析】电力设备在线监测系统由温 度在线监测装置、避雷器绝缘在线监测装置、断路器在线监
测装置组成。
8
7.2.2接触网施工
1
7
9
8
4
信
3
微
系
联
一
唯

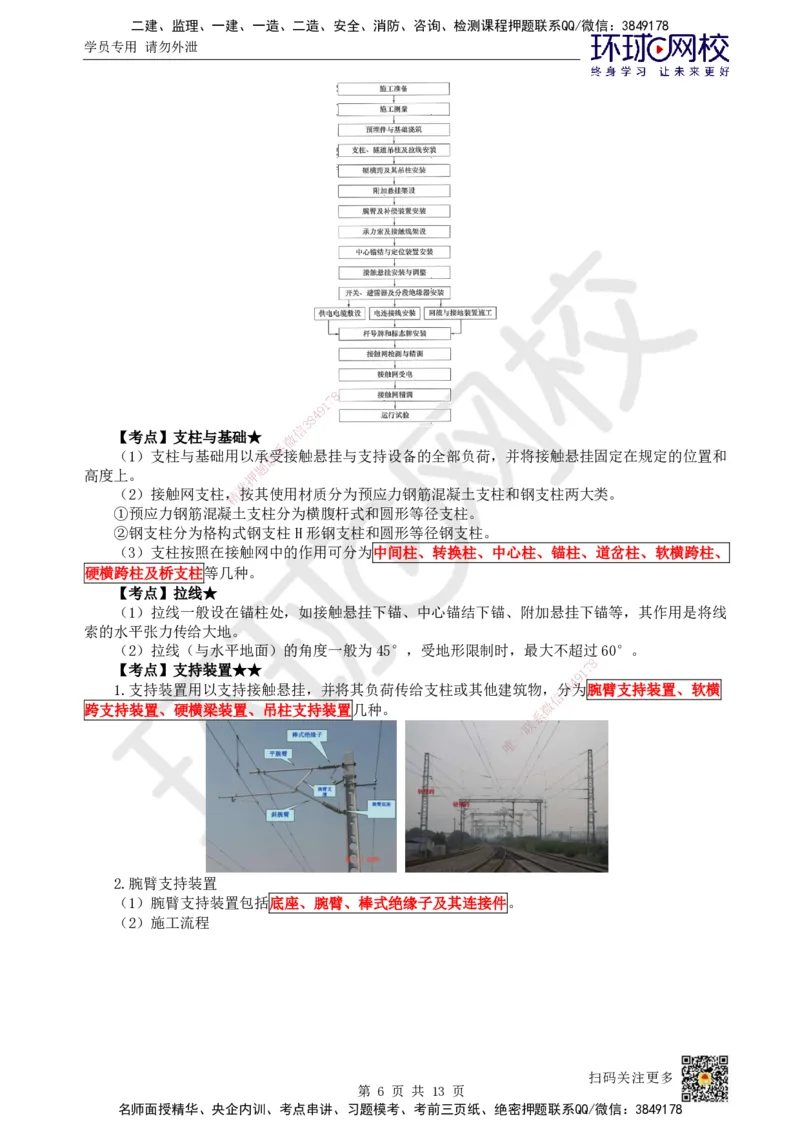

【考点】接触网施工工序流程★★★
扫码关注更多
第 5 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
3
8
信
【考点】支柱与基础★ 微
系
（1）支柱与基础用以承联受接触悬挂与支持设备的全部负荷，并将接触悬挂固定在规定的位置和
题
高度上。 押
准
（2）接触网支柱精，按其使用材质分为预应力钢筋混凝土支柱和钢支柱两大类。
①预应力钢筋混凝土 支柱分为横腹杆式和圆形等径支柱。
②钢支柱分为格构式钢 支柱H形钢支柱和圆形等径钢支柱。
（3）支柱按照在接触网中的作用可分为中间柱、转换柱、中心柱、锚柱、道岔柱、软横跨柱、
硬横跨柱及桥支柱等几种。
【考点】拉线★
（1）拉线一般设在锚柱处，如接触 悬挂下锚、中心锚结下锚、附加悬挂下锚等，其作用是将线
索的水平张力传给大地。
（2）拉线（与水平地面）的角度一般为 45°，受地形限制时，最大不超过60°。
8
【考点】支持装置★★ 1 7
9
1.支持装置用以支持接触悬挂，并将其负荷传 给 支柱或其他建筑物，
信
3分8
4
为腕臂支持装置、软横
跨支持装置、硬横梁装置、吊柱支持装置几种。 微
系
联
一
唯
2.腕臂支持装置
（1）腕臂支持装置包括底座、腕臂、棒式绝缘子及其连接件。
（2）施工流程
扫码关注更多
第 6 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（3）施工顺序
先安装底座，之后进行腕臂测量、腕臂计算、腕臂预配，最后进行腕臂安装的工序。
（4）腕臂预配一般采用工厂化预配，提高优良率。
（5）腕臂安装分为人工作业和轨行作业车作业两种安装方式。
3.软横跨支持装置
（1）软横跨支持装置包括横向承力索、上部固定绳和下部固定绳以及连接零件。
（2）软横跨安装必须在软横跨钢柱安装、整正完成之后进行。
（3）主要工序 8
7
1
9
底座安装、软横跨测量、软横跨4计算、软横跨预制、软横跨安装。
8
3
信
（4）软横跨安装时，要求微封锁该软横跨跨越的所有股道才可以进行施工。
系
（5）下部固定绳要求在联承力索架设完成后，才能安装。
题
4.吊柱支持装置 押
准
（1）吊柱支持装精置是在吊柱上进行腕臂固定的方式，分为硬横跨吊柱支持装置和隧道吊柱支持
装置两种。
（2）硬横跨吊柱支持装 置安装前必须是硬横梁架设完成。
（3）隧道吊柱支持装置安 装的首要条件是固定吊柱的化学锚栓已经通过拉拔试验并达到合格。
【练习题】
【例题·多选】接触网腕臂支持 装置包括（）等。【2023】
A.杵环杆
B.坠砣
C.底座
8
D.棒式绝缘子 1 7
9
E.平衡轮
信
3 8
4
【答案】ABCE 微
系
【解析】腕臂支持装置包括底座、腕臂、棒式绝缘子 及其连接件联。
一
【考点】补偿装置★★★ 唯
①接触网补偿装置分为滑轮式、棘轮式和弹簧式几类。目前 国内普遍使用的是滑轮式和棘轮
式。
扫码关注更多
第 7 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

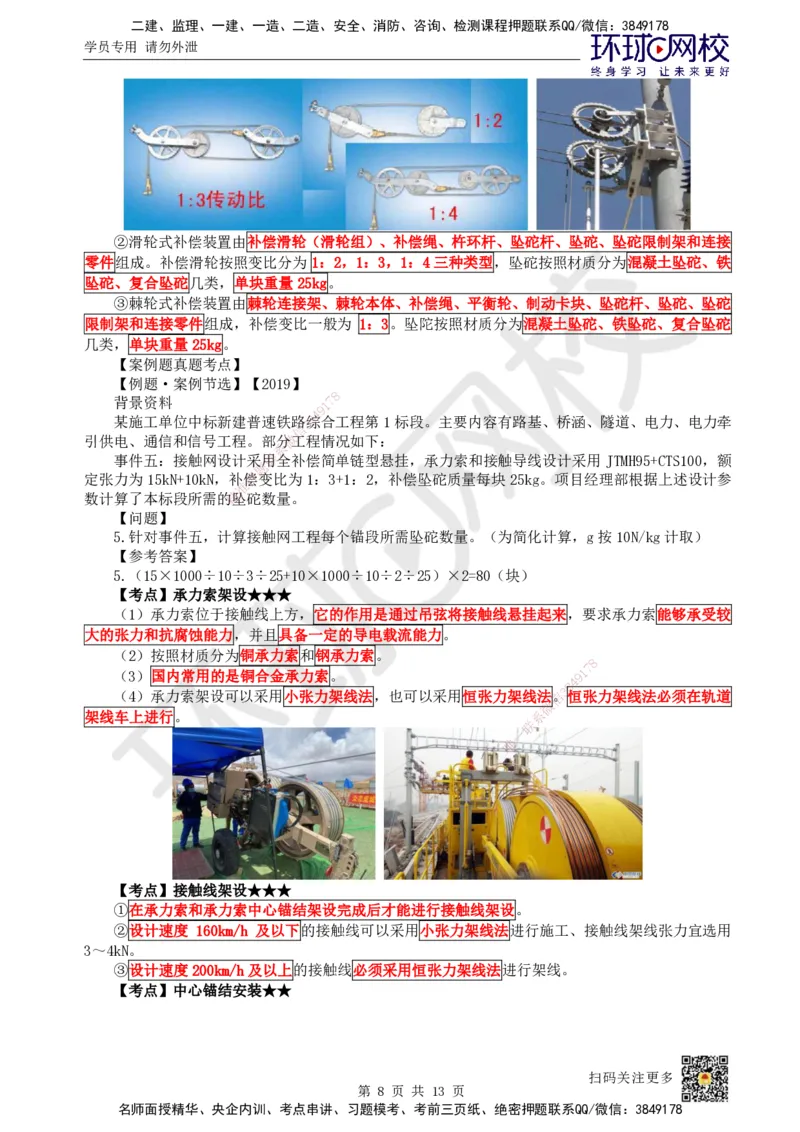

②滑轮式补偿装置由补偿滑轮（滑轮组）、补偿绳、杵环杆、坠砣杆、坠砣、坠砣限制架和连接
零件组成。补偿滑轮按照变比分为 1：2，1：3，1：4三种类型，坠砣按照材质分为混凝土坠砣、铁
坠砣、复合坠砣几类，单块重量25kg。
③棘轮式补偿装置由棘轮连接架、棘轮本体、补偿绳、平衡轮、制动卡块、坠砣杆、坠砣、坠砣
限制架和连接零件组成，补偿变比一般为 1：3。坠陀按照材质分为混凝土坠砣、铁坠砣、复合坠砣
几类，单块重量25kg。
【案例题真题考点】
【例题·案例节选】【2019】
8
背景资料 1 7
9
4
某施工单位中标新建普速铁路3 8综合工程第1标段。主要内容有路基、桥涵、隧道、电力、电力牵
信
引供电、通信和信号工程。部分微工程情况如下：
系
事件五：接触网设计采联用全补偿简单链型悬挂，承力索和接触导线设计采用 JTMH95+CTS100，额
题
定张力为15kN+10kN，补押偿变比为1：3+1：2，补偿坠砣质量每块25kg。项目经理部根据上述设计参
准
数计算了本标段所需的精坠砣数量。
【问题】
5.针对事件五，计算接 触网工程每个锚段所需坠砣数量。（为简化计算，g按10N/kg计取）
【参考答案】
5.（15×1000÷10÷3÷25+10×1000÷10÷2÷25）×2=80（块）
【考点】承力索架设★★★
（1）承力索位于接触线上方，它的 作用是通过吊弦将接触线悬挂起来，要求承力索能够承受较
大的张力和抗腐蚀能力，并且具备一定的导 电载流能力。
（2）按照材质分为铜承力索和钢承力索。
8
（3）国内常用的是铜合金承力索。 9 1
7
8
4
（4）承力索架设可以采用小张力架线法，也可 以采用恒张力架线法信。
3
恒张力架线法必须在轨道
微
架线车上进行。 系
联
一
唯
【考点】接触线架设★★★
①在承力索和承力索中心锚结架设完成后才能进行接触线架设。
②设计速度 160km/h 及以下的接触线可以采用小张力架线法进行施工、接触线架线张力宜选用
3～4kN。
③设计速度200km/h及以上的接触线必须采用恒张力架线法进行架线。
【考点】中心锚结安装★★
扫码关注更多
第 8 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（1）中心锚结为了防止线索向一端滑动和缩小断线事故范围而设置。
（2）中心锚结分为承力索中心锚结和接触线中心锚结。
（3）线索架设完成后，即可进行中心锚结安装。
（4）中心锚结分为防窜型和防断型两种。防窜型中心锚结只能满足温度变化时该锚段内各悬挂
点的正常移动，起不到断线时防止故障发生的作用。
【考点】定位装置★★
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（1）定位装置包括 定位管和定位器，通过在腕臂装置上的固定来对接触线相对于线路中心的横
向定位，其功用是固定接触 线的位置，使接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓
不脱离，并将接触线的水平负荷 传给支柱。
（2）定位装置按照功能分为限位定位装置和非限位定位装置。
（3）定位器按照结构分为限位定 位器、普通定位器、软定位器和特型定位器。
（4）接触线架设后，应在72h内完 成定位器安装。
【考点】吊弦和弹性吊索★★★
①吊弦分为环节吊弦和整体吊弦。
8
1
7
9
8
4
信
3
微
系
联
一
唯
简单链型悬挂
弹性链型悬挂
②吊弦安装前必须经过测量、计算、预制，才能到现场进行安装。
③吊弦安装必须从中心锚结向下锚方向进行施工，严禁随意地点开始安装。
④弹性链型悬挂中的弹性吊索是为了改善接触网悬挂点的弹性采取的措施，由弹性吊索、弹性吊
索吊弦和弹性吊索线夹组成
⑤弹性吊索安装应遵循自中心锚结向下锚侧的顺序进行安装，即一个锚段里面只能有两个作业
面；弹性吊索紧固张力时，弹性吊索张力紧线器应位于下锚侧。
【案例题真题考点】
【例题·案例节选】【2020】
背景资料
扫码关注更多
第 9 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

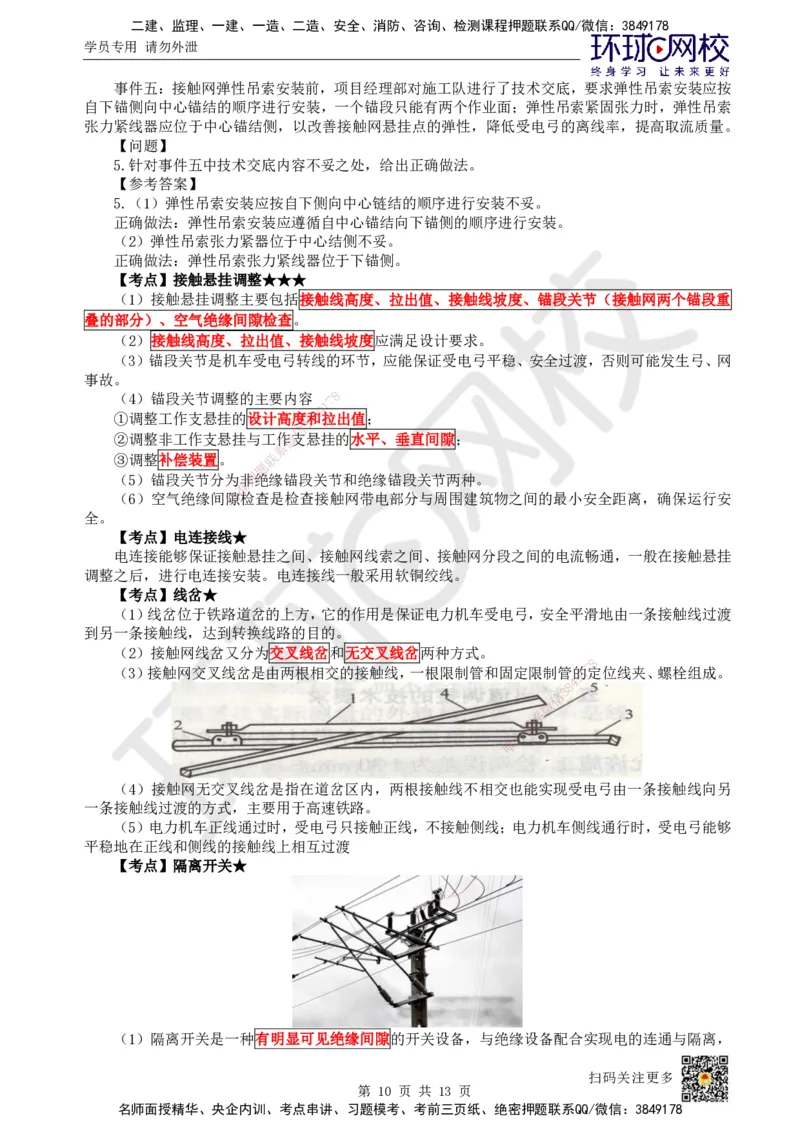

事件五：接触网弹性吊索安装前，项目经理部对施工队进行了技术交底，要求弹性吊索安装应按
自下锚侧向中心锚结的顺序进行安装，一个锚段只能有两个作业面；弹性吊索紧固张力时，弹性吊索
张力紧线器应位于中心锚结侧，以改善接触网悬挂点的弹性，降低受电弓的离线率，提高取流质量。
【问题】
5.针对事件五中技术交底内容不妥之处，给出正确做法。
【参考答案】
5.（1）弹性吊索安装应按自下侧向中心链结的顺序进行安装不妥。
正确做法：弹性吊索安装应遵循自中心锚结向下锚侧的顺序进行安装。
（2）弹性吊索张力紧器位于中心结侧不妥。
正确做法：弹性吊索张力紧线器位于下锚侧。
【考点】接触悬挂调整★★★
（1）接触悬挂调整主要包括接触线高度、拉出值、接触线坡度、锚段关节（接触网两个锚段重
叠的部分）、空气绝缘间隙检查。
（2）接触线高度、拉出值、接触线坡度应满足设计要求。
（3）锚段关节是机车受电弓转线的环节，应能保证受电弓平稳、安全过渡，否则可能发生弓、网
事故。
（4）锚段关节调整的主要内容 7 8
1
9
①调整工作支悬挂的设计高度8和4拉出值；
3
信
②调整非工作支悬挂与工作微支悬挂的水平、垂直间隙；
系
③调整补偿装置。 联
题
（5）锚段关节分为非押绝缘锚段关节和绝缘锚段关节两种。
准
（6）空气绝缘间精隙检查是检查接触网带电部分与周围建筑物之间的最小安全距离，确保运行安
全。
【考点】电连接线★
电连接能够保证接触悬挂之 间、接触网线索之间、接触网分段之间的电流畅通，一般在接触悬挂
调整之后，进行电连接安装。电连接线一般采用软铜绞线。
【考点】线岔★
（1）线岔位于铁路道岔的上方，它的 作用是保证电力机车受电弓，安全平滑地由一条接触线过渡
到另一条接触线，达到转换线路的目的。
（2）接触网线岔又分为交叉线岔和无交 叉线岔两种方式。
8
（3）接触网交叉线岔是由两根相交的接触线 ，一根限制管和固定限制管的1
7
定位线夹、螺栓组成。
9
8
4
信
3
微
系
联
一
唯
（4）接触网无交叉线岔是指在道岔区内，两根接触线不相交也能实现受电弓由一条接触线向另
一条接触线过渡的方式，主要用于高速铁路。
（5）电力机车正线通过时，受电弓只接触正线，不接触侧线；电力机车侧线通行时，受电弓能够
平稳地在正线和侧线的接触线上相互过渡
【考点】隔离开关★
（1）隔离开关是一种有明显可见绝缘间隙的开关设备，与绝缘设备配合实现电的连通与隔离，
扫码关注更多
第 10 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

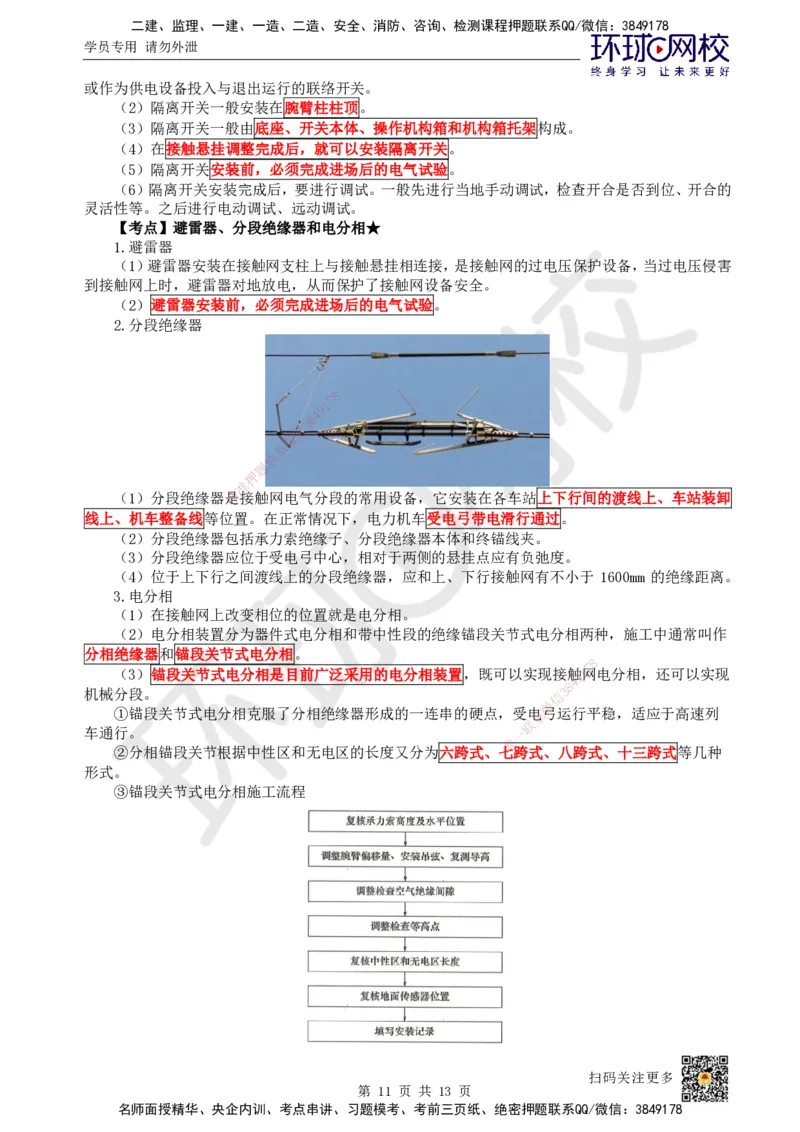

或作为供电设备投入与退出运行的联络开关。
（2）隔离开关一般安装在腕臂柱柱顶。
（3）隔离开关一般由底座、开关本体、操作机构箱和机构箱托架构成。
（4）在接触悬挂调整完成后，就可以安装隔离开关。
（5）隔离开关安装前，必须完成进场后的电气试验。
（6）隔离开关安装完成后，要进行调试。一般先进行当地手动调试，检查开合是否到位、开合的
灵活性等。之后进行电动调试、远动调试。
【考点】避雷器、分段绝缘器和电分相★
1.避雷器
（1）避雷器安装在接触网支柱上与接触悬挂相连接，是接触网的过电压保护设备，当过电压侵害
到接触网上时，避雷器对地放电，从而保护了接触网设备安全。
（2）避雷器安装前，必须完成进场后的电气试验。
2.分段绝缘器
8
7
1
9
4
8
3
信
微
系
联
题
押
准
（1）分段绝缘器精是接触网电气分段的常用设备，它安装在各车站上下行间的渡线上、车站装卸
线上、机车整备线等位置。在正常情况下，电力机车受电弓带电滑行通过。
（2）分段绝缘器包括承 力索绝缘子、分段绝缘器本体和终锚线夹。
（3）分段绝缘器应位于受 电弓中心，相对于两侧的悬挂点应有负弛度。
（4）位于上下行之间渡线上的分段绝缘器，应和上、下行接触网有不小于 1600mm 的绝缘距离。
3.电分相
（1）在接触网上改变相位的位置就 是电分相。
（2）电分相装置分为器件式电分相和带 中性段的绝缘锚段关节式电分相两种，施工中通常叫作
分相绝缘器和锚段关节式电分相。
8
（3）锚段关节式电分相是目前广泛采用的电 分相装置，既可以实现接触9 1
7
网电分相，还可以实现
8
4
机械分段。 信 3
微
①锚段关节式电分相克服了分相绝缘器形成的一连串 的硬点，受电系弓运行平稳，适应于高速列
车通行。 一
联
唯
②分相锚段关节根据中性区和无电区的长度又分为六跨式 、 七跨式、八跨式、十三跨式等几种
形式。
③锚段关节式电分相施工流程
扫码关注更多
第 11 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

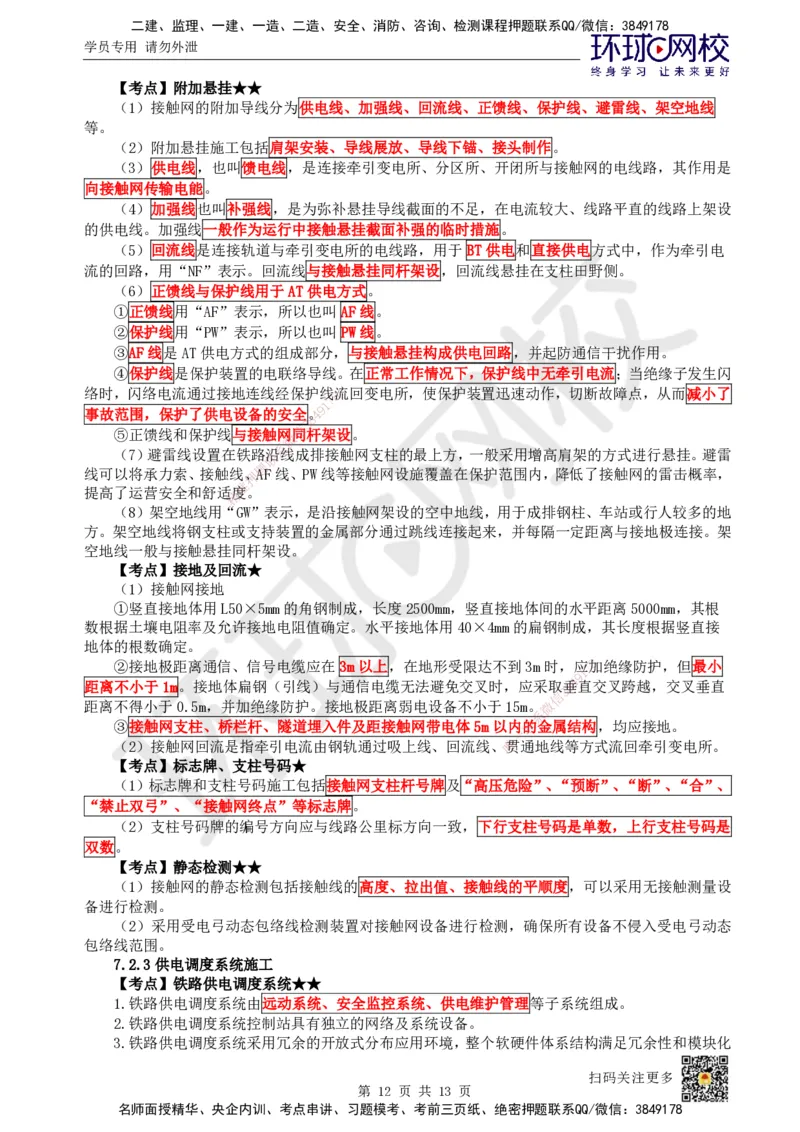

【考点】附加悬挂★★
（1）接触网的附加导线分为供电线、加强线、回流线、正馈线、保护线、避雷线、架空地线
等。
（2）附加悬挂施工包括肩架安装、导线展放、导线下锚、接头制作。
（3）供电线，也叫馈电线，是连接牵引变电所、分区所、开闭所与接触网的电线路，其作用是
向接触网传输电能。
（4）加强线也叫补强线，是为弥补悬挂导线截面的不足，在电流较大、线路平直的线路上架设
的供电线。加强线一般作为运行中接触悬挂截面补强的临时措施。
（5）回流线是连接轨道与牵引变电所的电线路，用于 BT供电和直接供电方式中，作为牵引电
流的回路，用“NF”表示。回流线与接触悬挂同杆架设，回流线悬挂在支柱田野侧。
（6）正馈线与保护线用于AT供电方式。
①正馈线用“AF”表示，所以也叫 AF线。
②保护线用“PW”表示，所以也叫 PW线。
③AF线是AT供电方式的组成部分，与接触悬挂构成供电回路，并起防通信干扰作用。
④保护线是保护装置的电联络导线。在正常工作情况下，保护线中无牵引电流；当绝缘子发生闪
络时，闪络电流通过接地连线经保护线8 流回变电所，使保护装置迅速动作，切断故障点，从而减小了
7
1
事故范围，保护了供电设备的安全。4 9
8
3
信
⑤正馈线和保护线与接触网同杆架设。
微
系
（7）避雷线设置在铁路联沿线成排接触网支柱的最上方，一般采用增高肩架的方式进行悬挂。避雷
题
线可以将承力索、接触线押、AF线、PW线等接触网设施覆盖在保护范围内，降低了接触网的雷击概率，
准
提高了运营安全和舒适精度。
（8）架空地线用“ GW”表示，是沿接触网架设的空中地线，用于成排钢柱、车站或行人较多的地
方。架空地线将钢支柱或支 持装置的金属部分通过跳线连接起来，并每隔一定距离与接地极连接。架
空地线一般与接触悬挂同杆架设。
【考点】接地及回流★
（1）接触网接地
①竖直接地体用L50×5mm的角钢制成，长度2500mm，竖直接地体间的水平距离5000mm，其根
数根据土壤电阻率及允许接地电阻值确定 。水平接地体用40×4mm的扁钢制成，其长度根据竖直接
地体的根数确定。
②接地极距离通信、信号电缆应在 3m以上 ， 在地形受限达不到3m时，应
1
7 8加绝缘防护，但最小
9
距离不小于1m。接地体扁钢（引线）与通信电缆无 法避免交叉时，应采取8垂
4
直交叉跨越，交叉垂直
信
3
距离不得小于0.5m，并加绝缘防护。接地极距离弱电设 备不小于15m。微
系
③接触网支柱、桥栏杆、隧道埋入件及距接触网带电 体5m以内联的金属结构，均应接地。
一
（2）接触网回流是指牵引电流由钢轨通过吸上线、回流 线、唯贯通地线等方式流回牵引变电所。
【考点】标志牌、支柱号码★
（1）标志牌和支柱号码施工包括接触网支柱杆号牌及“高压危险”、“预断”、“断”、“合”、
“禁止双弓”、“接触网终点”等标志牌。
（2）支柱号码牌的编号方向应与线路公里标方向一致，下行支柱号码是单数，上行支柱号码是
双数。
【考点】静态检测★★
（1）接触网的静态检测包括接触线的高度、拉出值、接触线的平顺度，可以采用无接触测量设
备进行检测。
（2）采用受电弓动态包络线检测装置对接触网设备进行检测，确保所有设备不侵入受电弓动态
包络线范围。
7.2.3供电调度系统施工
【考点】铁路供电调度系统★★
1.铁路供电调度系统由远动系统、安全监控系统、供电维护管理等子系统组成。
2.铁路供电调度系统控制站具有独立的网络及系统设备。
3.铁路供电调度系统采用冗余的开放式分布应用环境，整个软硬件体系结构满足冗余性和模块化
扫码关注更多
第 12 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

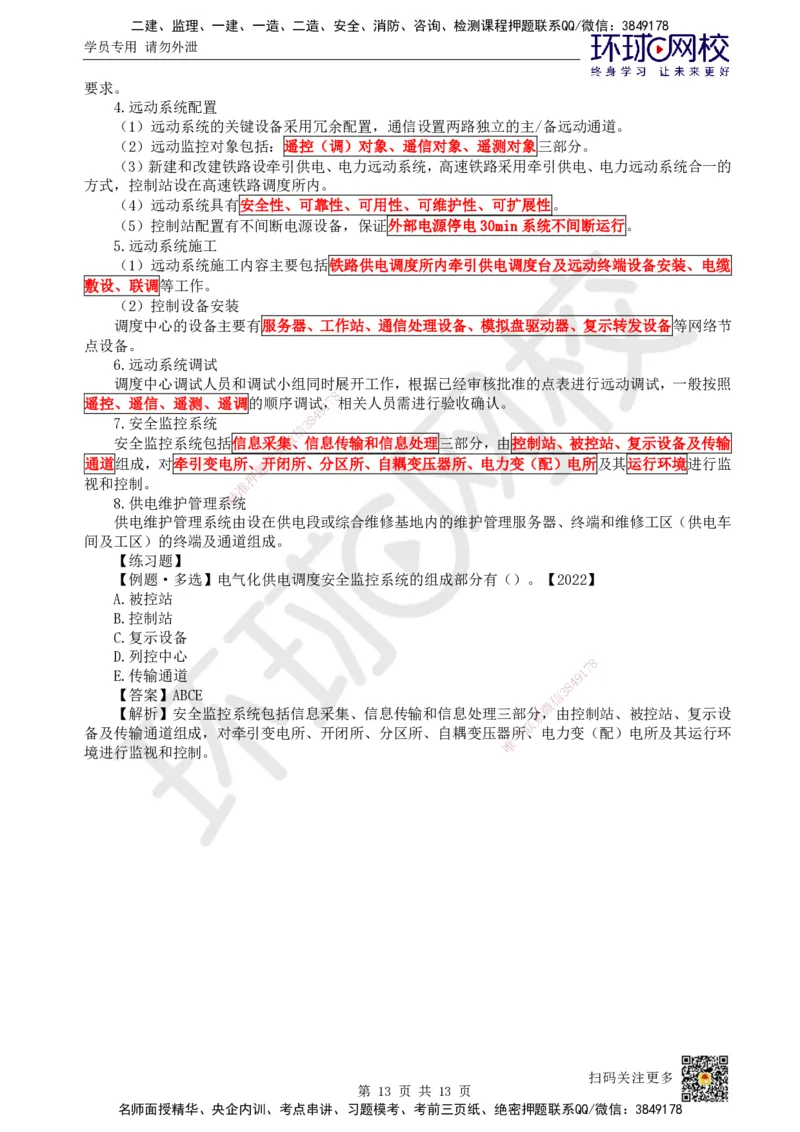

要求。
4.远动系统配置
（1）远动系统的关键设备采用冗余配置，通信设置两路独立的主/备远动通道。
（2）远动监控对象包括：遥控（调）对象、遥信对象、遥测对象三部分。
（3）新建和改建铁路设牵引供电、电力远动系统，高速铁路采用牵引供电、电力远动系统合一的
方式，控制站设在高速铁路调度所内。
（4）远动系统具有安全性、可靠性、可用性、可维护性、可扩展性。
（5）控制站配置有不间断电源设备，保证外部电源停电30min系统不间断运行。
5.远动系统施工
（1）远动系统施工内容主要包括铁路供电调度所内牵引供电调度台及远动终端设备安装、电缆
敷设、联调等工作。
（2）控制设备安装
调度中心的设备主要有服务器、工作站、通信处理设备、模拟盘驱动器、复示转发设备等网络节
点设备。
6.远动系统调试
调度中心调试人员和调试小组同时展开工作，根据已经审核批准的点表进行远动调试，一般按照
8
遥控、遥信、遥测、遥调的顺序调试1，7相关人员需进行验收确认。
9
4
7.安全监控系统 3 8
信
安全监控系统包括信息采集微、信息传输和信息处理三部分，由控制站、被控站、复示设备及传输
系
联
通道组成，对牵引变电所、开闭所、分区所、自耦变压器所、电力变（配）电所及其运行环境进行监
题
押
视和控制。 准
精
8.供电维护管理系统
供电维护管理系统由 设在供电段或综合维修基地内的维护管理服务器、终端和维修工区（供电车
间及工区）的终端及通道组成。
【练习题】
【例题·多选】电气化供电调 度安全监控系统的组成部分有（）。【2022】
A.被控站
B.控制站
C.复示设备
D.列控中心
8
E.传输通道 9 1
7
8
4
【答案】ABCE 信 3
微
【解析】安全监控系统包括信息采集、信息传输和信 息处理三部分系，由控制站、被控站、复示设
备及传输通道组成，对牵引变电所、开闭所、分区所、自 耦变压器一所
联
、电力变（配）电所及其运行环
唯
境进行监视和控制。
扫码关注更多
第 13 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
