一、工程测量方法及要求

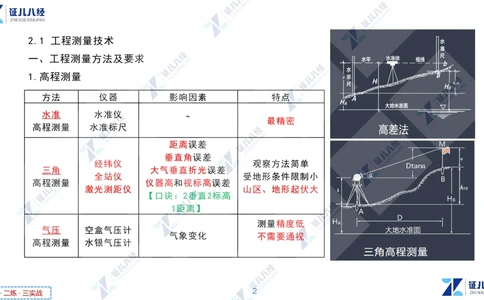

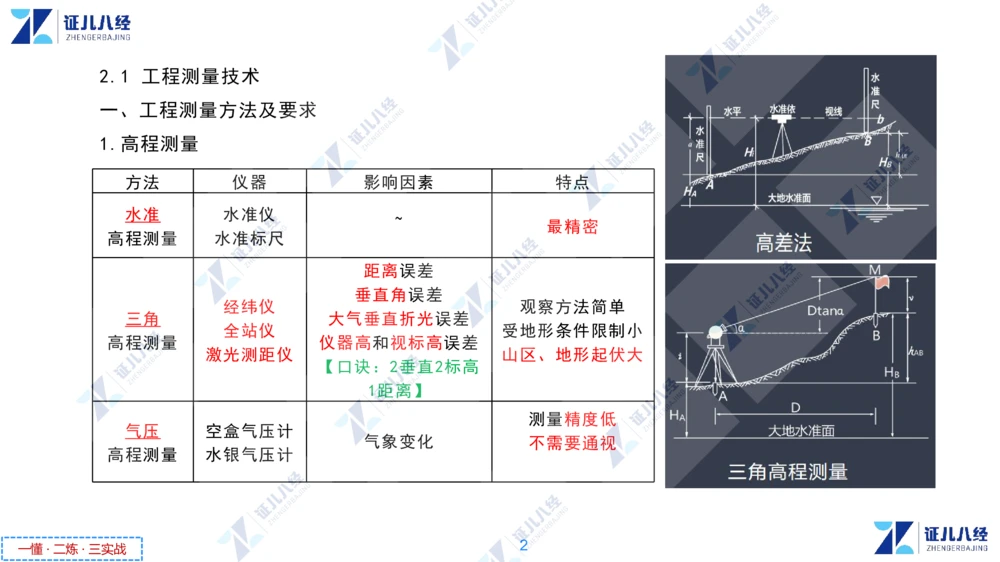

1.高程测量
方法 仪器 影响因素 特点
水准 水准仪
~ 最精密
高程测量 水准标尺
距离误差
垂直角误差
经纬仪 观察方法简单
三角 大气垂直折光误差
全站仪 受地形条件限制小
高程测量 仪器高和视标高误差
激光测距仪 山区、地形起伏大
【口诀：2垂直2标高
1距离】
测量精度低
气压 空盒气压计
气象变化 不需要通视
高程测量 水银气压计
2
一懂 · 二炼 · 三实战注意：

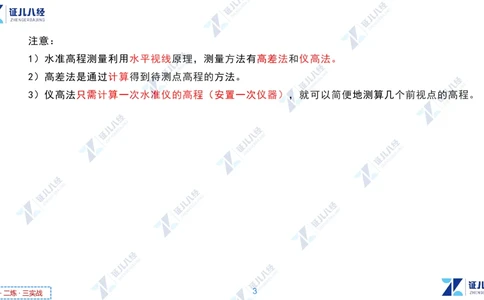

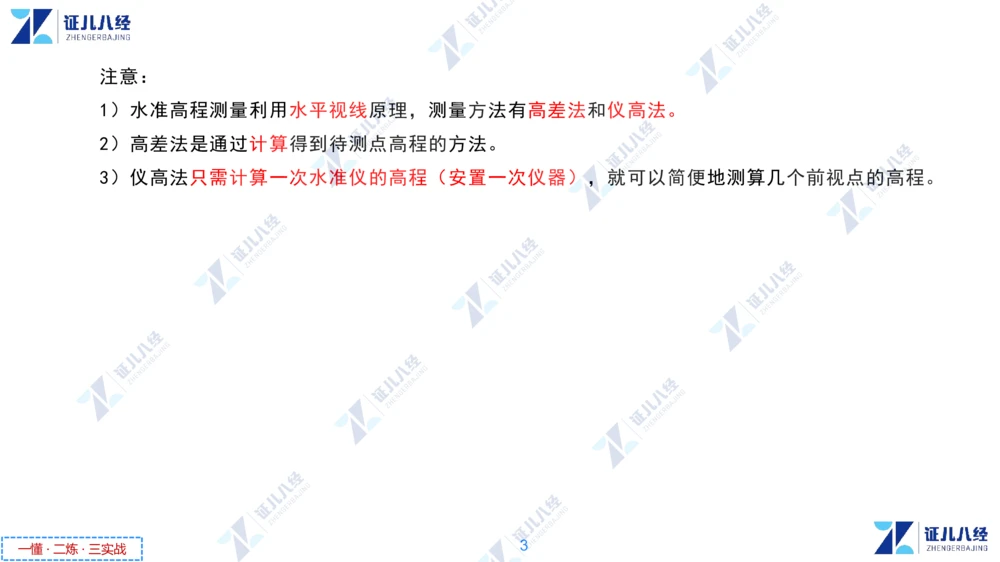

1）水准高程测量利用水平视线原理，测量方法有高差法和仪高法。
2）高差法是通过计算得到待测点高程的方法。
3）仪高法只需计算一次水准仪的高程（安置一次仪器），就可以简便地测算几个前视点的高程。
3

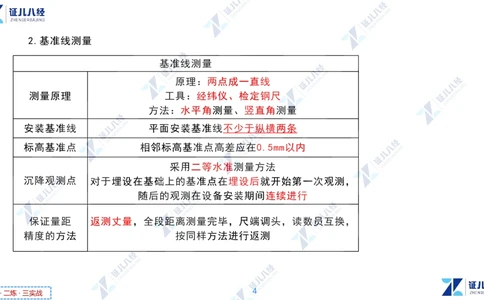

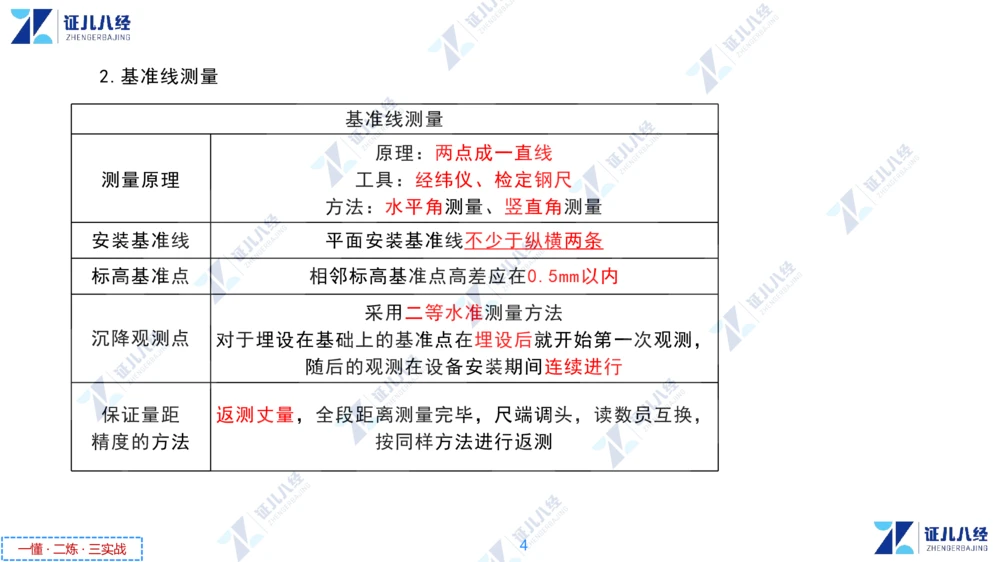

一懂 · 二炼 · 三实战2.基准线测量
基准线测量
原理：两点成一直线
测量原理 工具：经纬仪、检定钢尺
方法：水平角测量、竖直角测量
安装基准线 平面安装基准线不少于纵横两条
标高基准点 相邻标高基准点高差应在0.5mm以内
采用二等水准测量方法
沉降观测点 对于埋设在基础上的基准点在埋设后就开始第一次观测，
随后的观测在设备安装期间连续进行
保证量距 返测丈量，全段距离测量完毕，尺端调头，读数员互换，
精度的方法 按同样方法进行返测
4

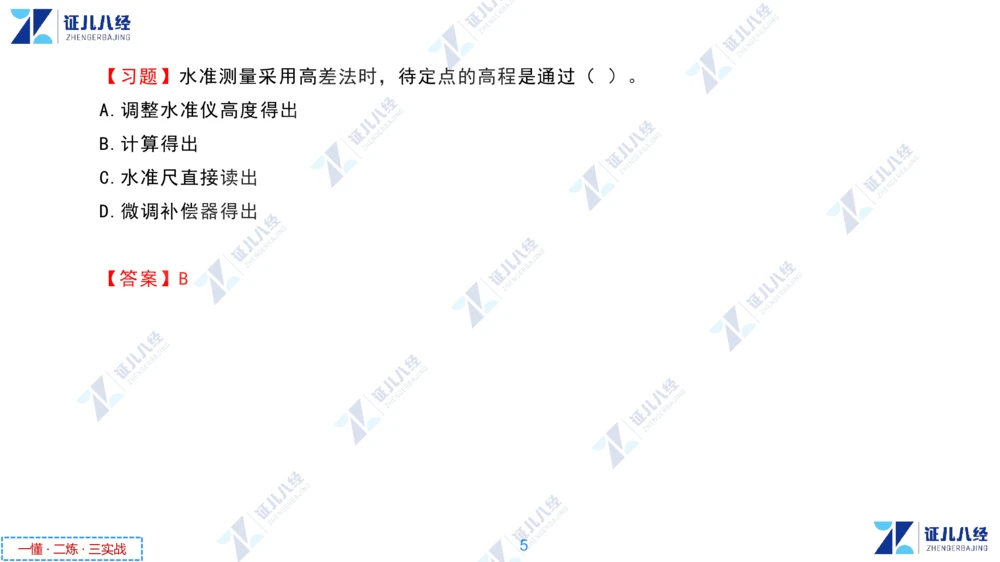

一懂 · 二炼 · 三实战【习题】水准测量采用高差法时，待定点的高程是通过（ ）。
A.调整水准仪高度得出
B.计算得出
C.水准尺直接读出
D.微调补偿器得出
【答案】B
5
一懂 · 二炼 · 三实战【习题】采用三角高程测量方法测量时，影响测量精度的因素有（ ）。
A.垂直角误差
B.大气垂直折光误差
C.仪器高误差
D.大气压力变化误差
E.视标高误差
【答案】ABCE
6

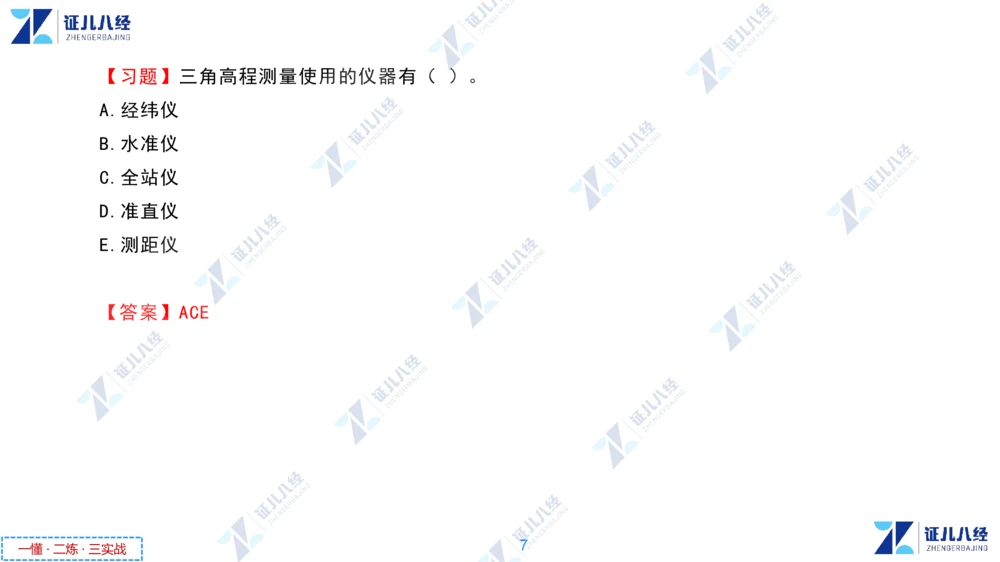

一懂 · 二炼 · 三实战【习题】三角高程测量使用的仪器有（ ）。
A.经纬仪
B.水准仪
C.全站仪
D.准直仪
E.测距仪
【答案】ACE
7

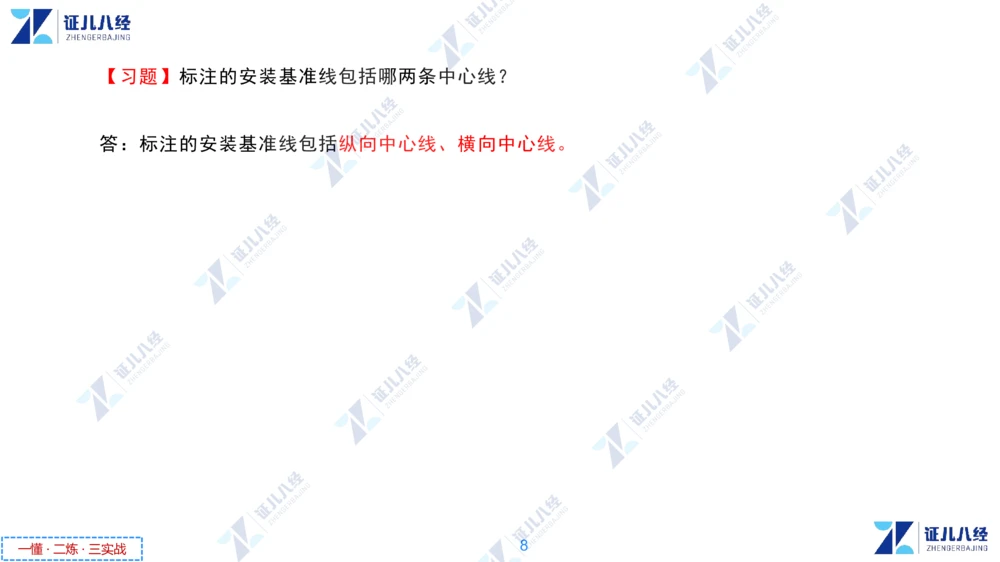

一懂 · 二炼 · 三实战【习题】标注的安装基准线包括哪两条中心线？
答：标注的安装基准线包括纵向中心线、横向中心线。
8

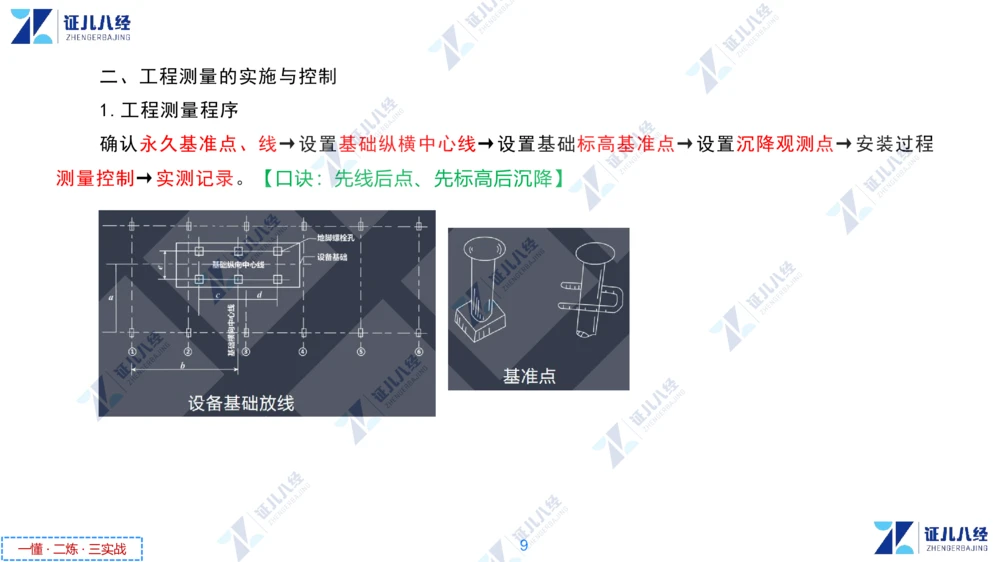

一懂 · 二炼 · 三实战二、工程测量的实施与控制
1.工程测量程序
确认永久基准点、线→设置基础纵横中心线→设置基础标高基准点→设置沉降观测点→安装过程
测量控制→实测记录。【口诀：先线后点、先标高后沉降】
9

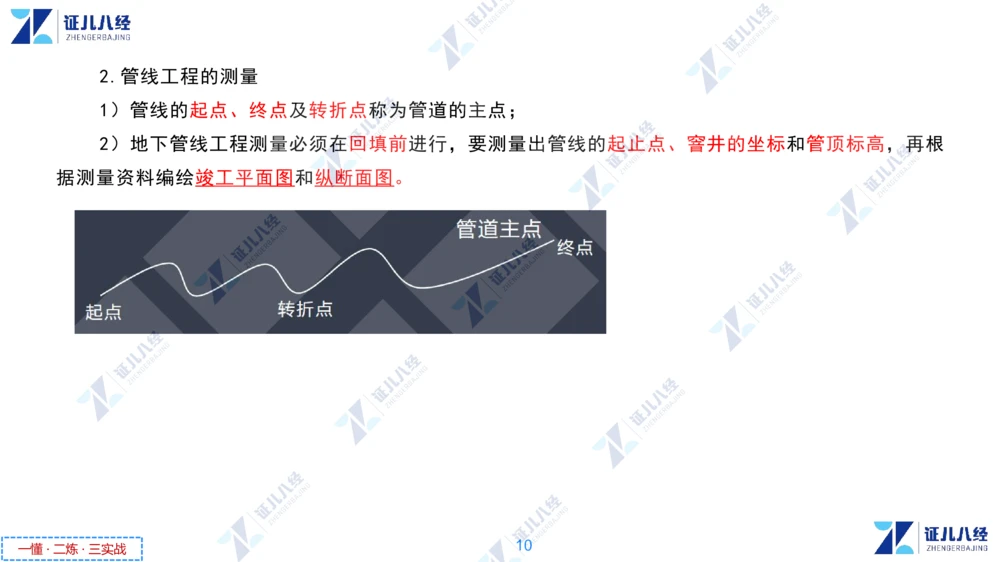

一懂 · 二炼 · 三实战2.管线工程的测量
1）管线的起点、终点及转折点称为管道的主点；
2）地下管线工程测量必须在回填前进行，要测量出管线的起止点、窨井的坐标和管顶标高，再根
据测量资料编绘竣工平面图和纵断面图。
10

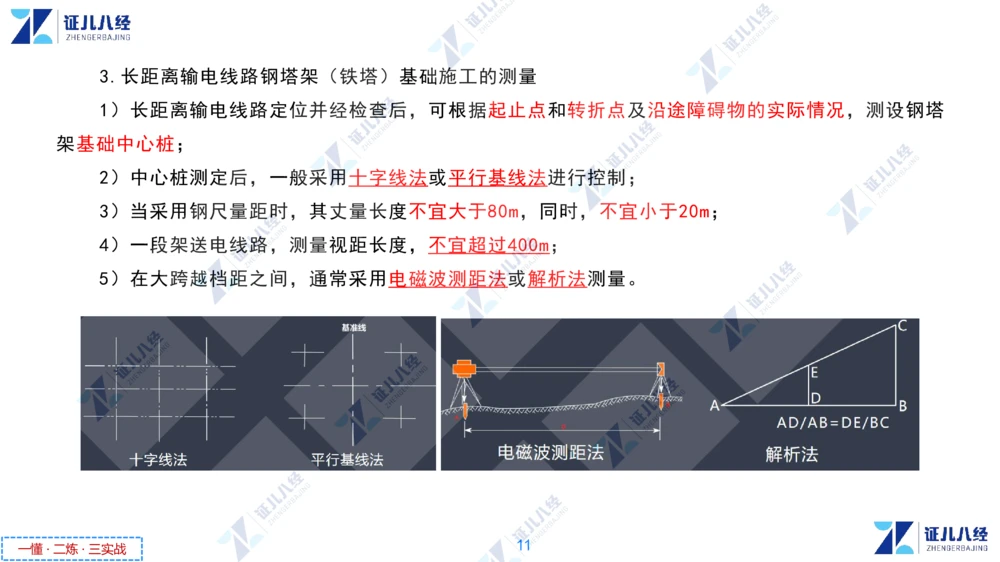

一懂 · 二炼 · 三实战3.长距离输电线路钢塔架（铁塔）基础施工的测量
1）长距离输电线路定位并经检查后，可根据起止点和转折点及沿途障碍物的实际情况，测设钢塔
架基础中心桩；
2）中心桩测定后，一般采用十字线法或平行基线法进行控制；
3）当采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜小于20m；
4）一段架送电线路，测量视距长度，不宜超过400m；
5）在大跨越档距之间，通常采用电磁波测距法或解析法测量。
11
一懂 · 二炼 · 三实战【习题】长输管线的中心定位主点不包括（ ）。
A.管线的起点
B.管线的中点
C.管线转折点
D.管线的终点
【答案】B
12

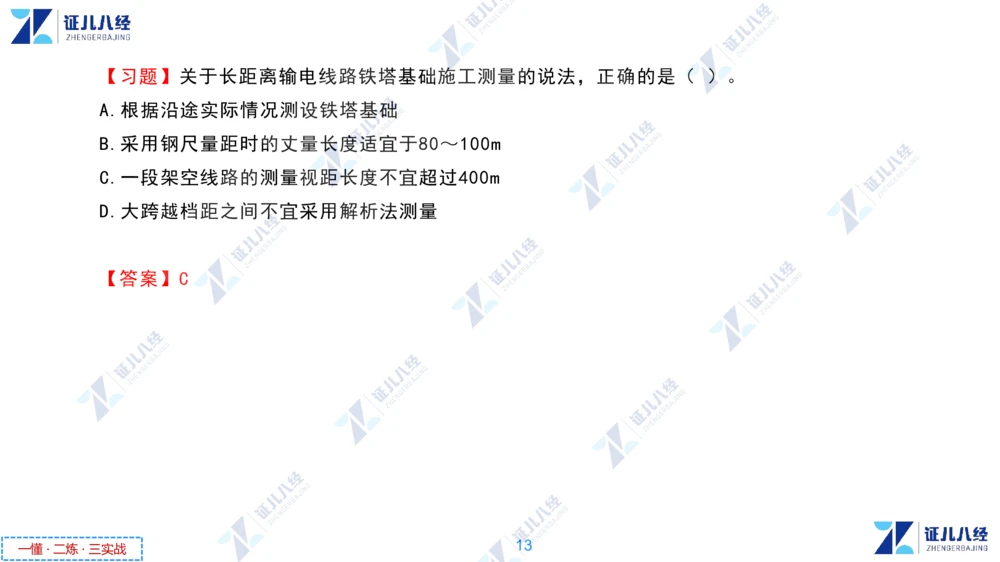

一懂 · 二炼 · 三实战【习题】关于长距离输电线路铁塔基础施工测量的说法，正确的是（ ）。
A.根据沿途实际情况测设铁塔基础
B.采用钢尺量距时的丈量长度适宜于80～100m
C.一段架空线路的测量视距长度不宜超过400m
D.大跨越档距之间不宜采用解析法测量
【答案】C
13

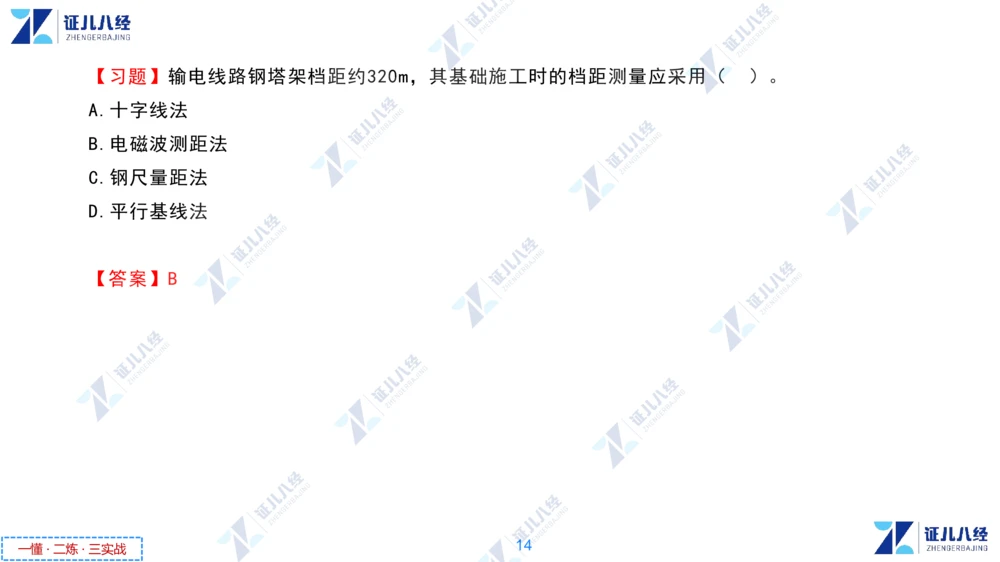

一懂 · 二炼 · 三实战【习题】输电线路钢塔架档距约320m，其基础施工时的档距测量应采用（ ）。
A.十字线法
B.电磁波测距法
C.钢尺量距法
D.平行基线法
【答案】B
14

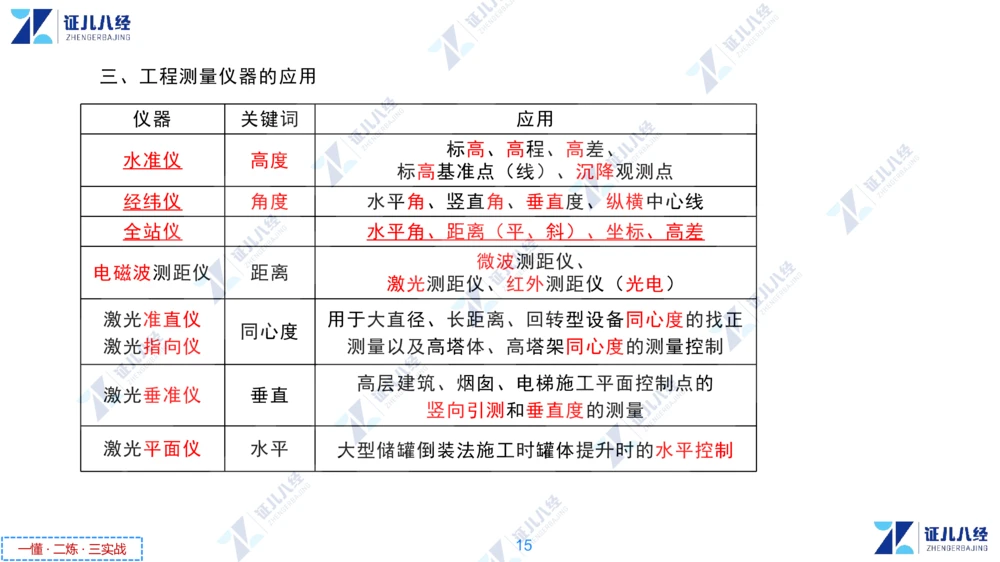

一懂 · 二炼 · 三实战三、工程测量仪器的应用
仪器 关键词 应用
标高、高程、高差、
水准仪 高度
标高基准点（线）、沉降观测点
经纬仪 角度 水平角、竖直角、垂直度、纵横中心线
全站仪 水平角、距离（平、斜）、坐标、高差
微波测距仪、
电磁波测距仪 距离
激光测距仪、红外测距仪（光电）
激光准直仪 用于大直径、长距离、回转型设备同心度的找正
同心度
激光指向仪 测量以及高塔体、高塔架同心度的测量控制
高层建筑、烟囱、电梯施工平面控制点的
激光垂准仪 垂直
竖向引测和垂直度的测量
激光平面仪 水平 大型储罐倒装法施工时罐体提升时的水平控制
15

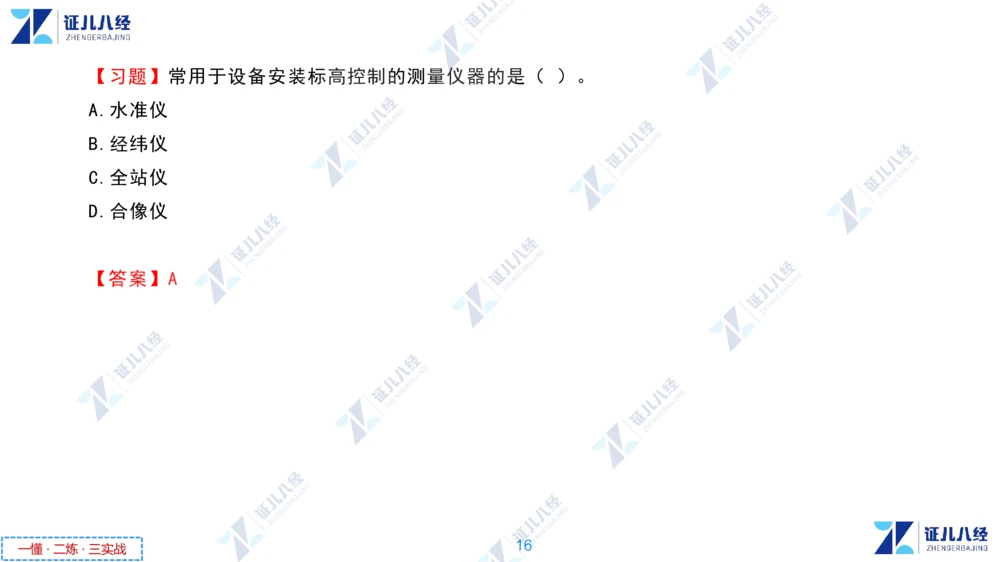

一懂 · 二炼 · 三实战【习题】常用于设备安装标高控制的测量仪器的是（ ）。
A.水准仪
B.经纬仪
C.全站仪
D.合像仪
【答案】A
16
一懂 · 二炼 · 三实战【习题】常用于设备安装定线定位和测设已知角度的仪器是（ ）。
A.激光准直仪
B.激光经纬仪
C.激光指向仪
D.激光水准仪
【答案】B
17

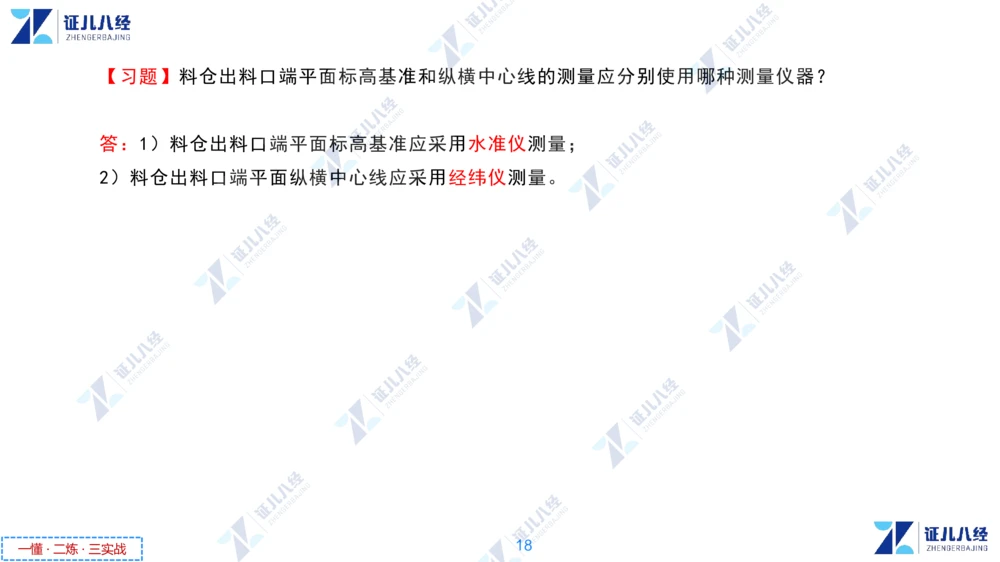

一懂 · 二炼 · 三实战【习题】料仓出料口端平面标高基准和纵横中心线的测量应分别使用哪种测量仪器？
答：1）料仓出料口端平面标高基准应采用水准仪测量；
2）料仓出料口端平面纵横中心线应采用经纬仪测量。
18

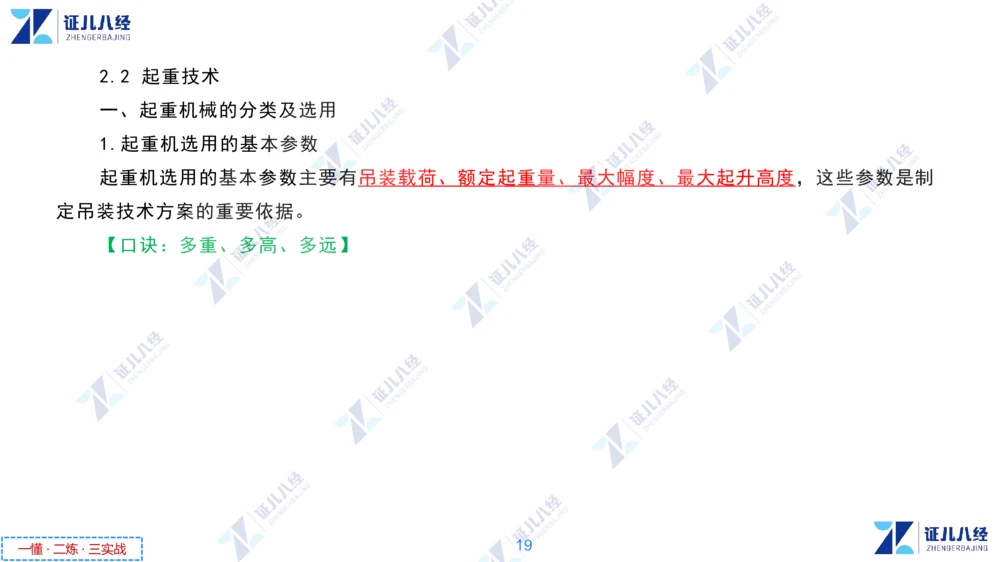

一懂 · 二炼 · 三实战2.2 起重技术
一、起重机械的分类及选用
1.起重机选用的基本参数
起重机选用的基本参数主要有吊装载荷、额定起重量、最大幅度、最大起升高度，这些参数是制
定吊装技术方案的重要依据。
【口诀：多重、多高、多远】
19

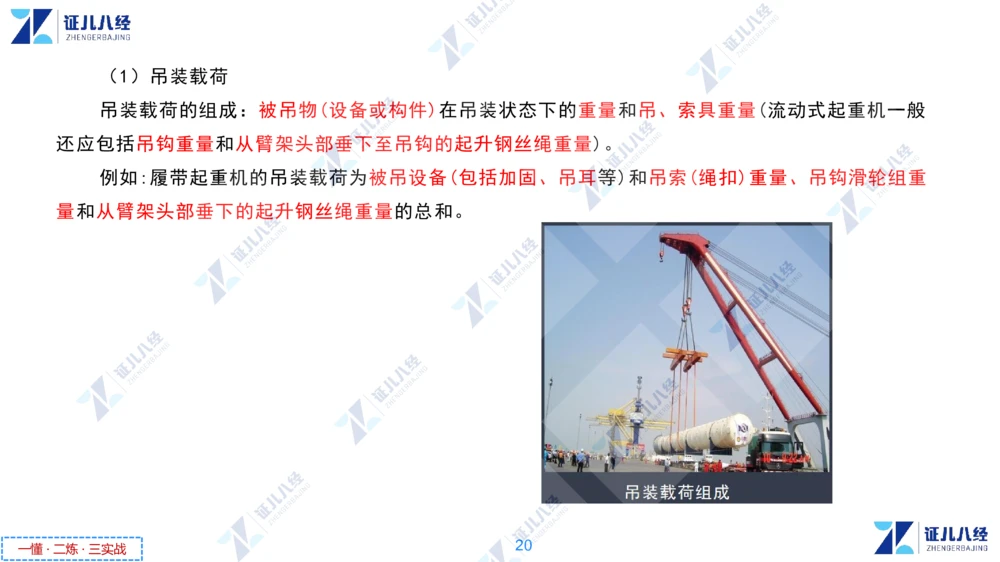

一懂 · 二炼 · 三实战（1）吊装载荷
吊装载荷的组成：被吊物(设备或构件)在吊装状态下的重量和吊、索具重量(流动式起重机一般
还应包括吊钩重量和从臂架头部垂下至吊钩的起升钢丝绳重量)。
例如:履带起重机的吊装载荷为被吊设备(包括加固、吊耳等)和吊索(绳扣)重量、吊钩滑轮组重
量和从臂架头部垂下的起升钢丝绳重量的总和。
20

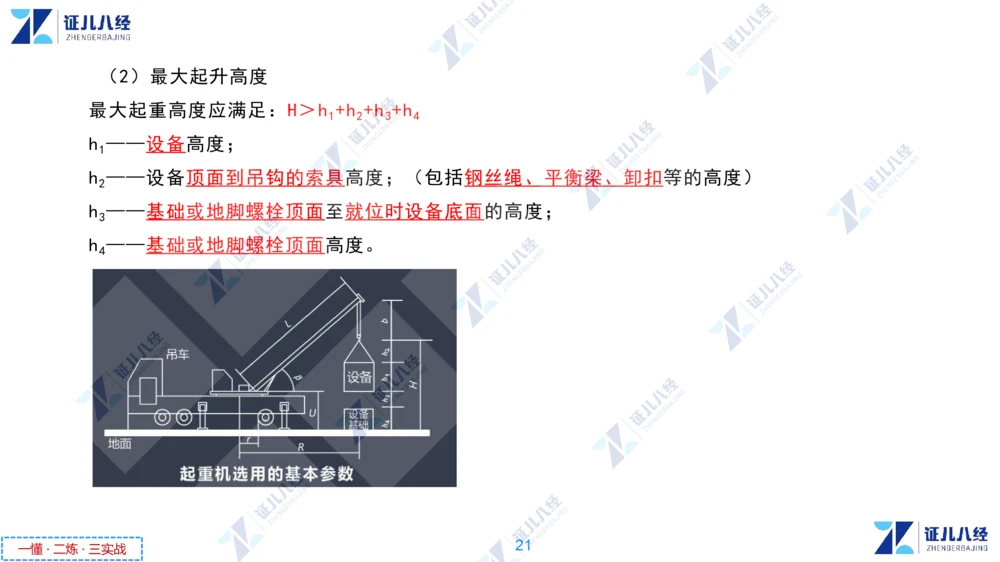

一懂 · 二炼 · 三实战（2）最大起升高度
最大起重高度应满足：H＞h +h +h +h
1 2 3 4
h ——设备高度；
1
h ——设备顶面到吊钩的索具高度；（包括钢丝绳、平衡梁、卸扣等的高度）
2
h ——基础或地脚螺栓顶面至就位时设备底面的高度；
3
h ——基础或地脚螺栓顶面高度。
4
21

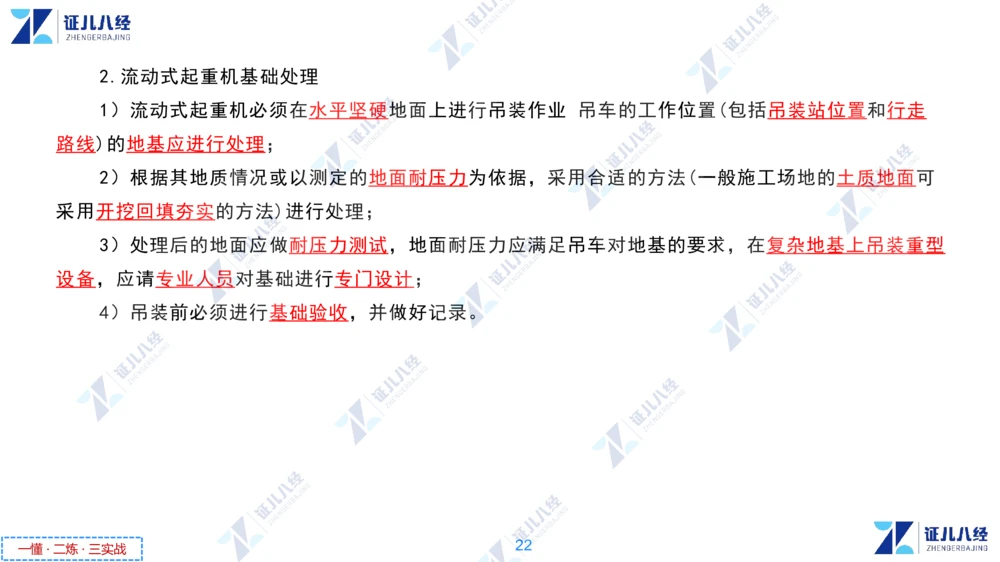

一懂 · 二炼 · 三实战2.流动式起重机基础处理
1）流动式起重机必须在水平坚硬地面上进行吊装作业 吊车的工作位置(包括吊装站位置和行走
路线)的地基应进行处理；
2）根据其地质情况或以测定的地面耐压力为依据，采用合适的方法(一般施工场地的土质地面可
采用开挖回填夯实的方法)进行处理；
3）处理后的地面应做耐压力测试，地面耐压力应满足吊车对地基的要求，在复杂地基上吊装重型
设备，应请专业人员对基础进行专门设计；
4）吊装前必须进行基础验收，并做好记录。
22

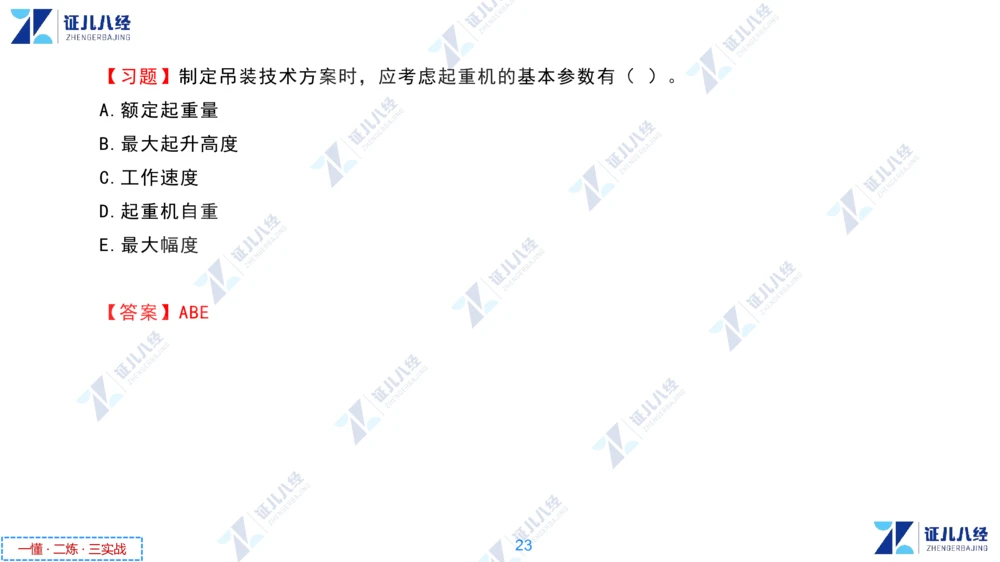

一懂 · 二炼 · 三实战【习题】制定吊装技术方案时，应考虑起重机的基本参数有（ ）。
A.额定起重量
B.最大起升高度
C.工作速度
D.起重机自重
E.最大幅度
【答案】ABE
23
一懂 · 二炼 · 三实战【习题】若吊装凌空高度为500mm，请计算起重机的最大起升高度为多少？
答：起重机的最大起升高度=500+54000+24000+（12000-6000）+500=85000mm。
24
一懂 · 二炼 · 三实战【习题】250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？
答：1）地面必须水平坚硬，吊车的工作位置(包括吊装站位置和行走路线)的地基应进行处理；
2）根据其地质情况或以测定的地面耐压力为依据，采用合适的方法(一般施工场地的土质地面可
采用开挖回填夯实的方法)进行处理；
3）处理后的地面应做耐压力测试，地面耐压力应满足吊车对地基的要求。
25
一懂 · 二炼 · 三实战二、吊具的分类及选用
1.钢丝绳
名称 内容 具体要求
材料 高碳钢丝；FC（纤维芯）、IWR（钢芯）
6×19+1→缆风绳、拉锁
钢 规格型号 6×37+1→滑轮组起重绳、吊索
丝
6×61+1→滑轮组、吊索、捆绑吊物
绳
拖拉绳≥3.5；卷扬机走绳≥5
安全系数
系挂绳扣≥5；捆绑绳扣≥6；载人吊篮≥14
26
一懂 · 二炼 · 三实战2.起重滑车
1）滑轮组常用的穿绕方法有：顺穿、花穿和双跑头顺穿；
2）一般3门及以下宜采用顺穿；4~6门宜采用花穿；7门以上宜采用双跑头顺穿。
【口诀：3顺6花7双跑】
3）滑轮组动、定(静)滑轮之间的最小距离不得小于1.5m；
4）跑绳进入滑轮的偏角不宜大于5°；
27

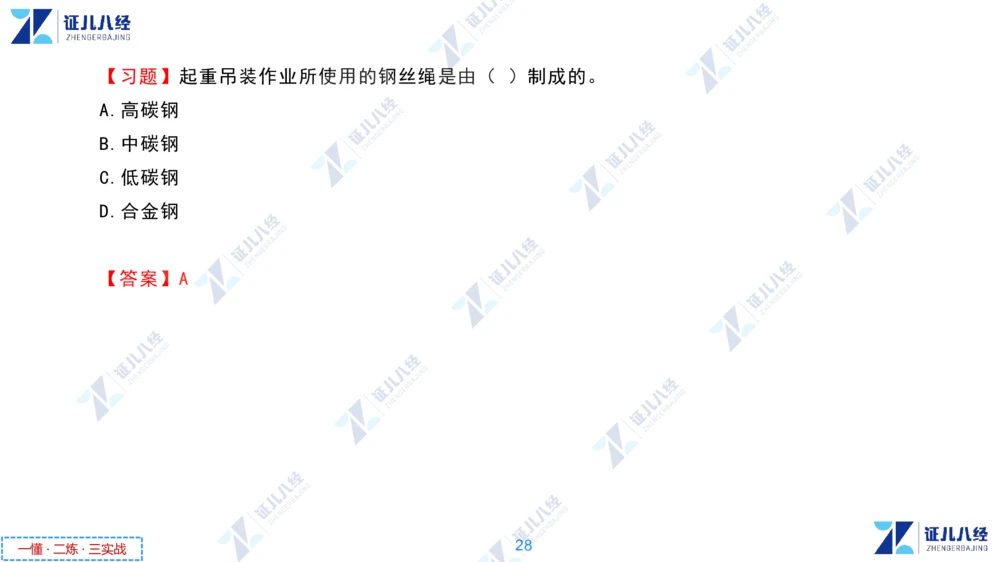

一懂 · 二炼 · 三实战【习题】起重吊装作业所使用的钢丝绳是由（ ）制成的。
A.高碳钢
B.中碳钢
C.低碳钢
D.合金钢
【答案】A
28

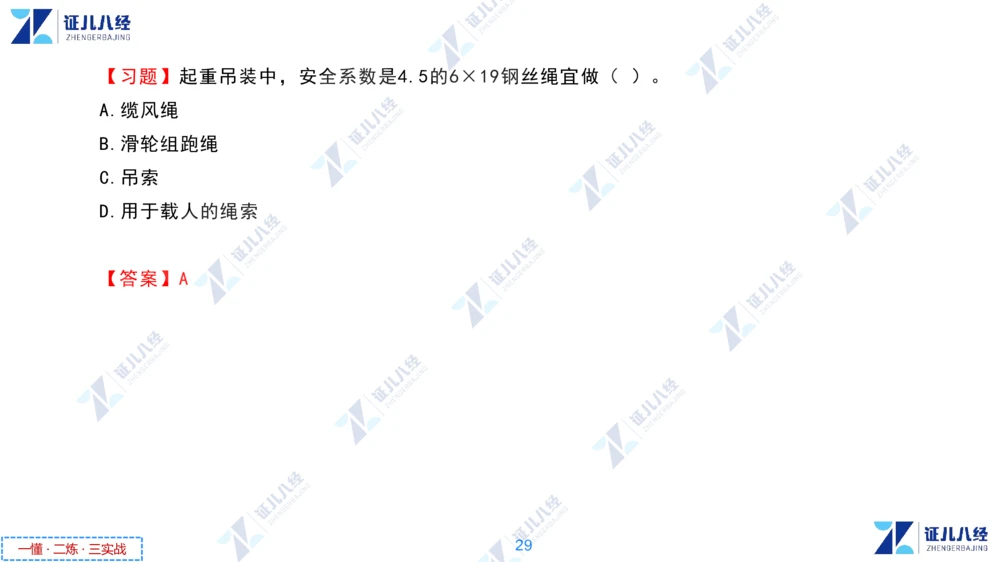

一懂 · 二炼 · 三实战【习题】起重吊装中，安全系数是4.5的6×19钢丝绳宜做（ ）。
A.缆风绳
B.滑轮组跑绳
C.吊索
D.用于载人的绳索
【答案】A
29

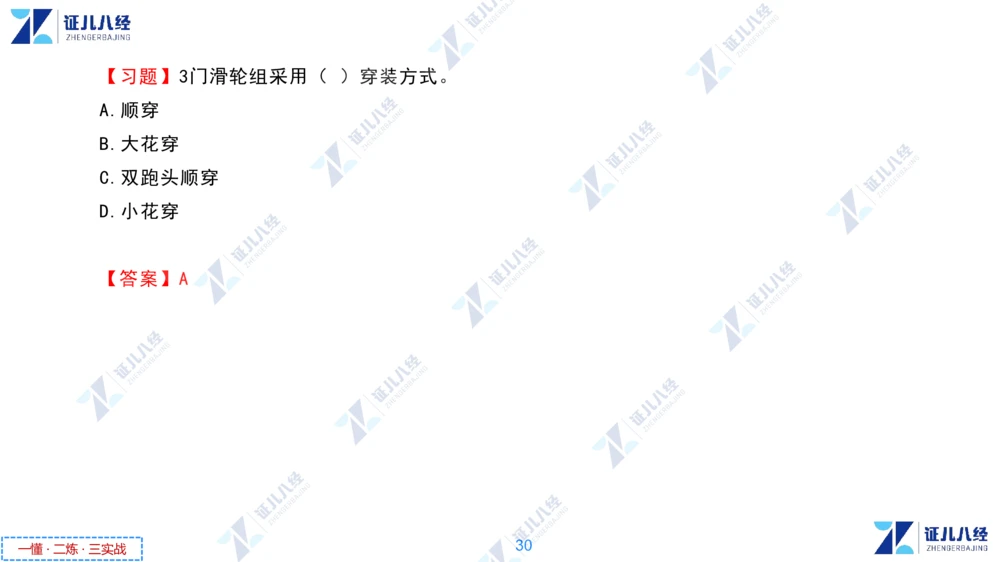

一懂 · 二炼 · 三实战【习题】3门滑轮组采用（ ）穿装方式。
A.顺穿
B.大花穿
C.双跑头顺穿
D.小花穿
【答案】A
30

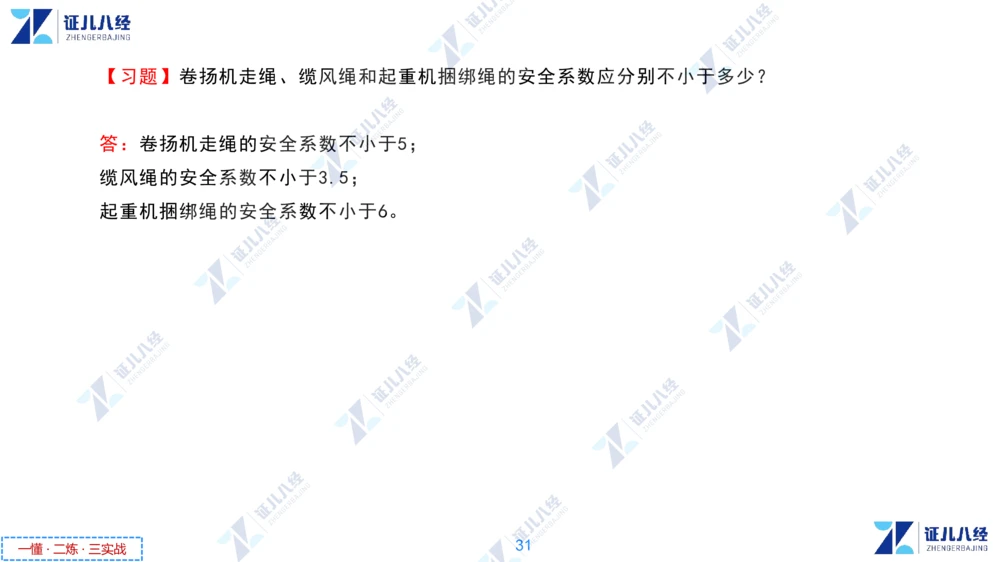

一懂 · 二炼 · 三实战【习题】卷扬机走绳、缆风绳和起重机捆绑绳的安全系数应分别不小于多少？
答：卷扬机走绳的安全系数不小于5；
缆风绳的安全系数不小于3.5；
起重机捆绑绳的安全系数不小于6。
31

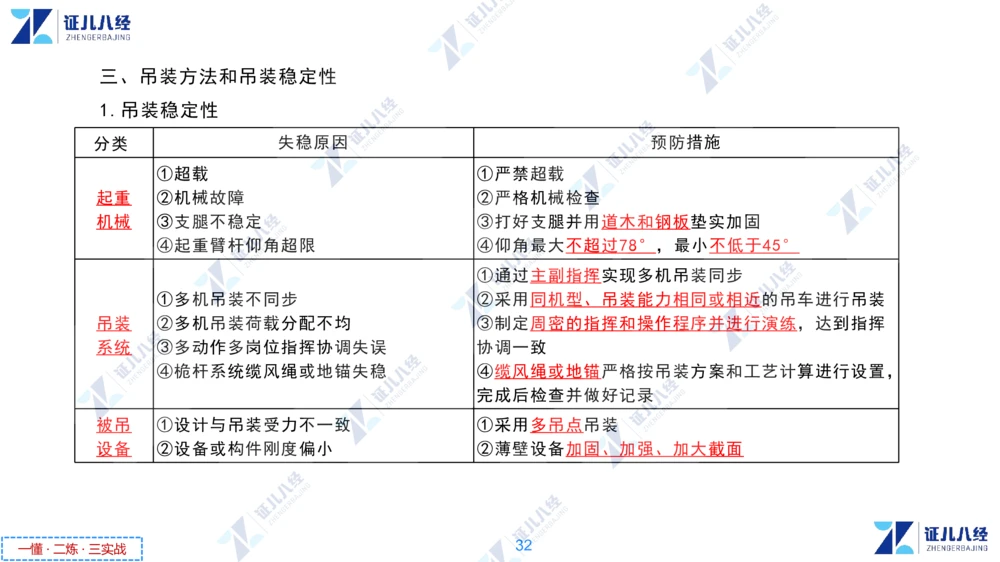

一懂 · 二炼 · 三实战三、吊装方法和吊装稳定性
1.吊装稳定性
分类 失稳原因 预防措施
①超载 ①严禁超载
起重 ②机械故障 ②严格机械检查
机械 ③支腿不稳定 ③打好支腿并用道木和钢板垫实加固
④起重臂杆仰角超限 ④仰角最大不超过78°，最小不低于45°
①通过主副指挥实现多机吊装同步
①多机吊装不同步 ②采用同机型、吊装能力相同或相近的吊车进行吊装
吊装 ②多机吊装荷载分配不均 ③制定周密的指挥和操作程序并进行演练，达到指挥
系统 ③多动作多岗位指挥协调失误 协调一致
④桅杆系统缆风绳或地锚失稳 ④缆风绳或地锚严格按吊装方案和工艺计算进行设置，
完成后检查并做好记录
被吊 ①设计与吊装受力不一致 ①采用多吊点吊装
设备 ②设备或构件刚度偏小 ②薄壁设备加固、加强、加大截面
32
一懂 · 二炼 · 三实战2.桅杆的稳定性
1）直立单桅杆顶部缆风绳的设置宜为6~8根，对倾斜吊装的桅杆应加设后背主缆风绳，后背主缆
风绳的设置数量不应少于2根。
2）缆风绳与地面的夹角宜为30°，最大不得超过45°，直立单桅杆各相邻缆风绳之间的水平夹
角不得大于60°。
3）缆风绳应设置防止滑车受力后产生扭转的设施。
4）需要移动的桅杆应设置备用缆风绳。
33

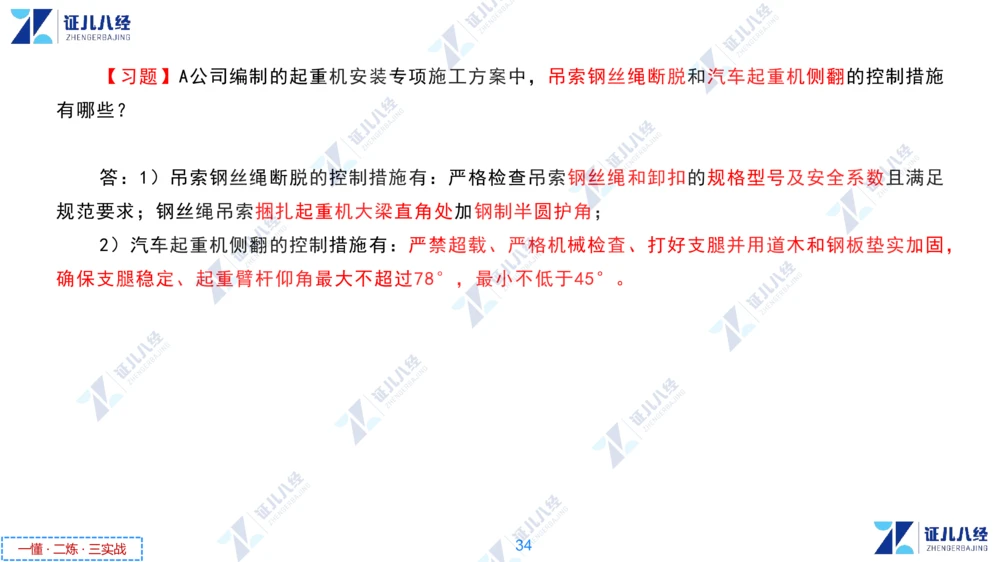

一懂 · 二炼 · 三实战【习题】A公司编制的起重机安装专项施工方案中，吊索钢丝绳断脱和汽车起重机侧翻的控制措施
有哪些？
答：1）吊索钢丝绳断脱的控制措施有：严格检查吊索钢丝绳和卸扣的规格型号及安全系数且满足
规范要求；钢丝绳吊索捆扎起重机大梁直角处加钢制半圆护角；
2）汽车起重机侧翻的控制措施有：严禁超载、严格机械检査、打好支腿并用道木和钢板垫实加固，
确保支腿稳定、起重臂杆仰角最大不超过78°，最小不低于45°。
34
一懂 · 二炼 · 三实战四、吊装方案的编制与实施

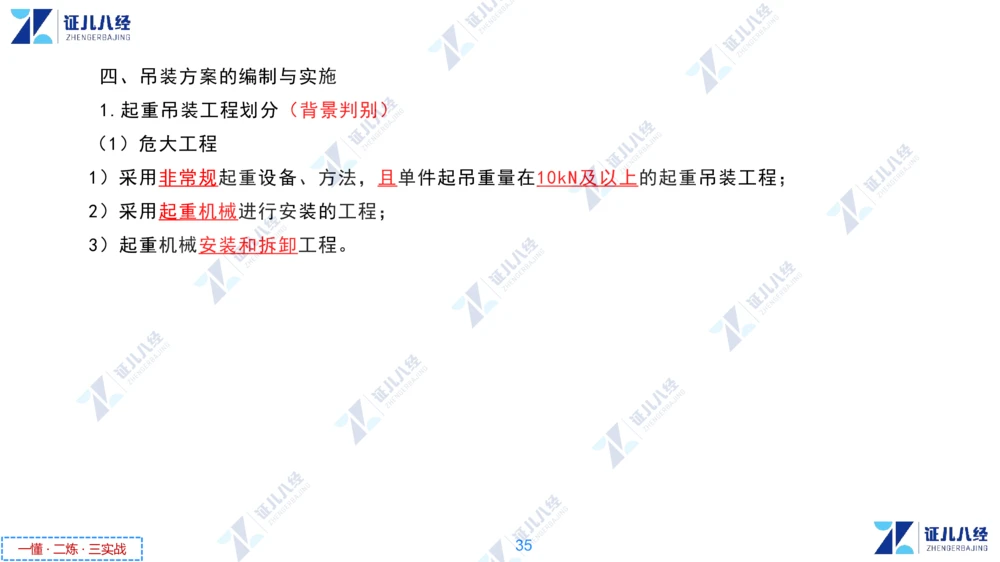

1.起重吊装工程划分（背景判别）
（1）危大工程
1）采用非常规起重设备、方法，且单件起吊重量在10kN及以上的起重吊装工程；
2）采用起重机械进行安装的工程；
3）起重机械安装和拆卸工程。
35
一懂 · 二炼 · 三实战（2）超过一定规模的危大工程
1）采用非常规起重设备、方法，且单件起吊重量在100KN及以上的起重吊装工程；
2）起重量300KN及以上，
或搭设总高度200m及以上，
或搭设基础标高在200m及以上的
起重机械安装和拆卸工程。
36
一懂 · 二炼 · 三实战2.吊装方案审批
（1）危大工程（无需论证）

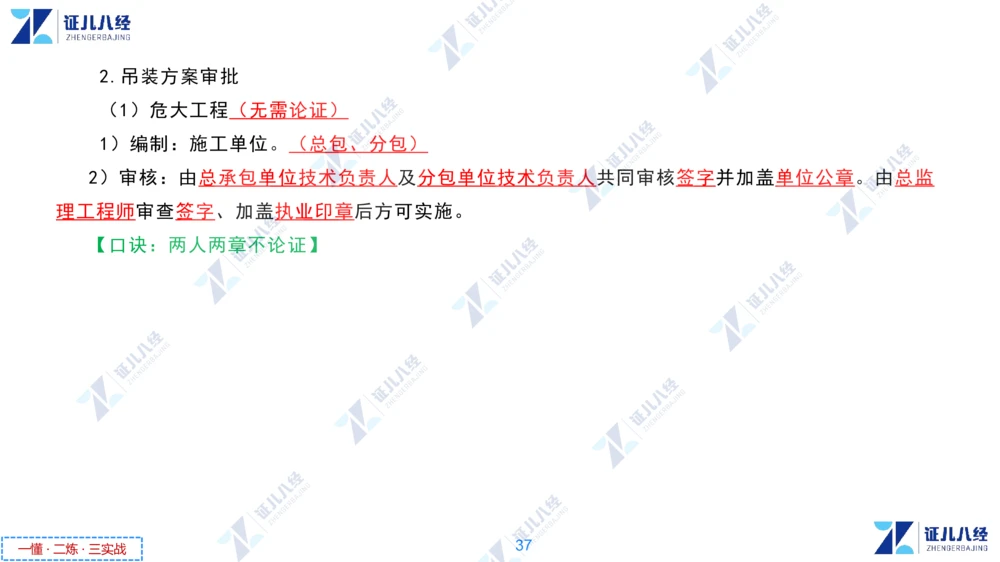

1）编制：施工单位。（总包、分包）
2）审核：由总承包单位技术负责人及分包单位技术负责人共同审核签字并加盖单位公章。由总监
理工程师审查签字、加盖执业印章后方可实施。
【口诀：两人两章不论证】
37

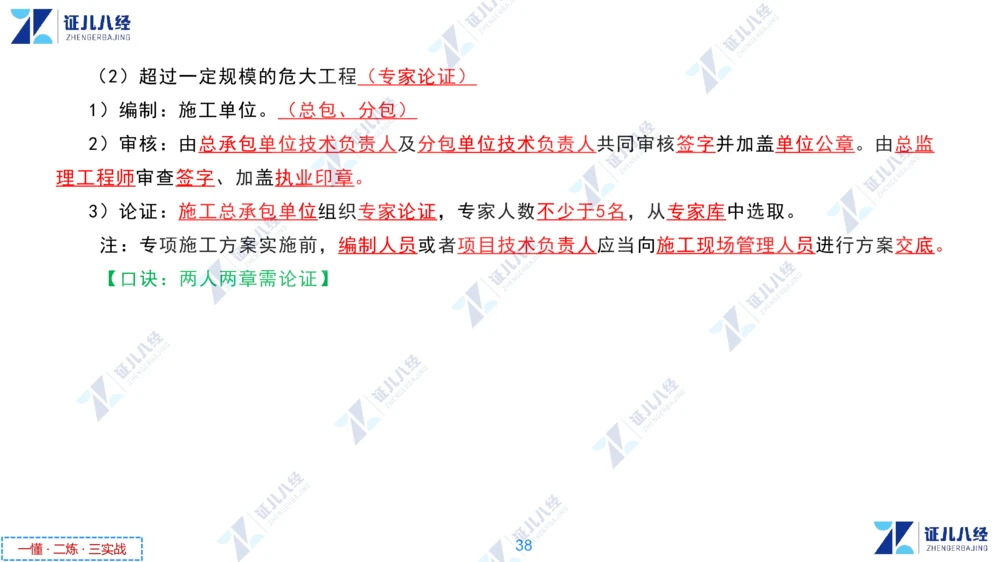

一懂 · 二炼 · 三实战（2）超过一定规模的危大工程（专家论证）
1）编制：施工单位。（总包、分包）
2）审核：由总承包单位技术负责人及分包单位技术负责人共同审核签字并加盖单位公章。由总监
理工程师审查签字、加盖执业印章。
3）论证：施工总承包单位组织专家论证，专家人数不少于5名，从专家库中选取。
注：专项施工方案实施前，编制人员或者项目技术负责人应当向施工现场管理人员进行方案交底。
【口诀：两人两章需论证】
38

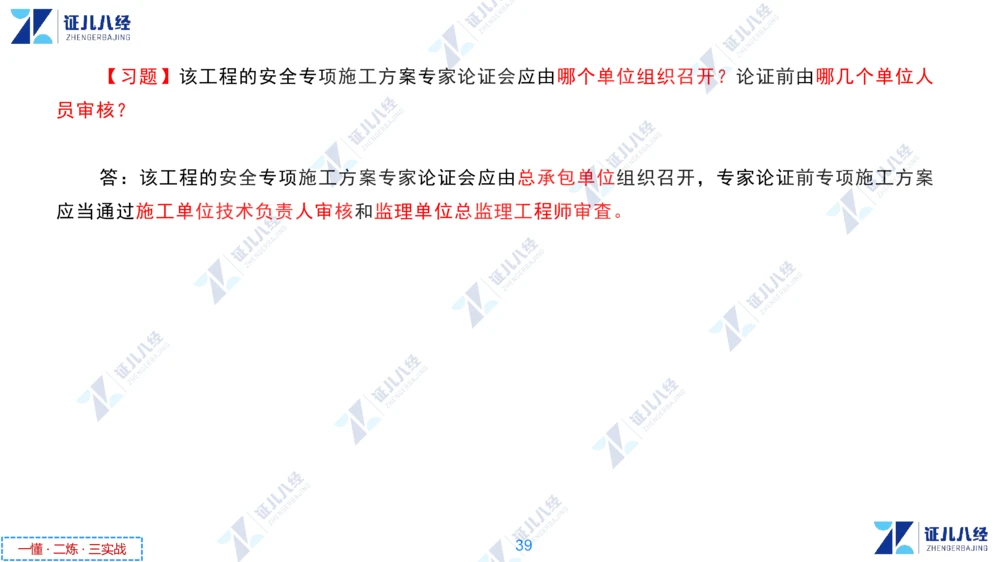

一懂 · 二炼 · 三实战【习题】该工程的安全专项施工方案专家论证会应由哪个单位组织召开？论证前由哪几个单位人
员审核？
答：该工程的安全专项施工方案专家论证会应由总承包单位组织召开，专家论证前专项施工方案
应当通过施工单位技术负责人审核和监理单位总监理工程师审査。
39

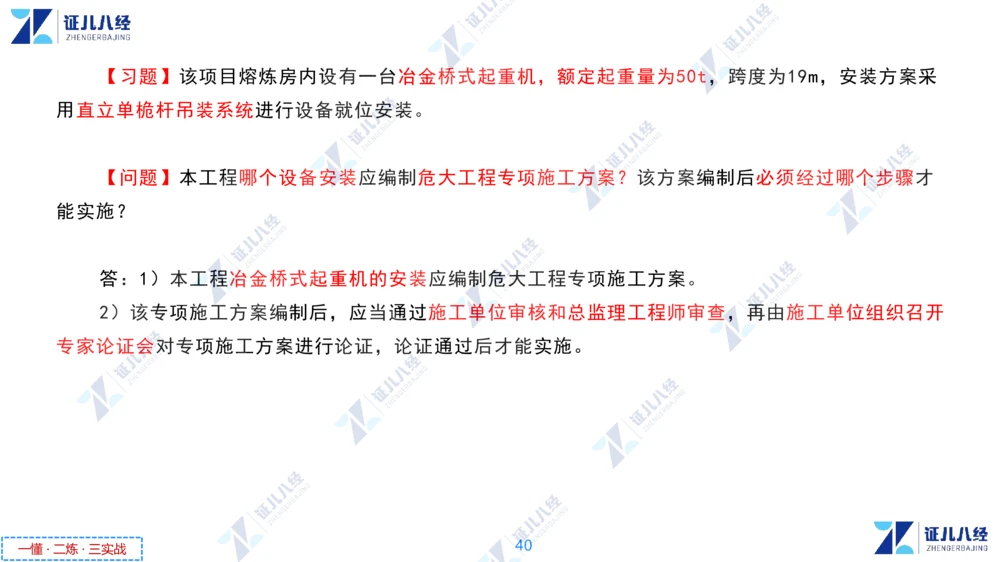

一懂 · 二炼 · 三实战【习题】该项目熔炼房内设有一台冶金桥式起重机，额定起重量为50t，跨度为19m，安装方案采
用直立单桅杆吊装系统进行设备就位安装。
【问题】本工程哪个设备安装应编制危大工程专项施工方案？该方案编制后必须经过哪个步骤才
能实施？
答：1）本工程冶金桥式起重机的安装应编制危大工程专项施工方案。
2）该专项施工方案编制后，应当通过施工单位审核和总监理工程师审查，再由施工单位组织召开
专家论证会对专项施工方案进行论证，论证通过后才能实施。
40
