5.3 实验：探究平抛运动的特点
一、基础篇
1.在做“探究平抛运动的特点”实验时，除了木板、小球、斜槽、铅笔、图钉之外，下列器材
中还需要的有________。
A．游标卡尺 B．秒表 C．坐标纸 D．天平 E．弹簧测力计 F．重锤线
2.在做“探究平抛运动的特点”实验时，下列说法正确的是( )
A．安装有斜槽的木板时，一定要注意检查斜槽末端切线是否水平、木板是否竖直
B．斜槽必须光滑
C．每次实验都要把小球从同一位置由静止释放
D．实验的目的是描出小球的运动轨迹，分析平抛运动的特点
3.实验中，下列说法正确的是________。
A．应使小球每次从斜槽上相同的位置自由滚下
B．斜槽轨道必须光滑
C．要使描出的轨迹更好地反映真实运动，记录的点应适当多一些
D．斜槽轨道末端可以不水平
4．如图甲所示，用小锤轻击弹性金属片，A球沿水平方向飞出，同时B球被松开，竖直向下运
动。
用频闪照相的方法研究A、B两球的运动。如图乙所示是它们运动过程的频闪照片。仅从照片上
看，相邻竖直线之间的距离相等，相邻水平线之间的距离不相等，据此，可以认为( )
A．A小球在水平方向做匀速运动
B．A小球在水平方向做匀加速运动
C．A小球在竖直方向做匀速运动
D．A小球在竖直方向做匀加速运动
5.引起实验结果偏差较大的原因可能是 （ ）
A．安装斜槽时，斜槽末端切线方向不水平
B．确定Oy轴时，没有用重锤线
C．斜槽不是绝对光滑的，有一定摩擦
D．空气阻力对小球运动有较大影响

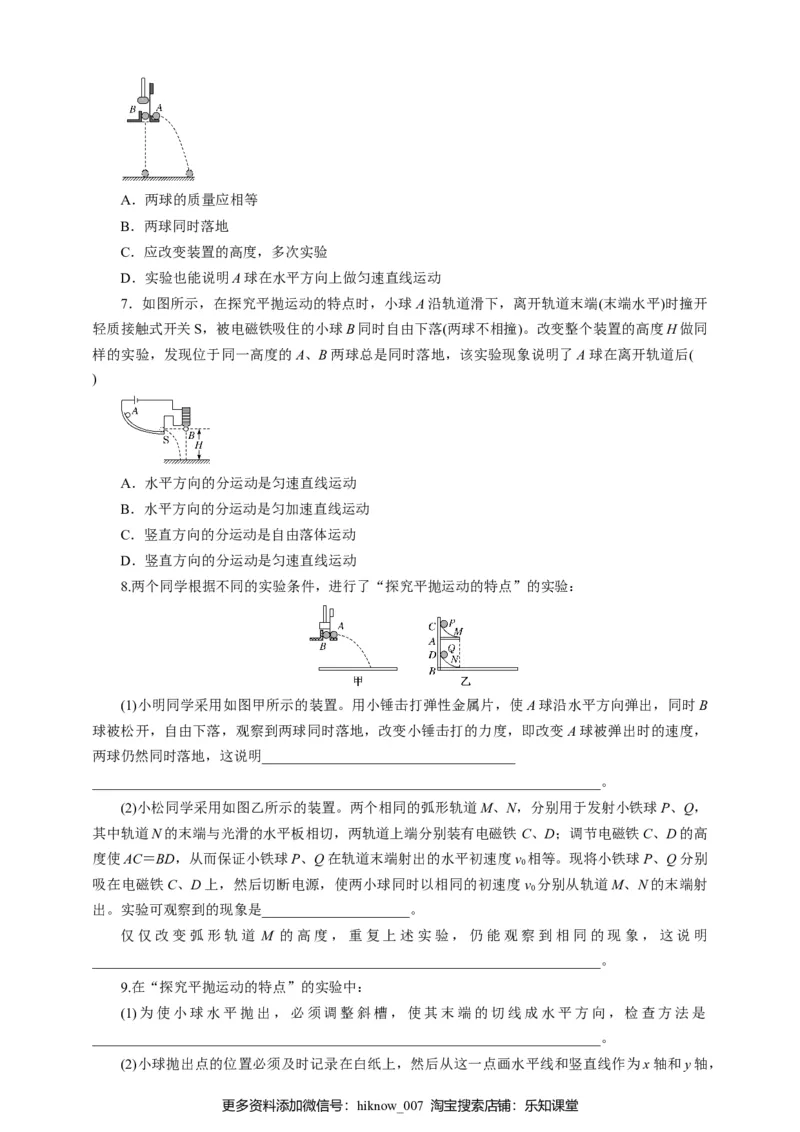

6.为了验证做平抛运动的小球在竖直方向上做自由落体运动，用如图所示的装置进行实验。小
锤打击弹性金属片，A球水平抛出，同时B球被松开，自由下落。关于该实验，下列说法中正确的
有( )
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂A．两球的质量应相等
B．两球同时落地
C．应改变装置的高度，多次实验
D．实验也能说明A球在水平方向上做匀速直线运动
7．如图所示，在探究平抛运动的特点时，小球A沿轨道滑下，离开轨道末端(末端水平)时撞开
轻质接触式开关S，被电磁铁吸住的小球B同时自由下落(两球不相撞)。改变整个装置的高度H做同
样的实验，发现位于同一高度的A、B两球总是同时落地，该实验现象说明了A球在离开轨道后(
)
A．水平方向的分运动是匀速直线运动
B．水平方向的分运动是匀加速直线运动
C．竖直方向的分运动是自由落体运动
D．竖直方向的分运动是匀速直线运动
8.两个同学根据不同的实验条件，进行了“探究平抛运动的特点”的实验：
(1)小明同学采用如图甲所示的装置。用小锤击打弹性金属片，使 A球沿水平方向弹出，同时B
球被松开，自由下落，观察到两球同时落地，改变小锤击打的力度，即改变A球被弹出时的速度，
两球仍然同时落地，这说明____________________________________
________________________________________________________________________。
(2)小松同学采用如图乙所示的装置。两个相同的弧形轨道M、N，分别用于发射小铁球P、Q，
其中轨道N的末端与光滑的水平板相切，两轨道上端分别装有电磁铁 C、D；调节电磁铁C、D的高
度使AC＝BD，从而保证小铁球P、Q在轨道末端射出的水平初速度v 相等。现将小铁球P、Q分别
0
吸在电磁铁C、D上，然后切断电源，使两小球同时以相同的初速度v 分别从轨道M、N的末端射
0
出。实验可观察到的现象是_____________________。
仅仅改变弧形轨道 M 的高度，重复上述实验，仍能观察到相同的现象，这说明
________________________________________________________________________。
9.在“探究平抛运动的特点”的实验中：
(1)为使小球水平抛出，必须调整斜槽，使其末端的切线成水平方向，检查方法是
________________________________________________________________________。
(2)小球抛出点的位置必须及时记录在白纸上，然后从这一点画水平线和竖直线作为x轴和y轴，
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂竖直线是用________来确定的。

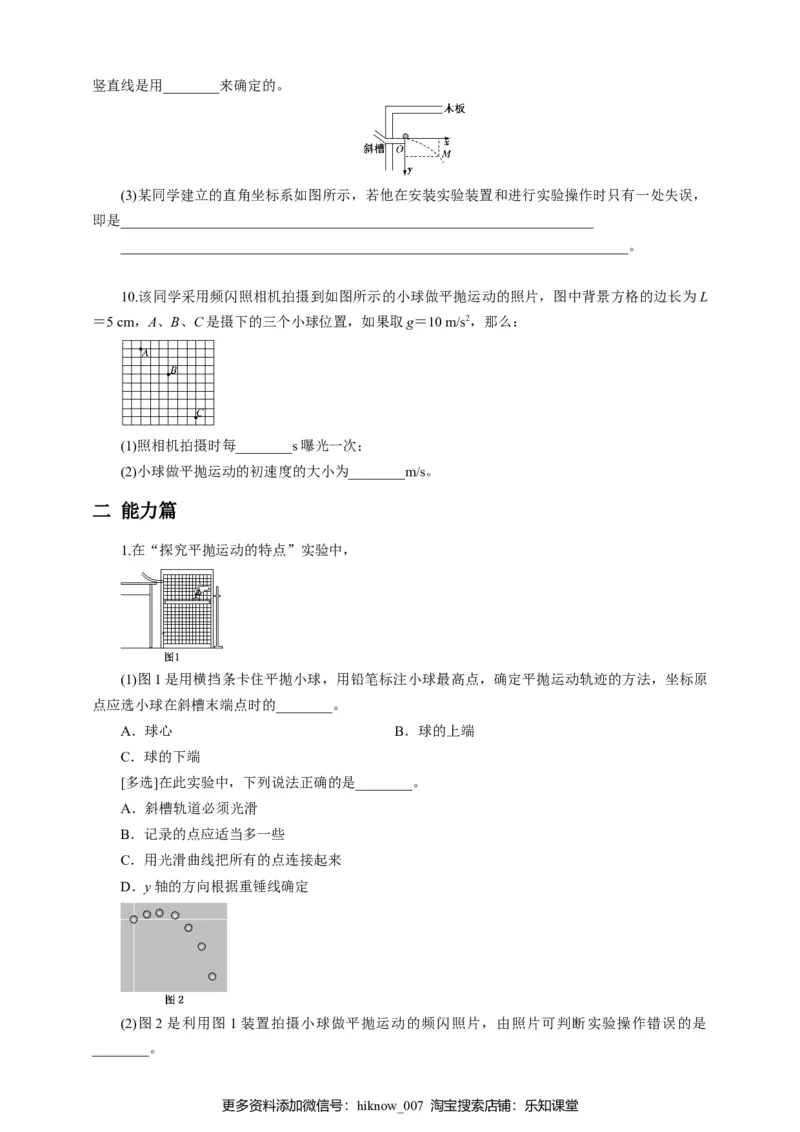

(3)某同学建立的直角坐标系如图所示，若他在安装实验装置和进行实验操作时只有一处失误，
即是___________________________________________________________________
________________________________________________________________________。
10.该同学采用频闪照相机拍摄到如图所示的小球做平抛运动的照片，图中背景方格的边长为L
＝5 cm，A、B、C是摄下的三个小球位置，如果取g＝10 m/s2，那么：
(1)照相机拍摄时每________s曝光一次；
(2)小球做平抛运动的初速度的大小为________m/s。
二 能力篇
1.在“探究平抛运动的特点”实验中，
(1)图1是用横挡条卡住平抛小球，用铅笔标注小球最高点，确定平抛运动轨迹的方法，坐标原
点应选小球在斜槽末端点时的________。
A．球心 B．球的上端
C．球的下端
[多选]在此实验中，下列说法正确的是________。
A．斜槽轨道必须光滑
B．记录的点应适当多一些
C．用光滑曲线把所有的点连接起来
D．y轴的方向根据重锤线确定
(2)图2是利用图1装置拍摄小球做平抛运动的频闪照片，由照片可判断实验操作错误的是
________。
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂A．释放小球时初速度不为0
B．释放小球的初始位置不同
C．斜槽末端切线不水平

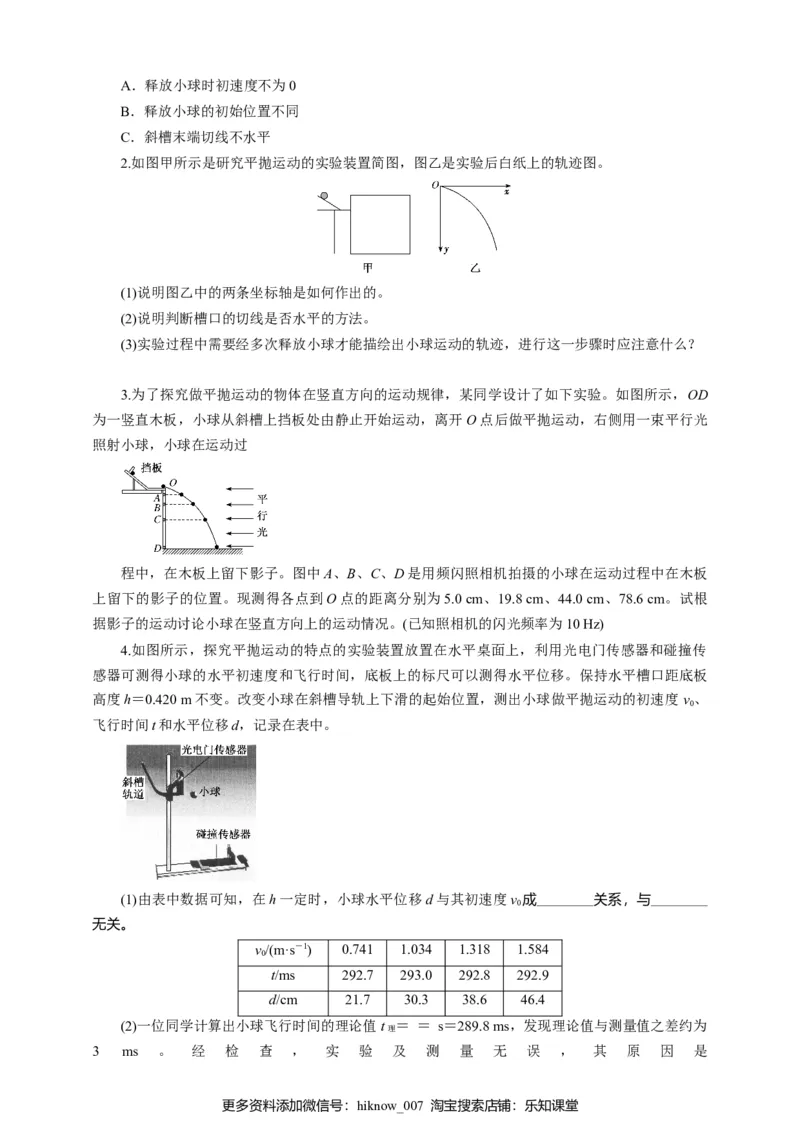

2.如图甲所示是研究平抛运动的实验装置简图，图乙是实验后白纸上的轨迹图。
(1)说明图乙中的两条坐标轴是如何作出的。
(2)说明判断槽口的切线是否水平的方法。
(3)实验过程中需要经多次释放小球才能描绘出小球运动的轨迹，进行这一步骤时应注意什么？
3.为了探究做平抛运动的物体在竖直方向的运动规律，某同学设计了如下实验。如图所示，OD
为一竖直木板，小球从斜槽上挡板处由静止开始运动，离开O点后做平抛运动，右侧用一束平行光
照射小球，小球在运动过
程中，在木板上留下影子。图中A、B、C、D是用频闪照相机拍摄的小球在运动过程中在木板
上留下的影子的位置。现测得各点到O点的距离分别为5.0 cm、19.8 cm、44.0 cm、78.6 cm。试根
据影子的运动讨论小球在竖直方向上的运动情况。(已知照相机的闪光频率为10 Hz)
4.如图所示，探究平抛运动的特点的实验装置放置在水平桌面上，利用光电门传感器和碰撞传
感器可测得小球的水平初速度和飞行时间，底板上的标尺可以测得水平位移。保持水平槽口距底板
高度h＝0.420 m不变。改变小球在斜槽导轨上下滑的起始位置，测出小球做平抛运动的初速度 v 、
0
飞行时间t和水平位移d，记录在表中。
(1)由表中数据可知，在h一定时，小球水平位移d与其初速度v 成________关系，与________
0
无关。
v/(m·s－1) 0.741 1.034 1.318 1.584
0
t/ms 292.7 293.0 292.8 292.9
d/cm 21.7 30.3 38.6 46.4
(2)一位同学计算出小球飞行时间的理论值t ＝ ＝ s＝289.8 ms，发现理论值与测量值之差约为
理
3 ms 。 经 检 查 ， 实 验 及 测 量 无 误 ， 其 原 因 是
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂________________________________________________________________________
_______________________________________________________________________。

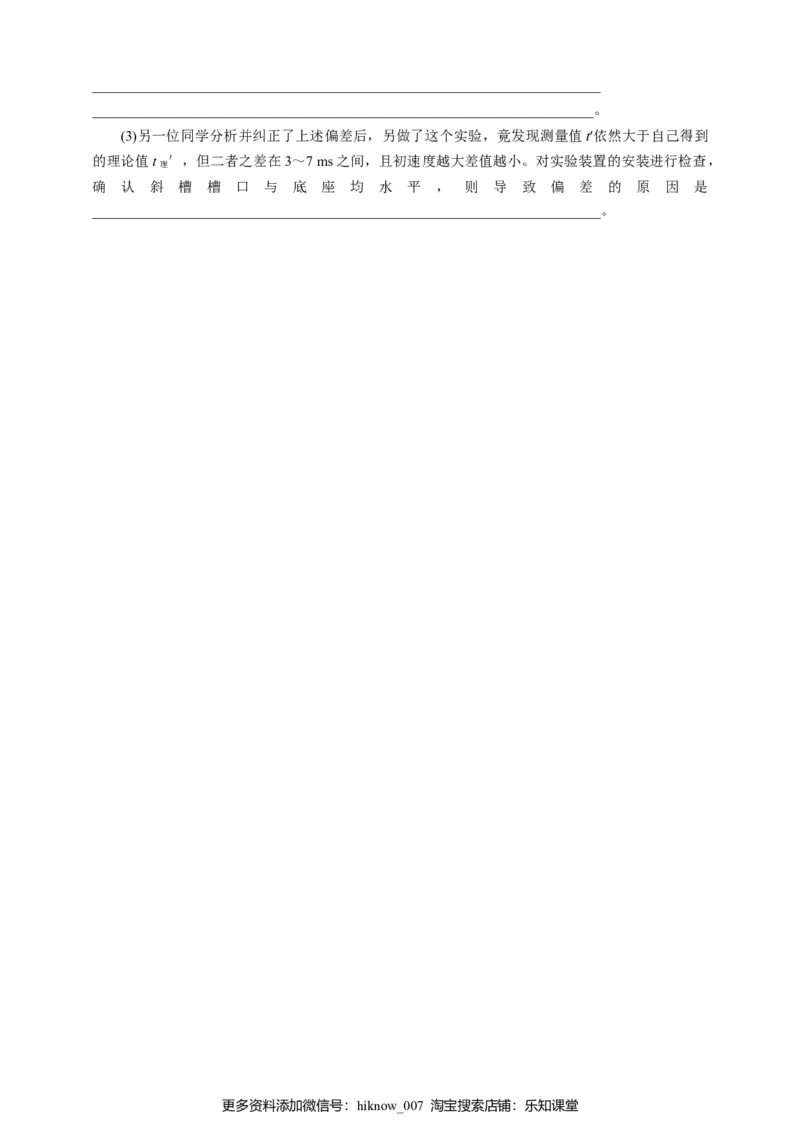

(3)另一位同学分析并纠正了上述偏差后，另做了这个实验，竟发现测量值t′依然大于自己得到
的理论值t ′，但二者之差在3～7 ms之间，且初速度越大差值越小。对实验装置的安装进行检查，
理
确 认 斜 槽 槽 口 与 底 座 均 水 平 ， 则 导 致 偏 差 的 原 因 是
________________________________________________________________________。
