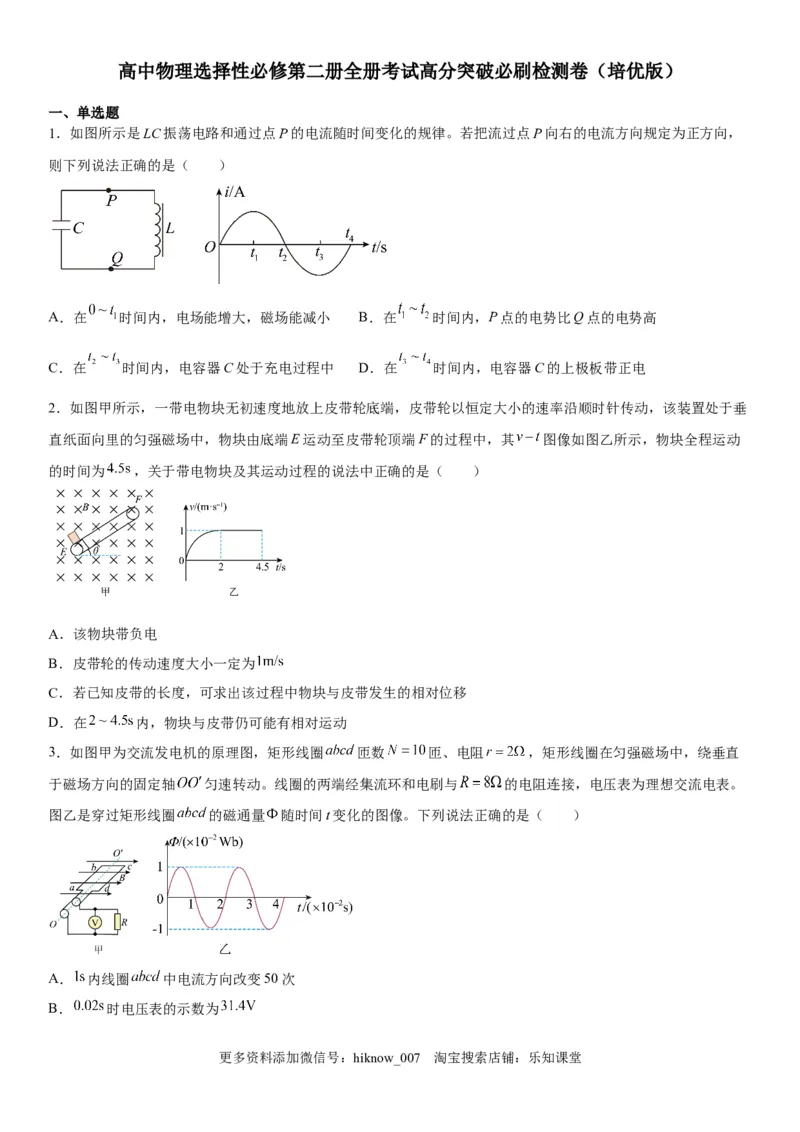

高中物理选择性必修第二册全册考试高分突破必刷检测卷（培优版）
一、单选题
1．如图所示是LC振荡电路和通过点P的电流随时间变化的规律。若把流过点P向右的电流方向规定为正方向，
则下列说法正确的是（ ）
A．在 时间内，电场能增大，磁场能减小 B．在 时间内，P点的电势比Q点的电势高
C．在 时间内，电容器C处于充电过程中 D．在 时间内，电容器C的上极板带正电
2．如图甲所示，一带电物块无初速度地放上皮带轮底端，皮带轮以恒定大小的速率沿顺时针传动，该装置处于垂
直纸面向里的匀强磁场中，物块由底端E运动至皮带轮顶端F的过程中，其 图像如图乙所示，物块全程运动
的时间为 ，关于带电物块及其运动过程的说法中正确的是（ ）
A．该物块带负电
B．皮带轮的传动速度大小一定为
C．若已知皮带的长度，可求出该过程中物块与皮带发生的相对位移
D．在 内，物块与皮带仍可能有相对运动
3．如图甲为交流发电机的原理图，矩形线圈 匝数 匝、电阻 ，矩形线圈在匀强磁场中，绕垂直
于磁场方向的固定轴 匀速转动。线圈的两端经集流环和电刷与 的电阻连接，电压表为理想交流电表。
图乙是穿过矩形线圈 的磁通量 随时间t变化的图像。下列说法正确的是（ ）
A． 内线圈 中电流方向改变50次
B． 时电压表的示数为

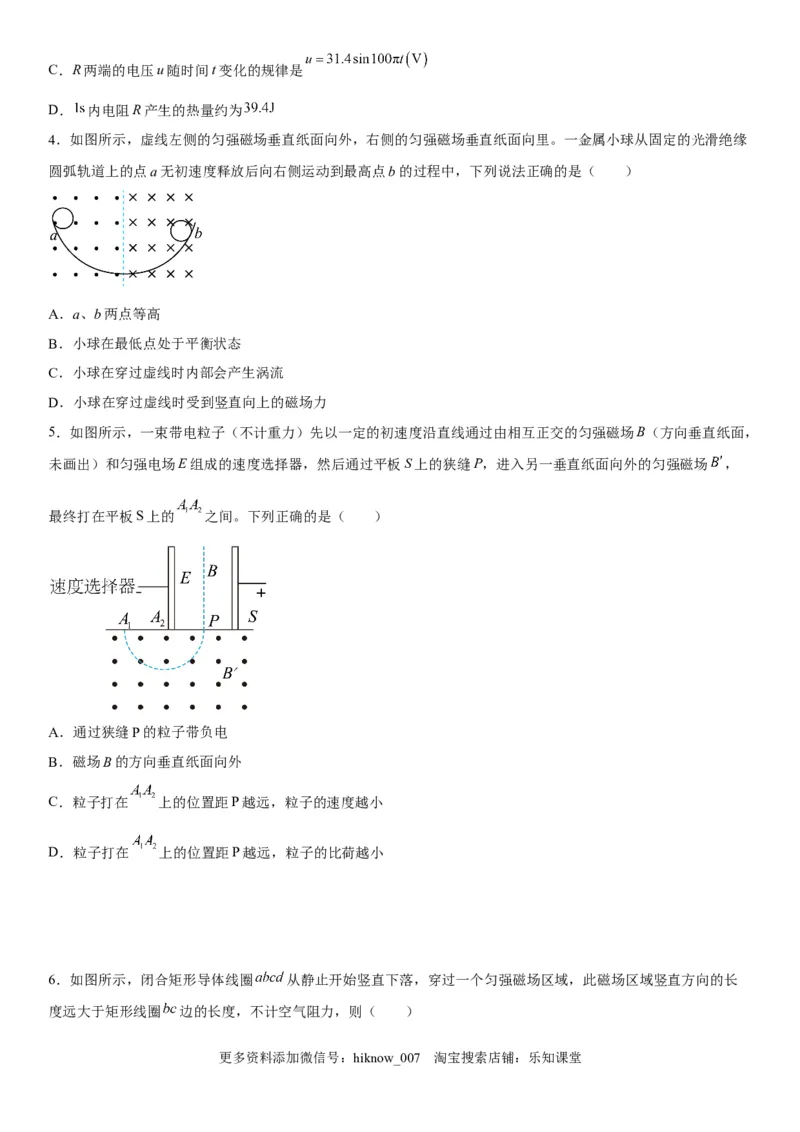

更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂C．R两端的电压u随时间t变化的规律是
D． 内电阻R产生的热量约为
4．如图所示，虚线左侧的匀强磁场垂直纸面向外，右侧的匀强磁场垂直纸面向里。一金属小球从固定的光滑绝缘
圆弧轨道上的点a无初速度释放后向右侧运动到最高点b的过程中，下列说法正确的是（ ）
A．a、b两点等高
B．小球在最低点处于平衡状态
C．小球在穿过虚线时内部会产生涡流
D．小球在穿过虚线时受到竖直向上的磁场力
5．如图所示，一束带电粒子（不计重力）先以一定的初速度沿直线通过由相互正交的匀强磁场B（方向垂直纸面，
未画出）和匀强电场E组成的速度选择器，然后通过平板S上的狭缝P，进入另一垂直纸面向外的匀强磁场 ，
最终打在平板S上的 之间。下列正确的是（ ）
A．通过狭缝P的粒子带负电
B．磁场B的方向垂直纸面向外
C．粒子打在 上的位置距P越远，粒子的速度越小
D．粒子打在 上的位置距P越远，粒子的比荷越小

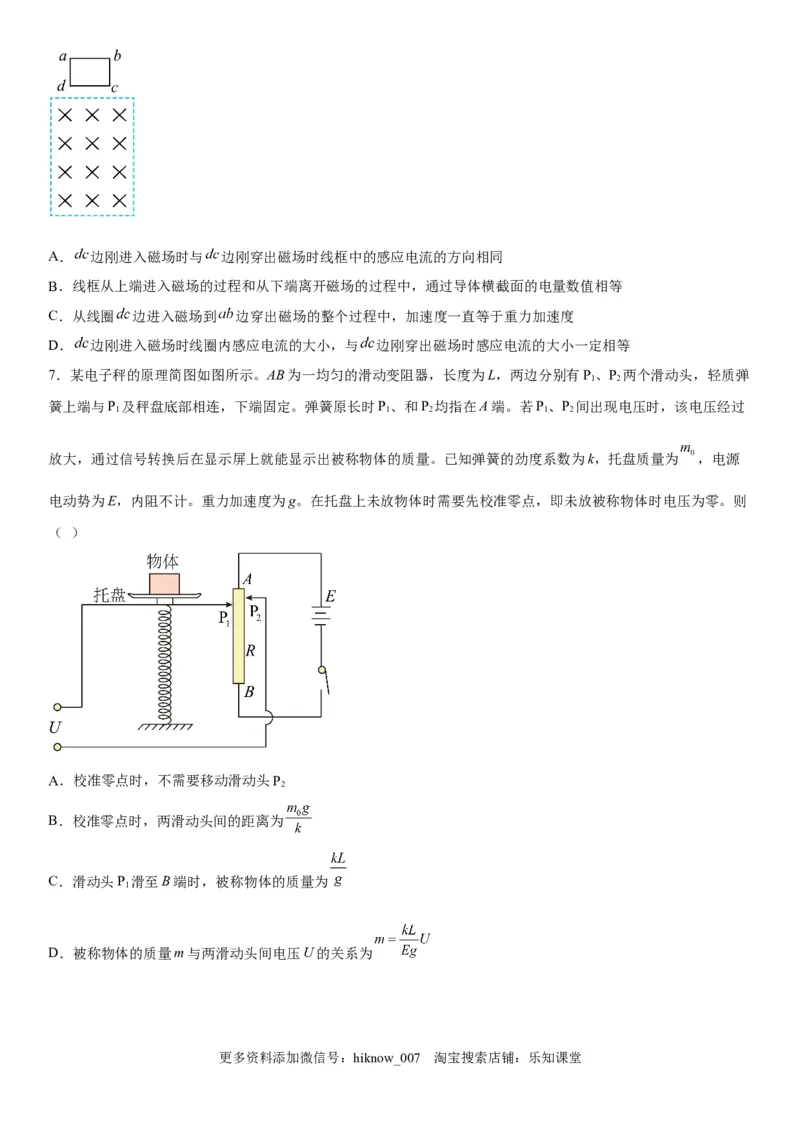

6．如图所示，闭合矩形导体线圈 从静止开始竖直下落，穿过一个匀强磁场区域，此磁场区域竖直方向的长
度远大于矩形线圈 边的长度，不计空气阻力，则（ ）
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂A． 边刚进入磁场时与 边刚穿出磁场时线框中的感应电流的方向相同
B．线框从上端进入磁场的过程和从下端离开磁场的过程中，通过导体横截面的电量数值相等
C．从线圈 边进入磁场到 边穿出磁场的整个过程中，加速度一直等于重力加速度
D． 边刚进入磁场时线圈内感应电流的大小，与 边刚穿出磁场时感应电流的大小一定相等
7．某电子秤的原理简图如图所示。AB为一均匀的滑动变阻器，长度为L，两边分别有P、P 两个滑动头，轻质弹
1 2
簧上端与P 及秤盘底部相连，下端固定。弹簧原长时P、和P 均指在A端。若P、P 间出现电压时，该电压经过
1 1 2 1 2
放大，通过信号转换后在显示屏上就能显示出被称物体的质量。已知弹簧的劲度系数为k，托盘质量为 ，电源
电动势为E，内阻不计。重力加速度为g。在托盘上未放物体时需要先校准零点，即未放被称物体时电压为零。则
（ ）
A．校准零点时，不需要移动滑动头P
2
B．校准零点时，两滑动头间的距离为
C．滑动头P 滑至B端时，被称物体的质量为
1
D．被称物体的质量m与两滑动头间电压U的关系为

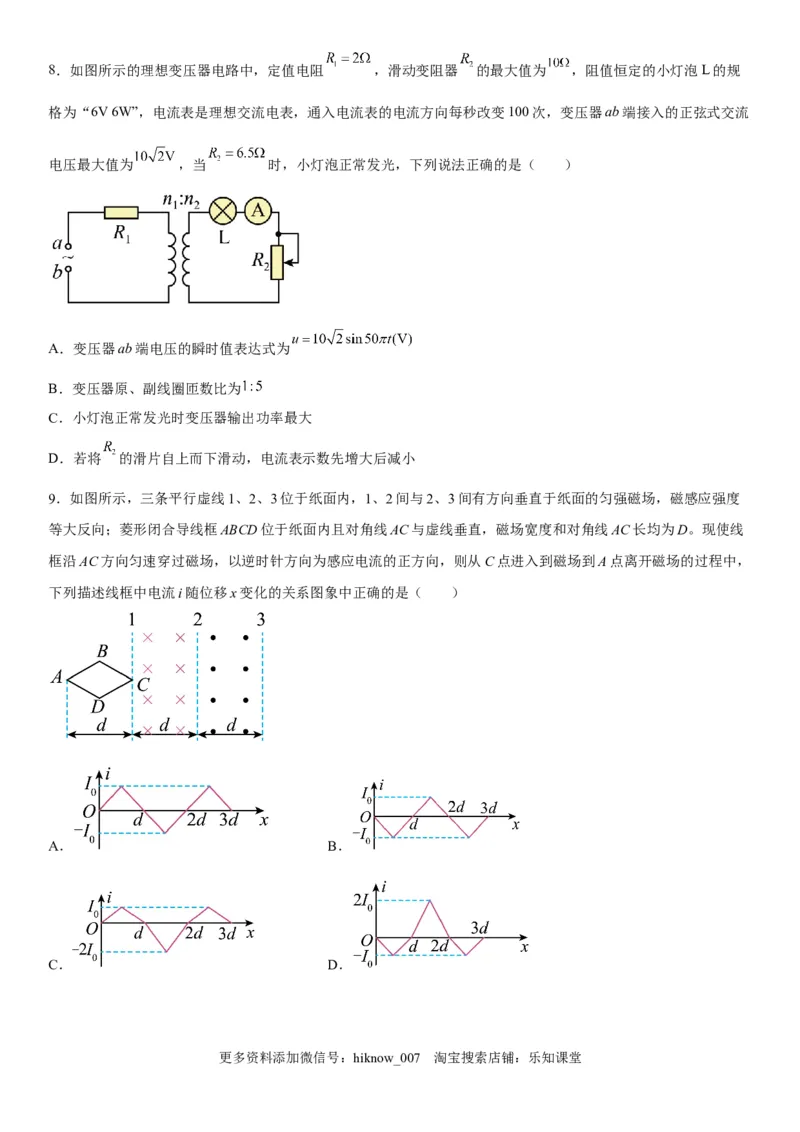

更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂8．如图所示的理想变压器电路中，定值电阻 ，滑动变阻器 的最大值为 ，阻值恒定的小灯泡L的规
格为“6V 6W”，电流表是理想交流电表，通入电流表的电流方向每秒改变100次，变压器ab端接入的正弦式交流
电压最大值为 ，当 时，小灯泡正常发光，下列说法正确的是（ ）
A．变压器ab端电压的瞬时值表达式为
B．变压器原、副线圈匝数比为
C．小灯泡正常发光时变压器输出功率最大
D．若将 的滑片自上而下滑动，电流表示数先增大后减小
9．如图所示，三条平行虚线1、2、3位于纸面内，1、2间与2、3间有方向垂直于纸面的匀强磁场，磁感应强度
等大反向；菱形闭合导线框ABCD位于纸面内且对角线AC与虚线垂直，磁场宽度和对角线AC长均为D。现使线
框沿AC方向匀速穿过磁场，以逆时针方向为感应电流的正方向，则从C点进入到磁场到A点离开磁场的过程中，
下列描述线框中电流i随位移x变化的关系图象中正确的是（ ）
A． B．
C． D．
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂10．如图所示，水平间距为L，半径为r的二分之一光滑圆弧导轨， 为导轨最低位置， 与 为最高位置且
等高，右侧连接阻值为R的电阻，圆弧导轨所在区域有磁感应强度为B、方向竖直向上的匀强磁场。现有一根金属
棒在外力的作用下以速度 从 沿导轨做匀速圆周运动至 处，金属棒与导轨始终接触良好，金属棒与导轨的
电阻均不计，则该过程中（ ）
A．经过最低位置 处时，通过电阻R的电流最小
B．经过最低位置 处时，通过金属棒的电流方向为
C．通过电阻R的电荷量为
D．电阻R上产生的热量为
二、多选题
11．为保证师生用电安全，学校电路系统中安装有由热敏电阻制成的温度监测器，如图所示为理想变压器，原、
副线圈匝数比为 ，原线圈接交流电压 ，图中电压表和电流表为理想电表， 为阻值随温
度的升高而减小的热敏电阻， 为定值电阻，则下列说法正确的是（ ）
A．变压器输入与输出功率之比为 B．变压器副线圈中电流的频率为
C．当 处温度升高时，电压表示数不变 D．当 处温度升高时，电流表示数减小

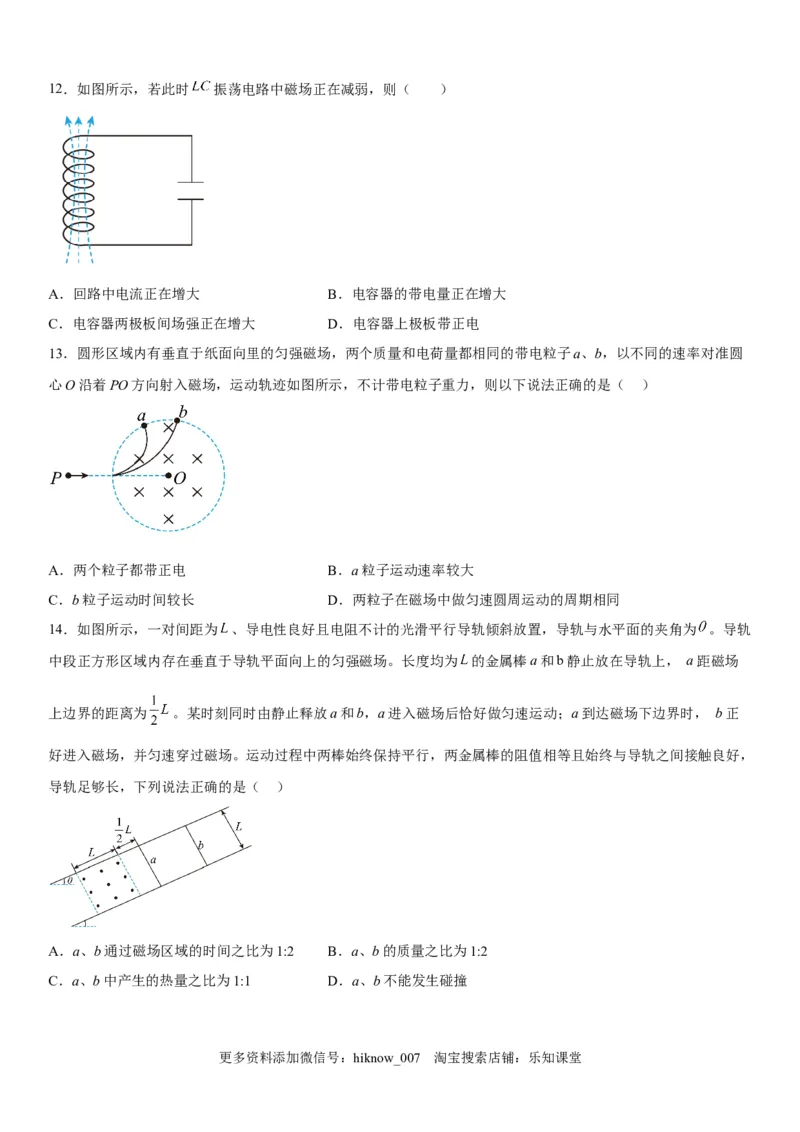

更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂12．如图所示，若此时 振荡电路中磁场正在减弱，则（ ）
A．回路中电流正在增大 B．电容器的带电量正在增大
C．电容器两极板间场强正在增大 D．电容器上极板带正电
13．圆形区域内有垂直于纸面向里的匀强磁场，两个质量和电荷量都相同的带电粒子a、b，以不同的速率对准圆
心O沿着PO方向射入磁场，运动轨迹如图所示，不计带电粒子重力，则以下说法正确的是（ ）
A．两个粒子都带正电 B．a粒子运动速率较大
C．b粒子运动时间较长 D．两粒子在磁场中做匀速圆周运动的周期相同
14．如图所示，一对间距为 、导电性良好且电阻不计的光滑平行导轨倾斜放置，导轨与水平面的夹角为 。导轨
中段正方形区域内存在垂直于导轨平面向上的匀强磁场。长度均为 的金属棒a和b静止放在导轨上， a距磁场
上边界的距离为 。某时刻同时由静止释放a和b，a进入磁场后恰好做匀速运动；a到达磁场下边界时， b正
好进入磁场，并匀速穿过磁场。运动过程中两棒始终保持平行，两金属棒的阻值相等且始终与导轨之间接触良好，
导轨足够长，下列说法正确的是（ ）
A．a、b通过磁场区域的时间之比为1:2 B．a、b的质量之比为1:2
C．a、b中产生的热量之比为1:1 D．a、b不能发生碰撞

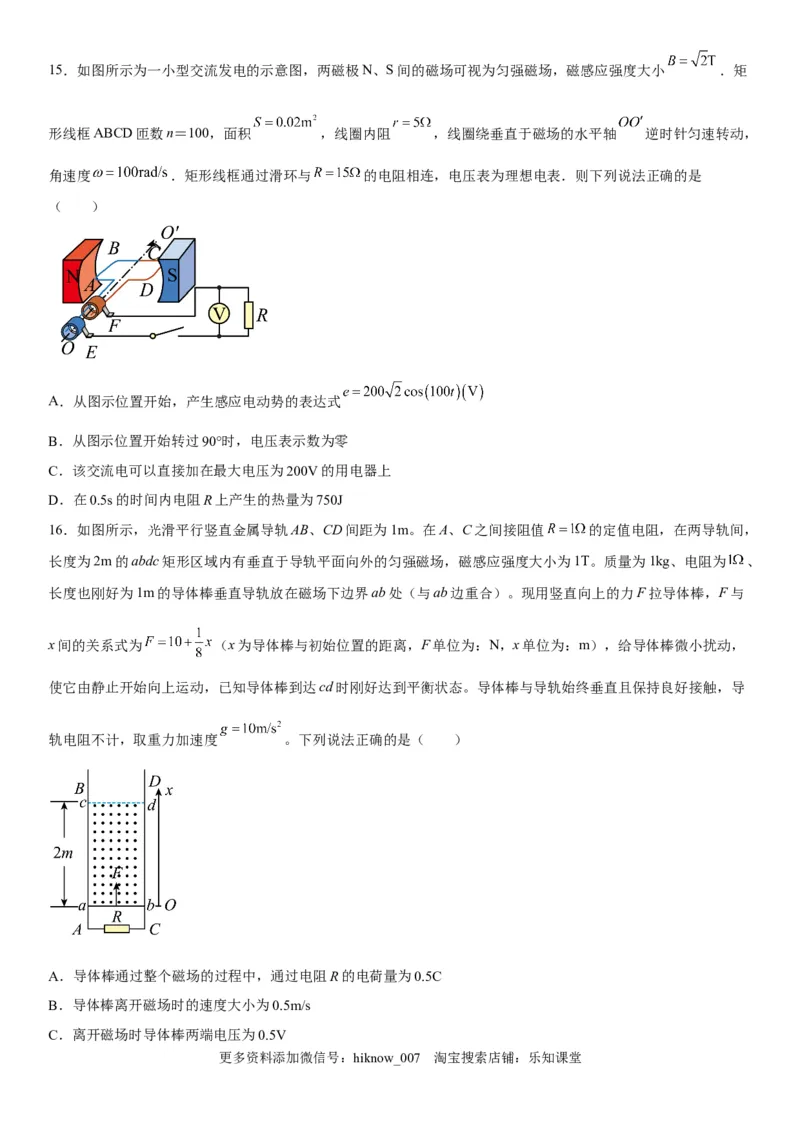

更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂15．如图所示为一小型交流发电的示意图，两磁极N、S间的磁场可视为匀强磁场，磁感应强度大小 ．矩
形线框ABCD匝数n＝100，面积 ，线圈内阻 ，线圈绕垂直于磁场的水平轴 逆时针匀速转动，
角速度 ．矩形线框通过滑环与 的电阻相连，电压表为理想电表．则下列说法正确的是
（ ）
A．从图示位置开始，产生感应电动势的表达式
B．从图示位置开始转过90°时，电压表示数为零
C．该交流电可以直接加在最大电压为200V的用电器上
D．在0.5s的时间内电阻R上产生的热量为750J
16．如图所示，光滑平行竖直金属导轨AB、CD间距为1m。在A、C之间接阻值 的定值电阻，在两导轨间，
长度为2m的abdc矩形区域内有垂直于导轨平面向外的匀强磁场，磁感应强度大小为1T。质量为1kg、电阻为 、
长度也刚好为1m的导体棒垂直导轨放在磁场下边界ab处（与ab边重合）。现用竖直向上的力F拉导体棒，F与
x间的关系式为 （x为导体棒与初始位置的距离，F单位为：N，x单位为：m），给导体棒微小扰动，
使它由静止开始向上运动，已知导体棒到达cd时刚好达到平衡状态。导体棒与导轨始终垂直且保持良好接触，导
轨电阻不计，取重力加速度 。下列说法正确的是（ ）
A．导体棒通过整个磁场的过程中，通过电阻R的电荷量为0.5C
B．导体棒离开磁场时的速度大小为0.5m/s
C．离开磁场时导体棒两端电压为0.5V
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂D．导体棒通过整个磁场的过程中，电阻R产生焦耳热为0.0625J
三、实验题

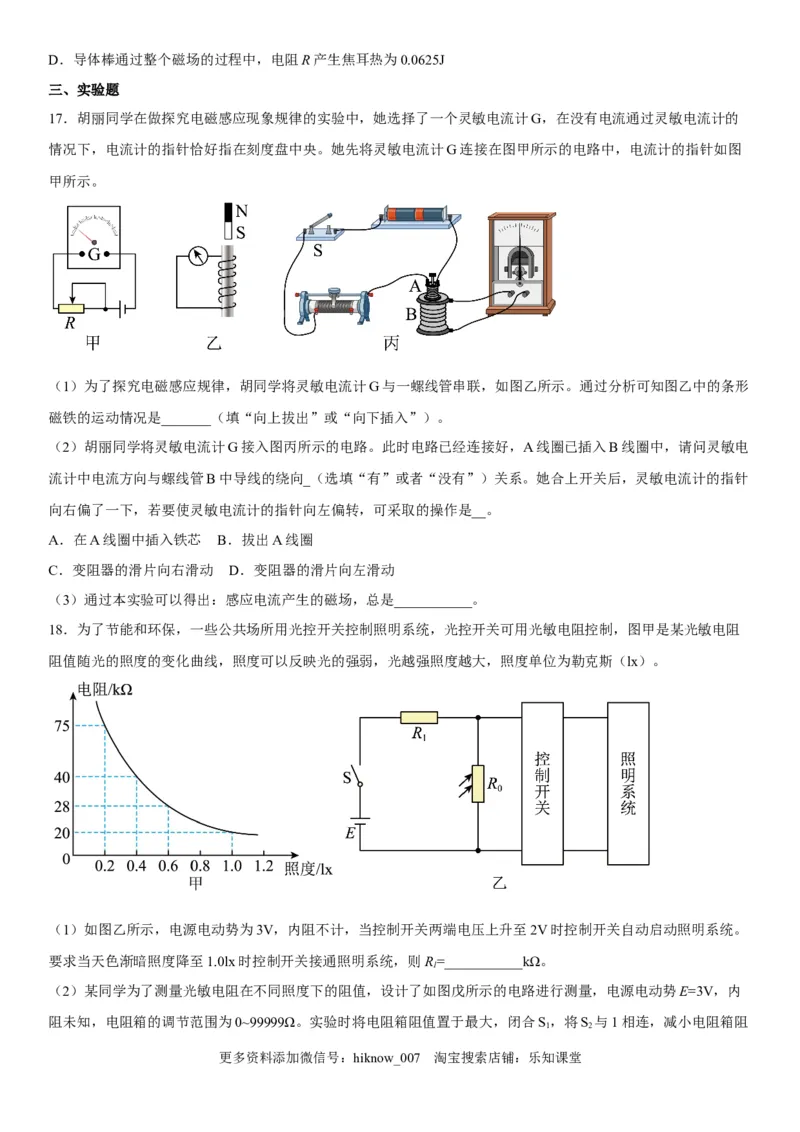

17．胡丽同学在做探究电磁感应现象规律的实验中，她选择了一个灵敏电流计G，在没有电流通过灵敏电流计的
情况下，电流计的指针恰好指在刻度盘中央。她先将灵敏电流计G连接在图甲所示的电路中，电流计的指针如图
甲所示。
（1）为了探究电磁感应规律，胡同学将灵敏电流计G与一螺线管串联，如图乙所示。通过分析可知图乙中的条形
磁铁的运动情况是_______（填“向上拔出”或“向下插入”）。
（2）胡丽同学将灵敏电流计G接入图丙所示的电路。此时电路已经连接好，A线圈已插入B线圈中，请问灵敏电
流计中电流方向与螺线管B中导线的绕向_（选填“有”或者“没有”）关系。她合上开关后，灵敏电流计的指针
向右偏了一下，若要使灵敏电流计的指针向左偏转，可采取的操作是__。
A．在A线圈中插入铁芯 B．拔出A线圈
C．变阻器的滑片向右滑动 D．变阻器的滑片向左滑动
（3）通过本实验可以得出：感应电流产生的磁场，总是___________。
18．为了节能和环保，一些公共场所用光控开关控制照明系统，光控开关可用光敏电阻控制，图甲是某光敏电阻
阻值随光的照度的变化曲线，照度可以反映光的强弱，光越强照度越大，照度单位为勒克斯（lx）。
（1）如图乙所示，电源电动势为3V，内阻不计，当控制开关两端电压上升至2V时控制开关自动启动照明系统。
要求当天色渐暗照度降至1.0lx时控制开关接通照明系统，则R=___________kΩ。
1
（2）某同学为了测量光敏电阻在不同照度下的阻值，设计了如图戊所示的电路进行测量，电源电动势E=3V，内
阻未知，电阻箱的调节范围为0~99999Ω。实验时将电阻箱阻值置于最大，闭合S，将S 与1相连，减小电阻箱阻
1 2
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂值，使灵敏电流计的示数为I，图丙为实验时电阻箱的阻值，其读数为___________kΩ；然后将S 与2相连，调节
2
电阻箱的阻值如图丁所示，此时电流表的示数恰好为I，则光敏电阻的阻值R=___________kΩ。
0
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂四、解答题
19．一矩形线圈放置在如图所示的匀强磁场中，匀强磁场的磁感应强度大小为B，线圈的面积为S、匝数为n、总
电阻为r。外电路中接入电阻R，线圈在 时刻开始从图示位置以角速度 绕轴匀速转动，求：
（1）线圈中的感应电动势的瞬时值的表达式；
（2）从 到 过程中，线圈中的感应电动势的平均值；
（3）外电路R消耗的功率。
20．如图所示，在 直角坐标系中，第Ⅰ象限部分区域内分布着方向垂直纸面向里的匀强磁场，第Ⅱ象限内分布
着方向沿 轴负方向的匀强电场。初速度为零、带电量为 、质量为 的离子经过电压为 的电场加速后，从 上
的 点垂直 轴进入第一象限，经磁场偏转后过 轴上的 点且垂直 轴进入电场区域，在电场中偏转并击中 轴
上的 点，速度与 轴负向夹角为 。已知 ， 。（忽略重力影响）
（1）求射入磁场时的速度 ；
（2）求电场强度 的大小；
（3）实际科学研究中，要考虑磁场的占地面积。若仍满足上述粒子的运动轨迹，设置一个矩形磁场，则矩形磁场
的最小面积为多少？

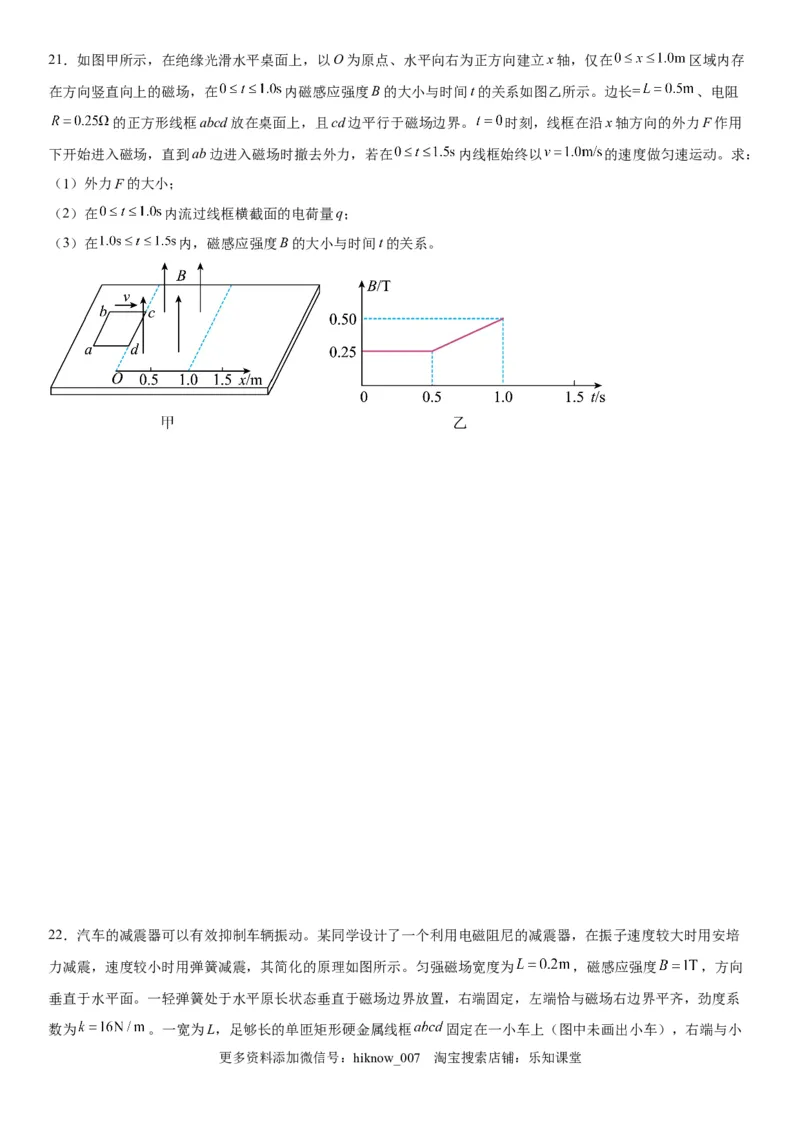

更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂21．如图甲所示，在绝缘光滑水平桌面上，以O为原点、水平向右为正方向建立x轴，仅在 区域内存
在方向竖直向上的磁场，在 内磁感应强度B的大小与时间t的关系如图乙所示。边长= 、电阻
的正方形线框abcd放在桌面上，且cd边平行于磁场边界。 时刻，线框在沿x轴方向的外力F作用
下开始进入磁场，直到ab边进入磁场时撤去外力，若在 内线框始终以 的速度做匀速运动。求：
（1）外力F的大小；
（2）在 内流过线框横截面的电荷量q；
（3）在 内，磁感应强度B的大小与时间t的关系。
22．汽车的减震器可以有效抑制车辆振动。某同学设计了一个利用电磁阻尼的减震器，在振子速度较大时用安培
力减震，速度较小时用弹簧减震，其简化的原理如图所示。匀强磁场宽度为 ，磁感应强度 ，方向
垂直于水平面。一轻弹簧处于水平原长状态垂直于磁场边界放置，右端固定，左端恰与磁场右边界平齐，劲度系
数为 。一宽为L，足够长的单匝矩形硬金属线框 固定在一小车上（图中未画出小车），右端与小

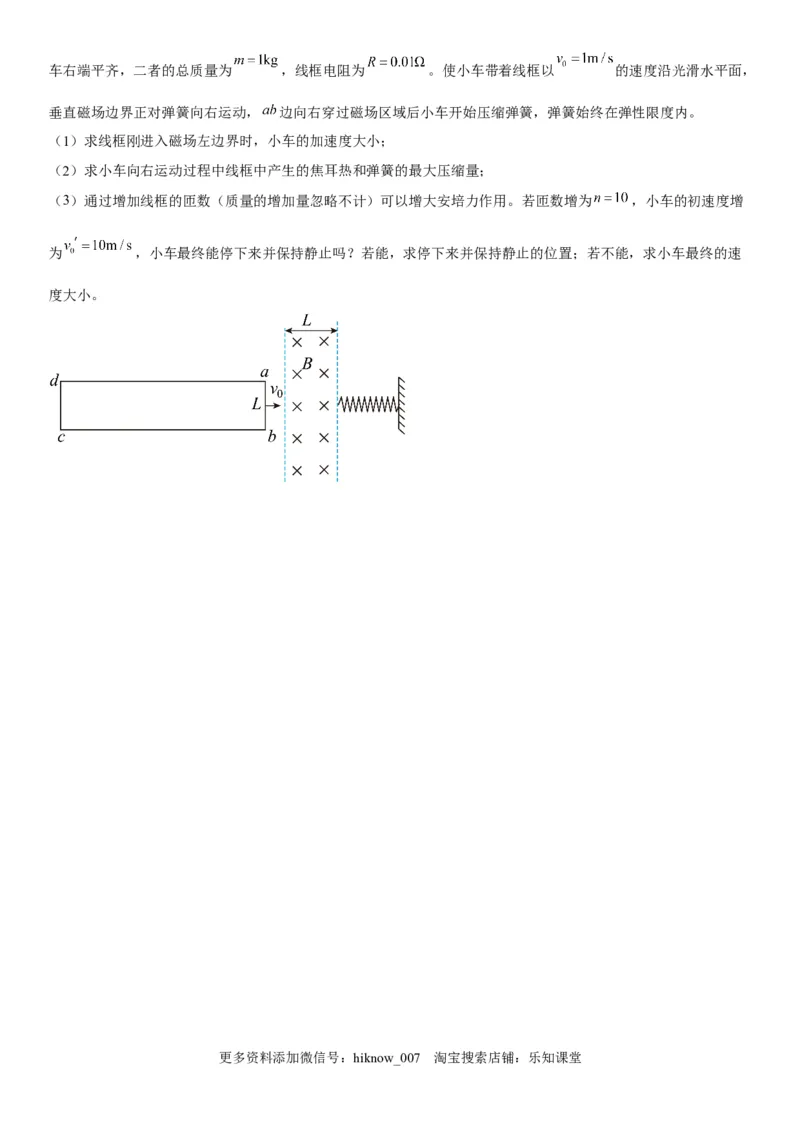

更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂车右端平齐，二者的总质量为 ，线框电阻为 。使小车带着线框以 的速度沿光滑水平面，
垂直磁场边界正对弹簧向右运动， 边向右穿过磁场区域后小车开始压缩弹簧，弹簧始终在弹性限度内。
（1）求线框刚进入磁场左边界时，小车的加速度大小；
（2）求小车向右运动过程中线框中产生的焦耳热和弹簧的最大压缩量；
（3）通过增加线框的匝数（质量的增加量忽略不计）可以增大安培力作用。若匝数增为 ，小车的初速度增
为 ，小车最终能停下来并保持静止吗？若能，求停下来并保持静止的位置；若不能，求小车最终的速
度大小。
