电力系统基本概念及继电保护基本原理
电力系统基本概念
一、电力系统的组成
1、电能在现代社会中的地位及优点：
1)、电能在现代社会中是最重要、也是最方便的能源；
2)、它可以方便地转化为别的形式的能，如机械能、热能、光能、化学能等；
3)、易于实现输送和分配；
4)、应用规模也很灵活。

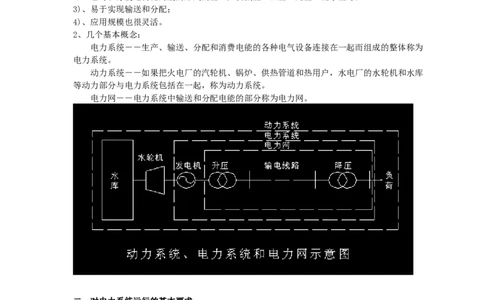

2、几个基本概念：
电力系统－－生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为
电力系统。
动力系统－－如果把火电厂的汽轮机、锅炉、供热管道和热用户，水电厂的水轮机和水库
等动力部分与电力系统包括在一起，称为动力系统。
电力网－－电力系统中输送和分配电能的部分称为电力网。
二、对电力系统运行的基本要求
1、电力系统运行的基本特点：
1）电能不能大量存储：生产、输送、分配和消费同时进行；
2）电力系统的暂态过程非常短促；
3）与国民经济的各部门及人民日常生活有着极为密切的关系，供电的突然中断会带来严重的
后果。
2、根据以上电力系统的特点，对其的基本要求是：
1）保证安全可靠供电；具体做法为：
A 严密监视设备的运行状态和认真维修设备以减少其事故的发生；
B 不断提高运行员的技术水平，减少误操作的次数；
0C 系统具备有足够的有功及无功电源；
D 完善电力系统的结构，提高抗干扰能力；
E 利用现代的高科技实现对系统的控制和监视；
F 根据对用电可靠性的要求，降负荷按等级划分。
2）要有符合要求的电能质量（电压和频率）；
3）要有良好的经济性：降低耗媒率，降低线损等。

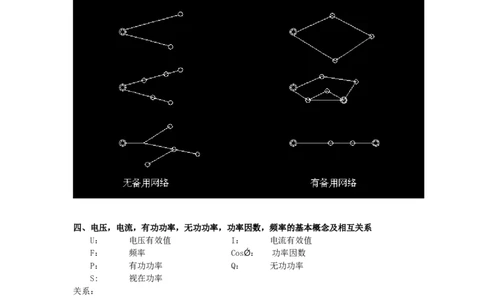

三、电力系统的接线方式
1、无备用接线方式： 2、有备用接线方式：
四、电压，电流，有功功率，无功功率，功率因数，频率的基本概念及相互关系
U： 电压有效值 I： 电流有效值
F： 频率 CosǾ： 功率因数
P： 有功功率 Q： 无功功率
S: 视在功率
关系：
S ＝ P＋ j Q
P ＝ U I CosǾ
Q ＝ U I SinǾ
五、一次设备与二次设备的概念
1、一次设备：
指直接用于生产、输送和分配电能的生产过程的高压电气设备，它包括发电机、变压器、
断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动
机等；
12、二次设备：
指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或
生产指挥信号所需的低压电气设备，如熔断器、控制开关、保护装置、控制电缆等。
六、发电机，变压器，线路，电容器，断路器，刀闸，电流互感器（CT），电压互感器
（PT）等在电力系统中的作用

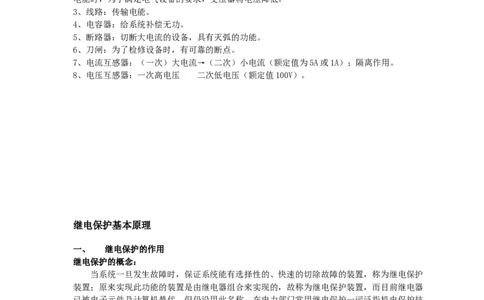

1、发电机：把各种形式的能量转化为电能的设备。
2、变压器：电能需要传送，变压器将电压升高进行长距离传输，这样可以降低损耗；当使用
电能时，为了满足电气设备的要求，变压器将电压降低。
3、线路：传输电能。
4、电容器：给系统补偿无功。
5、断路器：切断大电流的设备，具有灭弧的功能。
6、刀闸：为了检修设备时，有可靠的断点。
7、电流互感器：（一次）大电流→（二次）小电流（额定值为5A或1A）；隔离作用。
8、电压互感器：一次高电压 二次低电压（额定值100V）。
继电保护基本原理
一、 继电保护的作用
继电保护的概念：
当系统一旦发生故障时，保证系统能有选择性的、快速的切除故障的装置，称为继电保护
装置；原来实现此功能的装置是由继电器组合来实现的，故称为继电保护装置，而目前继电器
已被电子元件及计算机替代，但仍沿用此名称。在电力部门常用继电保护一词泛指机电保护技
术或由各种继电保护装置组成的继电保护系统。
系统发生短路时可能产生的后果
1 、通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏；
2 、短路电流通过非故障元件，由于发热和电动力的作用，引起它们的损坏或缩短使用寿命；
3 、电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品的质量；
4 、破坏电力系统并列运行的稳定性，引起系统震荡，甚至瓦解整个系统。
继电保护的基本任务：
1 、自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，
保证其他无故障部分迅速恢复正常运行；
22 、反映电气元件的不正常运行状态，并根据运行维护的条件，动作于发信号、减负荷或跳闸。
继电保护的发展历程
一、继电保护原理发展史：
1 、19世纪90年代出现了装于断路器上并直接作用于断路器的一次式的电磁型过电流继电器；
2 、1901年出现了感应型过电流继电器；
3 、1908年提出比较被保护元件两端电流的差动保护原理；
4 、1910年方向保护得到运用；
5 、1920年前后距离保护出现；
6 、1927年前后出现了利用高压输电线路上高频载波电流传送和比较输电线路两端功率方向
或电流相位的高频保护装置；
7、1950年前后出现了利用微波传送电量的微波保护；
8 、1970年前后诞生了行波保护装置。

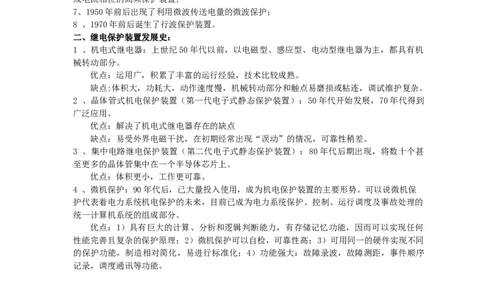

二、继电保护装置发展史：
1 、机电式继电器：上世纪50年代以前，以电磁型、感应型、电动型继电器为主，都具有机
械转动部分。
优点：运用广，积累了丰富的运行经验，技术比较成熟。
缺点:体积大，功耗大，动作速度慢，机械转动部分和触点易磨损或粘连，调试维护复杂。
2 、晶体管式机电保护装置（第一代电子式静态保护装置）：50年代开始发展，70年代得到
广泛应用。
优点：解决了机电式继电器存在的缺点
缺点：易受外界电磁干扰，在初期经常出现“误动”的情况，可靠性稍差。
3 、集中电路继电保护装置（第二代电子式静态保护装置）：80年代后期出现，将数十个甚
至更多的晶体管集中在一个半导体芯片上。
优点：体积更小，工作更可靠。
4 、微机保护：90年代后，已大量投入使用，成为机电保护装置的主要形势。可以说微机保
护代表着电力系统机电保护的未来，目前已成为电力系统保护、控制、运行调度及事故处理的
统一计算机系统的组成部分。
优点：1）具有巨大的计算、分析和逻辑判断能力，有存储记忆功能，因而可以实现任何
性能完善且复杂的保护原理；2）微机保护可以自检，可靠性高；3）可用同一的硬件实现不同
的保护功能，制造相对简化，易进行标准化；4）功能强大：故障录波，故障测距，事件顺序
记录，调度通讯等功能。
继电保护的四性及相互关系
一、继电保护的4个基本要求：
1 、选择性：
即保护装动作时，仅将故障元件从电力系统中切除，使停电范围尽量减少，让无故障部分
仍能继续安全运行。
31） 图片
2）d1 、d2 、d3短路的切除范围。
3）考虑拒动的可能：远后备、近后备。
2 、速动性：
快速切除故障可以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的
时间，以及缩小故障元件的损坏程度。
3 、灵敏性：
指对其保护范围内发生故障或不正常运行状态的反映能力。在保护范围内，不论短路点的
位置、短路的类型如何，以及短路点是否有过渡电阻，都能敏锐的正确反映。
灵敏系数：检验保护装置所保护的范围发生故障时，继电保护装置的反映能力。对于过量
保护装置，灵敏系数的含义：
Klm=保护范围内发生金属性短路时故障参数的计算值 / 保护装置的动作参数
故障参数的计算值根据实际情况合理地采用最不利于保护动作的系统运行方式和故障类型
来选定。
4 、可靠性：
该动作时，不拒动；不该动作时，不误动。
二、四性的相互关系：
1 、选择性与速动性存在矛盾，解决矛盾的方法是：
1）切除故障允许有一定的延时；
2）对于维持系统稳定的、重要的、可能危及人生安全的故障必须保证快速切除。
2 、灵敏性与可靠性存在矛盾，保护设置太灵敏，容易引起“误动” ，不可靠；保护设置过
分的考虑“稳妥性”，增加了“拒动”的可能性。为了解决这个矛盾，我们一般根据电力系统
的结构和负荷性质的不同，误动和拒动的危害程度有所不同来进行考虑：
1）系统中有充足的备用容量、输电线路很多、各系统之间和电源与负荷之间联系很紧密
时，提高继电保护“不拒动”的可靠性比提高“不误动”的可靠性更为重要；
2）系统中备用容量很少，各系统之间和电源与负荷之间联系比较薄弱的情况下，提高继
电保护“不误动”的可靠性比提高“不拒动”的可靠性更为重要。
电网线路保护的基本原理
一、阶段式电流保护
1、电流速断保护：
1）说明：该保护简单可靠、动作迅速，得到广泛应用；但 缺点是不可能保护线路的全长，并
且保护范围受系统运行方式的影响，一般对于系统运行方式变化很大或线路很短的情况下使用
速断保护，效果不佳。
2）图片：
3）分析：
a）整定原则：按照躲过最大运行方式下本线路尾端三相短路时电流整定。
b）为何不能保护线路的全长：保证选择性；
c）保护范围怎样受系统运行方式的影响：最大运行方式时，保护范围最大；最小运行方式时，
4保护范围最小，甚至失灵。
2、限时电流速断保护
1）说明：有选择性的电流速断不能保护线路全长，故需增加一段新的保护，用以切除本线路
上速断范围以外的故障，同时也作为速断的后备，这就引出了限时电流速断保护。对于该保护
的要求是：
a ）在任何情况下，能保护线路的全长，并具有足够的灵敏性；
b ）在较小的时限快速切除全线路范围以内的故障。
3）分析：
a）整定原则：按照保护范围不超出下一条线路速断保护的范围，动作时限比下一条线路速断
保护高出一个时间阶段Δt，通常取0.5秒。
b ）限时速断保护灵敏性的要求：为了保证在线路末端短路时，保护装置一定能够动作，对限
时电流速断保护要求Klm> 1.3～1.5，以防止当线路末端短路时，出现一些不利于保护动作启
动的因素（如非金属性短路、计算误差、互感器误差、保护装置误差等），使保护拒动。
c）速断与限时速断保护配合的评价：两个保护的联合工作保证了全线路范围内的故障都能在
0.5秒的时间范围内切除，在一般的情况下都能够满足速动性的要求，能够构成一条线路的主
保护。
3、定时限过电流保护
1）说明：由于速断保护不能保护线路的全长，故通过限时速断保护既可作为主保护保护本线
路尾端速断所不能保护的范围，又能作为本线路速断的后备保护，但限时速断保护不能作为相
邻下一条线路的后备保护 ，故为了保证整个系统的可靠性，引入了定时限过电流保护。
该保护通常按照躲开最大负荷电流来整定，在正常运行情况下不应启动，而在电网发生故
障时，则能反映于电流的增大而动作，在一般情况下，它不仅能保护线路的全长，也能保护相
邻线路的全长，以起到后备保护的作用。
54、阶段式电流保护的评价：
其主要优点就是简单、可靠，并且在一般情况下也能够满足快速切除故障的要求，因此在
电网中特别是在35kV及以下的较低电压网络中获得了广泛应用。但其缺点是受电网的接线以
及电力系统运行方式变化的影响。
5、电流保护的接线方式：三相星形接线、两相星形接线
1）两相星形接线较为简单经济，因此在中性点直接接地电网和非直接接地电网中，都广泛采
用作为相间保护。并且经过分析，在分布很广的中性点非直接接地电网中，放射性接线网络居
多，在此情况下，采用两相星形接线可以保证有2/3的机会只切除一条线路，而采用三相星形
接线是100％的同时切除两条线路，不利于系统运行。
2）三相星形接线广泛用于发电机、变压器等大型贵重电气设备的保护中，能提高保护的可靠
性及灵敏性（分析当过电流保护接于降压变压器的高压侧作为低压侧线路故障的后备保护时，
如果保护采用三相星形接线，则有一相由于流有较其他两相大一倍的电流，故灵敏系数增加了
一倍。所以一般采用高后备作为线路的后备保护为好 ）。
6如上图所示，降压变压器低压侧发生AB两相短路时，在故障点有，
IA2=-IB2，IC2=0，设低压侧每相绕组中的电流为别为Ia2，Ib2，Ic2，则：
Ia2 －Ib2＝ IA2， Ib2－ Ic2＝ IB2， Ic2－ Ia2＝ IC2。
由此可得： Ia2 ＝ Ic2 ＝ IA2 / 3 ， Ib2 ＝ 2IA2 / 3 。
根据变压器的工作原理，即可求得高压侧电流的关系为：
IA1＝ IC1， IB1＝－2 IA1。由此可以看出，如果变压器高后备采用三相保护，
其B相较其他两相大一倍的电流，因此，灵敏系数增加一倍。
二、电网的方向性电流保护
1、工作原理：
1）对于单侧电源网络，断路器及保护都安装在被保护线路靠近电源的一侧；而对于双侧电源
网络，每条线路的两侧均装有断路器和保护装置。（为什么）
2）方向元件应保证正方向可靠动作，反方向可靠不动作，才能保证保护有选择性动作。定义：
电流从母线流向线路为正方向。
3）图例说明：
2、关于方向保护几个问题的说明：
1）90度接线：主要防止在正方向出口附近发生三相短路、相间接地短路以及单相接地短路时，
由于单相电压数值很小，甚至为0，使保护不能判别方向，通常指保护存在“电压死区”，可
能引起保护拒动，故为了减少或消除“死区”，采用90度接线，即进行方向判断时，A相电流
对BC相间电压进行判断， B相电流对CA相间电压进行判断，C相电流对AB相间电压进行判断。
2）采用记忆功能：采用90度接线仍然不能减小和消除三相短路时的死区，因此采用记忆回路，
即保护装置记录故障前的几个电压波形，当故障发生时，将故障电流与记录的电压相角进行比
较。
7三、中性点直接接地电网的零序保护
1、中性1点直接接地电网发生接地时零序分量的特点：
1）故障点的零序电压最高，系统中距离故障点越远处的零序电压越低。
2）零序电流的分布，主要决定于送电线路的零序阻抗和中性点接地变压器的零序阻抗，而与
电源的数目及位置无关。
3）对于发生故障的线路，两端零序功率的方向与正序功率的方向相反，由线路流向母线。
4）任一保护安装处的零序电压与零序电流之间的关系，与被保护线路的零序阻抗及故障点的
位置无关，保护安装处的零序电压实际上是该点到零序网络中性点之间零序阻抗上的电压降。
5）在电力系统运行方式变化时，如果送电线路和中性点接地的变压器数目不变，则零序阻抗
和零序等效网络也不变。
82、三段式零序电流保护（与阶段式保护类似，这里主要谈一下1段零序。）
1）零序一段（零序电路速断）整定原则：
A 躲开下一条线路出口处单相或两相接地短路时可能出现的最大零序电流。
B 躲开断路器三相触头不同期合闸时所出现的最大零序电流。
C 当线路采用单相自动重合闸时，应躲开在非全相运行状态下又发生系统 震荡时，所处现
的最大零序电流。
2)分析：
A 在有些情况下，如果按照原则2）整定使启动电流过大，而使保护范围缩小，可以考虑
在手动合闸以及三相重合闸时，将该保护带有一定的延时（0.1秒），以躲过断路器三相不同
期合闸。
B 对于线路采用单相自动重合闸时，如果按照原则1）、2）进行整定，一般躲不开非全相
运行状态下又发生系统震荡时的最大零序电流，在这种情况下，一般设置两个零序速断保护：
灵敏一段：按照原则a、b整定，故定值较小，保护范围较大，主要任务是全相运行情况
下的保护，而当单相重合闸启动时闭锁，恢复时投入。
不灵敏一段：按照原则3）整定，故定值较大，保护范围较小，目的是在单相重合闸过程
中起到保护作用。
3、为何110kV及以上系统一般采用零序电流保护，而不采用三相电流保护作为单相接地故障
的保护。
两者比较，零序保护具有如下优点：
A 灵敏度高：零序过流保护按照躲开不平衡电流的原则整定，其值一般为 2－3安，而过流
保护至少按照躲过最大负荷电流整定。发生单相接地短路时，故障相的电流与3I0相等。
B 受系统运行方式变化的影响小，而电流速断与限时电流速断直接受系统运行方式的变化大。
C 不受某些不正常运行状态的影响：如发生系统震荡、短时过负荷时，三相是对称的，不会
9产生零序电流而动作，而电流保护则有可能误动。
D 在超高压系统中，单相接地故障约占70％－90%，其他的故障也往往是由其引起，因此，
采用专门的零序保护具有显著的优越性。
四、中性点非直接接地电网的零序保护
1、中心点不接地电网单相接地故障的特点：
1）三相之间的线电压仍然对称，对负荷的供电没有影响，可以继续运行1－2个小时；
2）单相接地后，其他俩相对地电压升高1.732倍，对系统的绝缘造成影响，故应该及时发信
号，以便运行人员采取措施排除故障；
3) 在发生单相接地时，全系统都将出现零序电压，并且整个系统零序电压相等；
4）在非故障相的元件上流有零序电流，其数值等于本身的对地电容电流，电容性无功功率的
实际方向为母线流向线路；
5）在故障线路上，零序电流为全系统非故障元件对地电容电流之和，方向由线路流向母线。
102、中性点经消弧线圈接地电网相关问题：
1）消弧线圈的作用：
中性点不接地系统发生单相接地故障时，在接地点流过全系统的对地电容电流，如果该
电流够大，就会在接地点燃起电弧，导致两点或多点的接地短路，造成停电事故。为了解决这
个问题，在系统的中性点接入一个电感线圈，当系统发生接地时，给系统补偿一个电感电流，
该电感电流也流过接地点，对电容电流进行补偿，消除接地弧光，故这个电感线圈叫消弧线圈。
2）加入消弧线圈接地电网的零序等效网络如下：
113、消弧线圈的补偿方式：
1）全补偿：IL=IC，接地点的电流近似为0，从补偿效果来说，应该是最好的，但其存在很大
的缺点，因为完全补偿时，感抗与容抗相等，满足串联谐振的条件，故在正常情况下，如果架
空线路对地电容的不平衡或负荷不平衡，并且在断路器非全相合闸时，都将会在中性点产生不
平衡电压，该电压在回路中发生电流谐振，在中性点上感应出很高的电压，威胁中心点的绝缘。
利用戴维南定理（什么是戴维南定理），中心点位移电压计算公式（不计负荷的影响）：
U0=（Ea*jωCa+ Eb*jωCb + Ec*jωCc ）/（ jωCa+ jωCb + jωCc ）
＝ （EaCa+ EbCb + EcCc ）/（ Ca+ Cb + Cc ）
2）欠补偿： ILZCH重合，若成功，恢复正常供电；
若不成功，按选择性动作。
优点：快速切出故障，设备少。
缺点：永久性故障，再次切除故障的时间可能很长；装ZCH的DL动作次数多，若DL拒动，
将扩大停电范围。
14主要用于35KV以下的网络。
2、重合闸后加速保护（简称“后加速”）
每条线路上均装有选择性的保护和ZCH。
第一次故障时，保护按有选择性的方式动作跳闸，若是永久性故障，重合后则加速保护动作，
切除故障。
例：
第一次短路时，保护1 II段动，ZCH重合，之后保护1瞬时动。
优点：第一次跳闸时有选择性的，再次切除故障的时间加快，有利于系统并联运行的稳定性。
缺点：第一次动作时间可能带时限。
应用于35KV以上的高压网络中。
八、变压器保护的基本原理
一、变压器的故障：
1、油箱内部故障：
1）各项绕组之间的相间短路
2）单项绕组部分线匝之间的匝间短路
3）单项绕组或引出线通过外壳发生的单相接地故障 。
2、油箱外部故障
1）引出线的相间短路
2）绝缘套管闪烁或破坏引出线通过外壳发生的单相接地短路 。
二、变压器不正常工作状态：
1、油箱漏油造成油面降低
2、外部接地引起的中性点过压
3、外部短路或过负荷
4、外加电压过高或频率降低
三、应装设的继电保护装置
瓦斯保护
1）瓦斯保护 防御变压器油箱内各种短路故障和油面降低
重瓦斯 跳闸
轻瓦斯 信号
2）纵差动保护和电流速断保护 防御变压器绕组和引出线的多相短路、大接地电流系统
侧绕组和引出线的单相接地短路及绕组匝间短路
153）相间短路的后备保护,作为（1）(2)的后备
a 过电流保护
b复合电压起动的过电流保护
c负序过电流
4)零序电流保护：防御大接地电流系统中变压器外部接地短路
5)过负荷保护：防御变压器对称过负荷
6)过励磁保护：防御变压器过励磁
变压器纵差动保护

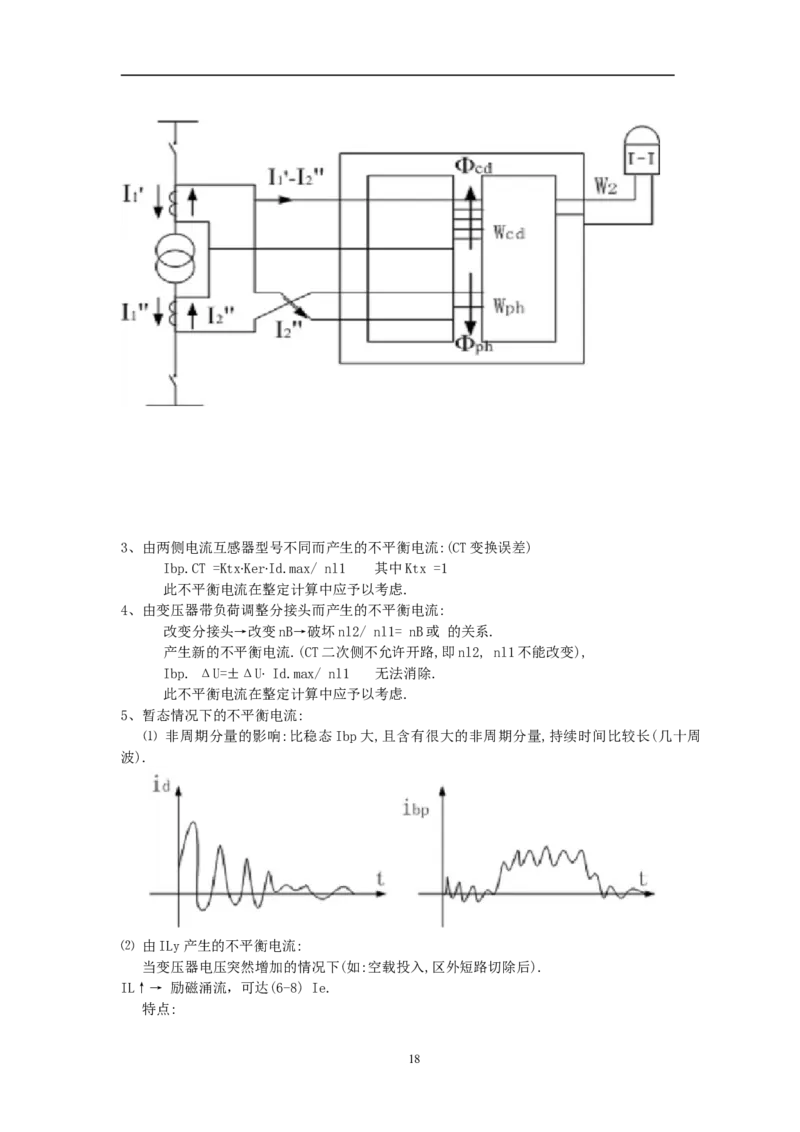

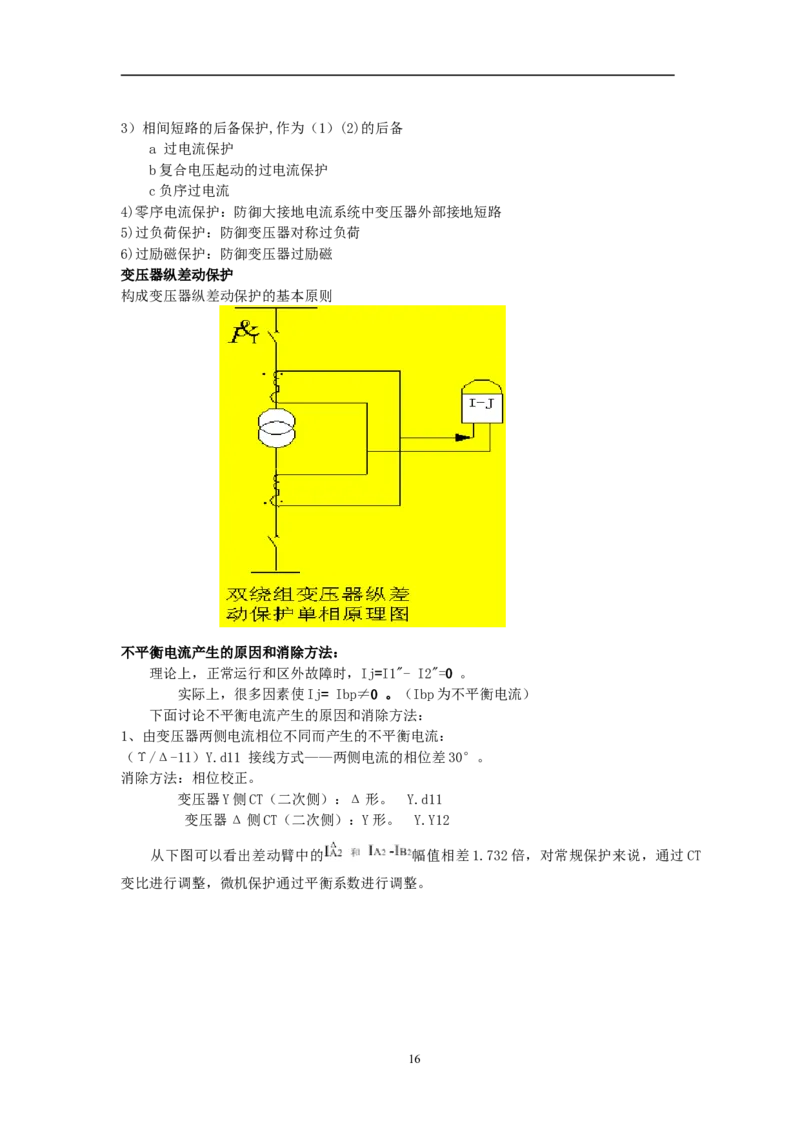

构成变压器纵差动保护的基本原则
不平衡电流产生的原因和消除方法：
理论上，正常运行和区外故障时，Ij=I1"- I2"=0 。
实际上，很多因素使Ij= Ibp≠0 。（Ibp为不平衡电流）
下面讨论不平衡电流产生的原因和消除方法：
1、由变压器两侧电流相位不同而产生的不平衡电流：

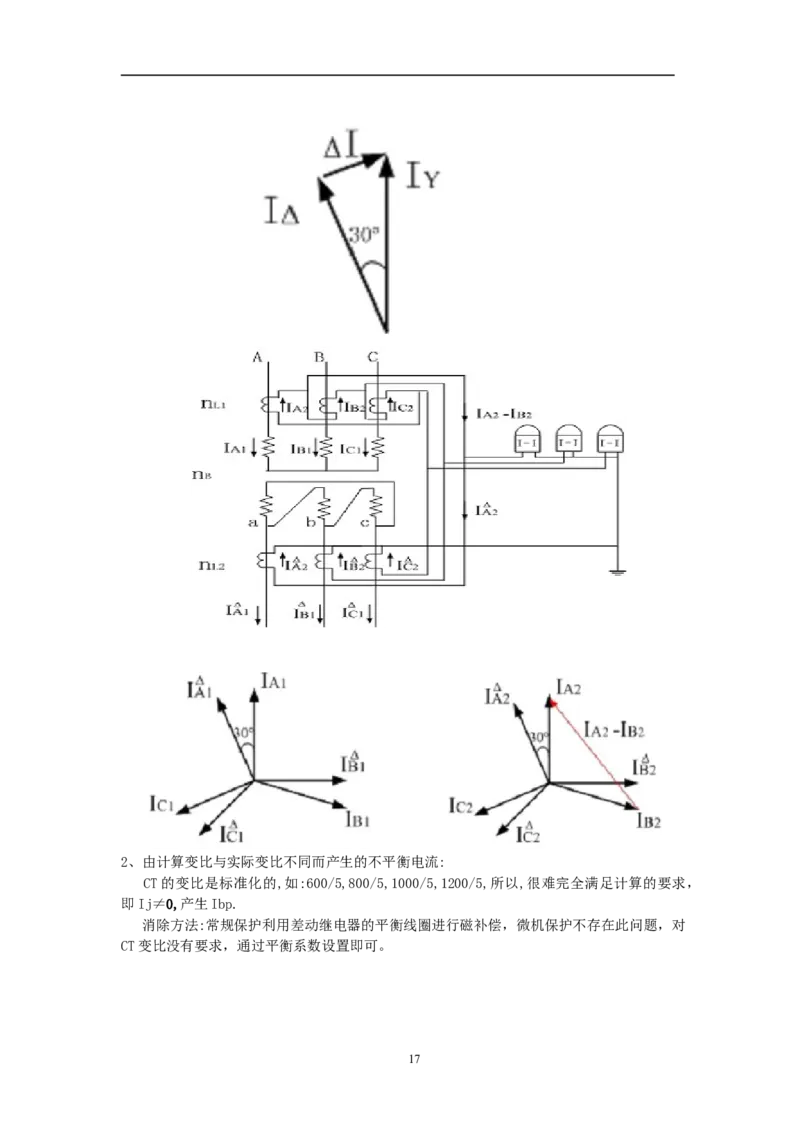

（Υ/Δ-11）Y.d11 接线方式——两侧电流的相位差30°。
消除方法：相位校正。
变压器Y侧CT（二次侧）：Δ形。 Y.d11
变压器Δ侧CT（二次侧）：Y形。 Y.Y12
从下图可以看出差动臂中的 幅值相差1.732倍，对常规保护来说，通过CT
变比进行调整，微机保护通过平衡系数进行调整。
162、由计算变比与实际变比不同而产生的不平衡电流:
CT的变比是标准化的,如:600/5,800/5,1000/5,1200/5,所以,很难完全满足计算的要求，
即Ij≠0,产生Ibp.
消除方法:常规保护利用差动继电器的平衡线圈进行磁补偿，微机保护不存在此问题，对
CT变比没有要求，通过平衡系数设置即可。
173、由两侧电流互感器型号不同而产生的不平衡电流:(CT变换误差)
Ibp.CT =Ktx∙Ker∙Id.max/ nl1 其中Ktx =1
此不平衡电流在整定计算中应予以考虑.
4、由变压器带负荷调整分接头而产生的不平衡电流:
改变分接头→改变nB→破坏nl2/ nl1= nB或 的关系.
产生新的不平衡电流.(CT二次侧不允许开路,即nl2, nl1不能改变),
Ibp. ΔU=±ΔU∙ Id.max/ nl1 无法消除.
此不平衡电流在整定计算中应予以考虑.
5、暂态情况下的不平衡电流:
⑴ 非周期分量的影响:比稳态Ibp大,且含有很大的非周期分量,持续时间比较长(几十周
波).
⑵ 由ILy产生的不平衡电流:
当变压器电压突然增加的情况下(如:空载投入,区外短路切除后).
IL↑→ 励磁涌流，可达(6-8) Ie.
特点:
18a 有很大的直流分量.(80%基波)
b 有很大的谐波分量,尤以二次谐波为主.(20%基波)
c 波形间出现间断.(削去负波后)
措施:
a 采用具有速饱和铁芯的差动继电器;
b间断角原理的差动保护;
c利用二次谐波制动;
d利用波形对称原理的差动保护。
九、电动机保护的基本原理
电动机在系统中的地位：
1、在电网总负荷中，约有60％为异步电动机，以电力作为原动力的负荷中，有90％左右是异
步电动机；
2、异步电动机结构简单、成本低廉、维护方便，它的机械特性能满足大多数生产机械的要求，
在工农业生产中广泛应用；
3、同步电动机、异步电动机保护的区别：同步电动机增加失磁保护、失步保护。
电动机的各种故障及其保护：
1、绕组故障：
1）长期过负荷导致损坏：电压太低不能顺利启动、启动过于频繁；
－－设置热保护、低电压保护：其反映定子电流的过负荷，按照定子电流的大小来限定允许过
负荷时间的长短。
2）相间或对地短路：由于长期受电、热、机械或化学作用，使绝缘老化或损坏；
－－差动保护或电流速断保护。
3）长期承受负序电流而烧损：电压的不平衡、波动过大、断相运行；
－－负序保护。
4）温度过高烧损、冷却系统故障；
－－设置温度保护直接跳闸。
5）轴承损害造成偏心、扫膛，以及因机械故障造成堵转；
－－过流保护。
2、轴承故障，都应该有相应的非电量保护：
1）机械负荷过大或震动过大；
2）使用润滑剂不合适、缺少润滑油甚至无油；
3）环境恶劣，如多尘、腐蚀性气体等。
4）绕组温度过高，热量传至轴承，致使轴承烧损。
常规的电动机的温度保护与热保护（电流型保护）的比较
1、温度保护的优越性及缺点：
1）优越性：直接反应电动机温度的保护，能够反应反复短时运行电动机的过负荷、机械损耗
剧增 、通风不良、电压或频率过高造成铁损增加、不对称电压下的过负荷、转子过热等。
2）缺点：热惯性造成动作时间滞后，在电动机启动等大电流过负荷时失去保护作用。
2、热保护的优越性及缺点：
1）优越性：利用过负荷大电流的热损耗，使热元件受热翘曲或熔化，达到保护的目的，可弥
补温度保护热惯性造成动作时间滞后。
2）缺点：
191）继电器（双金属片）的发热特性与电动机的发热特性不一样。
2）继电器与电动机的安装位置不同，两者的环境温度不同。
3）继电器与电动机的散热特性很不一致。
4）热继电器的动作直接并唯一取决与定子的电流，而电动机的发热温升与定子电流、转
子电流、堵转、通风不良、转子扫膛等有关。
3、总结：只反应电流大小的热保护与只反应电动机温度的温度保护都存在优缺点，只有两者
结合，组成新的温度－电流保护，是一种比较理想的电动机过负荷保护。
电流保护
1）相间短路保护之一－－电流速断保护
保护装设条件：2000kW以下的电动机，可装设电流速断保护； 电动机端部相间短路电流
远大于正常工作电流、启动、或堵转电流、电动机向外部短路点的反馈电流时可采用；并且能
装设此类保护的电动机容量应小于供电变压器容量的一半，保证电动机在发生堵转的情况下，
电流速断保护不误动。
2）相间短路保护之二－－差动保护
A 适用范围：额定容量在2000kW以上，或小于2000kW但电流速断保护灵敏度不够的电动机应
装设差动保护。
B 差动原理：略。
C 电机启动差动误动情况分析及解决办法：
电动机在启动时，两侧二次电流产生暂态不平衡电流，原因为：在此过程中，两侧互感
器的暂态传变特性不一致，而大型异步电动机的自启动暂态过程可以延续数秒之久，在这期间
要求两侧互感器在相同一次暂态电流下得到相同的二次电流，这对于普通的保护级电流互感器
是没有保证的，故差动保护在电动机自启动过程中有可能误动作。
解决办法：电动机在自启动过程中，传统的差动保护将有很大的不平衡差流，但这种不
平衡差流中有十分显著的二次谐波成分，而且二次谐波电流与基波电流之比并不随暂态不平衡
电流的衰减而减小。并且根据测试结果，其二次谐波含量大于30％－40％，故使用二次谐波
制动原理的变压器差动保护有助于抑制电动机自启动差动保护误动作。
D 磁平衡式差动保护
3）单相接地保护－－零序电压、零序电流
204）电动机堵转保护－－反时限过流、定时限过流
A 当电动机启动时间短于允许堵转的时间，我们可以应用反时限过流保护构成堵转保护。
B 当电动机启动时间长于允许堵转的时间，可采用定时限过流保护＋启动时间过长保护。
5）负序电流保护：
A 负序电流的发热特性：
在定子上的发热特性：幅值相同的定子正序电流 I1和定子负序电流I2在定子绕组上产生
的热量相同，三相定子电流I1、I2产生的气隙旋转磁场，对定子绕组而言，为正、反同步转
速，故绕组正序电阻、负序电阻相等，故在定子上产生的铜损相等。
在转子上的发热特性：幅值相同的定子正序电流 I1和定子负序电流I2在转子绕组产生的
热量大不相同，因为对于正序电流I1来说，产生的正旋转磁场相对于转子静止，则对应的转
子绕组电阻近似为直流电阻R1；而对于负序电流 I2来说，产生的方向旋转磁场相对于转子为
两倍同步转速，对应的转子绕组电阻为交流电阻R2。对于一般的鼠笼式电动机有： R2 / R1
＝1.25~6，故对于相同幅值的负序电流来说，其在转子上产生的热量是负序电流的1.25~6倍。
B 分析：在电源电压不对称、断相、反相等均引起负序电流，过热保护已能提供保护，但对
严重的不对称故障，负序电流很大，要求根据负序电流设置单独的快速保护，定值设置为
1.0IN（1倍额定电流）。
C 三相电源电压不对称时的I2 / I1计算公式： I2 / I1＝K0*U2/U1（ K0 启动电流倍数）。
6）过负荷保护
电压保护：
1、低电压保护
装设低压保护的原则：
1）电源电压短时降低或短时中断后恢复时，为保证重要电动机自启动而需要断开次要电动机。
2）电源电压短时降低或短时中断，根据生产过程或生产工艺要求，不允许或不需要自启动的
电动机。
3）需要自启动，但为保证人身和设备安全，在电源电压长时间消失后，需从电网中自动断开
的电动机。
4）属一类负荷，但装有自动投入装置的备用电动机。
2、负序电压保护
十、电容器保护的基本原理
电力电容器的故障起因及后果
1、电力电容器的作用：补偿系统无功电源容量的不足，提高功率因数、改善电压质量、降低
线损；并且它比同步调相机制造简单、施工简易、维护方便、投资节省。
2、电容器故障主要有：
1）内部故障：
高电场、高电压－－电容器局部击穿－－与之串联的其他电容器组电压抬高－－新的电容
元件击穿－－恶性连锁反应－－整台电容器贯穿性短路－－发热－－内部分解气体－－“鼓
肚”－－爆裂、起火。
2）电容器外部相间和接地短路。
3）电容器的过压：电容器只允许在1.1倍工频电压下长期运行。
4）电容器的失压：即在系统失压的情况下，跳开电容器，因为：
A 再次给上电压时，电容器的残余电荷可能使电压超过1.1倍工频电压；
B 变压器带电容器合闸时，可能产生谐振过电压；
21C 空载变压器（停电后供电初期）因电压较高，可能造成电容器过压。
电容器组内部故障保护
1、电流速断、过电流保护：当电容器绕组本身内部元件全部击穿形成相间短路，产生很大的
短路电流的情况下，该保护起作用，对于电容器的初期内部故障无法反映。
2、反映初期内部故障的保护

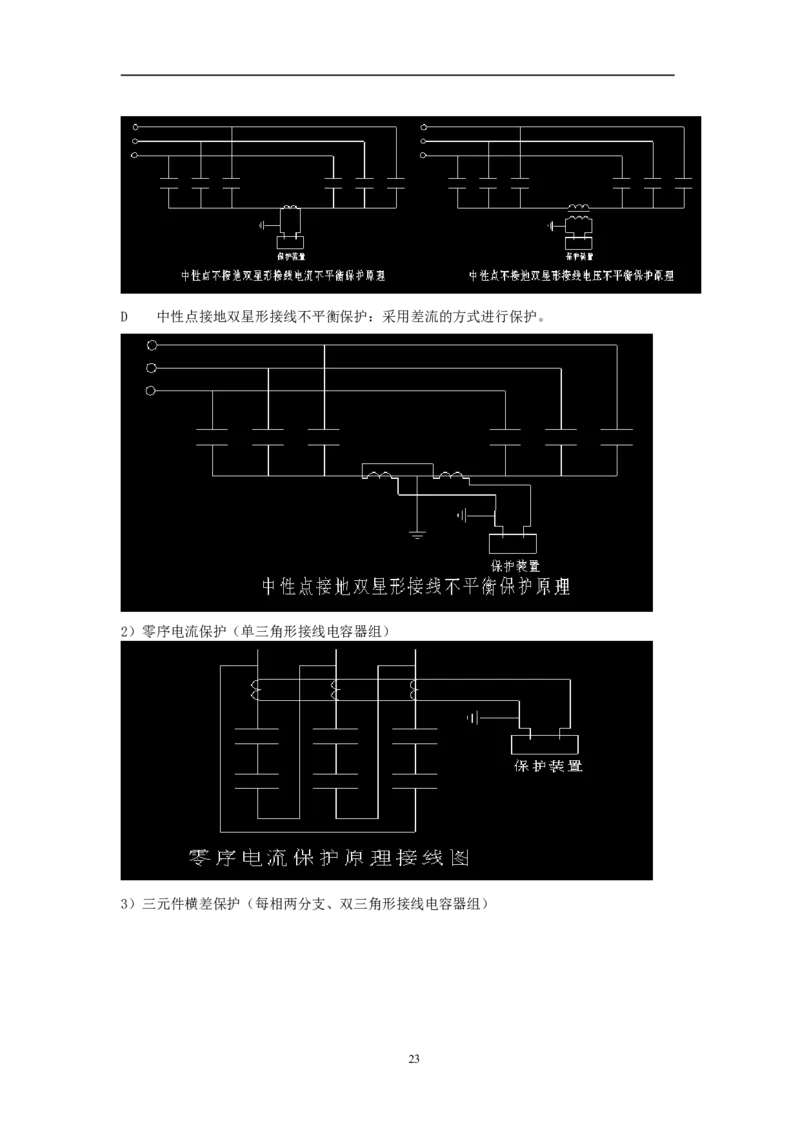

1）不平衡保护：
A 中性点不接地单星形接线不平衡保护：检测电容器中性点和地之间的电位差进行保护。
B 中性点接地单星形接线不平衡保护：检测电容器中性点和地之间接地线的不平衡电流进行
保护。
C 中性点不接地双星形接线不平衡保护：采用两种方案，一是检测两组电容器中性点之间的
不平衡电流进行保护；二是检测两组电容器中性点之间的不平衡电压进行保护。
22D 中性点接地双星形接线不平衡保护：采用差流的方式进行保护。
2）零序电流保护（单三角形接线电容器组）

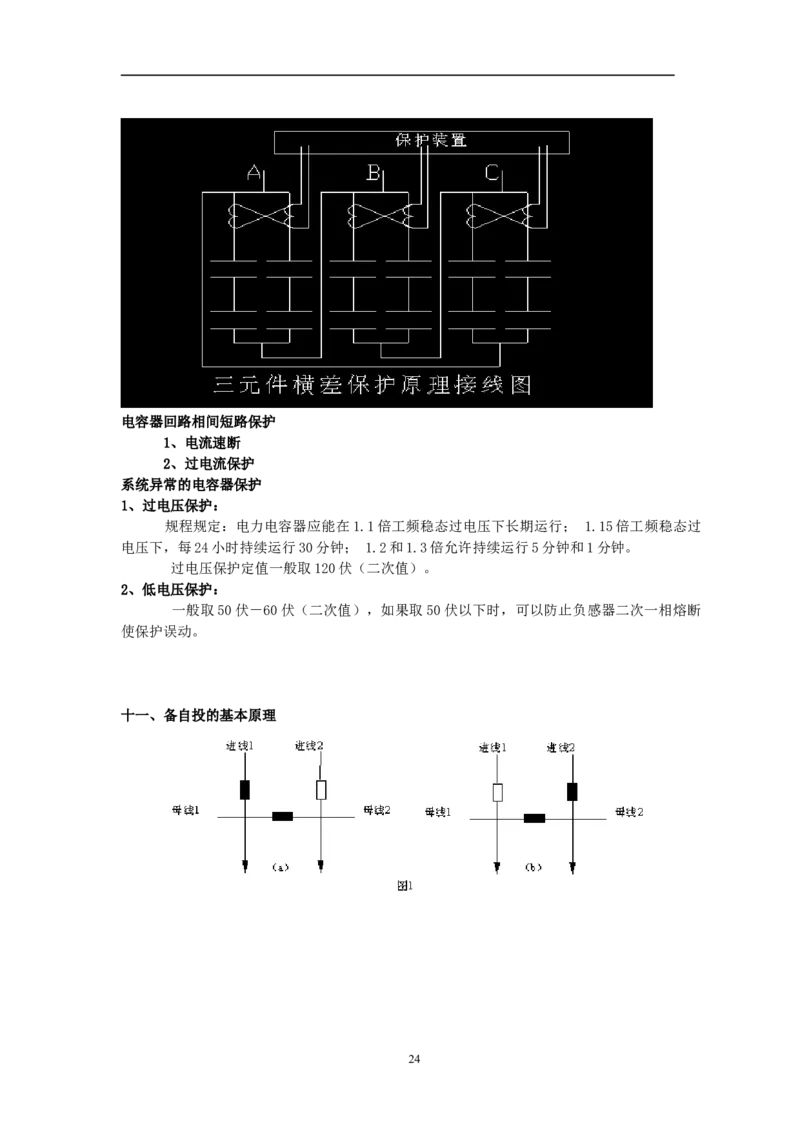

3）三元件横差保护（每相两分支、双三角形接线电容器组）
23电容器回路相间短路保护
1、电流速断
2、过电流保护
系统异常的电容器保护
1、过电压保护：
规程规定：电力电容器应能在1.1倍工频稳态过电压下长期运行； 1.15倍工频稳态过
电压下，每24小时持续运行30分钟； 1.2和1.3倍允许持续运行5分钟和1分钟。
过电压保护定值一般取120伏（二次值）。
2、低电压保护：
一般取50伏－60伏（二次值），如果取50伏以下时，可以防止负感器二次一相熔断
使保护误动。
十一、备自投的基本原理

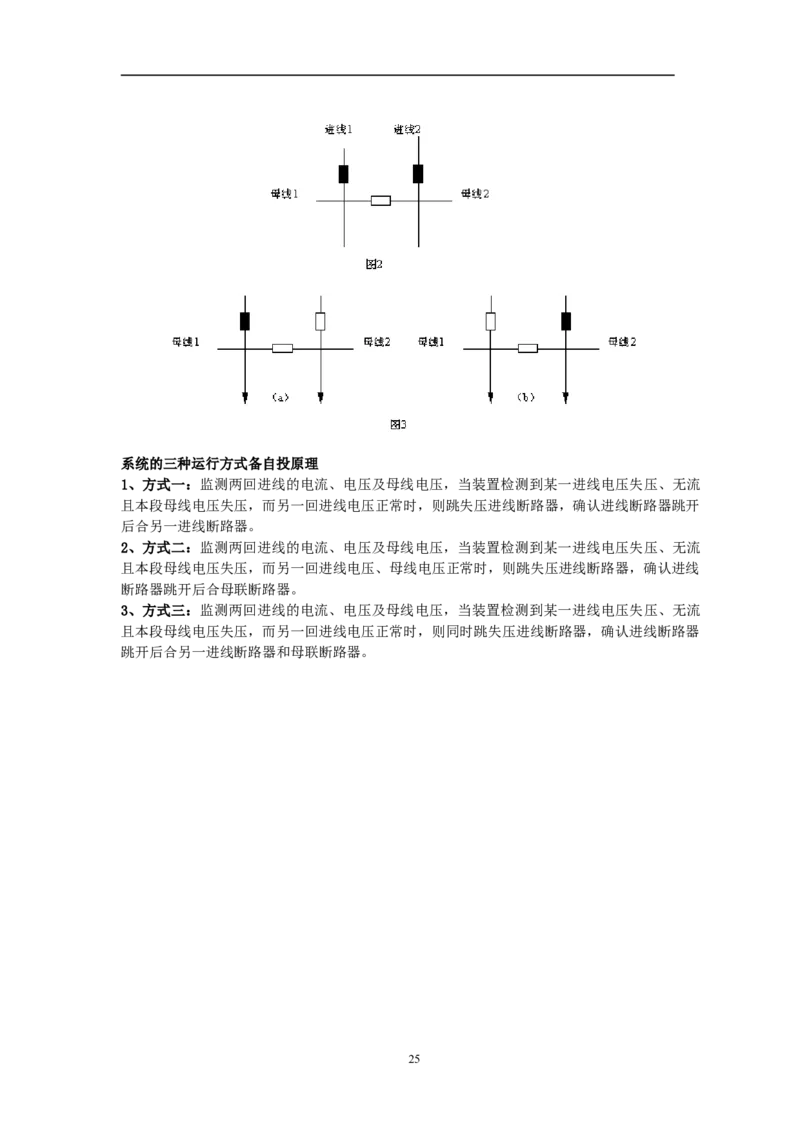

24系统的三种运行方式备自投原理
1、方式一：监测两回进线的电流、电压及母线电压，当装置检测到某一进线电压失压、无流
且本段母线电压失压，而另一回进线电压正常时，则跳失压进线断路器，确认进线断路器跳开
后合另一进线断路器。
2、方式二：监测两回进线的电流、电压及母线电压，当装置检测到某一进线电压失压、无流
且本段母线电压失压，而另一回进线电压、母线电压正常时，则跳失压进线断路器，确认进线
断路器跳开后合母联断路器。
3、方式三：监测两回进线的电流、电压及母线电压，当装置检测到某一进线电压失压、无流
且本段母线电压失压，而另一回进线电压正常时，则同时跳失压进线断路器，确认进线断路器
跳开后合另一进线断路器和母联断路器。
25DCAP-3000系列监控保护装置综述
1概述
清华紫光DCAP-3000系列监控保护装置是国内率先推出的集测量、控制、保护及通讯功
能为一体的分散式数字保护系列产品之一。分散式监控保护装置的突出特点是保护单元可以安
装在一次开关设备上或开关设备旁，通过光纤或双绞线将保护单元与主控制室的后台主机相联，
从而构成综合自动化系统。监控保护单元就地安装不仅能减少变电站的建筑面积和节省大量的
二次电缆，从而节省投资，还能减少变电站安装、调试及维护的工作量并提高系统的可靠性。
DCAP-3000系列分散式监控保护装置包括如下型号。
线路、馈出变、电容器、母联及备自投监控保护装置：
◆ DCAP-3000 线路监控保护装置，三段式两相（三相）电流保护功能，带有合闸检同期功能。
◆ DCAP-3001 馈出变压器监控保护装置，适用于馈出变压器以及采用断路器的站用变压器。
◆ DCAP-3020 补偿电容器组监控保护装置，适用于各种容量及接线的补偿电容器组。
◆ DCAP-3022 滤波电容器组监控保护装置，适用于各种容量及接线的滤波电容器组。
◆ DCAP-3030 母联分段监控保护及综合备自投装置，适用于110kV及以下电压等级母联开关，
完成母联开关（或桥开关）的监控保护以及母联（或桥开关）/进线的综合备自投功能。带
有合闸检同期功能。
电动机监控保护装置：
◆ DCAP-3010 高压电动机监控保护装置，适用于2000kW及以下电动机。
◆ DCAP-3011 高压电动机监控保护装置，适用于要求带差动保护的电动机。
◆ DCAP-3012 高压电动机监控保护装置，适用于要求带磁平衡差动保护的电动机。
变压器监控保护装置：
◆ DCAP-3040 两侧电流差动保护装置，采用二次谐波制动（可选配五次谐波制动）和比率制
动原理（可选波形对称原理），适用于电力变压器、电抗器、发电机、发变组、电动机和
其它两端口电力设备。
◆ DCAP-3041A 三侧电流差动保护装置，采用二次谐波制动（可选配五次谐波制动）和比率
制动原理（可选波形对称原理），适用于变压器、电抗器、发电机、发变组和其它三端口
电力设备。
◆ DCAP-3041B 四侧电流差动保护装置，采用二次谐波制动（可选配五次谐波制动）和比率
制动原理（可选波形对称原理），适用于变压器、发电机、发变组和其它四端口电力设备。
◆ DCAP-3041C变压器零序差动保护装置，采用比率制动原理，主要适用于自耦变压器。
◆ DCAP-3043 智能型非电量保护装置，完成主变瓦斯、温度、压力等非电量的保护。
◆ DCAP-3050 主变后备监控保护装置，适用于两圈主变压器的高/低压侧或三圈主变的中/低
压侧要求取复合电压的情况，每侧配置一个该装置，可选配阻抗保护和过激磁保护功能。
◆ DCAP-3051 主变后备监控保护装置，适用于要求三侧有复合电压的变压器，每侧配置一个
该装置，可选配阻抗保护和过激磁保护。
发电机监控保护装置：
◆ DCAP-3040 两侧电流差动保护装置，采用二次谐波制动（可选配五次谐波制动）和比率制
动原理（可选波形对称原理），适用于电力变压器、电抗器、发电机、发变组、电动机和
其它两端口电力设备。
◆ DCAP-3080 发电机监控保护装置，适用于200MW及以下的中小型发电机。
26◆ DCAP-3081发电机变压器组成套保护装置，适用于300MW及以下的发变组保护。
◆ DCAP-3082 发电机转子接地保护装置，具有一点接地和两点接地保护功能。
◆ DCAP-3116发电机横差保护装置，具有三元件裂相横差和三元件零序横差保护功能。
高压线路成套保护装置：
◆ DCAP-3111 线路成套保护装置，具有短线路的光纤纵差保护及电流保护功能。
◆ DCAP-3110 线路成套保护装置，适用于中性点不接地系统，带相间距离、电流保护等功
能。
◆ DCAP-3112 高压线路成套保护装置，适用于中性点接地系统，带有相间距离、接地距离
和零序保护等功能。
◆ DCAP-3115 平行双回线路横联差动保护装置。
铁路系统监控保护装置：
◆ DCAP-3005自闭、贯通监控保护装置，用于铁路变电站自闭、贯通线的监控保护及备自投，
带有合闸检同期功能。
◆ DCAP-3210直流牵引监控保护装置，用于电车、轻轨及地铁的直流保护测控。
◆ DCAP-3400电铁馈线监控保护装置，适用于各种运行方式下的牵引变电所、开闭所和分区
亭的馈线和进线的保护、测量和控制，同时提供故障测距功能。
◆ DCAP-3440电铁变压器差动保护装置，适用于各种接线方式下的牵引变压器的差动保护。
◆ DCAP-3450电铁变压器后备监控保护装置，适用于各种接线方式下的牵引变压器的后备保
护和动力变的保护。
◆ DCAP-3443电铁变压器本体保护装置，完成各种接线方式下的牵引变压器瓦斯、温度等故
障的报警及保护跳闸。
◆ DCAP-3422电铁并补监控保护装置，完成牵引变电所内各种并补电容器的保护测控功能。
电厂辅助测控装置：
◆ DCAP-3511/3514/3518电站和电厂1/4/8路微机自动准同期装置，导前时间可在线测量，具
有自动调频调压功能。
◆ DCAP-3520电站和电厂温度自动巡检装置，可测量32路温度，可设置过温报警，具有在
线校准以消除引线误差。
◆ DCAP-3530电站和电厂转速智能测控装置，具有七轮出口，七轮定值可设定。
◆ DCAP-3540电厂电量变送及自动稳频稳压装置，主要用于电厂解列后发电机系统的频率及
电压的自动调节，达到稳频稳压的要求。
◆ DCAP-3542厂用电快速切换装置，适用于发电厂厂用电切换，或其他工业部门的电源切换。
其他测控装置：
◆ DCAP-3002 线路监控装置，完成一条线路的所有监控功能。
◆ DCAP-3008 谐波测量装置，能在线测量三相电流、三相电压的基波和最高达32次谐波含
量。
◆ DCAP-3060 所用变监控装置，适用于采用熔断器保护的所用变，完成所用变 380V侧的监
测功能。
◆ DCAP-3064电压切换装置，用于双母线的电压切换。
◆ DCAP-3065 PT监控保护装置，完成一组PT柜电压的测量，具有绝缘监察、零序保护和低
电压保护功能。
◆ DCAP-3090 综合数字测控装置，用于电站和电厂各种开关量信号和直流量信号的采集及开
出控制。
◆ DCAP-3093 PT测量及切换装置，完成两段母线相电压的测量及PT切换。
27◆ DCAP-3094开出控制装置，用于电站和电厂各种开关量输出控制，具有32路独立的开关
量输出。
◆ DCAP-3024电容器自动投切装置，根据所测无功自动投切多组电容器，可用于发电厂、变
电所及厂矿企业的供电系统。
◆ DCAP-3621微机自动消谐装置，能自动判断PT铁磁谐振，通过控制可控硅间断导通以快
速消除谐振。

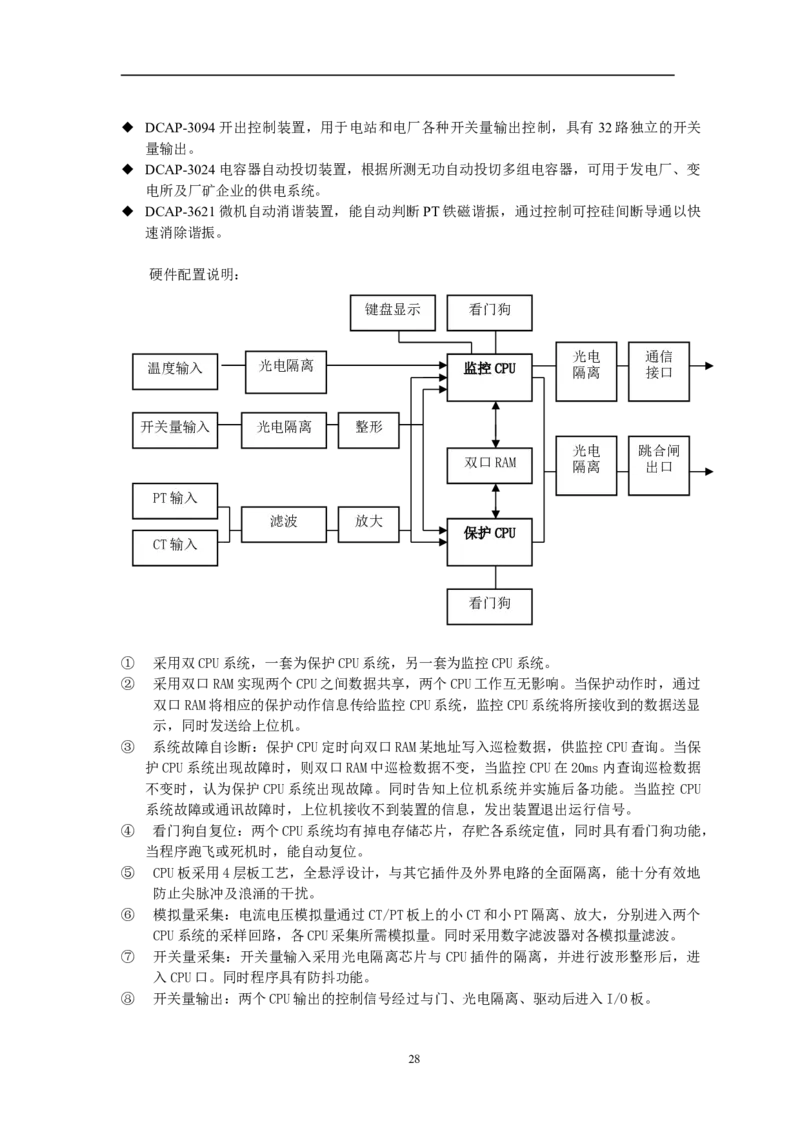

硬件配置说明：
键盘显示 看门狗
光电 通信
温度输入 光电隔离 监控CPU
隔离 接口
开关量输入 光电隔离 整形
光电 跳合闸
双口RAM
隔离 出口
PT输入
滤波 放大
保护CPU
CT输入
看门狗
① 采用双CPU系统，一套为保护CPU系统，另一套为监控CPU系统。
② 采用双口RAM实现两个CPU之间数据共享，两个CPU工作互无影响。当保护动作时，通过
双口RAM将相应的保护动作信息传给监控CPU系统，监控CPU系统将所接收到的数据送显
示，同时发送给上位机。
③ 系统故障自诊断：保护CPU定时向双口RAM某地址写入巡检数据，供监控CPU查询。当保
护CPU系统出现故障时，则双口RAM中巡检数据不变，当监控CPU在20ms内查询巡检数据
不变时，认为保护CPU系统出现故障。同时告知上位机系统并实施后备功能。当监控 CPU
系统故障或通讯故障时，上位机接收不到装置的信息，发出装置退出运行信号。
④ 看门狗自复位：两个CPU系统均有掉电存储芯片，存贮各系统定值，同时具有看门狗功能，
当程序跑飞或死机时，能自动复位。
⑤ CPU板采用4层板工艺，全悬浮设计，与其它插件及外界电路的全面隔离，能十分有效地
防止尖脉冲及浪涌的干扰。
⑥ 模拟量采集：电流电压模拟量通过CT/PT板上的小CT和小PT隔离、放大，分别进入两个
CPU系统的采样回路，各CPU采集所需模拟量。同时采用数字滤波器对各模拟量滤波。
⑦ 开关量采集：开关量输入采用光电隔离芯片与CPU插件的隔离，并进行波形整形后，进
入CPU口。同时程序具有防抖功能。
⑧ 开关量输出：两个CPU输出的控制信号经过与门、光电隔离、驱动后进入I/O板。
28⑨ 串口通讯：CPU插件采用带光电隔离的通信接口芯片以实现与总线网的隔离。
DCAP-3000系列监控保护装置调试300问（V2.0）
第一部分：基本问题
1、该系列装置内共有几块插件，各是什么插件。
2、装置的电源插件工作原理。
3、装置电源插件的特点。
4、怎样理解CPU插件的双CPU结构。
5、怎样理解双CPU的备用。
6、装置的监控测量精度是多少。
7、装置的保护测量精度是多少。
8、装置采取了哪些硬件和软件措施来保证测量精度。
9、装置采取了哪些硬件和软件措施来提高抗干扰能力。
10、 怎样理解CPU插件的全悬浮设计的特点。
11、 怎样理解该系列装置硬件模块化设计的特点。
12、 怎样理解该系列装置软件模块化设计的特点。
13、 该系列装置最多能分析到多少次谐波含量。
14、 什么是电力系统的谐波。
15、 衡量电能质量的三个标准是怎样的。
16、 电力系统为什么要设计防跳继电器
17、 怎样设计防跳继电器内置和外置。
18、 合闸保持继电器的主要作用是什么。
19、 什么是电力综合自动化系统的SOE功能。该系列装置的SOE分辨率是多少。
20、 该系列装置的正常工作温度范围是多少。
21、 该系列装置有哪两种电度计量方式。
22、 该系列装置怎样设置故障录波的时间长度。
23、 该系列装置一般有多少路独立的出口继电器。
24、 跳闸表设置有哪些优点。
25、 该系列装置一般有多少路联跳设置，联跳设计有哪些优点。
26、 联跳延时和联跳出口保持时间有何区别。
27、 装置的所有开入和开出是怎样通过联跳功能的设置联系在一起的。
28、 什么是继电保护的返回系数。该系列装置的返回系数一般是多少。
29、 该系列装置为什么可以只采用一点法校准精度。
30、 该系列装置怎样查看保护软件版本号。
31、 该系列装置怎样查看监控软件版本号。
32、 该系列装置怎样查看动作记录。
33、 该系列装置怎样查看通信状况。
34、 该系列装置怎样查看充电状况。
35、 该系列装置怎样进行模拟故障试验。
36、 该系列装置怎样查看谐波含量。
37、 该系列装置怎样查看开入状态。
2938、 该系列装置怎样查看保护测量量。
39、 该系列装置怎样在线检查出口继电器是否正确动作。
40、 什么是继电保护的两点算法，该系列装置怎样设置保护两点算法。
41、 该系列装置怎样设置两相电流输入保护或三相电流输入保护。
42、 什么是遥控联动设置，怎样设置，设置时务必注意哪些事项。
43、 所有装置所显示的正序电压和负序电压是线电压的还是相电压的。
44、 复合电压中正序电压定值是按线电压计算还是按相电压计算。
45、 复合电压中负序电压定值是按线电压计算还是按相电压计算。
46、 监控保护程序不能下载的原因有哪些。
47、 保护定值或监控参数不能掉电保存的原因有哪些。
48、 5V通信电源接反有什么严重后果。
49、 精度校不准的原因有哪些。
50、 24V和220V开关量输入在硬件上有什么区别。
51、 DCAP-3000系列有哪些装置具有检同期功能。
52、 DCAP-3000系列有哪些装置具有侧温功能。
53、 DCAP-3000系列装置对时有哪些方式。
54、 DCAP-3000系列装置采用GPS对时时，应怎样设置。
55、 DCAP-3000系列装置与后台机通信中断的原因有哪些。
第二部分：装置问题
DCAP-3000装置
1、什么是复合电压。
2、该装置选用的正序电压和负序电压是相电压的还是线电压的。
3、该装置的方向保护的接线方式是什么，为什么要选用此种方式。
4、什么是方向保护中的电压记忆，为什么要设计电压记忆功能。
5、该装置是怎样实现电压记忆功能的。
6、该装置失压保护是否检测断路器位置信号和进线有流信号，为什么。
7、该装置由哪些保护可以启动重合闸。
8、什么是重合前加速和重合后加速。该装置选用的是哪种加速方式。
9、后加速电流动作值怎样确定。
10、 低周减载为什么要求具有滑差闭锁功能。
11、 低周减载为什么要求具有电流闭锁功能。
12、 低周减载为什么要求具有低压闭锁功能。
13、 低周减载为什么要求具有断路器位置信号闭锁功能。
14、 该装置低周动作的频率范围是多少，为什么要设置动作频率下限。
15、 该装置具有几段零序电流保护。
16、 充电保护主要有哪些作用。
17、 充电保护延时和充电保护有效时间有什么区别。
18、 怎样做充电保护试验。
19、 PT断线的判断条件是什么。
20、 PT断线的判断条件中的正序电压和负序电压是相电压的还是线电压的。
3021、 PT断线是怎样闭锁方向、复合电压有关的电流保护的。
22、 PT断线是怎样闭锁失压保护的。
23、 CT断线的判断条件是什么。
24、 该装置是怎样判断控制回路断线的。
25、 PT断线、CT断线和控制回路断线是否有跳闸表设置输出。
26、 该装置由哪些条件启动事故报警或预告报警。
27、 该装置怎样判断偷跳状态。
28、 该装置为什么只有在重合闸和偷跳自投均投入的情况下，偷跳自投功能才有效。
29、 该装置检同期和检无压一般选择哪个继电器作为输出。
30、 该装置检同期和检无压为什么要求采用常闭接点输出。
31、 在“保护投退”中怎样选择“额定同期电压”。
32、 在“保护定值”中怎样设置“同期电压相位”。
33、 为什么要求设置“检同期有压定值”和“检同期无压定值”。
34、 什么是检同期过程中的“导前时间”。该装置是否有导前时间的设置。
35、 在检同期合闸过程中，有功功率一般怎样流动。
36、 在检同期合闸过程中，无功功率一般怎样流动。
37、 在检同期合闸过程中，相差过大会有什么严重后果。
38、 该装置在“合闸时检同期”和“合闸时检无压”同时投入时会出现什么情况，为什么。
39、 该装置失电告警一般采用常开还是常闭接点输出。
40、 该装置是否具有低压侧零序电流保护功能。
DCAP-3001装置
1、该装置定时限过流I段保护的作用是什么。
2、该装置定时限过流II段保护的作用是什么。怎样做该保护试验。
3、该装置是否具有充电保护功能。
4、该装置定时限过流II段保护与线路的充电保护有什么区别。
5、该装置反时限过流保护是怎样体现启动和运行阶段的保护特征的。
6、怎样做反时限过流保护试验。
7、现场怎样确定启动时间。
8、在现场一般采取什么办法来确定反时限过流保护曲线。
9、该装置的低压保护是否要求有流闭锁。
10、 该装置是否具有低压侧零序电流保护功能。
11、 该装置PT断线能否闭锁低压保护。
12、 该装置是否具有测温功能。
DCAP-3010、3010B装置
1、该装置通过什么保护来实现电动机的过热保护功能。
2、该装置通过什么保护来实现电动机的启动时间过长保护功能。
3、该装置通过什么保护来实现电动机的断相保护功能。
4、该装置通过什么保护来实现电动机的堵转保护功能。
5、该装置通过什么保护来实现电动机的失步保护功能。
316、该装置为什么没有设计过压保护。
7、该装置逆功率保护的数学模型是怎样的。
8、该装置的PT断线是怎样闭锁低压保护和逆功率保护的。
9、该装置负序过压保护的作用是什么。
10、 该装置的PT断线是否闭锁负序过压保护。
11、 该装置负序过压保护定值是相电压的还是线电压的。
12、 怎样判断电动机启动过程结束。
13、 装置是怎样实现对电动机启动过程进行控制的。
DCAP-3011装置
1、过流保护选择的是机端电流还是中性点电流。
2、差动保护可否设置为两相电流保护。如果可以，B相差流怎样计算。
3、差动保护是否有比率制动和谐波制动功能。
4、差流怎样计算。
5、制动电流怎样计算。
6、当采用两相保护时，怎样计算B相的二次谐波。
7、现场运行时，怎样判断机端电流和中性点电流的极性。
8、该装置一般用在多大容量的电动机上。
9、什么是同步电动机和异步电动机。
DCAP-3065装置
1、该装置接入的是线电压还是相电压。
2、低压保护和过压保护采用的是线电压还是相电压。
3、PT断线报警的数学模型是怎样的。
DCAP-3020、3022装置
1、该装置是否设计了充电保护。
2、低压保护为什么要求具有无流闭锁。
3、什么是差压保护，该装置可否设计成单相差压保护。
4、什么是差流保护，该装置是单相还是三相差流保护。
5、欠压自投的有压定值的设置有何要求。
6、欠压自投的数学模型是怎样的。
7、保护动作要求闭锁欠压自投，该怎样设计。
8、过压保护有没有无流闭锁功能。
9、PT断线闭锁低压保护能否投退。
10、 什么是电流有效值保护。
11、 滤波电容器为什么要求具有电流有效值保护。
12、 补偿电容器和滤波电容器在功能上有什么不同。
13、 该装置是否能实现多滤波支路的电容器电流有效值保护。
32DCAP-3030装置
1、该装置的主要用途有哪些。
2、该装置的PT是怎样分配接线的。
3、该装置的CT是怎样分配接线的。
4、该装置有没有单独的零序CT接线，其零序电流是怎样产生的。
5、该装置开关量输入接线有什么特殊要求。
6、该装置开关量输出接线有什么特殊要求。
7、该装置的过流保护是否具有方向功能。
8、该装置的复合电压闭锁过流保护的复合电压是取哪段母线的电压计算的。
9、复合电压中的低电压是线电压的还是相电压的。
10、 复合电压中的负序电压是线电压的还是相电压的。
11、 备用电源自投有哪几种方式。
12、 失压跳闸投退是否受备自投的投退影响。
13、 该装置将失压跳进线和备自投功能分开设计投退，有什么优点。
14、 备用电源自投方式一的充电条件有哪些。怎样理解充电条件。
15、 备用电源自投方式一的放电条件有哪些。怎样理解放电条件。
16、 备用电源自投方式一的失压跳闸应具备哪些条件。
17、 方式一的备用电源自投有哪三种情况。
18、 备用电源自投方式二的充电条件有哪些。
19、 备用电源自投方式二的放电条件有哪些。
20、 备用电源自投方式二的失压跳闸应具备哪些条件。
21、 方式二的备用电源自投有哪两种情况。
22、 备用电源自投方式三的充电条件有哪些。
23、 备用电源自投方式三的放电条件有哪些。
24、 备用电源自投方式三的失压跳闸应具备哪些条件。
25、 方式三的备用电源自投有哪两种情况。
26、 备用电源自投充电延时时间为多少。
27、 该装置是怎样设计备用电源自投闭锁信号的，该信号是否具有记忆功能。
28、 进线失压的判断条件是什么。
29、 进线有压的判断条件是什么。
30、 母线失压的判断条件是什么。
31、 母线有压的判断条件是什么。
32、 为什么电压条件变化通过延时后影响充电条件，而开关量变化瞬时影响充电条件。
33、 该装置是否设计了过流后加速保护功能。过流后加速保护定值是否可以设置。
34、 该装置是否设计了零序过流后加速保护功能。零序过流后加速保护定值是否可以设置。
35、 后加速保护启动的条件是什么。
36、 后加速保护是否具有延时退出功能。退出延时是多少。
37、 该装置为什么要设计后加速保护功能。
38、 该装置电流速断保护是否具有后加速功能。
39、 充电保护和后加速保护在设计上是否有矛盾的地方。
40、 该装置PT断线的判断条件是什么。
41、 PT断线的判断条件中负序电压是哪段母线的电压，是线电压的还是相电压的。
3342、 PT断线是怎样闭锁复合电压判据的。
43、 PT断线是怎样闭锁失压跳闸功能的。
44、 PT断线能否闭锁备用电源自投。
45、 当进线无PT时怎样设计备自投。备自投相应的充放电条件有什么变化。
46、 当进线无CT时怎样设计备自投。备自投相应的充放电条件有什么变化。
47、 当无母线PT时怎样设计备自投。备自投相应的充放电条件有什么变化。
48、 该装置的合环保护主要取什么作用。
DCAP-3040装置
1、该装置二次谐波的测量精度一般为多少。
2、该装置CT断线报警的判断条件有哪些。
3、该装置能否区分CT断线报警是高压侧的还是低压侧的。
4、不平衡电流的计算公式是怎样的。
5、CT断线报警的判断条件是否受接线方式或平衡系数的影响。
6、CT断线闭锁差动保护的判断条件有哪些。
7、CT断线闭锁差动保护的判断条件是否有缺陷。
8、该装置能否区分CT断线闭锁差动保护是高压侧的还是低压侧的。
9、CT断线闭锁差动保护的判断条件否受接线方式或平衡系数的影响。
10、 你怎样看待CT断线闭锁差动保护这一功能。
11、 什么是平衡系数，怎样计算。
12、 什么是接线方式，该装置有哪三种接线方式的设置，你怎样进行分析。
13、 请画出变压器Y/Y、Y/△-11、Y/△-1的一次接线图。
14、 现场一次CT的同名端和绕组的同名端一般怎样布置。
15、 现场怎样判断装置显示的差流的合理性。
16、 该装置动作电流怎样计算。
17、 该装置制动电流怎样计算。
18、 该装置用于电动机和发电机保护应进行怎样的设置。
DCAP-3041A装置
1、该装置动作电流怎样计算。
2、该装置制动电流怎样计算。
3、该装置是否能用于低压侧具有分支的两圈变压器保护。
DCAP-3041B装置
1、该装置动作电流怎样计算。
2、该装置制动电流怎样计算。
3、该装置二次谐波电流制动是否考虑了桥开关侧的电流。
4、该装置CT断线报警和CT断线闭锁差动是否考虑了桥开关侧。
5、怎样计算平衡系数。
346、该装置为什么要设计四侧接线方式独立调整。
7、怎样考虑四侧电流的方向。
DCAP-3041C装置
1、说明该装置的用途。
2、方式0和方式1的接线有什么不同。
3、自耦变压器的零序电流有什么特点。
4、高压侧中压侧和中性点侧零序电流怎样计算。
5、零序差流怎样计算，时相量和还是标量和。
6、差动动作电流怎样计算。
7、差动制动电流怎样计算，为什么。
DCAP-3050装置
1、复合电压的正序电压和负序电压是线电压的还是相电压的。
2、方向保护是本侧电流电压的方向还是对侧的。
3、方向是否具有记忆功能。
4、零序电流经零序电压闭锁的动作方程是怎样的。为什么要设计该保护。
5、零序电压经零序电流闭锁的动作方程是怎样的。为什么要设计该保护。
6、PT断线是判断本侧的还是对侧的。
7、PT断线是怎样闭锁复合电压和方向保护的。
8、该装置是否设计了风冷启动功能。
9、变压器根据电流作为风冷启动的判据有什么缺陷。
10、 该装置所设计的保护是怎样保证在两台主变并列运行时先跳不接地变。
11、 零序电流和间隙零序电流有何区别。
12、 怎样理解复合电压闭锁、本侧复合电压闭锁、对侧复合电压闭锁三者之间的关系。
DCAP-3051装置
1、复合电压的正序电压和负序电压是线电压的还是相电压的。
2、方向保护是本侧电流电压的方向还是一侧或二侧的。
3、方向是否具有记忆功能。
4、零序电流经零序电压闭锁的动作方程是怎样的。为什么要设计该保护。
5、零序电压经零序电流闭锁的动作方程是怎样的。为什么要设计该保护。
6、PT断线是判断本侧的还是一侧或二侧的。
7、PT断线是怎样闭锁复合电压和方向保护的。
8、该装置是否设计了风冷启动功能。
9、变压器根据电流作为风冷启动的判据有什么缺陷。
10、 该装置所设计的保护是怎样保证在两台主变并列运行时先跳不接地变。
11、 零序电流和间隙零序电流有何区别。
12、 怎样理解复合电压闭锁、本侧复合电压闭锁、一侧和二侧复合电压闭锁四者之间的关
35系。
DCAP-3080、3080A装置
1、复合电压闭锁过流共有几段。
2、复合电压的正序电压和负序电压是线电压的还是相电压的。
3、过流是否可以设置带方向。
4、失磁保护的原理是怎样的。
5、失磁保护动作的条件有哪些。
6、失磁保护试验怎样做。
7、方向零序电流保护的正方向是怎样定义的。
8、方向零序电流保护的动作方程是怎样的。
9、反时限对称过负荷的数学模型是怎样的。
10、 反时限负序过负荷的数学模型是怎样的。
11、 低频保护的动作方程是怎样的。
12、 高频保护的动作方程是怎样的。
13、 解列保护的动作方程是怎样的。
14、 低频保护和解列保护有何区别。
15、 逆功率保护的数学模型是怎样的。
16、 PT断线是怎样闭锁复合电压、逆功率和低压保护的。
17、 利用机端电压二次谐波原理实现转子两点接地保护的原理是怎样的。
18、 你怎样评价利用机端电压二次谐波原理实现转子两点接地保护。
DCAP-3005装置
1、该装置的主要用于什么地方。
2、速断和过流是否可以设置带方向和复合电压闭锁。
3、复合电压的正序电压和负序电压是线电压的还是相电压的。
4、由哪些保护启动重合闸。
5、重合闸的条件有哪些。它与DCAP-3000线路装置的重合闸有什么区别。
6、备自投动作的条件有哪些。
7、对侧有压，本侧无压是否可以备自投。
8、对侧无压，本侧无压是否可以重合闸。
9、备自投是否有开关量闭锁输入。
10、 怎样处理重合闸和备自投的关系。
DCAP-3002装置
1、开关量输出的定义有什么特殊要求。
36DCAP-3043装置
1、该装置具有多少路直流量输入。
2、怎样定义测量类型、变送器类型、测量下限和测量范围。
3、怎样校准模拟量精度。
4、该装置具有多少路普通开关量输入。
5、该装置具有多少路非电量信号开关量输入。
6、该装置具有多少路普通遥控开关量输出。
7、该装置具有多少路非电量跳闸开关量输出。
DCAP-3093装置
1、PT断线报警的数学模型是怎样的。
高压光隔单元CISOL1、CISOL2、CISOL3
1、高压光隔的原理是什么？
2、CISOL1和CISOL2的主要区别是什么？
3、怎样区分DC220V和DC110V光隔？
4、为什么要用高压光隔？
5、高压光隔损坏的原因有那些？
6、怎样检测高压光隔？
温度变送器CCENTI
1、温度变送器能否同时配置PT100和CU50传感器？
2、怎样调试温度变送器？
3、温度变送器的工作电源从哪里来？
4、温度变送器的输出量是什么？
5、在现场温度变送器怎样接线？
6、温度变送器的输入输出范围是什么？
码制转换器CCODE
1、怎样调试码制转换器？
2、码制转换器有多少档位输入？
3、码制转换器是否为5位BCD码输出？
DCAP-3511单元
1、什么是准同期、检同期和自同期？
2、什么是系统侧和对象侧电压？
3、对机组型和线路型而言，怎样选择系统侧电压和对象侧电压？为什么？
4、该单元主要优点有哪些？
375、什么是导前时间？该单元是怎样在线测量的？
6、角差、频差和压差是怎样定义的，是否都有正负？
7、PID调节的原理是什么？
8、什么是同期周期、调压周期和调频周期？
9、为什么要进行压差校准和角差校准？
10、 怎样进行压差校准和角差校准？
11、 为什么要设置压差高低限？
12、 为什么要设置频差高低限？
13、 该单元是否具有同期表功能？
14、 自动调压和自动调频在实际应用中有何作用？
15、 怎样判断无压状态？
16、 怎样区分无压状态和PT断线？
17、 为什么要求设置低压定值？
18、 该单元为什么要设计外部PT断线和内部PT断线？
19、 PT断线怎样闭锁同期操作？
20、 该单元出口是怎样定义的？
21、 怎样启动准同期操作？
DCAP-3514（3518）单元
1、3514和3511的主要区别是什么？
2、该单元怎样判断PT断线？
3、怎样计算角差定值？
4、该单元为什么没有压差定值？它是通过什么方式来解决系统侧电压和对象侧电压不一致的
问题？
5、为什么设计有附加相角定值，怎样计算附加相角？
6、怎样判断无压状态？
7、怎样启动准同期操作？
8、准同期操作启动信号是否具有记忆功能？
9、该单元可否同时进行两路及以上的准同期操作，为什么？
10、 该单元调频调压的原理是怎样的？
DCAP-3112装置
1、 该装置用于中性点接地系统还是不接地系统？
2、 什么是欧姆继电器？

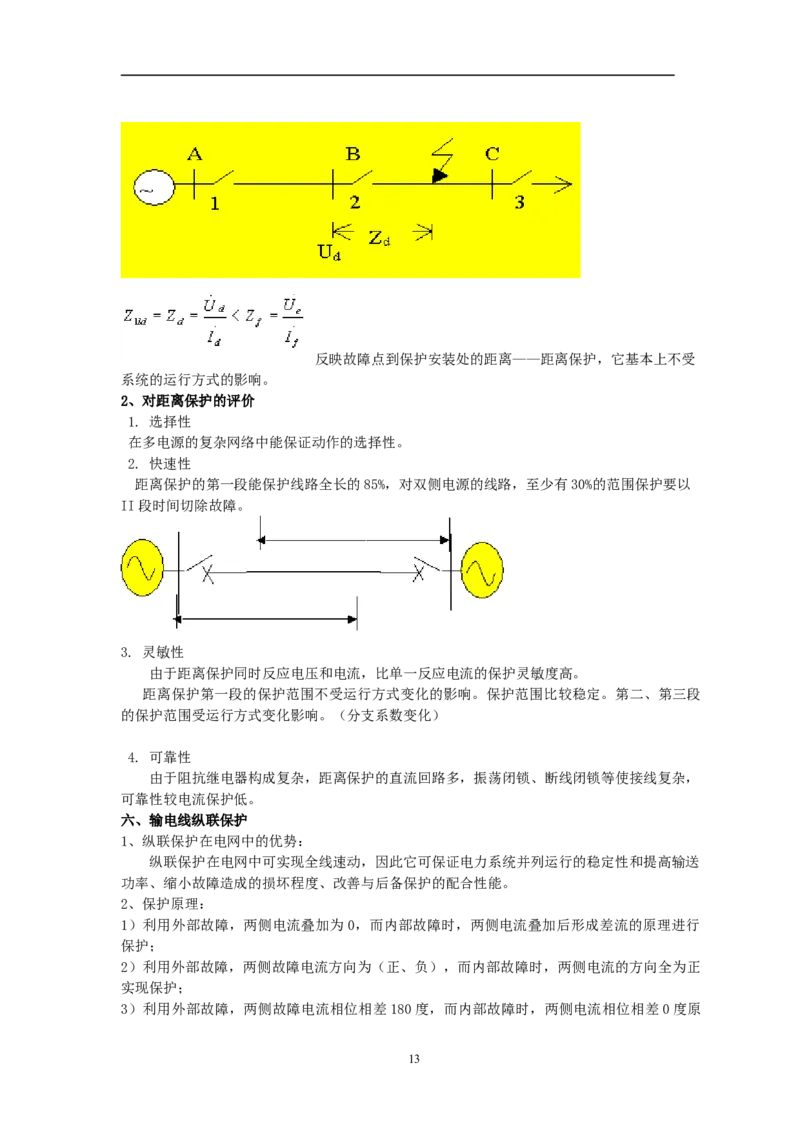

3、 什么是距离保护？
4、 I段距离保护的保护范围是线路全长的多少？
5、 什么是相间距离保护？
6、 什么是接地距离保护？
7、 什么是电力系统的振荡？
8、 什么是振荡闭锁？
9、 怎样区分振荡和故障？
3810、 该装置三相一次重合闸的启动条件是什么？
11、 该装置的定值分为哪几类？
12、 该装置零序电流定值的整定有什么特殊要求？
13、 该装置有没有精度校准菜单？
14、 该装置的U0和I0是计算值还是测量值？
15、 该装置的开关量输出有何特殊定义？
16、 该装置的开关量输入有何特殊定义？
17、 该装置最多可记录多少条保护或报警信息？
18、 PT断线对距离保护有什么影响？
19、 PT断线对过流保护有什么影响？
20、 重合闸检同期时是否检压差、频差和角差，为什么？
UNIS-SVQC装置
1、 什么是电力系统的九域图？
2、 该装置最多能控制多少组电容和多少台变压器？
3、 什么是主变滑档？
4、 综合调节有哪些闭锁条件？为什么要设计这些闭锁条件？
39
