2022一级建造师执业资格考试
机电工程管理与实务真题
一、单项选择题(共20题,每题1分。每题的备选项中,只有1个最符合题意)
1.热力管道补偿器两侧支架偏心基准点应选择（ ）。
A.补偿器边缘
B.管道固定点
C.管道转弯点
D.补偿器中心
2.风力发电机塔筒就位紧固后，塔筒法兰内侧间隙大于0.5mm时的填充材料应采用（ ）。
A.不锈钢片
B.紫铜片
C.铝合金片
D.碳钢片

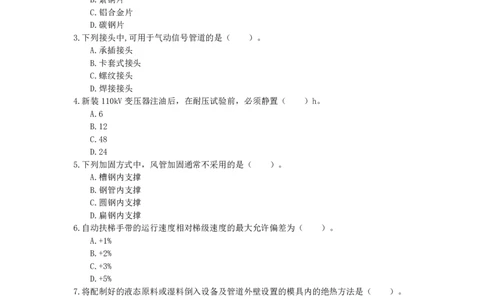

3.下列接头中,可用于气动信号管道的是（ ）。
A.承插接头
B.卡套式接头
C.螺纹接头
D.焊接接头
4.新装110kV变压器注油后，在耐压试验前，必须静置（ ）h。
A.6
B.12
C.48
D.24
5.下列加固方式中，风管加固通常不采用的是（ ）。
A.槽钢内支撑
B.钢管内支撑
C.圆钢内支撑
D.扁钢内支撑
6.自动扶梯手带的运行速度相对梯级速度的最大允许偏差为（ ）。
A.+1%
B.+2%
C.+3%
D.+5%
7.将配制好的液态原料或湿料倒入设备及管道外壁设置的模具内的绝热方法是（ ）。
A.填充法
B.浇注法
C.涂抹法
D.粘贴法
8.塑料管道的水压试验为工作压力的（ ）倍。
A.1.15
B.1.2
C.1.5
D.2
9.七氟丙烷灭火系统组件中的阀门不包括（ ）。A.选择阀
B.安全阀
C.隔膜阀
D.液流单向阀
10.下列预防储罐壁板变形的措施中，不属于焊接技术措施的是（ ）。
A.壁板焊接要先纵缝后环缝
B.环缝焊工要对称分布，沿同一方向施焊
C.用弧形护板定位控制纵缝
D.打底焊时，焊工要分段跳焊或分段退焊
11.光缆敷设时，以下不正确的是（ ）。
A.牵引力应加在加强芯上
B.牵引力不超过150kg
C.牵引速度宜为10m/min
D.一次牵引长度2km

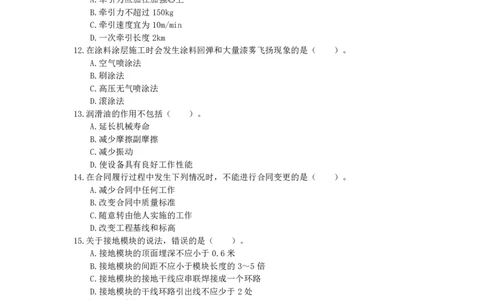

12.在涂料涂层施工时会发生涂料回弹和大量漆雾飞扬现象的是（ ）。
A.空气喷涂法
B.刷涂法
C.高压无气喷涂法
D.滚涂法
13.润滑油的作用不包括（ ）。
A.延长机械寿命
B.减少摩擦副摩擦
C.减少振动
D.使设备具有良好工作性能
14.在合同履行过程中发生下列情况时，不能进行合同变更的是（ ）。
A.减少合同中任何工作
B.改变合同中质量标准
C.随意转由他人实施的工作
D.改变工程基线和标高
15.关于接地模块的说法，错误的是（ ）。
A.接地模块的顶面埋深不应小于0.6米
B.接地模块的间距不应小于模块长度的3～5倍
C.接地模块的接地干线应串联焊接成一个环路
D.接地模块的干线环路引出线不应少于2处
16.关于设备采购商务评审时的做法，正确的是（ ）。
A.对技术评审不合格的，不再做商务评审
B.评审时的相关商务专家不可外聘
C.潜在供应商的商务标无须逐条做出评价
D.在商务评审的基础上就能组织综合评审
17.关于施工总平面图管理的说法，错误的是（ ）。
A.工程实行施工总承包的，施工总平面的管理由总承包单位负责
B.应对施工总平面布置进行动态管理
C.分包可以随意更改施工平面图
D.应根据不同的施工阶段绘制阶段性的施工总平面图18.机电工程项目的资金使用考核指标不包括（ ）。
A.资金周转率
B.资金占用率
C.资金产值率
D.资金利用率
19.下列机电工程项目内部协调管理的措施，属于组织措施的是（ ）。
A.建立协调会议制度
B.不定期组织召开施工协调会
C.各级组织责任明确
D.受益者要按规定收取费用
20.中间交接验收时，无需建设单位生产管理部门确认的工作是（ ）。
A.管理文件汇总
B.系统吹扫情况
C.管道耐压试验
D.设备无损检测

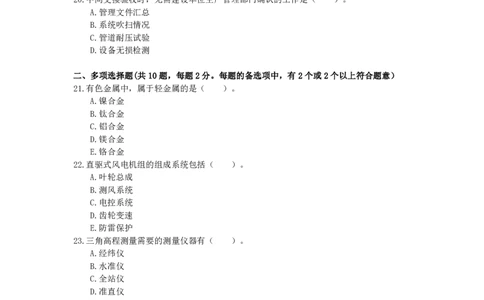

二、多项选择题(共10题，每题2分。每题的备选项中，有2个或2个以上符合题意）
21.有色金属中，属于轻金属的是（ ）。
A.镍合金
B.钛合金
C.铝合金
D.镁合金
E.铬合金
22.直驱式风电机组的组成系统包括（ ）。
A.叶轮总成
B.测风系统
C.电控系统
D.齿轮变速
E.防雷保护
23.三角高程测量需要的测量仪器有（ ）。
A.经纬仪
B.水准仪
C.全站仪
D.准直仪
E.测距仪
24.起重机进行吊装作业时的吊装载荷包括（ ）。
A.设备及构件重量
B.设备加固件重量
C.吊具和索具重量
D.起重机吊臂重量
E.起重机吊钩重量
25.计量检定按其检定的目的和性质分为（ ）。
A.强制检定
B.首次检定C.周期检定
D.仲裁检定
E.后续检定
26.未安装用电计量装置的临时用电工程，计收电费的依据是（ ）。
A.用电容量
B.用电时间
C.规定电价
D.用电电压
E.用电质量
27.单位工程质量控制资料检查记录说法正确的是（ ）。
A.资料名称由施工单位填写
B.资料份数由监理单位填写
C.检查意见由监理公司填写
D.检查结论由建设单位填写
E.记录签字人为施工单位技术负责人

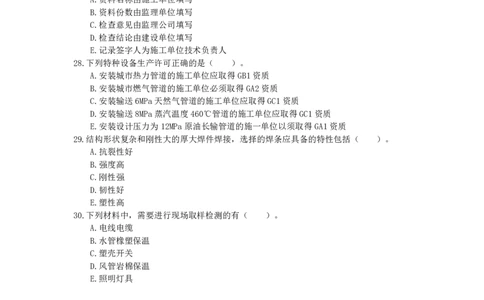

28.下列特种设备生产许可正确的是（ ）。
A.安装城市热力管道的施工单位应取得GB1资质
B.安装城市燃气管道的施工单位必须取得GA2资质
C.安装输送6MPa天然气管道的施工单位应取得GC1资质
D.安装输送8MPa蒸汽温度460℃管道的施工单位应取得GC1资质
E.安装设计压力为12MPa原油长输管道的施一单位以须取得GA1资质
29.结构形状复杂和刚性大的厚大焊件焊接，选择的焊条应具备的特性包括（ ）。
A.抗裂性好
B.强度高
C.刚性强
D.韧性好
E.塑性高
30.下列材料中，需要进行现场取样检测的有（ ）。
A.电线电缆
B.水管橡塑保温
C.塑壳开关
D.风管岩棉保温
E.照明灯具
三.案例分析题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）
案例（一）
案例背景：
某施工单位中标南方一高档商务楼机电工程项目，工程内容:建筑给排水、建筑电气、
通风空调和智能化等。工程主要设备由建设单位指定品牌，施工单位组织采购。
商务楼空调采用风机盘管加新风系统，空调水为二管制系统，机房空调系统采用进口恒
温恒湿空调机组，管道保温层采用岩棉管壳，用铁丝捆扎。商务楼机电工程施工时间正值夏
季，商务楼空调系统进行带冷源的联合调试，空调系统试运行平稳。施工单位组织了项目竣
工预验收，预验收中发现以下质量问题:
（1）风机盘管机组的安装资料中没查到水压试验记录，其安装如图所示。（2）管道保温层的捆扎金属丝间距为400mm且每块捆扎1道。
（3）施工资料中的恒温恒湿机组无中文说明。
施工单位对预验收中存在的工程质量问题进行了整改并整理竣工资料,将工程项目移交
建设单位。
图1 风机盘管机组安装示意图
问题：
1.风机盘管安装前应进行哪些试验？图中的风机盘管安装存在哪些错误?如何整改?
2.管道的保温施工是否符合要求?说明理由?
3.商务楼工程未进行带热源的系统联合试运行，是否可以进行竣工验收?
4.恒温恒湿空调机组无中文说明是否符合验收要求?如何改正?
案例（二）
案例背景：
某电力公司，承接某办公楼配电室安装工程，工程主要内容有，高低压成套配电柜，电
力变压器，插接母线，槽钢，高压电缆采购及安装工程。
电力公司采购经理根据业主方采购有关规定，编制设备采购文件，部门工程师审核及项
目经理审批后，实行采购。
疫情原因导致劳务人员无法从外省市来到该项目施工，劳务失衡，劳务与施工要求脱节，
配电柜安装无法按计划进行，电力公司对劳务人员实行动态管理，调集本市劳务人员进行项
目施工。
配电柜柜体安装固定好后，专业监理工程师检查指出，部分配电柜安装不符合规范要求
（如图2），施工人员按要求进行整改。
敷设配电柜信号传输线时，质检员巡视中，发现信号传输线的线芯不符合设计要求。属
不合格产品，要求施工人员停工，上报项目部，施工人员按要求将已敷设的信号线全部拆除。图2 配电柜安装示意图
问题：
1.设备采购文件编制依据包括哪些文件?本项目的设备采购文件的审批是否正确?
2.电力公司如何对劳务人员进行动态管理?对进场劳务人员有何要求?
3.写出图中整改的规范要求。柜体垂直度偏差及盘面偏差是多少?
4.当发现不合格的信号线时应如何处理?
案例（三）
案例背景：
某工程使用3台蒸汽发生器提供蒸汽，产生的蒸汽经集气缸汇集后，由一条蒸汽管道输
送至用汽车间。热管蒸汽发生器部分数据见表3-1。蒸汽管道采用无缝钢管，材质为20号
钢，蒸汽管道设计压力为1.0MPa，设计温度为190℃，属于GC2级压力管道。管道连接方式
为氩电联焊，焊缝按照设计要求进行射线检测，管道阀门采用法兰，管道需要保温。蒸汽集
汽缸数据见表3-2。工程所有设备、工艺管道、电气系统及自控系统等安装由A安装公司承
担，B工程监理公司担任工程监理。
表3-1热管蒸汽发生器部分数据
额定蒸发量（t/h） 1.0 额定蒸汽压力（MPa） 1.0
锅内水容积（L） 27 额定蒸汽温度（℃） 190
NO 排放（mg/m3） <30 机组重量（kg） 2980
X
表3-2蒸汽集汽缸数据
设计压力 1.6MPa
设计温度 203℃
容积 0.28m3
制造许可 D
类型 II类
耐压试验压力 2.2MPa
主体材质 Q345R
净重 296kg
介质 水蒸气
工程开工后,A公司根据特种设备的有关规定向特种设备安全部门提交了蒸汽管道和集
气缸的施工告知书。监理工程师认为蒸汽发生器是整个系统压力和温度最高的设备，也应按
特种设备的要求办理施工告知。
问题：
1.监理工程师要求蒸汽发生器也按特种设备的要求办理施工告知是否合理?说明理由。
2.管道安装中，哪些人员要持证上岗?
3.计算蒸汽管道的水压试验压力。蒸汽集汽缸能否与管道作为一个系统按管道试验压力进行
试验?说明理由。
4.本工程施工需要哪些主要施工机械及工具?
案例（四）
案例背景：
某机电施工单位通过招标，总承包某超高层商务楼机电安装工程。承包范围:建筑给水
排水、建筑电气、空调通风、消防和电梯工程等。工程所需的三联供机组和自动扶梯等主要设备己由建设单位通过招标选定制造厂家，且建设单位已与制造厂签订了三联供机组等设备
的供货合同。
招标文件中，电梯和自动扶梯是由电梯制造厂负责安装及运维的。为方便现场协调，建
设单位授权机电施工单位按主合同的招标条件与电梯制造厂签订供货和安装合同。工期为
210d，不可延误，每延误一天扣罚5万元人民币。因电梯、自动扶梯是特种设备，机电施工
单位对电梯制造厂进行安装资质等内容的审核，并检查了电梯制造厂提交的安装资料。
自动扶梯等设备进场验收合格，资料齐全。安装后，某台自动扶梯试运行时，发生机械
传动部分故障，经检查是某个梯级轴（见下图）存在质量问题，影响了自动扶梯的安装精度
和运行质量，损坏了中间传动环节，经制造厂提供零部件返工返修后，自动扶梯安装试运行
合格，使整个工期耽误了14d，为此，建设单位扣罚了机电施工单位的延误费用，机电施工
单位对扣罚的费用提出异议。
图四:传动部位图
问题：
1.三联供机组、电梯和自动扶梯应分别由哪个单位负责监造?
2.自动扶梯进场验收的技术资料必须提供哪些文件的复印件?随机文件有哪些内容?
3.自动扶梯机械联动部分安装示意图中的①②③分别表示什么部件?
4.自动扶梯设备制造对安装精度的影响主要是哪几个原因?直接影响自动扶梯设备运行质量
的有哪几个原因?
5.建设单位扣罚了机电施工单位多少延误费用?是否正确?说明理由。机电施工单位应如何处
理?
案例（五）
案例背景：
A施工单位中标北方某石油炼化项目,项目的冷换框架采用模块化安装,将整个冷换框
架分成4个模块，最大一个模块重132t，体积12m×18m×26m，并在项目旁设立预制厂，进
行模块钢结构制作、换热器安装、管道敷设、电缆桥架安装和照明灯具安装等。由项目部对
模块的制造质量、进度、安全等方面进行全过程管理。
A施工单位进场后，策划了节水、节地、绿色施工内容，组织单位工程绿色施工的施工
阶段评价。对预制厂的模块制造进行危险识别，识别了触电、物体打击等风险。监理工程师
要求项目部完善策划。
在气温-18℃时,采购的低合金材料运抵预制厂,项目部质检员抽查了材料质量,并在材
料下料切割时，抽查了钢材切割面有无裂纹和大于1mm的缺棱，对变形的型材，在露天进行
冷矫正，项目部质量经理机电发现问题后，及时进行纠正。
模块制造完成后，采用1台750t履带吊和1台250t履带吊及平衡梁的抬吊方式安装就
位。模块建造费用见下表，项目部用赢得值法分析项目的相关偏差，指导项目运行，经过4
个月的紧张施工，单位工程陆续具备验收条件。
表5-模块建造费用
第一个月底时累 第二个月底时累 第三个月底时累 第四个月底时累
计（万元） 计（万元） 计（万元） 计（万元）
已完工程预算 600 960 1350 1680
费用
计划工程预算 550 950 1500 1700
费用
已完工程实际 660 1080 1580 1760
费用
问题：
1.项目部的绿色施工策划还应补充哪些内容?单位工程施工阶段的绿色施工评价由谁组织并
由哪些单位参加?
2.项目部还应在预制厂识别出模块制造时的哪些风险?
3.在型钢矫正和切割面检查方面有什么不妥和遗漏之处?
4.吊装作业中的平衡梁有何作用?
5.第二月底到第三月底期间，项目进度超前还是落后了多少万元?此期间项目盈利还是亏损
了多少万元?2022一级建造师执业资格考试
机电工程管理与实务真题
【参考答案】
一、单项选择题(共20题,每题1分。每题的备选项中,只有1个最符合题意)
1.【答案】D
【解析】安装导向支架和活动支架的托架时，应考虑支架中心与托架中心一致，不能使活动
支架热胀后偏移，靠近补偿器两侧的几个支架安装时应装偏心，其偏心的长度应是该点距固
定点的管道热伸量的一半。偏心的方向都应以补偿器的中心为基准。
2.【答案】A
【解析】塔筒就位紧固后塔筒法兰内侧的间隙应小于0.5mm，否则要使用不锈钢片填充，之
后依次安装上部塔筒。
3.【答案】B
【解析】气动信号管道安装无法避免中间接头时，应采用卡套式接头连接；气动信号管道终
端应配装可拆卸的活动连接件。
4.【答案】B
【解析】电力变压器新装注油以后，大容量变压器必须经过静置12h才能进行耐压试验。对
10kV以下小容量的变压器，一般静置5h以上才能进行耐压试验。
5.【答案】A
【解析】风管的加固形式有：角钢加固、折角加固、立咬口加固、扁钢内支撑、镀锌螺杆内
支撑、钢管内支撑加固。
6.【答案】B
【解析】自动扶梯（或自动人行道）的性能试验，在额定频率和额定电压下，梯级、踏板或
胶带沿运行方向空载时的速度与额定速度之间的允许偏差为±5%；扶手带的运行速度相对梯
级、踏板或胶带的速度允许偏差为0～+2%。
7.【答案】B
【解析】浇注法是将配制好的液态原料或湿料倒入设备及管道外壁设置的模具内，使其发泡
定型或养护成型的一种绝热施工方法。
8.【答案】C
【解析】室内给水管道的水压试验必须符合设计要求，当设计未注明时，各种材质的给水管
道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
9.【答案】C
【解析】七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、
三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、
火灾探测器、气体灭火控制器、声光报警器、警铃、放气指示灯、紧急启动/停止按钮等组
成。
10.【答案】C
【解析】壁板控制焊接变形的措施
1）壁板焊接要先纵缝、后环缝，环缝焊工要对称分布，沿同一方向施焊。
2）打底焊时，焊工要分段跳焊或分段退焊。
3）在焊接薄板时，应采用Ø3.2的焊条，采用小电流、快速焊的焊接参数施焊，用小焊接热
输入，减少焊缝的热输入量，降低焊接应力，减少焊接变形。
C选项属于组装技术措施。
11.【答案】D
【解析】敷设光缆时，其最小动态弯曲半径应大于光缆外径的20倍。光缆的牵引端头应做好技术处理，可采用自动控制牵引力的牵引机进行牵引。牵引力应加在加强芯上其牵引力不
应超过光缆允许张力的80%；牵引速度宜为10～15m/min；一次牵引的直线长度不宜超过1km，
光纤接头的预留长度不应小于8m。
12.【答案】A
【解析】空气喷涂法是应用最广泛的一种涂装方法，几乎可适用于一切涂料品种，该方法的
最大优点：可获得厚薄均匀、光滑平整的涂层。缺点：涂料利用率较低，对空气的污染也较
严重。
13.【答案】C
【解析】润滑与设备加油是保证机械设备正常运转的必要条件，通过润滑剂减少摩擦副的摩
擦、表面破坏和降低温度，使设备具有良好工作性能，延长使用寿命。
14.【答案】C
【解析】合同变更的范围
除专用合同条款另有约定外，合同履行过程中发生以下情形的，应进行变更：
（1）增加或减少合同中任何工作，或追加额外的工作。
（2）取消合同中任何工作，但转由他人实施的工作除外。
（3）改变合同中任何工作的质量标准或其他特性。
（4）改变工程的基线、标高、位置和尺寸。
15.【答案】C
【解析】接地模块的施工要求
（1）按设计位置开挖模块坑，并将接地干线引到模块上，经检查确认，再相互焊接。
（2）接地模块的顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。接
地模块应垂直或水平就位，并应保持与原土层接触良好。
（3）接地模块应集中引线，并应采用干线将接地模块并联焊接成一个环路，干线的材质应
与接地模块焊接点的材质相同，引出线不应少于2处。
16.【答案】A
【解析】B选项错误，商务评审由采购工程师（或费控工程师）组织，由相关专业的专家进
行评审（可外聘专家）；C选项错误，对各潜在供应商的商务报价做横向比较并排出推荐顺
序；D选项错误，采购经理在技术评审和商务评审的基础上组织综合评审。
17.【答案】C
【解析】施工分包单位对已批准的施工总平面布置，不得随意变动。分包单位的平面布置需
要变动，需向施工总平面图管理单位提出书面申请报告，经批准后才能实施。
18.【答案】B
【解析】考核资金使用效果的指标主要有资金周转率、资金产值率、资金利用率等三种。
19.【答案】A
内部协调管理的形式
（1）例行的管理协调会，主要对例行检查后发现的管理偏差进行通报沟通，讨论措施进行
纠正，避免类似情况再次发生。
（2）建立协调调度室或设立调度员，主要对项目的执行层（包括作业人员）在施工中所需
生产资源需求、作业工序安排、计划进度调节等实行即时调度协调。
（3）项目经理或授权的其他领导人指令，主要对突发事项、急需处理事项以指令形式进行
管理协调。
2）内部协调管理的措施
（1）组织措施：项目部建立协调会议制度，定期组织召开协调会，解决施工中需要协调的
问题。（2）制度措施：项目部有健全的规章制度，明确的责任和义务，使协调管理有章可循，各
类人员、各级组织的责任明确，则协调后的实施能落实到位。建立由管理层到施工班组的责
任制度，在责任制度的基础上建立奖惩制度，提高施工人员的责任心和积极性，建立以项目
经理为责任人的质量问题责任制度。
（3）教育措施：使项目部全体员工明白工作中的管理协调是从全局利益出发，即便对局部
利益或小部分人利益发生损害，也要服从协调管理的指示。
（4）经济措施：对协调管理中受益者要按规定收取费用，给予受损者适当补偿。
20.【答案】A
【解析】中间交接验收
（1）验收组织
④建设单位确认情况：工艺、动力管道耐压试验和系统吹扫情况；静设备无损检测、强度试
验和清扫情况；动设备单机试运行情况；大型机组试运行和联锁保护情况；电气、仪表设备
的联校情况；装置区临时设施的清理情况。
二、多项选择题(共10题，每题2分。每题的备选项中，有2个或2个以上符合题意）
21.【答案】CD
【解析】有色金属可分为重金属、轻金属、贵金属及稀有金属。
（1）轻金属：密度小于4500kg/m³，如铝、镁、钾、钠、钙、锶、钡等。
（2）重金属：密度大于4500kg/m³，如铜、镍、钴、铅、锌、锡、锑、铋、镉、汞等。
22.【答案】ABCE
【解析】直驱式风电机组：主要由塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系
统、电控系统和防雷保护系统组成。发电机位于机舱与轮毂之间。直驱式风电机组机舱里面
取消了发电机、齿轮变速系统，将发电机直接外置到与轮毂连接部分。
23.【答案】ACE
【解析】三角高程测量，测量仪器：经纬仪、全站仪和（激光）测距仪。
24.【答案】ABCE
【解析】吊装载荷
吊装载荷的组成：被吊物（设备或构件）在吊装状态下的重量和吊、索具重量（流动式起重
机一般还应包括吊钩重量和从臂架头部垂下至吊钩的起升钢丝绳重量）。
例如：履带起重机的吊装载荷为被吊设备（包括加固、吊耳等）和吊索（绳扣）重量、吊钩
滑轮组重量和从臂架头部垂下的起升钢丝绳重量的总和。
25.【答案】BCDE
【解析】按检定的目的和性质分类
计量检定按其检定的目的和性质分为：首次检定、后续检定、使用中检定、周期检定和仲裁
检定。
26.【答案】ABC
【解析】临时用电安装用电计量装置的要求
临时用电的施工单位，只要有条件就应安装用电计量装置。对不具备安装条件的，可按其用
电容量、使用时间、规定的电价计收电费。
27.【答案】ACD
【解析】单位（子单位）工程质量控制资料检查记录表中的资料名称和份数应由施工单位填
写。检查意见和检查人由建设（监理）单位填写。结论应由参加双方共同商定，建设单位填
写。记录表签字人：施工单位项目负责人，建设单位项目负责人（总监理工程师）。
28.【答案】CDE【解析】
表5.3-1压力管道设计、安装许可参数级别
许 可 级 许可范围 备注
别
1.设计压力大于或者等于4.0MPa（表压，下同）的长输输气管道 GA1级
GA1
。 覆盖
GA2
2.设计压力大于或者等于6.3MPa的长输输油管道
级
GA2 GA1级以外的长输管道 —
GB1 燃气管道 —
GB2 热力管道 —
1.输送《危险化学品目录》中规定的毒性程度为急性毒性类别1介质
、急性毒性类别2气体介质和工作温度高于其标准沸点的急性毒性
类别2液体介质的工艺管道
2.输送《石油化工企业设计防火标准》（2018年版）GB50160—2008 GC1级、
GC1 、《建筑设计防火规范》（2018年版）GB50016—2014中规定的火 GCD 级
灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），覆盖GC2
并且设计压力大于或者等于4.0MPa的工艺管道； 级
3.输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计
压力大于或者等于4.0MPa且设计温度高于或者等于400℃的工艺管
道
1.GC1级以外的工艺管道；
GC2
2.制冷管道
GCD 动力管道
29.【答案】ADE
【解析】对结构形状复杂、刚性大的厚大焊件，在焊接过程中，冷却速度快，收缩应力大，
易产生裂纹，应选用抗裂性好、韧性好、塑性高、氢致裂纹倾向低的焊条。例如，低氢型焊
条、超低氢型焊条和高韧性焊条等。
30.【答案】ABDE
【解析】建筑安装工程质量验收要求
对于涉及节能、环境保护和主要使用功能的试件、设备及材料，应按规定进行见证取样检测。
三.案例分析题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）
案例（一）
1.【答案】（1）风机盘管安装前应逐台进行水压试验和风机三速试运行。盘管水压试验压
力应为系统工作压力的1.5倍，试验观察时间应为2min，不渗漏为合格；通电试运行不漏
电、不短路，风机三速转动方向、转速正常为合格。
（2）图中的风机盘管安装存在错误如下：
①错误一:风机盘管机组与冷冻水供水、回水管采用镀锌钢管连接。
改正风机盘管机组与管道的连接，应采用耐压值大于或等于1.5倍工作压力的金属或非金属
柔性连接，连接应牢固、严密，坡向正确，金属软管及阀门均应保温。
②错误二:冷凝水管坡度为I=0.005。
改正:冷冷凝水排水管的坡度应符合设计要求。当设计无要求时，干管坡度宜大于或等于8‰，
支管坡度宜大于或等于1%，且应坡向出水口。③错误三:冷凝水管与风机盘管的透明胶管，长度200mm。
改正:凝结水管与风机盘管连接时，应设置透明软管，能观察到凝结水排水情况，长度不宜
大于150mm。。
④错误四:冷凝水管过滤器安装方向反向。
改正:调转冷凝水管Y形过滤器安装方向，使过滤器朝向右。
2.【答案】（1）管道的保温施工不符合要求。
（2）理由:①岩棉管壳属于半硬质绝热制品,其捆扎间距应≤300mm。
②捆扎材料应使用镀锌铁丝。
③每块绝热制品的捆扎件不得少于两道，对有振动的部位应加强捆扎。
3.【答案】（1）可以进行竣工验收。
（2）联合试运行及调试不在供暖期时，仅做带冷源的试运行及调试，并在第一个供暖期内
补做。
4.【答案】（1）恒温恒湿空调机组无中文说明不符合验收要求。
（2）改正措施:进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件
资料（中文译文），还应提供原产地证明和商检证明。
案例（二）
1.【答案】（1）设备采购文件编制依据包括:
1）工程项目建设合同
2）设备请购书
3）采购计划
4）业主方对设备采购的相关规定
（2）本项目的设备采购文件的审批正确。设备采购文件由项目采购经理根据相关程序进行
编制。经过编制、技术参数复核、进度（计划）工程师审核、经营（费控）工程师审核，由
项目经理审批后实施。
2.【答案】（1）根据生产任务和施工条件的变化对劳动力进行跟踪平衡、协调。
（2）劳务人员的种类和数量应符合要求，需持证上岗。
3.【答案】（1）①柜体的相互间接缝3mm不符合规范要求，相互间接缝不应大于2mm；
②基础型钢仅有1处接地不符合规范要求，基础型钢的接地应不少于两处。
（2）柜体安装垂直度允许偏差不应大于1.5‰。
（3）成列盘面偏差不应大于5mm。
4.【答案】不合格物资处置
（1）不合格物资处置
①当发现不合格物资时，应及时停止该工序的施工作业或停止材料使用，并进行标识隔离。
②已经发出的材料应及时追回。
③属于业主提供的设备材料应及时通知业主和监理。
④对于不合格的原材料，应联系供货单位提出更换或退货要求。
⑤已经形成半成品或制成品的过程产品，应组织相关人员进行评审，提出处置措施。
⑥实施处置措施。
案例（三）
1.【答案】（1）监理工程师要求蒸汽发生器也按特种设备的要求办理施工告知不合理。
（2）理由:虽然蒸汽发生器的额定蒸汽压力为1.0MPa，但是蒸汽发生器的容积不足30L，不
属于特种设备的规定范围，不需要办理施工告知。2.【答案】起重工、电工、焊工、切割工、无损检测人员、叉车工等。
3.【答案】（1）蒸汽管道的水压试验压力=设计压力×1.5=1×1.5=1.5MPa。
（2）蒸汽集汽缸能与管道作为一个系统按管道试验压力进行试验。
（3）理由:管道与设备作为一个系统进行试验时，当管道的试验压力等于或小于设备的试验
压力时，应按管道的试验压力进行试验；蒸汽管道的水压试验压力（1.5MPa）小于蒸汽集汽
缸的试验压力（2.2MPa）,此时应按管道的试验压力进行试验。
4.【答案】（1）本工程施工需要的主要施工机械:氩弧焊机、起重机等。=
（2）本工程施工需要的主要工具:X射线无损检测设备、γ射线无损检测设备、压力表、力
矩扳手、兆欧表、温度计、塞尺、百分表、钢尺、光谱分析仪等。
案例（四）
1.【答案】（1）三联供机组由建设单位负责监造。
（2）电梯由机电施工单位负责监造。
（3）自动扶梯由机电施工单位负责监造。
2.【答案】（1）自动扶梯进场验收的技术资料必须提供梯级、踏板的型式检验报告复印件，
扶手带、胶带的断裂强度证明文件复印件。
（2）随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，以
及动力电路和安全电路的电气原理图。
3.【答案】①代表梯级。②代表梯级链（牵引链）。③代表梯级导轨。
4.【答案】（1）自动扶梯设备制造对安装精度的影响主要是加工精度和装配精度。
（2）直接影响自动扶梯设备运行质量的原因有:各运动部件之间的相对运动精度、配合面之
间的配合精度、配合面之间的接触质量。
5.【答案】（1）建设单位扣罚了机电施工单位5×14=70万的延误费用。
（2）正确。理由:为方便现场协调，建设单位授权机电施工单位按主合同的招标条件与电梯
制造厂签订供货和安装合同，因此，自动扶梯是机电施工单位提供的，自动扶梯安装导致了
工程延误，属于施工单位应承担的责任。
（3）机电施工单位应根据供货合同的相应条款，向电梯制造厂进行索赔。
案例（五）
1.【答案】（1）项目部的绿色施工策划还应补充:节能与能源利用、节材与材料资源利用、
环境保护。
（2）单位工程施工阶段的绿色施工评价由监理单位组织，建设单位、施工单位参加。
2.【答案】项目部还应在预制厂识别出模块制造时的风险有:
坍塌、起重吊装、高处坠落、火灾爆炸、职业中毒窒息、放射性辐射等。
3.【答案】（1）不妥之处:此时的气温为-18℃，对变形的型材，在露天进行冷矫正不妥;
因为低合金结构钢低于-12℃时，不应进行冷矫正和冷弯曲。
（2）遗漏之处:钢材切割面不应有夹渣、分层等缺陷和大于1mm的缺棱，并应全数检查。。
4.【答案】1）吊梁（平衡梁）的作用
（1）保持被吊件的平衡，避免吊索损坏设备。
（2）减少吊件起吊时所承受水平向挤压力作用而避免损坏设备。
（3）缩短吊索的高度，减少动滑轮的起吊高度。
（4）构件刚度不满足而需要多吊点起吊受力时平衡和分配各吊点载荷。（5）转换吊点。在同一台非标准起重机（如桅杆）的一个吊耳上，如需要挂两套及其以上
的滑轮组，也需要采用平衡梁。抬吊梁用于双机抬吊来完成一些设备的吊装工作，主要起到
分配起重机负荷和转换吊点的作用。
5.【答案】BCWP=1350-960=390（万元）。
BCWS=1500-950=550（万元）。
ACWP=1580-1080=500（万元）。
SV=BCWP-BCWS=390-550=-160万元，第二月底到第三月底期间，项目进度落后160万元。
CV=BCWP-ACWP=390-500=-110万元，此期间项目亏损110万元。
