4.4 特殊地段施工
4.4.1 涌水地段施工
4.4.2 塌方地段施工
4.4.3 岩溶地段施工
4.4.4 瓦斯地段施工
4.4.5 流沙地段施工
4.4.6 岩爆地段施工
4.4.7 膨胀岩土地段施工
4.4.8 软岩大变形地段施工

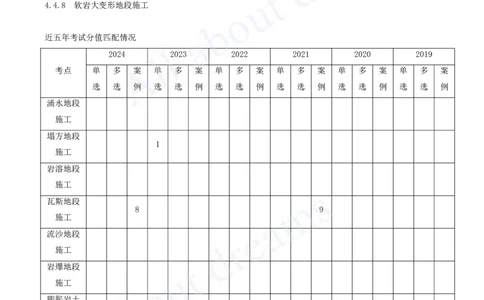

近五年考试分值匹配情况
2024 2023 2022 2021 2020 2019
考点 单 多 案 单 多 案 单 多 案 单 多 案 单 多 案 单 多 案
选 选 例 选 选 例 选 选 例 选 选 例 选 选 例 选 选 例
涌水地段
施工
塌方地段
1
施工
岩溶地段
施工
瓦斯地段
8 9
施工
流沙地段
施工
岩爆地段
施工
膨胀岩土
地段施工
软岩大变
形地段施
工
4.4.1 涌水地段施工
1.施工调查[注：天一文化专有版权，未经许可不可转发或复印传播]
处理涌水可用下列辅助施工办法：超前钻孔或辅助坑道排水；超前小导管预注浆堵水；超前围岩预注浆堵水；
轻型井点降水及深井降水
2.采用辅助坑道排水时应符合的要求
（1）坑道应和正洞平行或接近平行。
（2）坑道底标高应低于正洞底标高。
（3）坑道应超前正洞10～20m，至少应超前1～2个循环进尺。

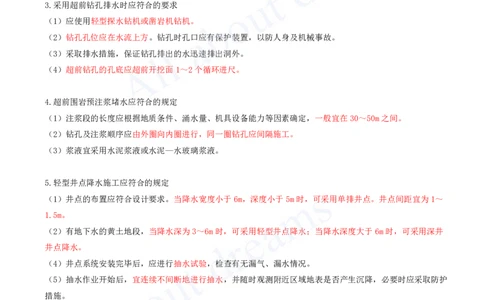

3.采用超前钻孔排水时应符合的要求
（1）应使用轻型探水钻机或凿岩机钻机。
（2）钻孔孔位应在水流上方。钻孔时孔口应有保护装置，以防人身及机械事故。
（3）采取排水措施，保证钻孔排出的水迅速排出洞外。
（4）超前钻孔的孔底应超前开挖面1～2个循环进尺。
4.超前围岩预注浆堵水应符合的规定
（1）注浆段的长度应根据地质条件、涌水量、机具设备能力等因素确定，一般宜在30～50m之间。
（2）钻孔及注浆顺序应由外圈向内圈进行，同一圈钻孔应间隔施工。
（3）浆液宜采用水泥浆液或水泥—水玻璃浆液。
5.轻型井点降水施工应符合的规定
（1）井点的布置应符合设计要求。当降水宽度小于6m，深度小于5m时，可采用单排井点。井点间距宜为1～
1.5m。
（2）有地下水的黄土地段，当降水深为3～6m时，可采用轻型井点降水；当降水深度大于6m时，可采用深井
井点降水。
（4）井点系统安装完毕后，应进行抽水试验，检查有无漏气、漏水情况。
（5）抽水作业开始后，宜连续不间断地进行抽水，并随时观测附近区域地表是否产生沉降，必要时应采取防护
措施。
6.深井井点降水施工应符合的要求
（1）在隧道两侧地表布置井点，间距为25～35m。井底应在隧底以下3～5m。
（2）做好深井抽水时地面的排水工作。
（3）降水期间，应对抽水含砂率、地下水位、流量和各类降水设备运转情况进行检测。
4.4.2 塌方地段施工[注：天一文化专有版权，未经许可不可转发或复印传播]
隧道开挖时，导致塌方的原因有多种：
一是自然因素，即地质状态、受力状态、地下水变化等；
二是人为因素，即不适当的设计，或不适当的施工作业方法等。
1.发生塌方的主要原因
1）不良地质及水文地质条件
2）隧道设计考虑不周
3）施工方法和措施不当

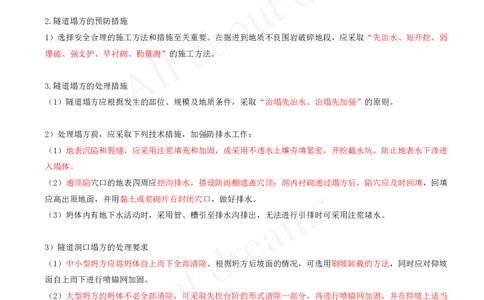

2.隧道塌方的预防措施
1）选择安全合理的施工方法和措施至关重要。在掘进到地质不良围岩破碎地段，应采取“先治水、短开挖、弱
爆破、强支护、早衬砌、勤量测”的施工方法。
3.隧道塌方的处理措施
（1）隧道塌方应根据发生的部位、规模及地质条件，采取“治塌先治水、治塌先加强”的原则。
2）处理塌方前，应采取下列技术措施，加强防排水工作：
（1）地表沉陷和裂缝，应采用注浆填充和加固，或采用不透水土壤夯填紧密，开挖截水坑，防止地表水下渗进
入塌体。
（2）通顶陷穴口的地表四周应挖沟排水，搭设防雨棚遮盖穴顶；洞内衬砌通过塌方后，陷穴应及时回填，回填
应高出原地面，并用黏土或浆砌片石封闭穴口，做好排水。
（3）坍体内有地下水活动时，采用管、槽引至排水沟排出，无法进行引排时可采用注浆堵水。
3）隧道洞口塌方的处理要求
（1）中小型坍方应将坍体自上而下全部清除。根据坍方后坡面的情况，可选用刷坡卸载的方法，同时应对仰坡
面自上而下进行喷锚网加固。
（2）大型坍方的坍体不必全部清除，可采取先挖台阶的形式清除一部分，再进行喷锚网加固，并在仰坡上适当
位置设浆砌片石挡墙防护。
（3）仰坡加固完成后，洞口段已露空洞身可采用暗洞明做或改为明洞衬砌，拱圈上部可回填土石或浆砌片石。
（4）根据仰坡坍方的规模及稳定性情况，对洞内二次衬砌应进行加强。
4）当坍方是由于洞口附近的滑动体引起，滑动体尚未稳定时，必须先对滑动体进行加固，然后再处理坍方，主
要技术措施有自进式锚杆、预应力锚索以及抗滑桩。[注：天一文化专有版权，未经许可不可转发或复印传播]
5）岩石类塌方的围岩级别一般为II～IV，岩体以未风化或轻度风化的岩层为主，节理较发育，塌体呈碎石状、
黏土及砂的含量较少，一般不超过30%，未塌方的围岩呈相对稳定状态。塌方规模一般为中、小型，个别为大型
塌方，塌方数量不超过5000m³，处理时应符合下列规定：
①根据塌体内塌腔的矢跨比，采取不同的处理措施：
A.当矢跨h/B＜0.7时，可采用外层初期支护（w）加内层初期支护（N）再加防护（F）的方法进行处理；
B.当矢跨比h/B～0.7时，可采用外层初期支护（w）加防护（F）的方法进行处理。
②岩石类塌方已塌至隧道上方的原地面时，应及时处理地面塌口，后处理洞内塌方。处理洞内塌方时，应采用
注浆加管棚整体加固的处理方法，并应以渗透注浆为主，管棚应为长大管棚。

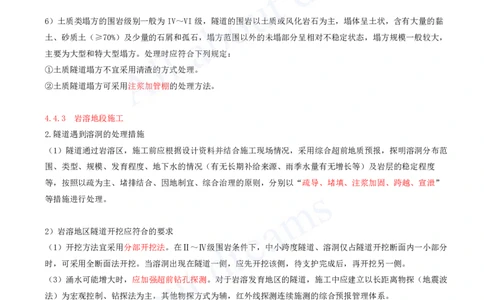

6）土质类塌方的围岩级别一般为IV～VI级，隧道的围岩以土质或风化岩石为主，塌体呈土状，含有大量的黏
土、砂质土（≥70%）及少量的石屑和孤石，塌方范围以外的未塌部分呈相对不稳定状态，塌方规模一般较大，
主要为大型和特大型塌方。处理时应符合下列规定：
①土质隧道塌方不宜采用清渣的方式处理。
②土质隧道塌方可采用注浆加管棚的处理方法。
4.4.3 岩溶地段施工
2.隧道遇到溶洞的处理措施
（1）隧道通过岩溶区，施工前应根据设计资料并结合施工现场情况，采用综合超前地质预报，探明溶洞分布范
围、类型、规模、发育程度、地下水的情况（有无长期补给来源、雨季水量有无增长等）及岩层的稳定程度
等，按照以疏为主、堵排结合、因地制宜、综合治理的原则，分别以“疏导、堵填、注浆加固、跨越、宣泄”
等措施进行处理。
2）岩溶地区隧道开挖应符合的要求
（1）开挖方法宜采用分部开挖法。在Ⅱ～Ⅳ级围岩条件下，中小跨度隧道、溶洞仅占隧道开挖断面内一小部分
时，可采用全断面法开挖。当溶洞出现在隧道一侧，应先开挖该侧，待支护完成后，再开挖另一侧。
（3）涌水可能增大时，应加强超前钻孔探测。对于岩溶发育地区的隧道，施工中应建立以长距离物探（地震波
法）为宏观控制、钻探法为主，其他物探方式为辅，红外线探测连续施测的综合预报管理体系。
（4）岩溶段爆破开挖时，宜采用多打孔、打浅孔、多分段的措施，严格控制单段起爆药量和总装药量，控制爆
破震动。
3）隧道施工遇到溶洞时应采取的处理措施
（1）如果溶洞规模较大，内部充填了大量的泥砂，并含有丰富的地下水，揭穿后很可能发生大规模的突水、突
泥，应采用封闭注浆进行加固处理。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）溶洞空腔、暗河的处理应首先选择连通方案，不改变地下水总的流动趋势；各类新建的排水暗管应有一定
的坡度，以预防泥沙淤积。
（3）当隧道穿越有堆积物溶洞时，如果堆积物较大，清理时会造成随清随塌的大型坍塌体，宜采用超前预支
护、注浆等措施加固周围的堆积物。
（4）对已停止发育的、跨径较小、无水的溶洞，可根据其与隧道相交的位置及其充填情况，采用混凝土、浆砌
片石或干砌片石予以回填封闭，同时根据地质情况决定是否加深边墙基础。拱部以上干、空溶洞，可采用喷锚
支护加固、注浆、加设护拱及拱顶回填的方法进行处理。底板下溶洞，宜采用浆砌片石回填，但不得阻断过水
通道。
（5）施工中遇到一时难以处理的溶洞时，可采用迂回导坑绕过溶洞区，继续进行隧道施工，再行处理溶洞。
（6）岩溶地区隧道支护和二次衬砌应根据溶洞情况予以加强。二次衬砌施工前，应采用物探手段检查隧道周边
环形加固层及层外围岩情况，重点检查拱部、底板、侧边墙5m以内是否存在有害空洞，隧道底部是否密实。
