专题15 电流 电压 电阻
一、选择题
1. （2023·四川攀枝花·统考中考真题）如图为某款新型折叠屏手机，折叠屏主要部件是柔性发
光二极管。制成二极管的材料是（ ）
A．超导体 B．导体 C．半导体 D．绝缘体
【答案】C
【详解】不同材料导电性不同，导电性能介于导体和绝缘体之间的是半导体，发光二极管是由
硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极管是用半导体材料制成的。
故选C。
第1题图 第2题图
2．（2023·吉林长春·统考中考真题）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一
个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极 B．锌片是电池正极
C．盐水不导电 D．电压表正、负接线柱接反了
【答案】A
【详解】AB．图中铜片与电压表的正接线柱连接，指针正向偏转，说明铜片是该盐水电池的
正极、锌片是负极，故A正确，B错误；
C．盐水是盐的水溶液，容易导电，属于导体，故C错误；
D．图中指针正向偏转，正负接线柱接法正确，故D错误；
故选A。
3．（2023·黑龙江绥化·统考中考真题）由I=U/R变形可得R=U/I，以下理解正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．当导体两端的电压为0时，导体的电阻为0
D．导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
【答案】D
【详解】A．电阻是导体本身的固有属性，电阻大小和其两端的电压大小无关，故A错误；
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

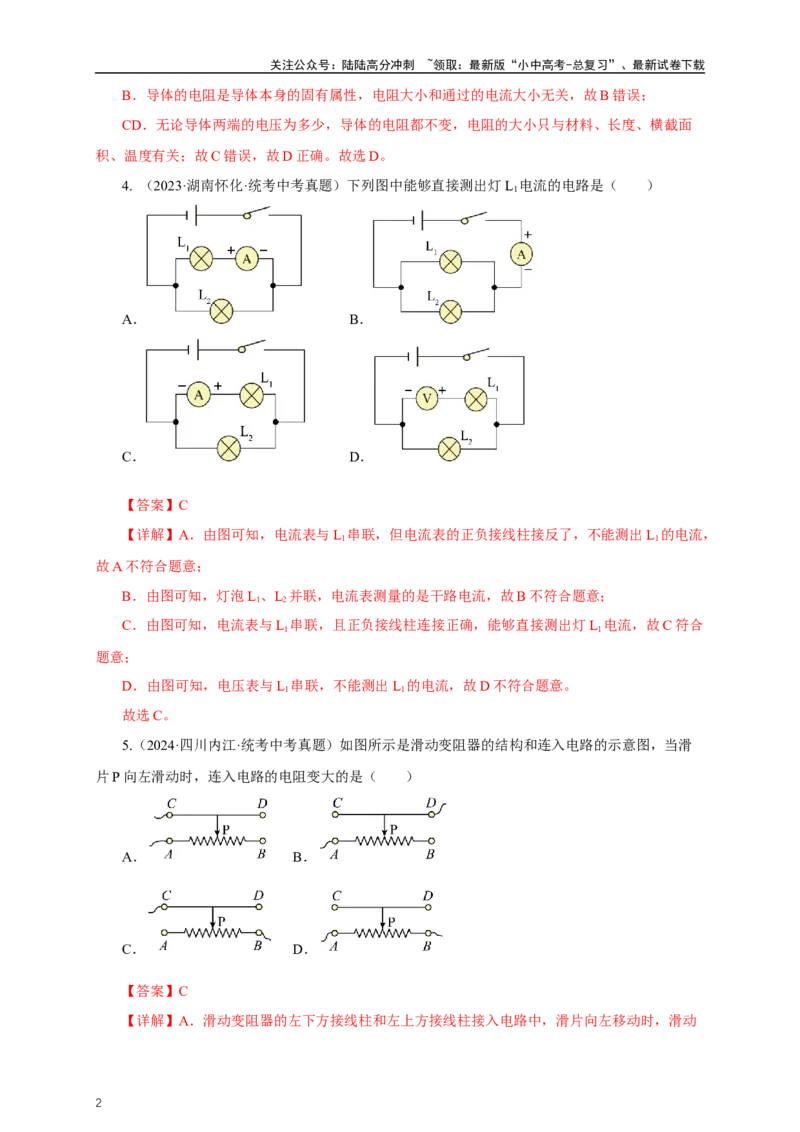

B．导体的电阻是导体本身的固有属性，电阻大小和通过的电流大小无关，故B错误；
CD．无论导体两端的电压为多少，导体的电阻都不变，电阻的大小只与材料、长度、横截面
积、温度有关；故C错误，故D正确。故选D。
4. （2023·湖南怀化·统考中考真题）下列图中能够直接测出灯L 电流的电路是（ ）
1
A． B．
C． D．
【答案】C
【详解】A．由图可知，电流表与L 串联，但电流表的正负接线柱接反了，不能测出L 的电流，
1 1
故A不符合题意；
B．由图可知，灯泡L、L 并联，电流表测量的是干路电流，故B不符合题意；
1 2
C．由图可知，电流表与L 串联，且正负接线柱连接正确，能够直接测出灯L 电流，故C符合
1 1
题意；
D．由图可知，电压表与L 串联，不能测出L 的电流，故D不符合题意。
1 1
故选C。
5.（2024·四川内江·统考中考真题）如图所示是滑动变阻器的结构和连入电路的示意图，当滑
片P向左滑动时，连入电路的电阻变大的是（ ）
A． B．
C． D．
【答案】C
【详解】A．滑动变阻器的左下方接线柱和左上方接线柱接入电路中，滑片向左移动时，滑动
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
变阻器接入电路的电阻丝变短，滑动变阻器连入电路的电阻变小，故A不符合题意；
B．滑动变阻器的左下方接线柱和右上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入
电路的长度变短，所以电阻变小，故B不符合题意；
C．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入
电路的长度变长，所以电阻变大，故C符合题意；
D．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，
故D不符合题意。
故选C。
6．（2023·湖北恩施·统考中考真题）一间教室安装有10盏规格相同的日光灯，正常工作时，
通过门边总控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为
（ ）
A．1. 44A B．1. 62A C．1. 8A D．2. 16A
【答案】A
【详解】10盏规格相同的日光灯连接方式为并联，正常工作时，通过门边总控开关的电流是
1.8A，则通过每一盏的电流为0.18A，关掉讲台的2盏灯，还剩8盏，通过总控开关的电流变为
0.18A×8=1.44A
7．（2023·四川巴中·统考中考真题）在如图所示的电路中，电源电压恒定，当滑动变阻器R
P
的滑片从最左端滑到最右端的过程中，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变小
C．电流表示数不变，电压表示数变小 D．电流表示数不变，电压表示数不变
【答案】C
【详解】在如图所示的电路中，电压表接在滑片上，测滑动变阻器右边的电压，电流要经过整
个滑动变阻器，滑片从最左端滑到最右端的过程中，滑动变阻器接入电阻大小不变，电流表示数不
变，电压表测量范围内电阻变小，测量范围内电压变小，则示数变小，故ABD错误，C正确。
故选C。
8. （2022·山东菏泽·统考中考真题）关于如图所示的电路有以下判断：①L 和L 两灯泡串联，
1 2
②L 和L 两灯泡并联，③电流表A 测灯泡L 的电流，④电流表A 测电路中的总电流。其中正确
1 2 1 1 2
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
的有（ ）
A．①③ B．①④ C．②③ D．②④
【答案】D
【详解】由电路图分析可知L 和L 两灯泡是并联，电流表A 测灯泡L 的电流，电流表A 测电
1 2 1 2 2
路中的总电流，故②④符合题意，故D符合题意，ABC不符合题意。故选D。
9.（2023·湖北鄂州·统考中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为
0.5A，电流表A 的示数为0.3A，下列说法正确的是（ ）
1
A．L 与L 串联 B．开关S只控制L
1 2 1
C．L、L 的电流分别是0.3A、0.2A D．L、L 的电流分别是0.5A、0.3A
1 2 1 2
【答案】C
【详解】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A、
1
小灯泡L、电流表A、开关S回到电源负极，一条经过小灯泡L、电流表A、开关S回到电源负极，
1 2
故可知L 与L 并联，开关S控制干路，电流表A 测流过L 的电流，电流表A测干路电流，故AB
1 2 1 1
错误；
CD．由题意可知，干路电流为I=0.5A，流过L 的电流为I=0.3A，故由并联电路的电流规律可
1 1
得，流过L 的电流为I=I-I=0.5A-0.3A=0.2A
2 2 1
故C正确，D错误。故选C。
10．（2023·辽宁大连·统考中考真题）如图所示的电路，闭合开关S，电压表无示数，说明电
路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在R 或R 上，下列判
1 2
断正确的是（ ）
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

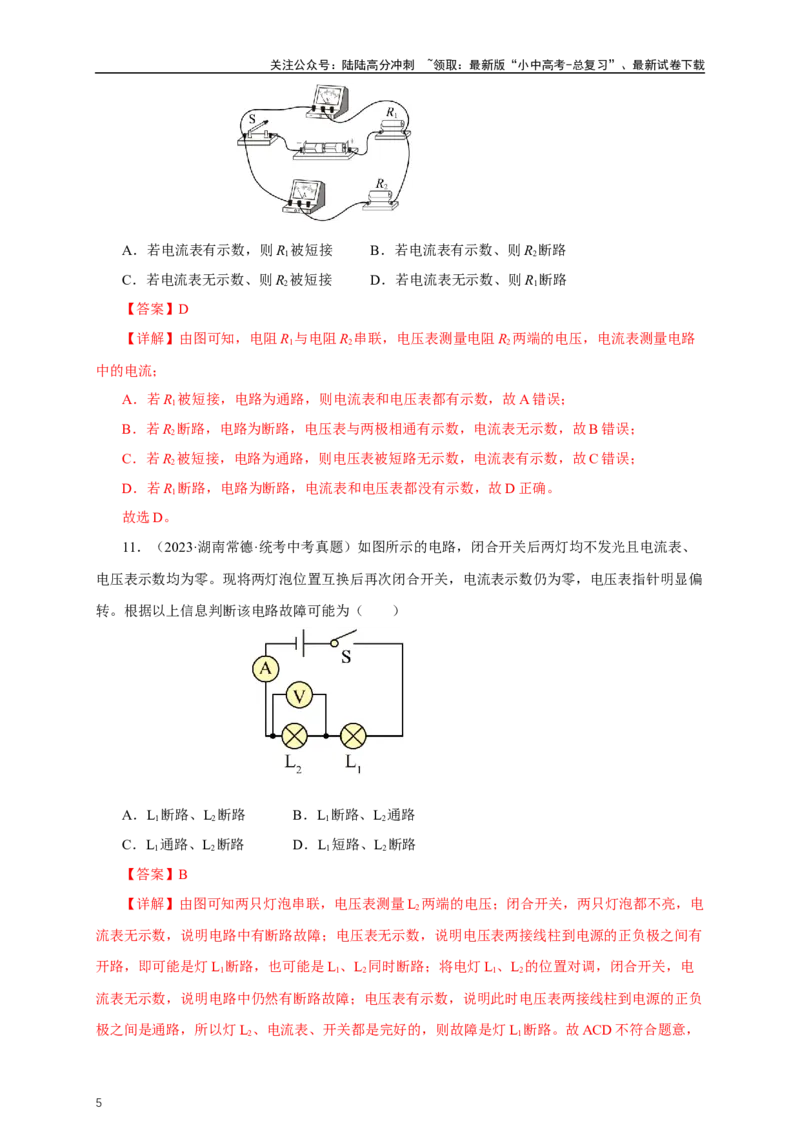

A．若电流表有示数，则R 被短接 B．若电流表有示数、则R 断路
1 2
C．若电流表无示数、则R 被短接 D．若电流表无示数、则R 断路
2 1
【答案】D
【详解】由图可知，电阻R 与电阻R 串联，电压表测量电阻R 两端的电压，电流表测量电路
1 2 2
中的电流；
A．若R 被短接，电路为通路，则电流表和电压表都有示数，故A错误；
1
B．若R 断路，电路为断路，电压表与两极相通有示数，电流表无示数，故B错误；
2
C．若R 被短接，电路为通路，则电压表被短路无示数，电流表有示数，故C错误；
2
D．若R 断路，电路为断路，电流表和电压表都没有示数，故D正确。
1
故选D。
11．（2023·湖南常德·统考中考真题）如图所示的电路，闭合开关后两灯均不发光且电流表、
电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏
转。根据以上信息判断该电路故障可能为（ ）
A．L 断路、L 断路 B．L 断路、L 通路
1 2 1 2
C．L 通路、L 断路 D．L 短路、L 断路
1 2 1 2
【答案】B
【详解】由图可知两只灯泡串联，电压表测量L 两端的电压；闭合开关，两只灯泡都不亮，电
2
流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有
开路，即可能是灯L 断路，也可能是L、L 同时断路；将电灯L、L 的位置对调，闭合开关，电
1 1 2 1 2
流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负
极之间是通路，所以灯L、电流表、开关都是完好的，则故障是灯L 断路。故ACD不符合题意，
2 1
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

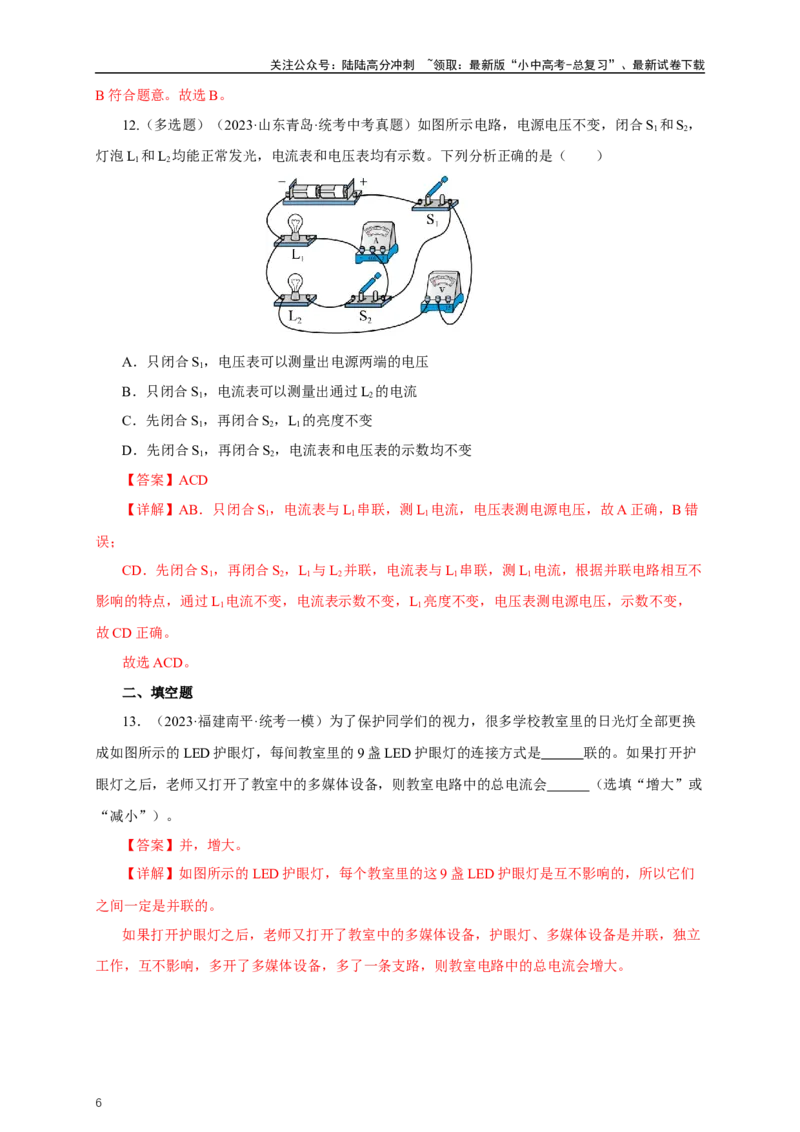

B符合题意。故选B。
12.（多选题）（2023·山东青岛·统考中考真题）如图所示电路，电源电压不变，闭合S 和S，
1 2
灯泡L 和L 均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
1 2
A．只闭合S，电压表可以测量出电源两端的电压
1
B．只闭合S，电流表可以测量出通过L 的电流
1 2
C．先闭合S，再闭合S，L 的亮度不变
1 2 1
D．先闭合S，再闭合S，电流表和电压表的示数均不变
1 2
【答案】ACD
【详解】AB．只闭合S，电流表与L 串联，测L 电流，电压表测电源电压，故A正确，B错
1 1 1
误；
CD．先闭合S，再闭合S，L 与L 并联，电流表与L 串联，测L 电流，根据并联电路相互不
1 2 1 2 1 1
影响的特点，通过L 电流不变，电流表示数不变，L 亮度不变，电压表测电源电压，示数不变，
1 1
故CD正确。
故选ACD。
二、填空题

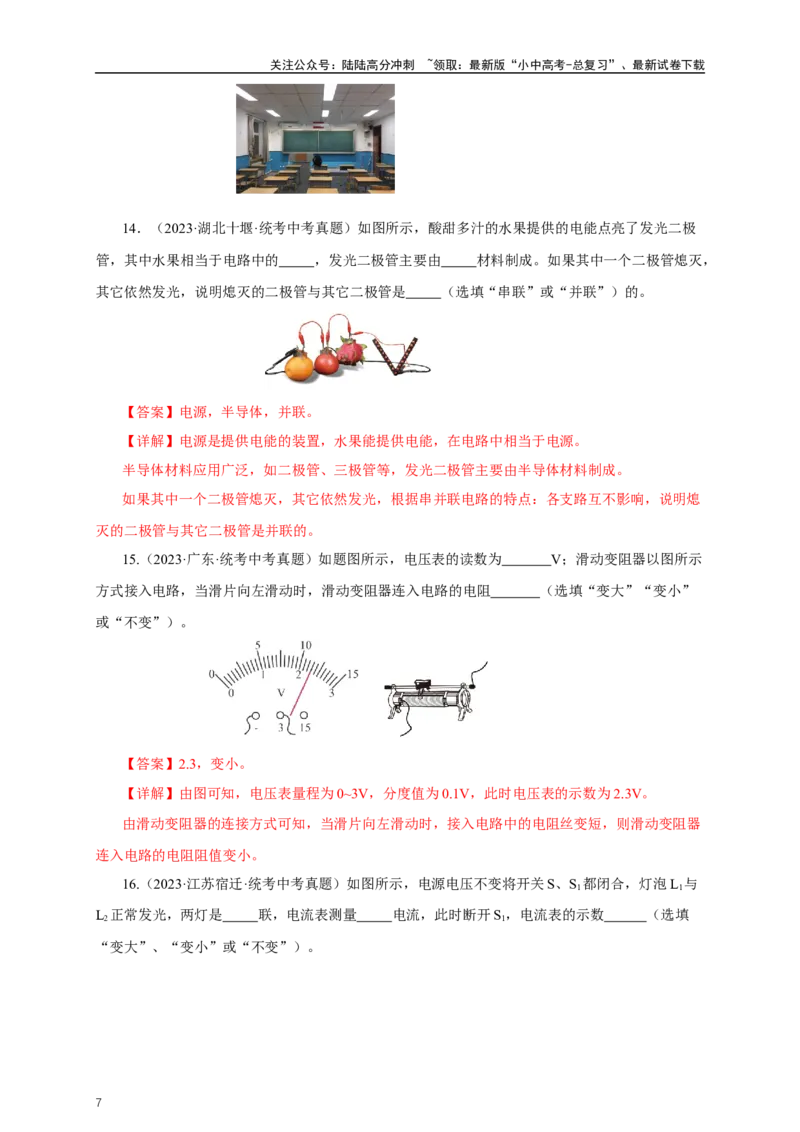

13．（2023·福建南平·统考一模）为了保护同学们的视力，很多学校教室里的日光灯全部更换
成如图所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是 联的。如果打开护
眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会 （选填“增大”或
“减小”）。
【答案】并，增大。
【详解】如图所示的LED护眼灯，每个教室里的这9盏LED护眼灯是互不影响的，所以它们
之间一定是并联的。
如果打开护眼灯之后，老师又打开了教室中的多媒体设备，护眼灯、多媒体设备是并联，独立
工作，互不影响，多开了多媒体设备，多了一条支路，则教室电路中的总电流会增大。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
14．（2023·湖北十堰·统考中考真题）如图所示，酸甜多汁的水果提供的电能点亮了发光二极
管，其中水果相当于电路中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，
其它依然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。
【答案】电源，半导体，并联。
【详解】电源是提供电能的装置，水果能提供电能，在电路中相当于电源。
半导体材料应用广泛，如二极管、三极管等，发光二极管主要由半导体材料制成。
如果其中一个二极管熄灭，其它依然发光，根据串并联电路的特点：各支路互不影响，说明熄
灭的二极管与其它二极管是并联的。
15.（2023·广东·统考中考真题）如题图所示，电压表的读数为 V；滑动变阻器以图所示
方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 （选填“变大”“变小”
或“不变”）。
【答案】2.3，变小。
【详解】由图可知，电压表量程为0~3V，分度值为0.1V，此时电压表的示数为2.3V。
由滑动变阻器的连接方式可知，当滑片向左滑动时，接入电路中的电阻丝变短，则滑动变阻器
连入电路的电阻阻值变小。
16.（2023·江苏宿迁·统考中考真题）如图所示，电源电压不变将开关S、S 都闭合，灯泡L 与
1 1
L 正常发光，两灯是 联，电流表测量 电流，此时断开S，电流表的示数 （选填
2 1
“变大”、“变小”或“不变”）。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

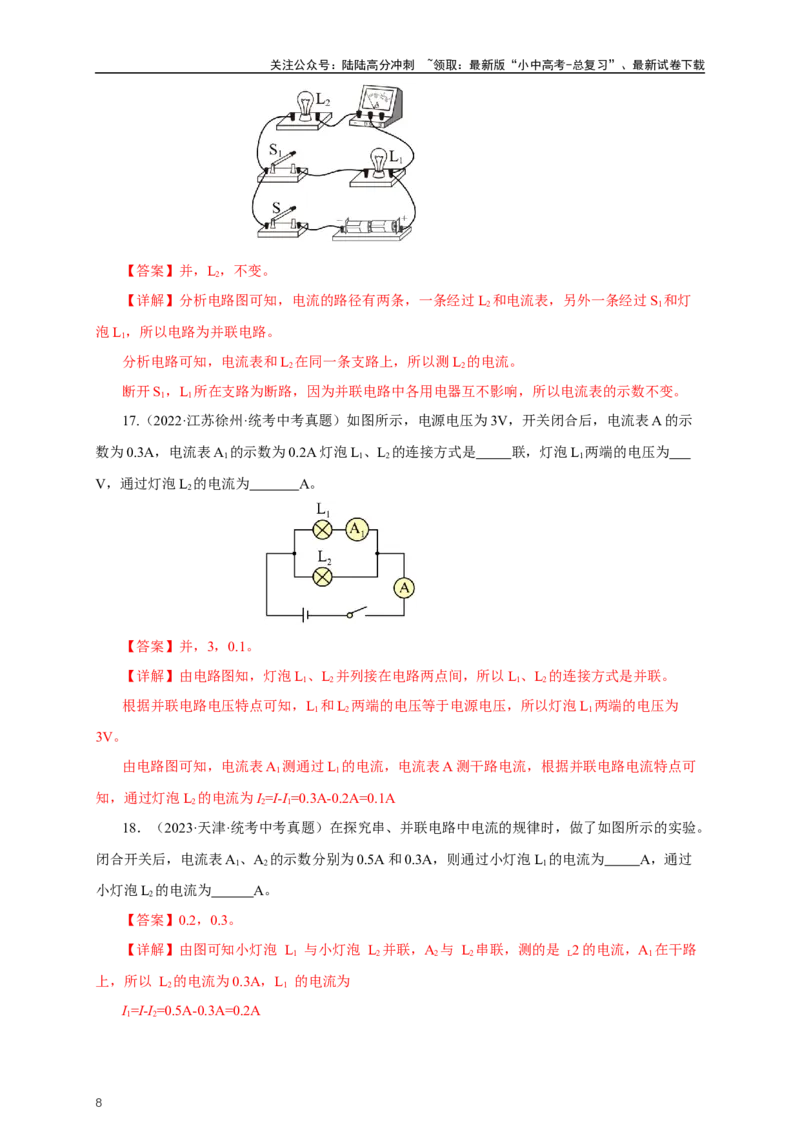

【答案】并，L，不变。
2
【详解】分析电路图可知，电流的路径有两条，一条经过L 和电流表，另外一条经过S 和灯
2 1
泡L，所以电路为并联电路。
1
分析电路可知，电流表和L 在同一条支路上，所以测L 的电流。
2 2
断开S，L 所在支路为断路，因为并联电路中各用电器互不影响，所以电流表的示数不变。
1 1
17.（2022·江苏徐州·统考中考真题）如图所示，电源电压为3V，开关闭合后，电流表A的示
数为0.3A，电流表A 的示数为0.2A灯泡L、L 的连接方式是 联，灯泡L 两端的电压为
1 1 2 1
V，通过灯泡L 的电流为 A。
2
【答案】并，3，0.1。
【详解】由电路图知，灯泡L、L 并列接在电路两点间，所以L、L 的连接方式是并联。
1 2 1 2
根据并联电路电压特点可知，L 和L 两端的电压等于电源电压，所以灯泡L 两端的电压为
1 2 1
3V。
由电路图可知，电流表A 测通过L 的电流，电流表A测干路电流，根据并联电路电流特点可
1 1
知，通过灯泡L 的电流为I=I-I=0.3A-0.2A=0.1A
2 2 1
18．（2023·天津·统考中考真题）在探究串、并联电路中电流的规律时，做了如图所示的实验。
闭合开关后，电流表A、A 的示数分别为0.5A和0.3A，则通过小灯泡L 的电流为 A，通过
1 2 1
小灯泡L 的电流为 A。
2
【答案】0.2，0.3。
【详解】由图可知小灯泡 L 与小灯泡 L 并联，A 与 L 串联，测的是 2的电流，A 在干路
1 2 2 2 L 1
上，所以 L 的电流为0.3A，L 的电流为
2 1
I=I-I=0.5A-0.3A=0.2A
1 2
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

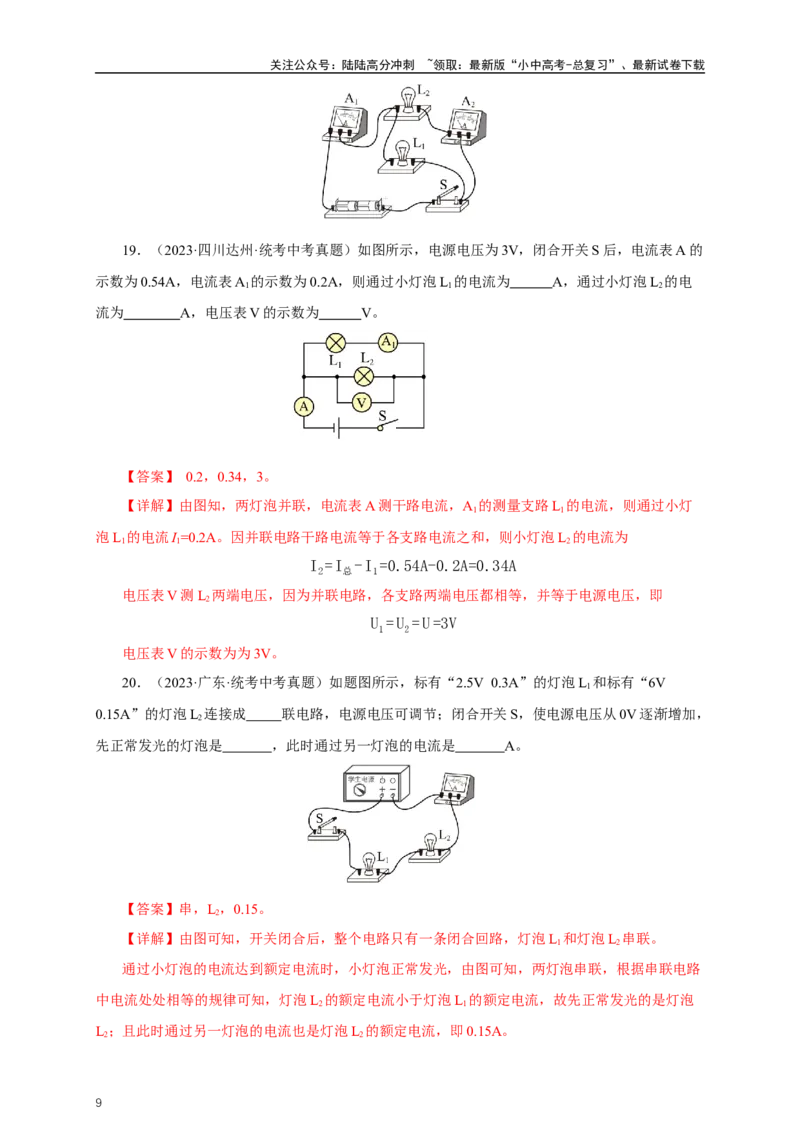

19．（2023·四川达州·统考中考真题）如图所示，电源电压为3V，闭合开关S后，电流表A的
示数为0.54A，电流表A 的示数为0.2A，则通过小灯泡L 的电流为 A，通过小灯泡L 的电
1 1 2
流为 A，电压表V的示数为 V。
【答案】 0.2，0.34，3。
【详解】由图知，两灯泡并联，电流表A测干路电流，A 的测量支路L 的电流，则通过小灯
1 1
泡L 的电流I=0.2A。因并联电路干路电流等于各支路电流之和，则小灯泡L 的电流为
1 1 2
I =I -I =0.54A-0.2A=0.34A
2 总 1
电压表V测L 两端电压，因为并联电路，各支路两端电压都相等，并等于电源电压，即
2
U =U =U=3V
1 2
电压表V的示数为为3V。
20．（2023·广东·统考中考真题）如题图所示，标有“2.5V 0.3A”的灯泡L 和标有“6V
1
0.15A”的灯泡L 连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，
2
先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。
【答案】串，L，0.15。
2
【详解】由图可知，开关闭合后，整个电路只有一条闭合回路，灯泡L 和灯泡L 串联。
1 2
通过小灯泡的电流达到额定电流时，小灯泡正常发光，由图可知，两灯泡串联，根据串联电路
中电流处处相等的规律可知，灯泡L 的额定电流小于灯泡L 的额定电流，故先正常发光的是灯泡
2 1
L；且此时通过另一灯泡的电流也是灯泡L 的额定电流，即0.15A。
2 2
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

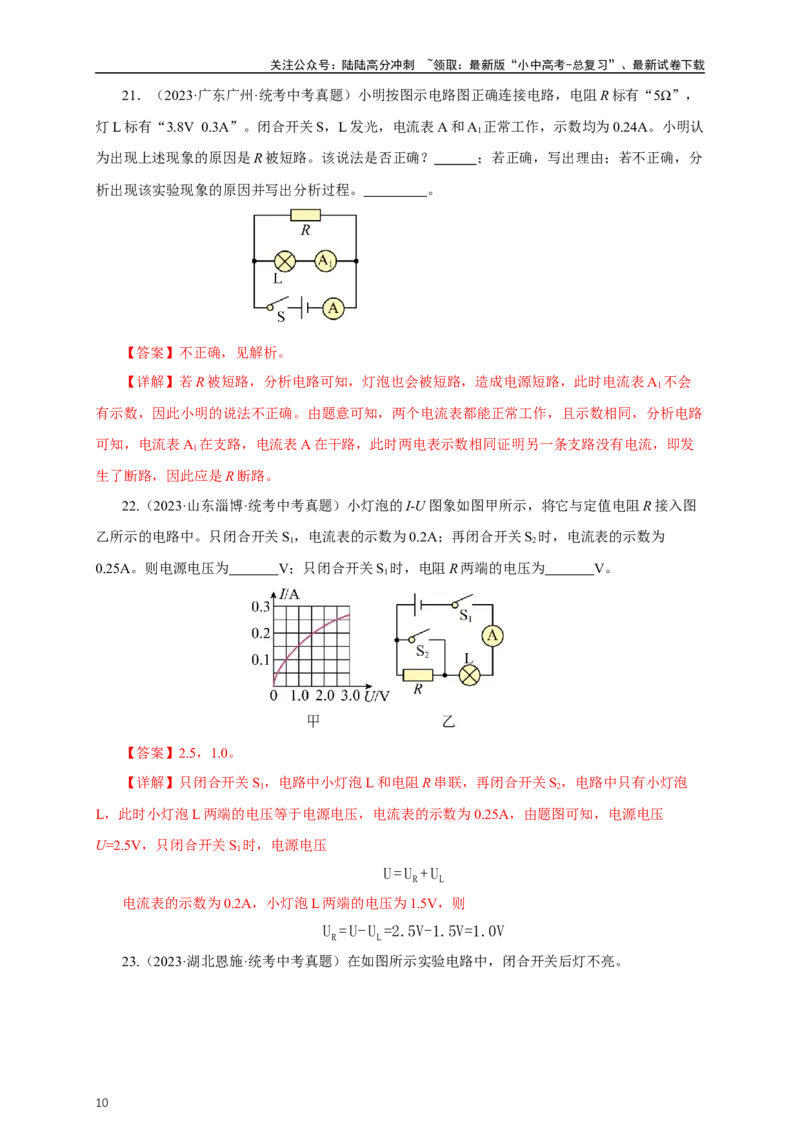

21．（2023·广东广州·统考中考真题）小明按图示电路图正确连接电路，电阻R标有“5Ω”，
灯L标有“3.8V 0.3A”。闭合开关S，L发光，电流表A和A 正常工作，示数均为0.24A。小明认
1
为出现上述现象的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分
析出现该实验现象的原因并写出分析过程。 。
【答案】不正确，见解析。
【详解】若R被短路，分析电路可知，灯泡也会被短路，造成电源短路，此时电流表A 不会
1
有示数，因此小明的说法不正确。由题意可知，两个电流表都能正常工作，且示数相同，分析电路
可知，电流表A 在支路，电流表A在干路，此时两电表示数相同证明另一条支路没有电流，即发
1
生了断路，因此应是R断路。
22.（2023·山东淄博·统考中考真题）小灯泡的I-U图象如图甲所示，将它与定值电阻R接入图
乙所示的电路中。只闭合开关S，电流表的示数为0.2A；再闭合开关S 时，电流表的示数为
1 2
0.25A。则电源电压为 V；只闭合开关S 时，电阻R两端的电压为 V。
1
【答案】2.5，1.0。
【详解】只闭合开关S，电路中小灯泡L和电阻R串联，再闭合开关S，电路中只有小灯泡
1 2
L，此时小灯泡L两端的电压等于电源电压，电流表的示数为0.25A，由题图可知，电源电压
U=2.5V，只闭合开关S 时，电源电压
1
U=U +U
R L
电流表的示数为0.2A，小灯泡L两端的电压为1.5V，则
U =U-U =2.5V-1.5V=1.0V
R L
23.（2023·湖北恩施·统考中考真题）在如图所示实验电路中，闭合开关后灯不亮。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

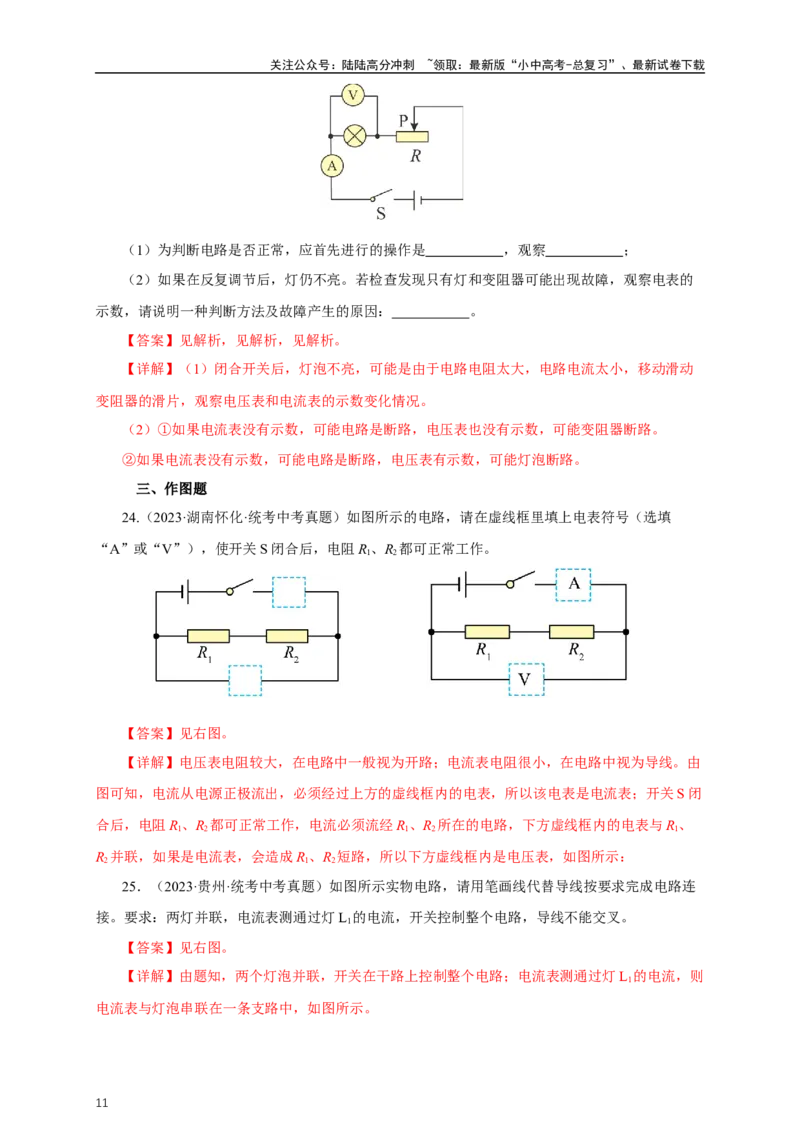

（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的
示数，请说明一种判断方法及故障产生的原因： 。
【答案】见解析，见解析，见解析。
【详解】（1）闭合开关后，灯泡不亮，可能是由于电路电阻太大，电路电流太小，移动滑动
变阻器的滑片，观察电压表和电流表的示数变化情况。
（2）①如果电流表没有示数，可能电路是断路，电压表也没有示数，可能变阻器断路。
②如果电流表没有示数，可能电路是断路，电压表有示数，可能灯泡断路。
三、作图题
24.（2023·湖南怀化·统考中考真题）如图所示的电路，请在虚线框里填上电表符号（选填
“A”或“V”），使开关S闭合后，电阻R、R 都可正常工作。
1 2
【答案】见右图。
【详解】电压表电阻较大，在电路中一般视为开路；电流表电阻很小，在电路中视为导线。由
图可知，电流从电源正极流出，必须经过上方的虚线框内的电表，所以该电表是电流表；开关S闭
合后，电阻R、R 都可正常工作，电流必须流经R、R 所在的电路，下方虚线框内的电表与R、
1 2 1 2 1
R 并联，如果是电流表，会造成R、R 短路，所以下方虚线框内是电压表，如图所示：
2 1 2
25．（2023·贵州·统考中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连
接。要求：两灯并联，电流表测通过灯L 的电流，开关控制整个电路，导线不能交叉。
1
【答案】见右图。
【详解】由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L 的电流，则
1
电流表与灯泡串联在一条支路中，如图所示。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

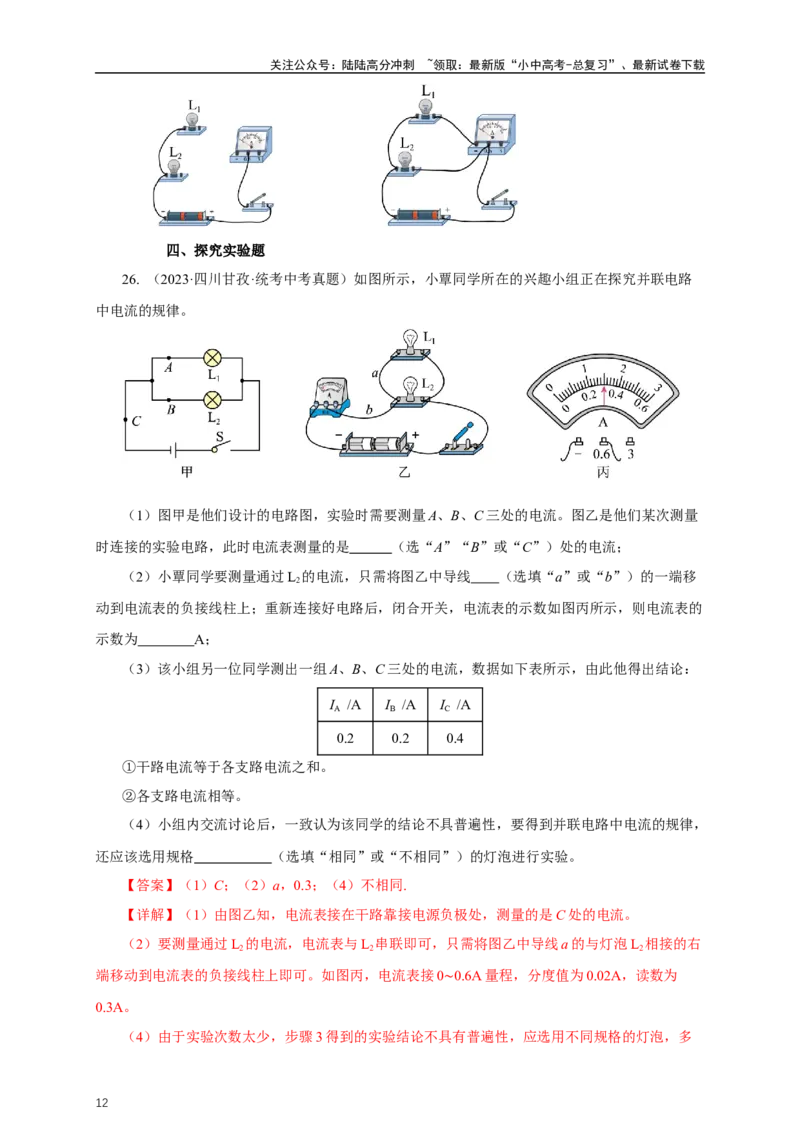

四、探究实验题
26. （2023·四川甘孜·统考中考真题）如图所示，小覃同学所在的兴趣小组正在探究并联电路
中电流的规律。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量
时连接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流；
（2）小覃同学要测量通过L 的电流，只需将图乙中导线 （选填“a”或“b”）的一端移
2
动到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丙所示，则电流表的
示数为 A；
（3）该小组另一位同学测出一组A、B、C三处的电流，数据如下表所示，由此他得出结论：
I /A I /A I /A
A B C
0.2 0.2 0.4
①干路电流等于各支路电流之和。
②各支路电流相等。
（4）小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，
还应该选用规格 （选填“相同”或“不相同”）的灯泡进行实验。
【答案】（1）C；（2）a，0.3；（4）不相同.
【详解】（1）由图乙知，电流表接在干路靠接电源负极处，测量的是C处的电流。
（2）要测量通过L 的电流，电流表与L 串联即可，只需将图乙中导线a的与灯泡L 相接的右
2 2 2
端移动到电流表的负接线柱上即可。如图丙，电流表接0 0.6A量程，分度值为0.02A，读数为
0.3A。 ∼
（4）由于实验次数太少，步骤3得到的实验结论不具有普遍性，应选用不同规格的灯泡，多
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
次测量，寻找普遍规律。
27．（2022·辽宁大连·统考中考真题）某同学在探究“串联电路电流的特点”时，将两个规格
不同的小灯泡L、L 串联起来，实验电路图如图甲所示。
1 2
（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流 。
（2）该同学连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，则
他连接的电路存在的问题是 。
（3）正确连接电路后，闭合开关S，发现L 灯不发光，L 灯发光。该同学猜想可能是L 灯被
1 2 1
短接了。他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
做法： 。
现象： 。
②请你对L 灯不发光提出一个合理的猜想： 。
1
【答案】（1）见下图；（2）电流表正负接线柱接反了；（3）①将导线并联在L 灯两端；L
1 1
灯不发光，L 灯发光，电流表示数变大；②通过L 灯的电流过小，导致实际功率过小。
2 1
【详解】（1）由电路知，小灯泡L、L 组成串联电路，电流表测A处电流，电流表选0~0.6A
1 2
量程，把各元件按顺序连接起来，如图所示。
（2）连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，是由于电
流从电流表负接线柱流入，从正接线柱流出，故他连接的电路存在的问题是电流表正负接线柱接反
了。
（3）①正确连接电路后，闭合开关S，发现L 灯不发光，L 灯发光。可将导线并联在L 灯两
1 2 1
端。
观察到 L 灯不发光，L 灯发光，电流表示数变大；说明L 灯被短接后电路中的电阻变小，电
1 2 1
流变大，故原电路的L 灯没有被短接，他的猜想是错误的。
1
②当电路中的电流过小时，由P=I2R知，电功率也会过小，导致灯不发光；故L 灯不发光是由
1
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
于通过L 灯的电流过小，导致实际功率过小。
1
28.（2023·西藏·统考中考真题）某学习小组在“探究影响导体电阻大小的因素”实验时，设计
了如图所示的实验装置，实验中分别将A、B、C、D四根导体接入电路，四根导体的材料规格如下
表所示。
导体代号 长度/m 横截面积/mm2 材料 电流表示数/A
A 1.0 0.4 锰铜 1.4
B 0.5 0.4 锰铜 2.7
C 1.0 0.6 锰铜 2.0
D 1.0 0.4 镍铬合金 0.6
（1）请你在图中用一根导线将电流表正确连入电路 ；
（2）为比较A、B、C、D四根导体电阻的大小，可通过观察 来判断；
（3）要探究导体电阻大小与长度的关系，应选用 两根导体进行实验；
（4）将A、C两根导体分别接入电路中进行实验，可得出：当导体的长度和材料相同时，横截
面积越大，电阻越 ；
（5）老师想改装一个滑动变阻器使其最大阻值变小，请你根据该实验结论，帮老师想出一种
方法： （写出一种合理方法即可）。
【答案】（1）见下图；（2）电流表示数大小；（3）A、B；（4）小；（5）见解析.
【详解】（1）电流表应串联在电路中使用，且电流应从正接线柱流入，负接线柱流出，故用
导线将电流表的负接线柱和电源负极连接，作图如下：
（2）电阻的大小是无法直接观察出来的，可以通过电流表示数的大小来判断，电流表示数越
大，导体的电阻小，电流表示数越小，导体的电阻大。
（3）要探究导体电阻大小与长度的关系，应控制导体的材料、横截面积相同，改变电阻的长
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
度，由表格数据可知，故应选用A、B两根导体进行实验。
（4）由A、C两根导线长度、材料相同，横截面积不同，所以将A、C两根导体分别接入电路
是探究的是导体电阻大小与横截面积的关系。由表中数据可知，导体C比A的横截面积大，接C
导体时比接A导体时电流大，说明导体C比A电阻小，所以可得出的结论是：当导体的长度和材
料相同时，横截面积越大，电阻越小。
（5）由（4）可知，当导体的长度和材料相同时，横截面积越大，电阻越小。所以要改装一个
滑动变阻器使其最大阻值变小，可以增大绕制滑动变阻器电阻丝的横截面积。
