实验 14 探究变压器原、副线圈电压与匝数的关系
1.会用实验探究变压器原、副线圈电压与匝数的关系，体会控制变量法，了解实验误差.
2.知道变压器的工作原理，掌握变压器的特点，并能分析、解决实际问题.
1．实验原理
(1)实验电路图(如图所示)：
(2)实验方法采用控制变量法
①n、U 一定，研究n 和U 的关系．
1 1 2 2
②n、U 一定，研究n 和U 的关系．
2 1 1 2
2．实验器材
学生电源(低压交流电源，小于12 V)1个、可拆变压器1个、多用电表1个、导线若干．
3．实验过程
(1)保持原线圈的匝数n 和电压U 不变，改变副线圈的匝数n，研究n 对副线圈电压U 的影响．
1 1 2 2 2
①估计被测电压的大致范围，选择多用电表交流电压挡适当量程，若不知道被测电压的大致范围，则应选
择交流电压挡的最大量程进行测量．
②组装可拆变压器：把两个线圈穿在铁芯上，闭合铁芯，用交流电压挡测量输入、输出电压．
(2)保持副线圈的匝数n 和原线圈两端的电压U 不变，研究原线圈的匝数对副线圈电压的影响．重复(1)中
2 1
步骤．
4．数据处理
由数据分析变压器原、副线圈两端电压U、U 之比与原、副线圈的匝数n、n 之比的关系．
1 2 1 2
5．注意事项
(1)在改变学生电源电压、线圈匝数前均要先断开电源开关，再进行操作．
(2)为了人身安全，学生电源的电压不能超过12 V，通电时不能用手接触裸露的导线和接线柱．
(3)为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测，大致确定被测电压后再选用适
当的挡位进行测量．【典例1】（2022·全国·高三课时练习）某同学在实验室进行“探究变压器原、副线圈电压与匝数的关系”
实验。
（1）下列实验器材必需要用的有___________（选填字母代号）。
A．干电池组 B．学生电源
C．多用电表 D．直流电压表
E．滑动变阻器 F．条形磁体
G．可拆变压器（铁芯、两个已知匝数的线圈）
（2）下列说法正确的是___________（选填字母代号）。
A．为确保实验安全，实验中要求原线圈匝数小于副线圈匝数
B．要研究副线圈匝数对副线圈电压的影响，应该保持原线圈电压、匝数不变，改变副线圈的匝数
C．测量电压时，先用最大量程试测，大致确定电压后再选用适当的挡位进行测量
D．变压器开始正常工作后，铁芯导电，把电能由原线圈输送到副线圈
（3）该同学通过实验得到了如下表所示的实验数据，表中n、n 分别为原、副线圈的匝数，U、U 分别
1 2 1 2
为原、副线圈的电压，通过实验数据分析可以得到的实验结论是：___________。
实验次
n/匝 n/匝 U/V U/V
数 1 2 1 2
1 1600 400 12.1 2.90
2 800 400 10.2 4.95
3 400 200 11.9 5.92
【典例2】（2022·全国·高三专题练习）某学校高二（9）班物理实验课上，同学们用可拆变压器探究“变
压器的电压与匝数的关系”。可拆变压器如图甲、乙所示。（1）下列说法正确的是___________。
A．为确保实验安全，实验中要求原线圈匝数小于副线圈匝数
B．变压器原线圈接低压交流电时，可以用多用电表的“直流电压挡”测量副线圈电压
C．测量副线圈电压时，先用中间挡位的量程试测，大致确定后再选用适当的挡位
D．研究副线圈匝数对副线圈电压的影响时，需保持原线圈电压、匝数不变，改变副线圈的匝数
（2）变压器铁芯是由相互绝缘的薄硅钢片平行叠压而成的，而不是采用一整块硅钢，这样设计的原因是
___________。
A．减小涡流，提高变压器的效率
B．增大涡流，提高变压器的效率
C．增大铁芯中的电阻，以产生更多的热量
（3）一位同学实验时，发现两个线圈的导线粗细不同。他选择的原线圈为800匝，副线为400匝，原线圈
接学生电源的正弦交流输出端“6V”挡位，测得副线圈的电压为3.2V。则下列分析正确的是___________。
A．原线圈导线比副线圈导线粗
B．学生电源实际输出电压大于标注的“6V”
C．原线圈实际匝数与标注的“800”不符，应大于800
D．副线圈实际匝数与标注的“400”不符，应小于400
【典例3】（2022·北京大兴精华学校三模）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方
法、实验操作、数据分析等。例如：

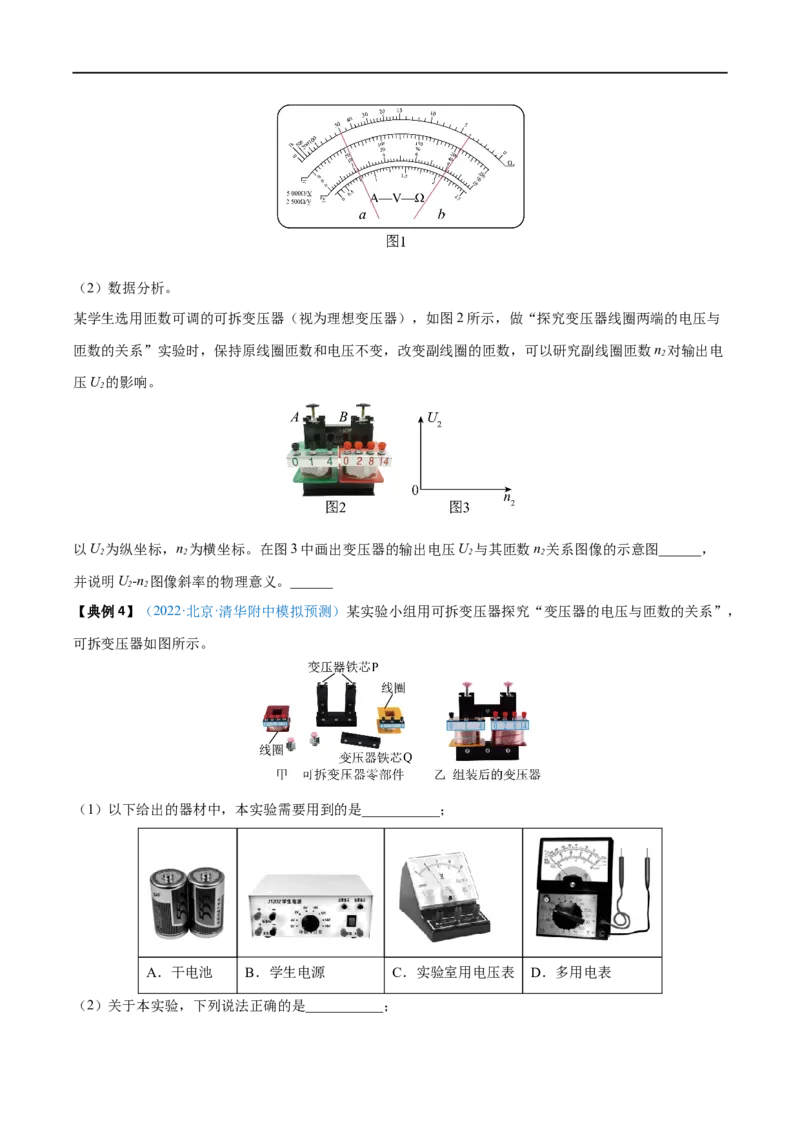

（1）实验仪器。下表是用图1中的多用电表进行测量的四次记录，a、b分别为测量时的指针位置。其中
有的记录了量程（或倍率）但没有记录读数，有的记录了读数但没有记录量程（或倍率），请你填写表格
中的各个空格。
序 量程或倍
所测物理量 指针 读数
号 率
① 直流电压 5V a ______
② 直流电流 ______ a 11.3mA
③ 电阻 ______ a 5.0×103Ω
④ 电阻 ×100Ω b ______（2）数据分析。
某学生选用匝数可调的可拆变压器（视为理想变压器），如图2所示，做“探究变压器线圈两端的电压与
匝数的关系”实验时，保持原线圈匝数和电压不变，改变副线圈的匝数，可以研究副线圈匝数n 对输出电
2
压U 的影响。
2
以U 为纵坐标，n 为横坐标。在图3中画出变压器的输出电压U 与其匝数n 关系图像的示意图______，
2 2 2 2
并说明U-n 图像斜率的物理意义。______
2 2
【典例4】（2022·北京·清华附中模拟预测）某实验小组用可拆变压器探究“变压器的电压与匝数的关系”，
可拆变压器如图所示。
（1）以下给出的器材中，本实验需要用到的是___________；
A．干电池 B．学生电源 C．实验室用电压表 D．多用电表
（2）关于本实验，下列说法正确的是___________；A．为确保实验安全，实验中要求原线圈匝数小于副线圈匝数
B．因为使用的电压较低，通电时可直接用手接触裸露的导线进行连接
C．实验时可以保持原线圈电压、匝数不变，改变副线圈的匝数，探究副线圈匝数对副线圈电压的影响
D．变压器开始正常工作后，通过铁芯导电将电能从原线圈传递到副线圈
（3）某次实验中，用匝数 匝和 匝的线圈实验，测量的数据如下表所示，下列说法中正确
的是___________；
Ua/V 1.80 2.80 3.80 4.90
Ub/V 4.00 6.01 8.02 9.98
A．原线圈的匝数为na，用较粗导线绕制 B．副线圈的匝数为na，用较细导线绕制
C．原线圈的匝数为nb，用较细导线绕制 D．副线圈的匝数为nb，用较粗导线绕制
（4）为了减小能量传递过程中的损失，铁芯是由相互绝缘的硅钢片平行叠成。作为横档的铁芯Q的硅钢
片应按照下列哪种方法设计___________。
A． B． C．
D．
【典例5】（2022·北京一七一中高三阶段练习）在“探究变压器线圈两端的电压和匝数的关系”实验中，
可拆变压器如图所示。
（1）观察变压器的铁芯，它的结构和材料是：_________；
A．整块硅钢铁芯 B．整块不锈钢铁芯 C．绝缘的铜片叠成 D．绝缘的硅钢片叠成
（2）观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数_________；（填“多”或“少”）
（3）以下给出的器材中，本实验需要用到的是_________；（填字母）
A． 干电池 B． 学生电源
C． 实验室用电压表 D． 多用
电表
（4）为了保证安全，低压交流电源的电压不要超过_________；（填字母）
A．2V B．12V C．50V
（5）在实际实验中将电源接在原线圈的“0”和“8”两个接线柱之间，用电表测得副线圈的“0”和“4”两个
接线柱之间的电压为3.0V，则原线的输入电压可能为_________；（填字母）
A．1.5V B．6.0V C．7.0V
（6）等效法、理想模型法是重要的物理学方法，合理采用物理学方法会让问题变得简单，这体现了物理
学科“化繁为简”之美。
理想变压器是一种理想化模型。如图所示，心电图仪（将心肌收缩产生的脉动转化为电压脉冲的仪器，其
输出部分可以等效为左侧虚线框内的交流电源和定值电阻 串联）与一理想变压器的原线圈连接，一可变
电阻R与该变压器的副线圈连接，原副线圈的匝数分别为 、 （右侧虚线框内的电路也可以等效为一个
电阻）。在交流电源的电压有效值 不变的情况下，在调节可变电阻R的过程中，当 _________时，
R获得的功率最大。【典例6】（2022·江苏南京·模拟预测）做“探究变压器线圈两端的电压与匝数的关系”的实验。
（1）以下给出的器材中，本实验需要用到的有__________。（填选项字母）
A． B． C．
D． E.
（2）下列说法正确的是__________
A．变压器工作时副线圈电压频率与原线圈不相同
B．实验中要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，需要运用的科学方法
是控制变量法
C．为了人身安全，实验中只能使用低压直流电源，电压不要超过12V
D．绕制降压变压器原、副线圈时，副线圈导线应比原线圈导线粗一些好
（3）实验中，可拆变压器如图所示，为了减小涡流在铁芯中产生的热量，铁芯是由相互绝缘的硅钢片平
行叠成，硅钢片应平行于平面__________。
A． B． C． D．
（4）由于交变电流的电压是变化的，所以实验中测量的是电压的__________值（选填“平均”、“有
效”或“最大”）；某次实验操作，副线圈所接多用电表的读数如图甲所示，其对应的选择开关如图乙所示，则此时电表读数为__________。
（5）若用匝数 匝和 匝的变压器做实验，对应的电压测量数据如下表所示。根据测量数据，
则 一定是__________线圈。（选填“原”或“副”）
实验次
1 2 3 4
数
0.90 1.40 1.90 2.40
2.00 3.01 4.02 5.02
