2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用）
第五篇 电学知识体系必考重点亮点难点专题
专题48 测量小灯泡电功率重点实验问题

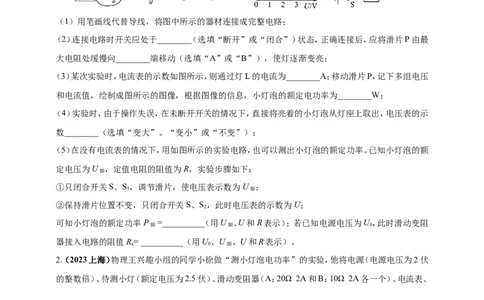

1. （2023湖南湘潭）利用图所示的电路测量小灯泡的电功率，小灯泡的额定电压为 2.5V。
（1）用笔画线代替导线，将图中所示的器材连接成完整电路；
（2）连接电路时开关应处于________（选填“断开”或“闭合”）状态，正确连接后，应将滑片P由最
大电阻处缓慢向________端移动（选填“A”或“B”），使灯逐渐变亮；
（3）某次实验时，电流表的示数如图所示，则通过灯L的电流为________A；移动滑片P，记下多组电压
和电流值，绘制成图所示的图像，根据图像的信息，小灯泡的额定电功率为________W；
（4）实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，电压表的示
数________（选填“变大”、“变小”或“不变”）；
（5）在没有电流表的情况下，用如图所示的实验电路，也可以测出小灯泡的额定功率。已知小灯泡的额
定电压为U ，定值电阻的阻值为 R，实验步骤如下：
额
①只闭合开关S、S₁，调节滑片，使电压表示数为 U ；
额
②保持滑片位置不变，只闭合开关 S、S，此时电压表的示数为 U；
2
可知小灯泡的额定功率 P =__________（用U 、U和 R表示）； 若已知电源电压为U，此时滑动变阻
额 额 0
器接入电路的阻值R= __________（用U、U 、U和R表示）。
x 0 额
2.（ 2023上海）物理王兴趣小组的同学小徐做“测小灯泡电功率”的实验，他将电源（电源电压为2伏
的整数倍）、待测小灯（额定电压为2.5伏）、滑动变阻器（A：20Ω 2A和B：10Ω 2A各一个）、电流表、
U
开关串联。并将电压表并联入电路，最后完成了实验。实验时，他将电压表的示数 v，电流表的示数
U
v
I ，以及两者的商 I 记录下来，表格中为部分数据。
A A
序号 U （伏） I （安） U /I Ω ）
v A v A
1 3.0 0.18
2 2.5 0.26
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
3 5
①此实验的实验原理：____________；
②通过计算说明，小徐选的滑动变阻器是：_____________；
③求出小灯的额定电功率______________（需写出主要计算过程）。

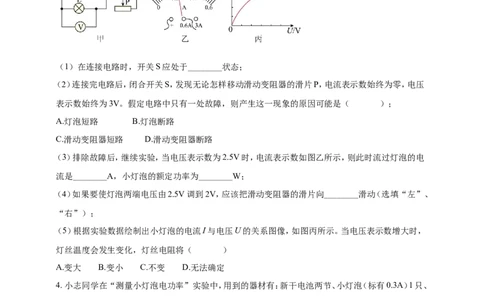

3. 如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验
中：
（1）在连接电路时，开关S应处于________状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压
表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是（ ）；
A.灯泡短路 B.灯泡断路
C.滑动变阻器短路 D.滑动变阻器断路
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电
流是________A，小灯泡的额定功率为________W；
（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、
“右”）；
（5）根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，
灯丝温度会发生变化，灯丝电阻将（ ）
A.变大 B.变小 C.不变 D.无法确定
4. 小志同学在“测量小灯泡电功率”实验中，用到的器材有：新干电池两节、小灯泡（标有0.3A）1只、
电流表1只、电压表1只、滑动变阻器1只、开关1支，导线若干。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

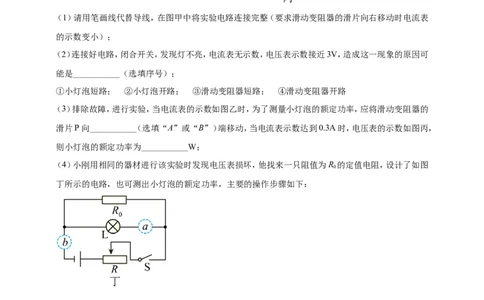

（1）请用笔画线代替导线，在图甲中将实验电路连接完整（要求滑动变阻器的滑片向右移动时电流表
的示数变小）；
（2）连接好电路，闭合开关，发现灯不亮，电流表无示数，电压表示数接近3V，造成这一现象的原因可
能是___________（选填序号）；
①小灯泡短路； ②小灯泡开路； ③滑动变阻器短路； ④滑动变阻器开路
（3）排除故障，进行实验，当电流表的示数如图乙时，为了测量小灯泡的额定功率，应将滑动变阻器的
滑片P向___________（选填“A”或“B”）端移动，当电流表示数达到0.3A时，电压表的示数如图丙，
则小灯泡的额定功率为___________W；
（4）小刚用相同的器材进行该实验时发现电压表损坏，他找来一只阻值为R 的定值电阻，设计了如图
0
丁所示的电路，也可测出小灯泡的额定功率，主要的操作步骤如下：
①把电流表接在a处，闭合开关，调节滑片P，使电流表的示数为I ；
额
②保持滑片P的位置不变，断开开关，把电流表接在b处，闭合开关，读出电流表的示数为I；
③计算得出小灯泡的额定功率P =___________（用R、I 、I表示）。
额 0 额
5.（ 2023黑龙江大庆）现有 L、L、L 三只额定电压 U 均为2.5V，电阻值不同的小灯泡。某研究小组
1 2 3 额
分别利用甲、乙、丙三种电路图测量三只小灯泡的额定功率。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）图甲电路中， 实验操作如下：
①闭合开关S， 调节滑动变阻器的滑片，使电压表的示数为U ；
额
②图丁是图甲电流表的表盘，此时示数为________A；
③小灯泡 L 的额定功率为P =______W；
1 额1

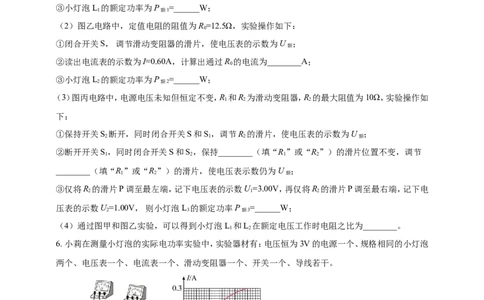

（2）图乙电路中，定值电阻的阻值为R=12.5Ω，实验操作如下：
0
①闭合开关S， 调节滑动变阻器的滑片，使电压表的示数为U ；
额
②读出电流表的示数为I=0.60A，计算出通过R 的电流为________A；
0
③小灯泡 L 的额定功率为P =______W；
2 额2
（3）图丙电路中，电源电压未知但恒定不变，R 和R 为滑动变阻器，R 的最大阻值为10Ω，实验操作如
1 2 2
下：
①保持开关S 断开，同时闭合开关S和S，调节R 的滑片，使电压表的示数为U ；
2 1 2 额
②断开开关S，同时闭合开关S和S，保持________（填“R”或“R”）的滑片位置不变，调节
1 2 1 2
________（填“R”或“R”）的滑片，使电压表示数仍为U ；
1 2 额
③仅将R 的滑片P调至最左端，记下电压表的示数U=3.00V，再仅将R 的滑片P调至最右端，记下电
2 1 2
压表的示数U=1.00V， 则小灯泡 L 的额定功率P =______W；
2 3 额3
（4）通过图甲和图乙实验，可以得到小灯泡 L 和L 在额定电压工作时电阻之比为________。
1 2
6. 小莉在测量小灯泡的实际电功率实验中，实验器材有：电压恒为3V的电源一个、规格相同的小灯泡
两个、电压表一个、电流表一个、滑动变阻器一个、开关一个、导线若干。
（1）小莉设计并连接的实物电路如图甲所示，在闭合开关前，为了确保安全，她应将滑动变阻器的滑片
滑到___________端（选填“左”或“右”）；
（2）小莉闭合开关S，移动滑动变阻器的滑片P，观察到电压表的示数接近3V，电流表的示数几乎为零，
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
请分析电路发生的故障可能是___________；
（3）小莉排除故障后继续实验，经过多次测量，得到小灯泡的I-U图像如图乙所示，请你结合图像计算
当U=2.0V时，小灯泡的实际功率大小为___________W；
（4）完成上述实验操作后，小莉利用已有的实验器材设计了如图丙所示的电路，闭合开关，待电路稳定
后，其中一只灯泡的电阻为___________Ω。
7. 如图所示，甲同学在做“测量小灯泡的电功率”实验。实验器材：电源（电压恒为6V）、小灯泡（额定
R
电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为 1 （10Ω
R
1A）和 2 （30Ω 0.5A）的滑动变阻器各一个，导线若干。
R
R
（1）连接电路时，滑动变阻器应选___________（选填“ 1”或“ 2”）；
（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是
___________；
（3）排除故障，闭合开关，移动滑片P至某位置时。电压表的示数为2.2V，若想测量小灯泡的额定功率，
应将滑片P向___________端移动（选填“A”或“B”）。通过实验绘制出小灯泡的U-I图像，如图乙
所示，小灯泡的额定功率为___________W；
U
（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为 额 ），
R
0 阻值已知：
①断开开关S，闭合开关S、S，调节滑动变阻器滑片P，使得电流表示数为___________（用字母表
3 1 2
示），此时灯泡正常发光；
②保持滑动变阻器滑片P位置不变，断开开关S，闭合开关S、S，记下电流表的读数为I；
2 1 3
P U 、I、R
③小灯泡额定功率的表达式 额 ___________（用字母 额 0表示）。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
8. 在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。
（1）请用笔画线代替导线，将图的电路连接完整；
（2）闭合开关前，滑动变阻器的滑片应置于______（选填“左”或“右”）端；
（3）闭合开关，移动滑片，当电压表的示数为_______ V时，小灯泡正常发光，读出电流表示数，可测得
额定功率；
（4）继续移动滑片，电压表示数如图所示，为______ V，此时电流表示数为0.24 A，小灯泡的实际功率
为_______W；为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要
增加记录的内容是_________ ；
实验次数 电压U/V 电流I/A 电功率P/ W
.
1 2.5 026
2 0.24
.
3 2.8 028
（5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率________；
（6）完成上述实验后，某小组设计了图所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。
方案如下：
①把定值电阻R 接入电路，调节滑动变阻器使小灯泡正常发光；
0
②保持滑片位置不变，将电压表改接在R 两端，读出电压表示数；
0
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电
阻R 应选______Ω的。
0
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
9. 用一串小彩灯扮靓教室，发现一个小彩灯熄灭后，其他小彩灯依然发光，小丽猜想小彩灯并联；取下
这个小彩灯，整串彩灯都会熄灭，小丽认为每个小彩灯应该是串联的。她决定将小彩灯接入图1所示
的电路，测其电阻，探寻奥秘。已知电源电压为3V，小彩灯的额定电压为2.5V。
（1）请用笔画线代替导线，在图1中将实物电路连接完整；（ ）
（2）接入未损坏的小彩灯，调节滑动变阻器的滑片使电压表示数为2.5V，电流表的示数如图2所示，示
数为___________A，则小彩灯正常发光时接入电路的电阻为___________Ω；
（3）接入灯丝断裂的小彩灯，当电压表示数为0.4V时，电流表示数为0.5A，可知小彩灯灯丝断裂后接
入电路的电阻为___________Ω；
（4）根据实验数据可知，灯丝断裂后，小彩灯并未断路，而是相当于一段导线，起到连接电路的作用，可
使其他小彩灯继续工作，但其余小彩灯实际功率会___________。
