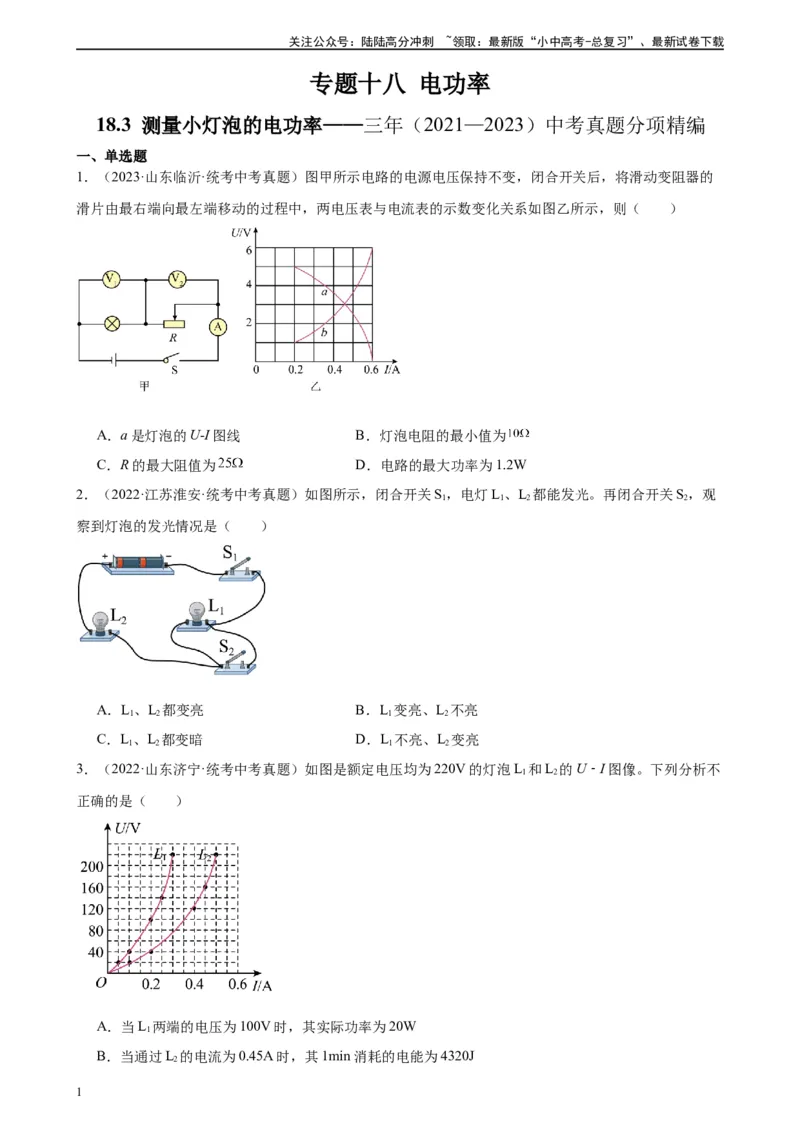

专题十八 电功率
18.3 测量小灯泡的电功率——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·山东临沂·统考中考真题）图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的
滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（ ）
A．a是灯泡的U-I图线 B．灯泡电阻的最小值为
C．R的最大阻值为 D．电路的最大功率为1.2W
2．（2022·江苏淮安·统考中考真题）如图所示，闭合开关S，电灯L、L 都能发光。再闭合开关S，观
1 1 2 2
察到灯泡的发光情况是（ ）
A．L、L 都变亮 B．L 变亮、L 不亮
1 2 1 2
C．L、L 都变暗 D．L 不亮、L 变亮
1 2 1 2
3．（2022·山东济宁·统考中考真题）如图是额定电压均为220V的灯泡L 和L 的U﹣I图像。下列分析不
1 2
正确的是（ ）
A．当L 两端的电压为100V时，其实际功率为20W
1
B．当通过L 的电流为0.45A时，其1min消耗的电能为4320J
2
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．将L、L 串联，若L 两端的电压为40V，则L 的功率为8W
1 2 1 2
D．将L、L 并联，若通过L 的电流为0.5A，则L 的功率为66W
1 2 2 1

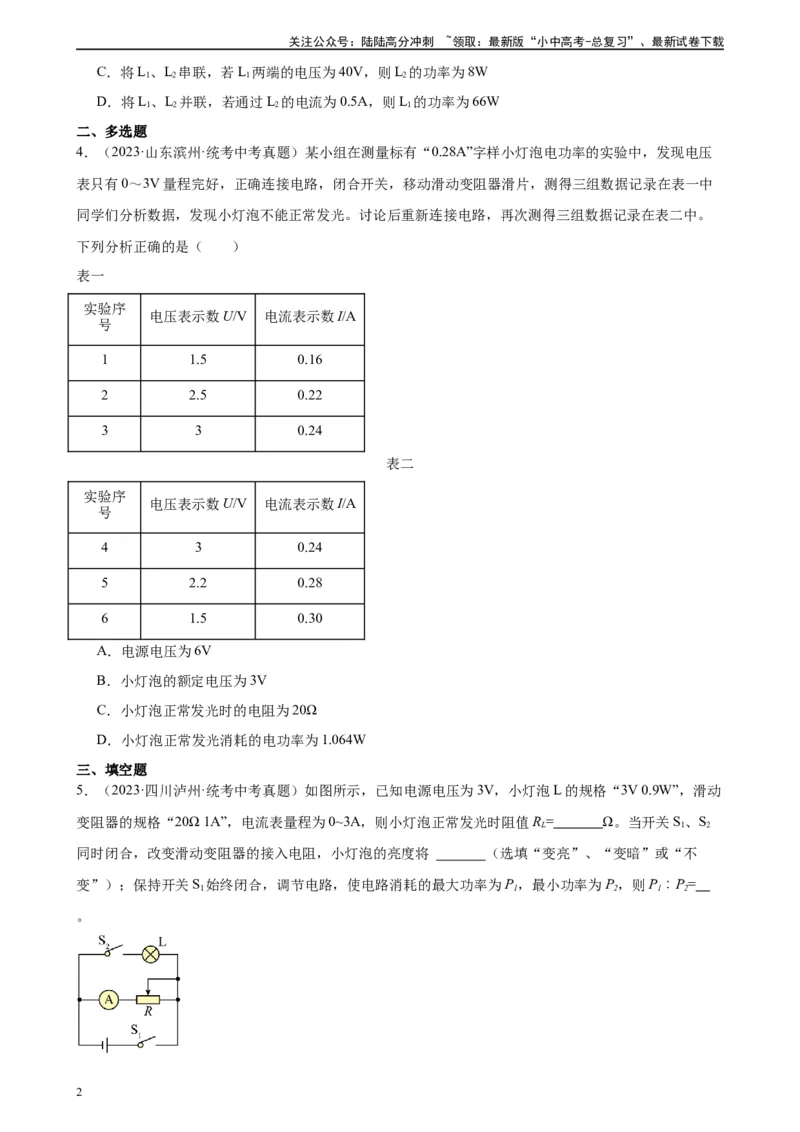

二、多选题
4．（2023·山东滨州·统考中考真题）某小组在测量标有“0.28A”字样小灯泡电功率的实验中，发现电压
表只有0～3V量程完好，正确连接电路，闭合开关，移动滑动变阻器滑片，测得三组数据记录在表一中
同学们分析数据，发现小灯泡不能正常发光。讨论后重新连接电路，再次测得三组数据记录在表二中。
下列分析正确的是（ ）
表一
实验序
电压表示数U/V 电流表示数I/A
号
1 1.5 0.16
2 2.5 0.22
3 3 0.24
表二
实验序
电压表示数U/V 电流表示数I/A
号
4 3 0.24
5 2.2 0.28
6 1.5 0.30
A．电源电压为6V
B．小灯泡的额定电压为3V
C．小灯泡正常发光时的电阻为20Ω
D．小灯泡正常发光消耗的电功率为1.064W
三、填空题
5．（2023·四川泸州·统考中考真题）如图所示，已知电源电压为3V，小灯泡L的规格“3V 0.9W”，滑动
变阻器的规格“20Ω 1A”，电流表量程为0~3A，则小灯泡正常发光时阻值R = Ω。当开关S、S
L 1 2
同时闭合，改变滑动变阻器的接入电阻，小灯泡的亮度将 （选填“变亮”、“变暗”或“不
变”）；保持开关S 始终闭合，调节电路，使电路消耗的最大功率为P，最小功率为P，则P︰P=
1 1 2 1 2
。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
6．（2022·辽宁朝阳·统考中考真题）如图所示电路中，电源电压恒为4.5V，灯L标有“3V 0.9W”，滑
动变阻器R上标有“30Ω 1A”的字样，电压表量程为0~3V，电流表的量程为0~0.6A，则灯泡正常工作
时的电流为 A，此时通电1min滑动变阻器产生的热量为 J。为了保证电路中各元件
安全工作，滑动变阻器连入电路的阻值范围是 Ω（灯丝电阻保持不变）。
7．（2022·广西贵港·统考中考真题）如图所示的电路，电源电压保持不变，闭合开关S、S，断开开关
1
S，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是4～12V，电流表示数变
2
化范围是0.4～1.2A，则电源电压是 V；闭合开关S、S，断开开关S，当滑动变阻器的滑片
2 1
从a端移动到中点时，小灯泡L恰好正常发光，此过程中电路最大功率和最小功率之比为4:3，则小灯泡
L的额定功率是 W。（不计温度对灯丝电阻的影响）
四、实验题
8．（2023·辽宁锦州·统考中考真题）小明利用4节新干电池，阻值分别为10Ω、20Ω、30Ω、40Ω、50Ω
的定值电阻，铭牌上标有“20Ω 1A”的滑动变阻器等实验器材“探究电流与电阻关系”。
（1）小明连接好如图甲所示的电路，检查时发现电路中有一处连接错误，请你在错误的导线上画“×”，
并用笔画线代替导线，将电路连接正确；
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

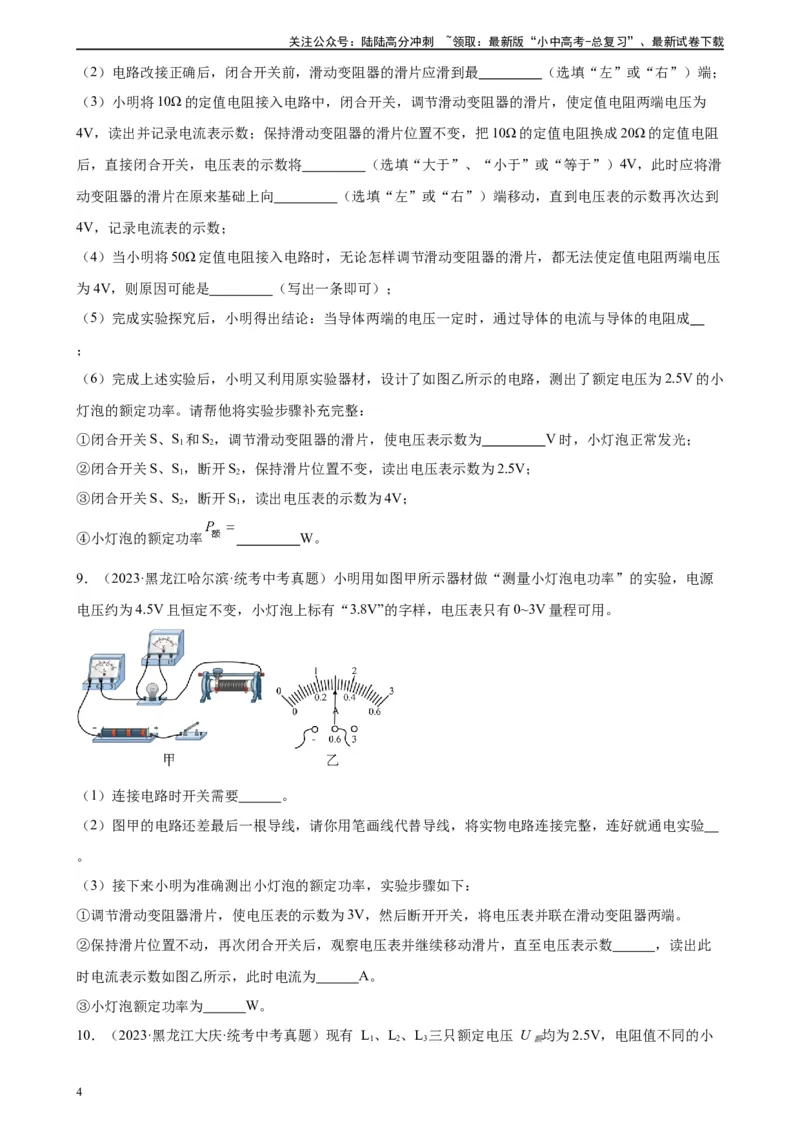

（2）电路改接正确后，闭合开关前，滑动变阻器的滑片应滑到最 （选填“左”或“右”）端；
（3）小明将10Ω的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片，使定值电阻两端电压为
4V，读出并记录电流表示数；保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻
后，直接闭合开关，电压表的示数将 （选填“大于”、“小于”或“等于”）4V，此时应将滑
动变阻器的滑片在原来基础上向 （选填“左”或“右”）端移动，直到电压表的示数再次达到
4V，记录电流表的示数；
（4）当小明将50Ω定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值电阻两端电压
为4V，则原因可能是 （写出一条即可）；
（5）完成实验探究后，小明得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成
；
（6）完成上述实验后，小明又利用原实验器材，设计了如图乙所示的电路，测出了额定电压为2.5V的小
灯泡的额定功率。请帮他将实验步骤补充完整：
①闭合开关S、S 和S，调节滑动变阻器的滑片，使电压表示数为 V时，小灯泡正常发光；
1 2
②闭合开关S、S，断开S，保持滑片位置不变，读出电压表示数为2.5V；
1 2
③闭合开关S、S，断开S，读出电压表的示数为4V；
2 1
④小灯泡的额定功率 W。
9．（2023·黑龙江哈尔滨·统考中考真题）小明用如图甲所示器材做“测量小灯泡电功率”的实验，电源
电压约为4.5V且恒定不变，小灯泡上标有“3.8V”的字样，电压表只有0~3V量程可用。
（1）连接电路时开关需要 。
（2）图甲的电路还差最后一根导线，请你用笔画线代替导线，将实物电路连接完整，连好就通电实验
。
（3）接下来小明为准确测出小灯泡的额定功率，实验步骤如下：
①调节滑动变阻器滑片，使电压表的示数为3V，然后断开开关，将电压表并联在滑动变阻器两端。
②保持滑片位置不动，再次闭合开关后，观察电压表并继续移动滑片，直至电压表示数 ，读出此
时电流表示数如图乙所示，此时电流为 A。
③小灯泡额定功率为 W。

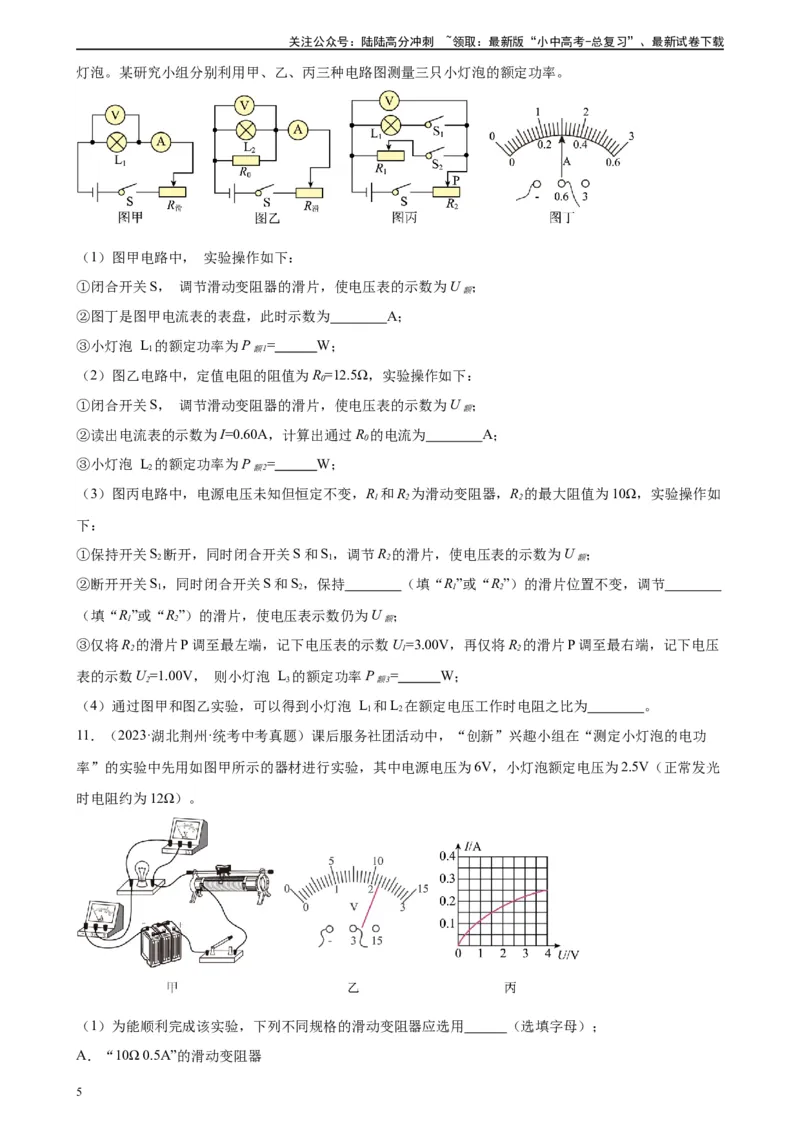

10．（2023·黑龙江大庆·统考中考真题）现有 L、L、L 三只额定电压 U 均为2.5V，电阻值不同的小
1 2 3 额
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
灯泡。某研究小组分别利用甲、乙、丙三种电路图测量三只小灯泡的额定功率。
（1）图甲电路中， 实验操作如下：
①闭合开关S， 调节滑动变阻器的滑片，使电压表的示数为U ；
额
②图丁是图甲电流表的表盘，此时示数为 A；
③小灯泡 L 的额定功率为P = W；
1 额1
（2）图乙电路中，定值电阻的阻值为R=12.5Ω，实验操作如下：
0
①闭合开关S， 调节滑动变阻器的滑片，使电压表的示数为U ；
额
②读出电流表的示数为I=0.60A，计算出通过R 的电流为 A；
0
③小灯泡 L 的额定功率为P = W；
2 额2
（3）图丙电路中，电源电压未知但恒定不变，R 和R 为滑动变阻器，R 的最大阻值为10Ω，实验操作如
1 2 2
下：
①保持开关S 断开，同时闭合开关S和S，调节R 的滑片，使电压表的示数为U ；
2 1 2 额
②断开开关S，同时闭合开关S和S，保持 （填“R”或“R”）的滑片位置不变，调节
1 2 1 2
（填“R”或“R”）的滑片，使电压表示数仍为U ；
1 2 额
③仅将R 的滑片P调至最左端，记下电压表的示数U=3.00V，再仅将R 的滑片P调至最右端，记下电压
2 1 2
表的示数U=1.00V， 则小灯泡 L 的额定功率P = W；
2 3 额3
（4）通过图甲和图乙实验，可以得到小灯泡 L 和L 在额定电压工作时电阻之比为 。
1 2
11．（2023·湖北荆州·统考中考真题）课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功
率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V（正常发光
时电阻约为12Ω）。
（1）为能顺利完成该实验，下列不同规格的滑动变阻器应选用 （选填字母）；
A．“10Ω 0.5A”的滑动变阻器
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．“20Ω 2A”的滑动变阻器
C．“5Ω 1A”的滑动变阻器

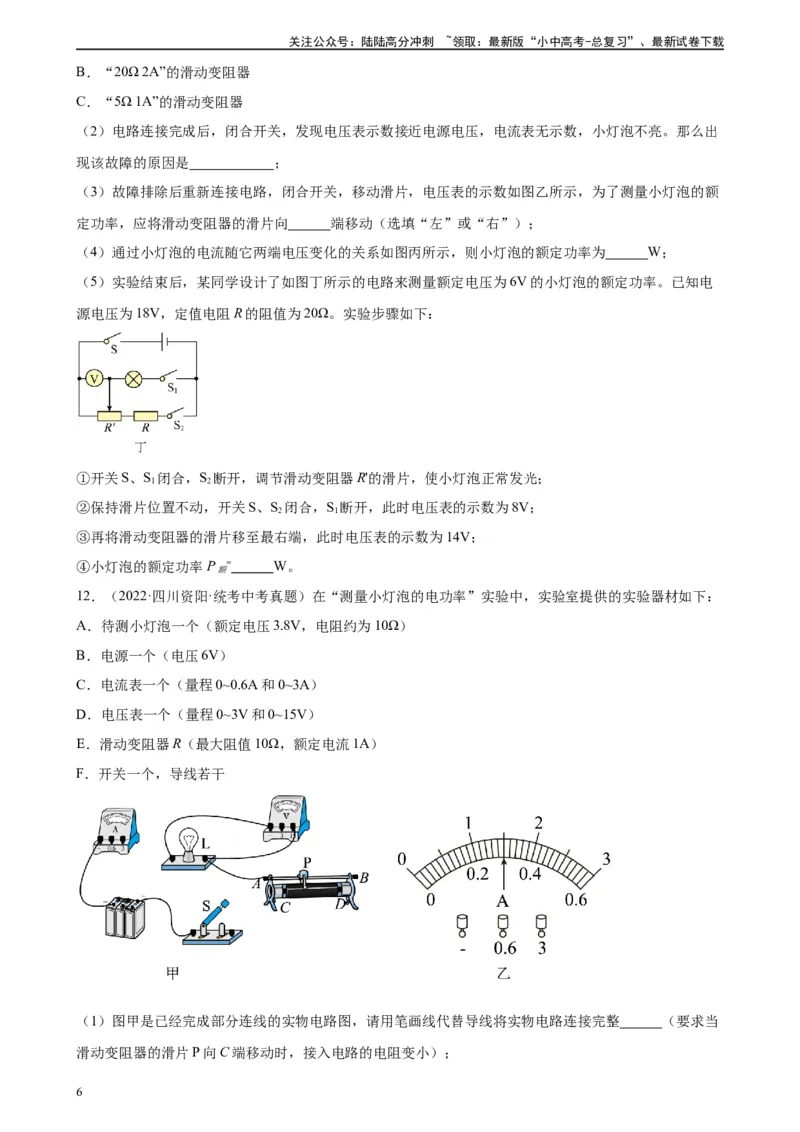

（2）电路连接完成后，闭合开关，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出
现该故障的原因是 ；
（3）故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额
定功率，应将滑动变阻器的滑片向 端移动（选填“左”或“右”）；
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为 W；
（5）实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电
源电压为18V，定值电阻R的阻值为20Ω。实验步骤如下：
①开关S、S 闭合，S 断开，调节滑动变阻器R'的滑片，使小灯泡正常发光；
1 2
②保持滑片位置不动，开关S、S 闭合，S 断开，此时电压表的示数为8V；
2 1
③再将滑动变阻器的滑片移至最右端，此时电压表的示数为14V；
④小灯泡的额定功率P = W。
额
12．（2022·四川资阳·统考中考真题）在“测量小灯泡的电功率”实验中，实验室提供的实验器材如下：
A．待测小灯泡一个（额定电压3.8V，电阻约为10Ω）
B．电源一个（电压6V）
C．电流表一个（量程0~0.6A和0~3A）
D．电压表一个（量程0~3V和0~15V）
E．滑动变阻器R（最大阻值10Ω，额定电流1A）
F．开关一个，导线若干
（1）图甲是已经完成部分连线的实物电路图，请用笔画线代替导线将实物电路连接完整 （要求当
滑动变阻器的滑片P向C端移动时，接入电路的电阻变小）；
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）电路连接完成之后，在开关S闭合之前，从安全性原则出发，应将滑动变阻器的滑片P置于
端（选填“C”或“D” ；
（3）正确连接电路后，闭合开关S，发现小灯泡不发光，电压表有示数但电流表无明显示数，且移动滑
动变阻器滑片P时，两表示数均无显著变化。造成这一现象的原因可能是 ；
A．小灯泡发生短路
B．小灯泡发生断路
C．滑动变阻器发生短路
D．滑动变阻器发生断路
（4）排除故障继续实验，闭合开关S，移动滑动变阻器滑片P，当电压表读数 时，小灯泡正常
发光，电流表示数如图乙所示，则可以求得小灯泡的额定功率P= W。
0
7
