专题强化二十 洛伦兹力与现代科技
目标要求 1.理解质谱仪和回旋加速器的原理，并能解决相关问题.2.会分析电场和磁场
叠加的几种实例.
题型一 质谱仪

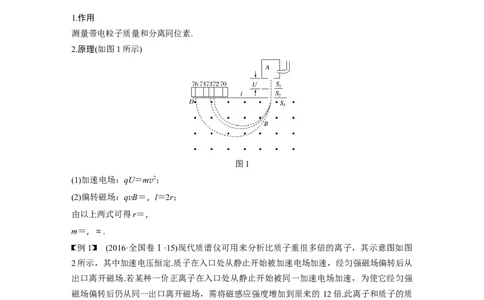

1.作用
测量带电粒子质量和分离同位素.
2.原理(如图1所示)
图1
(1)加速电场：qU＝mv2；
(2)偏转磁场：qvB＝，l＝2r；
由以上两式可得r＝，
m＝，＝.
例1 (2016·全国卷Ⅰ·15)现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图
2所示，其中加速电压恒定.质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从
出口离开磁场.若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强
磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的 12倍.此离子和质子的质
量比约为( )
图2
A.11 B.12 C.121 D.144
答案 D解析 由qU＝mv2得带电粒子进入磁场的速度为v＝，结合带电粒子在磁场中运动的轨迹半
径R＝，联立得到R＝，由题意可知，该离子与质子在磁场中具有相同的轨道半径和电荷量，
故离子和质子的质量之比＝144，故选D.

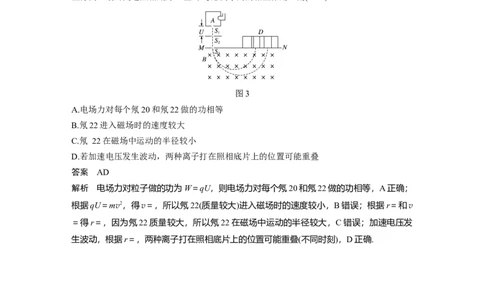

1.(质谱仪)(多选)(2020·江苏南通等七市高三下学期6月三调)如图3所示，电荷量相等的两种
离子氖20和氖22从容器下方的狭缝S 飘入(初速度为零)电场区，经电场加速后通过狭缝
1
S 、 S 垂直于磁场边界MN射入匀强磁场，磁场方向垂直纸面向里，离子经磁场偏转后发
2 3
生分离，最终到达照相底片D上.不考虑离子间的相互作用，则( )
图3
A.电场力对每个氖20和氖22做的功相等
B.氖22进入磁场时的速度较大
C.氖 22在磁场中运动的半径较小
D.若加速电压发生波动，两种离子打在照相底片上的位置可能重叠
答案 AD
解析 电场力对粒子做的功为W＝qU，则电场力对每个氖20和氖22做的功相等，A正确；
根据qU＝mv2，得v＝，所以氖22(质量较大)进入磁场时的速度较小，B错误；根据r＝和v
＝得r＝，因为氖22质量较大，所以氖22在磁场中运动的半径较大，C错误；加速电压发
生波动，根据r＝，两种离子打在照相底片上的位置可能重叠(不同时刻)，D正确.题型二 回旋加速器

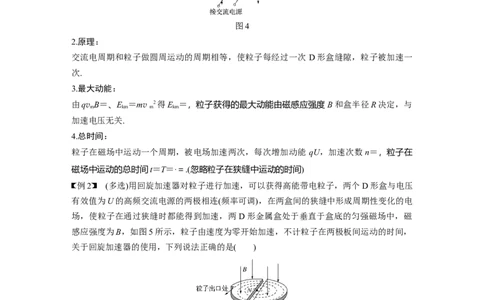

1.构造：
如图4所示，D、D 是半圆金属盒，D形盒处于匀强磁场中，D形盒的缝隙处接交流电源.
1 2
图4
2.原理：
交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次 D形盒缝隙，粒子被加速一
次.
3.最大动能：
由qv B＝、E ＝mv 2得E ＝，粒子获得的最大动能由磁感应强度B和盒半径R决定，与
m km m km
加速电压无关.
4.总时间：
粒子在磁场中运动一个周期，被电场加速两次，每次增加动能 qU，加速次数n＝，粒子在
磁场中运动的总时间t＝T＝·＝.(忽略粒子在狭缝中运动的时间)
例2 (多选)用回旋加速器对粒子进行加速，可以获得高能带电粒子，两个D形盒与电压
有效值为U的高频交流电源的两极相连(频率可调)，在两盒间的狭缝中形成周期性变化的电
场，使粒子在通过狭缝时都能得到加速，两 D形金属盒处于垂直于盒底的匀强磁场中，磁
感应强度为B，如图5所示，粒子由速度为零开始加速，不计粒子在两极板间运动的时间，
关于回旋加速器的使用，下列说法正确的是( )
图5
A.两盒间狭缝中交变电场的频率跟带电粒子的比荷成正比
B.不同的带电粒子在同一回旋加速器(频率相同)中运动的总时间相同
C.带电粒子在磁场中运动时，受到的洛伦兹力不做功，因此带电粒子从 D形盒射出时的动
能与磁场的强弱无关
D.尽管两盒间狭缝中电场对带电粒子起加速作用，但是带电粒子从D形盒射出时的动能与加速电压的大小无关
答案 ABD
解析 带电粒子在磁场中受到洛伦兹力而做匀速圆周运动，则有qvB＝m，v＝，解得T＝.
每经过半个周期的时间，带电粒子就会以与原来速度方向相反的速度再次进入狭缝加速电场
中加速，此时交流电也是经过了半个周期形成与原来相反的电场，从而对带电粒子加速，所
以加速电场的周期与圆周运动周期相等，根据f＝可得交流电频率f＝，所以交流电频率与比
荷成正比，故A正确；带电粒子每一次经过狭缝都会被加速一次，电场力做一次正功，假
设整个过程一共被加速了n次，则电场力做功为W＝nqU.对带电粒子从0进入加速器直到以
速度v 离开的整个过程，由动能定理得W＝mv 2，对离开加速器的最后半周，设圆周半径
m m
为R，则有qv B＝m，带电粒子在回旋加速器中的运动的总时间为t，则有t＝n，联立可解
m
得t＝，说明带电粒子在回旋加速器中的运动的总时间与粒子的质量和电荷量都无关，因此
不同的粒子在同一回旋加速器中运动的总时间相同，故 B正确；带电粒子射出D形盒时的
最大动能E ＝mv 2＝，由此可知，虽然洛伦兹力不做功，但是带电粒子从D形盒射出时的
k m
动能与磁场的强弱有关；最大动能(即从D形盒射出时的动能)与加速电压的大小无关，故C
项错误，D正确.

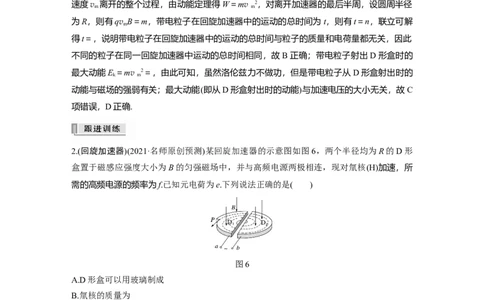

2.(回旋加速器)(2021·名师原创预测)某回旋加速器的示意图如图6，两个半径均为R的D形
盒置于磁感应强度大小为B的匀强磁场中，并与高频电源两极相连，现对氚核(H)加速，所
需的高频电源的频率为f.已知元电荷为e.下列说法正确的是( )
图6
A.D形盒可以用玻璃制成
B.氚核的质量为
C.高频电源的电压越大，氚核从P处射出的速度越大
D.若对氦核(He)加速，则高频电源的频率应调为f
答案 D
解析 为使D形盒内的带电粒子不受外电场的影响，D形盒应用金属材料制成，以实现静
电屏蔽，A错误；为使回旋加速器正常工作，高频电源的频率应与带电粒子在匀强磁场中做
匀速圆周运动的频率相等，由T ＝和T ＝，得氚核的质量m ＝，B错误；由ev B＝m ，得
1 1 1 m 1
v ＝，可见氚核从P处射出时的最大速度v 与高频电源的电压大小无关，C错误；结合T
m m 2
＝和T＝，得f＝f，又＝，得f＝f，D正确.
2 2 2题型三 电场与磁场叠加的应用实例分析
共同特点：当带电粒子(不计重力)在复合场中做匀速直线运动时，洛伦兹力与电场力相等，
qvB＝qE，即v＝.
速度选择器
(1)平行板中电场强度E和磁感应强度B互相垂直.(如图7)
图7
(2)带电粒子能够沿直线匀速通过速度选择器的条件是qvB＝qE，即v＝.
(3)速度选择器只能选择粒子的速度，不能选择粒子的电性、电荷量、质量.
(4)速度选择器具有单向性.
例3 在如图8所示的平行板器件中，电场强度E和磁感应强度B相互垂直.一带电粒子
(重力不计)从左端以速度v沿虚线射入后做直线运动，则该粒子( )
图8
A.一定带正电
B.速度v＝
C.若速度v＞，粒子一定不能从板间射出
D.若此粒子从右端沿虚线方向进入，仍做直线运动
答案 B
解析 粒子带正电和负电均可，选项A错误；由洛伦兹力等于电场力，可得qvB＝qE，解
得速度v＝，选项B正确；若速度v＞，粒子可能从板间射出，选项C错误；若此粒子从右
端沿虚线方向进入，所受电场力和洛伦兹力方向相同，不能做直线运动，选项D错误.
磁流体发电机
(1)原理：如图9所示，等离子体喷入磁场，正、负离子在洛伦兹力的作用下发生偏转而聚
集在B、A板上，产生电势差，它可以把离子的动能通过磁场转化为电能.图9
(2)电源正、负极判断：根据左手定则可判断出图中的B是发电机的正极.
(3)发电机路端电压U和内阻r：设A、B平行金属板的面积为S，两极板间的距离为l，磁场
磁感应强度为B，等离子体的电阻率为ρ，喷入气体的速度为v.
①路端电压U：当正、负离子所受电场力和洛伦兹力平衡时，两极板间达到的最大电势差为
U，则q＝qvB，即U＝Blv.
②发电机内阻：r＝ρ.
例4 (2019·福建三明市期末质量检测)磁流体发电机的原理如图10所示.将一束等离子体
连续以速度v垂直于磁场方向喷入磁感应强度大小为B的匀强磁场中，可在相距为d、面积
为S的两平行金属板间产生电压.现把上、下板和电阻R连接，上、下板等效为直流电源的
两极.等离子体稳定时在两极板间均匀分布，电阻率为ρ.忽略边缘效应及离子的重力，下列
说法正确的是( )
图10
A.上板为正极，a、b两端电压U＝Bdv
B.上板为负极，a、b两端电压U＝
C.上板为正极，a、b两端电压U＝
D.上板为负极，a、b两端电压U＝
答案 C
解析 根据左手定则可知，等离子体射入两极板之间时，正离子偏向a板，负离子偏向b板，
即上板为正极；稳定时满足q＝Bqv，解得U′＝Bdv；根据电阻定律可知两极板间的电阻为
r＝，根据闭合电路欧姆定律：I＝，a、b两端电压U＝IR，联立解得U＝，故选C.
电磁流量计
(1)流量(Q)：单位时间流过导管某一截面的导电液体的体积.
(2)导电液体的流速(v)的计算图11
如图11所示，一圆柱形导管直径为d，用非磁性材料制成，其中有可以导电的液体向右流
动.导电液体中的自由电荷(正、负离子)在洛伦兹力作用下发生偏转，使a、b间出现电势差，
当自由电荷所受电场力和洛伦兹力平衡时，a、b间的电势差(U)达到最大，由q＝qvB，可得
v＝.
(3)流量的表达式：Q＝Sv＝·＝.
(4)电势高低的判断：根据左手定则可得φ>φ.
a b
例5 (2021·湖南常德市模拟)某化工厂的排污管末端安装了如图12所示的流量计，测量
管由绝缘材料制成，其长为L、直径为D，左右两端开口，在前后两个内侧面a、c固定有
金属板作为电极，匀强磁场方向竖直向下.污水(含有大量的正、负离子)充满管口从左向右流
经该测量管时，a、c两端的电压为U，显示仪器显示污水流量Q(单位时间内排出的污水体
积).则( )
图12
A.a侧电势比c侧电势低
B.污水中离子浓度越高，显示仪器的示数越大
C.污水流量Q与U成正比，与L、D无关
D.匀强磁场的磁感应强度B＝
答案 D
解析 污水中正、负离子从左向右移动，受到洛伦兹力，根据左手定则，正离子向后表面偏，
负离子向前表面偏转，所以a侧电势比c侧电势高，故A错误；最终正、负离子会在电场力
和洛伦兹力作用下处于平衡，有qE＝qvB，即＝vB，而污水流量Q＝＝·＝，可知Q与U、
D成正比，与L无关，显示仪器的示数与离子浓度无关；匀强磁场的磁感应强度B＝，故D
正确，B、C错误.
霍尔效应的原理和分析
(1)定义：高为h、宽为d的导体(自由电荷是电子或正电荷)置于匀强磁场B中，当电流通过
导体时，在导体的上表面A和下表面A′之间产生电势差，这种现象称为霍尔效应，此电压称为霍尔电压.
图13
(2)电势高低的判断：如图13，导体中的电流I向右时，根据左手定则可得，若自由电荷是
电子，则下表面A′的电势高.若自由电荷是正电荷，则下表面A′的电势低.
(3)霍尔电压：导体中的自由电荷(电荷量为q)在洛伦兹力作用下偏转，A、A′间出现电势差，
当自由电荷所受电场力和洛伦兹力平衡时，A、A′间的电势差(U)就保持稳定，由qvB＝q，
I＝nqvS，S＝hd，联立解得U＝＝k，k＝称为霍尔系数.
例6 (多选)(2020·江苏一模)在一个很小的矩形半导体薄片上，制作四个电极E、F、
M、N，做成了一个霍尔元件，在E、F间通入恒定电流I，同时外加与薄片垂直的磁场B，
M、N间的电压为U .已知半导体薄片中的载流子为正电荷，电流与磁场的方向如图 14所示，
H
下列说法正确的有( )
图14
A.N板电势高于M板电势
B.磁感应强度越大，MN间电势差越大
C.将磁场方向变为与薄片的上、下表面平行，U 不变
H
D.将磁场和电流分别反向，N板电势低于M板电势
答案 AB
解析 电流的方向由E指向F，根据左手定则，自由电荷受力的方向指向N板，向N板偏转，
则N板电势高，故A正确；
设上、下表面间距为L，左右两个表面相距为d，正电荷所受的电场力最终等于洛伦兹力，
设材料单位体积内正电荷的个数为n，材料截面积为S，则＝qvB①
I＝nqSv②
S＝dL③
由①②③得：U ＝，令k＝，则U ＝k，
H H
所以若保持电流I恒定，则M、N间的电压与磁感应强度B成正比，故B正确；
将磁场方向变为与薄片的上、下表面平行，则载流子不会受到洛伦兹力，因此不存在电势差，
故C错误；
若磁场和电流分别反向，依据左手定则，则N板电势仍高于M板电势，故D错误.课时精练
1.如图1所示是一速度选择器，当粒子速度满足v ＝时，粒子沿图中虚线水平射出；若某一
0
粒子以速度v射入该速度选择器后，运动轨迹为图中实线，则关于该粒子的说法正确的是(
)
图1
A.粒子射入的速度一定是v>
B.粒子射入的速度可能是v<
C.粒子射出时的速度一定大于射入速度
D.粒子射出时的速度一定小于射入速度
答案 B
解析 假设粒子带正电，则所受电场力向下，由左手定则知所受洛伦兹力方向向上，由受力
分析结合运动轨迹知，qvB>qE，则v>，运动过程中洛伦兹力不做功，电场力做负功，则粒
子速度减小；若粒子带负电，所受电场力向上，则由左手定则知所受洛伦兹力方向向下，由
受力分析结合运动轨迹知，qvB
