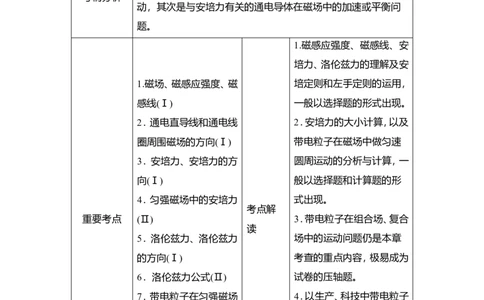

纵观近几年高考,涉及本章知识点的题目年年都有,考查次数最
多的是与洛伦兹力有关的带电粒子在匀强磁场或复合场中的运
考情分析
动,其次是与安培力有关的通电导体在磁场中的加速或平衡问
题。
1.磁感应强度、磁感线、安
培力、洛伦兹力的理解及安
1.磁场、磁感应强度、磁 培定则和左手定则的运用,
感线(Ⅰ) 一般以选择题的形式出现。
2.通电直导线和通电线 2.安培力的大小计算,以及
圈周围磁场的方向(Ⅰ) 带电粒子在磁场中做匀速
3.安培力、安培力的方 圆周运动的分析与计算,一
向(Ⅰ) 般以选择题和计算题的形
4.匀强磁场中的安培力 式出现。
考点解
重要考点 (Ⅱ) 3.带电粒子在组合场、复合
读
5.洛伦兹力、洛伦兹力 场中的运动问题仍是本章
的方向(Ⅰ) 考查的重点内容,极易成为
6.洛伦兹力公式(Ⅱ) 试卷的压轴题。
7.带电粒子在匀强磁场 4.以生产、科技中带电粒子
中的运动(Ⅱ) 运动问题为命题背景,突出
8.质谱仪和回旋加速器 考查由受力推知运动或由
(Ⅰ) 运动分析受力的建模能力,
是高考命题的一个趋势,同
学们在学习中要重点关注。
第1讲 磁场及其对电流的作用知识点 磁场、磁感应强度、磁感线 Ⅰ
1.磁场
(1)基本特性:磁场对处于其中的磁体、通电导体和运动电荷有力的作用。

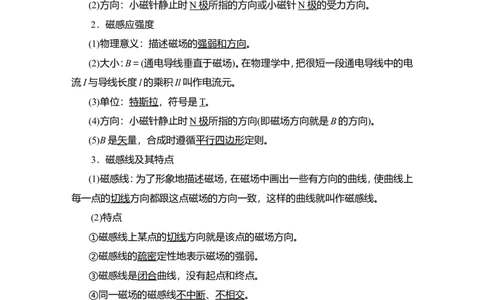

(2)方向:小磁针静止时 N 极 所指的方向或小磁针 N 极 的受力方向。
2.磁感应强度
(1)物理意义:描述磁场的强弱和方向。
(2)大小:B=(通电导线垂直于磁场)。在物理学中,把很短一段通电导线中的电
流I与导线长度l的乘积Il叫作电流元。
(3)单位:特斯拉,符号是T。
(4)方向:小磁针静止时 N 极 所指的方向(即磁场方向就是B的方向)。
(5)B是矢量,合成时遵循平行四边形定则。
3.磁感线及其特点
(1)磁感线:为了形象地描述磁场,在磁场中画出一些有方向的曲线,使曲线上
每一点的切线方向都跟这点磁场的方向一致,这样的曲线就叫作磁感线。
(2)特点
①磁感线上某点的切线方向就是该点的磁场方向。
②磁感线的疏密定性地表示磁场的强弱。
③磁感线是闭合曲线,没有起点和终点。
④同一磁场的磁感线不中断、不相交。
⑤磁感线是假想的曲线,客观上不存在。
知识点 电流的磁场及几种常见的磁场 Ⅰ
1.电流的磁场
(1)奥斯特实验:奥斯特实验发现了电流的磁效应,即电流可以产生磁场,首次
揭示了电与磁的联系。
(2)安培定则①直线电流:用右手握住导线,让伸直的拇指所指的方向与电流方向一致,弯
曲的四指所指的方向就是磁感线环绕的方向。
②环形(螺线管)电流:让右手弯曲的四指与环形(或螺线管)电流的方向一致,
伸直的拇指所指的方向就是环形导线(或螺线管)轴线上磁场的方向。
(3)安培分子电流假说
安培认为,在物质内部,存在着一种环形电流——分子电流,分子电流使每个
物质微粒都成为微小的磁体,它的两侧相当于两个磁极。

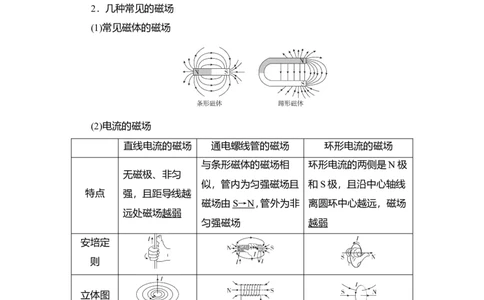

2.几种常见的磁场
(1)常见磁体的磁场
(2)电流的磁场
直线电流的磁场 通电螺线管的磁场 环形电流的磁场
与条形磁体的磁场相 环形电流的两侧是N极
无磁极、非匀
似,管内为匀强磁场且 和S极,且沿中心轴线
特点 强,且距导线越
磁场由 S → N ,管外为非 离圆环中心越远,磁场
远处磁场越弱
匀强磁场 越弱
安培定
则
立体图
横截面
图
纵截面
图(3)匀强磁场:如果磁场中各点的磁感应强度的大小相等、方向相同,这个磁场
叫作匀强磁场。匀强磁场的磁感线用一些间隔相等的平行直线表示,如图所示。
(4)地磁场

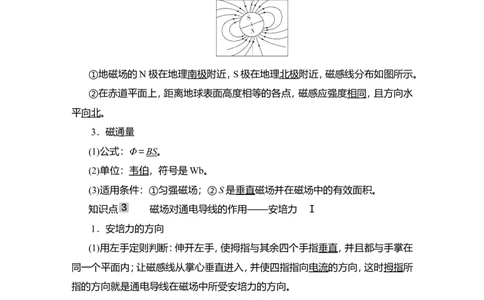

①地磁场的N极在地理南极附近,S极在地理北极附近,磁感线分布如图所示。
②在赤道平面上,距离地球表面高度相等的各点,磁感应强度相同,且方向水
平向北。
3.磁通量
(1)公式:Φ=BS。
(2)单位:韦伯,符号是Wb。
(3)适用条件:①匀强磁场;②S是垂直磁场并在磁场中的有效面积。
知识点 磁场对通电导线的作用——安培力 Ⅰ
1.安培力的方向
(1)用左手定则判断:伸开左手,使拇指与其余四个手指垂直,并且都与手掌在
同一个平面内;让磁感线从掌心垂直进入,并使四指指向电流的方向,这时拇指所
指的方向就是通电导线在磁场中所受安培力的方向。
(2)安培力方向的特点:F⊥B,F⊥I,即F垂直于 B 、 I 决定的平面。
(3)推论:两平行的通电直导线间的安培力——同向电流互相吸引,反向电流
互相排斥。
2.安培力的大小
F=IlBsinθ(其中θ为B与I之间的夹角)。如图所示:(1)I∥B时,θ=0或θ=180°,安培力F=0。
(2)I⊥B时,θ=90°,安培力最大,F=IlB。
3.磁电式电流表的工作原理
磁电式电流表的原理图如图所示。
(1)磁场特点
①方向:沿半径方向均匀辐射地分布,如图所示;
②强弱:在距轴线等距离处的磁感应强度大小相等。
(2)线圈所受安培力的特点
①方向:安培力的方向与线圈平面垂直;
②大小:安培力的大小与通过的电流成正比。
(3)表盘刻度特点
线圈左右两边所受的安培力的方向相反,于是线圈转动,螺旋弹簧变形,以反
抗线圈的转动。电流越大,安培力越大,螺旋弹簧的形变越大,所以从指针偏转的
角度就能判断通过电流的大小。由于线圈平面总与磁感线平行,线圈左右两边所
在之处的磁感应强度的大小总相等,所以表盘刻度均匀。根据指针偏转的方向,可
以知道被测电流的方向。
一 堵点疏通
1.磁场中某点磁感应强度的大小,跟放在该点的试探电流元的情况无关。(
)
2.磁场中某点磁感应强度的方向,跟放在该点的试探电流元所受磁场力的方
向一致。( )3.磁感线是客观存在的,磁感线上各点的切线方向表示该点的磁场方向。(
)
4.通电导线放入磁场中,若不受安培力,说明该处磁感应强度为零。( )
5.垂直放置在磁场中的线圈面积减小时,穿过线圈的磁通量可能增大。( )
6.安培力可以做正功,也可以做负功。( )
答案 1.√ 2.× 3.× 4.× 5.√ 6.√
二 对点激活
1.(人教版必修第三册·P ·T 改编)有人根据B=提出以下说法,其中正确的是
113 1
( )
A.磁场中某点的磁感应强度B与通电导线在磁场中所受的磁场力F成正比
B.磁场中某点的磁感应强度B与乘积Il成反比
C.磁场中某点的磁感应强度B不一定等于
D.通电直导线在某点所受磁场力为零,则该点磁感应强度B为零
答案 C
解析 磁感应强度B=是用比值定义法定义B的,但磁感应强度是磁场的固
有性质,与通电导线所受磁场力F及乘积Il等外界因素无关,A、B错误;B=是在
通电导线与磁场垂直的情况下得出的,如果不垂直,设通电导线与磁场方向夹角
为θ,则根据F=IlBsinθ得B=,即B不一定等于,C正确;如果θ=0,虽然B≠0,
但F=0,故D错误。
2. (多选)如图为通电螺线管,A为螺线管外一点,B、C两点在螺线管的垂直平
分线上,关于A、B、C三点,下列说法正确的是( )
A.磁感应强度最大处为A处,最小处为B处
B.磁感应强度最大处为B处,最小处为C处
C.小磁针静止时在B处和A处N极都指向左方
D.小磁针静止时在B处和C处N极都指向右方
答案 BC解析 通电螺线管的磁场分布类似于条形磁体的磁场分布,画出磁感线分布
图,可知B处磁感线最密,C处磁感线最疏,所以B处磁感应强度最大,C处最小,
A错误,B正确;根据安培定则可知,B处磁场向左,再根据磁感线的闭合性可知A
处磁场向左,C处磁场向右,所以小磁针静止时,在A、B处N极指向左方,在C处
N极指向右方,C正确,D错误。
3.(人教版选择性必修第二册·P ·T 改编)下面的几个图显示了磁场对通电直
6 1
导线的作用力,其中正确的是( )
答案 C
解析 由左手定则知A、B错误,C正确;D项中通电直导线与磁场方向平行,
磁场对通电直导线没有作用力,D错误。
4.(人教版选择性必修第二册·P ·T )如图所示为电流天平,可以用来测量匀强
6 3
磁场的磁感应强度。它的右臂挂着矩形线圈,匝数为n,线圈的水平边长为l,处于
匀强磁场内,磁感应强度B的方向与线圈平面垂直。当线圈中通过电流I时,调节
砝码使两臂达到平衡。然后使电流反向,大小不变。这时需要在左盘中增加质量为
m的砝码,才能使两臂再达到新的平衡。
(1)导出用n、m、l、I表示磁感应强度B的表达式;
(2)当n=9,l=10.0 cm,I=0.10 A,m=8.78 g时,磁感应强度是多少?
答案 (1)B= (2)0.49 T
解析 (1)设原来左盘内砝码质量为m ,右盘内砝码及线圈的总质量为m ,平
1 2
衡时有m g=m g-nBIl①
1 2电流方向改变后,有(m +m)g=m g+nBIl②
1 2
由①②两式相减得B=。
(2)根据B=代入数据,得B≈0.49 T。
考点1 安培定则的应用和磁场的叠加
1.安培定则的应用:在运用安培定则判定直线电流和环形电流及通电螺线管
的磁场方向时应分清“因”和“果”。
原因(电流方向) 结果(磁场方向)
直线电流的磁场 伸直拇指指向 四指指向
环形电流及通电
四指指向 伸直拇指指向
螺线管的磁场
2.磁场的叠加:磁感应强度为矢量,合成与分解遵从平行四边形定则。
磁场叠加问题的一般解题思路:
(1)确定磁场场源,如通电直导线。
(2)定位空间中需求解磁场的点,利用安培定则及其他已知条件判定各个场源
在这一点上产生的磁场的磁感应强度的大小和方向。如图中B 、B 分别为M、N
M N
在c点产生的磁场。
(3)应用平行四边形定则进行合成,如图中的合磁场B。
例1 (2017·全国卷Ⅲ) 如图,在磁感应强度大小为B 的匀强磁场中,两长直
0
导线P和Q垂直于纸面固定放置,两者之间的距离为l。在两导线中均通有方向垂
直于纸面向里的电流I时,纸面内与两导线距离均为l的a点处的磁感应强度为零
如果让P中的电流反向、其他条件不变,则a点处磁感应强度的大小为( )A.0 B.B
0
C.B D.2B
0 0
(1)通电直导线周围的磁感线是如何分布的?
提示:依据安培定则判断磁感线是以导线为中心的同心圆。
(2)磁感应强度的合成遵从什么运算法则?
提示:平行四边形定则。
尝试解答 选C。
两长直导线P和Q在a点处的磁感应强度的大小相等,设为B,方向如图甲所
示,此时a点处的磁感应强度为零,则两磁感应强度的合磁感应强度B 的大小等
合
于B ,方向与B 相反,即B 的方向水平向左,此时B==B ;让P中的电流反向、
0 0 0 0
其他条件不变,两长直导线P和Q在a点处的磁感应强度的大小仍为B,方向如
图乙所示,则两磁感应强度的合磁感应强度大小为B,方向竖直向上,B与B 垂直,
0
其合磁感应强度为B = =B ,C正确。
a 0
磁场的叠加和安培定则应用的“三大注意”
(1)根据安培定则确定通电导线周围磁场的方向时,注意直导线和环形导线存
在的差异。
(2)磁场中每一点磁感应强度的方向为该点磁感线的切线方向。
(3)磁感应强度是矢量,多个通电导体产生的磁场叠加时,合磁场的磁感应强
度等于各场源单独存在时在该点磁感应强度的矢量和。
[变式1] (2020·四川省宜宾市三诊)如图所示,完全相同的甲、乙两个环形电
流同轴平行放置,甲的圆心为O ,乙的圆心为O ,在两环圆心的连线上有a、b、c
1 2三点,其中aO =O b=bO =O c,此时a点的磁感应强度大小为B ,b点的磁感应
1 1 2 2 1
强度大小为B 。当把环形电流乙撤去后,c点的磁感应强度大小为( )
2
A.B - B.B -
1 2
C.B -B D.
2 1
答案 A
解析 对于图中单个环形电流,根据安培定则,其在轴线上产生的磁场方向均
是向左。设aO =O b=bO =O c=r,单个环形电流在轴线上距离圆心r位置产生
1 1 2 2
的磁场的磁感应强度大小为 B ,距离圆心3r位置产生的磁场的磁感应强度大小
1r
为B ,故开始时,a点磁感应强度大小:B =B +B ,b点磁感应强度大小:B =B
3r 1 1r 3r 2 1r
+B ;当撤去环形电流乙后,c点磁感应强度大小:B =B =B -,故A正确。
1r c 3r 1
考点2 安培力的分析与计算
1.应用公式F=IlB计算安培力时的注意事项
(1)当B与I垂直时,F最大,F=IlB;当B与I的夹角为θ时,F=IlBsinθ;当B
与I平行时,F=0。
(2)l是有效长度
弯曲导线的有效长度l,等于连接两端点线段的长度(如图所示);相应的电流
沿l由始端流向末端。
由此可知,垂直磁场的闭合线圈通电后,在匀强磁场中受到的安培力的矢量
和为零。
2.方向:根据左手定则判断。
例2 (2020·山东省日照市一模)如图所示,用电阻率为ρ、横截面积为S、粗细
均匀的电阻丝折成平面梯形框架,ab、cd边均与ad边成60°角,ab=bc=cd=L。框
架与一电动势为E、内阻忽略不计的电源相连接。垂直于竖直框架平面有磁感应强度大小为B、方向水平向里的匀强磁场,则框架受到安培力的合力的大小和方向为
( )
A.,竖直向上 B.,竖直向上
C.,竖直向下 D.,竖直向下
(1)通过abcd和ad的电流大小相同吗?
提示:不同。
(2)abcd的有效长度是多少?
提示:有效长度等于ad,为2L。
尝试解答 选A。
设电阻丝abcd的电阻为3r,由几何关系得,ad边的长度为2L,所以电阻丝ad
的电阻为2r;通过abcd的电流I =,通过ad的电流I =,而abcd在题图磁场中的
1 2
有效长度为2L,所受安培力大小为F =BI ·2L=,ad在该磁场所受的安培力大小
1 1
为F =BI ·2L=,由左手定则可知,F 、F 的方向均竖直向上,又r=ρ,则该框架受
2 2 1 2
到安培力的合力大小为F=F +F =,方向竖直向上,故A正确,B、C、D错误。
1 2
安培力的大小与方向的判定方法
分析和计算安培力大小时,必须准确利用安培力计算公式,有效长度的确定需
要结合几何知识正确分析、计算,还要注意电流的方向与磁场方向的夹角;根据左
手定则判断安培力方向时,注意四指指向电流的方向,安培力F⊥B,F⊥I,但磁感
应强度B的方向与导线中电流I的方向并不一定垂直。
[变式2] (2020·山东省淄博市般阳中学高三下入学考试)虚线区域内有一垂
直纸面向里的匀强磁场,磁感应强度大小为B,有一长为L的金属丝,被弯折成N
匝的正方形金属线圈,线圈垂直磁场放置如图,线圈中通有大小为I的电流,则该
线圈受到安培力的大小为( )A.BIL B.NBIL
C. D.
答案 C
解析 由题意可知,正方形金属线圈的边长a=;若线圈中通有顺时针方向的
电流I,其受力分析如图所示,线圈在磁场中的两边所受安培力分别为F 、F ,且F
1 2 1
=F =NBIa=。由于两个力互相垂直,故该线圈受到安培力的合力大小为F==。
2
若线圈中通有逆时针方向的电流I,同理可知,F′=F=。故C正确,A、B、D错误。
考点3 与安培力有关的力学综合问题
1.分析通电导体在磁场中平衡或加速问题的一般步骤
(1)确定要研究的通电导体。
(2)按照已知力→重力→安培力→弹力→摩擦力的顺序,对导体作受力分析。
(3)分析导体的运动情况。
(4)根据平衡条件或牛顿第二定律列式求解。
2.分析安培力的注意事项
(1)安培力的方向特点:F⊥B,F⊥I,即F垂直于B和I决定的平面。
(2)安培力的大小:应用公式F=IlBsinθ计算弯曲导线在匀强磁场中所受安培
力的大小时,有效长度l等于曲线两端点的直线长度。
(3)视图转换:对于安培力作用下的力学综合问题,题目往往给出三维空间图,
需用左手定则判断安培力方向,确定导体受力的平面,变立体图为二维平面图。
3.其他注意事项
(1)类似于力学中用功与能的关系解决问题,通电导体受磁场力时的加速问题
也可以考虑从能量的观点解决,关键是弄清安培力做正功还是做负功,再由动能
定理列式求解。(2)对于含电路的问题,可由闭合电路欧姆定律求得导体中的电流,再结合安
培力分析求解。
例3 (2020·山东省青岛市高三上期末)如图,垂直纸面放置的金属棒用绝缘
丝线悬挂在O点,金属棒的质量m=0.1 kg、长度L=0.5 m,棒中通有垂直纸面向
里的电流。在竖直面内加上匀强磁场,金属棒平衡时丝线与竖直方向间夹角θ=
30°,棒中电流强度I=2 A,重力加速度g=10 m/s2。关于所加磁场,下面判断正确
的是( )
A.磁场的方向可能垂直丝线向右上方
B.若所加磁场的磁感应强度大小B=0.8 T,那么磁场的方向是唯一确定的
C.若所加磁场的方向与丝线平行,那么磁场的磁感应强度最小
D.只要所加磁场的磁感应强度大小确定,丝线上的拉力大小也就唯一确定
(1)磁场的方向垂直丝线向右上方时安培力的方向如何?
提示:沿丝线向下。
(2)何时安培力最小?
提示:当安培力与丝线拉力垂直时,安培力最小。
尝试解答 选C。
若磁场的方向垂直丝线指向右上方,根据左手定则,金属棒所受安培力沿丝线
向下,则金属棒不可能在题图位置平衡,A错误;作出金属棒平衡时的受力分析图
如图所示,可知当金属棒所受安培力F 与丝线对它的拉力F 垂直时,安培力有最
A T
小值,磁场的磁感应强度最小,根据左手定则,此时磁场的方向平行于丝线斜向上,
C正确;安培力F =BIL,则B满足mgsinθ<BIL≤mg时,同一个大小的B对应的安
A
培力F 方向不唯一,则F 的大小不唯一,D错误;由mgsinθ<BIL≤mg得,0.5
A T
T<B≤1 T,结合上面的分析可知,当B=0.8 T时,F 的方向不唯一,则B的方向不
A
唯一,B错误。安培力作用下导体平衡或加速问题的解决方法
(1)求解安培力作用下导体平衡或加速问题的基本思路
(2)求解关键
①电磁问题力学化。
②立体图形平面化。
③求解极值数学化。
[变式3] (多选)电磁轨道炮工作原理如图所示。待发射弹体可在两水平平行
轨道之间自由移动,并与轨道保持良好接触。电流I从一条轨道流入,通过导电弹
体后从另一条轨道流回。轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀
强磁场),磁感应强度的大小与I成正比。通电的弹体在轨道上受到安培力的作用
而高速射出。现欲使弹体的出射速度增加至原来的2倍,理论上可采用的办法是(
)
A.只将轨道长度L变为原来的2倍
B.只将电流I增加至原来的2倍
C.只将弹体质量减至原来的一半
D.将弹体质量减至原来的一半,轨道长度L变为原来的2倍,其他量不变答案 BD
解析 弹体所受安培力为F 安 =BIl,由动能定理得:BIlL=m v 2-0。只将轨道
长度L变为原来的2倍,弹体的出射速度将增加至原来的倍,A错误;只将电流I
增加至原来的2倍,磁感应强度也随之增加至原来的2倍,弹体的出射速度将增加
至原来的2倍,B正确;只将弹体质量减至原来的一半,弹体的出射速度将增加至
原来的倍,C错误;将弹体质量减至原来的一半,轨道长度L变为原来的2倍,弹
体的出射速度将增加至原来的2倍,D正确。
思想方法5 通电导体在安培力作用下运动情况的判断
1.方法概述
判断通电导体在安培力作用下的运动或运动趋势,首先要弄清导体所在位置
的磁场分布情况,然后利用左手定则判定导体的受力情况,进而确定导体的运动
方向或运动趋势的方向。
2.常用判断方法
(1)电流元法:把整段弯曲导线分为多段直线电流元,先用左手定则判断每段
电流元的受力方向,然后判断整段导线所受合力的方向,从而确定导线运动方向。
(2)特殊位置法:通电导线转动到某个便于分析的特殊位置时,判断其所受安
培力的方向,从而确定其运动方向。
(3)等效法:环形电流可等效成小磁针,通电螺线管可以等效成条形磁体或多
个环形电流。然后根据同极相斥、异极相吸判断相互作用情况。
(4)结论法:两平行直线电流在相互作用过程中,无转动趋势,同向电流互相吸
引,反向电流互相排斥;两不平行的直线电流相互作用时,有转到平行且电流方向
相同的趋势。
(5)转换研究对象法:定性分析磁体在电流磁场作用下如何运动或运动趋势的
问题时,可先分析电流在磁体磁场中所受的安培力,然后根据牛顿第三定律,确定
磁体所受电流磁场的作用力,从而确定磁体受力及运动情况。
3.解题思路
确定研究对象→判断其所在处合磁场情况→根据左手定则判断受力→确定运
动情况。【典题例证】
一轻质直导线平行于通电螺线管的轴线,放置在螺线管的上方,如图所示,如
果直导线可以自由地运动且通以方向由a到b的电流,则关于导线ab受磁场力后
的运动情况,下列说法正确的是( )
A.从上向下看顺时针转动并靠近螺线管
B.从上向下看顺时针转动并远离螺线管
C.从上向下看逆时针转动并远离螺线管
D.从上向下看逆时针转动并靠近螺线管
[解析] 判断导线的转动方向可用电流元法:如图所示,把直线电流等效为
aO、OO′、O′b三段(OO′段极短)电流,由于OO′段电流方向与该处的磁场方
向相同,所以不受安培力作用;aO段电流所在处的磁场方向斜向上,由左手定则
可知其所受安培力方向垂直纸面向外;O′b段电流所在处的磁场方向斜向下,同
理可知其所受安培力方向垂直纸面向里。再用特殊位置法分析:当导线转过90°与
纸面垂直时,判断导线所受安培力方向向下。综上可知导线将以OO′段为轴逆时
针转动(从上向下看)并靠近通电螺线管,D正确。
[答案] D
名师点睛 判断通电导体在安培力作用下运动情况时的两点注意
(1)同一问题可以用多种判断方法分析,可以根据不同的题目选择恰当的判断
方法。
(2)同一导体在安培力作用下,运动形式可能会发生变化,要根据具体受力情
况进行判断。
【针对训练】
1. (2020·山东省实验中学模拟)如图所示,条形磁体放在水平粗糙桌面上,它的右端上方固定一根与条形磁体垂直的长直导线。用F 表示磁体受到的支持力,用
N
F 表示磁体受到的摩擦力。开始时导线中没有电流,磁体静止。当导线中通以如图
f
所示方向的电流时,下列说法正确的是( )
A.F 减小,F 水平向左 B.F 增大,F 水平向右
N f N f
C.F 减小,F 为零 D.F 增大,F 为零
N f N f
答案 B
解析 条形磁体在导线处产生的磁场方向斜向左上方,以导线为研究对象,由
左手定则判断可知导线所受安培力方向斜向右上方,根据牛顿第三定律可知,导
线对磁体的反作用力方向斜向左下方,则磁体有向左运动的趋势,受到桌面水平
向右的摩擦力F,同时磁体对桌面的压力增大,桌面对磁体的支持力F 也增大,B
f N
正确,A、C、D错误。
2. 如图所示,直导线ab与圆线圈的平面垂直且隔有一小段距离,其中直导线
固定,线圈可自由运动(不计重力),当同时通有图示方向电流时,从左向右看,线圈
将( )
A.不动
B.顺时针转动,同时靠近导线
C.逆时针转动,同时离开导线
D.逆时针转动,同时靠近导线
答案 D
解析 等效法:将可自由运动的环形电流看成小磁针,由安培定则可知直线电
流的磁场在其右侧垂直纸面向里,则小磁针的N极将向纸面里侧转动,即从左向
右看,线圈将逆时针转动,A、B错误。
特殊位置法与结论法:线圈转到与纸面平行的特殊位置时,根据同向电流相吸,反向电流相斥,可知线圈左侧受直导线引力,右侧受直导线斥力,离直导线越
近磁感应强度越大,安培力越大,则线圈所受直线电流的安培力的合力向左,故线
圈靠近导线,C错误,D正确。
1.(2019·全国卷Ⅰ) 如图,等边三角形线框LMN由三根相同的导体棒连接而
成,固定于匀强磁场中,线框平面与磁感应强度方向垂直,线框顶点M、N与直流
电源两端相接。已知导体棒MN受到的安培力大小为F,则线框LMN受到的安培
力的大小为( )
A.2F B.1.5F
C.0.5F D.0
答案 B
解析 设每根导体棒的电阻为R,长度为L,则电路中,上下两支路电阻之比
为R ∶R =2R∶R=2∶1,上下两支路电流之比为I ∶I =1∶2。如图所示,由于下
1 2 1 2
边支路通电导体的长度为L,上边支路通电导体所受安培力的有效长度也为L,根
据安培力计算公式F=ILB,可知上、下两边支路通电导体所受的安培力的比值
F′∶F=I ∶I =1∶2,得F′=0.5F,根据左手定则可知,两力方向相同,故线框
1 2
LMN所受的安培力大小为F+F′=1.5F,B正确。
2. (2019·江苏高考)(多选)如图所示,在光滑的水平桌面上,a和b是两条固定
的平行长直导线,通过的电流强度相等。矩形线框位于两条导线的正中间,通有顺
时针方向的电流,在a、b产生的磁场作用下静止。则a、b的电流方向可能是( )A.均向左 B.均向右
C.a的向左,b的向右 D.a的向右,b的向左
答案 CD
解析 如图1所示,若a、b中电流方向均向左,矩形线框靠近导线的两边所受
安培力方向相同,使线框向导线b移动。同理可知,若a、b中电流均向右,线框向
导线a移动,故A、B不符合题意。
若a导线的电流方向向左,b导线的电流方向向右,a、b中电流I′在线框所在
处产生的磁场方向如图2所示,线框靠近导线的两边所在处的磁感应强度相同,
所受的安培力大小相等、方向相反,线框静止。同理可知,若a导线的电流方向向
右,b导线的电流方向向左,线框也静止,C、D符合题意。故选C、D。
3.(2019·海南高考) 如图,一段半圆形粗铜线固定在绝缘水平桌面(纸面)上,
铜线所在空间有一匀强磁场,磁场方向竖直向下。当铜线通有顺时针方向电流时,
铜线所受安培力的方向( )
A.向前 B.向后
C.向左 D.向右
答案 A
解析 半圆形铜线所受的安培力等效于长为直径的直铜线所受的安培力,由
左手定则可知,铜线所受安培力的方向向前,故选A。4.(2018·全国卷Ⅱ)(多选)如图,纸面内有两条互相垂直的长直绝缘导线L 、
1
L ,L 中的电流方向向左,L 中的电流方向向上;L 的正上方有a、b两点,它们相
2 1 2 1
对于L 对称。整个系统处于匀强外磁场中,外磁场的磁感应强度大小为B ,方向垂
2 0
直于纸面向外。已知a、b两点的磁感应强度大小分别为B 和B ,方向也垂直于纸
0 0
面向外。则( )
A.流经L 的电流在b点产生的磁感应强度大小为B
1 0
B.流经L 的电流在a点产生的磁感应强度大小为B
1 0
C.流经L 的电流在b点产生的磁感应强度大小为B
2 0
D.流经L 的电流在a点产生的磁感应强度大小为B
2 0
答案 AC
解析 L 在a、b两点产生的磁场磁感应强度大小相等,设为B ,方向都垂直于
1 1
纸面向里,而L 在a点产生的磁场磁感应强度大小设为B ,方向垂直纸面向里,在
2 2
b点产生的磁场磁感应强度大小也为B ,方向垂直纸面向外,规定向外为正方向,
2
根据矢量叠加原理可知B -B -B =B ,B +B -B =B ,联立这两式可解得:B
0 1 2 0 2 0 1 0 1
=B ,B =B ,故A、C正确。
0 2 0
5. (2017·全国卷Ⅰ)(多选)如图,三根相互平行的固定长直导线L 、L 和L 两两
1 2 3
等距,均通有电流I,L 中电流方向与L 中的相同,与L 中的相反。下列说法正确
1 2 3
的是( )
A.L 所受磁场作用力的方向与L 、L 所在平面垂直
1 2 3
B.L 所受磁场作用力的方向与L 、L 所在平面垂直
3 1 2
C.L 、L 和L 单位长度所受的磁场作用力大小之比为1∶1∶
1 2 3
D.L 、L 和L 单位长度所受的磁场作用力大小之比为 ∶∶1
1 2 3
答案 BC解析 如图,由磁场的叠加知,L 与L 中的电流在L 处产生的合磁场的方向
2 3 1
在L 、L 连线的中垂线上,由左手定则知,L 所受磁场作用力的方向与L 、L 所在
2 3 1 2 3
平面平行,A错误。L 与L 中的电流在L 处产生的合磁场的方向与L 、L 的连线
1 2 3 1 2
平行,由左手定则知,L 所受磁场作用力的方向与L 、L 所在平面垂直,B正确。由
3 1 2
几何关系知,设电流在另外导线处产生磁场的磁感应强度为B,L 、L 所在处两个
1 2
磁场方向的夹角均为120°,则B =B,L 所在处两个磁场方向的夹角为60°,则B
合 3
′=B,由F=ILB知,L 、L 和L 单位长度所受的磁场作用力大小之比为1∶1∶,C
合 1 2 3
正确,D错误。
6. (2016·北京高考)中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角
“以磁石磨针锋,则能指南,然常微偏东,不全南也。 ”进一步研究表明,地球
周围地磁场的磁感线分布示意如图。结合上述材料,下列说法不正确的是( )
A.地理南、北极与地磁场的南、北极不重合
B.地球内部也存在磁场,地磁南极在地理北极附近
C.地球表面任意位置的地磁场方向都与地面平行
D.地磁场对射向地球赤道的带电宇宙射线粒子有力的作用
答案 C
解析 由题意可知,地理南、北极与地磁场的南、北极不重合,存在磁偏角,A
正确;磁感线是闭合的,再由图可推知地球内部存在磁场,地磁南极在地理北极附
近,故B正确;只有赤道上方附近的磁感线与地面平行,故C错误;射向地球赤道
的带电宇宙射线粒子的运动方向与地磁场方向不平行,故地磁场对其有力的作用,
这是磁场的基本性质,故D正确。7. (2021·八省联考重庆卷)如图所示,两根相同的竖直悬挂的弹簧,上端固定,
下端连接一质量为40 g的金属导体棒。部分导体棒处于边界宽度为 d=10 cm的
有界匀强磁场中,磁场方向垂直于纸面向里。导体棒通入4 A的电流后静止时,弹
簧伸长量是未通电时的1.5倍。若弹簧始终处于弹性限度内,导体棒一直保持水平
则磁感应强度B的大小为(取重力加速度g=10 m/s2)( )
A.0.25 T B.0.5 T
C.0.75 T D.0.83 T
答案 B
解析 未通电时,根据平衡条件可知mg=2kx,通电后,通过导体棒的电流方
向为从右向左,根据左手定则可知导体棒所受安培力竖直向下,根据平衡条件可
知mg+BId=2k×1.5x,两式相比得==,解得B=0.5 T,B正确。
时间:50分钟 满分:100分
一、选择题(本题共10小题,每小题8分,共80分。其中1~7题为单选,8~10
题为多选)
1. (2021·八省联考河北卷)如图,两根相互绝缘的通电长直导线分别沿x轴和y
轴放置,沿x轴方向的电流为I 。已知通电长直导线在其周围激发磁场的磁感应强
0
度B=k,其中k为常量,I为导线中的电流,r为场中某点到导线的垂直距离。图中
A点的坐标为(a,b),若A点的磁感应强度为零,则沿y轴放置的导线中电流的大
小和方向分别为( )A.I ,沿y轴正向 B.I ,沿y轴负向
0 0
C.I ,沿y轴正向 D.I ,沿y轴负向
0 0
答案 A
解析 沿x轴放置的导线中的电流在A点激发的磁感应强度大小为B =k,由
x
安培定则可知,其方向垂直纸面向外,若A点的磁感应强度为零,则沿y轴放置的
导线中的电流在A点激发的磁感应强度方向应垂直纸面向里,由安培定则可知,
沿y轴放置的导线中电流方向沿y轴正向,其大小满足B =k=B =k,解得I=I ,
y x 0
故A正确,B、C、D错误。
2.如图所示,用天平测量匀强磁场的磁感应强度。下列各选项所示的载流线圈
匝数相同,边长MN相等,将它们分别挂在天平的右臂下方。线圈中通有大小相同
的电流,天平处于平衡状态。若磁场发生微小变化,天平最容易失去平衡的是(
)
答案 A
解析 由F=IlB知,线圈在磁场中的有效长度越大,受到的力变化就越大,A
中有效长度最长,为MN,故A正确。
3. (2021·八省联考湖南卷)如图,力传感器固定在天花板上,边长为L的正方形
匀质导线框abcd用不可伸长的轻质绝缘细线悬挂于力传感器的测力端,导线框与
磁感应强度方向垂直,线框的bcd部分处于匀强磁场中,b、d两点位于匀强磁场的水平边界线上。若在导线框中通以大小为I、方向如图所示的恒定电流,导线框处
于静止状态时,力传感器的示数为F 。只改变电流方向,其他条件不变,力传感器
1
的示数为F 。该匀强磁场的磁感应强度大小为( )
2
A. B.
C. D.
答案 C
解析 线框在磁场中受到安培力的等效长度为 bd=L,当电流方向为图示方
向时,由左手定则可知导线框受到的安培力竖直向上,大小为F=BIL,因此对导
线框,根据平衡条件可得F +F=mg;只改变电流方向,其他条件不变,则线框所
1
受安培力竖直向下,此时有mg+F=F ,联立可得B=,故C正确。
2
4.(2020·北京市朝阳区一模)在城市建设施工中,经常需要确定地下金属管线
的位置,如图所示,一根金属管线平行于水平地面。有一种探测方法,首先给金属
长直管线通上恒定电流,再用可以测量磁场强弱、方向的仪器进行以下操作:
①用测量仪在金属管线附近的水平地面上找到磁感应强度最强的某点,记为
a;②在a点附近的地面上,找到与a点磁感应强度相同的若干点,将这些点连成
直线EF;③在地面上过a点垂直于EF的直线上,找到磁场方向与地面夹角为45°
的b、c两点,测得b、c两点距离为L。由此可确定( )
A.金属管线在EF正下方,深度为L
B.金属管线在EF正下方,深度为L
C.金属管线的走向垂直于EF,深度为L
D.金属管线在EF正下方,深度为L
答案 B
解析 用测量仪在金属管线附近的水平地面上找到磁感应强度最强的某点,记为a,说明a点离电流最近;找到与a点磁感应强度相同的若干点,将这些点连
成直线EF,说明这些点均离电流最近,即金属管线应在EF正下方,画出左侧视图
如图所示;b、c间距为L,且磁场方向与地面夹角为45°,故金属管线的深度为。故
B正确,A、C、D错误。
5. (2020·山东省聊城市高三上期末)如图所示,导体棒Ⅰ固定在光滑的水平面
内,导体棒Ⅱ垂直于导体棒Ⅰ放置,且可以在水平面内自由移动(图为俯视图)。给
导体棒Ⅰ、Ⅱ通以如图所示的恒定电流,仅在两导体棒之间的相互作用下,较短时
间后导体棒Ⅱ出现在虚线位置。下列关于导体棒Ⅱ位置的描述可能正确的是(
)
答案 B
解析 由右手螺旋定则可知,导体棒Ⅰ在导体棒Ⅱ处产生的磁场方向垂直纸
面向外,且离导体棒Ⅰ越远,磁场越弱,由左手定则可知,导体棒Ⅱ所受的安培力
沿导体棒Ⅰ中电流的方向,且导体棒Ⅱ左端受到的安培力大于右端受到的安培力,
所以导体棒Ⅱ沿导体棒Ⅰ中电流的方向运动,且左端较右端运动显著,故B正确。
6.(2020·山东省实验中学模拟)如图所示,在竖直面内,固定一足够长通电导线
a,电流水平向右,空间还存在磁感应强度大小为B 、方向垂直纸面向里的匀强磁
0
场。在通电导线a的正下方,用绝缘细线悬挂一质量为m的导线b,其长度为L,重力加速度为g,下列说法正确的是( )
A.若使悬挂导线b的细线不受力,需要在导线b中通入水平向左的电流
B.若导线b中通入方向向右、大小为I的电流,细线恰好不受力,则导线a在
导线b处产生的磁场的磁感应强度大小为
C.若导线b中通入方向向右、大小为I的电流,细线恰好不受力,则导线a在
导线b处产生的磁场的磁感应强度大小为-B
0
D.若导线b中通入方向向右、大小为I的电流,细线恰好不受力,此时若使b
中电流反向,大小不变,则每一根细线受到导线b的拉力大小将变成
答案 C
解析 根据右手螺旋定则,通电导线a在b处产生的磁场方向垂直纸面向里,
设磁感应强度大小为B,则导线b所在处磁场的磁感应强度大小为B +B,方向垂
0
直于纸面向里。若使悬挂导线b的细线不受力,根据左手定则,需要在导线b中通
入水平向右的电流I,且满足mg=(B+B )IL,解得B=-B ,故A、B错误,C正确;
0 0
此时若使b中电流反向,大小不变,则导线b受安培力方向向下,设此时每一根细
线对导线b的拉力为F ,则有2F =(B+B )IL+mg,联立解得F =mg,则每一根
T T 0 T
细线受到导线b的拉力大小将变成mg,故D错误。
7.(2020·辽宁省辽阳市高三(下)二模) 如图所示,粗糙固定斜面的倾角为θ,整
个斜面处于垂直斜面向下的匀强磁场(强弱未知)中,在斜面上有一根有效长度为
L、质量为m、水平放置的导体棒,当导体棒中电流为I 和I 时,导体棒均能沿斜面
1 2
匀速运动。已知电流I 、I 的方向相同且I <I ,重力加速度为g,则下列说法正确的
1 2 1 2
是( )
A.电流方向垂直纸面向里
B.匀强磁场的磁感应强度大小为C.导体棒与斜面间的动摩擦因数为
D.可能存在一个与I 、I 大小不同的电流,使导体棒沿斜面做匀速直线运动
1 2
答案 B
解析 由题意可知通入电流I 和I 时,导体棒均能沿斜面匀速运动,I 、I 的方
1 2 1 2
向相同且I <I ,故通入电流I 时导体棒沿斜面向下运动,通入电流I 时导体棒沿
1 2 1 2
斜面向上运动,导体棒受到的安培力均沿斜面向上,由左手定则知电流方向垂直
纸面向外,根据平衡条件有mgsinθ=BI L+μmgcosθ,mgsinθ+μmgcosθ=BI L,联
1 2
立解得B=,μ=,故B正确,A、C错误;因I 和I 可分别使导体棒沿斜面向下和向
1 2
上匀速运动,根据磁场方向知安培力沿斜面方向,摩擦力大小不变,重力沿斜面的
分力不变,故不存在其他电流能让导体棒沿斜面匀速运动,故D错误。
8.(2017·全国卷Ⅱ)某同学自制的简易电动机示意图如图所示。矩形线圈由一
根漆包线绕制而成,漆包线的两端分别从线圈的一组对边的中间位置引出,并作
为线圈的转轴。将线圈架在两个金属支架之间,线圈平面位于竖直面内,永磁铁置
于线圈下方。为了使电池与两金属支架连接后线圈能连续转动起来,该同学应将(
)
A.左、右转轴下侧的绝缘漆都刮掉
B.左、右转轴上下两侧的绝缘漆都刮掉
C.左转轴上侧的绝缘漆刮掉,右转轴下侧的绝缘漆刮掉
D.左转轴上下两侧的绝缘漆都刮掉,右转轴下侧的绝缘漆刮掉
答案 AD
解析 装置平面示意图如图所示。如图所示的状态,磁感线方向向上,若形成
通路,线圈下边导线中电流方向向左,受垂直纸面向里的安培力,同理,上边导线
中电流受安培力垂直纸面向外,使线圈转动。当线圈上边导线转到下边时,若仍通
路,线圈上、下边中电流方向与图示方向相比均反向,受安培力反向,阻碍线圈转
动。若要线圈连续转动,要求左、右转轴只能上一侧或下一侧形成通路,另一侧断路。故选A、D。
9.质量为m的金属细杆置于倾角为θ的导轨上,导轨的宽度为d,杆与导轨间
的动摩擦因数为μ,有电流通过杆,杆恰好静止于导轨上,在如图所示的A、B、C、
D四个图中,杆与导轨间的摩擦力一定不为零的是( )
答案 CD
解析 A中,通电细杆可能受重力、安培力、导轨的弹力作用处于静止状态,
如图甲所示,所以杆与导轨间的摩擦力可能为零。B中,通电细杆可能受重力、安
培力作用处于静止状态,如图乙所示,所以杆与导轨间的摩擦力可能为零。C和D
中,通电细杆受重力、安培力、导轨弹力作用具有下滑趋势,故一定受到沿导轨向
上的静摩擦力,如图丙、丁所示,所以杆与导轨间的摩擦力一定不为零。故选C、
D。
10.(2020·河北衡水中学三月份教学质量监测) 已知通电长直导线产生的磁场
中某点的磁感应强度满足B=k (其中k为比例系数,I为电流强度,r为该点到直导
线的距离)。现有四根平行的通电长直导线,其横截面恰好在一个边长为L的正方
形的四个顶点上,电流方向如图,其中A、C处导线中的电流大小为I ,B、D处导线
1
中的电流大小为I 。已知A处导线所受的磁场力恰好为零,则下列说法正确的是(
2
)A.电流的大小关系为I =2I
1 2
B.四根导线所受的磁场力都为零
C.正方形中心O处的磁感应强度为零
D.若移走A处导线,则中心O处的磁场将沿OB方向
答案 ACD
解析 B、C、D处导线在A处的磁场方向如图1所示,根据题意A处导线所受
的磁场力恰好为零,则A处的合磁感应强度为零,即k=k,则I =2I ,故A正确;
1 2
同理可以判断B、D处的合磁感应强度不为零,B、D处导线所受的磁场力不为零,
故B错误;将各导线在O点的磁场方向画出,如图2所示,
由于A、C处导线中电流相等而且到O点距离相等,则B ′=B ′,同理B ′
A C B
=B ′,则正方形中心O处的磁感应强度为零,故C正确;若移走A处导线,则磁
D
场B ′不存在,由于B ′=B ′,则此时O点的磁场就是磁场B ′,即中心O处
A B D C
的磁场将沿OB方向,故D正确。
二、非选择题(本题共1小题,共20分)
11.(2020·山西省吕梁市高三上学期一模)(20分) 如图所示,在磁感应强度B=
1.0 T、方向竖直向下的匀强磁场中,有一个与水平面成θ=37°角的导电滑轨,滑轨
上放置一个可自由移动的金属杆。已知接在滑轨中的电源电动势E=16 V,内阻r
=1 Ω。ab杆长L=0.5 m,质量m=0.2 kg,杆与滑轨间的动摩擦因数μ=0.5,滑轨
与ab杆的电阻忽略不计。求:要使杆在滑轨上保持静止,滑动变阻器R的阻值在
什么范围内变化?(g取10 m/s2,sin37°=0.6,cos37°=0.8,可认为最大静摩擦力等
于滑动摩擦力)答案 1 Ω≤R≤21 Ω
解析 分别画出ab杆在恰好不下滑和恰好不上滑这两种情况下的受力分析
图,如图所示。
当ab杆恰好不下滑时,如图甲所示。由平衡条件得
沿滑轨方向:mgsinθ=μF +F cosθ
N1 安1
垂直滑轨方向:F =mgcosθ+F sinθ
N1 安1
而F =BL
安1
联立并代入数据解得R =21 Ω;
1
当ab杆恰好不上滑时,如图乙所示。由平衡条件得
沿滑轨方向:mgsinθ+μF =F cosθ
N2 安2
垂直滑轨方向:F =mgcosθ+F sinθ
N2 安2
而F =BL
安2
联立并代入数据解得R =1 Ω;
2
所以,要使ab杆在滑轨上保持静止,滑动变阻器R的阻值范围是1 Ω≤R≤21
Ω。
