考点 45 磁场的描述 磁场对电流的作用

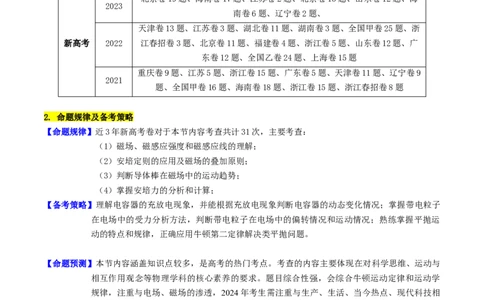

1. 3年真题考点分布
题型 选择题、解答题
磁场、磁感应强度和磁感应线的理解；安培定则的应用及磁场的叠加原则；
高考考点
判断导体棒在磁场中的运动趋势；掌握安培力的分析和计算；
北京卷19题、海南卷17题、江苏卷2题、北京卷13题、山东卷12题、海
2023
南卷6题、辽宁卷2题、
天津卷13题、江苏卷3题、湖北卷11题、湖南卷3题、全国甲卷25题、浙
新高考 2022 江春招卷3题、北京卷11题、福建卷4题、浙江卷5题、山东卷12题、广
东卷12题、全国乙卷24题、上海卷15题
重庆卷9题、江苏5题、浙江卷15题、广东卷5题、天津卷11题、辽宁卷9
2021
题、全国甲卷16题、海南卷18题、浙江卷15题、浙江春招卷8题
2. 命题规律及备考策略
【命题规律】近3年新高考卷对于本节内容考查共计31次，主要考查：
（1）磁场、磁感应强度和磁感应线的理解；
（2）安培定则的应用及磁场的叠加原则；
（3）判断导体棒在磁场中的运动趋势；
（4）掌握安培力的分析和计算；
【备考策略】理解电容器的充放电现象，并能根据充放电现象判断电容器的动态变化情况；掌握带电粒子
在电场中的受力分析方法，判断带电粒子在电场中的偏转情况和运动情况；熟练掌握平抛运
动的特点和规律，正确应用牛顿第二定律解决类平抛问题。
【命题预测】本节内容涵盖知识点较多，是高考的热门考点。考查的内容主要体现在对科学思维、运动与
相互作用观念等物理学科的核心素养的要求。题目综合性强，会综合牛顿运动定律和运动学
规律，注重与电场、磁场的渗透，2024年考生需注重与生产、生活、当今热点、现代科技相
关热门题型。
资料整理【淘宝店铺：向阳百分百】考法 1 对磁场的理解
1．磁场
(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有力的作用．
(2)方向：小磁针的N极所受磁场力的方向，或自由小磁针静止时 N 极 的指向．
2．磁感应强度
(1)定义式：B＝(通电导线垂直于磁场)．
(2)方向：小磁针静止时 N 极 的指向．
(3)磁感应强度是反映磁场性质的物理量，由磁场本身决定，是用比值法定义的．
3．磁感线
(1)引入：在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致．
(2)特点：磁感线的特点与电场线的特点类似，主要区别在于磁感线是闭合的曲线．
资料整理【淘宝店铺：向阳百分百】(3)条形磁铁和蹄形磁铁的磁场(如图1所示)．

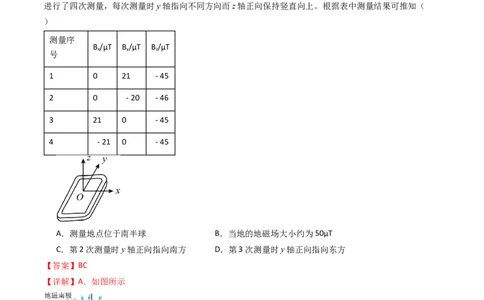

【典例1】（多选）（2022·全国·统考高考真题）安装适当的软件后，利用智能手机中的磁传感器可以测量
磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场
进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知（
）
测量序
B/μT B/μT B/μT
x y z
号
1 0 21 - 45
2 0 - 20 - 46
3 21 0 - 45
4 - 21 0 - 45
A．测量地点位于南半球 B．当地的地磁场大小约为50μT
C．第2次测量时y轴正向指向南方 D．第3次测量时y轴正向指向东方
【答案】BC
【详解】A．如图所示
地球可视为一个磁偶极，磁南极大致指向地理北极附近，磁北极大致指向地理南极附近。通过这两个磁极
的假想直线（磁轴）与地球的自转轴大约成11.3度的倾斜。由表中z轴数据可看出z轴的磁场竖直向下，
资料整理【淘宝店铺：向阳百分百】则测量地点应位于北半球，A错误；
B．磁感应强度为矢量，故由表格可看出此处的磁感应强度大致为
计算得，B ≈ 50μT，B正确；
CD．由选项A可知测量地在北半球，而北半球地磁场指向北方斜向下，则第2次测量，测量 ，故y
轴指向南方，第3次测量 ，故x轴指向北方而y轴则指向西方，C正确、D错误。
故选BC。

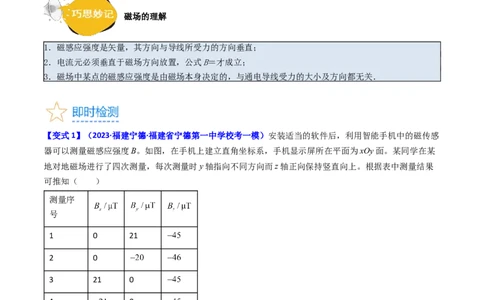

磁场的理解
1．磁感应强度是矢量，其方向与导线所受力的方向垂直；
2．电流元必须垂直于磁场方向放置，公式B＝才成立；
3．磁场中某点的磁感应强度是由磁场本身决定的，与通电导线受力的大小及方向都无关．
【变式1】（2023·福建宁德·福建省宁德第一中学校考一模）安装适当的软件后，利用智能手机中的磁传感
器可以测量磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某
地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果
可推知（ ）
测量序
号
1 0 21
2 0
3 21 0
4 0
A．测量地点位于南半球 B．当地的地磁场大小约为
C．第2次测量时y轴正向指向西方 D．第3次测量时y轴正向指向西方
【答案】BD
资料整理【淘宝店铺：向阳百分百】【详解】A．如图所示
地球可视为一个磁偶极，磁南极大致指向地理北极附近，磁北极大致指向地理南极附近。通过这两个磁极
的假想直线（磁轴）与地球的自转轴大约成11.3度的倾斜。由表中z轴数据可看出z轴的磁场竖直向下，
则测量地点应位于北半球，故A错误；
B．磁感应强度为矢量，故由表格可看出此处的磁感应强度大致为
，计算得， ，故B正确；
CD．由选项A可知测量地在北半球，而北半球地磁场指向北方斜向下，则第2次测量，测量 ，故y
轴指向南方，第3次测量 ，故x轴指向北方而y轴则指向西方，D正确、C错误。
故选BD。
【变式2】（2022·海南省直辖县级单位·校联考一模）从太阳和其他星体发射出的高能粒子流，在射向地球
时，由于地磁场的存在，改变了运动方向，对地球起到了保护作用。地磁场的示意图（虚线，方向未标
出）如图所示，赤道上方的磁场可看成与地面平行，若有来自宇宙的一束粒子流，其中含有α（He的原子
核）、β（电子）、γ（光子）射线以及质子，沿与地球表面垂直的方向射向赤道上空，则在地磁场的作用
下（ ）
A．α射线沿直线射向赤道 B．β射线向西偏转
C．γ射线向东偏转 D．质子向北偏转
【答案】B
【详解】赤道上方磁场方向与地面平行、由南向北，根据左手定则可知，带正电的α射线和质子向东偏转，
带负电的β射线向西偏转，不带电的γ射线不偏转。
故选B。
考法 2 安培定则的应用及磁场的叠加
资料整理【淘宝店铺：向阳百分百】1．安培定则的应用
直线电流的磁场 通电螺线管的磁场 环形电流的磁场
与条形磁铁的磁场相
环形电流的两 侧是N
无磁极、非匀强，且距 似，管内为匀强磁场且
特点 极和S极，且离圆环中
导线越远处磁场越弱 磁场最强，管外为非匀
心越远，磁场越弱
强磁场
安培定则
立体图
横截面图
2．磁场的叠加
磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．
3. 磁场叠加问题的一般解题思路
（1）确定磁场场源，如通电导线．
（2）定位空间中需求解磁场的点，利用安培定则判定各个场源在这一点上产生的磁场的大小和方向．如
图所示为M、N在c点产生的磁场．
(3)应用平行四边形定则进行合成，如图中的合磁场．
【典例2】（2021·广东·高考真题）截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定
着对称分布的四根平行长直导线，若中心直导线通入电流 ，四根平行直导线均通入电流 ， ，电
流方向如图所示，下列截面图中可能正确表示通电后长管发生形变的是（ ）
资料整理【淘宝店铺：向阳百分百】A． B． C． D．
【答案】C
【详解】因 ，则可不考虑四个边上的直导线之间的相互作用；根据两通电直导线间的安培力作用满
足“同向电流相互吸引，异向电流相互排斥”，则正方形左右两侧的直导线 要受到 吸引的安培力，形
成凹形，正方形上下两边的直导线 要受到 排斥的安培力，形成凸形，故变形后的形状如图C。
故选C。
【变式1】（2023·河北衡水·河北衡水中学校考模拟预测）一正方形的中心O和四个顶点均固定着平行长直
导线，若所有平行直导线均通入大小相等的恒定电流，电流方向如图中所示，下列截面图中中心长直导线
所受安培力最大的是（ ）
A． B． C． D．
【答案】D
【详解】根据“同向电流相吸引，异向电流相排斥”，设四根导线与中间的导线的相互作用力均为F，则
分析如图所示，A受合力为0，B和C受到2F的力，D受到 的力；
故选D。
【变式2】（2023·福建泉州·泉州五中校考一模）实验室里有三根等长细直通电导体棒a、b、c水平放置，
如图所示，P、M、N分别是三根导体棒上的点且在同一竖直面内，导体棒b、c中的电流方向垂直纸面向
里，导体棒之间的距离 ，PM与PN之间的夹角为 ，导体棒b、c固定，导体棒a所受的
重力G刚好与它所受的安培力的合力平衡，则下列说法中正确的是 （ ）
资料整理【淘宝店铺：向阳百分百】A．导体棒a中的电流方向垂直纸面向里
B．导体棒b对c的安培力方向水平向左
C．导体棒b、c对导体棒a的安培力大小均为
D．导体棒b、c在P点产生的合磁场方向水平向右
【答案】BD
【详解】AD．导体棒a所受的重力G刚好与它所受的安培力的合力平衡，则b、c对导体棒a的安培力向
上，根据右手安培定则及磁场的叠加可知导体棒b、c在P点产生的合磁场方向水平向右，结合左手定则可
知导体棒a中的电流方向垂直纸面向外，故A错误，D正确；
B．b、c的电流方向相同，则有相互作用的吸引力，导体棒b对c的安培力方向水平向左，故B正确；
C．PM与PN之间的夹角为 ，根据力的分解可知导体棒b、c对导体棒a的安培力大小均为G，故C错
误；
故选BD。
考法 3 导体运动趋势的判断
►判断导体运动趋势常用方法
电流元法 分割为电流元――――→安培力方向―→整段导体所受合力方向―→运动方向
特殊位置法 在特殊位置―→安培力方向―→运动方向
环形电流小磁针条形磁铁
等效法
通电螺线管多个环形电流
同向电流互相吸引，异向电流互相排斥；两不平行的直线电流相互作用时，有转到
结论法
平行且电流方向相同的趋势
定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体
转换研究
磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从
对象法
而确定磁体所受合力及运动方向
【典例3】（2022·江苏·高考真题）如图所示，两根固定的通电长直导线a、b相互垂直，a平行于纸面，电
流方向向右，b垂直于纸面，电流方向向里，则导线a所受安培力方向（ ）
资料整理【淘宝店铺：向阳百分百】A．平行于纸面向上
B．平行于纸面向下
C．左半部分垂直纸面向外，右半部分垂直纸面向里
D．左半部分垂直纸面向里，右半部分垂直纸面向外
【答案】C
【详解】根据安培定则，可判断出导线a左侧部分的空间磁场方向斜向右上，右侧部分的磁场方向斜向下
方，根据左手定则可判断出左半部分垂直纸面向外，右半部分垂直纸面向里。
故选C。
【变式1】（2023·广东梅州·统考二模）如图所示，一光滑绝缘的圆柱体固定在水平面上。导体棒 AB可绕
过其中点的转轴在圆柱体的上表面内自由转动，导体棒CD固定在圆柱体的下底面。开始时，两棒相互垂
直并静止，两棒中点 、 连线与圆柱体的中轴线重合。现对两棒同时通入图示方向（A到B、C到D）
的电流。下列说法正确的是（ ）
A．通电后，AB棒仍将保持静止
B．通电后，AB棒将逆时针转动（俯视）
C．通电后，AB棒将顺时针转动（俯视）
D．通电瞬间，线段 上存在磁感应强度为零的位置
【答案】B
【详解】ABC．如图所示，AB棒左侧处在斜向上的磁场中，受到的安培力 穿过纸面向外，AB棒右侧处
在斜向下的磁场中，受到的安培力 穿过纸面向里，故AB棒将逆时针转动（俯视），故AC错误，B正确；
D．通电后，根据安培定则可知AB棒和CD棒中的电流会在周围产生磁场，根据磁场的合成可知线段
上不存在磁感应强度为零的位置，故D错误。
资料整理【淘宝店铺：向阳百分百】故选B。
【变式2】（2023·重庆·模拟预测）磁铁在弹簧的作用下静止于粗糙的斜面上，如图所示在磁铁的中垂线上
某位置放置一根通电直导线，电流方向垂直于纸面向外，此时弹簧处于拉伸状态。已知最大静摩擦力等于
滑动摩擦力，则（ ）
A．通电直导线对磁铁的作用力垂直于斜面向下
B．磁铁受到的摩擦力沿斜面向上
C．若通电直导线的电流方向反向，磁铁仍保持静止
D．若增大通电直导线的电流，则磁铁受到的摩擦力增大
【答案】C
【详解】A．由左手定则可知，导线受力垂直于斜面向下，力的作用是相互的，所以磁铁受到导线的力垂
直于斜面向上，故A错误；
BCD．对磁铁受力分析，可知磁铁受重力、支持力、弹力、导线对磁铁的力，有可能处于平衡状态，则摩
擦力为0，此时若通电直导线的电流方向反向，磁铁受导线的作用力垂直斜面向下，则磁体对斜面的压力
变大，则磁铁仍保持静止，增大通电直导线的电流，摩擦力依然不变，故BD错误，C正确；
故选C。
考法 4 安培力的分析和计算
1．安培力的方向
(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心
进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．
(2)注意问题：磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大
拇指一定要垂直于磁场方向和电流方向决定的平面．
2．安培力的大小
当磁感应强度B的方向与导线方向成θ角时，F＝ILBsinθ。公式F＝BIL中安培力、磁感应强度和电流两
两垂直，且L是通电导线的有效长度
(1)当磁场与电流垂直时，安培力最大，F ＝ILB.
max
(2)当磁场与电流平行时，安培力等于零．
资料整理【淘宝店铺：向阳百分百】【典例4】（2023·江苏·统考高考真题）如图所示，匀强磁场的磁感应强度为B．L形导线通以恒定电流I，
放置在磁场中．已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行．该导线受到的安培力
为（ ）
A．0 B．BIl C．2BIl D．
【答案】C
【详解】因bc段与磁场方向平行，则不受安培力；ab段与磁场方向垂直，则受安培力为
F =BI2l=2BIl
ab
则该导线受到的安培力为2BIl。
∙
故选C。
【变式1】（2023·吉林通化·梅河口市第五中学校考模拟预测）如图所示，某同学用两根不可伸长的绝缘细
线将质量为m、长为L的导体棒水平悬挂在水平固定细杆上，空间存在竖直向下的匀强磁场，开始时导体
棒静止在悬挂点的正下方，现给导体棒中通入电流，电流缓慢增加至大小为 的过程中，悬挂导体棒的两
悬线与竖直方向夹角缓慢增加到53°，已知重力加速度为g， ，下列说法正确的是
（ ）
A．导体棒中的电流方向由c向d，磁感应强度
B．电流增加到 的过程中，两绝缘线的拉力先增大后减小
C．若在虚线位置剪断两绝缘线，则该瞬间导体棒的加速度为
D．若在虚线位置突然撤掉磁场，则该瞬间导体棒的加速度为
【答案】C
【详解】A．导体棒受到的安培力向右，由左手定则可知电流方向电流方向由d向c。在导体棒由最低点运
资料整理【淘宝店铺：向阳百分百】动到最高点的过程中，由动能定理可知， ，可解得， ，故A错误。
B．绳的拉力F，根据 ，可知夹角增大，则F逐渐增大，故B错误；
C．若在虚线位置剪断两绝缘线，则 ，故C正确；
D．若在虚线位置突然撇掉磁场，则 ，故D错误。
故选C。
【变式2】（2023·江苏镇江·统考三模）一不可伸长直导线垂直于匀强磁场B放置，通过电流I时导线受到
的安培力为F，将该导线做成半圆环，圆环平面仍垂直于匀强磁场放置，如图所示，并保持安培力不变，
则圆环中电流大小为（ ）
A．I B． C． D．
【答案】B
【详解】直导线在磁场中受力，
半圆环导线在磁场中受力的有效长度是半圆环的直径长度，则
解得
故选B。
考法 5 安培力与动力学综合问题
1. 通电导线在磁场中的平衡和加速问题的分析思路
（1）选定研究对象；
（2）变三维为二维，如侧视图、剖面图或俯视图等，并画出平面受力分析图，其中安培力的方向要注意F
⊥B、F ⊥I，如图所示．
安 安
（3）列平衡方程或牛顿第二定律方程进行求解．
2. 受力分析的注意事项
资料整理【淘宝店铺：向阳百分百】（1）安培力的特点：F=BILsinθ，其中θ属于B和L间的夹角，且F⊥B，F⊥I，即F垂直B和I所在的平
面；
（2）L是有效长度，即在磁场中的两端点在与磁场垂直的平面上的投影；
（3）试图转换：对于安培力作用下的力学问题，导体棒方向、磁场方向、受力方向分布在三维空间的不
同方向上 ，这是应利用俯视图、剖面图或侧面图等，将三维图转化为二维平面图。
【典例5】（2023·北京·统考高考真题）2022年，我国阶段性建成并成功运行了“电磁撬”，创造了大质
量电磁推进技术的世界最高速度纪录。一种两级导轨式电磁推进的原理如图所示。两平行长直金属导轨固
定在水平面，导轨间垂直安放金属棒。金属棒可沿导轨无摩擦滑行，且始终与导轨接触良好，电流从一导
轨流入，经过金属棒，再从另一导轨流回，图中电源未画出。导轨电流在两导轨间产生的磁场可视为匀强
磁场，磁感应强度B与电流i的关系式为 （k为常量）。金属棒被该磁场力推动。当金属棒由第一级
区域进入第二级区域时，回路中的电流由I变为 。已知两导轨内侧间距为L，每一级区域中金属棒被推
进的距离均为s，金属棒的质量为m。求：
（1）金属棒经过第一级区域时受到安培力的大小F；
（2）金属棒经过第一、二级区域的加速度大小之比 ；
（3）金属棒从静止开始经过两级区域推进后的速度大小v。
【答案】（1） ；（2） ；（3）
【详解】（1）由题意可知第一级区域中磁感应强度大小为
金属棒经过第一级区域时受到安培力的大小为
（2）根据牛顿第二定律可知，金属棒经过第一级区域的加速度大小为
第二级区域中磁感应强度大小为
金属棒经过第二级区域时受到安培力的大小为
金属棒经过第二级区域的加速度大小为
则金属棒经过第一、二级区域的加速度大小之比为
资料整理【淘宝店铺：向阳百分百】（3）金属棒从静止开始经过两级区域推进后，根据动能定理可得
解得金属棒从静止开始经过两级区域推进后的速度大小为
【变式1】（2023·海南·统考模拟预测）如图所示，两根长度均为 、质量均为 的平行长直导线 水平
放置在倾角为 的光滑斜面上，导线被斜面上的挡板挡住处于平衡状态。现给两导线通入沿图示方向、大
小均为 的恒定电流，同时撤去 的挡板， 仍处于静止状态，已知重力加速度为 。若将 固定，撤去
的挡板，为使 保持静止，可在整个空间施加一垂直于斜面的匀强磁场，则匀强磁场的磁感应强度大小为
（ ）
A． B． C． D．
【答案】B
【详解】根据题意，设平行长直导线 间的作用力为 ，对 受力分析，如图所示
由平衡条件可得，
去掉 的挡板，为使 保持静止，施加一垂直于斜面的匀强磁场，对 受力分析，如图所示
由平衡条件有，
又有， ，解得
故选B。
资料整理【淘宝店铺：向阳百分百】【变式2】（2023·河南·校联考三模）中国的电磁炮研究水平处于世界第一梯队。如图所示为某种电磁炮的
设计原理示意图，电源电动势为E，间距为l的两根倾斜导轨平行放置，轨道平面与水平面成 角，且处于
垂直于导轨平面向上的匀强磁场中，磁场的磁感应强度大小为B，导轨下端通过开关与电源连接。装有炮
弹的导体棒 垂直放置在导轨上，其总质量为m，整个回路的总电阻为R，闭合开关后，弹体会在安培力
的作用下高速发射出去。某次实验中，弹体在离开电磁炮发射轨道之前已达到匀速，炮弹发射出去后，刚
好水平击中目标，忽略空气阻力和各处摩擦的影响，重力加速度为g，求：
（1）弹体在导轨上运动的最大加速度；
（2）目标距离炮口的水平距离为多大。
【答案】（1） ；（2）
【详解】（1）导体棒 刚要运动时，回路内的电流最大，安培力最大，则有
由牛顿第二定律可得， ，解得
（2）炮弹匀速运动时，有
根据欧姆定律得， ，联立可得
炮弹发射出去后做斜抛运动，在竖直方向有
在水平方向有
联立解得
【基础过关】
1．（多选）（2023·全国·校联考模拟预测）磁铁在弹簧的作用下静止于粗糙的斜面上，如图所示在磁铁的
中垂线上某位置放置一根通电直导线，电流方向垂直于纸面向外，此时弹簧处于拉伸状态。已知最大静摩
擦力等于滑动摩擦力，则（ ）
资料整理【淘宝店铺：向阳百分百】A．通电直导线对磁铁的作用力垂直于斜面向上
B．磁铁受到的摩擦力沿斜面向上
C．若通电直导线的电流方向反向，磁铁仍保持静止
D．若增大通电直导线的电流，则磁铁受到的摩擦力增大
【答案】AC
【详解】A．由左手定则可知，磁铁对通电直导线的作用力垂直于斜面向下，则通电直导线对磁铁的作用
力垂直于斜面向上，故A正确；
B．弹簧处于拉伸状态，磁铁受到的摩擦力方向可能沿斜面向上，也可能不受摩擦，还可能沿斜面向下，
故B错误；
C．若通电直导线的电流方向反向，通电直导线对磁铁的作用力垂直于斜面向下，磁铁仍会保持静止，故C
正确；
D．若增大通电导线的电流，磁铁受到通电导线的作用力变大，斜面对磁铁的支持力变小，若磁铁仍保持
静止，摩擦力不变，故D错误。
故选AC。
2．（多选）（2023·河北·模拟预测）网上流行很火的一个科技小制作“电磁小车”，如图1所示，用铜制
裸导线绕制成一个长螺线管线圈当轨道，放置或固定在水平桌面上，在一节五号干电池两端各吸附上一枚
柱形磁铁，作为“小车”放于其中，则会发现“小车”在轨道内从一端运动到另一端。现假设制作的电磁
小车在轨道中位置如图2所示，则下列说法正确的是（ ）
A．“小车”将向左运动
B．“小车”将向右运动
C．由于图中“小车”同名磁极相对，若两磁铁完全相同，则不能运动
D．若仅将电池的正负极对调“小车”将反向运动
【答案】AD
【详解】ABC．两磁极间的磁感线如图甲所示
资料整理【淘宝店铺：向阳百分百】干电池与磁铁及中间部分线圈组成了闭合回路，在两磁铁之间的线圈中有电流通过，其他部分线圈中没有
电流，其中两磁铁之间线圈中电流方向的左视图如图乙所示。由左手定则可知线圈所受的安培力向右，根
据牛顿第三定律可知，“小车”受到线圈的作用力方向向左，故小车向左运动，A正确，BC错误；
D．电源正负极对调后，电流方向反向，安培力方向反向，故“小车”运动方向反向，D正确。
故选AD。
3．（2023·广东佛山·统考模拟预测）如图，长为 的直导线 被两条平行且等长的绝缘轻绳悬挂于水平
轴 上，其所在区域存在方向垂直指向 的磁场，与 距离相等位置处的磁感应强度 的大小相等
且不随时间变化。导线通以电流 ，静止在图中右侧位置时，轻绳偏离竖直方向的夹角为 ，两绝缘
轻绳与磁场的方向平行，已知直导线 重力为 ，下列说法正确的是（ ）
A．此时导线中电流方向由N指向M
B．此时导线所受安培力方向水平向右
C．电流减小，静止后轻绳偏离竖直方向的夹角 增大
D．直导线静止在图中右侧位置处的磁感应强度 的大小为
【答案】D
【详解】AB．导体受到向下的重力，沿悬线向左上的拉力，如要平衡安培力的方向一定朝右上方。对直导
线 进行受力分析，如图所示
资料整理【淘宝店铺：向阳百分百】根据左手定则可知，导线中电流方向应由 指向 ，故AB错误；
CD．根据上述分析，由平衡条件有， ，
又有 ，解得
若 减小，则 减小， 减小，故C错误，D正确。
故选D。
4．（2023·江苏连云港·统考模拟预测）超远距离输电通常采用特高压直流输电的方式，某段直流输电线路
中三根水平导线a、b、c平行且间距相等，其中a、b导线位于同一水平面内，通入的电流大小为
，方向如图所示。已知通电直导线周围磁感应强度 （ 为磁场中某点到直导线的距离，
为常数），下列说法正确的是（ ）
A．a、b两根导线相互排斥 B．b、c两根导线对a的安培力方向竖直向下
C．a、b两根导线对c的安培力方向竖直向下 D．三根导线在图中三角形中心处的磁感应强度为零
【答案】B
【详解】A．由图可知a、b两根导线通入的电流方向相同，则a、b两根导线相互吸引，故A错误；
B．如图所示为右侧视图，b、c两根导线对a的安培力分别为吸引力和排斥力
根据， ， ，
可得
则有
解得， ，则b、c两根导线对a的安培力方向竖直向下，故B正确；
C．由于a、b两根导线对c的安培力均为排斥力，且 ，则a、b两根导线对c的安培力大小相等，a、
b两根导线对c的安培力方向竖直向上，故C错误；
D．根据安培定则，如图所示
资料整理【淘宝店铺：向阳百分百】可知三根导线在图中三角形中心处的磁感应强度不为零，故D错误。
故选B。
5．（2023·北京昌平·统考二模）如图所示为电流天平，可以用来测量匀强磁场的磁感应强度。它的右臂挂
有一个矩形线圈，匝数为N，底边长为L，下部悬在匀强磁场中，线圈平面与磁场垂直。当线圈中通有电
流I时，调节砝码使两臂达到平衡；然后使电流反向、大小不变，这时需要在左盘中增加质量为m的砝码，
才能使两臂达到新的平衡。所测磁场的磁感强度B的大小为（ ）
A． B． C． D．
【答案】A
【详解】根据平衡条件有， ，解得
故选A。
6．（2023·山东日照·统考二模）MN、PQ为水平放置、间距为 的平行导轨，左端接有如图所示的电路。
电源的电动势为 ，内阻为 ：小灯泡L的电阻为 。将导体棒ab静置于导轨上，整个装置处在匀强
磁场中，磁感应强度大小为 ，方向与导体棒垂直且与水平导轨平面的夹角 ，匀质导体棒质量为
，阻值为 。闭合开关S后，导体棒恰好未滑动。已知导体棒和导轨间的动摩擦因数 ，最
大静摩擦力等于滑动摩擦力，且不计导轨的电阻， 取 ， 。则（ ）
A．此时滑动变阻器接入电路中的电阻为
资料整理【淘宝店铺：向阳百分百】B．流过灯泡的电流大小为
C．导体棒受到的安培力大小为
D．若将滑动变阻器的滑片向左移动，则导体棒仍会静止
【答案】A
【详解】ABC．根据题意，对导体棒受力分析，如图所示
导体棒恰好未滑动，则有
解得，
又有
解得流过导体棒的电流为
灯泡与导体棒并联，且电阻相等，则流过灯泡的电流也为 ，灯泡两端的电压为
流过滑动变阻器的电流为
滑动变阻器两端的电压为
则滑动变阻器接入电路中的电阻为 ，故BC错误，A正确；
D．若将滑动变阻器的滑片向左移动，总电阻减小，总电流增大，则安培力增大， 减小，则 减小，则
有
，导体棒向右移动，故D错误。
故选A。
7．（2023·广东·模拟预测）如图所示，两平行导轨均由相互垂直的两段构成，导轨间距为L，两段导轨所
在平面内只存在与该部分导轨所在平面垂直的匀强磁场，磁感应强度大小分别为 （方向未知），左
侧导轨倾角为 ，右侧导轨倾角为 ，两长度均为L且质量相等的导体棒 垂直放置在左、
右两侧导轨上，当导轨下端接一电源时两导体棒均静止，已知导体棒 的电阻之比为1∶2，
，忽略导轨及电源的内阻，不计一切摩擦。则下列说法正确的是（ ）
资料整理【淘宝店铺：向阳百分百】A．两磁场方向均垂直所在导轨平面向上
B．
C．导体棒 所受安培力大小相等
D．导体棒 对导轨的压力大小之比为3∶4
【答案】B
【详解】A．导体棒 所受安培力沿各自所处导轨平面向上，由左手定则可知，左侧磁场垂直左侧导轨
所在平面向下，右侧磁场垂直右侧导轨所在平面向上，A错误；
C．由力的平衡条件可得，导体棒 所受安培力分别为
则 ，C错误；
B．导体棒 的电阻之比为1∶2，则通过导体棒 的电流之比为2∶1，又 ，解得 ，B正确；
D．导体棒 对导轨的压力大小分别为 ，解得 ，D错误。
故选B。
8．（2021·新疆·统考一模）如图，金属线框ACB放置在磁感应强度大小为B的匀强磁场中，线框平面与磁
场方向（垂直于纸面向外）垂直，AC=CB=L，∠ACB=90°，A、B两点等高。若通以图示方向的电流，从A
端流入的电流大小为I，则线框受到的安培力（ ）
A．方向沿纸面向上，大小为2BIL B．方向沿纸面向上，大小为 BIL
C．方向沿纸面向下，大小为2BIL D．方向沿纸面向下，大小为 BIL
【答案】B
【详解】金属线框ACB受安培力的合力的等效长度为 ，则安培力大小为 ，由左
手定则得安培力方向沿纸面向上。，
故选B。
9．（2022·广东茂名·统考模拟预测）边长L的硬轻质正三角形导线框abc置于竖直平面内，ab边水平，绝
缘细线下端c点悬挂重物，匀强磁场大小为B垂直纸面向里。现将a、b接在恒恒定电流的正负极上，当
ab边的电流强度为I，重物恰好对地无压力，则重物重力的大小为（ ）
资料整理【淘宝店铺：向阳百分百】A．BIL B．2BIL C． D．
【答案】C
【详解】根据平衡条件得， ，解得
故选C。
10．（2023·北京丰台·统考二模）如图所示，两根间距为 的平行金属导轨在同一水平面内，质量为 的金
属杆b垂直放在导轨上。整个装置处于磁感应强度为 的匀强磁场中，磁场方向与金属杆垂直且与导轨平
面成 角斜向上。闭合开关S，当电路电流为 时，金属杆ab处于静止状态，重力加速度为 。求：
（1）金属杆ab受到的安培力大小 ；
（2）导轨对金属杆ab的支持力大小 ；
（3）滑动变阻器的滑片P向右移动，金属杆ab受到的支持力减小，金属杆ab仍保持静止。某同学认为：
由于金属杆ab受到的支持力减小，所以它受到的摩擦力减小。你是否同意该同学的说法，请分析说明。
【答案】（1） ；（2） ；（3）不同意，分析见解析
【详解】（1）金属杆ab受力示意图如图所示
磁场对金属杆ab的安培力大小为
（2）竖直方向根据受力平衡可得，
资料整理【淘宝店铺：向阳百分百】解得，
（3）不同意该同学的说法。
金属杆ab所受摩擦力f为静摩擦力，其大小与支持力无关；由于金属杆ab处于静止状态，其所受静摩擦
力大小等于安培力在水平方向的分力大小，即
因此金属杆ab中电流增大时，金属杆ab所受静摩擦力变大。
【能力提升】
1．（2023·江苏盐城·盐城中学校考三模）通电直导线ab的质量为m，长为l，用两根细线把导线ab水平吊
起，导线上的电流为I，方向如图所示。在竖直方向加一个方向向上的匀强磁场，磁感应强度为B，导线处
于平衡时悬线与竖直方向成=30角，下列说法正确的是（ ）
A．mg= BIl
B．悬线的拉力T= mg
C．若增大磁感应强度，则悬线的偏角将不变
D．若将导线ab拉到最低处由静止释放，则导线ab可摆过的最大角度为60
【答案】D
【详解】AB．导体棒受力分析，受重力、安培力和细线拉力，如图所示，根据平衡条件可得，
FA=BIl=mgtanθ
即
悬线的拉力 ，选项AB错误；
C．根据，BIl=mgtanθ，可知，若增大磁感应强度，则悬线的偏角将增大，选项C错误；
D．若将导线ab拉到最低处由静止释放，则导线ab摆到最大高度时，则
资料整理【淘宝店铺：向阳百分百】解得，α=60°，选项D正确。
故选D。
2．（2023·河北·校联考模拟预测）研究表明：通电长直导线周围某点磁场的磁感应强度大小与该点到导线
的距离成反比。如图所示，a、b、c三根相互平行的水平长直导线通有大小相等且方向相同的电流 ，
为导线a、b、c上的三个点，连接三点构成的三角形为等腰直角三角形 ，且与三根导
线均垂直， 为 连线的中点，测得 处的磁感应强度大小为 。逆着电流方向观察三角形 ，不计
其他磁场的影响，则下列判断正确的是（ ）
A． 点的磁感应强度方向斜向左上方
B．导线b受到的安培力方向竖直向上
C． 点的磁感应强度大小为
D．在 的连线上存在磁感应强度为零的位置
【答案】C
【详解】A．如图所示
画出三根导线的截面图，由右手螺旋定则及矢量的叠加规律可知， 点的磁感应强度方向斜向右上方，
点的磁感应强度方向水平向左，A错误；
BC．a和c导线在 处的磁感应强度矢量和为0，O点处的磁感应强度即为 导线在 处的磁感应强度，其
大小为 ，设 的长度为 ，则 的距离为 ，故导线 在 处的磁感应强度为 ，根据对称性，
导线 在 处的磁感应强度大小也为 ，则 处的磁感应强度大小
资料整理【淘宝店铺：向阳百分百】如图所示，根据左手定则，导线 受到的安培力方向竖直向下，B错误，C正确；
D．a、c导线在 的连线上的磁感应强度的方向均在竖直方向（ 点除外），而 导线在 的连线
上的磁感应强度的方向均不在竖直方向，故无法完全抵消，即在 的连线上不存在磁感应强度为零的
位置，D错误。
故选C。
3．（2023·甘肃·统考三模）可用来测量匀强磁场的磁感应强度方法比较多，如图所示是利用电流天平测量
匀强磁场的磁感应强度的一种方法。它的右臂挂着等腰梯形线圈，且2ab=cd=2l，匝数为n，线圈的底边水
平，一半的高度处于方框内的匀强磁场中，磁感应强度B的方向与线圈平面垂直。当线圈中通入顺时针电
流I时，调节砝码使两臂达到平衡。然后使电流反向，大小不变。在左盘中增加质量为m的砝码时，两臂
再次达到新的平衡，则（ ）
A．方框内磁场方向垂直纸面向里，磁感应强度
B．方框内磁场方向垂直纸面向外，磁感应强度
C．方框内磁场方向垂直纸面向里，磁感应强度
D．方框内磁场方向垂直纸面向外，磁感应强度
【答案】B
【详解】线圈一半处于匀强磁场中，则有效长度为 ，安培力大小为
电流反向时，需要在左盘中增加质量为m的砝码，说明原来的安培力方向向上，根据左手定则可知，方框
内磁场方向垂直纸面向外，当电流反向，安培力变为向下时，再次平衡，说明安培力等于mg的一半，即
所以 ，故选B。
4．（2023·湖北武汉·统考模拟预测）在方向竖直向上、磁感强度大小为B的匀强磁场中，当金属棒中通以
恒定电流I、金属棒静止时，两细线偏离竖直方向的偏角均为 ，如图所示。已知金属棒ab的质量为m、
长度为L，重力加速度大小为g，关于恒定电流I的大小和方向，下列说法正确的是（ ）
资料整理【淘宝店铺：向阳百分百】A． ，从a到b B． ，从b到a
C． ，从a到b D． ，从b到a
【答案】A
【详解】根据左手定则结合物体的平衡条件，可知电流的方向从a到b，以电流方向垂直纸面向外做金属
棒受力分析如下
安培力大小为
而根据平衡条件有， ，
解得，
故选A。
5．（2023·云南曲靖·统考二模）质量均匀分布的直导体棒放置于四分之一的光滑圆弧轨道上，其截面如图
所示。导体棒中通有电流强度大小为I的电流，空间存在磁感应强度大小为B的匀强磁场，磁场的方向竖
直向上。导体棒平衡时，导体棒与圆心的连线跟竖直方向的夹角为 ），轨道对导体棒的弹力为 。
下列说法正确的是（ ）
A．若仅将电流强度I缓慢增大，则θ逐渐减小
B．若仅将电流强度I缓慢增大，则 逐渐减小
C．若仅将磁场方向沿逆时针缓慢转过 ，则 逐渐增大再减小
D．若仅将磁场方向沿逆时针缓慢转过 ，则θ逐渐增大再减小
资料整理【淘宝店铺：向阳百分百】【答案】D
【详解】AB．对导体棒受力分析，受重力、支持力和电场力，受力如图
若仅将电流强度Ⅰ缓慢增大，安培力的逐渐增大，根据受力平衡和平行四边形法则可知θ逐渐增大，F 逐
N
渐增大，故AB错误；
CD．导体棒受到重力 、安培力 和弹力 ，安培力 和弹力 的合力始终与重力 等大反向，
的大小不变，作出矢量图如下图所示
的方向始终与磁场方向垂直，根据矢量图可知若仅将磁场方向沿逆时针缓慢转过90°， 先增大再减小，
逐渐减小，故C错误，D正确。
故选D。
6．（2023·陕西安康·统考模拟预测）如图所示，质量为m、长为L的导体棒电阻为 ，初始时静止于光滑
的水平轨道上，电源电动势为E，内阻不计。匀强磁场的磁感应强度为B，其方向与轨道平面成 角斜向
上方，开关闭合后导体棒开始运动，则（ ）
A．导体棒向左运动
B．开关闭合瞬间导体棒 的加速度为
C．开关闭合瞬间导体棒 所受安培力为
D．开关闭合瞬间导体棒 所受安培力为
【答案】C
【详解】A．开关闭合，由左手定则可知，磁感线穿过掌心，则大拇指向为垂直磁感线向右下方，从而导
资料整理【淘宝店铺：向阳百分百】致导体棒向右运动，故A错误；
CD．当开关闭合后，安培力的方向与导轨成 的夹角，如图，
由闭合电路欧姆定律可得，
则开关闭合瞬间导体棒 所受安培力， ，故C正确，D错误；
B．导体棒所受合力，
由牛顿第二定律 ，可知开关闭合瞬间导体棒 的加速度， ，故B错误。
故选C。
7．（2023·湖南株洲·统考三模）如图所示的电路中，恒流源能提供图示方向、大小为 的恒定电流。质量
为 的导体棒垂直放置在水平导轨 上，两导轨平行且相距为 ，导体棒与水平导轨间的动摩擦因
数为 ，导体右端均与两个相同的竖直光滑半圆形轨道平滑连接与 两点，半圆形轨道半径为 ，
导体棒初始位置与 相距为 ，重力加速度为 ，则下列说法中正确的是（ ）
A．若在水平轨道间加水平向右的匀强磁场 ，则导体棒初始开始运动时的加速度为
B．若要使导体棒在水平轨道上做匀速运动，则所加磁场 最小时的方向应为左上，与竖直方向夹角为
C．若在水平轨道间加竖直向上的匀强磁场 ，则导体棒刚进入圆弧轨道时对轨道的压力大小为
D．若要使导体棒刚好到达圆弧轨道的最高点，则在水平轨道间所加竖直向上的磁场的最小值为
【答案】B
【详解】A．若加上水平向右的匀强磁场 ，由左手定则可知安培力方向向下，棒不运动，则加速度为0，
资料整理【淘宝店铺：向阳百分百】故A错误；
B．要使棒做匀速运动，则其合外力为零，设安培力方向为右上，与水平方向夹角为 ，安培力最小，受
力分析如图所示
由平衡条件有，
解得，
由数学知识有，
可知，当 ，安培力最小，由左手定则可知，所加磁场最小时 的方向应为左上，与竖直方向夹角为
，故B正确；
C．当加上竖直向上的匀强磁场 时，安培力水平向右．由动能定理有
由牛顿第二定律有
联立解得，
由牛顿第三定律可知，导体棒刚进入圆弧轨道时对轨道的压力大小为 ，故C错误；
D．要使棒刚好到达圆弧最高点，则最高点时，由牛顿第二定律有
设所加竖直向上的磁场的最小值为 ，由动能定理由有
联立解得， ，故D错误.
故选B。
8．（多选）（2023·福建宁德·福建省福安市第一中学校考一模）如图甲所示为安装在某特高压输电线路上
的一个六分导线间隔棒，图乙为其截面图。间隔棒将6条输电导线分别固定在一个正六边形的顶点a、b、
c、d、e、f上，O为正六边形的中心。已知通电导线在周围形成磁场的磁感应强度与电流大小成正比，与
到导线的距离成反比，某瞬时，6条输电导线中通过垂直纸面向外，大小相等的电流，其中a导线中的电
流对b导线中电流的安培力大小为F，该时刻（ ）
资料整理【淘宝店铺：向阳百分百】A．O点的磁感应强度为零
B．b、c、d、e、f处5根导线在a处产生的磁场磁感应强度方向沿aO，由a指向O
C．c导线所受安培力方向沿Oc指向c
D．a导线所受安培力为2.5F
【答案】AD
【详解】A．根据安培定则，a、d 两条导线在O点的磁感应强度等大反向，b、e两条导线在O点的磁感
应强度等大反向， c、f两条导线在O点的磁感应强度等大反向，所以O点的磁感应强度为零；A正确；
BD．根据安培定则，b、c、d、e、f处5根导线在a处产生磁场磁感应强度方向如图所示，设b在a处产生
的磁感应强度大小为B，则f在a处磁感应强度大小为B，c、e在a处磁感应强度大小为 ，d在a处产生
的磁感应强度大小为 ，根据磁感应强度的叠加可知，b、c、d、e、f处5根导线在a处产生磁场磁感应强
度方向垂直于 斜向左下，合磁感应强度大小为2.5B，方向垂直aO；根据左手定则和安培力公式可知，
a受安培力方向为沿 ，由a指向O，大小为2.5F。B错误，D正确；
C．同理可得c导线所受安培力方向沿 ，由c指向O，C错误。
故选AD。
9．（2023·甘肃·统考二模）2022年6月17日，我国第三艘航母“福建舰”正式下水，“福建舰”配备了
目前世界上最先进的“电磁弹射”系统。“电磁弹射”系统的具体实现方案有多种，并且十分复杂。一种
简化的物理模型如图所示，电源和一对足够长平行金属导轨M、N分别通过单刀双掷开关K与电容器相连。
电源的电动势 ，内阻不计。两条足够长的导轨相距 且水平放置于磁感应强度 的
匀强磁场中，磁场方向垂直于导轨平面且竖直向下，电容器的电容 。现将一质量为 ，电
阻为 的金属滑块垂直放置于导轨的滑槽内，分别与两导轨良好接触。将开关K置于a端让电容器
充电，充电结束后，再将开关K置于b端，金属滑块会在电磁力的驱动下运动。在电容器放电过程中，金
资料整理【淘宝店铺：向阳百分百】属滑块两端电压与电容器两极板间电压始终相等。不计导轨和电路其他部分的电阻，不计电容器充、放电
过程中电磁辐射和导轨产生的磁场对滑块的作用，忽略金属滑块运动过程中的一切摩擦阻力。求：
（1）在开关K置于b端的瞬间，金属滑块加速度的大小；
（2）金属滑块的最大速度。
【答案】（1） ；（2）
【详解】（1）开关K置于b的瞬间，流过金属滑块的电流为
以金属滑块为研究对象，根据牛顿第二定律得
联立解得，
（2）设金属滑块加速运动到最大速度时两端电压为U，电容器放电过程中的电荷量变化为 ，放电时间
为 ，流过金属滑块的平均电流为I。在金属块滑动过程中，由动量定理得，
因为
由电容的定义
电容器放电过程的电荷量变化为 ，且
金属滑块运动后速度最大时，其两端电压为 ，联立解得
10．（2022·浙江·校联考模拟预测）如图所示，间距为 的足够长平行导轨所在平面与水平面之间的夹
角 ，将一根长为 、质量为 的导体棒垂直放置在导轨上，导体棒中通有大小为 、方向从
a向b的电流。已知导轨与金属棒之间的动摩擦因数为0.5，磁感应强度大小为 ，求：
（1）若磁场方向竖直向上，则导体棒所受安培力的方向及大小；；
（2）在上一问中，导体棒的加速度大小；
（3）磁场方向、大小均改变，导体棒始终保持静止状态时，求当摩擦力最小时磁感应强度的最小值。
【答案】（1）0.2N，水平向右；（2） ；（3）0.3T
【详解】（1）若磁场方向竖直向上，根据左手定则可知导体棒所受安培力方向为水平向右，大小为
资料整理【淘宝店铺：向阳百分百】（2）对导体棒受力分析如图所示，在垂直于导轨方向，根据平衡条件可知导体棒所受支持力大小为
导体棒所受摩擦力大小为
设导体棒的加速度大小为a，根据牛顿第二定律有
解得，
（3）当导体棒在安培力、重力和支持力三力作用下平衡时，摩擦力最小且为零。作出一系列三力平衡的
矢量三角形如图所示，可知当安培力方向垂直于支持力时有最小值，为
所以当摩擦力最小时磁感应强度的最小值为
【真题感知】
1．（多选）（2021·重庆·高考真题）某同学设计了一种天平，其装置如图所示。两相同的同轴圆线圈
水平固定，圆线圈P与 、N共轴且平行等距。初始时，线圈 通以等大反向的电流后，在线
圈P处产生沿半径方向的磁场，线圈P内无电流且天平平衡。设从上往下看顺时针方向为正向。当左托盘
放入重物后，要使线圈P仍在原位置且天平平衡，可能的办法是（ ）
A．若P处磁场方向沿半径向外，则在P中通入正向电流
B．若P处磁场方向沿半径向外，则在P中通入负向电流
C．若P处磁场方向沿半径向内，则在P中通入正向电流
D．若P处磁场方向沿半径向内，则在P中通入负向电流
【答案】BC
资料整理【淘宝店铺：向阳百分百】【详解】AB．当左托盘放入重物后，要使线圈P仍在原位置且天平平衡，则需要线圈P需要受到竖直向下
的安培力，若P处磁场方向沿半径向外，由左手定则可知，可在P中通入负向电流，故A错误，B正确；
CD．若P处磁场方向沿半径向内，由左手定则可知，可在P中通入正向电流，故C正确，D错误。
故选BC。
2．（2022·湖北·统考高考真题）如图所示，两平行导轨在同一水平面内。一导体棒垂直放在导轨上，棒与
导轨间的动摩擦因数恒定。整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平
向右方向的夹角θ可调。导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方
向，可以使导体棒沿导轨做匀加速运动或匀减速运动。已知导体棒加速时，加速度的最大值为 g；减速
时，加速度的最大值为 g，其中g为重力加速度大小。下列说法正确的是（ ）
A．棒与导轨间的动摩擦因数为
B．棒与导轨间的动摩擦因数为
C．加速阶段加速度大小最大时，磁场方向斜向下，θ=60°
D．减速阶段加速度大小最大时，磁场方向斜向上，θ=150°
【答案】BC
【详解】设磁场方向与水平方向夹角为θ，θ<90°;当导体棒加速且加速度最大时，合力向右最大，根据左
1 1
手定则和受力分析可知安培力应该斜向右上方，磁场方向斜向右下方，此时有
令 ，
根据数学知识可得
则有
同理磁场方向与水平方向夹角为θ，θ<90°，当导体棒减速，且加速度最大时，合力向左最大，根据左手
2 2
定则和受力分析可知安培力应该斜向左下方，磁场方向斜向左上方，此时有
有
资料整理【淘宝店铺：向阳百分百】所以有
当加速或减速加速度分别最大时，不等式均取等于，联立可得
带入
可得α=30°，此时
加速阶段加速度大小最大时，磁场方向斜向右下方，有
减速阶段加速度大小最大时，磁场方向斜向左上方，有 ，故BC正确，AD错误。
故选BC。
3．（2022·湖南·统考高考真题）如图（a），直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO′上，
其所在区域存在方向垂直指向OO′的磁场，与OO′距离相等位置的磁感应强度大小相等且不随时间变化，
其截面图如图（b）所示。导线通以电流I，静止后，悬线偏离竖直方向的夹角为θ。下列说法正确的是（
）
A．当导线静止在图（a）右侧位置时，导线中电流方向由N指向M
B．电流I增大，静止后，导线对悬线的拉力不变
C．tanθ与电流I成正比
D．sinθ与电流I成正比
【答案】D
【详解】A．当导线静止在图（a）右侧位置时，对导线做受力分析有
资料整理【淘宝店铺：向阳百分百】可知要让安培力为图示方向，则导线中电流方向应由M指向N，A错误；
BCD．由于与OO′距离相等位置的磁感应强度大小相等且不随时间变化，有 ，F = mgcosθ
T
则可看出sinθ与电流I成正比，当I增大时θ增大，则cosθ减小，静止后，导线对悬线的拉力F 减小，BC
T
错误、D正确。
故选D。
4．（2022·天津·高考真题）直流电磁泵是利用安培力推动导电液体运动的一种设备，可用图1所示的模型
讨论其原理，图2为图1的正视图。将两块相同的矩形导电平板竖直正对固定在长方体绝缘容器中，平板
与容器等宽，两板间距为 ，容器中装有导电液体，平板底端与容器底部留有高度可忽略的空隙，导电液
体仅能从空隙进入两板间。初始时两板间接有直流电源，电源极性如图所示。若想实现两板间液面上升，
可在两板间加垂直于 面的匀强磁场，磁感应强度的大小为 ，两板间液面上升时两板外的液面高度变
化可忽略不计。已知导电液体的密度为 、电阻率为 ，重力加速度为 。
（1）试判断所加磁场的方向；
（2）求两板间液面稳定在初始液面高度2倍时的电压 ；
（3）假定平板与容器足够高，求电压 满足什么条件时两板间液面能够持续上升。
【答案】（1）沿 轴负方向；（2） ；（3）
【详解】（1）想实现两板间液面上升，导电液体需要受到向上的安培力，由图可知电流方向沿 轴正方向，
根据左手定则可知，所加磁场的方向沿 轴负方向。
（2）设平板宽度为 ，两板间初始液面高度为 ，当液面稳定在高度 时，两板间液体的电阻为 ，则有
当两板间所加电压为 时，设流过导电液体的电流为 ，由欧姆定律可得
外加磁场磁感应强度大小为 时，设液体所受安培力的大小为 ，则有
两板间液面稳定在高度 时，设两板间高出板外液面的液体质量为 ，则有
两板间液体受到的安培力与两板间高出板外液面的液体重力平衡，则有
资料整理【淘宝店铺：向阳百分百】联立以上式子解得
（3）设两板间液面稳定时高度为nh，则两板间比容器中液面高出的部分液体的高度为(n－1)h，与（2）同
理可得
整理上式，得
平板与容器足够高，若使两板间液面能够持续上升，则n趋近无穷大，即 无限趋近于1，可得
5．（2022·全国·统考高考真题）光点式检流计是一种可以测量微小电流的仪器，其简化的工作原理示意图
如图所示。图中A为轻质绝缘弹簧，C为位于纸面上的线圈，虚线框内有与纸面垂直的匀强磁场；M为置
于平台上的轻质小平面反射镜，轻质刚性细杆D的一端与M固连且与镜面垂直、另一端与弹簧下端相连，
为圆弧形的、带有均匀刻度的透明读数条， 的圆心位于M的中心。使用前需调零:使线圈内没有电
流通过时，M竖直且与纸面垂直；入射细光束沿水平方向经 上的O点射到M上后沿原路反射。线圈通
入电流后弹簧长度改变，使M发生倾斜，入射光束在M上的入射点仍近似处于 的圆心，通过读取反射
光射到 上的位置，可以测得电流的大小。已知弹簧的劲度系数为k，磁场磁感应强度大小为B，线圈C
的匝数为N。沿水平方向的长度为l，细杆D的长度为d，圆弧 的半径为r﹐ ，d远大于弹簧长度
改变量的绝对值。
（1）若在线圈中通入的微小电流为I，求平衡后弹簧长度改变量的绝对值 及 上反射光点与O点间的
弧长s；
（2）某同学用此装置测一微小电流，测量前未调零，将电流通入线圈后， 上反射光点出现在O点上方，
与O点间的弧长为 、保持其它条件不变，只将该电流反向接入，则反射光点出现在О点下方，与O点间
的弧长为 。求待测电流的大小。
【答案】（1） ， ；（2）
【详解】（1）由题意当线圈中通入微小电流I时，线圈中的安培力为F = NBIl
资料整理【淘宝店铺：向阳百分百】根据胡克定律有F = NBIl = k│x│，
如图所示
设此时细杆转过的弧度为θ，则可知反射光线转过的弧度为2θ，又因为，d >> x，r >> d
则sinθ ≈ θ，sin2θ ≈ 2θ
所以有x = dθ，s = r2θ
联立可得
（2）因为测量前未调零，设没有通电流时偏移的弧长为s′，当初始时反射光点在O点上方，通电流I′后根
据前面的结论可知有，
当电流反向后有
联立可得
同理可得初始时反射光点在O点下方结果也相同，故待测电流的大小为
资料整理【淘宝店铺：向阳百分百】
