考点 45 磁场的描述 磁场对电流的作用

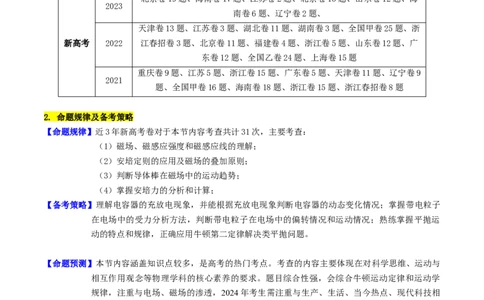

1. 3年真题考点分布
题型 选择题、解答题
磁场、磁感应强度和磁感应线的理解；安培定则的应用及磁场的叠加原则；
高考考点
判断导体棒在磁场中的运动趋势；掌握安培力的分析和计算；
北京卷19题、海南卷17题、江苏卷2题、北京卷13题、山东卷12题、海
2023
南卷6题、辽宁卷2题、
天津卷13题、江苏卷3题、湖北卷11题、湖南卷3题、全国甲卷25题、浙
新高考 2022 江春招卷3题、北京卷11题、福建卷4题、浙江卷5题、山东卷12题、广
东卷12题、全国乙卷24题、上海卷15题
重庆卷9题、江苏5题、浙江卷15题、广东卷5题、天津卷11题、辽宁卷9
2021
题、全国甲卷16题、海南卷18题、浙江卷15题、浙江春招卷8题
2. 命题规律及备考策略
【命题规律】近3年新高考卷对于本节内容考查共计31次，主要考查：
（1）磁场、磁感应强度和磁感应线的理解；
（2）安培定则的应用及磁场的叠加原则；
（3）判断导体棒在磁场中的运动趋势；
（4）掌握安培力的分析和计算；
【备考策略】理解电容器的充放电现象，并能根据充放电现象判断电容器的动态变化情况；掌握带电粒子
在电场中的受力分析方法，判断带电粒子在电场中的偏转情况和运动情况；熟练掌握平抛运
动的特点和规律，正确应用牛顿第二定律解决类平抛问题。
【命题预测】本节内容涵盖知识点较多，是高考的热门考点。考查的内容主要体现在对科学思维、运动与
相互作用观念等物理学科的核心素养的要求。题目综合性强，会综合牛顿运动定律和运动学
规律，注重与电场、磁场的渗透，2024年考生需注重与生产、生活、当今热点、现代科技相

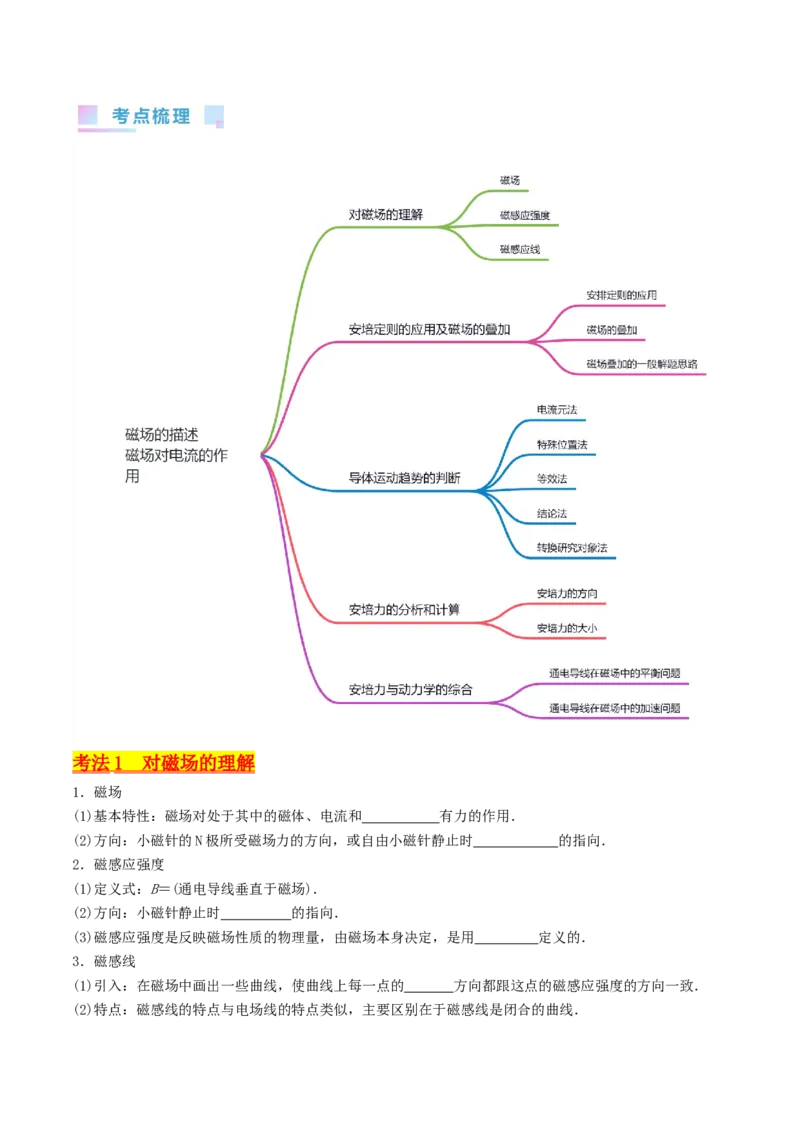

关热门题型。考法 1 对磁场的理解
1．磁场
(1)基本特性：磁场对处于其中的磁体、电流和 有力的作用．
(2)方向：小磁针的N极所受磁场力的方向，或自由小磁针静止时 的指向．
2．磁感应强度
(1)定义式：B＝(通电导线垂直于磁场)．
(2)方向：小磁针静止时 的指向．
(3)磁感应强度是反映磁场性质的物理量，由磁场本身决定，是用 定义的．
3．磁感线
(1)引入：在磁场中画出一些曲线，使曲线上每一点的 方向都跟这点的磁感应强度的方向一致．
(2)特点：磁感线的特点与电场线的特点类似，主要区别在于磁感线是闭合的曲线．(3)条形磁铁和蹄形磁铁的磁场(如图所示)．

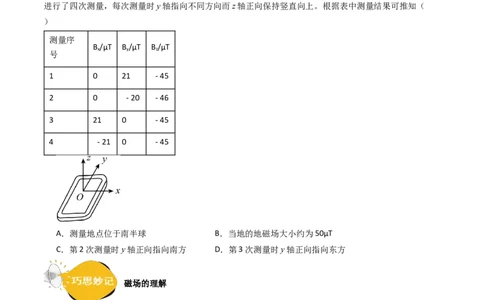

【典例1】（多选）（2022·全国·统考高考真题）安装适当的软件后，利用智能手机中的磁传感器可以测量
磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场
进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知（
）
测量序
B/μT B/μT B/μT
x y z
号
1 0 21 - 45
2 0 - 20 - 46
3 21 0 - 45
4 - 21 0 - 45
A．测量地点位于南半球 B．当地的地磁场大小约为50μT
C．第2次测量时y轴正向指向南方 D．第3次测量时y轴正向指向东方
磁场的理解
1．磁感应强度是矢量，其方向与导线所受力的方向垂直；
2．电流元必须垂直于磁场方向放置，公式B＝才成立；
3．磁场中某点的磁感应强度是由磁场本身决定的，与通电导线受力的大小及方向都无关．

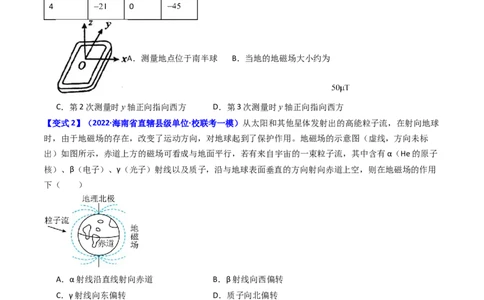

【变式1】（2023·福建宁德·福建省宁德第一中学校考一模）安装适当的软件后，利用智能手机中的磁传感
器可以测量磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果
可推知（ ）
测量序
号
1 0 21
2 0
3 21 0
4 0
A．测量地点位于南半球 B．当地的地磁场大小约为
C．第2次测量时y轴正向指向西方 D．第3次测量时y轴正向指向西方
【变式2】（2022·海南省直辖县级单位·校联考一模）从太阳和其他星体发射出的高能粒子流，在射向地球
时，由于地磁场的存在，改变了运动方向，对地球起到了保护作用。地磁场的示意图（虚线，方向未标
出）如图所示，赤道上方的磁场可看成与地面平行，若有来自宇宙的一束粒子流，其中含有α（He的原子
核）、β（电子）、γ（光子）射线以及质子，沿与地球表面垂直的方向射向赤道上空，则在地磁场的作用
下（ ）
A．α射线沿直线射向赤道 B．β射线向西偏转
C．γ射线向东偏转 D．质子向北偏转考法 2 安培定则的应用及磁场的叠加
1．安培定则的应用
直线电流的磁场 通电螺线管的磁场 环形电流的磁场
与条形磁铁的磁场相似，管 环形电流的两 侧是N
无磁极、非匀强，且距
特点 内为 磁场且磁场最 极和S极，且离圆环中
导线越远处磁场越弱
强，管外为非匀强磁场 心越远，磁场
安培定
则
立体图
横截面
图
2．磁场的叠加
磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．
3. 磁场叠加问题的一般解题思路
（1）确定磁场场源，如通电导线．
（2）定位空间中需求解磁场的点，利用安培定则判定各个场源在这一点上产生的磁场的大小和方向．如
图所示为M、N在c点产生的磁场．
(3)应用平行四边形定则进行合成，如图中的合磁场．
【典例2】（2021·广东·高考真题）截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定
着对称分布的四根平行长直导线，若中心直导线通入电流 ，四根平行直导线均通入电流 ， ，电
流方向如图所示，下列截面图中可能正确表示通电后长管发生形变的是（ ）A． B． C． D．
【变式1】（2023·河北衡水·河北衡水中学校考模拟预测）一正方形的中心O和四个顶点均固定着平行长直
导线，若所有平行直导线均通入大小相等的恒定电流，电流方向如图中所示，下列截面图中中心长直导线
所受安培力最大的是（ ）
A． B． C． D．
【变式2】（2023·福建泉州·泉州五中校考一模）实验室里有三根等长细直通电导体棒a、b、c水平放置，
如图所示，P、M、N分别是三根导体棒上的点且在同一竖直面内，导体棒b、c中的电流方向垂直纸面向
里，导体棒之间的距离 ，PM与PN之间的夹角为 ，导体棒b、c固定，导体棒a所受的
重力G刚好与它所受的安培力的合力平衡，则下列说法中正确的是 （ ）
A．导体棒a中的电流方向垂直纸面向里
B．导体棒b对c的安培力方向水平向左
C．导体棒b、c对导体棒a的安培力大小均为
D．导体棒b、c在P点产生的合磁场方向水平向右
考法 3 导体运动趋势的判断
►判断导体运动趋势常用方法
电流元法 分割为电流元――――→安培力方向―→整段导体所受合力方向―→运动方向
特殊位置法 在特殊位置―→安培力方向―→运动方向
环形电流小磁针条形磁铁
等效法
通电螺线管多个环形电流同向电流互相吸引，异向电流互相排斥；两不平行的直线电流相互作用时，有转到
结论法
平行且电流方向相同的趋势
定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体
转换研究
磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从
对象法
而确定磁体所受合力及运动方向
【典例3】（2022·江苏·高考真题）如图所示，两根固定的通电长直导线a、b相互垂直，a平行于纸面，电
流方向向右，b垂直于纸面，电流方向向里，则导线a所受安培力方向（ ）
A．平行于纸面向上
B．平行于纸面向下
C．左半部分垂直纸面向外，右半部分垂直纸面向里
D．左半部分垂直纸面向里，右半部分垂直纸面向外
【变式1】（2023·广东梅州·统考二模）如图所示，一光滑绝缘的圆柱体固定在水平面上。导体棒 AB可绕
过其中点的转轴在圆柱体的上表面内自由转动，导体棒CD固定在圆柱体的下底面。开始时，两棒相互垂
直并静止，两棒中点 、 连线与圆柱体的中轴线重合。现对两棒同时通入图示方向（A到B、C到D）
的电流。下列说法正确的是（ ）
A．通电后，AB棒仍将保持静止
B．通电后，AB棒将逆时针转动（俯视）
C．通电后，AB棒将顺时针转动（俯视）
D．通电瞬间，线段 上存在磁感应强度为零的位置
【变式2】（2023·重庆·模拟预测）磁铁在弹簧的作用下静止于粗糙的斜面上，如图所示在磁铁的中垂线上
某位置放置一根通电直导线，电流方向垂直于纸面向外，此时弹簧处于拉伸状态。已知最大静摩擦力等于
滑动摩擦力，则（ ）A．通电直导线对磁铁的作用力垂直于斜面向下
B．磁铁受到的摩擦力沿斜面向上
C．若通电直导线的电流方向反向，磁铁仍保持静止
D．若增大通电直导线的电流，则磁铁受到的摩擦力增大
考法 4 安培力的分析和计算
1．安培力的方向
(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心
进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．
(2)注意问题：磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大
拇指一定要垂直于磁场方向和电流方向决定的平面．
2．安培力的大小
当磁感应强度B的方向与导线方向成θ角时，F＝ 。公式F＝BIL中安培力、磁感应强度和电流两
两垂直，且L是通电导线的有效长度
(1)当磁场与电流 时，安培力最大，F ＝ILB.
max
(2)当磁场与电流 时，安培力等于零．
【典例4】（2023·江苏·统考高考真题）如图所示，匀强磁场的磁感应强度为B．L形导线通以恒定电流I，
放置在磁场中．已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行．该导线受到的安培力
为（ ）
A．0 B．BIl C．2BIl D．【变式1】（2023·吉林通化·梅河口市第五中学校考模拟预测）如图所示，某同学用两根不可伸长的绝缘细
线将质量为m、长为L的导体棒水平悬挂在水平固定细杆上，空间存在竖直向下的匀强磁场，开始时导体
棒静止在悬挂点的正下方，现给导体棒中通入电流，电流缓慢增加至大小为 的过程中，悬挂导体棒的两
悬线与竖直方向夹角缓慢增加到53°，已知重力加速度为g， ，下列说法正确的是
（ ）
A．导体棒中的电流方向由c向d，磁感应强度
B．电流增加到 的过程中，两绝缘线的拉力先增大后减小
C．若在虚线位置剪断两绝缘线，则该瞬间导体棒的加速度为
D．若在虚线位置突然撤掉磁场，则该瞬间导体棒的加速度为
【变式2】（2023·江苏镇江·统考三模）一不可伸长直导线垂直于匀强磁场B放置，通过电流I时导线受到
的安培力为F，将该导线做成半圆环，圆环平面仍垂直于匀强磁场放置，如图所示，并保持安培力不变，
则圆环中电流大小为（ ）
A．I B． C． D．
考法 5 安培力与动力学综合问题
1. 通电导线在磁场中的平衡和加速问题的分析思路
（1）选定研究对象；
（2）变三维为二维，如侧视图、剖面图或俯视图等，并画出平面受力分析图，其中安培力的方向要注意F
⊥B、F ⊥I，如图所示．
安 安
（3）列平衡方程或牛顿第二定律方程进行求解．2. 受力分析的注意事项
（1）安培力的特点：F=BILsinθ，其中θ属于B和L间的夹角，且F⊥B，F⊥I，即F垂直B和I所在的平
面；
（2）L是有效长度，即在磁场中的两端点在与磁场垂直的平面上的投影；
（3）试图转换：对于安培力作用下的力学问题，导体棒方向、磁场方向、受力方向分布在三维空间的不
同方向上 ，这是应利用俯视图、剖面图或侧面图等，将三维图转化为二维平面图。
【典例5】（2023·北京·统考高考真题）2022年，我国阶段性建成并成功运行了“电磁撬”，创造了大质
量电磁推进技术的世界最高速度纪录。一种两级导轨式电磁推进的原理如图所示。两平行长直金属导轨固
定在水平面，导轨间垂直安放金属棒。金属棒可沿导轨无摩擦滑行，且始终与导轨接触良好，电流从一导
轨流入，经过金属棒，再从另一导轨流回，图中电源未画出。导轨电流在两导轨间产生的磁场可视为匀强
磁场，磁感应强度B与电流i的关系式为 （k为常量）。金属棒被该磁场力推动。当金属棒由第一级
区域进入第二级区域时，回路中的电流由I变为 。已知两导轨内侧间距为L，每一级区域中金属棒被推
进的距离均为s，金属棒的质量为m。求：
（1）金属棒经过第一级区域时受到安培力的大小F；
（2）金属棒经过第一、二级区域的加速度大小之比 ；
（3）金属棒从静止开始经过两级区域推进后的速度大小v。
【变式1】（2023·海南·统考模拟预测）如图所示，两根长度均为 、质量均为 的平行长直导线 水平
放置在倾角为 的光滑斜面上，导线被斜面上的挡板挡住处于平衡状态。现给两导线通入沿图示方向、大
小均为 的恒定电流，同时撤去 的挡板， 仍处于静止状态，已知重力加速度为 。若将 固定，撤去
的挡板，为使 保持静止，可在整个空间施加一垂直于斜面的匀强磁场，则匀强磁场的磁感应强度大小为
（ ）A． B． C． D．
【变式2】（2023·河南·校联考三模）中国的电磁炮研究水平处于世界第一梯队。如图所示为某种电磁炮的
设计原理示意图，电源电动势为E，间距为l的两根倾斜导轨平行放置，轨道平面与水平面成 角，且处于
垂直于导轨平面向上的匀强磁场中，磁场的磁感应强度大小为B，导轨下端通过开关与电源连接。装有炮
弹的导体棒 垂直放置在导轨上，其总质量为m，整个回路的总电阻为R，闭合开关后，弹体会在安培力
的作用下高速发射出去。某次实验中，弹体在离开电磁炮发射轨道之前已达到匀速，炮弹发射出去后，刚
好水平击中目标，忽略空气阻力和各处摩擦的影响，重力加速度为g，求：
（1）弹体在导轨上运动的最大加速度；
（2）目标距离炮口的水平距离为多大。【基础过关】
1．（多选）（2023·全国·校联考模拟预测）磁铁在弹簧的作用下静止于粗糙的斜面上，如图所示在磁铁的
中垂线上某位置放置一根通电直导线，电流方向垂直于纸面向外，此时弹簧处于拉伸状态。已知最大静摩
擦力等于滑动摩擦力，则（ ）
A．通电直导线对磁铁的作用力垂直于斜面向上
B．磁铁受到的摩擦力沿斜面向上
C．若通电直导线的电流方向反向，磁铁仍保持静止
D．若增大通电直导线的电流，则磁铁受到的摩擦力增大
2．（多选）（2023·河北·模拟预测）网上流行很火的一个科技小制作“电磁小车”，如图1所示，用铜制
裸导线绕制成一个长螺线管线圈当轨道，放置或固定在水平桌面上，在一节五号干电池两端各吸附上一枚
柱形磁铁，作为“小车”放于其中，则会发现“小车”在轨道内从一端运动到另一端。现假设制作的电磁
小车在轨道中位置如图2所示，则下列说法正确的是（ ）
A．“小车”将向左运动
B．“小车”将向右运动
C．由于图中“小车”同名磁极相对，若两磁铁完全相同，则不能运动
D．若仅将电池的正负极对调“小车”将反向运动
3．（2023·广东佛山·统考模拟预测）如图，长为 的直导线 被两条平行且等长的绝缘轻绳悬挂于水平
轴 上，其所在区域存在方向垂直指向 的磁场，与 距离相等位置处的磁感应强度 的大小相等
且不随时间变化。导线通以电流 ，静止在图中右侧位置时，轻绳偏离竖直方向的夹角为 ，两绝缘
轻绳与磁场的方向平行，已知直导线 重力为 ，下列说法正确的是（ ）A．此时导线中电流方向由N指向M
B．此时导线所受安培力方向水平向右
C．电流减小，静止后轻绳偏离竖直方向的夹角 增大
D．直导线静止在图中右侧位置处的磁感应强度 的大小为
4．（2023·江苏连云港·统考模拟预测）超远距离输电通常采用特高压直流输电的方式，某段直流输电线路
中三根水平导线a、b、c平行且间距相等，其中a、b导线位于同一水平面内，通入的电流大小为
，方向如图所示。已知通电直导线周围磁感应强度 （ 为磁场中某点到直导线的距离，
为常数），下列说法正确的是（ ）
A．a、b两根导线相互排斥 B．b、c两根导线对a的安培力方向竖直向下
C．a、b两根导线对c的安培力方向竖直向下 D．三根导线在图中三角形中心处的磁感应强度为零
5．（2023·北京昌平·统考二模）如图所示为电流天平，可以用来测量匀强磁场的磁感应强度。它的右臂挂
有一个矩形线圈，匝数为N，底边长为L，下部悬在匀强磁场中，线圈平面与磁场垂直。当线圈中通有电
流I时，调节砝码使两臂达到平衡；然后使电流反向、大小不变，这时需要在左盘中增加质量为m的砝码，
才能使两臂达到新的平衡。所测磁场的磁感强度B的大小为（ ）
A． B． C． D．
6．（2023·山东日照·统考二模）MN、PQ为水平放置、间距为 的平行导轨，左端接有如图所示的电路。
电源的电动势为 ，内阻为 ：小灯泡L的电阻为 。将导体棒ab静置于导轨上，整个装置处在匀强磁场中，磁感应强度大小为 ，方向与导体棒垂直且与水平导轨平面的夹角 ，匀质导体棒质量为
，阻值为 。闭合开关S后，导体棒恰好未滑动。已知导体棒和导轨间的动摩擦因数 ，最
大静摩擦力等于滑动摩擦力，且不计导轨的电阻， 取 ， 。则（ ）
A．此时滑动变阻器接入电路中的电阻为
B．流过灯泡的电流大小为
C．导体棒受到的安培力大小为
D．若将滑动变阻器的滑片向左移动，则导体棒仍会静止
7．（2023·广东·模拟预测）如图所示，两平行导轨均由相互垂直的两段构成，导轨间距为L，两段导轨所
在平面内只存在与该部分导轨所在平面垂直的匀强磁场，磁感应强度大小分别为 （方向未知），左
侧导轨倾角为 ，右侧导轨倾角为 ，两长度均为L且质量相等的导体棒 垂直放置在左、
右两侧导轨上，当导轨下端接一电源时两导体棒均静止，已知导体棒 的电阻之比为1∶2，
，忽略导轨及电源的内阻，不计一切摩擦。则下列说法正确的是（ ）
A．两磁场方向均垂直所在导轨平面向上
B．
C．导体棒 所受安培力大小相等
D．导体棒 对导轨的压力大小之比为3∶4
8．（2021·新疆·统考一模）如图，金属线框ACB放置在磁感应强度大小为B的匀强磁场中，线框平面与磁
场方向（垂直于纸面向外）垂直，AC=CB=L，∠ACB=90°，A、B两点等高。若通以图示方向的电流，从A
端流入的电流大小为I，则线框受到的安培力（ ）
A．方向沿纸面向上，大小为2BIL B．方向沿纸面向上，大小为 BILC．方向沿纸面向下，大小为2BIL D．方向沿纸面向下，大小为 BIL
9．（2022·广东茂名·统考模拟预测）边长L的硬轻质正三角形导线框abc置于竖直平面内，ab边水平，绝
缘细线下端c点悬挂重物，匀强磁场大小为B垂直纸面向里。现将a、b接在恒恒定电流的正负极上，当
ab边的电流强度为I，重物恰好对地无压力，则重物重力的大小为（ ）
A．BIL B．2BIL C． D．
10．（2023·北京丰台·统考二模）如图所示，两根间距为 的平行金属导轨在同一水平面内，质量为 的金
属杆b垂直放在导轨上。整个装置处于磁感应强度为 的匀强磁场中，磁场方向与金属杆垂直且与导轨平
面成 角斜向上。闭合开关S，当电路电流为 时，金属杆ab处于静止状态，重力加速度为 。求：
（1）金属杆ab受到的安培力大小 ；
（2）导轨对金属杆ab的支持力大小 ；
（3）滑动变阻器的滑片P向右移动，金属杆ab受到的支持力减小，金属杆ab仍保持静止。某同学认为：
由于金属杆ab受到的支持力减小，所以它受到的摩擦力减小。你是否同意该同学的说法，请分析说明。【能力提升】
1．（2023·江苏盐城·盐城中学校考三模）通电直导线ab的质量为m，长为l，用两根细线把导线ab水平吊
起，导线上的电流为I，方向如图所示。在竖直方向加一个方向向上的匀强磁场，磁感应强度为B，导线处
于平衡时悬线与竖直方向成=30角，下列说法正确的是（ ）
A．mg= BIl
B．悬线的拉力T= mg
C．若增大磁感应强度，则悬线的偏角将不变
D．若将导线ab拉到最低处由静止释放，则导线ab可摆过的最大角度为60
2．（2023·河北·校联考模拟预测）研究表明：通电长直导线周围某点磁场的磁感应强度大小与该点到导线
的距离成反比。如图所示，a、b、c三根相互平行的水平长直导线通有大小相等且方向相同的电流 ，
为导线a、b、c上的三个点，连接三点构成的三角形为等腰直角三角形 ，且与三根导
线均垂直， 为 连线的中点，测得 处的磁感应强度大小为 。逆着电流方向观察三角形 ，不计
其他磁场的影响，则下列判断正确的是（ ）
A． 点的磁感应强度方向斜向左上方 B．导线b受到的安培力方向竖直向上
C． 点的磁感应强度大小为 D．在 的连线上存在磁感应强度为零的位置
3．（2023·甘肃·统考三模）可用来测量匀强磁场的磁感应强度方法比较多，如图所示是利用电流天平测量
匀强磁场的磁感应强度的一种方法。它的右臂挂着等腰梯形线圈，且2ab=cd=2l，匝数为n，线圈的底边水
平，一半的高度处于方框内的匀强磁场中，磁感应强度B的方向与线圈平面垂直。当线圈中通入顺时针电
流I时，调节砝码使两臂达到平衡。然后使电流反向，大小不变。在左盘中增加质量为m的砝码时，两臂
再次达到新的平衡，则（ ）A．方框内磁场方向垂直纸面向里，磁感应强度
B．方框内磁场方向垂直纸面向外，磁感应强度
C．方框内磁场方向垂直纸面向里，磁感应强度
D．方框内磁场方向垂直纸面向外，磁感应强度
4．（2023·湖北武汉·统考模拟预测）在方向竖直向上、磁感强度大小为B的匀强磁场中，当金属棒中通以
恒定电流I、金属棒静止时，两细线偏离竖直方向的偏角均为 ，如图所示。已知金属棒ab的质量为m、
长度为L，重力加速度大小为g，关于恒定电流I的大小和方向，下列说法正确的是（ ）
A． ，从a到b B． ，从b到a
C． ，从a到b D． ，从b到a
5．（2023·云南曲靖·统考二模）质量均匀分布的直导体棒放置于四分之一的光滑圆弧轨道上，其截面如图
所示。导体棒中通有电流强度大小为I的电流，空间存在磁感应强度大小为B的匀强磁场，磁场的方向竖
直向上。导体棒平衡时，导体棒与圆心的连线跟竖直方向的夹角为 ），轨道对导体棒的弹力为 。
下列说法正确的是（ ）
A．若仅将电流强度I缓慢增大，则θ逐渐减小B．若仅将电流强度I缓慢增大，则 逐渐减小
C．若仅将磁场方向沿逆时针缓慢转过 ，则 逐渐增大再减小
D．若仅将磁场方向沿逆时针缓慢转过 ，则θ逐渐增大再减小
6．（2023·陕西安康·统考模拟预测）如图所示，质量为m、长为L的导体棒电阻为 ，初始时静止于光滑
的水平轨道上，电源电动势为E，内阻不计。匀强磁场的磁感应强度为B，其方向与轨道平面成 角斜向
上方，开关闭合后导体棒开始运动，则（ ）
A．导体棒向左运动
B．开关闭合瞬间导体棒 的加速度为
C．开关闭合瞬间导体棒 所受安培力为
D．开关闭合瞬间导体棒 所受安培力为
7．（2023·湖南株洲·统考三模）如图所示的电路中，恒流源能提供图示方向、大小为 的恒定电流。质量
为 的导体棒垂直放置在水平导轨 上，两导轨平行且相距为 ，导体棒与水平导轨间的动摩擦因
数为 ，导体右端均与两个相同的竖直光滑半圆形轨道平滑连接与 两点，半圆形轨道半径为 ，
导体棒初始位置与 相距为 ，重力加速度为 ，则下列说法中正确的是（ ）
A．若在水平轨道间加水平向右的匀强磁场 ，则导体棒初始开始运动时的加速度为
B．若要使导体棒在水平轨道上做匀速运动，则所加磁场 最小时的方向应为左上，与竖直方向夹角为
C．若在水平轨道间加竖直向上的匀强磁场 ，则导体棒刚进入圆弧轨道时对轨道的压力大小为
D．若要使导体棒刚好到达圆弧轨道的最高点，则在水平轨道间所加竖直向上的磁场的最小值为8．（多选）（2023·福建宁德·福建省福安市第一中学校考一模）如图甲所示为安装在某特高压输电线路上
的一个六分导线间隔棒，图乙为其截面图。间隔棒将6条输电导线分别固定在一个正六边形的顶点a、b、
c、d、e、f上，O为正六边形的中心。已知通电导线在周围形成磁场的磁感应强度与电流大小成正比，与
到导线的距离成反比，某瞬时，6条输电导线中通过垂直纸面向外，大小相等的电流，其中a导线中的电
流对b导线中电流的安培力大小为F，该时刻（ ）
A．O点的磁感应强度为零
B．b、c、d、e、f处5根导线在a处产生的磁场磁感应强度方向沿aO，由a指向O
C．c导线所受安培力方向沿Oc指向c
D．a导线所受安培力为2.5F
9．（2023·甘肃·统考二模）2022年6月17日，我国第三艘航母“福建舰”正式下水，“福建舰”配备了
目前世界上最先进的“电磁弹射”系统。“电磁弹射”系统的具体实现方案有多种，并且十分复杂。一种
简化的物理模型如图所示，电源和一对足够长平行金属导轨M、N分别通过单刀双掷开关K与电容器相连。
电源的电动势 ，内阻不计。两条足够长的导轨相距 且水平放置于磁感应强度 的
匀强磁场中，磁场方向垂直于导轨平面且竖直向下，电容器的电容 。现将一质量为 ，电
阻为 的金属滑块垂直放置于导轨的滑槽内，分别与两导轨良好接触。将开关K置于a端让电容器
充电，充电结束后，再将开关K置于b端，金属滑块会在电磁力的驱动下运动。在电容器放电过程中，金
属滑块两端电压与电容器两极板间电压始终相等。不计导轨和电路其他部分的电阻，不计电容器充、放电
过程中电磁辐射和导轨产生的磁场对滑块的作用，忽略金属滑块运动过程中的一切摩擦阻力。求：
（1）在开关K置于b端的瞬间，金属滑块加速度的大小；
（2）金属滑块的最大速度。10．（2022·浙江·校联考模拟预测）如图所示，间距为 的足够长平行导轨所在平面与水平面之间的夹
角 ，将一根长为 、质量为 的导体棒垂直放置在导轨上，导体棒中通有大小为 、方向从
a向b的电流。已知导轨与金属棒之间的动摩擦因数为0.5，磁感应强度大小为 ，求：
（1）若磁场方向竖直向上，则导体棒所受安培力的方向及大小；；
（2）在上一问中，导体棒的加速度大小；
（3）磁场方向、大小均改变，导体棒始终保持静止状态时，求当摩擦力最小时磁感应强度的最小值。【真题感知】
1．（多选）（2021·重庆·高考真题）某同学设计了一种天平，其装置如图所示。两相同的同轴圆线圈
水平固定，圆线圈P与 、N共轴且平行等距。初始时，线圈 通以等大反向的电流后，在线
圈P处产生沿半径方向的磁场，线圈P内无电流且天平平衡。设从上往下看顺时针方向为正向。当左托盘
放入重物后，要使线圈P仍在原位置且天平平衡，可能的办法是（ ）
A．若P处磁场方向沿半径向外，则在P中通入正向电流
B．若P处磁场方向沿半径向外，则在P中通入负向电流
C．若P处磁场方向沿半径向内，则在P中通入正向电流
D．若P处磁场方向沿半径向内，则在P中通入负向电流
2．（2022·湖北·统考高考真题）如图所示，两平行导轨在同一水平面内。一导体棒垂直放在导轨上，棒与
导轨间的动摩擦因数恒定。整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平
向右方向的夹角θ可调。导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方
向，可以使导体棒沿导轨做匀加速运动或匀减速运动。已知导体棒加速时，加速度的最大值为 g；减速
时，加速度的最大值为 g，其中g为重力加速度大小。下列说法正确的是（ ）
A．棒与导轨间的动摩擦因数为
B．棒与导轨间的动摩擦因数为
C．加速阶段加速度大小最大时，磁场方向斜向下，θ=60°
D．减速阶段加速度大小最大时，磁场方向斜向上，θ=150°
3．（2022·湖南·统考高考真题）如图（a），直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO′上，
其所在区域存在方向垂直指向OO′的磁场，与OO′距离相等位置的磁感应强度大小相等且不随时间变化，
其截面图如图（b）所示。导线通以电流I，静止后，悬线偏离竖直方向的夹角为θ。下列说法正确的是（
）A．当导线静止在图（a）右侧位置时，导线中电流方向由N指向M
B．电流I增大，静止后，导线对悬线的拉力不变
C．tanθ与电流I成正比
D．sinθ与电流I成正比
4．（2022·天津·高考真题）直流电磁泵是利用安培力推动导电液体运动的一种设备，可用图1所示的模型
讨论其原理，图2为图1的正视图。将两块相同的矩形导电平板竖直正对固定在长方体绝缘容器中，平板
与容器等宽，两板间距为 ，容器中装有导电液体，平板底端与容器底部留有高度可忽略的空隙，导电液
体仅能从空隙进入两板间。初始时两板间接有直流电源，电源极性如图所示。若想实现两板间液面上升，
可在两板间加垂直于 面的匀强磁场，磁感应强度的大小为 ，两板间液面上升时两板外的液面高度变
化可忽略不计。已知导电液体的密度为 、电阻率为 ，重力加速度为 。
（1）试判断所加磁场的方向；
（2）求两板间液面稳定在初始液面高度2倍时的电压 ；
（3）假定平板与容器足够高，求电压 满足什么条件时两板间液面能够持续上升。5．（2022·全国·统考高考真题）光点式检流计是一种可以测量微小电流的仪器，其简化的工作原理示意图
如图所示。图中A为轻质绝缘弹簧，C为位于纸面上的线圈，虚线框内有与纸面垂直的匀强磁场；M为置
于平台上的轻质小平面反射镜，轻质刚性细杆D的一端与M固连且与镜面垂直、另一端与弹簧下端相连，
为圆弧形的、带有均匀刻度的透明读数条， 的圆心位于M的中心。使用前需调零:使线圈内没有电
流通过时，M竖直且与纸面垂直；入射细光束沿水平方向经 上的O点射到M上后沿原路反射。线圈通
入电流后弹簧长度改变，使M发生倾斜，入射光束在M上的入射点仍近似处于 的圆心，通过读取反射
光射到 上的位置，可以测得电流的大小。已知弹簧的劲度系数为k，磁场磁感应强度大小为B，线圈C
的匝数为N。沿水平方向的长度为l，细杆D的长度为d，圆弧 的半径为r﹐ ，d远大于弹簧长度
改变量的绝对值。
（1）若在线圈中通入的微小电流为I，求平衡后弹簧长度改变量的绝对值 及 上反射光点与O点间的
弧长s；
（2）某同学用此装置测一微小电流，测量前未调零，将电流通入线圈后， 上反射光点出现在O点上方，
与O点间的弧长为 、保持其它条件不变，只将该电流反向接入，则反射光点出现在О点下方，与O点间
的弧长为 。求待测电流的大小。
