第12.14 讲 霍尔效应
【知识点精讲】

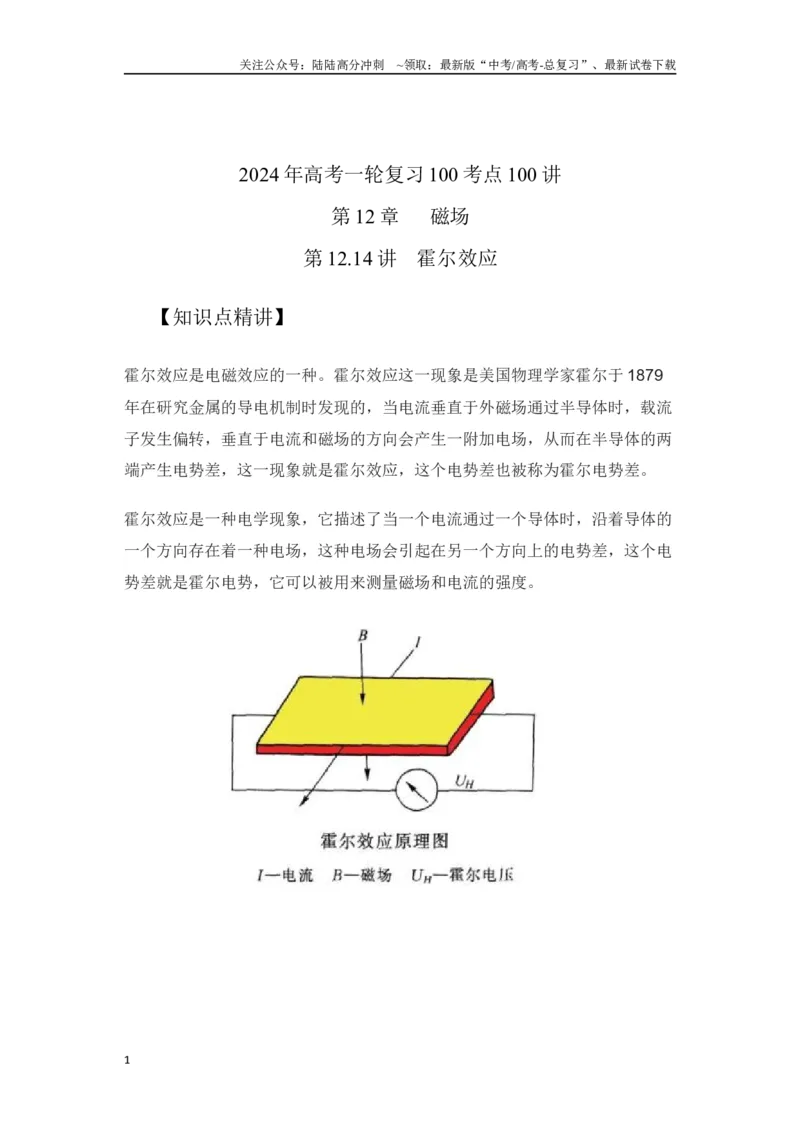

霍尔效应是电磁效应的一种。霍尔效应这一现象是美国物理学家霍尔于1879
年在研究金属的导电机制时发现的，当电流垂直于外磁场通过半导体时，载流
子发生偏转，垂直于电流和磁场的方向会产生一附加电场，从而在半导体的两
端产生电势差，这一现象就是霍尔效应，这个电势差也被称为霍尔电势差。
霍尔效应是一种电学现象，它描述了当一个电流通过一个导体时，沿着导体的
一个方向存在着一种电场，这种电场会引起在另一个方向上的电势差，这个电
势差就是霍尔电势，它可以被用来测量磁场和电流的强度。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【方法归纳】
霍尔效应的两个关键
(1)电势高低的判断：如图所示，导体中的电流I 向右时，根据左手定则可得，若自由
电荷是电子，则下表面A′的电势高，若自由电荷是正电荷，则下表面A′的电势低。
(2)霍尔电压的计算：导体中的自由电荷(电荷量为q)在洛伦兹力作用下偏转，A、A′间
出现电势差，当自由电荷所受电场力和洛伦兹力平衡时，A、A′间的电势差(U)就保持稳定，
由qvB＝q，I＝nqvS，S＝hd，联立得U＝＝k，k＝称为霍尔系数。
【最新高考题精练】
1．（2023 年1 月浙江选考·8）某兴趣小组设计的测量大电流的装置如图所示，通有电流I
的螺绕环在霍尔元件处产生的磁场
，通有待测电流
的直导线
垂直穿过螺绕
环中心，在霍尔元件处产生的磁场
．调节电阻R，当电流表示数为
时，元件
输出霍尔电压
为零，则待测电流
的方向和大小分别为（ ）
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
2.(2019·天津高考)笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。当显示
屏开启时磁体远离霍尔元件，电脑正常工作；当显示屏闭合时磁体靠近霍尔元件，屏幕熄
灭，电脑进入休眠状态。如图所示，一块宽为a、长为c 的矩形半导体霍尔元件，元件内
的导电粒子是电荷量为e 的自由电子，通入方向向右的电流时，电子的定向移动速度为
v。当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后
表面间出现电压U，以此控制屏幕的熄灭。则元件的( )
A．前表面的电势比后表面的低
B．前、后表面间的电压U 与v 无关
C．前、后表面间的电压U 与c 成正比
D．自由电子受到的洛伦兹力大小为
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
3（浙江高考题）. 压力波测量仪可将待测压力波转换成电压信号，其原理如图1 所示，
压力波p（t）进入弹性盒后，通过与铰链O 相连的“
”型轻杆L，驱动杆端头A 处的微
型霍尔片在磁场中沿x 轴方向做微小振动，其位移x 与压力p 成正比（x =αp,α >0）。霍
尔片的放大图如图2 所示，它由长×宽×厚=a×b×d，单位体积内自由电子数为n 的N 型半
导体制成，磁场方向垂直于x 轴向上，磁感应强度大小为B = B0(1- β|x|)，β >0。无压
力波输入时，霍尔片静止在x=0 处，此时给霍尔片通以沿C1C2方向的电流I，则在侧面上
D1、D2两点间产生霍尔电压U0.
（1）指出D1、D2两点那点电势高；
（2）推导出U0与I、B0之间的关系式（提示：电流I 与自由电子定向移动速率v 之间关系
为I=nevbd，其中e 为电子电荷量）；
（3）弹性盒中输入压力波p（t），霍尔片中通以相同的电流，测得霍尔电压UH随时间t
变化图像如图3，忽略霍尔片在磁场中运动场所的电动势和阻尼，求压力波的振幅和频率。
（结果用U0、U1、t0、α、及β）
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【最新模拟题精练】
1 . (2023 北京海淀二模)如图所示，一块长为a、宽为b、高为c 的长方体半导体器件，其
内载流子数密度为n，沿
方向通有恒定电流I。在空间中施加一个磁感应强度为B、方
向沿-x 方向的匀强磁场，半导体上、下表面之间产生稳定的电势差U，下列说法正确的是
（ ）
A. 若载流子
负电荷，则上表面电势高于下表面电势
B. 仅增大电流I，电势差U 可以保持不变
C. 半导体内载流子所受洛伦兹力的大小为
D. 半导体内载流子定向移动的速率为
2.（2023 湖南怀化二模） 如图甲所示为利用霍尔元件制作的位移传感器。将霍尔元件置
于两块磁性强弱相同、同名磁极相对放置的磁体正中间，以中间位置为坐标原点建立如图
乙所示的空间坐标系。当霍尔元件沿
轴方向移动到不同位置时，将产生不同的霍尔电压
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
U，通过测量电压U 就可以知道位移
。已知沿
轴方向磁感应强度大小
（
为
常数，且
>0），电流 I 沿
方向大小不变。该传感器灵敏度
，要使该传感器的灵
敏度变大，下列措施可行的是（ ）
A. 把霍尔元件沿
方向的厚度变小
B. 把霍尔元件沿
方向的高度变大
C. 把霍尔元件沿
方向的长度变大
D. 把霍尔元件沿
方向的高度变小
3. （2023 辽宁本溪期中）霍尔元件是一种重要的磁传感器，可用在多种自动控制系统中。
长方体半导体材料厚为a、宽为b、长为c，以长方体三边为坐标轴建立坐标系xyz，如图
所示。半导体中有电荷量均为e 的自由电子与空穴两种载流子，空穴可看作带正电荷的自
由移动粒子，单位体积内自由电子和空穴的数目分别为n 和p。当半导体材料通有沿
方向的恒定电流后，某时刻在半导体所在空间加一沿
方向的匀强磁场，磁感应强度大
小为B，于是在z 方向上很快建立稳定电场，称其为霍尔电场，已知电场强度大小为E，
沿
方向，不计载流子的重力。则关于这种霍尔材料认识正确的是（ ）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A. 刚加磁场瞬间，两种载流子在z 方向上受到的洛伦兹力方向相反
B. 建立稳定霍尔电场后两种载流子在z 方向形成的电流大小相等、方向相反
C. 建立稳定霍尔电场后两种载流子在z 方向上受到洛伦兹力和霍尔电场力的合力方向相
同
D. 若自由电子定向移动在沿
方向上形成的电流为
，自由电子在z 方向上受到的洛
伦滋力和霍尔电场力合力大小为
4. （2023 浙江台州二模） 笔记本电脑机身和显示屏分别装有霍尔元件和磁体，实现开
屏变亮，合屏熄灭。图乙为一块利用自由电子导电，长、宽、高分别为a、b、c 的霍尔元
件，电流方向向右。当合上显示屏时，水平放置的元件处于竖直向下的匀强磁场中，元件
前、后表面间产生电压，当电压达到某一临界值时，屏幕自动熄灭。则元件的（ ）
A. 合屏过程中，前表面的电势比后表面的低
B. 开屏过程中，元件前、后表面间的电压变大
C. 若磁场变强，可能出现闭合屏幕时无法熄屏
D. 开、合屏过程中，前、后表面间
电压U 与b 无关
5．(多选)自行车速度计利用霍尔效应传感器获知自行车的运动速率，如图甲所示，
自行车前轮上安装一块磁铁，轮子每转一圈，这块磁铁就靠近传感器一次，传感器会输出
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
一个脉冲电压。图乙为霍尔元件的工作原理图，当磁场靠近霍尔元件时，导体内定向运动
的自由电荷在洛伦兹力作用下偏转，最终使导体在与磁场、电流方向都垂直的方向上出现
电势差，即为霍尔电势差。下列说法正确的是( )
A．根据单位时间内的脉冲数和自行车车轮的半径即可获知车速大小
B．自行车的车速越大，霍尔电势差越高
C．图乙中霍尔元件的电流I 是由正电荷定向运动形成的
D．如果长时间不更换传感器的电源，霍尔电势差将减小
6. （2022 山东淄博二模）如图甲是判断检测电流
大小是否发生变化的装置，该检测电
流在铁芯中产生磁场，其磁感应强度与检测电流
成正比，现给金属材料制成的霍尔元件
（如图乙，其长、宽、高分别为a、b、d）通以恒定工作电流I，通过右侧电压表的示数
来判断
的大小是否发生变化，下列说法正确的是（ ）
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A. N 端应与电压表的“+”接线柱相连
B. 要提高检测灵敏度可适当减小宽度b
C. 如果仅将检测电流反向，电压表的“+”、“—”接线柱连线位置无需改动
D. 当霍尔元件尺寸给定，工作电流I 不变时，电压表示数变大，说明检测电流
变大
7. （2022 山东济南5 月模拟）如图甲所示为利用霍尔元件制作的位移传感器。将霍尔元
件置于两块磁性强弱相同、同名磁极相对放置的磁体正中间，以中间位置为坐标原点建立
如图乙所示的空间坐标系。当霍尔元件沿
轴方向移动到不同位置时，将产生不同的霍尔
电压 U，通过测量电压U 就可以知道位移
。已知沿
轴方向磁感应强度大小
（
为常数，且
>0），电流 I 沿
方向大小不变。该传感器灵敏度
，要使该传感器
的灵敏度变大，下列措施可行的是（ ）
A. 把霍尔元件沿
方向的厚度变小
B. 把霍尔元件沿
方向的高度变大
C. 把霍尔元件沿
方向的长度变大
D. 把霍尔元件沿
方向的高度变小
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
8.（12 分）（2021 北京西城模拟）
利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域。
（1）如图1，将一半导体薄片垂直置于磁场B 中，在薄片的两个侧面a、b 间通以电流I 时，
另外两侧c、f 间产生电势差，这一现象称为霍尔效应。其原因是薄片中能够自由移动
的电荷受洛伦兹力的作用向一侧偏转和积累，于是在c、f 间产生霍尔电压UH。
已知半导体薄片的厚度为d，自由电荷的电荷量为q，求薄片内单位体积
中的自由电荷数n。
（2）利用霍尔元件可以进行微小位移的测量。如图2 所示，将两块完全相同的磁体
同极相对放置，在两磁体间的缝隙中放入图1 所示的霍尔元件，当霍尔元件处
于中间位置时，霍尔电压UH为0，将该点作为位移的零点。当霍尔元件沿着x
轴方向移动时，则有霍尔电压输出。
若该霍尔元件是电子导电的，在霍尔元件中仍通以由a 向b 的电流，那么
如何由输出的霍尔电压判断霍尔元件由中间位置沿着x 轴向哪个方向移动？请
分析说明。
（3）自行车测速码表的主要工作传感器也是霍尔传感器。如图3，霍尔元件固定在
自行车前叉一侧，一块强磁铁固定在一根辐条上。当强磁铁经过霍尔元件时，
使其产生电压脉冲。已知自行车在平直公路上匀速行驶，车轮与地面间无滑动，
车轮边缘到车轴的距离为r。
图1
f
c
b
a
d
B
UH
I
I
图2
c
f b
N
S
x
a
S
N
图3
强磁铁
霍尔元件
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
a. 若单位时间内霍尔元件检测到m 个脉冲，求自行车行驶的速度大小v。
b. 图4 中的两幅图哪个可以大致反映自行车正常行驶过程中车轮边缘一点相对
地面的运动轨迹？请说明理由。
9. （2021 北京顺义区二模）2016 年诺贝尔物理学奖颁发给了三位美国科学家，以表彰他
们将拓扑概念应用于物理研究所做的贡献。我们知道，按导电性能不同传统材料大致
可分为导体和绝缘体两类，而拓扑绝缘体性质独特，它是一种边界上导电、体内绝缘
的新型量子材料。例如，在通常条件下石墨烯正常导电，但在温度极低、外加强磁场
的情况下，其电导率（即电阻率的倒数）突然不能连续改变，而是成倍变化，此即量
子霍尔效应（关于霍尔效应，可见下文注释）。在这种情况下，电流只会流经石墨烯
边缘，其内部绝缘，导电过程不会发热，石墨烯变身为拓扑绝缘体。但由于产生量子
霍尔效应需要极低温度和强磁场的条件，所以其低能耗的优点很难被推广应用。
2012 年10 月，由清华大学薛其坤院士领衔的中国团队，首次在实验中发现了量子反常
霍尔效应，被称为中国“诺贝尔奖级的发现”。量子反常霍尔效应不需要外加强磁场，
所需磁场由材料本身的自发磁化产生。这一发现使得拓扑绝缘材料在电子器件中的广
泛应用成为可能。
注释：霍尔效应是指将载流导体放在匀强磁场中，当磁场方向与电流方向垂直时，导
体将在与磁场、电流垂直的方向上形成电势差。
根据以上材料推断，下列说法正确的是
乙
甲
图4
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A.拓扑绝缘体导电时不具有量子化的特征
B.霍尔效应与运动电荷在磁场中所受的洛伦兹力无关
C.在量子反常霍尔效应中运动电荷不再受磁场的作用
D.若将拓扑绝缘材料制成电脑芯片有望解决其工作时的发热问题
10.如图所示,1、2、3、4 是霍尔元件上的四个接线端.毫安表检测输入霍尔元件的电流,毫
伏表检测霍尔元件输出的电压.已知图中的霍尔元件是正电荷导电,当开关
闭合后,电
流表A 和电表B、C 都有明显示数,下列说法中正确的是( )
A.电表B 为毫伏表,电表C 为毫安表
B.接线端2 的电势低于接线端4 的电势
C.保持
不变,适当减小
,则毫伏表的示数一定增大
D.使通过线圈和霍尔元件的电流大小不变,方向均与原电流方向相反,则毫伏表的示数将保
持不变
11. （2021 年5 月北京海淀期末练习）利用霍尔元件可以进行微小位移的测量。如图所示，
将固定有霍尔元件的物体置于两块磁性强弱相同，两极相对放置的磁体缝隙中，建立如
图乙所示的空间坐标系。保持沿x 轴方向通过霍尔元件的电流I 不变，当物体沿z 轴方
向移动时，由于不同位置处磁感应强度B 不同，霍尔元件将在y 轴方向的上下表面产生
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
不同的霍尔电压UH。当霍尔元件处于中间位置时，磁感应强度B 为零，UH为零。将该
点作为位移的零点。在小范围内，磁感应强度B 的大小和坐标z 成正比，这样就可以把
电压表改装成测量物体微小位移的仪表。下列说法正确的是
A．该仪表只能测量位移的大小，无法确定位移的方向
B．该仪表的刻度线是均匀的
C．若霍尔元件中导电的载流子为电子，则当△z＜0 时，下表面电势高
D．电流I 越大，霍尔电压UH越小
12．霍尔元件广泛应用于生产生活中，有的电动自行车上控制速度的转动把手就应用了霍
尔元件，这种转动把手称为“霍尔转把”。“霍尔转把”内部有永久磁铁和霍尔器件等，
截面如图。开启电动自行车的电源时，在霍尔器件的上下面之间就有一个恒定电流I，
如图。将“霍尔转把”旋转，永久磁铁也跟着转动，施加在霍尔器件上的磁场就发生变
化，霍尔器件就能输出变化的电势差U。这个电势差是控制车速的，电势差与车速的关
系如图。以下叙述正确的是（ ）
A．若霍尔元件的自由电荷是自由电子，则
端的电势高于
端的电势
B．若改变霍尔器件上下面之间的恒定电流I 的方向，将影响车速控制
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．其他条件不变，仅增大恒定电流I，可使电动自行车更容易获得最大速度
D．按第一张图顺时针均匀转动把手，车速减小
