2024-2025学年人教版物理八年级上册单元及期末考试核心素养情境AB卷
14.2024-2025学年上学期人教版物理八上期末考试情境测试B卷
试卷满分100分，答题时间90分钟
一、选择题（本大题有10小题，每小题3分，共30分）

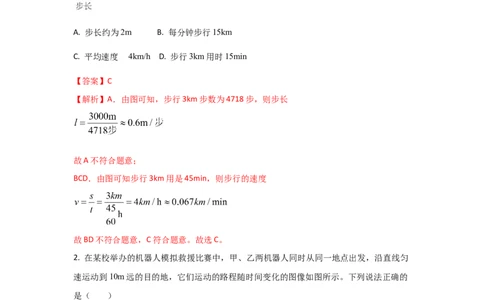

1. 小苏步行的部分信息如图，根据信息可推测此过程小苏（ ）
A. 步长约为2m B. 每分钟步行15km
为
C. 平均速度 4km/h D. 步行3km用时15min
【答案】C
【解析】A．由图可知，步行3km步数为4718步，则步长
故A不符合题意；
BCD．由图可知步行3km用是45min，则步行的速度
故BD不符合题意，C符合题意。故选C。
2. 在某校举办的机器人模拟救援比赛中，甲、乙两机器人同时从同一地点出发，沿直线匀
速运动到10m远的目的地，它们运动的路程随时间变化的图像如图所示。下列说法正确的
是（ ）
A. 甲的速度大小为4m/s B. 乙的速度大小为2m/s
C. 甲的运动时间比乙多1s D. 甲的运动时间比乙少2s【答案】B
【解析】A．甲运动10m用了4s，速度为
故A错误；
B．乙运动10m用了5s，速度为
故B正确；
CD．甲用了4s，乙用了5s，故甲的运动时间比乙少了1s，故CD错误。故选B。

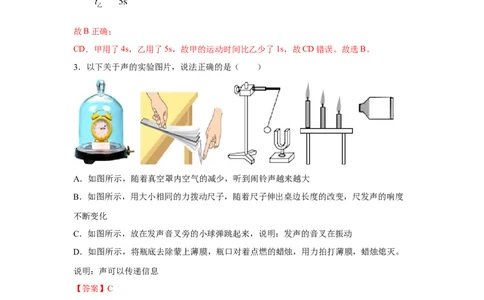

3．以下关于声的实验图片，说法正确的是（ ）
A．如图所示，随着真空罩内空气的减少，听到闹铃声越来越大
B．如图所示，用大小相同的力拨动尺子，随着尺子伸出桌边长度的改变，尺发声的响度
不断变化
C．如图所示，放在发声音叉旁的小球弹跳起来，说明：发声的音叉在振动
D．如图所示，将瓶底去除蒙上薄膜，瓶口对着点燃的蜡烛，用力拍打薄膜，蜡烛熄灭。
说明：声可以传递信息
【答案】C
【解析】（1）声音的传播需要介质，真空不能传声。
（2）声音的高低叫音调，音调与发声体振动的频率有关。
（3）声音是由物体的振动产生的。
（4）声音可以传递能量。
A.随着真空罩内空气的减少，空气越来越稀薄，听到闹铃声越来越小，故A错误；
B.用大小相同的力拨动尺子，随着尺子伸出桌边长度的改变，尺发声的音调不断变化，响
度不变，故B错误；C.放在发声音叉旁的小球弹跳起来，说明：发声的音叉在振动，故C正确；
D.将瓶底去除蒙上薄膜，瓶口对着点燃的蜡烛，用力拍打薄膜，蜡烛熄灭。说明：声可以
传递能量，故D错误。
故选：C。

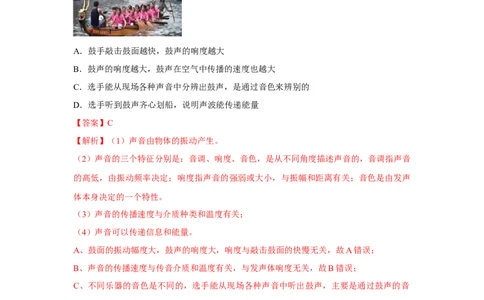

4．中国龙舟公开赛荆州站在古城东门外九龙渊举行，比赛场景如图所示。下列说法正确的
是（ ）
A．鼓手敲击鼓面越快，鼓声的响度越大
B．鼓声的响度越大，鼓声在空气中传播的速度也越大
C．选手能从现场各种声音中分辨出鼓声，是通过音色来辨别的
D．选手听到鼓声齐心划船，说明声波能传递能量
【答案】C
【解析】（1）声音由物体的振动产生。
（2）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音
的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声
体本身决定的一个特性。
（3）声音的传播速度与介质种类和温度有关；
（4）声音可以传递信息和能量。
A、鼓面的振动幅度大，鼓声的响度大，响度与敲击鼓面的快慢无关，故A错误；
B、声音的传播速度与传音介质和温度有关，与发声体响度无关，故B错误；
C、不同乐器的音色是不同的，选手能从现场各种声音中听出鼓声，主要是通过鼓声的音
色来辨别的，故C正确；
D、“选手听到鼓声齐心划船”这一现象说明声波能传递信息，故D错误。
故选：C。
5. 国家速滑馆在冬奥会历史上首次采用“二氧化碳跨临界直冷制冰”技术。技术原理简化
如图，下列说法正确的是（ ）A. CO 经过压缩机时温度降低 B. CO 经过冷凝器时发生凝华
2 2
C. CO 经过膨胀阀时发生升华 D. CO 经过蒸发器时吸收热量
2 2
【答案】D
【解析】A．CO 经过压缩机时，活塞压缩气体，对气体做功，机械能转化为内能，气体内
2
能增加，温度升高，故A错误；
B．气态CO 经过冷凝器变为液态CO，发生的是液化，故B错误；
2 2
C．液态CO 经过膨胀阀变为气态，发生的是汽化，故C错误；
2
D．液态CO 经过蒸发器变为气态，发生的是汽化现象，汽化吸热，故D正确。
2

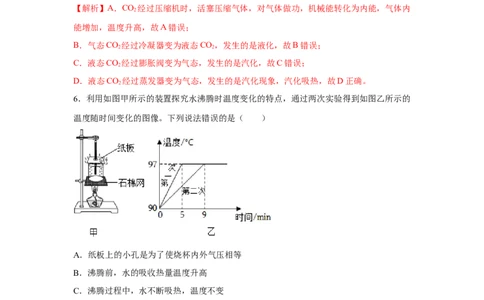

6．利用如图甲所示的装置探究水沸腾时温度变化的特点，通过两次实验得到如图乙所示的
温度随时间变化的图像。下列说法错误的是（ ）
A．纸板上的小孔是为了使烧杯内外气压相等
B．沸腾前，水的吸收热量温度升高
C．沸腾过程中，水不断吸热，温度不变
D．由图乙可知第一次实验用水质量较大
【答案】D
【解析】水沸腾时，继续加热，温度不变；沸点与气压的关系：沸点随气压的增大而升高
随气压的减小而降低；只减少水的质量，只是从开始加热到沸腾的时间变短，不会改变水
的沸点。
A．实验中若在烧杯上加盖密闭，气压升高，水的沸点会升高，所以设计一个小孔是为了
使杯内外气压平衡，故A正确；B．沸腾前，水吸收热量，温度升高，故B正确；
C．水在沸腾前，水不断吸热，水的温度上升，沸腾过程中，水不断吸热，水的温度不变，
故C正确；
D．由图乙可知，两次水的初温和末温相同，第一次实验水加热到沸腾的时间较短，第一
次水吸收的热量较少可知第一次实验用水质量较小，故D错误。
故选：D。
7．下列现象中可以利用光的直线传播知识解释的是（ ）
A．平面镜成像 B．海市蜃楼 C．池水变浅 D．小孔成像
【答案】D
【解析】A．平面镜成像是光的反射现象，故A不符合题意；
B．海市蜃楼是地球上物体反射的光经密度不均匀的大气折射而形成的虚像，故B不符合题
意；
C．池水变浅是光的折射现象，看到的是池底的虚像，故C不符合题意；
D．小孔成像，属于光的直线传播形成的，故D符合题意。故选D。
8. 如图的示意图中，能反映宇宙银河系、太阳系之间大小关系的是（ ）
A B C D
【答案】C
【解析】由太阳是银河系中数以千亿计的恒星中的一颗，而银河系又只是浩瀚宇宙中普通
的一员，可以判断宇宙>银河系>太阳系。故选C。
9. “超级月亮”比正常时的月亮要大百分之二十，亮度也有所增加，某天文爱好者为了研
究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是
（ ）A．它的物镜和显微镜的物镜作用相同
B．它的物镜相当于放大镜，用来把像放大
C．它的物镜的作用是使远处的物体在焦点附近成虚像
D．它由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜
【答案】D
【解析】A. 望远镜的物镜是使得无限远处的物体成一个倒立缩小的实像，而显微镜的物镜
是为了使得载物片上的物体成一个放大的实像，故A错误；
B. 望远镜的物镜相当于照相机的镜头，使远处的物体成一个倒立缩小的实像，故B错误；
C. 望远镜的物镜的目的是使得无限远处的物体成一个倒立缩小的实像，故C错误；
D. 望远镜由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜，故D正确。
故选D.
10.为了测量某种液体的密度，小张将液体倒入量筒，利用天平测出液体和量筒的总质量
m，并读出液体的体积V，根据数据绘制出了m﹣V关系图像。下列说法正确的是（ ）
A．该液体密度为1g/cm3 B．该液体密度为1.25g/cm3
C．40cm3的液体质量是60g D．所用量筒的质量为40g
【答案】A
【解析】由图可知，当液体的体积V=20cm3，对应的液体和量筒的总质量为m =40g，则有
总
代入数据 ----①
当液体的体积为V=60cm，对应的液体和量筒的总质量为m =80g，则有
2 总2代入数据 ----②
联立①②可解得 ，
40cm3的液体质量 ；
由上述计算可知，A正确，BCD错误。故选A。
二、填空题（本大题有10小题，每空1分，共23分）
1．如图1所示，物体A的长度是 cm。如图2停表的示数为 s。
【答案】3.00；337.5。
【分析】（1）刻度尺使用之前，需要首先观察其量程、分度值和零刻度线；刻度尺如果发
生零刻度线磨损的情况，可以从某一个完整的刻度开始测量，同时要估读到分度值的下一
位；刻度尺测量时，要放正，视线要与尺面垂直，记录时，既要记下数值，又要记下单位；
（2）根据秒表的结构和刻度盘的单位进行分析，即小刻度盘的单位是 min，大刻度盘的单
位是s，然后读出时间。
【解答】（1）由图甲可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即
刻度尺的分度值为1mm；
物体A左端与0对齐，右端与3.00cm对齐，所以物体A的长度为3.00cm；
（2）由图2可知，停表小盘的分度值是0.5min，指针在5min和6min之间偏向6min一侧；
大盘的分度值是0.1s，而大盘指针在37.5s，因此秒表读数为5min37.5s＝337.5s。
2. 梧州市西堤公园正式开园，为群众提供了锻炼的好去处。甲、乙两位同学沿着西堤公园
直线跑道从同一地点同时同向出发，其s﹣t图像如图所示，则第12s时甲的运动状态为
______（选填“静止”、“匀速直线运动”或“变速直线运动”）；从出发到甲、乙相遇
的这段时间内，甲的平均速度为 _______m/s。【答案】 静止 4
【解析】由图可知，甲车在10s~20s内路程不变，即这个时间段内，甲车处于静止状态，
所以第12s时甲的运动状态为静止。
由图可知，甲、乙两车在15s时相遇，此时甲车运动了60m，所以从出发到甲、乙相遇的
这段时间内，甲的平均速度为
3. （2024广西）在探究晶体熔化时温度的变化规律的实验中，如图所示，此时温度计的读
数为________ ℃。观察到晶体在熔化过程中温度不变，说明晶体在熔化过程中________
（选填“有”或“没有”）固定的熔化温度。
【答案】 45 有
的
【解析】由图可知，温度计 分度值为1℃，此时温度计的读数为45℃。
晶体在熔化过程中吸收热量，温度不变，说明说明晶体在熔化过程中有固定的熔化温度。
4.小明用易拉罐制成一个简易针孔照相机。如图甲所示，小明从实验室借来用发光二极管
制成的“F”字样光源，将“F”字样光源、简易针孔照相机按图乙所示位置放好，小明观
察到塑料膜上所成的像是图丙中的 （填序号），这个像是 （选填“实像”或
“虚像”）。这种针孔照相机的是利用 （选填“光沿直线传播”、“光的反射”或
“光的折射”）来成像的。【答案】②；实像；光沿直线传播。
【解析】使用针孔照相机时，“F”字样光源发出的光通过小孔后，在小孔后面的光屏上形
成倒立的实像，塑料膜上所成的像是图丙中的②。
小孔成像是由于光沿直线传播形成的。
5.（2024苏州） 探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，光
屏上恰好成清晰的像，该像是倒立、_________的实像，此凸透镜的焦距是_________cm。
凸透镜和光屏位置不动，将蜡烛远离凸透镜，给凸透镜“戴上”合适的_________镜，可再
次获得清晰的像。
【答案】 等大 15.0 凹透
【解析】由图可知，物距
u=50.0cm-20.0cm=30.0cm
像距
v=80.0cm-50.0cm=30.0cm
则物距等于像距，根据凸透镜成像规律可知，此时成倒立、等大的实像。
物距等于像距时，有
u=v=2f=30.0cm
解得f=15.0cm。
凸透镜和光屏位置不动，将蜡烛远离凸透镜，物距会变大，像距会变小，为了再次获得清
晰的像，需要使光线向远离凸透镜方向会聚，故需要给凸透镜“戴上”合适的凹透镜。
6．为了测量某凸透镜焦距，小华先在纸上画了一个小于透镜大小的圆环，如图所示，将凸透镜政府太阳光，在其下方距透镜8cm出的白纸上的光斑恰好与圆环重合，当将该透镜远
离白纸垂直移动6cm时，此时白纸上的光斑再次与圆环重合，此过程中光斑的大小
（选填“先变小后变大”或“先变大后变小”），通过计算可以得到该凸透镜的焦距为
cm。
【答案】先变小后变大；11。
【解析】太阳光是平行光，凸透镜正对阳光，平行于主光轴的光线经凸透镜折射后会聚到
主光轴上一个最小、最亮的点，这点是凸透镜的焦点。
由题意可知，当将该透镜远离白纸垂直移动6cm时，此时白纸上的光斑再次与圆环重合，
说明两次白纸上的光斑都不是最小最亮的光斑，也就是说不是凸透镜的焦点，说明凸透镜
的焦点在两次出现光斑的中间，可知此过程中的光斑是先变小后变大，两次光斑之间的距
离为6cm，第1次的光斑距凸透镜焦点距离为8cm，所以凸透镜的焦距为8cm+3cm＝11cm
7. 疫情防控期间，为了控制外来人员出入小区，遂宁很多小区装备了人脸识别系统（如图
所示）。其中摄像机可以自动将镜头前0.4m处的人脸拍摄成数码照片，则摄像机镜头的焦
距应小于 ______（m），该镜头与 ______眼镜属同一类透镜。
【答案】0.2；远视。
【解析】摄像机摄像时应用的原理是物距大于凸透镜二倍焦距时成缩小、倒立的实像。摄
像机可以自动将镜头前0.4m处的人脸拍摄成数码照片，说明0.4m大于二倍焦距，即凸透
镜焦距小于0.2米。
因为摄像机的镜头是一个凸透镜，它是与矫正远视眼的眼镜属于同一类透镜。
8. （2024四川成都）同学们使用天平和量筒测量酱油、盐水和纯净水三种液体的密度。根
据你已有的知识和经验判断，三者中密度最小的是________。将装有适量酱油的烧杯放在
已调平的天平左盘，当右盘中砝码和标尺上的游码如图所示时，天平再次平衡，则酱油和
烧杯的总质量为_________g。【答案】 纯净水 91.2
【解析】由于酱油和盐水都是在水中添加其他物质，所以酱油和盐水的密度都比水的密度
大，故三者中密度最小的是纯净水。
使用天平称量物体质量时，被测物体的质量应是右盘内砝码的总质量再加上游码左边在标
尺上对应的刻度值，由图可知，标尺的分度值为0.2g，游码对应的刻度为1.2g，所以酱油
和烧杯的总质量
m=50g+20g+20g+1.2g=91.2g
9. 某同学借助天平和刻度尺鉴别一实心正方体金属块的组成物质，用天平测出质量是
，用刻度尺测边长如图所示，则金属块的边长是______ ，经计算可知，该金属
块可能是由______（选填“铅”、“铁”或“铝”）组成。（已知 ，
， ）
【答案】 2.00 铝
【解析】如图所示，刻度尺的分度值为0.1cm，刻度尺需要估读到分度值的下一位，故读
数为2.00cm。
该金属块的体积为
该金属块的密度为故该金属块可能是铝。
10. 同学发现冬天水管会“爆裂”，他通过查阅资料获得以下信息：
（1）物体膨胀时如果遇到障碍，会产生很大的力；
（2）金属会热胀冷缩；
（3）水和冰在不同温度下的密度如表所示：
形态 水 冰
温度（℃） 4 3 2 1 0 0
密度（千克/米 0.999 0.999 0.999 0.999 0.999 0.910
3） 8 6 4 1 0 1
①根据表格中温度和密度的数据，得出结论：在 1 个标准大气压下，当 0 ~ 4 ℃ 时，
________；
② 请你指出水管“爆裂”的原因，并写出分析过程_____________。
【答案】 ①. 水的密度从 0℃-4℃会随着温度的升高而增大，发生反常变化 ②. 见解
析
【解析】①根据表格中温度和密度的数据，在标准大气压下，在 0~4 摄氏度时时，水的温
度慢慢升高，而水的密度在慢慢增大，故得出结论：1 个标准大气压下的水在 0~4 摄氏度
时，物质的密度会随着温度的变化而变化，水的密度从 0℃-4℃会随着温度的升高而增大，
发生反常变化。
②冬天水管里面的水由于温度降低而变成冰，冰的密度又小于水的密度，所以冰相对水的
体积增大，发生膨胀，水管由于外界温度降低而收缩，阻碍了这种膨胀，故产生了很大的
力，造成水管“爆裂”。
三、简答题（本大题有2小题，共6分）
1．（2分）简述如何测量一个凸透镜的焦距（写出一种方法即可）。
【答案见解析。
【解析】方法一：找一张白纸和一把刻度尺，在太阳光下移动凸透镜到白纸的距离，使光
在白纸上得到一个最小最亮的光点，用刻度尺测出此时亮点到凸透镜的距离就是该凸透镜
的焦距。
方法二：需要一根蜡烛、凸透镜、光屏及光具座；将蜡烛点燃，将这三者都依次放在光具座上，且使烛焰、凸透镜和光屏三者的中心放在同一高度上，然后移动蜡烛及光屏，直到
在光屏上成等大、倒立的烛焰的像时，这时测量蜡烛到凸透镜的距离，然后再除以2，即
为凸透镜的焦距。
2. （4分）（2024内蒙古包头）我国的青藏铁路是世界上海拔最高的铁路，在冻土区的铁
路两侧安装有许多热棒，如图甲所示。热棒是封闭的中空长棒，上端装有散热片，下端插
在冻土中。里面填充低沸点的液态氨作为“制冷剂”，如图乙所示。液态氨通过与气态氨
的相互变化过程，带走冻土层热量，使冻土层保持低温不会融化，保护路基。请根据以上
信息回答下列问题：
（1）热棒中填充液态氨的原因；
（2）简述氨在热棒中是如何循环工作制冷的。
【答案】（1）见解析；（2）见解析
【解析】（1）热棒中液态氨沸点低，易于发生汽化和液化。
（2）当路基温度升高时，热棒中的液态氨吸热汽化成气态氨，气态氨上升到热棒上端后，
通过散热片将热量散发到空气中，同时液化为液态氨又沉入棒底，这样冻土层的温度变化
较小，就不易熔化。
四、作图题（本大题有3小题，共6分）
1．如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。根据平面镜成
像特点画出点光源S。
【答案】如图所示【解析】先将两条反射光线反向延长交于一点S′（即为点光源在平面镜中的像点），再
通过平面镜作出S′的对称点S，即为点光源S的位置，并连接S与两个反射点画出两条入
射光线。
2. （2024四川成都）如图甲，小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙
所示，AO表示来自小猫的入射光线，O点为入射点，B点为小孟眼睛所在位置。请在图乙
中完成作图：①画出反射光线OB；②根据光的反射定律画出镜面。（镜面用 表示，
保留作图痕迹）
【答案】如图所示
【解析】由于人眼看到的光是从入射点反射过来的，所以连接OB为反射光线，由光的反
射规律可知，反射角等于入射角，所以做∠AOB的角平分线，即为法线，由于法线垂直于
镜面，所以过O点做法线的垂线，即为镜面。
3．一条光线从水中斜射入空气中时，其反射光线如图所示。请在图中画出入射光线、折射
光线的大致位置并标出入射角的度数。【答案】如图所示。
【解析】由图可知，反射光线与水面的夹角为60°，则反射角等于90°﹣60°＝30°，则入射
角等于30°，根据反射角等于入射角，在法线右侧，水面下画出入射光线；
从入射点在法线左侧的空气中画出折射光线，注意折射角大于入射角。
五、实验与探究题（本大题有4小题，共22分）
1. （7分）频闪拍摄是研究物体运动的方式之一。某科创小组用频闪拍摄的方法来“测量
小车运动的平均速度”。如图所示，他们用相机每隔0.5s曝光一次，拍摄了小车在斜面上
下滑的频闪照片。请根据照片信息回答下列问题。
（1）本实验中刻度尺是测量________的工具，刻度尺的分度值是________cm；
（2）小车从A点到C点的路程 ________cm，从A点运动到C点所用时间
________s，小车在AC段的平均速度 ________cm/s；
（3）根据照片信息可判断小车做________直线运动（选填“匀速”或“变速”）；
（4）小组同学经过进一步分析得出结论：小车在C点的动能________D点的动能（选填
“大于”“等于”或“小于”）。
【答案】 （1）长度 1.0 （2） 40.0 1 40.0（3） 变速 （4）小于
【解析】（1）本实验中刻度尺是测量长度的工具，由图可知，刻度尺的分度值是1.0cm。
（2）由图可知，小车从A点到C点的路程为s =80.0cm-40.0cm=40.0cm
AC
因为相机每隔0.5s曝光一次，所以A点运动到C点所用时间为1s。
小车在AC段的平均速度为
（3）根据照片信息，在相同时间内，小车滑行的路程越来越大，所以速度越来越大，所以
小车做加速直线运动。
（4）由（3）可知，小车做加速直线运动，质量不变，所以小车在C点的速度小于D点的
速度，因此小车在C点的动能小于D点的动能。
2．（5分）在化学课上小明学习到工业中酒精提纯都是采用蒸馏法。他想：为什么不依据
水和酒精的凝固点不同而将水和酒精分开呢？为此，他利用家中电冰箱的冷冻室做了如下
实验：将水和少量酒精混合后放入冰箱的冷冻室，每隔2min用温度计测一次混合物的温度，
并观察其状态。小明发现直到混合液全部变成固态后也没有把酒精和水分离开。小明根据
实验数据作出水和酒精混合物的温度随时间变化的图像如图甲所示。
（1）实验过程中，某时刻温度计的示数如图乙所示，此时温度是 ℃
（2）蒸馏法提纯酒精主要依据水和酒精的 不同。
（3）第22min时混合液处于 （选填“固体”“液体”或“固液共存”）状态。
（4）该实验说明在水中加入酒精后，凝固点会 。小明由此联想到在寒冷的冬天，为
了让路上的积雪熔化，护路工人采取在雪地上撒盐的方法，可使雪在较低气温下熔化，这
是因为撒盐后雪的熔点 了。（均选填“升高”或“降低”）
【答案】（1）2；（2）沸点；（3）固体；（4）减小；（5）下降；降低。
【分析】（1）温度计读数时注意观察量程和分度值；
（2）蒸馏法，是基于两种不同物质沸点的差异来实现物质分离的方法；
（3）（4）通过实验图象数据分析解答。
【解答】（1）如图乙所示，温度计分度值是1℃，液柱在0℃以上，温度计示数为2℃。（2）蒸馏法提纯酒精，主要依据水和酒精的沸点不同来实现物质分离。
（3）通过图甲可知，实验过程中，水和酒精的混合液的凝固过程共用了 20min﹣10min＝
10min，则第22min时混合液处于固体状态。
（4）通过图甲可知，混合液在凝固时保持﹣6℃不变，即凝固点是﹣6℃，水在1标准大气
压下的凝固点是0℃，该实验说明在水中加入酒精后，凝固点会降低。寒冷的冬天，为了
让路上积雪熔化，护路工人采取在雪地上撒盐的方法，撒盐后雪的熔点降低，可使雪在较
低气温下熔化。
3. （4分）（2024山西）小明照镜子时，看到镜中自己的像，这个像有什么特点呢？为此
他进行了实验探究。
实验思路：
（1）探究平面镜成像的特点，关键是要确定像的位置和大小；
（2）可选用________作为平面镜观察像，先将点燃的蜡烛置于镜前，再用一支外形相同未
点燃的蜡烛在镜后移动，通过是否与像重合来确定像的位置和大小，进而得到平面镜成像
的特点；
实验过程：
（3）按照实验思路进行操作，观察蜡烛与像完全重合后，在纸上分别标记平面镜、蜡烛和
像的位置，并测量蜡烛和像到平面镜的_______，记录在表格中。试着用光屏承接平面镜后
面的像，观察光屏上能否呈现点燃蜡烛的像；
（4）换用两个相同的跳棋子、两块相同的橡皮重复上述操作。多次实验的目的是
___________；
实验结论：
（5）平面镜所成的像为_______（选填“实”或“虚”）像，像与物体关于镜面对称。
【答案】（2）玻璃板 （3）距离 （4）使结论具有普遍性 （5）虚
的
【解析】（2）实验过程中，用透明 玻璃板代替平面镜，在物体一侧，既能看到蜡烛A
的像，也能看到代替蜡烛A的蜡烛B，当蜡烛A的像和蜡烛B重合时，便于确定像的位置。
（3）为了探究平面镜成像时，像与物到镜面的距离的关系，因此当蜡烛与像完全重合后，在纸上分别标记平面镜、蜡烛和像的位置，并测量蜡烛和像到平面镜的距离。
（4）实验中换用两个相同的跳棋子、两块相同的橡皮重复上述操作，其目的是为了避免单
次试验结果造成的偶然性，使用多次实验让结论具有普遍性。
（5）由上述实验过程可知，将光屏放到像的位置，如果透过玻璃板观察，有可能会把蜡烛
的像误认为在光屏上成像，因而需要不透过玻璃板来观察光屏上有无像，从而确定平面镜
成的是虚像。
4. （6分）（2024江苏盐城）奶奶买了1.7kg的绿豆，准备放入瓶中贮存，至少需要多大
容积的瓶子呢？小明和同学来帮助奶奶想办法。
（1）如图甲所示，将天平放在______桌面上，调节天平平衡。他在调节平衡过程中忘了将
______移至标尺左端的“0”刻度线处。移好后，为使天平重新平衡，此时应将天平的平衡
螺母向______调。
（2）用调好的天平称取适量的绿豆，如乙图所示，绿豆的质量为______g。将绿豆倒入空
量筒，压实抹平，如丙图所示，测得其体积为______ 。
（3）装1.7kg绿豆所需瓶的容积至少______ 。
【答案】 （1）水平 游码 右 （2）34.0 40 （3） 2000
【解析】（1）用托盘天平测量物体质量时，把天平放置在水平桌面上易于操作的地方；游
码移到标尺左端的零刻度处，然后调节平衡螺母，要使横梁平衡。
如图甲，游码移到零刻度处后，将导致左低右高，所以应将右端的平衡螺母向右调节。
（2）由图乙所示可知，标尺每一个大格代表1g，每一个小格代表0.2g，游码对应的示数
是4.0g，绿豆的质量为
m=20g+10g+4.0g=34.0g
由图丙可知，量筒的分度值为1mL，则绿豆的体积为40mL=40cm3。
（3）由（2）可知，绿豆的密度为1.7kg绿豆所需瓶的容积
六、综合能力题（本大题有2小题，共13分）
1. （5分）如图，在高速公路上一辆轿车做匀速直线运动，在其正前方有一固定的超声波
测速装置。该装置每隔1s发射一束超声波脉冲信号，每个脉冲信号持续时间极短，超声波
遇到轿车后立即返回，返回信号被超声波测速装置接收，经过计算机处理自动计算出车
速。如图是该测速装置连续发射和接收两次信号的波形图。已知发射第二个脉冲信号时第
一个脉冲信号已被接收，超声波在空气中的传播速度为340m/s，根据图像获得的信息计
算：
(1)第一个脉冲信号和轿车相遇时，轿车距测速装置有多远？
(2)该轿车车速为多少？
【答案】(1) 51m；(2) 37.8m/s
【解析】(1)由图知，测速装置第一次发出、接收脉冲信号用的时间为0.5s，则测速装置
发出的脉冲信号从汽车处返回到测速装置所用时间为
由 得第一个脉冲信号和轿车相遇时轿车到测速装置的距离为(2)由图知，测速装置第二次发出、接收脉冲信号用的时间为 ，则测速装置发出的脉冲
信号从汽车处返回到测速装置所用时间为
由 得第二个脉冲信号和轿车相遇时轿车到测速装置的距离为
轿车在两次与脉冲信号相遇的过程中，行驶的距离为
由图知，轿车收到两次信号的时间间隔是
轿车行驶速度为
答：(1)第一个脉冲信号和轿车相遇时，轿车距测速装置有 ；
(2)该轿车车速为 。
2．（8分）小明有一个小铝球，他一直都不知道这个铝球是否空心的，当他学完密度的知
识后，利用了身边的天平和杯子，测出了这个铝球的密度，并判断出了铝球是否空心，步
骤如下：他用天平测出了杯子的质量为100g，将杯子装满水后总质量为180g，再测出小铝
球的质量是54g，将这个小铝球轻轻的放进装满水的杯子，测得总质量为204g；求：
（1）小铝球的实心体积是多少cm3？
（2）请你计算出小铝球放进装满水的杯子后，溢出的水的质量是多少g？
（3）小铝球的密度是多少g/cm3？
（4）判断该小铝球是否是空心球，如果是，空心部分有多大？（ρ =2.7×103kg/m3，ρ
铝 水
=1.0×103kg/m3）
【答案】（1）20cm3；（2）30g；（3）1.8g/cm3；（4）空心，10cm3
【解析】（1）小铝球的质量是54g，ρ =2.7×103kg/m3，则小铝球的实心体积
铝
（2）小铝球排开水的质量m =(180g+54g)-204g=30g
排
（3）由 得，小铝球的体积
小铝球的密度
（4）由以上分析可知V
