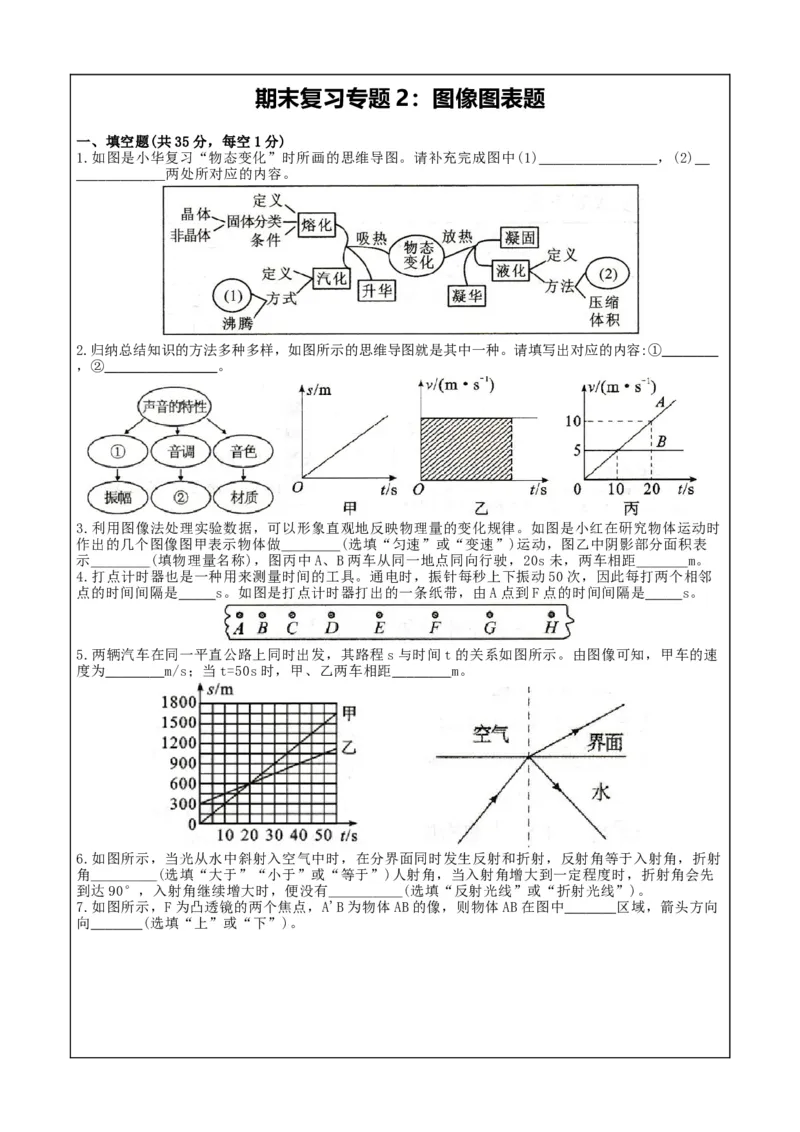

期末复习专题 2：图像图表题
一、填空题(共35分，每空1分)
1.如图是小华复习“物态变化”时所画的思维导图。请补充完成图中(1) ，(2)
两处所对应的内容。

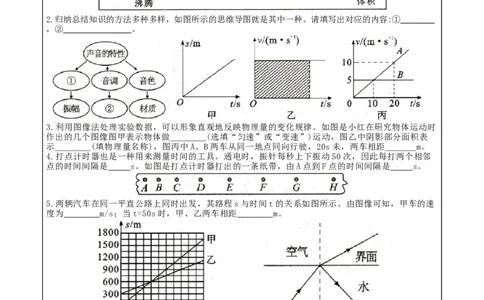

2.归纳总结知识的方法多种多样，如图所示的思维导图就是其中一种。请填写出对应的内容:①
，② 。
3.利用图像法处理实验数据，可以形象直观地反映物理量的变化规律。如图是小红在硏究物体运动时
作出的几个图像图甲表示物体做 (选填“匀速”或“变速”)运动，图乙中阴影部分面积表
示 (填物理量名称)，图丙中A、B两车从同一地点同向行驶，20s未，两车相距 m。
4.打点计时器也是一种用来测量时间的工具。通电时，振针每秒上下振动50次，因此每打两个相邻
点的时间间隔是 s。如图是打点计时器打出的一条纸带，由A点到F点的时间间隔是 s。
5.两辆汽车在同一平直公路上同时出发，其路程s与时间t的关系如图所示。由图像可知，甲车的速
度为 m/s；当t=50s时，甲、乙两车相距 m。
6.如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角等于入射角，折射
角 (选填“大于”“小于”或“等于”)人射角，当入射角增大到一定程度时，折射角会先
到达90°，入射角继续增大时，便没有 (选填“反射光线”或“折射光线”)。

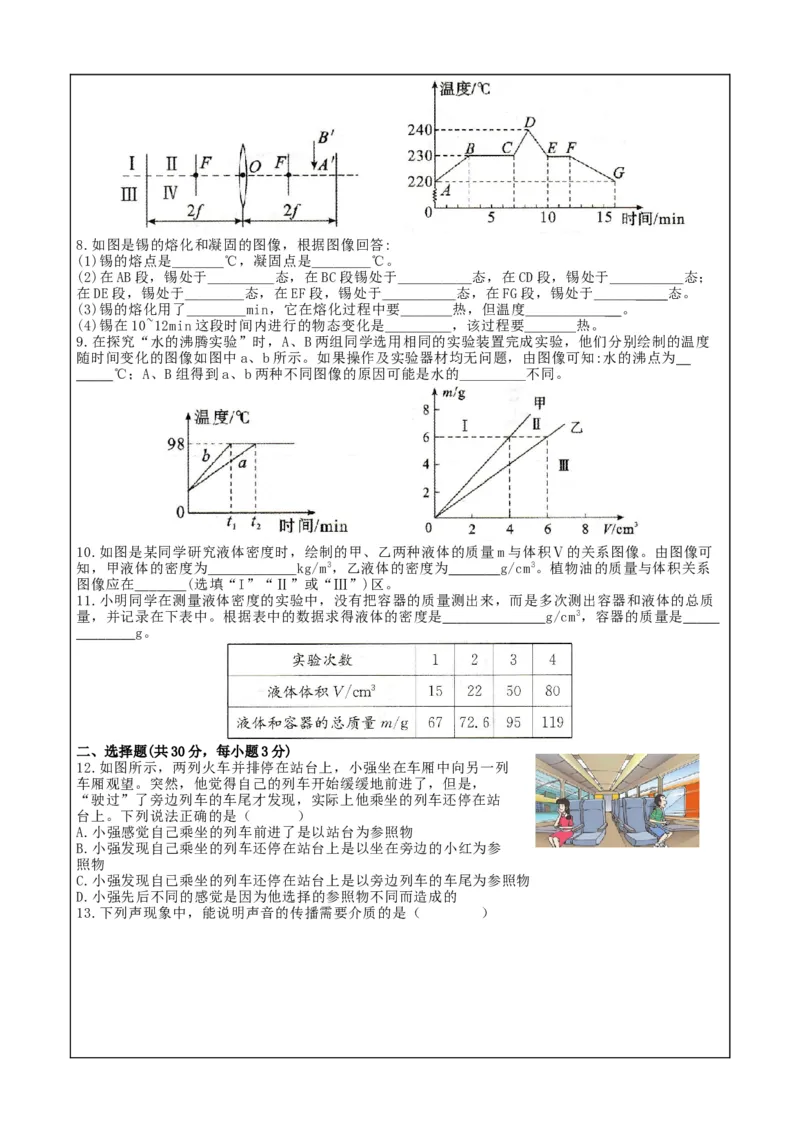

7.如图所示，F为凸透镜的两个焦点，A'B为物体AB的像，则物体AB在图中 区域，箭头方向
向 (选填“上”或“下”)。8.如图是锡的熔化和凝固的图像，根据图像回答:
(1)锡的熔点是 ℃，凝固点是 ℃。
(2)在AB段，锡处于 态，在BC段锡处于 态，在CD段，锡处于 态；
在DE段，锡处于 态，在EF段，锡处于 态，在FG段，锡处于 态。
(3)锡的熔化用了 min，它在熔化过程中要 热，但温度 。
(4)锡在10~12min这段时间内进行的物态变化是 ，该过程要 热。

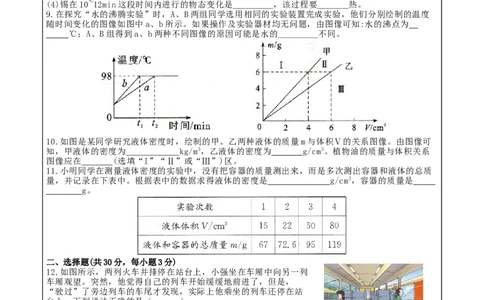

9.在探究“水的沸腾实验”时，A、B两组同学选用相同的实验装置完成实验，他们分别绘制的温度
随时间变化的图像如图中a、b所示。如果操作及实验器材均无问题，由图像可知:水的沸点为
℃；A、B组得到a、b两种不同图像的原因可能是水的 不同。
10.如图是某同学研究液体密度时，绘制的甲、乙两种液体的质量m与体积Ⅴ的关系图像。由图像可
知，甲液体的密度为 kg/m3，乙液体的密度为 g/cm3。植物油的质量与体积关系
图像应在 (选填“I”“Ⅱ”或“Ⅲ”)区。
11.小明同学在测量液体密度的实验中，没有把容器的质量测出来，而是多次测出容器和液体的总质
量，并记录在下表中。根据表中的数据求得液体的密度是 g/cm3，容器的质量是
g。
二、选择题(共30分，每小题3分)
12.如图所示，两列火车并排停在站台上，小强坐在车厢中向另一列
车厢观望。突然，他觉得自己的列车开始缓缓地前进了，但是，
“驶过”了旁边列车的车尾才发现，实际上他乘坐的列车还停在站
台上。下列说法正确的是（ ）
A.小强感觉自己乘坐的列车前进了是以站台为参照物
B.小强发现自己乘坐的列车还停在站台上是以坐在旁边的小红为参
照物
C.小强发现自已乘坐的列车还停在站台上是以旁边列车的车尾为参照物
D.小强先后不同的感觉是因为他选择的参照物不同而造成的

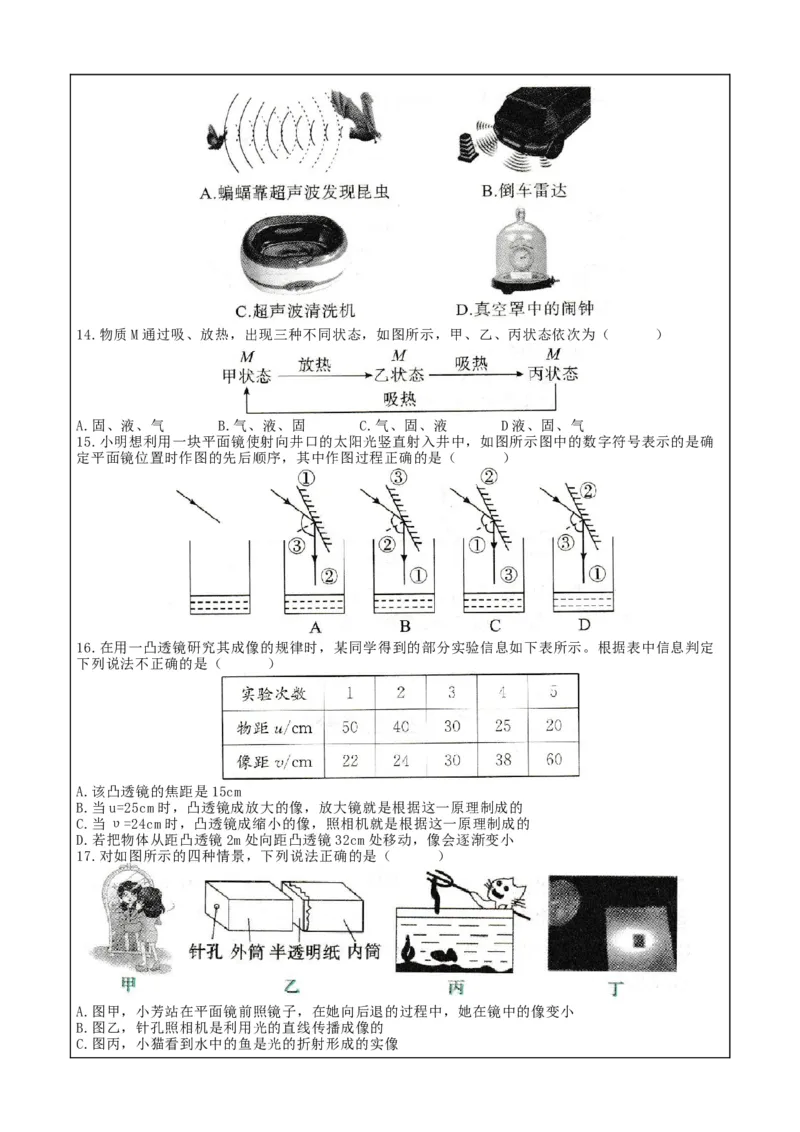

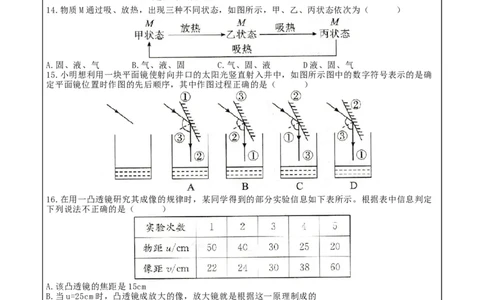

13.下列声现象中，能说明声音的传播需要介质的是（ ）14.物质M通过吸、放热，出现三种不同状态，如图所示，甲、乙、丙状态依次为（ ）
A.固、液、气 B.气、液、固 C.气、固、液 D液、固、气
15.小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图所示图中的数字符号表示的是确
定平面镜位置时作图的先后顺序，其中作图过程正确的是（ ）
16.在用一凸透镜硏究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息判定
下列说法不正确的是（ ）
A.该凸透镜的焦距是15cm
B.当u=25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的
C.当υ=24cm时，凸透镜成缩小的像，照相机就是根据这一原理制成的
D.若把物体从距凸透镜2m处向距凸透镜32cm处移动，像会逐渐变小
17.对如图所示的四种情景，下列说法正确的是（ ）
A.图甲，小芳站在平面镜前照镜子，在她向后退的过程中，她在镜中的像变小
B.图乙，针孔照相机是利用光的直线传播成像的
C.图丙，小猫看到水中的鱼是光的折射形成的实像D.图丁，侧面看到白纸很亮，是因为光照到白纸上发生了镜面反射

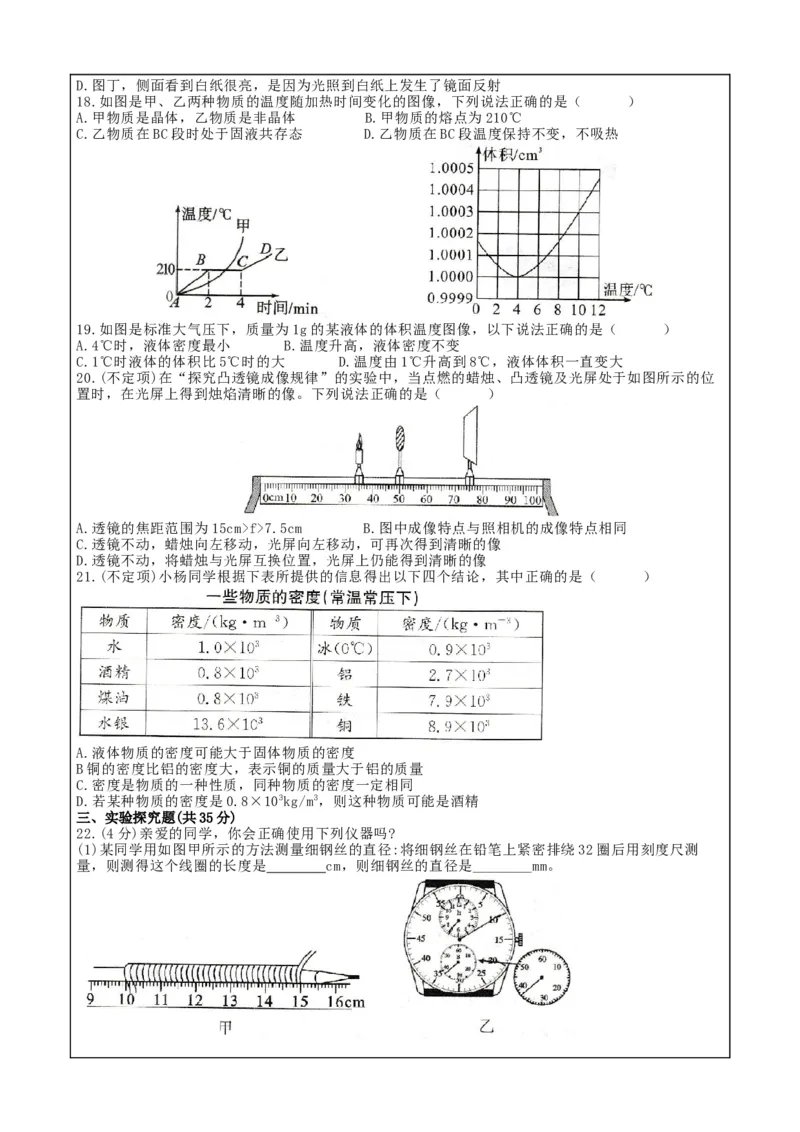

18.如图是甲、乙两种物质的温度随加热时间变化的图像，下列说法正确的是（ ）
A.甲物质是晶体，乙物质是非晶体 B.甲物质的熔点为210℃
C.乙物质在BC段时处于固液共存态 D.乙物质在BC段温度保持不变，不吸热

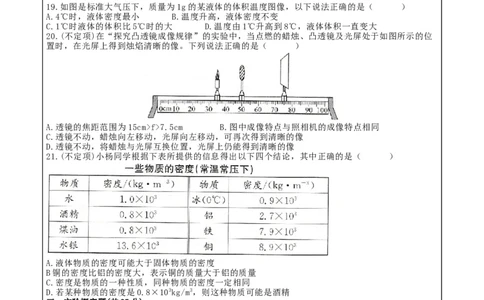

19.如图是标准大气压下，质量为1g的某液体的体积温度图像，以下说法正确的是（ ）
A.4℃时，液体密度最小 B.温度升高，液体密度不变
C.1℃时液体的体积比5℃时的大 D.温度由1℃升高到8℃，液体体积一直变大
20.(不定项)在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位
置时，在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A.透镜的焦距范围为15cm>f>7.5cm B.图中成像特点与照相机的成像特点相同
C.透镜不动，蜡烛向左移动，光屏向左移动，可再次得到清晰的像
D.透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像
21.(不定项)小杨同学根据下表所提供的信息得出以下四个结论，其中正确的是（ ）
A.液体物质的密度可能大于固体物质的密度
B铜的密度比铝的密度大，表示铜的质量大于铝的质量
C.密度是物质的一种性质，同种物质的密度一定相同
D.若某种物质的密度是0.8×103kg/m3，则这种物质可能是酒精
三、实验探究题(共35分)
22.(4分)亲爱的同学，你会正确使用下列仪器吗?
(1)某同学用如图甲所示的方法测量细钢丝的直径:将细钢丝在铅笔上紧密排绕32圈后用刻度尺测

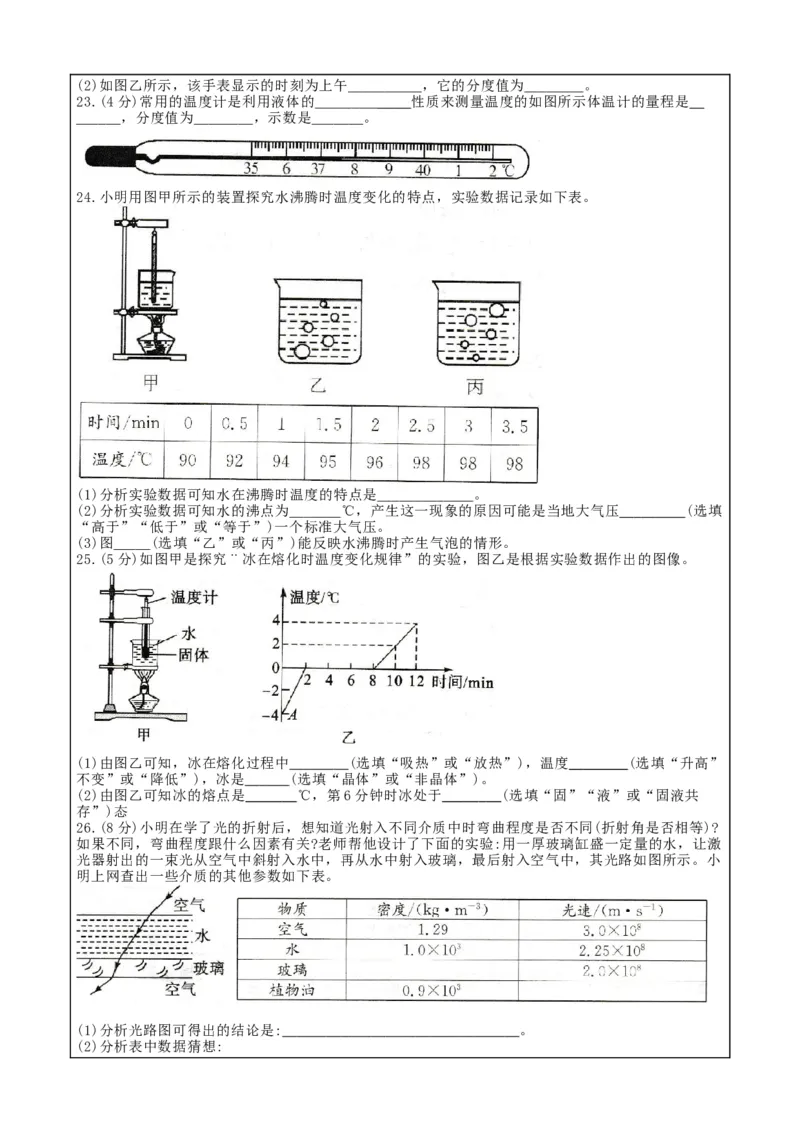

量，则测得这个线圈的长度是 cm，则细钢丝的直径是 mm。(2)如图乙所示，该手表显示的时刻为上午 ，它的分度值为 。
23.(4分)常用的温度计是利用液体的 性质来测量温度的如图所示体温计的量程是
，分度值为 ，示数是 。
24.小明用图甲所示的装置探究水沸腾时温度变化的特点，实验数据记录如下表。
(1)分析实验数据可知水在沸腾时温度的特点是 。
(2)分析实验数据可知水的沸点为 ℃，产生这一现象的原因可能是当地大气压 (选填
“高于”“低于”或“等于”)一个标准大气压。
(3)图 (选填“乙”或“丙”)能反映水沸腾时产生气泡的情形。
25.(5分)如图甲是探究¨冰在熔化时温度变化规律”的实验，图乙是根据实验数据作出的图像。
(1)由图乙可知，冰在熔化过程中 (选填“吸热”或“放热”)，温度 (选填“升高”
不变”或“降低”)，冰是 (选填“晶体”或“非晶体”)。
(2)由图乙可知冰的熔点是 ℃，第6分钟时冰处于 (选填“固”“液”或“固液共
存”)态
26.(8分)小明在学了光的折射后，想知道光射入不同介质中时弯曲程度是否不同(折射角是否相等)?
如果不同，弯曲程度跟什么因素有关?老师帮他设计了下面的实验:用一厚玻璃缸盛一定量的水，让激
光器射出的一束光从空气中斜射入水中，再从水中射入玻璃，最后射入空气中，其光路如图所示。小
明上网查出一些介质的其他参数如下表。
(1)分析光路图可得出的结论是: 。
(2)分析表中数据猜想:①玻璃的密度比水的密度 。
②光在植物油中的传播速度比在水中的传播速度 (选填“大或“小”)。
③光斜射入不同介质中时，折射角变化的规律是 。

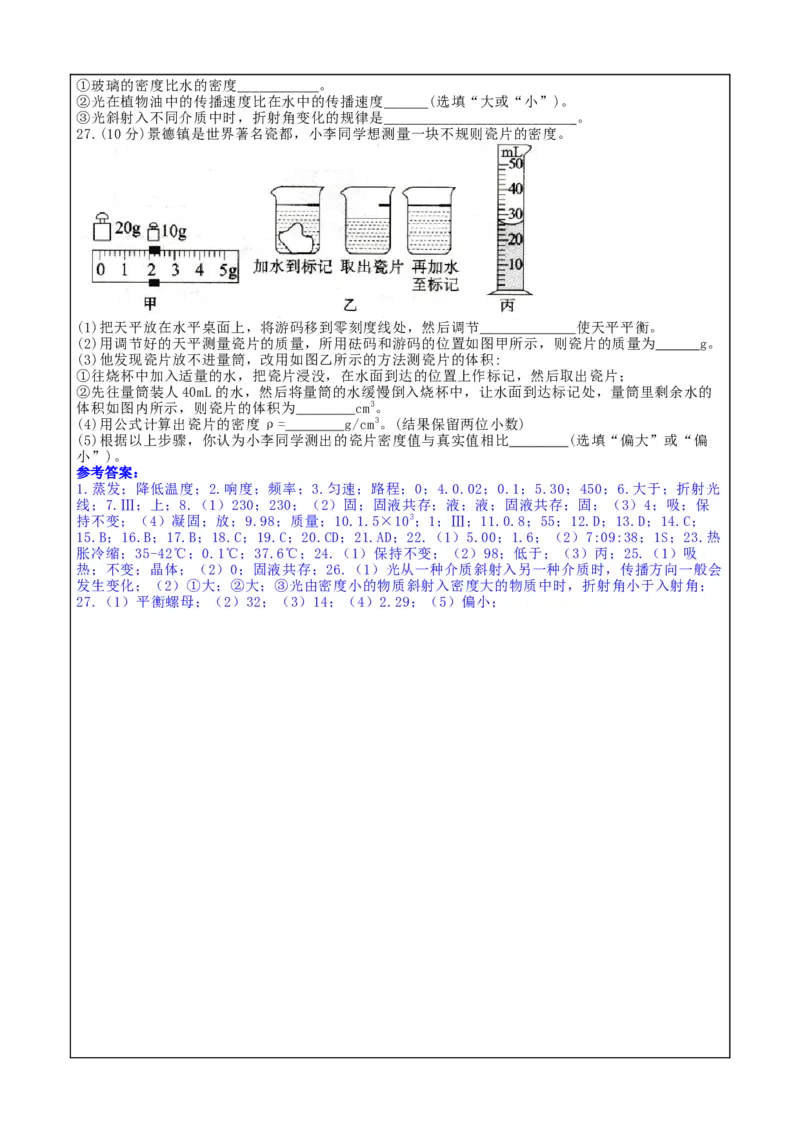

27.(10分)景德镇是世界著名瓷都，小李同学想测量一块不规则瓷片的密度。
(1)把天平放在水平桌面上，将游码移到零刻度线处，然后调节 使天平平衡。
(2)用调节好的天平测量瓷片的质量，所用砝码和游码的位置如图甲所示，则瓷片的质量为 g。
(3)他发现瓷片放不进量筒，改用如图乙所示的方法测瓷片的体积:
①往烧杯中加入适量的水，把瓷片浸没，在水面到达的位置上作标记，然后取出瓷片；
②先往量筒装人40mL的水，然后将量筒的水缓慢倒入烧杯中，让水面到达标记处，量筒里剩余水的
体积如图内所示，则瓷片的体积为 cm3。
(4)用公式计算出瓷片的密度ρ= g/cm3。(结果保留两位小数)
(5)根据以上步骤，你认为小李同学测出的瓷片密度值与真实值相比 (选填“偏大”或“偏
小”)。
参考答案：
1.蒸发；降低温度；2.响度；频率；3.匀速；路程；0；4.0.02；0.1；5.30；450；6.大于；折射光
线；7.Ⅲ；上；8.（1）230；230；（2）固；固液共存；液；液；固液共存；固；（3）4；吸；保
持不变；（4）凝固；放；9.98；质量；10.1.5×103；1；Ⅲ；11.0.8；55；12.D；13.D；14.C；
15.B；16.B；17.B；18.C；19.C；20.CD；21.AD；22.（1）5.00；1.6；（2）7:09:38；1S；23.热
胀冷缩；35-42℃；0.1℃；37.6℃；24.（1）保持不变；（2）98；低于；（3）丙；25.（1）吸
热；不变；晶体；（2）0；固液共存；26.（1）光从一种介质斜射入另一种介质时，传播方向一般会
发生变化；（2）①大；②大；③光由密度小的物质斜射入密度大的物质中时，折射角小于入射角；
27.（1）平衡螺母；（2）32；（3）14；（4）2.29；（5）偏小；
