专题 31 电流和电路
【考点分析】
章节 考点 考试题型 难易度
电流 选择题、填空题 ★★
电流和电路 电流的测量 选择题、填空题 ★★
串并联电路的电流规律 选择题、填空题、实验题 ★★★
【知识点总结+例题讲解】

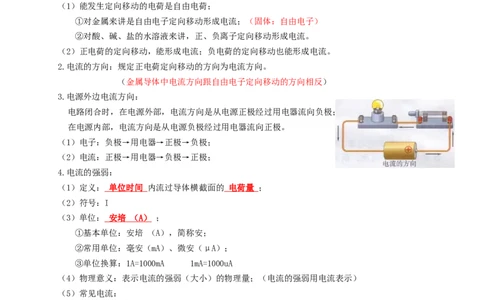

一、电流：
1.电流的产生： 电荷 的 定向移动 形成电流。
（1）能发生定向移动的电荷是自由电荷；
①对金属来讲是自由电子定向移动形成电流；（固体：自由电子）
②对酸、碱、盐的水溶液来讲，正、负离子定向移动形成电流。
（2）正电荷的定向移动，能形成电流；负电荷的定向移动也能形成电流。
2.电流的方向：规定正电荷定向移动的方向为电流方向。
（金属导体中电流方向跟自由电子定向移动的方向相反）
3.电源外边电流方向：
电路闭合时，在电源外部，电流方向是从电源正极经过用电器流向负极；
在电源内部，电流方向是从电源负极经过用电器流向正极。
（1）电子：负极→用电器→正极→负极；
（2）电流：正极→用电器→负极→正极；
4.电流的强弱：
（1）定义： 单位时间 内流过导体横截面的 电荷量 ；
（2）符号：I
（3）单位： 安培 （ A ） ；
①基本单位：安培 （A），简称安；
②常用单位：毫安（mA）、微安（μA）；
③单位换算：1A=1000mA 1mA=1000uA
（4）物理意义：表示电流的强弱（大小）的物理量；（电流的强弱用电流表示）
（5）常见电流：
电流范围 常见用电器
0.1A～0.2A 家用照明灯泡、实验室小灯泡
0.5A～1A 电视机、冰箱、电风扇、电脑、洗衣机
5A～10A 空调、电饭锅、开水壶、电磁炉
【例题1】关于电流的形成，下列的说法中正确的是（ ）
A．电荷只要运动就会形成电流
B．只有正电荷的定向移动才形成电流
C．只有负电荷的定向移动才形成电流
D．正电荷或负电荷作定向移动，都可以形成电流
资料整理【淘宝店铺：向阳百分百】【答案】D
【解析】解：无论正电荷还是负电荷，只要发生定向移动，就能形成电流。
故选：D。
【变式1】取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，
使A带电，绝缘手柄如图甲所示。用金属杆把A和B连接起来，A的金属箔片张开的角度减小，B的
金属箔张开，如图乙所示。则（ ）
A．甲图中验电器A带的是负电荷
B．乙图中A带正电，B带负电
C．连接的瞬间正电荷从A往B定向移动
D．连接的瞬间电流方向从A到B
【答案】D
【解析】解：A、用与丝绸摩擦过的玻璃棒带正电，接触验电器A的金属球，甲图验电器A带正电，
故A错误。
B、乙图中A带正电，B带正电，故B错误。
C、连接的瞬间负电荷从B往A定向移动，故C错误。
D、连接的瞬间负电荷从B往A定向移动，电流方向为从A到B，故D正确。
故选：D。
【例题2】电流表示电流的 ，其符号为 。电流的国际单位为 ，比它小的单
位有 和 ，符号分别是 和 。
【答案】强弱；I；A；毫安；微安；mA；μA。
【解析】解：电流表示电流的强弱，其符号为I。电流的国际单位是安培，符号是A，比它小的单
位有毫安（mA）、微安（μA）。
故答案为：强弱；I；A；毫安；微安；mA；μA。
【变式2】下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲，则
台灯应该是电器 ，计算器应该是电器 。电钣煲应该是 （填写电器序号）
电器1 电器2 电器3
100μA 0.2A 3A
【答案】2；1；3。
【解析】解：生活经验告诉我们；三者中电饭煲的电功率最大，台灯次之，计算器最小，正常工作
时电饭煲通过的电流最大，台灯次之，计算器最小。所以台灯应该是电器 2，计算器应该是电器
1，电饭煲应该是电器3。
故答案为：2；1；3。
二、电流的测量：
1.测量仪器： 电流表 ；
（1）特点：电流表内阻很小，可以忽略不计，相当于一根导线，只能 串联 使用；
（2）电流表的结构：
①电流表的符号：
②两个量程：0--0.6A（大格0.2A，小格0.02A）；0--3A（大格1A，小格0.1A）。
③三个接线柱：
乙图为两个量程共用一个“- ”接线柱，标着 “0.6”和“3”的为正接线柱；
甲图为两个量程共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。
资料整理【淘宝店铺：向阳百分百】④调节点（调零旋钮）：调节电流表的指针指零。
2.电流表的使用规则：
（1）电流表要和被测用电器 串联 ；
（2）接线柱的接法要正确，使电流从 正接线柱流入 ，从 负接线柱流出 ；
（3）被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用 试触 的方法选择量程；
（4）绝对不允许不经过用电器而把电流表连到电源两极。
【例题3】如图所示的四个电路中，要求用电流表测量通过灯L 的电流，符合要求的是（ ）
1
【答案】C
【解析】解：A、电流表与L 串联，测L 的电流，该选项错误；
2 2
B、电流表接在干路上，测的是干路的电流，该选项错误；
C、电流表与L 串联，测的是L 的电流，该选项正确；
1 1
D、电流表在干路上了，测的是干路的电流，该选项错误。
故选：C。
【变式3】如图，开关控制干路，电流表A 测 的电流，电流表A 测 的电流。（选填
1 2
“L”“L”或“干路”）
1 2
【答案】L；干路。
1
【解析】解：读图可知，当开关S闭合后，电路中的电流路径有两条，分别流经灯L 和灯L ，故两
1 2
灯是并联；开关S处在干路中，可以控制干路电路的通断，即开关S控制灯L 和L ；观察电流表所
1 2
接入的位置可以看出，A 与灯L 串联，测的是灯L 所在支路的电流，而电流表A 接在干路中，测干
1 1 1 2
路电流。
故答案为：L；干路。
1
【例题4】如图所示在图中电流表A的示数为0.5A，A 的示数为0.2A，若要A 测L 的电流，请将A
1 2 2 2
正确地连入电路。
资料整理【淘宝店铺：向阳百分百】【答案】如图所示；
【解析】解：因A的示数为0.5A，A 示数为0.2A，则说明A只能接在干路中，L 与L 应并联，L 的
1 1 2 2
电流I＝I﹣I＝0.5A﹣0.2A＝0.3A；故应选量程0～0.6A；
2 1
故电路如图所示：

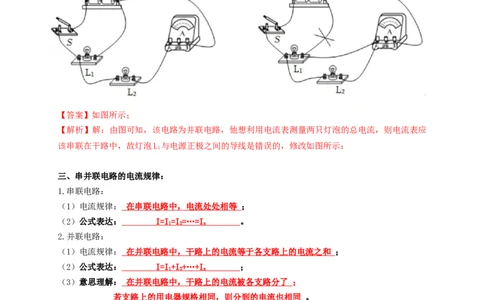

【变式4】如图所示是小明设计的电路，他想利用电流表测量两只灯泡的总电流，其中有一处连线
错误，请你在连接错误的导线上画“×”并改正。
【答案】如图所示；
【解析】解：由图可知，该电路为并联电路，他想利用电流表测量两只灯泡的总电流，则电流表应
该串联在干路中，故灯泡L 与电源正极之间的导线是错误的，修改如图所示：
1
三、串并联电路的电流规律：
1.串联电路：
（1）电流规律： 在串联电路中，电流处处相等 ；
（2）公式表达： I= I=I = … = I 。
1 2 n
2.并联电路：
（1）电流规律： 在并联电路中，干路上的电流等于各支路上的电流之和 ；
（2）公式表达： I= I+I + … + I ；
1 2 n
（3）意思理解： 在并联电路中，干路上的电流被各支路分了 ；
若支路上的用电器规格相同，则分到的电流也相同 。
3.总结：
电路 串联 并联
电流规律 电流处处相等 干路上的电流等于各支路上的电流之和
公式 I=I=I=…=I I=I+I+…+I
1 2 n 1 2 n
【例题5】如图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A 的示数如右所示，
1
这种情况下电流表的分度值为 ，A 所选量程为 ，通过灯泡L 的电流为 A，电流
1 2
表A 的示数为 A。由实验可知灯L 、L 之间的电流为 A；结论为：串联电路中电流
2 1 2
。
资料整理【淘宝店铺：向阳百分百】【答案】0.02A；0～0.6A；0.28；0.28；0.28；处处相等。
【解析】解：由乙图可知，A 所选量程为0～0.6A，分度值为0.02A；由指针位置可知，此时示数
1
为0.28A，
由图甲可知，两灯泡串联，串联电路中电流处处相等，故通过灯泡 L 的电流为0.28A，电流表A 的
2 2
示数为0.28A．灯L、L 之间的电流为 0.28A；
1 2
故答案为：0.02A；0～0.6A；0.28；0.28；0.28；处处相等。
【变式5】在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S
闭合后，则下列叙述正确的是（ ）
A．通过A的电流比通过B的电流小
B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同
D．无法比较通过A、B电流的大小
【答案】C
【解析】解：因两电阻串联，串联电路中，电流处处相等，故通过A的电流和通过B的电流相同。
故选：C。
【例题6】如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A 的示数是
1
0.15A，电流表A 的示数是0.25A，则电流表A的示数是（ ）
2
A．0.4A
B．0.25A
C．0.15A
D．0.1A
【答案】A
【解析】解：由图知，两电阻并联，A 测R 支路的电流，电流表A 测R 支路的电流，电流表A测干
1 1 2 2
路电流，
因并联电路中干路电流等于各支路电流之和，
所以电流表A的示数：I＝I +I ＝0.15A+0.25A＝0.4A。
A A1 A2
故选：A。
【变式6】在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R 和R
1 2
中的电流分别为（ ）
A．1.2A，0.24A
B．0.24A，0.96A
C．0.96A，0.24A
D．0.24A，1.2A
【答案】C
【解析】解：由电路图可知，两电阻并联，电流A 测干路电流，A 测R 支路的电流，
2 1 2
资料整理【淘宝店铺：向阳百分百】因并联电路干路电流大于各支路电流，且两指针的位置相同，
A 的量程为大量程，分度值0.1A，则干路电流：I＝I ＝1.2A，
2 A2
A 量程为小量程，分度值0.02A，则R 中的电流：I＝I ＝0.24A，
1 2 2 A1
故通R 的电流：I＝I﹣I＝1.2A﹣0.24A＝0.96A。
1 1 2
故选：C。
跟踪训练
1．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅
【答案】D
【解析】解：A、家庭电风扇的工作电流约0.3A，故A错误。
B、笔记本电脑的工作电流约0.2A，故B错误。
C、台灯的工作电流约0.1A，故C错误。
D、电饭锅的工作电流约5A，故D正确。
故选：D。
2．下列关于电流的说法正确的是（ ）
A．电荷只要移动就能形成电流 B．电路中电流方向一定由电池负极流向正
极
C．电流的方向与电子定向移动的方向相同 D．电荷只有定向移动才能形成电流
【答案】D
【解析】解：A、导体中的电荷只有定向移动才能形成电流，故A错误；
B、在电源外部，电路中的电流方向是从电源的正极流向负极，故B错误；
C、物理中规定正电荷定向移动的方向为电流的方向，电子带负电，故电流方向与电子定向移动方
向相反，故C错误；
D、电荷的定向移动形成电流，正负电荷的定向移动都会形成电流，故D正确。
故选：D。
3．下列说法正确的是（ ）
A．电路中有了电源，电路中就一定有电流
B．电源是提供电流的装置
资料整理【淘宝店铺：向阳百分百】C．只要导体中有自由电荷存在，导体中就会有电流形成
D．有电源的闭合电路才会有电流
【答案】D
【解析】解：A、电路中产生电流的条件：一要有电源，二电路是通路，缺一不可。所以电路中有
电源，电路中不一定有电流，故A错；
B、电源是提供电压的装置，电压使电荷发生定向移动产生电流，故B错；
C、电荷的定向移动才会形成电流，故C错；
D、有电源且电路是闭合的，此时电路中才会有电流，故D正确。
故选：D。
4．如图所示，取两个相同的验电器A和B，使A带正电，B不带电。用手拿中部套有绝缘橡胶的铜
棒把A和B连接起来的瞬间，铜棒中（ ）
A．有正电荷流向 A，B 金属箔的张角减小
B．有负电荷流向 B，A 金属箔的张角增大
C．有负电荷流向 A，此时电流的方向从 A 到 B
D．有正电荷流向 B，此时电流的方向从 A 到 B
【答案】C
【解析】解：A带正电，B不带电，用带有绝缘橡胶的铜棒把A和B连接起来，自由电子由B向A移
动；自由电子的定向移动方向与电流方向相反，所以瞬间电流的方向从 A流向B，同时A验电器所
带的部分正电荷被中和，则A的张角变小，B因失去电子带正电，张角增大。
A、金属导体中的正电荷不能自由移动，B失去电子后带电，B 金属箔的张角增大，故A选项错误；
B、有负电荷流向A，A 金属箔的张角减小，故B选项错误；
C、有负电荷流向A，此时电流的方向从A到B，故C选项正确；
D、金属导体中的正电荷不能自由移动，自由电子由B向A移动形成电流，电流的方向从A到B，故
D选项错误。
故选：C。
5．如图所示，验电器A带正电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起
来的瞬间，以下说法正确的是（ ）
A．正电荷沿金属棒从A移动到B
B．自由电子沿金属棒从B移动到A
C．原子核沿金属棒从A移动到B
D．自由质子沿金属棒从B移动到A
【答案】B
【解析】解：当金属棒把验电器A、B两金属球相连时，金属内部有大量的自由电子，金属导电靠
的是自由电子；由于验电器A带正电，根据异种电荷相互吸引可知，B验电器上的电子从B移动到
A；由于正电荷定向移动的方向为电流的方向，所以电子定向移动的方向与电流方向相反；电子移
动的方向由B到A，则金属棒中的电流方向由A到B，故B正确。
故选：B。
6．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零
刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析
在电流表的使用上，分别存在的问题是（ ）
资料整理【淘宝店铺：向阳百分百】A．甲表+、﹣接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表+、﹣接线柱接反了
C．甲表+、﹣接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
【答案】A
【解析】解：（1）甲图中的指针反转，说明出现的问题是：正负接线柱接反了；
（2）乙图中的指针偏转角度太大，说明出现的问题是：量程太小了。
故选：A。
7．灯L、L 并联，用电流表A测干路的电流，用电流表A、A 分别测电灯L、L 所在支路的电流，
1 2 1 2 1 2
正确的电路是（ ）
【答案】C
【解析】解：A、由图知，两灯并联，电流表A在干路上，电流表A、A 分别在L、L 所在支路上；
1 2 1 2
但电流表A的电流从负接线柱流入、从正接线柱流出，故A错；
B、由图知，两灯并联，电流表A在干路上，电流表A、A 分别在L、L 所在支路上；但电流表A、
1 2 1 2 1
A 的电流从负接线柱流入、从正接线柱流出，故B错；
2
C、由图知，两灯并联，电流表A在干路上，电流表A、A 分别在L、L 所在支路上，并且电流表正
1 2 1 2
负接线柱接法正确，故C正确；
D、由图知，两灯并联，电流表A在干路上，电流表A、A 分别在L、L 所在支路上；但电流表A的
1 2 1 2
电流从负接线柱流入、从正接线柱流出，故D错。
故选：C。
8．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表甲测的是L 的电流
2
B．电流表乙测的是L 的电流
2
C．电流表与电灯并联了
D．电流表甲测的是干路中的电流
【答案】A
【解析】解：分析该图可知，两个灯泡并联，甲电流表测量的是L 的电流，乙电流表测量的是干路
2
电流；故
A、电流表甲测的是L 的电流，故正确；
2
B、电流表乙测的是干路的电流，故错误；
C、电流表与电灯是串联的，故错误；
D、电流表乙测的是干路中的电流，故错误；
故选：A。
资料整理【淘宝店铺：向阳百分百】9．如图所示，电路中能正确测量流经L 的电流的电路是（ ）
2
【答案】C
【解析】解：A、图中两灯并联，电流表串联在L 所在的支路上，测量通过L 的电流，故A错误；
1 1
B、图中两灯并联，电流表串联在干路上，电流表测量干路的电流，故B错误；
C、图中两灯并联，电流表串联在L 所在的支路上，测量通过L 的电流，并且电流从“+”接线柱流
2 2
入，从“﹣”接线柱流出，故C正确；
D、图中两灯并联，开关闭合后，电流表被短路，不能测量通过L 的电流，故D错误。
2
故选：C。
10．如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L 比L 更亮，A处接有一电流表，示
1 2
数如图乙所示，下列说法正确的是（ ）
A．经过L 的电流比L 大
1 2
B．经过L 的电流比L 小
1 2
C．L、L 的电流都是0.2A
1 2
D．L、L 的电流都是1.0A
1 2
【答案】C
【解析】解：由电路图知，两灯串联，
由图乙知，电流表使用小量程，分度值0.02A，电流表示数0.2A，
因为串联电路中电流处处相等，所以通过两个灯泡的电流都是0.2A。
故选：C。
11．如图甲所示电路，闭合开关后灯L 、L 均正常发光，电流表A 、A 的示数都如图乙所示，下列
1 2 1 2
说法正确的是（ ）
A．灯L、L 是串联连接的 B．流过灯L 的电流是0.3A
1 2 2
C．流过灯L 的电流是1.5A D．干路中电流为1.8A
1
【答案】B
【解析】解：（1）由图甲知，两灯并联在电路中，电流表A 测干路电流，A 测L 电流，故A错误；
1 2 2
（2）开关闭合，两个电流表指针位置相同，由并联电路的电流规律知，干路电流大于支路电流，
所以A 使用0～3A量程，分度值0.1A，A 使用0～0.6A量程，分度值0.02A，
1 2
资料整理【淘宝店铺：向阳百分百】由图乙知，电流表A 的示数，即干路电流I＝1.5A，电流表A 的示数，即通过L 电流I＝0.3A，
1 2 2 2
所以通过L 的电流I＝I﹣I＝1.5A﹣0.3A＝1.2A，故B正确，CD错误。
1 1 2
故选：B。
12．如图所示的电路中，电源电压恒定不变，闭合开关后，通过电源的电流大小为 2.35A，电流表
A 的示数为1.6A，电流表A 的示数为1.75A，通过R 的电流I ＝ A，通过R 的电流I ＝
1 2 1 1 2 2
A，通过R 的电流I＝ A。
3 3
【答案】0.75；1；0.6。
【解析】解：三电阻并联，电流表A 测R 和R 支路的电流之和，电流表A 测R 和R 支路的电流之
1 2 3 2 1 2
和；
已知通过电源的电流大小I＝2.35A，电流表A 的示数为1.6A，电流表A 的示数为1.75A，
1 2
根据并联电路的电流关系可得：I＝I+I+I＝2.35A，
1 2 3
I ＝I+I＝1.75A，
A2 1 2
I ＝I+I＝1.6A，
A1 2 3
解得，电路中通过R 的电流为：I＝I﹣I ＝2.35A﹣1.75A＝0.6A，
3 3 A2
电路中通过R 的电流为：I＝I ﹣I＝1.6A﹣0.6A＝1A，
2 2 A1 3
电路中通过R 的电流为：I＝I ﹣I＝1.75A﹣1A＝0.75A，
1 1 A2 2
故答案为：0.75；1；0.6。
13．小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画
出该条导线。
资料整理【淘宝店铺：向阳百分百】（2）在实验过程中，L 突然熄灭，L 亮度不变，电路可能出现的故障是L 路。
2 1 2
（3）排除故障后，用电流表测出通过L 、L 和干路的电流，记录如下表，第三次实验时电流表
1 2
A 指针指在如图丙的位置，其读数应为 A；小桂分析实验数据后得出结论：并联电
1
路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，
为了验证这个结论是否正确，他们应该更换规格 （选填“相同”或“不同”）的灯
泡再次实验。
实验次数 1 2 3
电流表A 的示数/A 0.18 0.2
1
电流表A 的示数/A 0.18 0.2
2
电流表A的示数/A 0.36 0.4
（4）本实验要进行多次实验的目的是 。
【答案】（1）见解答图；（2）断；（3）0.24；不同；（4）寻找普遍规律。
【解析】解：（1）根据实物图可知，该电路为并联电路，电流表A 与L 先串联，再并联在L 和电
2 2 1
流表A 的两端，见下图：
1
（2）由电路图知灯泡L 和L 并联，在实验过程中，L 突然熄灭，L 亮度不变，所以电路可能出现
1 2 2 1
的故障是L 断路，若L 短路时，L 也会同时被短路，不会发光；
2 2 1
（3）（4）由图丙知电流表的量程为0～0.6A，分度值为0.02A，所以电流表示数为0.24A；
为了寻找普遍规律，应该换用不同规则的器材多次实验；之所以得出：并联电路中，干路电流
等于各支路电流之和，且各支路的电流相等，是因为选两个规格相同的小灯泡、只测量了一次
实验数据就得出结论，该结论不具有普遍性。
故答案为：（1）见解答图；（2）断；（3）0.24；不同；（4）寻找普遍规律。
14．如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲、乙两图中电流表 A的示数均为
1.2A，图乙中电流表A 的示数如图丙所示。分析并解答下面的问题：
1
（1）图甲中通过L 的电流是多少A？通过L 的电流是多少A？
2 1
（2）闭合开关后，图乙中电流表A 的示数是多少A？
1
（3）图乙中通过灯L 的电流为多少A？
2
资料整理【淘宝店铺：向阳百分百】【答案】（1）如图甲中通过L 的电流是1.2A，通过L 的电流是0A；
2 1
（2）闭合开关后，如图乙中电流表A 的示数是0.48A；
1
（3）如图乙中通过灯L 的电流为0.72A。
2
【解析】解：（1）由图甲知，开关闭合时，L 被电流表短路，通过L 的电流是I＝0A；
1 1 1
只有L 接入电路中，故通过L 的电流大小为电流表示数，即I＝1.2A；
2 2 2
（2）由图丙可知，电流表所接量程为0～0.6A，由指针位置可知，此时A 的示数为I＝0.48A；
1 1
（3）由图乙知，开关闭合时，L 与L 并联，电流表A测干路电流，A 测通过L 的电流，
1 2 1 1
由并联电路的电流特点可得，通过L 的电流大小为：I′＝I﹣I ＝1.2A﹣0.48A＝0.72A。
2 2 A A1
答：（1）如图甲中通过L 的电流是1.2A，通过L 的电流是0A；
2 1
（2）闭合开关后，如图乙中电流表A 的示数是0.48A；
1
（3）如图乙中通过灯L 的电流为0.72A。
2
真题过关
一、选择题（共5小题）：
1．（2022•阜新）下列电路图中，能正确测量通过灯L 电流的电路是（ ）
2
【答案】C
【解析】解：A．图中电流表测干路电流，故A错误；
B．图中电流表A与L 串联，但电流表正负接线柱接反了，故B错误；
1
C．图中电流表A与L 串联，电流表的正负接线柱正确，电流表能测L 支路电流，故C正确；
2 2
D．图中电流表测量L 支路电流，故D错误。
1
故选：C。
2．（2020•烟台）如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器
的两片金属箔张开，则下列说法正确的是（ ）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
资料整理【淘宝店铺：向阳百分百】C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
【答案】D
【解析】解：A、丝绸摩擦过的玻璃棒带正电，故A错误；
B、摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷，故B错误；
CD、当带正电的玻璃棒靠近验电器的金属球时，玻璃棒上的正电荷吸引验电器上的负电荷（自由电
子），验电器上的自由电子转移到玻璃棒上，由于验电器的金属箔片失去电子而带正电，验电器的
两片金属箔都带正电荷，相互排斥张开，瞬时电流方向a→b，故C错误，故D正确。
故选：D。
3．（2022•菏泽）关于如图所示的电路有以下判断：①L 和L 两灯泡串联，②L 和L 两灯泡并联，
1 2 1 2
③电流表A 测灯泡L 的电流，④电流表A 测电路中的总电流。其中正确的有（ ）
1 1 2
A．①③
B．①④
C．②③
D．②④
【答案】D
【解析】解：①开关闭合后，电流有两条路径，因此两灯泡的连接方式是并联；②电流表 A 串联在
2
干路中，测电路中的总电流；③电流表A 与灯泡L 串联，测灯泡L 的电流；所以①③错误，②④
1 2 2
正确。
故选：D。
4．（2022•临沂）如图所示电路，闭合开关S 、S ，小灯泡L 和L 均正常发光，两电表都有示数。
1 2 1 2
下列判断正确的是（ ）
A．电流表A 只测量灯L 的电流
1 2
B．电流表A 的示数比A 的大
2 1
C．灯L 被短路时，L 正常发光
1 2
D．仅断开S 只有一个表有示数
1
【答案】D
【解析】解：由图可知，L 、L 并列连接，为并联；开关S 在干路上，控制整个电路，开关S 与L
1 2 2 1 1
在一条支路，控制L ；电流表A 在干路上，测量干路中的电流，电流表A 与L 在一条支路，测量
1 1 2 1
通过L 的电流。
1
A、电流表A 在干路上，测量干路中的电流，故A错误；
1
B、电流表A 测量通过L 的电流，电流表A 测量干路中的电流，A 的示数大于A 的示数，故B错误；
2 1 1 1 2
C、灯L 被短路时，L 也短路，不能正常工作，故C错误。
1 2
D、仅断开S ，灯L 被断路，电流表A 测量通过L 的电流，此时没有示数，电流表A 测量干路中的
1 1 2 1 1
电流，有示数，故D正确。
故选：D。
5．（2022•天津）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的示数
1
为0.3A。则通过小灯泡L、L 的电流分别是（ ）
1 2
资料整理【淘宝店铺：向阳百分百】A．0.3A 0.2A
B．0.2A 0.3A
C．0.5A 0.3A
D．0.5A 0.2A
【答案】A
【解析】解：因为两灯泡并联，电流表A测干路的电流，电流表A 测灯L 的电流，并联电路中干路
1 1
电流等于各支路电流之和，
所以流过灯泡L 的电流：I＝I﹣I ＝0.5A﹣0.3A＝0.2A。
2 2 A A1
故通过灯泡L 的电流是0.3A；通过灯泡L 的电流是0.2A；
1 2
故选：A。
二、填空题（共6小题）：
6．（2021•威海）避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击
穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 体；若云层带
正电，则电流的方向是 （选填“从云层到大地”或“从大地到云层”）。
【答案】导；从云层到大地。
【解析】解：当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针
导线和大地相连形成通路，此时空气是导体。
若云层带正电，放电时，自由电子由大地到云层，所以则电流的方向是从云层到大地。
故答案为：导；从云层到大地。
7．（2022•鞍山）一根与丝绸摩擦过的玻璃棒带了电，这是 现象。如图所示，用此玻璃
棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是 （选
填“从A到B”或“从B到A”），金属箔带了 （选填“正”或“负”）电。
【答案】摩擦起电；从A到B；正。
【解析】解：（1）用绸子摩擦过的玻璃棒带了电，这是摩擦起电现象；
（2）与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传
到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电
流方向就是由A到B；
（3）金属箔失去电子带上了正电。
故答案为：摩擦起电；从A到B；正。
8．（2021•枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲
所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发
现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
资料整理【淘宝店铺：向阳百分百】【答案】正负接线柱接反了；换接0～0.6A的量程。
【解析】解：连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负
接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选
的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
故答案为：正负接线柱接反了；换接0～0.6A的量程。
9．（2020•淮安）如图所示的电路，当开关S 、S 闭合时，灯泡L 、L 同时发光，此时电流表A 测
1 2 1 2 2
量通过灯泡 的电流。L 发光一段时间后突然熄灭，L 仍然发光，此时电流表A 示数与
1 2 1
L 熄灭前相比 （选填“变大”、“变小”或“不变”）。
1
【答案】L；变小。
2
【解析】解：分析电路可知：闭合两个开关，两灯并联，电流表A 测的是干路电流，电流表A 测的
1 2
是L 所在支路的电流；
2
两只灯泡都发光时，电流表A 测量的是通过两个支路的电流之和；L 发光一段时间后突然熄灭，L
1 1 2
仍然发光，此时电流表A 测量的是通过L 的电流，而L 电阻不变，两端电压不变，所以通过L 的
1 2 2 2
电流不变。因此电流表A 的示数变小。
1
故答案为：L；变小。
2
10．（2022•徐州）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A 的
1
示数为0.2A，灯泡L 、L 的连接方式是 联，灯泡L 两端的电压为 V，通过灯泡L
1 2 1 2
的电流为 A。
【答案】并；3；0.1。
【解析】解：由电路图可知，灯泡L、L 并列的接在电路两点间，所以L、L 的连接方式是并联。
1 2 1 2
根据并联电路电压特点可知，L 和L 两端的电压等于电源电压，所以灯泡L 两端的电压为3V。
1 2 1
资料整理【淘宝店铺：向阳百分百】由电路图可知，电流表A 测通过L 的电流，电流表A测干路电流，根据并联电路电流特点：干路电
1 1
流等于各支路电流之和，则通过灯泡L 的电流为：
2
I＝I﹣I＝0.3A﹣0.2A＝0.1A。
2 1
故答案为：并；3；0.1。
11．（2022•益阳）如图所示电路，灯泡L 、L 的连接方式是 。在闭合开关后，如果电流
1 2
表A 示数为0.5A，电流表A 示数为0.3A，则通过小灯泡L 的电流是 A。
1 2 1
【答案】并联；0.2。
【解析】解：（1）由电路图可知，闭合开关后，电路中的电流从电源正极出发，依次经开关、电
流表A 开始分支，一支经灯泡L 回到电源的负极，另一支经灯泡L 、电流表A 回到电源的负极，
1 1 2 2
据此可知电路中电流有两条路径即为并联；
（2）经分析可知，闭合开关后，灯泡L 、L 并联，电流表A 测干路电流，电流表A 测灯泡L 支路
1 2 1 2 2
的电流，
由并联电路中干路电流等于各支路电流之和可得，通过小灯泡L 的电流：I＝I﹣I＝0.5A﹣0.3A＝
1 1 2
0.2A。
故答案为：并联；0.2。
三、实验探究题（共4小题）：
12．（2022•大连）某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯泡L 、L 串
1 2
联起来，实验电路图如图甲所示。
（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流。
（2）该同学连接好电路后，用开关“试触”观察到电流表指针迅速偏转到零刻线左侧，则他连
接的电路存在的问题是 。
（3）正确连接电路后，闭合开关S，发现L 灯不发光，L 灯发光。该同学猜想可能是L 灯被短
1 2 1
接了。他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
做法： 。
现象： 。
②请你对L 灯不发光提出一个合理的猜想： 。
1
资料整理【淘宝店铺：向阳百分百】【答案】（1）图见解答；（2）电流表正负接线柱接反了；（3）①用一根导线接在L 两端；观察
2
到L 发光了；②电功率太小造成的。
1
【解析】解：（1）根据甲图按顺序连接实物，如下图所示；
（2）用开关“试触”观察到电流表指针迅速偏转到零刻线左侧，即电流表指针向左偏转，表明电
流表正负接线柱接反了；
（3）①做法：将导线并联在L 灯两端；现象：L 灯不发光，L 灯发光，电流表示数变大；
1 1 2
②L 灯不发光提出一个合理的猜想：电功率太小造成的。
1
故答案为：（1）图见解答；（2）电流表正负接线柱接反了；（3）①用一根导线接在L 两端；观
2
察到L 发光了；②电功率太小造成的。
1
13．（2022•桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画
出该条导线。
（2）在实验过程中，L 突然熄灭，L 亮度不变，电路可能出现的故障是L 路。
2 1 2
（3）排除故障后，用电流表测出通过L 、L 和干路的电流，记录如下表，第三次实验时电流表
1 2
A 指针指在如图丙的位置，其读数应为 A；小桂分析实验数据后得出结论：并联电
1
路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，
为了验证这个结论是否正确，他们应该更换规格 （选填“相同”或“不同”）的灯
泡再次实验。
实验次数 1 2 3
电流表A 的示数/A 0.18 0.2
1
电流表A 的示数/A 0.18 0.2
2
电流表A的示数/A 0.36 0.4
（4）本实验要进行多次实验的目的是 。
【答案】（1）见解答图；（2）断；（3）0.24；不同；（4）寻找普遍规律。
资料整理【淘宝店铺：向阳百分百】【解析】解：（1）根据实物图可知，该电路为并联电路，电流表A 与L 先串联，再并联在L 和电
2 2 1
流表A 的两端，见下图：
1
（2）由电路图知灯泡L 和L 并联，在实验过程中，L 突然熄灭，L 亮度不变，所以电路可能出现
1 2 2 1
的故障是L 断路，若L 短路时，L 也会同时被短路，不会发光；
2 2 1
（3）（4）由图丙知电流表的量程为0～0.6A，分度值为0.02A，所以电流表示数为0.24A；
为了寻找普遍规律，应该换用不同规格的器材多次实验；之所以得出：并联电路中，干路电流等于
各支路电流之和，且各支路的电流相等，是因为选两个规格相同的小灯泡，该结论不具有普遍性。
故答案为：（1）见解答图；（2）断；（3）0.24；不同；（4）寻找普遍规律。
14．（2022•陕西）在“探究并联电路电流特点”的实验中，小华设计了如图﹣1所示的电路进行实
验。
（1）连接电路时，开关应处于 状态。
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程。闭合开关，测得A、B、
C三处的电流分别为I 、I 、I 。更换多组 （选填“相同”或“不同”）规格的灯
A B C
泡重复实验，部分实验数据如表所示。
实验序号 I/A I/A I/A
A B C
1 0.46 0.18 0.28
2 0.36 0.20 0.16
3 0.7 0.32 0.38
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是 （写出关系
式）。
（4）小华在某次实验时，测得C处电流I 为0.30A，观察到A处电流表指针位置如图﹣2所示，
C
则A处电流大小为 A。
【答案】（1）断开；（2）不同；（3）I＝I+I；（4）0.8。
A B C
【解析】解：（1）为了保护电路，连接电路时开关应断开；
（2）为了使结论更具普遍性，应使用不同规格的灯泡进行实验；
资料整理【淘宝店铺：向阳百分百】（3）分析表格中实验数据可知，在并联电路中，干路电流等于各支路电流之和，表达式为：I ＝
A
I+I；
B C
（4）由电路图可知，C处为支路，A处为干路，由并联电路的电流特点可知，A处的电流应大于C
处的电流，
由图2中电流表的指针位置可知，若电流表选用0～0.6A的量程，分度值为0.02A，示数为0.16A＜
0.30A，不符合条件，因此电流表应选用的是 0～3A的量程，分度值为0.1A，示数为0.8A，因此A
处电流大小为0.8A。
故答案为：（1）断开；（2）不同；（3）I＝I+I；（4）0.8。
A B C
15．（2021•贺州）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示
的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L 所在的支路上，闭合开关，观察到灯L 发光，但灯L 不亮，电流表
1 2 1
的示数为零，电路可能存在的故障是 （选填“灯L 断路”或“灯L 短路”）。
1 1
（5）排除故障后，他测出了L 支路上的电流I ＝0.8A，然后他把电流表依次接入电路分别测量
1 1
出L 支路电流I、干路电流I，两次测得的结果都如图丙所示，则I＝ A、I＝ A
2 2 2
。小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即
可）。
（6）本次实验的不足之处是： 。
【答案】（1）不相同；（2）如图；（3）断开；（4）灯L 断路；（5）0.2；1；I＝I+I ；（6）
1 1 2
只做一次实验，结论具有偶然性。
【解析】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）该电路为并联电路，电流表测量灯泡L 的电流，开关控制整个电路，实物图如图所示：
1
（3）为保护电路安全，连接电路时，开关应断开；
资料整理【淘宝店铺：向阳百分百】（4）将电流表接在L 所在的支路上，闭合开关后，观察到灯L 发光，说明干路和L 支路是通路，
1 2 2
但灯L 不发光，电流表的示数为零，电路可能存在的故障是L 或电流表断路造成的；
1 1
（5）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度
相同，测干路电流时应选用大量程，分度值为0.1A，示数为1A；测通过L 支路的电流选用小量程，
2
分度值为0.02A，示数为0.2A；
由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝
I+I；
1 2
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：（1）不相同；（2）如图；（3）断开；（4）灯L 断路；（5）0.2；1；I＝I+I ；
1 1 2
（6）只做一次实验，结论具有偶然性。
资料整理【淘宝店铺：向阳百分百】资料整理【淘宝店铺：向阳百分百】
