闵行区 2017-2018 学年第二学期九年级质量调研考试
理化试卷
（满分150分，考试时间100分钟）
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

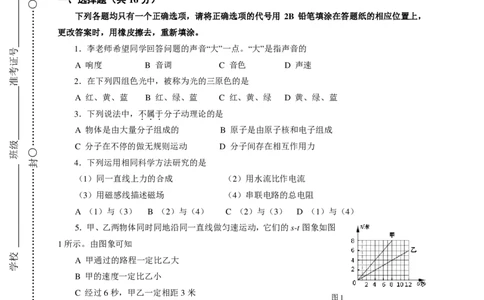

一、选择题（共 16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂。
1．李老师希望同学回答问题的声音“大”一点。“大”是指声音的
A 响度 B 音调 C 音色 D 声速
2．在下列四组色光中，被称为光的三原色的是
A 红、黄、蓝 B 红、绿、蓝 C 红、黄、绿 D 黄、绿、蓝
3．下列说法中，不
．
属
．
于
．
分子动理论的是
A 物体是由大量分子组成的 B 原子是由原子核和电子组成
C 分子在不停的做无规则运动 D 分子间存在相互作用力
4．下列运用相同科学方法研究的是
（1）同一直线上力的合成 （2）用水流比作电流
（3）用磁感线描述磁场 （4）串联电路的总电阻
A （1）与（3） B （2）与（4） C （2）与（3） D （1）与（4）
5．甲、乙两物体同时同地沿同一直线做匀速运动，它们的s-t图象如图
1所示。由图象可知
A 甲通过的路程一定比乙大
B 甲的速度一定比乙小
C 经过6秒，甲乙一定相距3米
图1
D 甲乙间距离一定随着时间的增加而增大
6．如图2所示，行李托运时，行李箱随水平传送带一起做匀速直线运动。
以下说法中属于一对平衡力的是
A 传送带对行李箱的推力与行李箱所受的摩擦力
图2
B 行李箱对传送带的压力与传送带对行李箱的支持力
C 传送带对行李箱的支持力与行李箱所受的重力
D 行李箱所受的重力与行李箱对传送带的压力
名姓
号证考准
级班
校学
……………………………线○……………………………………○封……………………………………○密…………………7．在如图 3 所示电路中，电源电压保持不变。将滑动变阻器的滑片向右移动，电压表 V 与电
流表A的比值变大。关于电键的通断，下列说法中正确的是
①电键S 闭合，S 断开 ②电键S 闭合，S 闭合
1 2 1 2
③电键S
1
断开，S
2
断开 ④电键S
1
断开，S
2
闭合 图3
A ①② B ②③ C ①②④ D ①②③

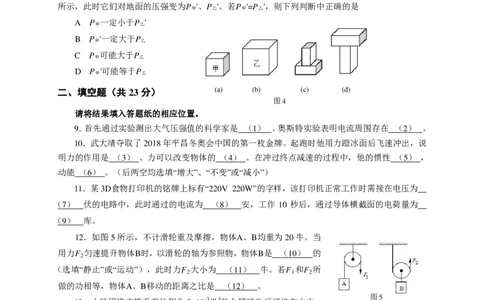

8．甲、乙两个正方体放置在水平地面上，如图 4（a）、（b）所示，它
们对地面的压强分别为P 和P 。将它们沿竖直方向切下相同比例的部分后，
甲 乙
再把甲切下部分放在甲剩余部分的下方，把乙切下部分放在乙剩余部分的上方，如图4（c）、（d）
所示，此时它们对地面的压强变为P '、P '。若P '=P '，则下列判断中正确的是
甲 乙 甲 乙
A P 一定小于P '
甲 乙
B P '一定大于P
甲 乙
C P 可能大于P
甲 乙
D P '可能等于P
甲 乙
二、填空题（共 23分） (a) (b) (c) (d)
图4
请将结果填入答题纸的相应位置。
9．首先通过实验测出大气压强值的科学家是 （1） 。奥斯特实验表明电流周围存在 （2） 。
10．武大靖夺取了2018年平昌冬奥会中国的第一枚金牌。起跑时他用力蹬冰面后飞速冲出，说
明力的作用是 （3） 、力可以改变物体的 （4） 。在冲过终点减速的过程中，他的惯性 （5） ，
动能 （6） 。（后两空均选填“增大”、“不变”或“减小”）
11．某3D食物打印机的铭牌上标有“220V 220W”的字样，该打印机正常工作时需接在电压为
（7） 伏的电路中，此时通过的电流为 （8） 安，工作 10 秒后，通过导体横截面的电荷量为
（9） 库。
12．如图5所示，不计滑轮重及摩擦，物体A、B均重为20牛。当
用力F 匀速提升物体B时，以滑轮的轴为参照物，物体B是 （10） 的
2
（选填“静止”或“运动”），此时力F 大小为 （11） 牛。若F 和F 所
2 1 2
做的功相等，物体A、B移动的距离之比是 （12） 。
图5
13．小敏用橡皮筋系着体积为2×10-3米3的金属球先后浸没在水中、
某液体中，手提橡皮筋上端，待球静止后现象如图6所示。金属球在水中受到的浮力为 （13） 牛。
金属球在水中、某液体中所受合力分别为F 和F ，则F （14） F ；若某液体的密度为ρ ，则ρ
1 2 1 2 液 水
（15） ρ 。（后两空均选填“大于”、“等于”或“小于”）
液
S
R
L
水 某液 体 VV
图6 图7 图814．在如图7所示的电路中，电源电压为4.5伏，若电路中仅有一处故障，且只发生在电阻R、
灯L上。电键S闭合前后，电压表指针的位置不变，且灯不亮，请根据相关信息写出电压表的示数及
相应的故障 （16） 。
15．图8所示是我国研制的大客机C919，技术已达到国际先进水平，翼载达500千克/米2（翼载
是指飞机的最大起飞质量与机翼面积的比值），翼展（飞机的最大宽度）约为36米。机舱内覆有一
层高孔率“超细航空级玻璃棉”，能很好地保温与吸收噪音，1 米3的质量为 5 千克。下表是飞机的部
分技术参数。

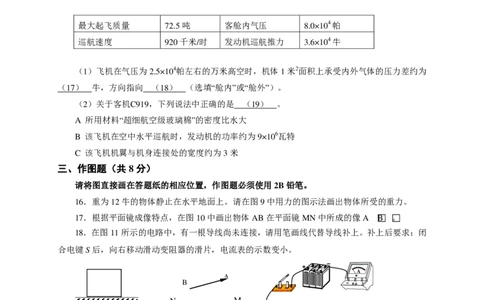

最大起飞质量 72.5吨 客舱内气压 8.0×104帕
巡航速度 920千米/时 发动机巡航推力 3.6×104牛
（1）飞机在气压为2.5×104帕左右的万米高空时，机体1米2面积上承受内外气体的压力差约为
（17） 牛，方向指向 （18） （选填“舱内”或“舱外”）。
（2）关于客机C919，下列说法中正确的是 （19） 。
A 所用材料“超细航空级玻璃棉”的密度比水大
B 该飞机在空中水平巡航时，发动机的功率约为9×106瓦特
C 该飞机机翼与机身连接处的宽度约为3米
三、作图题（共 8分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．重为12牛的物体静止在水平地面上。请在图9中用力的图示法画出物体所受的重力。
17．根据平面镜成像特点，在图10中画出物体AB在平面镜MN中所成的像A B 。
18．在图11所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭
合电键S后，向右移动滑动变阻器的滑片，电流表的示数变小。
A
A
B 0.6 3
N M
L
图9 图10 图11
四、计算题（共 25分）
请将计算过程和答案写在答题纸的相应位置。
19．质量为1千克的牛奶，加热后温度升高了20℃，求牛奶吸收的热量。[c =2.5×103焦/（千
牛奶
克·℃）]20．如图 12 所示，一根长为 1.2 米的轻质杠杆 OA 可绕固定点 O 转动，C 点处悬挂一重为
60牛的物体。（已知 AB=BC=CD=DO）
（1）若在 B点用竖直向上的力使杠杆在水平位置平衡，求这个力的大小。
（2）若在A点施加一个力使杠杆水平平衡，甲同学认为该杠杆一定是省力杠杆，乙同学认为该
杠杆可能是费力杠杆。你赞同哪位同学的观点，并说明理由。
O D C B A
图12

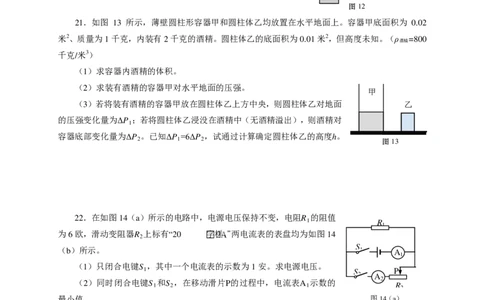

21．如图 13 所示，薄壁圆柱形容器甲和圆柱体乙均放置在水平地面上。容器甲底面积为 0.02
米2、质量为1千克，内装有2千克的酒精。圆柱体乙的底面积为0.01米2，但高度未知。（ρ =800
酒精
千克/米3）
（1）求容器内酒精的体积。
（2）求装有酒精的容器甲对水平地面的压强。
甲
（3）若将装有酒精的容器甲放在圆柱体乙上方中央，则圆柱体乙对地面 乙
的压强变化量为ΔP ；若将圆柱体乙浸没在酒精中（无酒精溢出），则酒精对
1
容器底部变化量为ΔP 。已知ΔP =6ΔP ，试通过计算确定圆柱体乙的高度h。
2 1 2 图13
22．在如图14（a）所示的电路中，电源电压保持不变，电阻R 的阻值
1 R
1
为6欧，滑动变阻器R 上标有“20 字 样2A，”两电流表的表盘均为如图14
2
（b）所示。 S 1 A
1
（1）只闭合电键S ，其中一个电流表的示数为1安。求电源电压。
1 S P
2 A
（2）同时闭合电键S
1
和S
2
，在移动滑片P的过程中，电流表A
1
示数的 2
R 2
最小值。 图14（a）
（3）当把滑片P移动到某一位置时，电流表A 指针偏离零刻度的角度
1
为α，电流表A 指针偏离零刻度的角度为β。若α∶β=3∶5，通过计算确定此
2
时变阻器R 的阻值大小。
2
图14（b）
五、实验题（共 18分）
请根据要求在答题纸的相应位置作答。
23．生活中人们使用如图15（a）所示的 （1） 来测量室内的冷热程度，此时它的示数为 （2）℃；如图15（b）所示实验装置的名称是 （3） ，用它“探究液体内部压强与深度的关系”时，观
察到液面高度差越大，说明液体内部压强越 （4） 。
图15（a）
图15（b）
24．在探究凸透镜成像的实验过程中，移动光屏至如图16（a）所示位置时，屏上出现清晰的像，
则该像是 （5） 的（选填“放大”或“缩小”）。若将蜡烛移至 10 厘米刻度处，要在屏上再次找到
清晰的像，应将光屏向 （6） （选填“左”或“右”）移动。根据图16（b）中通电螺线管的S极，可
判断小磁针的左侧为 （7） 极，电源的左端是 （8） 极。
S
电源
图16（a）
图16（b）
25．某兴趣小组同学查阅资料时，发现不同金属导电板的导电性
能是不同的。为了研究底面为正方形的金属导电板电阻大小和哪些因
素有关，他们选取了由同一金属材料制成但底面积和质量不同的导电
板，利用如图17所示电路测出其阻值，所得实验数据如下表所示。
图17
表一 表二
底面积S 质量m 电阻R 底面积S 质量m 电阻R
序号 序号
（分米2） （毫克） （欧） （分米2） （毫克） （欧）
1 1 10 4 4 1 20 2
2 2 20 4 5 3 60 2
3 4 40 4 6 4 80 2
表三
底面积S 质量m 电阻R
序号
（分米2） （毫克） （欧）
7 1 40 1
8 4 160 1
9 6 240 1
（1）从序号 （9） 的数据可知，正方形金属导电板的电阻大小与 （10） 有关。
（2）分析表一、表二、表三的数据可得出的初步结论是： （11） 。
26．某兴趣小组在进行测定小灯泡额定功率实验时，可用的实验器材有：标有“0.2 安”字样的小灯
泡、3节新干电池、标有“10欧1安”和“5欧1安”的滑动变阻器、电压表、电流表、电键和导线若干，
所有器材均完好。他们第一次选择了 3 节新干电池和标有“5 欧 1 安”的变阻器及其它相关器材进行
实验，实验电路连接正确、步骤规范，但在实验过程中发现无法完成实验。接着，他们更换了部分
器材，使用2节新干电池和标有“10欧 1安”的变阻器重新进行了第二次实验，但在实验过程中发现
依旧无法完成实验。然后他们经商量，对器材又做了一定的调整，最后顺利地完成了实验。
（1）请画出正确的实验电路图。 （12）
（2）请分析他们第一次实验时无法完成实验的原因是： （13） 。
（3）该小灯泡的额定功率应介于 （14） 瓦至 （15） 瓦之间。闵行区 2017-2018 学年第二学期九年级质量调研考试
理化试卷答案及评分标准
物 理 部 分
题号 答案及评分标准
一、选择题
1.A 2.B 3.B 4.D 5.D 6.C 7.C 8.B
（共16分）
9.（1）托里拆利； （2）磁场。
10.（3）相互的； （4）运动状态； （5）不变； （6）减小。
11.（7）220； （8）1； （9）10。
12.（10）静止； （11）10； （12）1:1。
二、填空题
13.（13）19.6； （14）等于； （15）大于。
（共23分）
14.（16）电压表示数为4.5伏，灯短路或电阻断路； （2分）
电压表示数为0伏，灯断路。 （2分）
15.（17）5.5×104； （18）舱外； （19）B。 （2分）
16. 力的大小、方向、作用点各1分。 3分
三、作图题
17. 对称2分、虚像1分。 3分
（共8分）
18. 连线正确。 2分
Q =cmΔt 1分
吸
19.
（3分）
=2.5×103焦／（千克·℃）×1千克×20℃ 1分
=5×104焦
1分
四、计算题 （1）F 2 ＝G=60牛 1分
（共25分） F
1
＝F
2
l
2
/l
1
=60牛×0.6米/0.9米=40牛 2分
20. （2） 乙同学的观点正确； 1分
（5分）
当动力与竖直方向的夹角大于60度（或与水平方向的夹
角小于30度）时，动力臂小于阻力臂，属于费力杠杆。（合理 1分
即可）（1） V ＝m /ρ ＝2千克/800千克/米3＝2.5×10 3米3 2分
酒 酒 酒
（2） p =F /S=G /S =（m +m ）g/ S
地 甲总 甲 酒 容 甲
=（3千克×9.8牛/千克）/2×10 2米2＝1470帕 2分
21. （3） ΔP =6ΔP
1 2
（8分）
（m +m ）g/S =6ρ V g/S 2分
酒 容 乙 酒 乙 甲
（m +m ）=3ρ V 1分
酒 容 酒 乙
3千克=3×800千克/米3×10 2米2×h
乙
h =0.125米 1分
乙
(1) 只闭合电键S ，只有R 接入电路。
1 1
U=U =I R =1安×6欧=6伏 2分
1 1 1
(2) 同时闭合电键S 和S ，R 、R 并联，I 不变。
1 2 1 1 1
I =U /R =6伏∕20欧=0.3安 2分
2 2 2
22. I= I + I =1.3安 1分
1 2
四、计算题
（9分） (3) 电流表A 测干路，A 测R 支路，所以A 示数大于A 。
1 2 2 1 2
（共25分）
又因为α∶β=3 ∶，5A 表选0~3安，A 表选0~0.6安。 1分
1 2
I=3×0.1n安，I =5×0.02n安，I: I =3:1 1分
2 2
I= I + I ，3 I =1安+ I ，I =0.5安 1分
1 2 2 2 2
R = U / I =6伏∕0.5安=12欧 1分
2 2 2
说明：在计算中，有关单位错写、漏写，总扣 1 分。
23. （1）温度计； （2）25； （3）U形管压强计；（4）大。 4分
24. （5）放大； （6）左； （7）S； （8）正。 4分
25. （9）1、4、7或3、6、8（2、4或3、7） 1分
（10）质量m（底面积S）[要求与（9）对应] 1分
（11）由同一材料制成的正方形金属导电板，m与S的比值相同，电
阻R相同；m与S的比值越小，电阻R越大。（由同一材料制成的正方形
五、实验题 金属导电板，m相同时，R与S成正比；由同一材料制成的正方形金属导 2分
（共18分）
电板，S相同时，R与m成反比）
（其它答案合理即可）
26. （12）略； 2分
（13）滑动变阻器的最大阻值过小，以至于电路中的电流最小值大于
0.2安。 2分
（14）0.6； 1分
（15）0.7。 1分
