2023 学年第一学期九年级综合测试
物理部分
考生注意：
1．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律
无效。
2．如无特别说明，都必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂
在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

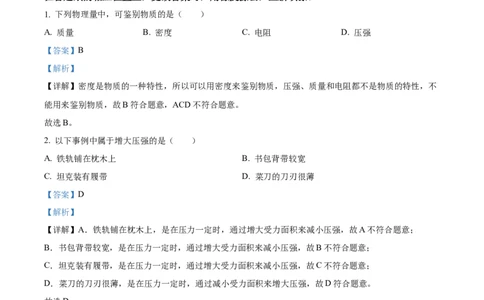

1. 下列物理量中，可鉴别物质的是（ ）
A. 质量 B. 密度 C. 电阻 D. 压强
【答案】B
【解析】
【详解】密度是物质的一种特性，所以可以用密度来鉴别物质，压强、质量和电阻都不是物质的特性，不
能用来鉴别物质，故B符合题意，ACD不符合题意。
故选B。
2. 以下事例中属于增大压强的是（ ）
A. 铁轨铺在枕木上 B. 书包背带较宽
C. 坦克装有履带 D. 菜刀的刀刃很薄
【答案】D
【解析】
【详解】A．铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B．书包背带较宽，是在压力一定时，通过增大受力面积来减小压强，故B不符合题意；
C．坦克装有履带，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意；
D．菜刀的刀刃很薄，是在压力一定时，通过减小受力面积来增大压强，故D符合题意。
故选D。
3. 在研究电压时，我们常将它比作水压，这是采用了（ ）
A. 类比法 B. 等效替代法
C. 控制变量法 D. 理想模型法
【答案】A
【解析】
【详解】A．水压和电压都客观存在，但水压产生的作用可以直接观察，用可以直接观察的水压作用解释
电压的作用，采用的是“类比法”，故A符合题意；B．等效替代法是在保证某种效果相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、
简单的、易于研究的物理问题和物理过程来研究和处理的方法，故B不符合题意；
C．每一次只改变其中的某一个变量，而控制其余几个变量不变，从而研究被改变的这个变量对事物影响，
分别加以研究，最后再综合解决，这种方法叫控制变量法，故C不符合题意；
D．模型法借助于与原型相似的物质模型或抽象反映原型本质的思想模型，间接地研究客体原形的性质和
规律的研究方法，故D不符合题意。
故选A。
4. 在图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等．闭合电键S，电流表的示数最
小的是（ ）
A. B. C.
D.
【答案】C
【解析】
【详解】A．电路由两个电阻并联，电流表测的是通过一个电阻的电流；
B．电路由两个电阻串联，电流表测的是电路中的电流；
的
C．中开关闭合后，上面 电阻被短路，没有电流通过电流表，示数为0；
D．中电路由两个电阻并联，电流表测的是干路中的电流．
为
通过分析发现，A、B、D中电流表示数都不 0，只有C中电流表示数为0，所以C中电流表示数最
小．
故选C．5. 在如图所示的电路中，开关S闭合后正常工作，下列操作中，可能使电流表A示数与电流表A 示数的
1
比值不变的是（ ）
A. 增大电源电压，向右移动R 的滑片
1
B. 增大电源电压，用阻值大于R 的电阻替换R
2 2
C. 向右移动R 的滑片且用阻值大于R 的电阻替换R
1 2 2
D. 向右移动R 的滑片且用阻值小于R 的电阻替换R
1 2 2

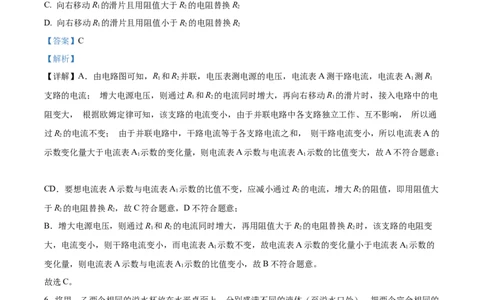

【答案】C
【解析】
【详解】A．由电路图可知，R 和R 并联，电压表测电源的电压，电流表A测干路电流，电流表A 测R
1 2 1 1
支路的电流； 增大电源电压，则通过R 和R 的电流同时增大，再向右移动R 的滑片时，接入电路中的电
1 2 1
阻变大， 根据欧姆定律可知，该支路的电流变小，由于并联电路中各支路独立工作、互不影响， 所以通
过R 的电流不变； 由于并联电路中，干路电流等于各支路电流之和， 则干路电流变小，所以电流表A的
2
示数变化量大于电流表A 示数的变化量，则电流表A示数与电流表A 示数的比值变大，故A不符合题意；
1 1
CD．要想电流表A示数与电流表A 示数的比值不变，应减小通过R 的电流，增大R 的阻值，即用阻值大
1 2 2
于R 的电阻替换R，故C符合题意，D不符合题意；
2 2
B．增大电源电压，则通过R 和R 的电流同时增大，再用阻值大于R 的电阻替换R 时，该支路的电阻变
1 2 2 2
大，电流变小，则干路电流变小，而电流表A 示数不变，故电流表A示数的变化量小于电流表A 示数的
1 1
变化量，则电流表A示数与电流表A 示数的比值变小，故B不符合题意。
1
故选C。
6. 将甲、乙两个相同的溢水杯放在水平桌面上，分别盛满不同的液体（至溢水口处），把两个完全相同的
小球放入溢水杯中，溢出的液体流到了相同的小烧杯中，静止时的状态如图所示。此时，甲图中液体对烧
杯底部的压强和乙图中液体对烧杯底部的压强分别为p 和p ，甲溢水杯对桌面的压强和乙溢水杯对桌面的
1 2
压强分别为p 和p，则（ ）
3 4A. p＜p，p＜p B. p＞p，p＞p
1 2 3 4 1 2 3 4
C. p＜p，p＝p D. p＞p，p＝p
1 2 3 4 1 2 3 4
【答案】A
【解析】

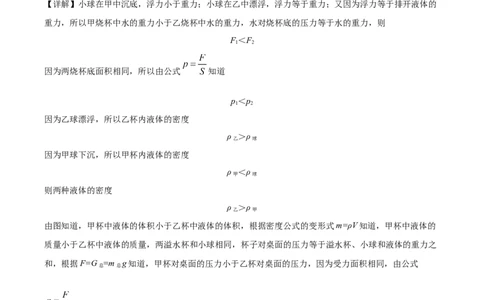

【详解】小球在甲中沉底，浮力小于重力；小球在乙中漂浮，浮力等于重力；又因为浮力等于排开液体的
重力，所以甲烧杯中水的重力小于乙烧杯中水的重力，水对烧杯底的压力等于水的重力，则
F＜F
1 2
因为两烧杯底面积相同，所以由公式 知道
p＜p
1 2
因为乙球漂浮，所以乙杯内液体的密度
ρ ＞ρ
乙 球
因为甲球下沉，所以甲杯内液体的密度
ρ ＜ρ
甲 球
则两种液体的密度
ρ ＞ρ
乙 甲
由图知道，甲杯中液体的体积小于乙杯中液体的体积，根据密度公式的变形式m=ρV知道，甲杯中液体的
质量小于乙杯中液体的质量，两溢水杯和小球相同，杯子对桌面的压力等于溢水杯、小球和液体的重力之
和，根据F=G =m g知道，甲杯对桌面的压力小于乙杯对桌面的压力，因为受力面积相同，由公式
总 总
知道
p＜p
3 4
故A符合题意，BCD不符合题意。
故选A。
二、填空题（共23分）请将结果填入答题纸的相应位置。
7. 上海家庭中常见的电冰箱正常工作时的电压为 ___________伏，家用空调与电冰箱是________________（选填“串联”或“并联”）连接的，当电路中同时工作的家用电器增加时，电路的总电流
_______________（选填“变大”、“不变”或“变小”）。
【答案】 ①. 220 ②. 并联 ③. 变大
【解析】
【详解】[1]由于我国居民用电电压为220V，所以上海家庭中常见的电冰箱正常工作时的电压是220V。
[2]空调与电视机工作时互不影响，能独立工作，所以它们是并联的。
[3]在家庭电路中，干路中的电流等于各支路电流之和，所以当电路中同时工作的家用电器增加时，电路的
总电流变大。
8. 图（a）中的电热水壶，通过壶外透明玻璃管的液面就可知道水壶内的水位，这是利用了_____________
原理；图（b）中茶壶的盖上有一个小孔，是为了壶内的气压与外界_____________ 相等，更容易把水倒
出；图（c）中拦河大坝建成上窄下宽的主要原因是水的压强随 ________的增加而增大。
【答案】 ①. 连通器 ②. 大气压强 ③. 深度
【解析】
【详解】[1]图（a）中的电热水壶，壶内水位的玻璃管是根据连通器的原理来工作的，根据连通器的原理
可知，壶内水位的玻璃管与壶内的水位是相平的，因此通过观察玻璃管内水位的高低就可判断壶内水位的
高低。
[2]图（b）中茶壶的盖上有一个小孔，使茶壶内外相通，所以茶壶内外气压相同，故壶内的气压与外界大
气压强相等。
[3]图（c）中拦河大坝要受到水对它一个向外的压强，根据液体压强的特点可知，液体压强随着深度的增
加而增大，为了防止大坝被冲毁，所以修的上窄下宽。
9. 如图所示，将一块质量为2千克的正方体冰块A放入柱形容器B中，当冰块全部熔化成水后，水的质量
为________ 千克， 水的体积为_________米3， 水对容器底的压强____________ 原来冰对容器底的压强
（选填“大于”、“等于”或“小于”）。
【答案】 ①. 2 ②. 0.002 ③. 小于【解析】
【详解】[1]2千克的正方体冰块，当冰块全部熔化成水后，物质的多少不变，所以水的质量仍为2kg。
[2] 水的质量为2kg，水的体积
[3]冰熔化后它的质量不变，则其重力不变，对容器底部的压力不变；但冰熔化后，水与容器底面的接触面
积变大，根据公式 可知，底部受到的压强变小，所以水对容器底的压强小于原来冰对容器底的压强。
10. 某导体两端电压为6伏，通过该导体的电流为0.2安，则该导体的电阻为___________欧，通电15秒钟，
通过该导体横截面的电荷量为______库。当此导体两端的电压变小为3伏时，则它的电阻为________欧。
【答案】 ①. 30 ②. 3 ③. 30
【解析】
【详解】[1]导体两端电压为6伏，通过该导体的电流为0.2安，则该导体的电阻
[2]通过该导体的电流为0.2安，15秒内通过该导体横截面的电荷量
Q=It=0.2A×15s=3C
[3]电阻是导体本身的一种性质，电阻大小只与导体的材料、长度、横截面积和温度有关，与导体两端的电
压和通过的电流无关。所以当此导体两端的电压变小为3伏时，导体的电阻仍为30Ω不变。
11. 物块浸没在液体中，受到液体对它向上、向下的压力分别为12牛、8牛，其受到浮力的大小为_______
牛，方向_______；如图所示，小明自制了“密度计”：在一根饮料吸管下端加适当的配重后封闭，能竖
直漂浮在液面中，放入水中，水面在管的A点处；放入另一种液体中，液面在B点处，则液体密度ρ
液
_______ρ （选填“大于”、“等于”或“小于”）。
水
【答案】 ①. 4 ②. 竖直向上 ③. 大于
【解析】
【详解】[1]物块浸没在液体中，受到液体对它向上、向下的压力分别为12牛、8牛，由浮力的产生原因可知，物块受到浮力
F =F -F =12N-8N=4N
浮 向上 向下
[2]由浮力的定义可知，物块浸没在液体中时，受到液体对其竖直向上的浮力。
[3]密度计始终漂浮在液体中，所受浮力等于本身的重力，保持不变，如果液体的密度越大，则密度计浸入
液体中的体积越小，即越往上浮，则露出液面部分的长度越长，所以密度计的刻度是越往下值越大，故ρ
>ρ 。
液 水
12. 在图所示的电路中，电源电压为U 保持不变，电阻R 阻值为R，R 的阻值为2R。闭合开关S，发现
0 1 0 2 0
只有一只电表的示数发生变化，已知电路中仅有一处故障，且只发生在电阻R 或R 上。请写出闭合开关S
1 2
后电流表和电压表的示数及对应的故障_________________（写出所有可能的情况）
【答案】见解析
【解析】
【详解】由电路图可知，两电阻串联，电压表测R 两端电压，电流表测电路中电流。已知电路中仅有一处
1
故障，且只发生在电阻R 或R 上，则故障可能是R 短路、R 断路、R 短路、R 断路四种情况。若R 短路，
1 2 1 1 2 2 1
则电压表示数为0，电流表示数为
闭合开关后，只有电流表示数变化，符合题意。若 R 断路，则电流表无示数，电压表示数为U ，开关闭
1 0
合后，只有电压表示数变化，符合题意；若R 短路，则闭合开关后，电压表示数为U ，电流表示数为
2 0
不符合题意；若R 断路，则电压表和电流表均无示数，不符合题意。综上所述：若电流表示数为零，电压
2
表示数为U，则R 断路；若电流表示数 ，电压表示数为零，则R 短路。
0 1 1
13. 进入冬季，高血压脑溢血发生风险增加；为了探究原因，小明查阅资料后得知：（a）气温变化，会引
起血管热胀冷缩；（b）血管阻力下降时，人体为了保持血流量不变，血液对单位面积血管壁的压力随之
变小；（c）同一血管内，血管长度和血液黏度一定时，血液的流速越大，血液通过血管时受到的阻力越大；（d）血液流速会随血管横截面积的变化而变化；当血管横截面积为正常值的n倍时，测得心脏主动脉
血管内血液匀速流动的速度v与n的数值如下表；
n 1.00 0.90 0.80 0.75 0.60
v（厘
18 20 22.5 24 30
米/秒）
（1）血压是指血液在血管内流动时作用于单位面积血管壁的压力，它是推动血液在血管内流动的原因；
这里“血压”的“压”指的是_______（选填“压强”或“压力”）；
（2）结合上述信息，分析冬季气温骤降可能导致血压升高的原因，请写出分析过程：________________；
（3）病人在输液时，药水瓶上除了输液管外，另外还插有一根“闲置”的管，管口朝上“敞开”在空气
中，如图所示；这是让药液顺利进入静脉，同时保证药水瓶相对针管有一定的高度，血液不会流到输液管
内，此时静脉血管产生的压强___________（选填“大于”、“等于”或“小于”）大气压强。
【答案】 ①. 压强 ②. 温度降低，血管收缩，血管横截面积变小；血液流动速度变大，血液通过
血管时受到的阻力变大，血液对单位面积血管壁的压力变大，即血压升高 ③. 大于
【解析】
【详解】（1）[1]物体单位面积上受到的压力，称为压强；血液在血管内向前流动时，对血管壁造成的侧
压力，就是单位面积上受到的压力，所以这里“血压”的“压”是指的压强。
（2）[2]冬季气温骤降，温度降低，血管收缩，血管横截面积变小；血液流动速度变大，血液通过血管时
受到的阻力变大，血液对单位面积血管壁的压力变大，即血压升高。
（3）[3]加个“闲置”的管后，瓶内气压等于瓶外大气压强，同时药水瓶相对针管有一定的高度，则瓶内
气压与输液管中液体压强之和，等于病人静脉的血压，所以病人静脉的血压大于瓶内气压，故病人静脉的
血压大于大气压强。
三、作图题（共5分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
14. 在图中，物体对水平地面的压力为8牛，用力的图示法画出压力F。
（ ）【答案】
【解析】
【详解】压力的大小为8N，方向垂直于接触面向下，作用点在接触面上，故先选取标度为4N，过压力的
作用点，沿着与接触面垂直的方向，向下做出长度为两个标度的线段，标上箭头并标明力的符号和大小即
可，如图所示：
15. 在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。
【答案】
【解析】
【详解】由电路图知，两灯应并联在电路中，电流表在干路，测电路的总电流，并在L 两端是电压表，测
1
电源电压，作图如下四．综合题（共30分）请根据要求将计算过程和答案写入答题纸的相应位置。
16. 浸在水中的合金块排开水的体积为5×10-4米3，求合金块所受浮力F 的大小。
浮
【答案】4.9牛
【解析】
【详解】合金块受到 的浮力
F =ρ gV =1.0×103kg/m3×9.8N/kg×5×10-4m3=4.9N
浮 液 排
答：合金块所受浮力的大小是4.9N。
17. 在图所示的电路中，电源电压保持不变，电阻R 的阻值为5欧，滑动变阻器R 上标有“20欧 2安”
1 2
字样。闭合开关S，移动变阻器的滑片P，电流表A 的示数为1.2安，电流表A的示数为2安。求：
1
（1）电源电压U；
（2）此时滑动变阻器连入电路的阻值R。
2
【答案】（1）6V；（2）7.5Ω
【解析】
【详解】解：（1）分析电路图可知，电阻R 与滑动变阻器R 并联，电阻R 的阻值为5欧，电流表A 测量
1 2 1 1
通过R 的电流，示数为1.2安，则R 两端电压
1 1
U=IR=1.2A×5Ω=6V
1 1 1
由于并联电路中，各支路电压等于电源电压，则电源电压
U=U=6V
1
（2）电流表A测量干路中电流，示数为2安，由并联电路中，干路电流等于各支路电流之和可知，通过
R 的电流
2
I=I-I =2A-1.2A=0.8A
2 1
则滑动变阻器连入电路的阻值答：（1）电源电压为6V；
（2）此时滑动变阻器连入电路的阻值为7.5Ω。
18. 在图所示的电路中，电源电压为12伏且保持不变，电阻R 的阻值为10欧，滑动变阻器R 上标有“20
1 2
欧 ？安”字样。闭合开关S，电压表示数为6伏；求：
（1）通过电阻R 的电流I；
1 1
的
（2）变阻器连入电路 阻值R；
2
（3）移动变阻器滑片P过程中，电压表最大示数和最小示数的差值为6伏，求滑动变阻器R 允许通过的
2
最大电流I 。
2最大
.
【答案】（1）0 6安；（2）10欧；（3）1安
【解析】
【详解】解：（1）分析电路图可知，电阻R 与滑动变阻器R 串联，电流表测串联电路中电流，电压表测
1 2
电阻R 两端电压，电压表示数为6伏，则通过电阻R 的电流
1 1
（2）由于串联电路中处处电流相等，则通过电阻R 的电流
2
I=I=0.6安
2 1
电阻R 两端电压
2
U=U-U =12伏-6伏=6伏
2 1
则变阻器连入电路的阻值
（3）当R=20欧时，总电阻R最大，电路中的电流I最小，即
2
R =R+R =10欧+20欧=30欧
最大 1 2最大R 两端最小电压
1
U =I R=I R=0.4安10欧=4伏
1小 1小 1 最小 1
电压表最大示数和最小示数的差值为6伏，则R 两端最大电压
1
U =U +ΔU=4伏+6伏=10伏<12伏
1大 1小
此时电路中的电流最大，并且R>0，通过电阻R 的最大电流
2 1
则滑动变阻器R 允许通过的最大电流
2
I = I =1安
2最大 1最大
答：（1）通过电阻R 的电流为0.6A；
1
（2）变阻器连入电路的阻值为10欧；
（3）滑动变阻器R 允许通过的最大电流为1A。
2
19. 如图所示，底面积为2×10-2米2的薄壁轻质圆柱形容器放置在水平地面上，容器内装有深度为0.1米的
水，求：
（1）水的质量m ；
水
（2）水对容器底的压强p ；
水
（3）现将两个完全相同、质量为2千克的实心物块依次浸没在容器水中。 两次物块放入后，水对容器底
部压强p ´如下表所示；求第二个物块放入前后容器对桌面的压强变化量∆p 。
水 容
第一个物块放入后 第二个物块放入后
p ´（帕） 1470 1666
水
【答案】（1）2千克；（2）980帕；（3）686帕
【解析】
【详解】解：（1）圆柱形容器底面积为2×10-2米2，装有深度为0.1米的水，水的质量
m =ρ V =103千克/米3×2×10-2米2×0.1米=2千克
水 水 水（2）水对容器底的压强
p =ρ gh =103千克/米3×9.8牛/千克×0.1米=980帕
水 水
（3）由题意可知，第一个物块放入后，水对容器底部压强变化
Δp =1470帕-980帕=490帕
水1
Δp =1666帕-1470帕=196帕
水2
由于Δp ≠ Δp ，则第二次放入物块后，水会有溢出，则第一个物块放入后，水上升高度
水1 水2
则第二个物块放入后，水上升高度
则溢出水的体积
V =S h =S (Δh－Δh)=2×10-2米2×（0.05米-0.02米）=6×10-4米3
溢 容 溢 容 1 2
则溢出水的质量
m =ρ V =103千克/米3×6×10-4米3=0.6千克
溢 水 溢
则第二个物块放入前后容器对桌面的压强变化量
答：（1）水的质量为2千克；
（2）水对容器底的压强为980帕；
（3）第二个物块放入前后容器对桌面的压强变化量为686帕。
20. 小华做“用电流表、电压表测电阻”实验，他用导线将电源（电压为1.5伏的整数倍且保持不变）、待
测电阻、滑动变阻器、电流表、开关串联，然后将电压表并联在电路中。闭合开关，移动变阻器滑片，将
测得的两组数据记录在下表的实验序号1和2中。小华思考后仅改变了电压表的接入位置再次实验，移动
滑片到某一位置，将此时观察到的电压表和电流表的示数（如图所示）记录在实验序号3中。
实验序号 电压表示数（伏） 电流表示数（安）
1 2.4 0.22
2 2.0 0.26
3
①“用电流表、电压表测电阻”的实验原理是____________________；②小华可选用的变阻器有A 、B两个，分别标有“10Ω 2A”、“20Ω 1A”字样。本次实验中他用的变阻
器是_______________（选填“A”或“B”）；
③求实验所用电源的电压。（需写出解题过程）________________________ ；
④根据相关信息，计算实验序号1中待测电阻的阻值为_____________欧。（精确到0.1欧）
【答案】 ①. ②. B ③. 4.5V ④. 9.5
【解析】
【详解】①[1]“用电流表、电压表测电阻”的实验称为伏安法，是通过测量电压与电流，利用欧姆定律计
算电阻的，原理是 。
②[2]由序号1、2可知，电压表示数变小，电流表示数变大，电压表并联在滑动变阻器两端。则在序号1中
滑动变阻器接入的阻值为
小华本次实验中他用的变阻器是B。
③[3]电压表原来并联在滑动变阻器两端，后仅改变了电压表的接入位置再次实验，则此时测量的电压为定
值电阻的电压，如图所示，序号3的电压表接入量程为0~3V，分度值为0.1V，示数为2.4V，待测电阻两
端电压为U ＝2.4V，不是1.5V的整数倍。序号3的电流表接入量程为0~0.6A，分度值为0.02A，示数为
x3
I＝0.24A，比较三次实验数据， I
