2023 学年第一学期九年级综合测试
物理部分
考生注意：
1．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律
无效。
2．如无特别说明，都必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂
在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1. 下列物理量中，可鉴别物质的是（ ）
A. 质量 B. 密度 C. 电阻 D. 压强
2. 以下事例中属于增大压强的是（ ）
A. 铁轨铺在枕木上 B. 书包背带较宽
C. 坦克装有履带 D. 菜刀的刀刃很薄
3. 在研究电压时，我们常将它比作水压，这是采用了（ ）
A. 类比法 B. 等效替代法
C. 控制变量法 D. 理想模型法
4. 在图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等．闭合电键S，电流表的示数最
小的是（ ）
A. B. C.
D.
5. 在如图所示的电路中，开关S闭合后正常工作，下列操作中，可能使电流表A示数与电流表A 示数的
1比值不变的是（ ）
A. 增大电源电压，向右移动R 的滑片
1
B. 增大电源电压，用阻值大于R 的电阻替换R
2 2
C. 向右移动R 的滑片且用阻值大于R 的电阻替换R
1 2 2
D. 向右移动R 的滑片且用阻值小于R 的电阻替换R
1 2 2

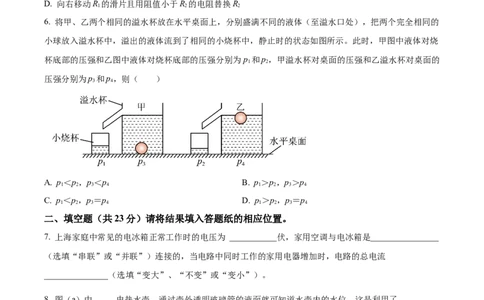

6. 将甲、乙两个相同的溢水杯放在水平桌面上，分别盛满不同的液体（至溢水口处），把两个完全相同的
小球放入溢水杯中，溢出的液体流到了相同的小烧杯中，静止时的状态如图所示。此时，甲图中液体对烧
杯底部的压强和乙图中液体对烧杯底部的压强分别为p 和p ，甲溢水杯对桌面的压强和乙溢水杯对桌面的
1 2
压强分别为p 和p，则（ ）
3 4
A. p＜p，p＜p B. p＞p，p＞p
1 2 3 4 1 2 3 4
C. p＜p，p＝p D. p＞p，p＝p
1 2 3 4 1 2 3 4
二、填空题（共23分）请将结果填入答题纸的相应位置。
7. 上海家庭中常见的电冰箱正常工作时的电压为 ___________伏，家用空调与电冰箱是________________
（选填“串联”或“并联”）连接的，当电路中同时工作的家用电器增加时，电路的总电流
_______________（选填“变大”、“不变”或“变小”）。
的
8. 图（a）中 电热水壶，通过壶外透明玻璃管的液面就可知道水壶内的水位，这是利用了
_____________原理；图（b）中茶壶的盖上有一个小孔，是为了壶内的气压与外界_____________ 相等，
更容易把水倒出；图（c）中拦河大坝建成上窄下宽的主要原因是水的压强随 ________的增加而增大。9. 如图所示，将一块质量为2千克的正方体冰块A放入柱形容器B中，当冰块全部熔化成水后，水的质量
为________ 千克， 水的体积为_________米3， 水对容器底的压强____________ 原来冰对容器底的压强
（选填“大于”、“等于”或“小于”）。
10. 某导体两端电压为6伏，通过该导体的电流为0.2安，则该导体的电阻为___________欧，通电15秒钟，
通过该导体横截面的电荷量为______库。当此导体两端的电压变小为3伏时，则它的电阻为________欧。

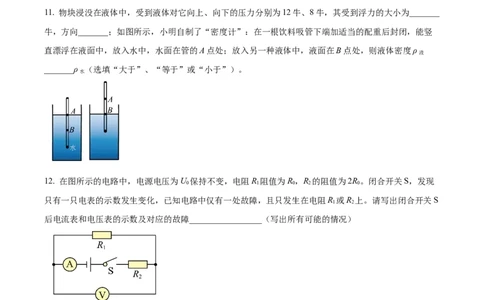

11. 物块浸没在液体中，受到液体对它向上、向下的压力分别为12牛、8牛，其受到浮力的大小为_______
牛，方向_______；如图所示，小明自制了“密度计”：在一根饮料吸管下端加适当的配重后封闭，能竖
直漂浮在液面中，放入水中，水面在管的A点处；放入另一种液体中，液面在B点处，则液体密度ρ
液
_______ρ （选填“大于”、“等于”或“小于”）。
水
12. 在图所示的电路中，电源电压为U 保持不变，电阻R 阻值为R，R 的阻值为2R。闭合开关S，发现
0 1 0 2 0
只有一只电表的示数发生变化，已知电路中仅有一处故障，且只发生在电阻R 或R 上。请写出闭合开关S
1 2
后电流表和电压表的示数及对应的故障_________________（写出所有可能的情况）
13. 进入冬季，高血压脑溢血发生风险增加；为了探究原因，小明查阅资料后得知：（a）气温变化，会引
起血管热胀冷缩；（b）血管阻力下降时，人体为了保持血流量不变，血液对单位面积血管壁的压力随之
变小；（c）同一血管内，血管长度和血液黏度一定时，血液的流速越大，血液通过血管时受到的阻力越
大；（d）血液流速会随血管横截面积的变化而变化；当血管横截面积为正常值的n倍时，测得心脏主动脉
血管内血液匀速流动的速度v与n的数值如下表；
.
n 1.00 0.90 0.80 0.75 0 60
v（厘
18 20 22.5 24 30
米/秒）
（1）血压是指血液在血管内流动时作用于单位面积血管壁的压力，它是推动血液在血管内流动的原因；
这里“血压”的“压”指的是_______（选填“压强”或“压力”）；
（2）结合上述信息，分析冬季气温骤降可能导致血压升高的原因，请写出分析过程：________________；
（3）病人在输液时，药水瓶上除了输液管外，另外还插有一根“闲置”的管，管口朝上“敞开”在空气
中，如图所示；这是让药液顺利进入静脉，同时保证药水瓶相对针管有一定的高度，血液不会流到输液管
内，此时静脉血管产生的压强___________（选填“大于”、“等于”或“小于”）大气压强。
三、作图题（共5分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
14. 在图中，物体对水平地面的压力为8牛，用力的图示法画出压力F。
（ ）
15. 在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。
四．综合题（共30分）请根据要求将计算过程和答案写入答题纸的相应位置。
16. 浸在水中的合金块排开水的体积为5×10-4米3，求合金块所受浮力F 的大小。
浮
17. 在图所示的电路中，电源电压保持不变，电阻R 的阻值为5欧，滑动变阻器R 上标有“20欧 2安”
1 2
字样。闭合开关S，移动变阻器的滑片P，电流表A 的示数为1.2安，电流表A的示数为2安。求：
1（1）电源电压U；
（2）此时滑动变阻器连入电路的阻值R。
2
18. 在图所示的电路中，电源电压为12伏且保持不变，电阻R 的阻值为10欧，滑动变阻器R 上标有“20
1 2
欧 ？安”字样。闭合开关S，电压表示数为6伏；求：
（1）通过电阻R 的电流I；
1 1
（2）变阻器连入电路的阻值R；
2
（3）移动变阻器滑片P过程中，电压表最大示数和最小示数的差值为6伏，求滑动变阻器R 允许通过的
2
最大电流I 。
2最大
19. 如图所示，底面积为2×10-2米2的薄壁轻质圆柱形容器放置在水平地面上，容器内装有深度为0.1米的
水，求：
（1）水的质量m ；
水
（2）水对容器底的压强p ；
水
（3）现将两个完全相同、质量为2千克的实心物块依次浸没在容器水中。 两次物块放入后，水对容器底
部压强p ´如下表所示；求第二个物块放入前后容器对桌面的压强变化量∆p 。
水 容
第一个物块放入后 第二个物块放入后
p ´（帕） 1470 1666
水
20. 小华做“用电流表、电压表测电阻”实验，他用导线将电源（电压为1.5伏的整数倍且保持不变）、待测电阻、滑动变阻器、电流表、开关串联，然后将电压表并联在电路中。闭合开关，移动变阻器滑片，将
测得的两组数据记录在下表的实验序号1和2中。小华思考后仅改变了电压表的接入位置再次实验，移动
滑片到某一位置，将此时观察到的电压表和电流表的示数（如图所示）记录在实验序号3中。
实验序号 电压表示数（伏） 电流表示数（安）
1 2.4 0.22
. .
2 2 0 0 26
3
的
①“用电流表、电压表测电阻” 实验原理是____________________；
②小华可选用的变阻器有A 、B两个，分别标有“10Ω 2A”、“20Ω 1A”字样。本次实验中他用的变阻
器是_______________（选填“A”或“B”）；
③求实验所用电源的电压。（需写出解题过程）________________________ ；
④根据相关信息，计算实验序号1中待测电阻的阻值为_____________欧。（精确到0.1欧）
