2020年上海市奉贤区中考物理二模试卷
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在
答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．
1．（3分）人体的正常温度是（ ）
A．0℃ B．37℃ C．42℃ D．100℃
2．（3分）下列粒子中，带正电的是（ ）
A．电子 B．原子 C．中子 D．质子
3．（3分）如图所示为我国古代乐器编钟。用相同的力敲击不同的编钟主要可以改变声音的（
）
A．响度 B．音调 C．音色 D．声速
4．（3分）如图所示的E，F，P，Q四点中，磁场最强的是（ ）
A．E点 B．F点 C．P点 D．Q点
5．（3分）下列单色光中，属于三原色光的是（ ）
红光 绿光 蓝光 黄光
①A． ② ③B． ④ C． D．
6．（3分①）位②于③P、Q两点的甲、①乙②两④小车同时沿同一直②线③运④动，它们的s﹣t图①象③如④图所示。经
过5秒甲、乙两小车正好相遇，则（ ）
第1页（共26页）A．P、Q两点距离一定是15米
B．P、Q两点距离可能是20米
C．继续行驶20秒，两车还能相遇
D．继续行驶2秒，甲、乙两车可能相距10米
7．（3分）如图所示，盛有甲、乙两种相等体积液体的两个轻质薄壁圆柱形容器静置在水平桌
面上，现从容器内抽出高度相等的甲、乙液体，此时容器对桌面的压力变化量相等。若薄
壁圆柱形容器内剩余甲、乙液体的质量分别为m′
甲
和m′
乙
，容器对桌面的压强分别为
p′
甲
和p′
乙
，则（ ）
A．m′
甲
＜m′
乙
，p′
甲
＜p′
乙
B．m′
甲
＜m′
乙
，p′
甲
＞p′
乙
C．m′
甲
＞m′
乙
，p′
甲
＞p′
乙
D．m′
甲
＞m′
乙
，p′
甲
＜p′
乙
8．（3分）如图所示，电源电压保持不变，闭合开关s后将滑片P由图示位置向右移动时，变大
的是（ ）
A．电流表A示数
B．电压表V 示数和电压表V 示数的和
1 2
C．电压表V 示数与电流表A示数的比值
2
D．电压表V 示数和电流表A示数的乘积
1
第2页（共26页）二、填空题（共26分）请将结果填入答题纸的相应位置
9．（3分）一节新干电池两端的电压为 伏。家里的电视机与日光灯之间是 （选
填“串联”或“并联”）连接的。电冰箱工作时将 转化为其他形式的能。
10．（3分）如图所示，“奉浦快线”公交车在力作用下从车站加速启动，主要表明力可以改
变物体的 。加速过程中，公交车的惯性将 ，动能将 （均选填“增
大”、“不变”或“减小”）。
11．（3分）在水、砂石和铁三种物质中 的比热容最大。通常沿海地区白天和晚上的温
差比内陆地区的温差要 。家里厨房间烧菜时可以闻到菜的香味这是由于分子在不
停地做 的热运动造成的。
12．（3分）如图所示， 是可以看作省力杠杆的滑轮（选填“A“或“B”）。若物体受
到的重力均为8牛且处于静止状态，不计摩擦和滑轮的重力，F 的大小为 牛。物体
1
上升时的重力势能 （选填“增大”、“不变”或“减小”）。
13．（3分）某导体两端的电压为3伏，10秒内通过该导体横截面的电荷量为6库，通过该导
体的电流为 安，该导体的电阻为 欧，若通过该导体的电流为0安，其电阻
为 欧。
14．（3分）在水深1米处，水的压强为 帕。重为12牛、体积为5×10﹣4米3的金属块浸
没在水中，受到重力与浮力的合力大小为 牛，方向为 。
15．（4分）如所示，电源电压为U 保持不变。开关s闭合后，电路正常工作。一段时间后，观察
0
到两只电表示数差值变大为2I 。
0
（l）若电阻R 、R 中仅有一个出现故障，则故障发生后电表A 的示数为 ，电表A
1 2 l 2
的示数为 ，电路的故障是 。
（2）某同学用R 替换发生故障的电阻，闭合开关S后，A 表示数为3I ，则R 阻值为
3 2 0 3
第3页（共26页）。

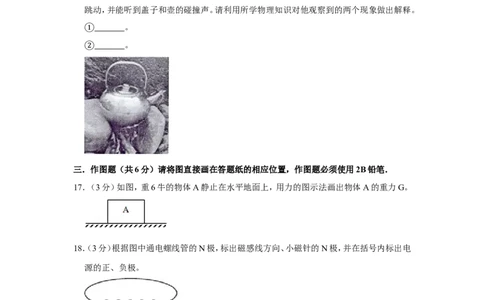

16．（2分）如图所示，在春暖花开的季节里，小耿同学和他的家人一起在海边野餐活动。他们
用水壶烧水，水壶中装有三分之二的水，水烧开以后可以看到水壶上的盖子会不停的上下
跳动，并能听到盖子和壶的碰撞声。请利用所学物理知识对他观察到的两个现象做出解释。
。
① 。
②
三．作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔．
17．（3分）如图，重6牛的物体A静止在水平地面上，用力的图示法画出物体A的重力G。
18．（3分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电
源的正、负极。
四．计算题（共24分）请将计算过程和答案写入答题纸的相应位置．
19．质量为5千克的水，温度升高了10℃，求水吸收的热量。[c水 ＝4.2×103焦/（千克•℃）]。
第4页（共26页）20．某物体在10牛的水平拉力作用下沿水平桌面做匀速直线运动，5秒内前进了6米，求此
过程中拉力做的功W和功率P。
21．如图所示，轻质薄壁圆柱形容器（容器足够高）置于水平桌面上，容器底面积为2×10﹣2米
2，盛有质量为10千克的水。
求容器中水的体积V。
①求容器底部受到水的压强p。
②将一实心金属球浸没在水中，水位升高了0.1米，小球所受重力与浮力之比为2：1。
③求放入金属球后容器对桌面压强的增加量△p。
22．如图所示，闭合开关后，电压表读数为6.0V，电流表读数为0.6A。
求电阻的阻值R定 ；
①求电阻的电功率P定 ；
②现将一滑动变阻器R滑 以某种方式正确接入电路，并在其两端再接入另一电压表，多次
③移动滑片并记录每次各电表的示数，如下表所示。
（i）请判断滑动变阻器R滑 电阻R定 的连接方式是 连接的，电压表V
2
并联在
两端；
（ii）根据表中数据计算每次移动滑片时变阻器连入电路的阻值变化△R最大 与△R最小 的比
值。
第5页（共26页）序号 A/安 V /伏 V /伏
1 2
1 0.3 3.0 3.0
2 0.4 2.0 4.0
3 0.5 1.0 5.0
4 0.6 0 6.0
五、实验题（共18分）请根据要求在答题纸的相应位置作答．
23．（4分）如图1所示，弹簧测力计的量程为 牛，它的示数为 牛。在“探究杠
杆平衡的条件”实验中，如图2（a）所示，为使杠杆在水平位置平衡，可调节杠杆右端的平
衡螺母向 移动；调节杠杆平衡后，在图2（b）的A位置挂6个钩码，则应在B位置
挂 个相同的钩码，才能使杠杆在水平位置平衡。
24．（4分）在“探究物质质量与体积的关系”实验中，对于某种物质的质量与体积的测量，
应该测量 数据（选填“一组”或“多组”），为了得出比较完整的实验结论，还需
选择 物质的物块进行实验（选填“相同”或“不同”）。“测定某种液体的密度”
实验的原理是 ，主要实验器材有电子天平、 、烧杯、待测液体等。
25．（6分）某小组同学在“测定小灯泡的电功率”实验中，电源电压6伏并保持不变，且有若
干有“3.8V”字样的相同的小灯泡，电流表表盘如图所示。
正确连接电路后，闭合电键，小灯泡发出耀眼的光，约3秒后熄灭了，此时电流表示数
① 第6页（共26页）为 安，电压表示数为 伏。
于是他们断开电键，接着更换 并调节滑动变阻器的滑片至阻值最大端。
②闭合电键，调节滑动变阻器滑片的位置，部分实验数据如下表所示：
③实验序号 电压（伏） 电流（安）
1 2.0 0.33
2 3.0 1.80
3 3.8 0.40
… … …
观察表中数据，你认为表格中第 行第 列的数据是错误的，正确的数据是
。
26．（5分）某小组同学在“探究凸透镜成像规律”实验中，在光具座上将蜡烛、光屏分别置
于透镜的 ，调整透镜和光屏的高度，使它们的中心与烛焰的中心在 高度，
使烛焰的像能成在光屏的中央。现有焦距分别为25厘米、10厘米及5厘米的甲、乙、丙三
个凸透镜，选择其中一个放在光具座的B刻度线对应处，如图所示。将蜡烛放于A刻度线
对应处，在CD间移动光屏时，可看找到一个清晰的像，则实验所用的是 透镜。保
持蜡烛与光屏的位置不变，为了得到另一种性质的像，可将凸透镜向 移动（选填
“左”或“右”），此时如果凸透镜的位置移过 厘米刻度线，则在光屏上找不到像。
第7页（共26页）2020年上海市奉贤区中考物理二模试卷
参考答案与试题解析
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在
答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．
1．（3分）人体的正常温度是（ ）
A．0℃ B．37℃ C．42℃ D．100℃
【分析】此题考查对人体正常体温的估测，结合对生活的了解和对物理单位的认识，找出
符合实际的选项。
【解答】解：
正常情况下，人的体温在37℃左右，变化幅度很小。故B符合实际。
故选：B。
【点评】对物体长度、质量、重力、温度等进行估测，是初中物理的一项基本要求，平时结合
所学知识多观察多思考身边的物理学知识，必要时做出正确判断。
2．（3分）下列粒子中，带正电的是（ ）
A．电子 B．原子 C．中子 D．质子
【分析】原子由带正电的原子核和带负电的电子构成，原子核又由带正电的质子和不带电
的中子构成；由于原子核所带正电荷数与核外电子所带负电荷数相同，故原子对外不显电
性，呈中性。
【解答】解：A、电子带负电，故A错误。
B、原子呈中性，故B错误。
C、中子不带电，故C错误。
D、质子带正电，故D正确。
故选：D。
【点评】明确原子的结构，以及各粒子所带电的性质，可解答此题。

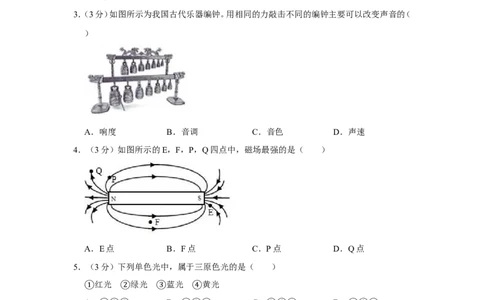

3．（3分）如图所示为我国古代乐器编钟。用相同的力敲击不同的编钟主要可以改变声音的（
）
第8页（共26页）A．响度 B．音调 C．音色 D．声速
【分析】声音有三个特征，即音调、响度和音色；音调与发声体的振动的频率有关，频率越
大，音调越高；响度与物体的振幅和距声源的距离有关；音色反映了声音的品质和特色，
不同发声体的材料、结构不同，发出声音的音色也就不同。
【解答】解：用相同大小的力敲击大小不同的钟，编钟的质量不同（体积不同），振动的快慢
不同，即振动频率不同，所以发出声音的音调不同。
故选：B。
【点评】本题考查乐音的三个特征，响度、音调和音色的掌握情况，属于基础知识。
4．（3分）如图所示的E，F，P，Q四点中，磁场最强的是（ ）
A．E点 B．F点 C．P点 D．Q点
【分析】磁感线疏密程度反映了磁场的强弱，磁感线越密集磁场越强，磁感线越稀疏，磁场
越弱。
【解答】解：由图中磁感线的分布情况可以看出E点的磁感线最密集，所以此处磁场最强，
故A正确。
故选：A。
【点评】本题考查磁场的强弱，注意磁感线疏密程度反映了磁场的强弱，磁感线越密集磁
场越强，磁感线越稀疏，磁场越弱。
5．（3分）下列单色光中，属于三原色光的是（ ）
红光 绿光 蓝光 黄光
①A． ② ③B． ④ C． D．
【分①析②】三③原色光指的是红①光②、④绿光和蓝光；颜料②三③原④色指的是红黄蓝①。③④
【解答】解：
第9页（共26页）由于三原色光指的是红光、绿光和蓝光，故A正确，BCD错误。
故选：A。
【点评】做本题时只需牢记三原色光和颜料三原色即可得出正确答案。
6．（3分）位于P、Q两点的甲、乙两小车同时沿同一直线运动，它们的s﹣t图象如图所示。经
过5秒甲、乙两小车正好相遇，则（ ）
A．P、Q两点距离一定是15米
B．P、Q两点距离可能是20米
C．继续行驶20秒，两车还能相遇
D．继续行驶2秒，甲、乙两车可能相距10米
【分析】（1）根据图象得出物体的速度值。
（2）分两种情况进行讨论：一是两车同向行驶，二是两车相向行驶。
【解答】解：A、由图象可知：两车均做匀速直线运动，甲车的速度为：v甲 ＝ ＝ ＝1m/s；
乙车的速度为：v乙 ＝ ＝ ＝4m/s。
5s后，两车行驶的路程分别为：s甲 ＝v甲t＝1m/s×5s＝5m，s乙 ＝v乙t＝4m/s×5s＝20m。
若两车相向行驶，则PQ间距离为：s＝s甲+s乙 ＝5m+20m＝25m；若两车同向行驶，则PQ
间距离为：s＝s乙 ﹣s甲 ＝20m﹣5m＝15m。
故A错误。
B、由图象可知：两车均做匀速直线运动，甲车的速度为：v甲 ＝ ＝ ＝1m/s；乙车的速
度为：v乙 ＝ ＝ ＝4m/s。
5s后，两车行驶的路程分别为：s甲 ＝v甲t＝1m/s×5s＝5m，s乙 ＝v乙t＝4m/s×5s＝20m。
若两车同向行驶，则PQ间距离为：s＝s甲+s乙 ＝5m+20m＝25m；若两车相向行驶，则PQ
第10页（共26页）间距离为：s＝s乙 ﹣s甲 ＝20m﹣5m＝15m。
故B错误。
C、若两车同向行驶，相遇后再行驶20s，则乙车始终在甲车的前方；若两车相向行驶，相遇
后再行驶20s，则两车的距离会越来越大。故C错误。
D、继续行驶2s，两车行驶的路程分别为：s甲 ＝v甲t＝1m/s×2s＝2m，s乙 ＝v乙t＝4m/s×2s＝
8m。
若两车相向行驶，相遇后继续行驶2s，两车间的距离为：s＝s甲+s乙 ＝2m+8m＝10m；若两
车同向行驶，相遇后继续行驶2s，s＝s乙 ﹣s甲 ＝8m﹣2m＝6m。故D正确。
故选：D。
【点评】会正确分析图象中提供的信息，熟练运用速度的计算公式，是解答此题的关键。

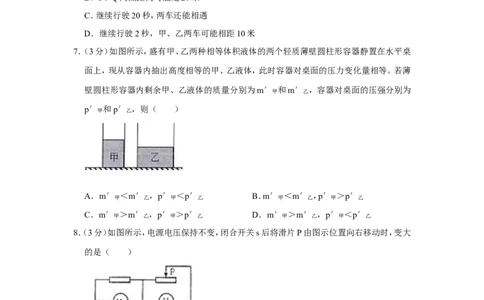

7．（3分）如图所示，盛有甲、乙两种相等体积液体的两个轻质薄壁圆柱形容器静置在水平桌
面上，现从容器内抽出高度相等的甲、乙液体，此时容器对桌面的压力变化量相等。若薄
壁圆柱形容器内剩余甲、乙液体的质量分别为m′
甲
和m′
乙
，容器对桌面的压强分别为
p′
甲
和p′
乙
，则（ ）
A．m′
甲
＜m′
乙
，p′
甲
＜p′
乙
B．m′
甲
＜m′
乙
，p′
甲
＞p′
乙
C．m′
甲
＞m′
乙
，p′
甲
＞p′
乙
D．m′
甲
＞m′
乙
，p′
甲
＜p′
乙
【分析】放在水平面上的物体，其对水平面的压力等于重力；现从容器内抽出高度相等的
甲、乙液体，由图可知抽出液体的体积大小关系为V甲 ＜V乙 ，此时容器对桌面的压力变化
量相等，所以抽出液体的重力相等，根据G＝mg可知抽出液体的质量相等，根据 ＝ 可
ρ
以判断出液体密度的大小关系；由于刚开始容器中甲、乙的体积相同，而抽出液体的体积
大小关系为V甲 ＜V乙 ，则剩余液体的体积的大小关系为V'甲 ＞V'乙 ，再根据m＝ V判断
ρ
出剩余液体质量的大小关系；根据p＝ 判断容器对桌面的压强的关系。
【解答】解：
由于两个轻质薄壁圆柱形容器静置在水平桌面上，所以容器对桌面的压力等于液体的重
力，
第11页（共26页）从容器内抽出高度相等的甲、乙液体，由图可知抽出液体的体积大小关系为：V甲 ＜V乙 ，
此时容器对桌面的压力变化量相等，所以抽出液体的重力相等，
根据m＝ 可知抽出液体的质量相等，即m甲 ＝m乙 ，
根据 ＝ 可知质量相同时，体积小的物体密度大，所以甲、乙两液体的密度大小关系为：
ρ
＞ ，
甲 乙
ρ由于刚ρ开始容器中甲、乙的体积相同，而抽出液体的体积大小关系为：V甲 ＜V乙 ，
则剩余液体的体积的大小关系为：V'甲 ＞V'乙 ，
由于
甲
＞
乙
，V'甲 ＞V'乙 ，根据m＝ V可知剩余液体的质量为：m'甲 ＞m'乙 ；
根据ρG＝mρg可知此时剩余液体的重力ρ的大小关系为：G'甲 ＞G'乙 ，
所以此时容器对桌面的压力大小关系为：F'甲 ＞F'乙 ，
由于两容器的底面积的大小关系为：S甲 ＜S乙 ，
根据p＝ 可知容器对桌面的压强的大小关系为：p′
甲
＞p′
乙
。
故选：C。
【点评】本题考查了学生对密度公式、压强公式的掌握和运用，关键是可以根据容器对桌
面的压力变化量相等推断抽出液体的质量相等，从而根据密度公式判断出两液体的密度
大小关系。
8．（3分）如图所示，电源电压保持不变，闭合开关s后将滑片P由图示位置向右移动时，变大
的是（ ）
A．电流表A示数
B．电压表V 示数和电压表V 示数的和
1 2
C．电压表V 示数与电流表A示数的比值
2
D．电压表V 示数和电流表A示数的乘积
1
【分析】由电路图可知，R 和R 串联，电压表V 测R 两端的电压，V 测R 两端的电压，电
1 2 1 1 2 2
第12页（共26页）流表测电路中的电流；当滑动变阻器的滑片P向右移动时，根据欧姆定律判定电流表的示
数，根据串联电路的分压规律判定电压表示数的变化。
【解答】解：由电路图可知，R 和R 串联，电压表V 测R 两端的电压，V 测R 两端的电压，
1 2 1 1 2 2
电流表测电路中的电流；
A、当滑动变阻器的滑片P向右移动时，滑动变阻器接入电流的电阻变大，根据欧姆定律
可知，电路中的电流会减小，即电流表示数减小，故A错误；
B、电压表V 示数和电压表V 示数的和为电源电压，保持不变，故B错误；
1 2
C、滑动变阻器接入电流的电阻变大，根据串联电路的分压规律可知，其分担的电压会变
大，即电压表V 示数变大，根据串联电路的电压规律可知，电压表V 示数变小；电压表
2 1
V 示数变大，电流表A示数变小，其比值变大，故C正确；
2
D、电压表V 示数变小，电流表A示数变小，其乘积变小，故D错误。
1
故选：C。
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是能分析出三个电表示数的
变化。
二、填空题（共26分）请将结果填入答题纸的相应位置
9．（3分）一节新干电池两端的电压为 1. 5 伏。家里的电视机与日光灯之间是 并联 （选
填“串联”或“并联”）连接的。电冰箱工作时将 电能 转化为其他形式的能。
【分析】（1）一节新干电池的电压为1.5V。
（2）各家用电器之间、插座之间都是并联的，它们都是消耗电能，把电能转化为其他形式
的能。
【解答】解：一节新干电池的电压为1.5V；
家里的电视机与日光灯之间是并联的，互不影响；
电冰箱工作时，会消耗电能，将电能转化为其他形式的能。
故答案为 1.5；并联；电能。
【点评】本题考查了干电池的电压、连接方式以及能量转化，属于基础知识。
10．（3分）如图所示，“奉浦快线”公交车在力作用下从车站加速启动，主要表明力可以改
变物体的 运动状态 。加速过程中，公交车的惯性将 不变 ，动能将 增大 （均选
填“增大”、“不变”或“减小”）。
第13页（共26页）【分析】（1）力的作用效果有两个：力可以改变物体的运动状态，力可以使物体发生形变；
（2）惯性的大小只与物体的质量有关；
（3）物体的动能与物体质量和速度有关，在质量一定的情况下，速度越大，物体动能越大。
【解答】解：
“奉浦快线”公交车在力作用下从车站加速启动，主要表明力可以改变物体的运动状态；
加速过程中，公交车的质量不变，所以惯性不变，速度增大，所以公交车的动能增大。
故答案为：运动状态；不变；增大。
【点评】此题考查力的作用效果、影响惯性大小的因素、影响动能大小的因素，是力学的基
础知识。

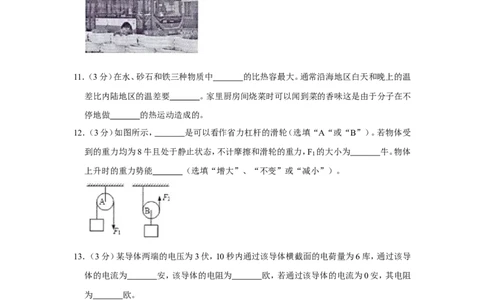

11．（3分）在水、砂石和铁三种物质中 水 的比热容最大。通常沿海地区白天和晚上的温
差比内陆地区的温差要 小 。家里厨房间烧菜时可以闻到菜的香味这是由于分子在不
停地做 无规则 的热运动造成的。
【分析】（1）水的比热容较大，同样受热或冷却的情况下，吸收或放出相同热量，但水的温
度变化比干泥土等小；
（2）扩散现象，是指分子在永不停息地做无规则运动。
【解答】解：
在水、砂石和铁三种物质中，水的比热容最大；
由于水的比热容比干泥土的比热容大，同样受热或冷却的情况下（吸收或放出相同热量）
水的温度变化较小，所以沿海地区昼夜温差比内陆地区小；
家里厨房间烧菜时可以闻到菜的香味，这是扩散现象，扩散现象表明分子不停地做无规则
运动。
故答案为：水；小；无规则。
【点评】本题考查了学生对比热容、扩散现象的应用。
12．（3分）如图所示， B 是可以看作省力杠杆的滑轮（选填“A“或“B”）。若物体受到
的重力均为8牛且处于静止状态，不计摩擦和滑轮的重力，F 的大小为 8 牛。物体上升
1
时的重力势能 增大 （选填“增大”、“不变”或“减小”）。
第14页（共26页）【分析】（1）定滑轮的本质是等臂杠杆，不省力，也不省距离；动滑轮的本质是动力臂是阻
力臂二倍的杠杆，可以省一半的力，但是费距离。
（2）物体由于被举高而具有的能叫做重力势能，影响重力势能大小的因素有质量和高度。
【解答】解：（1）A是定滑轮，本质是等臂杠杆，不省力，也不费力；B是动滑轮，本质是动力
臂是阻力臂二倍的杠杆，省一半力；
（2）使用定滑轮不省力也不费力，故F 的大小为8N；
1
（3）物体上升时，高度升高，质量不变，故它的重力势能增大。
故答案为：B；8；增大。
【点评】本题考查了定滑轮和动滑轮的实质以及机械能的变化，属于力学基础内容的考查，
难度不大。
13．（3分）某导体两端的电压为3伏，10秒内通过该导体横截面的电荷量为6库，通过该导
体的电流为 0. 6 安，该导体的电阻为 5 欧，若通过该导体的电流为0安，其电阻为
5 欧。
【分析】（1）知道10秒内通过该导体横截面的电荷量，根据I＝ 求出通过该导体的电流，
利用I＝ 求出导体的电阻；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的
电压和通过的电流无关。
【解答】解：
通过该导体的电流：I＝ ＝ ＝0.6A；
由I＝ 可得，导体的电阻：R＝ ＝ ＝5 ，
Ω
因为电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，若通过该
导体的电流为0A，导体的电阻仍为5 不变。
故答案为：0.6；5；5。 Ω
【点评】本题考查了电流的定义式和欧姆定律的应用，关键是知道导体的电阻与两端的电
第15页（共26页）压和通过的电流无关，是一道基础题目。
14．（3分）在水深1米处，水的压强为 980 0 帕。重为12牛、体积为5×10﹣4米3的金属块浸
没在水中，受到重力与浮力的合力大小为 7. 1 牛，方向为 竖直向下 。
【分析】（1）运用液体压强公式p＝ gh，可求水的压强；
（2）根据阿基米德原理F浮 ＝G排 ＝ 液ρgV排 可求浮力；方向相反的两个力的合力为：两个
力之差。 ρ
【解答】解：
（1）水深1m处水的压强为：
p＝ gh＝1.0×103kg/m3×9.8N/kg×1m＝9800Pa；
（2）ρ 体积为5×10﹣4m3的金属块浸没在水中受到的浮力为：
F浮 ＝G排 ＝ 液gV排 ＝1.0×103kg/m3×9.8N/kg×5×10﹣4m3＝4.9N；
浮力与重力ρ的合力为：
F合 ＝G﹣F浮 ＝12N﹣4.9N＝7.1N；方向竖直向下。
故答案为：9800；7.1；竖直向下。
【点评】熟练运用液体压强计算公式、阿基米德原理F浮 ＝G排 ＝ 液gV排 ；理解合力的概念；
是解答此题的关键。 ρ
15．（4分）如所示，电源电压为U 保持不变。开关s闭合后，电路正常工作。一段时间后，观察
0
到两只电表示数差值变大为2I 。
0
（l）若电阻R 、R 中仅有一个出现故障，则故障发生后电表A 的示数为 0 ，电表A 的
1 2 l 2
示数为 2 I ，电路的故障是 电阻 R 断路 。
0 1
（2）某同学用R 替换发生故障的电阻，闭合开关S后，A 表示数为3I ，则R 阻值为
3 2 0 3
。
【分析】（1）由图可知，该电路为并联电路，电流表A 测量的是R 的电流，电流表A 测量
l 1 2
的是干路中的电流；两只电表示数差值变大，根据并联电路的电流特点分析故障的原因；
（2）根据并联电路的电流规律求出通过R 的电流，根据欧姆定律求出其电阻。
3
第16页（共26页）【解答】解：由图可知，该电路为并联电路，电流表A 测量的是R 的电流，电流表A 测量
l 1 2
的是干路中的电流；
一段时间后，观察到两只电表示数差值变大为2I ；由于是并联电路，若出现短路，则整个
0
电路短路，电源会被烧坏，不符合题意；所以电路出现了断路现象；若R 断路，则两个电流
2
表串联在电路中，示数是相同的，不符合题意；所以故障是电阻R 断路，此时通过R 的电
1 1
流为0，即电流表A 的示数为0；根据并联电路的电流特点可知，此时干路中的电流等于
l
通过R 的电流，即：I ＝2I
2 2 0
某同学用R 替换发生故障的电阻，闭合开关S后，A 表示数为3I ，即干路中的电流为
3 2 0
3I ，根据并联电路的电流特点可知，通过R 的电流为：
0 3
I ＝3I ﹣2I ＝I ；
3 0 0 0
根据欧姆定律可知，R 阻值为：R ＝
3 3
故答案为：（1）0；2I ；电阻R 断路；（2） 。
0 1
【点评】本题考查了电路故障的分析和欧姆定律的应用，明确并联电路的电流的特点是解
题的关键。
16．（2分）如图所示，在春暖花开的季节里，小耿同学和他的家人一起在海边野餐活动。他们
用水壶烧水，水壶中装有三分之二的水，水烧开以后可以看到水壶上的盖子会不停的上下
跳动，并能听到盖子和壶的碰撞声。请利用所学物理知识对他观察到的两个现象做出解释。
水壶上的盖子跳动是水蒸气内能转化为盖子的机械能 。
① 声音是由物体的振动产生的，空气能传声 。
②
【分析】 做功可以改变物体的内能，当对物体做功时，机械能转化为内能，当物体对外做
功时，内①能转化为机械能；
声音是由物体的振动产生的。
② 第17页（共26页）【解答】解：
当加热壶中的水时，水汽化成水蒸气，随着水蒸气温度的升高，气体的内能增大，最后
①内能转化为盖子的机械能，会看到“跳动”现象；
能听到盖子和壶的碰撞声，这表明声音是由物体的振动产生的，空气能传声。
②故答案为： 水壶上的盖子跳动是水蒸气内能转化为盖子的机械能； 声音是由物体的
振动产生的①，空气能传声。 ②
【点评】此题考查了做功改变物体内能的方式和声现象，属于基础知识。
三．作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔．
17．（3分）如图，重6牛的物体A静止在水平地面上，用力的图示法画出物体A的重力G。
【分析】根据力的图示的定义，将小球所受重力的大小、方向和作用点表示出来即可。
【解答】解：物体受到的重力方向竖直向下，作用点在重心，大小为6N，可确定标度为3N，
故画重力的图示如图：
【点评】本题考查了力的图示的作法，要注意与力的示意图的区别，在设定标度时，要注意
力必须是标度的整数倍。线段要有截取痕迹，在线段末端标出力的大小。
18．（3分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电
源的正、负极。
【分析】利用螺线管的右端为N极，结合磁感线的特点和磁极间作用规律可以确定磁感线
的方向和小磁针的N、S极。
第18页（共26页）利用线圈的绕向和螺线管的N、S极，结合安培定则可以确定螺线管中电流的方向，进一
步可以得到电源的正负极。
【解答】解：螺线管的右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺
线管周围磁场的方向是从右向左的。
当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁N极的一定是小磁针的S极，由
此可知小磁针的右下端为N极。
根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺
线管的左端流入右端流出。
根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确
定电源的正负极：左端为正极，右端为负极。
如下图所示：
【点评】解决此题关键要抓住此题的突破口：螺线管的右端为N极。然后利用相关知识解
决磁感线的方向、小磁针的N极、电源的正负极。
四．计算题（共24分）请将计算过程和答案写入答题纸的相应位置．
19．质量为5千克的水，温度升高了10℃，求水吸收的热量。[c水 ＝4.2×103焦/（千克•℃）]。
【分析】可直接利用热量计算公式Q吸 ＝cm△t求水吸收的热量。
【解答】解：水吸收的热量：Q放 ＝c水m△t
＝4.2×103J/（kg•℃）×5kg×10℃
＝2.1×105J
答：水吸收的热量是2.1×105J。
【点评】记住公式Q吸 ＝cm△t即可求解。
20．某物体在10牛的水平拉力作用下沿水平桌面做匀速直线运动，5秒内前进了6米，求此
过程中拉力做的功W和功率P。
【分析】（1）已知拉力为10N，物体在拉力方向上通过的距离是6m，根据W＝Fs可求出拉
力做的功；
第19页（共26页）（2）又知时间为5s，根据P＝ 可求出功率。
【解答】解：
（1）拉力做的功：W＝Fs＝10N×6m＝60J；
（2）拉力的功率：P＝ ＝ ＝12W。
答：此过程中拉力做的功是60J；拉力的功率是12W。
【点评】本题考查了功和功率的计算，比较简单。
21．如图所示，轻质薄壁圆柱形容器（容器足够高）置于水平桌面上，容器底面积为2×10﹣2米
2，盛有质量为10千克的水。
求容器中水的体积V。
①求容器底部受到水的压强p。
②将一实心金属球浸没在水中，水位升高了0.1米，小球所受重力与浮力之比为2：1。
③求放入金属球后容器对桌面压强的增加量△p。
【分析】（1）已知水的质量和密度，利用密度公式的应用求出水的体积；
（2）根据V＝Sh和p＝ gh求出水对容器底的压强；
ρ
（3）根据△p＝ ＝ 以及重力与浮力的关系求出求放入金属球后容器对桌面压强的增
加量△p。
【解答】解： 由 ＝ 可得，V＝ ＝ ＝1×10﹣2m3；
① ρ
由V＝Sh可得，h＝ ＝ ＝0.5m，
②
容器底部受到水的压强：p＝ gh＝1×103kg/m3×9.8N/kg×0.5m＝4900Pa；
ρ
放入金属球后容器对桌面压强的增加量：△p＝ ＝ ＝ ＝2 g△h＝
③ ρ
2×1×103kg/m3×9.8N/kg×0.1m＝1960Pa。
第20页（共26页）答： 求容器中水的体积为1×10﹣2m3；
求①容器底部受到水的压强4900Pa；
②放入金属球后容器对桌面压强的增加量为1960Pa。
【③点评】此题是一道力学综合题，考查了密度、重力、压强、液体压强计算公式及其变形公
式的应用。关键明确放入金属球后容器对桌面压力的变化量。
22．如图所示，闭合开关后，电压表读数为6.0V，电流表读数为0.6A。
求电阻的阻值R定 ；
①求电阻的电功率P定 ；
②现将一滑动变阻器R滑 以某种方式正确接入电路，并在其两端再接入另一电压表，多次
③移动滑片并记录每次各电表的示数，如下表所示。
（i）请判断滑动变阻器R滑 电阻R定 的连接方式是 串联 连接的，电压表V
2
并联在 R
两端；
定
（ii）根据表中数据计算每次移动滑片时变阻器连入电路的阻值变化△R最大 与△R最小 的比
值。
序号 A/安 V /伏 V /伏
1 2
1 0.3 3.0 3.0
2 0.4 2.0 4.0
3 0.5 1.0 5.0
4 0.6 0 6.0
【分析】（1）知道电源的电压和电路中的电流，根据欧姆定律求出定值电阻的阻值；
（2）根据P＝UI求出定值电阻的电功率；
（3）分析表中两电压表的示数和电源电压之间的关系确定定值电阻与滑动变阻器的连接
方式，根据电路中的电流最大时两电压表的示数确定电压表的位置；根据欧姆定律求出滑
动变阻器接入电路中的电阻，然后判断变阻器连入电路的阻值变化是否相同。
【解答】解： 由I＝ 可得，定值电阻的阻值：
①
第21页（共26页）R定 ＝ ＝ ＝10 ；
Ω
定值电阻的电功率：
②P定 ＝UI＝6V×0.6A＝3.6W；
（3）由表格数据可知，两电压表的示数之和均为6V，则变阻器R滑 与R定 是串联，
因滑动变阻器接入电路中的电阻为0时，电流表的示数最大，定值电阻两端的电压最大为
6V，滑动变阻器两端的电压为0V，
所以，电压表V 并联在滑动变阻器两端，电压表V 并联在定值电阻两端，
1 2
由 ，
分别代入数据解得：R滑1 ＝10欧，R滑2 ＝5欧，R滑3 ＝2欧，R滑4 ＝0欧，
所以△R最大 ＝R滑1 ﹣R滑2 ＝5欧，△R最小 ＝R滑3 ﹣R滑4 ＝2欧，
故 ＝ ＝5：2。
答： 电阻的阻值为10 ；
电①阻的电功率为3.6WΩ；
②（i）串联；R定 ；
③（ii）△R最大 与△R最小 的比值为5：2。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从表格中获取有用
的信息是解决问题的关键。
五、实验题（共18分）请根据要求在答题纸的相应位置作答．
23．（4分）如图1所示，弹簧测力计的量程为 0 ﹣ 5 牛，它的示数为 4. 2 牛。在“探究杠
杆平衡的条件”实验中，如图2（a）所示，为使杠杆在水平位置平衡，可调节杠杆右端的平
衡螺母向 左 移动；调节杠杆平衡后，在图2（b）的A位置挂6个钩码，则应在B位置挂
3 个相同的钩码，才能使杠杆在水平位置平衡。
第22页（共26页）【分析】（1）弹簧测力计的量程主要观察它最大的刻度值，而分度值则是它最小的刻度值，
弄清这些才有助于我们正确读取弹簧测力计的示数。
（2）调节杠杆平衡时，平衡螺母向上翘的一端移动；使杠杆在水平位置平衡，此时力与杠
杆垂直，力臂的长度可以直接从杠杆上读出来；设杠杆的一个小格为L，一个钩码重为G，
根据杠杆平衡求出钩码的个数。
【解答】解：（1）图中弹簧测力计的最大刻度是5N，因此量程为0～5N；
测力计上每1N分成了5等份，因此分度值是0.2N，图中的指针指在4N以下第1刻度，故
示数为：4N+0.2N＝4.2N。
（2）杠杆的左端高于右端，平衡螺母向上翘的左端移动；当杠杆在水平位置平衡时，力的
方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来；
设杠杆的一个小格为L，一个钩码重为G，
因为，F l ＝F l ，
11 22
所以，nG×2L＝G×6L，
所以，n＝3，所以在B处挂3个钩码。
故答案为：0﹣5；4.2；左；3。
【点评】此题考查了弹簧测力计的读数、正确使用和弹簧测力计的量程，都属于基本技能，
在平时的实验中，只要仔细观察，规范操作，就能正确解答此题。还考查了杠杆平衡的条
件，杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂，因此在此实验中我们应
调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，以便直接读出力臂。
24．（4分）在“探究物质质量与体积的关系”实验中，对于某种物质的质量与体积的测量，
应该测量 多组 数据（选填“一组”或“多组”），为了得出比较完整的实验结论，还
需选择 不同 物质的物块进行实验（选填“相同”或“不同”）。“测定某种液体的密
第23页（共26页）度”实验的原理是 ＝ ，主要实验器材有电子天平、 量筒 、烧杯、待测液体等。
ρ
【分析】（1）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本
数量足够多。
（2）测量液体密度的原理为 ＝ ，液体体积的体积可用量筒来测量。
ρ
【解答】解：探究物质质量与体积的关实验中，对于某种物质的质量与体积的测量，为避免
实验的偶然性，应该测量多组数据，为了得出比较完整的实验结论，还需选择不同物质的
物块进行实验；
测定某种液体的密度实验的原理是 ＝ ，主要实验器材有电子天平、量筒、烧杯、待测液
ρ
体等。
故答案为：多组；不同； ＝ ；量筒。
ρ
【点评】本题考查归纳法的运用及测量密度的原理和所用的器材。
25．（6分）某小组同学在“测定小灯泡的电功率”实验中，电源电压6伏并保持不变，且有若
干有“3.8V”字样的相同的小灯泡，电流表表盘如图所示。
正确连接电路后，闭合电键，小灯泡发出耀眼的光，约3秒后熄灭了，此时电流表示数
①为 0 安，电压表示数为 6 伏。
于是他们断开电键，接着更换 灯泡 并调节滑动变阻器的滑片至阻值最大端。
②闭合电键，调节滑动变阻器滑片的位置，部分实验数据如下表所示：
③实验序号 电压（伏） 电流（安）
1 2.0 0.33
2 3.0 1.80
3 3.8 0.40
… … …
观察表中数据，你认为表格中第 3 行第 3 列的数据是错误的，正确的数据是 0.3 6
。
第24页（共26页）【分析】 闭合开关前没有将调节滑动变阻器的滑片至阻值最大端，导致电路中电流过大，
烧断灯丝①，造成电路断路，由此分析两表示数情况；
根据灯丝烧断原因，为了继续实验应更换灯泡按正确操作步骤进行实验；
②灯泡电压越大，通过的电流也应越大，由此分析表中数据分析错误的数据，分析造成错
③误的原因从而判断正确的数据。
【解答】解：
正确连接电路后，小灯泡发出耀眼的光，然后很快熄灭了，说明灯丝烧断，原因是闭合
②开关时变阻器连入阻值过小，电路中电流过大；
灯丝烧断后电压表串联入电路中，由于电压表内阻非常大，所以电流表几乎为0，电压表
示数等于电源电压6V；
由 中分析灯泡的灯丝烧断的原因，为了继续完成实验应断开电键，接着更换灯泡，并
②调节滑①动变阻器的滑片至阻值最大端后再闭合开关进行实验；
由欧姆定律知，当灯泡两端电压越大时，通过它的电流也越大，由表中数据知，第2次
③比第3次实验灯泡电压小，但第2次比第3次实验通过灯泡电流大，
所以表格中第3行第3列数据是错误；
电路连接是正确的，错误的原因应该是第2次实验时电流表误以0﹣3A量程读数造成的，
而电流表0﹣3A量程是0﹣0.6A量程的5倍，且两量程共用一个表盘，所以电流表的实际
读数应为 ＝0.36A。
故答案为： 0；6； 灯泡； 3；3；0.36。
【点评】本题①是测灯泡②功率的实③验，考查了电路故障分析判断、实验的操作以及实验数据
的分析，知道灯泡电压越大时通过它的电流也越大是关键。
26．（5分）某小组同学在“探究凸透镜成像规律”实验中，在光具座上将蜡烛、光屏分别置
于透镜的 两侧 ，调整透镜和光屏的高度，使它们的中心与烛焰的中心在 同一 高度，
使烛焰的像能成在光屏的中央。现有焦距分别为25厘米、10厘米及5厘米的甲、乙、丙三
个凸透镜，选择其中一个放在光具座的B刻度线对应处，如图所示。将蜡烛放于A刻度线
对应处，在CD间移动光屏时，可看找到一个清晰的像，则实验所用的是 乙 透镜。保持
蜡烛与光屏的位置不变，为了得到另一种性质的像，可将凸透镜向 左 移动（选填
“左”或“右”），此时如果凸透镜的位置移过 2 5 厘米刻度线，则在光屏上找不到像。
第25页（共26页）【分析】（1）凸透镜成实像时，像与物在透镜的两侧；为了使烛焰的像能成在光屏的中央，
所以需要调整烛焰、凸透镜、光屏三者的高度，使三者中心放在同一高度上；
（2）根据凸透镜的成像规律分析。
【解答】解：（1）凸透镜成实像时，像与物在透镜的两侧，所以需要把蜡烛和光屏放在透镜
的两侧；只有让烛焰、凸透镜、光屏三者中心放在同一高度上，这样才能使像成在光屏的
中心；
（2）将蜡烛置于A点，物距为35cm，在CD间移动光屏时，可看到一个清晰的像，则像位
于10cm～20cm之间，故u＞v，根据凸透镜的成像规律可知，此时u＞2f，f＜v＜2f，
带入数字可得：35cm＞2f，f＜10cm﹣20cm＜2f，解得5cm＜f＜17.5cm，则实验所用透镜的
焦距是10cm，为乙透镜；
已知此时的像是倒立缩小的实像，想在光屏上得到另一种性质的像，即倒立放大的实像时，
要使烛焰在光屏上所成的像变大，就要减小物距，也就是将蜡烛靠近凸透镜，也可以将凸
透镜向左移动；
当u＜f时，成虚像，即在光屏上看不到，所以如果透镜的位置移过15cm+10cm＝25cm时
就在光屏上找不到像了。
故答案为：两侧；同一；乙；左；25。
【点评】此题通过实验探究了凸透镜成像的规律及特点，并考查了对凸透镜成像规律的应
用。要解决此类题目，需要熟记凸透镜成像的规律并做到灵活应用，此题有一定的拔高难
度，属于难题。
第26页（共26页）
