人教版九年级物理上册第 15 章单元测试题
《电流和电路》
总分：100分，时间：90分钟
一、选择题(每小题2分,共28分)

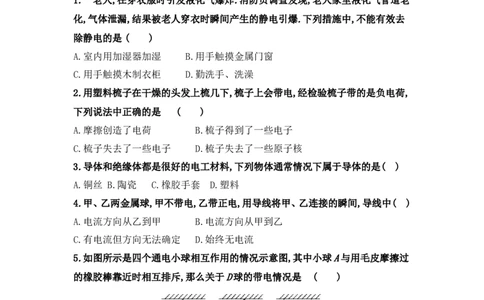

1.一老人,在穿衣服时引发液化气爆炸.消防员调查发现,老人家里液化气管道老
化,气体泄漏,结果被老人穿衣时瞬间产生的静电引爆.下列措施中,不能有效去
除静电的是( )
A.室内用加湿器加湿 B.用手触摸金属门窗
C.用手触摸木制衣柜 D.勤洗手、洗澡
2.用塑料梳子在干燥的头发上梳几下,梳子上会带电,经检验梳子带的是负电荷,
下列说法中正确的是 ( )
A.摩擦创造了电荷 B.梳子得到了一些电子
C.梳子失去了一些电子 D.梳子失去了一些原子核
3.导体和绝缘体都是很好的电工材料,下列物体通常情况下属于导体的是( )
A.铜丝 B.陶瓷 C.橡胶手套 D.塑料
4.甲、乙两金属球,甲不带电,乙带正电,用导线将甲、乙连接的瞬间,导线中( )
A.电流方向从乙到甲 B.电流方向从甲到乙
C.有电流但方向无法确定 D.始终无电流
5.如图所示是四个通电小球相互作用的情况示意图,其中小球A与用毛皮摩擦过
的橡胶棒靠近时相互排斥,那么关于D球的带电情况是 ( )
A.带正电 B.带正电或不带电 C.带负电 D.带负电或不带电
6.取两个相同的验电器A和B,使A带电,B不带电,可以看到A的金属箔张开,B
的金属箔闭合(如图所示).用带绝缘手柄的金属棒将A和B上的金属球连接起来,
则A,B金属箔张角的变化情况是( )
1A.A和B都不变 B.A变小,B张开
C.A变大,B不变D.A闭合,B张开

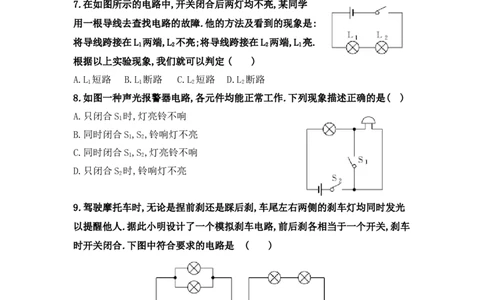

7.在如图所示的电路中,开关闭合后两灯均不亮,某同学
用一根导线去查找电路的故障.他的方法及看到的现象是:
将导线跨接在L 两端,L 不亮;将导线跨接在L 两端,L 亮.
1 2 2 1
根据以上实验现象,我们就可以判定( )
A.L 短路 B.L 断路 C.L 短路 D.L 断路
1 1 2 2
8.如图一种声光报警器电路,各元件均能正常工作.下列现象描述正确的是( )
A.只闭合S 时,灯亮铃不响
1
B.同时闭合S ,S ,铃响灯不亮
1 2
C.同时闭合S ,S ,灯亮铃不响
1 2
D.只闭合S 时,铃响灯不亮
2
9.驾驶摩托车时,无论是捏前刹还是踩后刹,车尾左右两侧的刹车灯均同时发光
以提醒他人.据此小明设计了一个模拟刹车电路,前后刹各相当于一个开关,刹车
时开关闭合.下图中符合要求的电路是 ( )
210.如图所示的四个电路中,闭合开关S,三盏灯属于并联的是( )

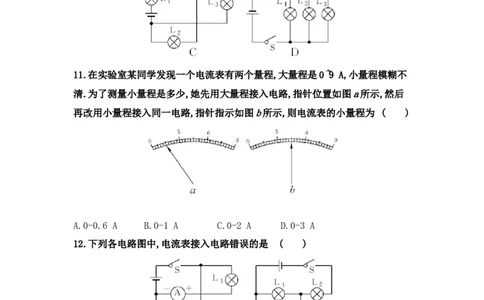

11.在实验室某同学发现一个电流表有两个量程,大量程是0~9 A,小量程模糊不
清.为了测量小量程是多少,她先用大量程接入电路,指针位置如图a所示,然后
再改用小量程接入同一电路,指针指示如图b所示,则电流表的小量程为 ( )
A.0-0.6 A B.0-1 A C.0-2 A D.0-3 A
12.下列各电路图中,电流表接入电路错误的是 ( )
313.如图所示的两个电流表均为学校实验室里常用的电流表,闭合开关后,两电流
表的指针都正常偏转且偏转角度相同,此时灯L 和L 电流的比值为 ( )
1 2
A.4∶1 B.1∶4 C.5∶1 D.1∶5

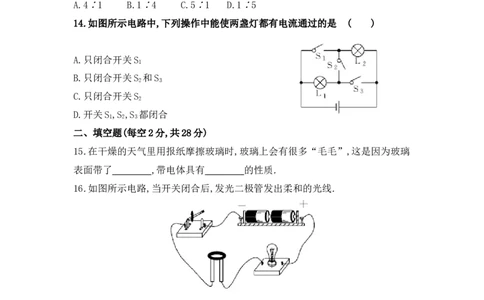

14.如图所示电路中,下列操作中能使两盏灯都有电流通过的是 ( )
A.只闭合开关S
1
B.只闭合开关S 和S
2 3
C.只闭合开关S
2
D.开关S ,S ,S 都闭合
1 2 3
二、填空题(每空2分,共28分)
15.在干燥的天气里用报纸摩擦玻璃时,玻璃上会有很多“毛毛”,这是因为玻璃
表面带了 ,带电体具有 的性质.
16.如图所示电路,当开关闭合后,发光二极管发出柔和的光线.
如果把发光二极管的两个引脚对调,发光二极管能否继续发光? .从图中
所给的信息,可以判断出小灯泡中的电流方向为 (填“由左向右”或
“由右向左”).
17.现在大型水电站围堰爆破中,为了人身安全,通常采用电子雷管.为了使每只
雷管互不影响,应把这些电子雷管 联接入电路中;控制它们的数码控制
器在电路中相当于 的作用.
418.如图所示是电吹风的简化电路图,A是风扇的电动机、B是电热丝,要吹热风应
闭合开关 ,此时A与B 联在电路中.
19.观察如图所示的电路,S是一个单刀双掷的开关,当S接1时,电流表测量的是
的电流,当S接2时,电流表测量的是 的电流.
20.如图甲所示的电路,电流表a与b的指针的位置如图乙所示,电流表b读数是
A,通过L 的电流是 A.
2
21.如图所示,如果要使灯L 亮、灯L 不亮,则应将开关 闭合;若要使两
1 2
灯都亮,则应将开关 闭合.
三、作图题(每小题5分,共20分)
22.根据实物连接图,在方框内画出相应的电路图.
523.将图中的各器材连成电路.要求:L 灯和L 灯并联;开关S 只控制L 灯,开关
1 2 1 1
S 控制L 灯和L 灯.
2 1 2
24.请根据给出的电路图,将实物连接起来.(连线不交叉)
25.假如你的卧室与父母的卧室之间隔着一个较宽大的客厅,每天清晨父母唤你
起床很不方便,现在有一个电源、两个电铃、两个开关及导线若干.请按下列要求
设计一个电路,画出电路图.要求:
(1)父母用电铃呼唤你(这个电铃在你的房间,开关在父母房间,开关和电铃组成
一个通路);
(2)你用电铃应答父母(这个电铃在父母房间,开关在你的房间,开关和应答电铃
组成串联电路).
6四、实验探究题(第26小题8分,第27小题6分,共14分)
26.在“探究串联电路中各点的电流有什么关系”时,小明设计实验如图.把两个
灯泡L ,L 串联起来接到如图所示电路中,分别把图中A,B,C各点断开,把
1 2
接入,测量流过的电流,看看它们之间有什么关系.换上另外两个规格不同的小灯
泡,再次测量三点的 ,看看是否还有同样的关系.
下表是两次测量的记录数据.
电流 A点的 B点的 C点的
实验次数 电流I 电流I 电流I
A B C
第一次 0.3 A 0.3 A 0.3 A
第二次 0.2 A 0.2 A 0.2 A
分析和论证:
(1)在拆接电路时,开关S必须处于 状态;
(2)结论:串联电路中各处 相等.
27.在“探究并联电路中电流的规律”的实验中,小彤同学连接的电路如图所示:
7(1)闭合开关,观察到灯泡L 和L 的发光情况是 ;
1 2
(2)请在原电路上只改动一根导线,使两只电流表分别测量干路和支路的电流(要
求:在需要改动的导线上画“✕”,用笔将改动后的导线画出,导线不交叉).
(3)电路重新连接完毕后,发现少了一个电流表,然后小彤又取来一个电流表连入电路中,并将实验数据记录在
图表中:
电流 灯泡L 灯泡L 干路
1 2
实验次数 电流/A 电流/A 电流/A
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.25 0.30 0.55
(4)根据实验数据可以得出并联电路中电流的规律是: .
五、计算题(10分)
28.如图所示,当开关S闭合时,电流表A 的示数为1.2 A,A 的示数为0.8 A,A
1 2 3
的示数为0.5 A,则通过灯泡L ,L ,L 的电流分别是多少?
1 2 3
【答案与解析】
81.C[解析:用加湿器加湿能使室内潮湿,能有效去除静电,A正确;金属门窗是导体,用手触摸
金属门窗,电荷能被导走,能有效去除静电,B正确;干木头是绝缘体,用手触摸木制衣柜电荷
不能被导走,不能有效去除静电,C错误;水是导体,勤洗手、洗澡能有效去除静电,D正确.故
选C.]
2.B[解析:塑料梳子与干燥的头发摩擦,梳子得到一些电子,梳子中的负电荷多于正电荷,从
而带负电.故选B.]
3.A[解析:常见的导体包括:人体、大地、各种金属、石墨、酸碱盐的溶液等.题中只有铜丝是
导体,塑料、陶瓷、橡胶手套都是绝缘体.故选A.]
4.A[解析:甲不带电,乙带正电,用导线将甲、乙连接的瞬间,甲上的电子会有一部分转移到
乙上面,因此电流的方向是从乙到甲.故选A.]
5.B[解析:小球A与用毛皮摩擦过的橡胶棒相互排斥,所以A带负电.同理B与A相斥,两者
带同种电荷,B也带负电;C与B相斥,两者带同种电荷,C也带负电.而D与C相吸引,C带负电,
D有两种可能:①D有可能带正电,异种电荷相互吸引;②D不带电,C这个带电体具有吸引轻
小物体的性质造成两者相吸.因为D的带电情况是带正电或不带电,故A,C,D错误,B正确.故
选B.]
6.B[解析:A带电,B不带电,用带绝缘手柄的金属棒将AB连接起来,连接的瞬间A使B带上
电,B的金属箔张开,A带的电荷量减少,金属箔片张角变小.故选B.]
7.D[解析:闭合开关时两灯均不亮,说明电路中有断路,或是两灯均短路.用导线接L 两端时,
1
L 仍不亮说明开关或灯L 可能存在断路;用导线接L 两端时,L 亮说明电路导通,即L 以及
2 2 2 1 1
开关是正常的,不可能是两灯同时短路,故只能是L 断路.故选D.]
2
8.C[解析:只闭合S 时,电路断路,灯不亮铃不响,A错误;同时闭合S,S 时,电铃被短路,灯
1 1 2
亮铃不响,B错误,C正确;只闭合S 时,灯泡和电铃串联,灯亮铃响,D错误.故选C.]
2
9.D[解析:根据选项电路图可知,两开关串联,同时闭合时两个灯泡发光,当其中一个开关闭
合时,灯泡不能工作,A,B错误;两个开关分别控制支路上的灯泡,当其中一个开关闭合时,只
有一个灯泡工作,C错误;当任何一个开关闭合时,两个灯泡都能发光,D正确.故选D.]
10.D[解析:三盏灯依次连接是串联,A错误;L,L 串联后与L 并联,是混联电路,B错误;L,L
2 3 1 2 3
并联后与L 串联,是混联电路,C错误;三盏灯并列连接是并联,D正确.故选D.]
1
11.D[解析:大量程的每一个大格是3 A,每一个小格是0.3 A,示数是1.5 A.大小量程的电
流表接入同一电路,示数应该相同,b图中指针位置是1.5 A,所以小量程为0~3 A.故选D.]
12.B[解析:由A图可知,两灯泡并联,电流表串联在L 支路中,电流从正接线柱流入,负接线
1
柱流出,A正确;由B图可知,电流表与灯L 并联,L 被短路,B错误;由C图可知,电流表与两
1 1
9灯泡串联,电流从正接线柱流入,负接线柱流出,C正确;由D图可知,电流表串联接入电路的
干路,电流从正接线柱流入,负接线柱流出,D正确.故选B.]
13.A[解析:由电路图可知,两灯泡并联,电流表A 测量干路电流,电流表A 测量通过灯泡L
1 2 2
的电流;电流表A 的示数大于电流表A 的示数,通过灯泡L 的电流为I,通过灯泡L 的电流
1 2 1 1 2
为I.两电流表的指针偏转角度相同,可知 ,又因为I=I+I,所以知 .故选A.]
2 1 2
14.C[解析:根据电路图可知,只闭合开关S,电路中只有L 有电流通过,A错误;只闭合开关
1 2
S 和S,L 被短路,只有L 中有电流通过,B错误;只闭合开关S,两灯泡串联,都有电流通
2 3 2 1 2
过,C正确;开关S,S,S 都闭合时,电源被短路,没有电流通过灯泡,D错误.]
1 2 3
15.电 吸引不带电的轻小物体[解析:在干燥天气里用报纸摩擦玻璃时,会使玻璃带电,带电
体会吸引不带电的轻小物体.]
16.不能 由右向左[解析:由于半导体具有单向导电性,如果把发光二极管的两个引脚对调,
发光二极管不能继续发光.电路中电流的方向在电源外部是从电源正极流向电源负极,所以
图中小灯泡中的电流方向是由右向左.]
17.并 开关[解析:因为并联电路中各支路互不影响,所以电子雷管应该并联接入电路.控制
它们的数码控制器在电路中相当于开关的作用.]
18.S 和S 并[解析:这是A和B组成的并联电路,S 在干路上,S 在B所在的支路上.当S 闭
1 2 1 2 1
合,S 断开时,B所在支路没有接通,只有A工作,吹出的是冷风;当S 和S 都闭合时,A与B并
2 1 2
联同时工作,吹出的是热风;当S 闭合,S 断开时,A,B两用电器都不工作.]
2 1
19.L 干路[解析:当S接1时,两灯泡并联,电流表与L 串联,测量L 中的电流;当S接2时,
2 2 2
两灯泡并联,电流表在干路中,测量干路电流.]
20.1.2 0.9[解析:两灯是并联,a表测L 中的电流,b表测干路中的电流,并联电路干路中的
1
电流等于各支路电流之和,故干路中电流表的示数应大于支路中电流表的示数,故a表量程
为0~0.6 A,示数为0.3 A,b表量程为0~3 A,示数为1.2 A,故L 中的电流等于1.2 A-0.3
2
A=0.9 A.]
21.S,S S,S,S[解析:如图所示,如果要使灯L 亮,灯L 不亮,应将开关S,S 闭合;若要两
1 1 2 1 2 1
灯都亮,应将开关S,S,S 都闭合.]
1 2
22.如图所示.[解析:由实物连接图可知,两灯泡并联,上面的开关控制干路,下面的开关控制
支路,据此画出电路图.]
1023.如图所示.[解析:根据题意分析电路可知,两灯并联,电流有两条支路,开关S 在L 的支
1 1
路上,开关S 在干路上,实物连接图如图所示.]
2
24.如图所示.[解析:由电路图可知,灯泡与电铃并联,每个开关控制一个支路,根据电路图连
接实物图,实物图如图所示.]
25.如图所示.[解析:由题意可知,要使任何一方在自己的房间按下开关时都只使对方房间的
电铃发出声音,两电铃应该是并联的,电路图如图所示.]
26.电流表 电流 (1)断开 (2)电流[解析:探究电流的关系,为了寻找规律,必须换用不同
规格的小灯泡进行多次实验,这样得出的规律才有说服力;在连接电路时,为保护电路,开关
11必须断开,检查无误后,再闭合开关;由数据可以看出,两次测量中,A,B,C三点电流始终相等,
因此得出的结论是串联电路中各处电流相等.]
27.(1)L 不亮、L 亮 (2)如图所示. (4)并联电路中,干路电流等于各支路电流之和[解析:
1 2
(1)因为电流表A 将灯泡L 短路,所以L 不发光;电流表A 与L 串联,所以L 发光;(2)根据
1 1 1 1 2 2
一个电流表在干路,另一个在支路,将A 的0.6接线柱改到L 的右侧接线柱即可;(4)分析表
2 2
中的3组数据可以得出实验结论:并联电路中,干路电流等于各支路电流之和.]
28.解:由电路图可知,三灯泡并联.电流表A 测干路电流,电流表A 测L 和L 支路的电流之
1 2 2 3
和,电流表A 测L 和L 支路的电流之和;根据并联电路电流规律可知:I+I+I=1.2 A……
3 1 2 1 2 3
①;I+I=0.8 A……②;I+I=0.5 A……③;由①②可得:I=0.4 A;由①③可得:I=0.7 A;所
2 3 1 2 1 3
以I=0.8 A-0.7 A=0.1 A.
2
