2019年内蒙古通辽市中考物理试卷
一、选择题（共15小题，每小题2分，计30分．每小题只有一个正确选项，请在答题上将代表
正确选项的字母用2B铅笔涂黑）
1．（2分）下列关于声现象的说法正确的是（ ）
A．通常情况下声音在空气中传播最快
B．“教学楼内请轻声慢行”，其中“轻声”是指声音的音调
C．倒车雷达利用了次声波传递信息
D．摩托车上装有消声器，这是在声源处减弱噪声的

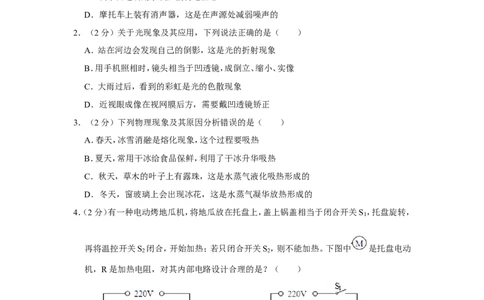

2．（2分）关于光现象及其应用，下列说法正确的是（ ）
A．站在河边会发现自己的倒影，这是光的折射现象
B．用手机照相时，镜头相当于凹透镜，成倒立、缩小、实像
C．大雨过后，看到的彩虹是光的色散现象
D．近视眼成像在视网膜后方，需要戴凹透镜矫正
3．（2分）下列物理现象及其原因分析错误的是（ ）
A．春天，冰雪消融是熔化现象，这个过程要吸热
B．夏天，常用干冰给食品保鲜，利用了干冰升华吸热
C．秋天，草木的叶子上有露珠，这是水蒸气液化吸热形成的
D．冬天，窗玻璃上会出现冰花，这是水蒸气凝华放热形成的
4．（2分）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S ，托盘旋转，
1
再将温控开关S 闭合，开始加热；若只闭合开关S ，则不能加热。下图中 是托盘电动
2 2
机，R是加热电阻，对其内部电路设计合理的是？（ ）
A． B．
第1页（共36页）C． D．
5．（2分）自行车是常见的交通工具，骑车出行既健康又环保。周末小华骑自行车去森林公园，
下列说法正确的是（ ）
A．以正在骑行的小华为参照物，路边的树木是静止的
B．上坡前，小华用力蹬脚踏板，是为了增大惯性
C．自行车把手上凹凸不平的花纹是为了增大摩擦
D．匀速转弯时，自行车和人构成的整体处于平衡状态

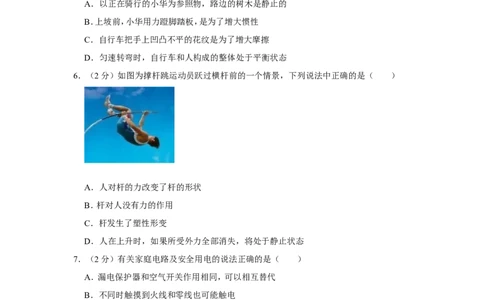

6．（2分）如图为撑杆跳运动员跃过横杆前的一个情景，下列说法中正确的是（ ）
A．人对杆的力改变了杆的形状
B．杆对人没有力的作用
C．杆发生了塑性形变
D．人在上升时，如果所受外力全部消失，将处于静止状态
7．（2分）有关家庭电路及安全用电的说法正确的是（ ）
A．漏电保护器和空气开关作用相同，可以相互替代
B．不同时触摸到火线和零线也可能触电
C．电灯开关短路时，可引起空气开关跳闸
D．使用试电笔时手必须接触笔尖金属体
8．（2分）厨房中涉及很多物理知识，下列分析正确的是（ ）
A．电饭锅对水平桌面的压力和地面对桌子的支持力是一对平衡力
B．菜刀的刀刃很薄是为了增大压力
C．炒菜时主要是通过热传递的方式增加菜的内能
D．吸油烟机是利用在气体中流速越大的位置压强越大的原理来工作的

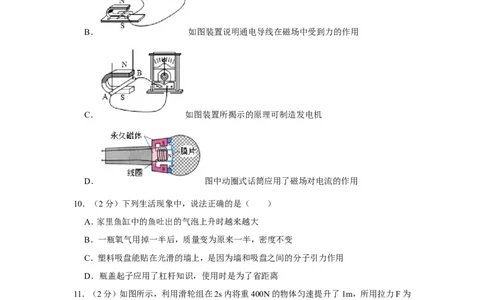

第2页（共36页）9．（2分）以下是对电与磁部分四幅图的分析，其中错误的是（ ）
A． 如图装置闭合电路后磁针会偏转，说明电流能产生磁场
B． 如图装置说明通电导线在磁场中受到力的作用
C． 如图装置所揭示的原理可制造发电机
D． 图中动圈式话筒应用了磁场对电流的作用
10．（2分）下列生活现象中，说法正确的是（ ）
A．家里鱼缸中的鱼吐出的气泡上升时越来越大
B．一瓶氧气用掉一半后，质量变为原来一半，密度不变
C．塑料吸盘能贴在光滑的墙上，是因为墙和吸盘之间的分子引力作用
D．瓶盖起子应用了杠杆知识，使用时是为了省距离
11．（2分）如图所示，利用滑轮组在2s内将重400N的物体匀速提升了1m，所用拉力F为
150N．不计绳重和摩擦，下列说法正确的是（ ）
第3页（共36页）A．绳子自由端移动的速度为2m/s
B．动滑轮的总重为100N
C．滑轮组的机械效率为83.3%
D．提升更重的物体，滑轮组的机械效率会变小
12．（2分）对下列四幅图的分析正确的是（ ）
A． 图中蓝牙耳机是通过超声波与手机进行信号传输的
B． 如图装置可用来探究电流产生的热量与通电时间的关系
C． 图中电路能探究电磁铁磁性强弱与电流大小关系
D． 图中电路可以探究导体电阻与导体材料的关系
13．（2分）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所
示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关S 、S 时，加
1 2
热器和照明灯同时工作。断开S 后与断开S 前相比较，下列说法正确的是（ ）
2 2
第4页（共36页）A．照明灯亮度不变
B．照明灯亮度变暗
C．相同时间内长导线上消耗的电能不变
D．相同时间内整个供电线路消耗的电能减少
14．（2分）水平桌面上两个相同的烧杯中分别装有甲、乙两种不同液体，将两个不同材料制
成的正方体A、B（V ＜V ），按如图两种方式放入两种液体中，待静止后B刚好浸没在甲
A B
液体中，A刚好浸没在乙液体中，两杯中液面恰好相平。下列说法正确的是（ ）
A．甲液体密度小于乙液体的密度
B．甲液体对杯底的压强等于乙液体对杯底的压强
C．甲液体对B下表面的压强小于乙液体对A下表面的压强
D．装甲液体的容器对水平桌面的压力小于装乙液体的容器对水平桌面的压力
15．（2分）如图甲所示，闭合开关S，调节滑动变阻器的滑片，滑片从最右端滑至最左端时，小
灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中正确的是
（ ）
A．电源电压为9V
B．滑动变阻器的最大阻值为14
C．小灯泡的额定功率为8W Ω
D．电路总功率的变化范围为8W～12W
二、作圈题（共3小题，每题各2分，计6分）
16．（2分）如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画
第5页（共36页）出：
（1）射向凹透镜的入射光线；
（2）经平面镜的反射光线。
17．（2分）请在图中画出：
（1）重物所受重力的示意图；
（2）拉力F的力臂l。
18．（2分）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动
时弹簧伸长。请标出电磁铁上端的极性及电源正负极。
三、实验探究题（共4小题，19、20题各4分，21、22题各6分，计20分）
19．（4分）对冰加热，冰化成水直至沸腾，这一过程绘制成如图所示的温度随时间变化的图
象。由图可知：
（1）冰的熔化过程是 段，水沸腾过程的特点是 。
（2）冰升温比水 （选填“快”或“慢”），这是因为 。
第6页（共36页）20．（4分）某同学为了探究“平面镜成像时，像与物到平面镜的距离的关系”，所用的实验
器材有：单面镀膜的玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图（甲）所
示。
（1）在白纸上画一条直线，将玻璃板竖直立在白纸上，使玻璃板 那一面的下边线
与直线重合（选填“有膜”或“无膜”）。
（2）用镀膜玻璃板和跳棋做实验，实验环境有： 几乎无光的实验室， 有阳光的实验窒，
在 （选填“ ”或“ ”）中进行实验①效果好。 ②
（3）在同样的实验环①境下，用镀②膜玻璃板实验比用普通玻璃板实验成像更清楚，主要原因
是： 。
（4）在白纸上沿跳棋A和B的边缘画圈，测出物距u和像距v的值如下表：
实验次数 1 2 3
物距u/cm 3.39 5.11 6.39
像距v/cm 5.22 6.51
如图乙所示，第 1次实验测量的物距是 A的右端到直线的距离，则像距 v ＝
1
①cm。
该同学发现三次实验的像距都比物距略大一些，原因是： （只有一个正确选项，
②将正确选项的字母填在横线上）
A．刻度尺测量像距时存在误差 B．玻璃板有一定厚度
C．物和像的标记点不对应 D．玻璃板没有竖直放置
第7页（共36页）21．（6分）在探究“滑动摩擦力大小与哪些因素有关”的实验中：
（1）此实验是根据 原理测出摩擦力大小的。
（2）小明刚开始拉木块时，他的水平拉力逐渐增大，但木块仍静止，木块所受的摩擦力
（选填“变大”、“变小”或“不变”）；木块被拉动，且越来越快，小明读出某一时刻弹
簧测力计的示数为3N，他认为这时摩擦力的大小为3N，他操作中的错误是 。
（3）改正错误后，小明完成了探究过程，比较乙、丙两次实验可得出的结论是 。
（4）在图甲、图乙实验中，假如把木板换成海绵，拿掉弹簧测力计，会发现 （选填
“甲”或“乙”）图中海绵凹陷得更深。说明在受力面积一定时，压力作用效果与
有关。
22．（6分）小明在“探究电流与电阻关系”的实验中，准备了如下实验器材：干电池，标有
“15 1A”字样的滑动变阻器，阻值分别为5 、10 、20 的定值电阻。
（1）Ω小明连接了下面的电路，其中有一条导线连Ω接有Ω误，请Ω将连接错误的导线打“×”并
画出正确连线。
（2）排除故障后，小明将5 定值电阻连入电路，将滑动变阻器的滑片移动到 （选
填a”或“b”）端，再闭合开Ω 关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此
时电流表的示数如图乙，示数为 A。
（3）接下来断开开关，取下5 的定值电阻，分别把它换成10 、20 的定值电阻，闭合开
关，调节滑动变阻器，控制 Ω （选填“电流表”或“电压Ω表”Ω）示数不变，分别读取
相应的电流表示数，记录在表中：
实验次数 1 2 3
第8页（共36页）电阻R/ 5 10 20
电流I/AΩ 0.2 0.1
（4）由数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成 。
（5）小明想用一块电流表和一个定值电阻R 测未知电阻R 的阻值，于是他和同组同学设
0 x
计了如图丙所示的电路图，并进行如下实验操作：
闭合S、S ，此时电流表的示数为I；
1
①闭合S、断开S
1
，此时电流表的示数为I
1
；
②求未知电阻R
x
的表达式为：R
x
＝ 。（用R
0
、I、I
1
表示）
③
四、解答题（共3小题，满分14分）
23．（4分）2018年5月13日，中国首艘国产航母001A型航空母舰离开大连港码头，开始海
试。（
水
＝1.0×103kg/m3，g取10N/kg）请问：
（1）航ρ母001A设计排水量6.7×104t，那么它满载时受到的浮力是多少？
（2）海面下8m处的压强是多少？
（3）一位体重为600N的歼15舰载机飞行员，每只脚与水平甲板的接触面积是200cm2，则
他双脚站立时对甲板的压强是多少？
24．（4分）我国自主研发的某品牌汽车进行技术测试，已知该车在某段长1.2km的水平路面
做匀速直线运动，用时40s，汽车在行驶过程中受到的阻力为4000N，汽车在此过程中发动
机热机效率为48%，汽油的热值q＝4.6×107J/kg。在该段测试过程中：
（1）汽车的功率为多少？
（2）燃烧了多少汽油？（计算结果保留两位小数）
25．（6分）有一台热水器，内部简化电路如图所示，R 和R 均为电热丝。R ＝88 ，R ＝22 。
1 2 1 2
（1）如何控制S 1 和S 2 ，使热水器处于高温挡； Ω Ω
（2）求低温挡正常工作5min电热丝产生的热量；
（3）求中温挡正常工作时热水器的功率。
第9页（共36页）第10页（共36页）2019 年内蒙古通辽市中考物理试卷
参考答案与试题解析
一、选择题（共15小题，每小题2分，计30分．每小题只有一个正确选项，请在答题上将代表
正确选项的字母用2B铅笔涂黑）
1．（2分）下列关于声现象的说法正确的是（ ）
A．通常情况下声音在空气中传播最快
B．“教学楼内请轻声慢行”，其中“轻声”是指声音的音调
C．倒车雷达利用了次声波传递信息
D．摩托车上装有消声器，这是在声源处减弱噪声的
【分析】（1）声音在不同的介质中的传播速度不同；
（2）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的
高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体
本身决定的一个特性；
（3）倒车雷达应用了超声波来工作；
（4）防治噪声的途径包括在声源处、在传播中、在人耳处。
【解答】解：A、声音在不同的介质中的传播速度不同，在空气中传播最慢，在固体中传播最
快。故A错误；
B、“教学楼内请轻声慢行”，其中“轻声”是指声音的响度小。故B错误；
C、倒车雷达应用了超声波来测试车后物体与车的距离。故C错误；
D、摩托车的消声器，其作用是在声源处减弱噪声。故D正确。
故选：D。
【点评】此题考查了声速、声音的特性、声音的利用和减弱噪声的措施，属于声现象基本规
律的考查，难度较小，是一道基础题。
2．（2分）关于光现象及其应用，下列说法正确的是（ ）
A．站在河边会发现自己的倒影，这是光的折射现象
B．用手机照相时，镜头相当于凹透镜，成倒立、缩小、实像
C．大雨过后，看到的彩虹是光的色散现象
D．近视眼成像在视网膜后方，需要戴凹透镜矫正
【分析】（1）倒影属于平面镜成像；
第11页（共36页）（2）凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机。
（3）光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成
各种色光。彩虹就属于色散现象。
（4）近视眼能看清近处的物体，不能看清远处的物体是因为晶状体太厚或眼球太长，使像
成在视网膜的前方。
近视眼戴凹透镜使光线发散一些，使像成在视网膜上。
【解答】解：A、我们看到岸上景物在水中的倒影，属于平面镜成像，这是光的反射现象，故
A错误；
B、手机镜头相当于凸透镜，物距大于二倍焦距，凸透镜成倒立缩小实像，故B错误；
C、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成
的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故C正确；
D、近视眼看远处的物体，像成在视网膜的前方，用凹透镜矫正，光线会聚能力减弱，能使
像成在视网膜上，能看清物体，故D错误。
故选：C。
【点评】此题涉及到光的反射现象、光的色散、凸透镜成像的应用等多个知识点，是一道综
合性较强的题目。
3．（2分）下列物理现象及其原因分析错误的是（ ）
A．春天，冰雪消融是熔化现象，这个过程要吸热
B．夏天，常用干冰给食品保鲜，利用了干冰升华吸热
C．秋天，草木的叶子上有露珠，这是水蒸气液化吸热形成的
D．冬天，窗玻璃上会出现冰花，这是水蒸气凝华放热形成的
【分析】熔化是从固态变为液态，要吸热；液化是从气态变为液态，要放热；凝华是从气态
直接变为固态，要放热。
【解答】解：A、春天，冰雪消融，这是熔化现象，这个过程中冰要吸收热量，故A正确；
B、夏天，常用干冰给食品保鲜，干冰由固态直接变成气态，是升华现象，吸收热量，故B正
确；
C、秋天，会看到露珠，这是水蒸气液化形成的，液化放热，故C错误；
D、严寒的冬天，玻璃窗上会出现冰花，冰花是由空气中的水蒸气凝华形成的小冰晶，是凝
华现象，凝华放热，故D正确。
故选：C。
【点评】会辨别不同的物态变化形式，知道其吸热还是放热，关键是能与实际例子很好地
第12页（共36页）结合起来，是此类题考查的重点。
4．（2分）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S ，托盘旋转，
1
再将温控开关S 闭合，开始加热；若只闭合开关S ，则不能加热。下图中 是托盘电动
2 2
机，R是加热电阻，对其内部电路设计合理的是？（ ）
A． B．
C． D．
【分析】由题知，闭合开关S ，托盘旋转，再将开关S 闭合，开始加热；只闭合开关S ，则不
1 2 2
能加热。由此分析解答。
【解答】解：
由题意知，闭合开关S ，托盘旋转，再将开关S 闭合，开始加热；只闭合开关S ，则不能加
1 2 2
热；这说明电动机和加热电阻在工作时互不影响，即两者是并联的，且S 在干路上，S 在
1 2
加热电阻的支路上，由各选项电路图可知，B符合题意，ACD不合题意。
故选：B。
【点评】本题考查根据要求设计电路，关键是正确分析电路的连接方式和开关的位置。
5．（2分）自行车是常见的交通工具，骑车出行既健康又环保。周末小华骑自行车去森林公园，
下列说法正确的是（ ）
A．以正在骑行的小华为参照物，路边的树木是静止的
B．上坡前，小华用力蹬脚踏板，是为了增大惯性
C．自行车把手上凹凸不平的花纹是为了增大摩擦
D．匀速转弯时，自行车和人构成的整体处于平衡状态
【分析】（1）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物
发生变化，则运动，不发生变化，则静止。
第13页（共36页）（2）惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有
关系，质量越大，惯性越大。
（3）增大摩擦的方法：从压力大小和接触面的粗糙程度考虑，增大压力，增大接触面的粗
糙程度，用滑动代替滚动摩擦。
（4）平衡状态是指物体处于静止和匀速直线运动。
【解答】解：A、以正在骑行的小华为参照物，路边的树木与小华之间的位置发生了变化，所
以是运动的。故A错误；
B、当用力紧蹬几下脚踏板后，自行车的速度增大，因此自行车的动能就会增大，这样就可
以有更多的动能转化为重力势能；惯性大小只跟物体的质量大小有关，人和车的质量不变，
惯性大小不变。故B错误；
C、车轮上刻有凹凸不平的花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大
摩擦力的，故C正确；
D、匀速转弯时，方向不断变化，所以自行车和人处于非平衡状态。故D错误。
故选：C。
【点评】自行车是日常生活中最常见的交通工具，从自行车的结构和使用来看，应用了非
常多的物理知识，包括力学、声现象、光现象、杠杆等方面，平时多注意观察，将其知识活
学活用。
6．（2分）如图为撑杆跳运动员跃过横杆前的一个情景，下列说法中正确的是（ ）
A．人对杆的力改变了杆的形状
B．杆对人没有力的作用
C．杆发生了塑性形变
D．人在上升时，如果所受外力全部消失，将处于静止状态
【分析】（1）力可以改变物体的运动状态和形状；
（2）物体间力的作用是相互的；
（3）撤去外力能恢复原来的性质的形变叫弹性形变；
（4）根据牛顿第一定律判断。
第14页（共36页）【解答】解：A、由图知，人对杆的力改变了杆的形状，故A正确；
B、物体间力的作用是相互的，所以杆对人也有力的作用，故B错误；
C、杆所发生的形变，撤去外力后能恢复原来的形状，所以杆发生了弹性形变，故C错误；
D、人在上升时，处于运动状态，如果所受外力全部消失，由牛顿第一定律可知，人将做匀
速直线运动，故D错误。
故选：A。
【点评】此题考查的知识点较多，难度不大，认真分析即可。
7．（2分）有关家庭电路及安全用电的说法正确的是（ ）
A．漏电保护器和空气开关作用相同，可以相互替代
B．不同时触摸到火线和零线也可能触电
C．电灯开关短路时，可引起空气开关跳闸
D．使用试电笔时手必须接触笔尖金属体
【分析】（1）空气开关是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会
跳闸，所以漏电保护器和空气开关作用不相同，在电路中要同时安装漏电保护器原理是当
火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了，
此时漏电保护器起作用；
空气开关在电路过载或短路时，即通过电流过大时起到保护作用。
（2）触电是人体直接或间接接触火线，并且和零线或地线构成电流的路径，包括单相触电
和双相触电；
（3）控制用电器的开关短接时，相当于开关闭合，用电器正常工作，不会引起电流过大，空
气开关跳闸不会跳闸；
（4）试电笔在使用时手要碰触笔尾金属体，如果接触试电笔的笔尖，相当于直接用手接触
导线会有触电危险。
【解答】解：
A、空气开关是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所
以漏电保护器和空气开关作用不相同，在电路中要同时安装，但不可以相互替代；故A错
误；
B、站在地上的人手接触火线，电流会从火线经过人体流到大地，发生单线触电；所以，不
同时触摸到火线和零线也会发生触电事故，故B正确；
C、电灯开关短路时，相当于开关闭合，灯泡一直发光，但不会引起空气开关跳闸，故C错
误；
第15页（共36页）D、正确使用测电笔的方法：笔尖接触检测的导线，手必须接触笔尾金属体，这样才能检测
导线是零线还是火线，故D错误。
故选：B。
【点评】掌握安全用电原则是解题的关键，本题难度不大。
8．（2分）厨房中涉及很多物理知识，下列分析正确的是（ ）
A．电饭锅对水平桌面的压力和地面对桌子的支持力是一对平衡力
B．菜刀的刀刃很薄是为了增大压力
C．炒菜时主要是通过热传递的方式增加菜的内能
D．吸油烟机是利用在气体中流速越大的位置压强越大的原理来工作的
【分析】（1）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直
线上。
（2）增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积一
定时，通过增大压力来增大压强。
（3）改变内能的方式：做功和热传递；
（4）在气体和液体中，流速越大的位置压强越小。
【解答】解：A、电饭锅对水平桌面的压力和地面对桌子的支持力是作用在不同物体的两个
力，不是一对平衡力。故A错误；
B、菜刀的刀刃很薄是在压力一定时，通过减小受力面积来增大压强。故B错误；
C、炒菜时主要是通过热传递的方法增加菜的内能，故C正确；
D、吸油烟机是利用在气体中流速越大的位置压强越小的原理来工作的。故D错误。
故选：C。
【点评】本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力。
9．（2分）以下是对电与磁部分四幅图的分析，其中错误的是（ ）
A． 如图装置闭合电路后磁针会偏转，说明电流能产生磁场
第16页（共36页）B． 如图装置说明通电导线在磁场中受到力的作用
C． 如图装置所揭示的原理可制造发电机
D． 图中动圈式话筒应用了磁场对电流的作用
【分析】（1）电流周围存在着磁场。
（2）电动机和发电机的重要区别在于电路中是否有电源。
（3）动圈式话筒和发电机的工作原理相同，都是根据电磁感应原理工作的。
【解答】解：
A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），故A正确。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，故
B正确。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电
流产生，电流计的指针发生偏转，根据这个原理可制成发电机，故C正确。
D、动圈式话筒是根据电磁感应原理工作的，故D错误。
故选：D。
【点评】这几幅图都是课本上的内容，对于电磁部分，课本上的插图很重要。
10．（2分）下列生活现象中，说法正确的是（ ）
A．家里鱼缸中的鱼吐出的气泡上升时越来越大
B．一瓶氧气用掉一半后，质量变为原来一半，密度不变
C．塑料吸盘能贴在光滑的墙上，是因为墙和吸盘之间的分子引力作用
D．瓶盖起子应用了杠杆知识，使用时是为了省距离
【分析】（1）利用压强的计算公式，通过气泡深度以及体积的变化；
第17页（共36页）（2）氧气用掉一半，质量减半，氧气还充满整个氧气瓶，体积保持不变，根据密度公式判断
密度的变化；
（3）大气对浸在它里面的物体产生压强，即大气压强；
（4）省力杠杆的动力臂大于阻力臂；费力杠杆的动力臂小于阻力臂。
【解答】解：
A、根据p＝ gh可知，当气泡在水中上升的过程中，h变小，压强变小，压强变小后气泡体
积变大，故ρA正确；
B、一瓶氧气，用掉一半后，氧气的质量减半，剩余氧气还充满整个氧气瓶，剩余氧气的体
积不变，根据 ＝ 可知，瓶中的氧气密度变为原来的一半，故C错误；
ρ
C、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，而不是因为墙和吸
盘之间的分子引力作用，故C错误；
D、瓶盖起子属于省力杠杆，使用时省力费距离，故D错误。
故选：A。
【点评】本题是从日常生活用品上考查了学生多方面的知识，体现了物理的生活化，要求
平时学习时，多观察、多联系、多分析。
11．（2分）如图所示，利用滑轮组在2s内将重400N的物体匀速提升了1m，所用拉力F为
150N．不计绳重和摩擦，下列说法正确的是（ ）
A．绳子自由端移动的速度为2m/s
B．动滑轮的总重为100N
C．滑轮组的机械效率为83.3%
D．提升更重的物体，滑轮组的机械效率会变小
【分析】（1）由图知，n＝4，绳子自由端移动距离s＝4h，利用速度公式求绳子自由端移动
速度；
第18页（共36页）（2）不计绳重及摩擦，拉力F＝ （G+G动 ），据此求动滑轮所受的重力；
（3）利用W＝Fs求拉力做的总功，利用W＝Gh求有用功，滑轮组的机械效率等于有用功
与总功之比；
（4）增大滑轮组机械效率的方法：一是增大提升的物重，二是减小摩擦、减小动滑轮重。
【解答】解：
A、由图知，n＝4，绳子自由端移动的距离：s＝4h＝4×1m＝4m，
绳子自由端移动的速度：v＝ ＝ ＝2m/s，故A正确；
B、不计绳重及摩擦，拉力F＝ （G+G动 ），可得动滑轮所受的重力：
G动 ＝4F﹣G＝4×150N﹣400N＝200N，故B错误；
C、拉力做的功：W总 ＝Fs＝150N×4m＝600J，
有用功：W有用 ＝Gh＝400N×1m＝400J，
滑轮组的机械效率：
＝ ＝ ×100%≈66.7%，故C错误；
η
D、若用该滑轮组提升所受重力更重的物体，额外功不变，有用功增加，有用功在总功中所
占的比例增加，机械效率会变大，故D错误。
故选：A。
【点评】本题考查了使用滑轮组时动滑轮重力、绳子自由端移动速度、有用功、总功和机械
效率的计算，还考查了物体重力对机械效率的影响，根据题图确定n的大小是本题的突破
口。
12．（2分）对下列四幅图的分析正确的是（ ）
A． 图中蓝牙耳机是通过超声波与手机进行信号传输的
第19页（共36页）B． 如图装置可用来探究电流产生的热量与通电时间的关系
C． 图中电路能探究电磁铁磁性强弱与电流大小关系
D． 图中电路可以探究导体电阻与导体材料的关系
【分析】（1）通信设备是利用电磁波传递信息的；
（2）电流产生的热量跟电流、电阻和通电时间有关，实验探究时应采用控制变量法；
（3）电磁铁的磁性的强弱与电流大小的关系，实验探究时应采用控制变量法；
（4）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因
素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需
要保持其它量不变。
【解答】解：
A、蓝牙耳机是通过电磁波与手机进行信号传输的，故A错误；
B、如图装置中两电阻丝串联，电源电压不变时，电路中电流不变，若只比较其中一个容器
内电阻丝产生热量的多少，该电阻丝的阻值不变，改变通电时间，可用来探究电流产生的
热量与通电时间的关系，故B正确；
C、两个电磁铁串联，通过的电流相同，线圈匝数不同，所以能探究电磁铁磁性强弱与线圈
匝数多少的关系，但不能探究电磁铁磁性强弱与电流大小关系，故C错误；
D、图中导线的材料相同、长度相同，只是横截面积不同，所以此实验可以探究导体电阻与
跟导体的横截面积是否有关，但不能探究导体电阻与导体材料的关系，故D错误。
故选：B。
【点评】本题考查了学生对电和磁方面几个重要的课本插图的掌握情况，了解相关的知识
第20页（共36页）是解题的基础，是中考的热点。
13．（2分）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所
示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关S 、S 时，加
1 2
热器和照明灯同时工作。断开S 后与断开S 前相比较，下列说法正确的是（ ）
2 2
A．照明灯亮度不变
B．照明灯亮度变暗
C．相同时间内长导线上消耗的电能不变
D．相同时间内整个供电线路消耗的电能减少
【分析】闭合开关S 照明灯工作，再闭合S 时，加热器也工作，此时照明灯与加热器并联
1 2
后再与长导线的电阻串联，根据电阻的并联可知照明灯与加热器并联的总电阻变化，根据
串联电路的分压特点可知并联部分的电压和导线两端电压的变化，根据P＝ 可知照明
灯和导线实际功率的变化，进一步判断灯泡亮暗的变化，根据W＝I2Rt和W＝ •t判断
出单位时间内长导线上消耗电能的变化以及相同时间内整个供电线路消耗的电能的变化。
【解答】解：设长导线的电阻为R ，由图知，
0
AB、闭合开关S 、S 时，灯泡与加热器并联后再与R 串联，设此时灯泡两端电压为U ，
1 2 0 L
断开开关S 时，灯泡与R 串联，设此时灯泡两端电压为U ′；
2 0 L
由于并联电路的总电阻小于任何一个分电阻，
所以，断开开关S 时，灯泡的电阻大于灯泡与加热器并联的总电阻，
2
导线的电阻不变，因灯泡的电阻大于灯泡与加热器并联的总电阻，根据串联电路的分压规
律可知，灯泡两端的电压变大，即U ′＞U ，
L L
灯泡的电阻可认为不变，由P＝ 知，P ′＞P ，即断开开关S 时，灯泡的实际功率变大，
L L 2
所以灯泡变亮；故A、B错误；
C、由前面解答可知，断开开关S 时，整个电路的电阻变大，电源电压不变，由欧姆定律知，
2
第21页（共36页）电路中电流减小，导线的电阻不变，由公式W＝I2Rt知，单位时间内长导线上消耗的电能
减少，故C错误；
D、断开开关S 时，整个电路的电阻变大，电源电压不变，由W＝ •t知，单位时间内整
2
个供电线路消耗的电能减少，故D正确。
故选：D。
【点评】此题考查了串并联电路的特点、欧姆定律、电功率及电能计算公式的应用，综合性
较强，比较出前后两种情况电路电阻的变化，是正确解答此题的关键。
14．（2分）水平桌面上两个相同的烧杯中分别装有甲、乙两种不同液体，将两个不同材料制
成的正方体A、B（V ＜V ），按如图两种方式放入两种液体中，待静止后B刚好浸没在甲
A B
液体中，A刚好浸没在乙液体中，两杯中液面恰好相平。下列说法正确的是（ ）
A．甲液体密度小于乙液体的密度
B．甲液体对杯底的压强等于乙液体对杯底的压强
C．甲液体对B下表面的压强小于乙液体对A下表面的压强
D．装甲液体的容器对水平桌面的压力小于装乙液体的容器对水平桌面的压力
【分析】（1）把A、B两物体作为一个整体，该整体在两液体中都处于漂浮状态，根据漂浮
条件可知所受浮力的大小关系；结合题意和图示判断V排 的关系，根据F浮 ＝ 液gV排 可比
较两种液体的密度关系； ρ
（2）根据p＝ gh分析液体对杯底的压强；
ρ
（3）根据漂浮条件、浮力产生的原因以及p＝ 分析液体对物体下表面的压强关系；
（4）先比较两种液体的体积关系和重力关系，再根据”整个容器对水平桌面的压力等于物
体和液体的总重力“进行分析。
【解答】解：
A、把A、B两物体作为一个整体，由图知，该整体在两液体中都处于漂浮状态，
由漂浮条件可知F浮 ＝G
A
+G
B
，所以该整体在两液体中受到的浮力相等；
由图知V排甲 ＝V
B
，V排乙 ＝V
A
，且V
A
＜V
B
，
第22页（共36页）所以V排甲 ＞V排乙 ；
因整体在两液体中受到的浮力相等，且排开甲液体的体积较大，
所以，由F浮 ＝ 液gV排 可知，两液体的密度关系： 甲 ＜ 乙 ，故A正确；
B、已知两液体的ρ 深度h相同，且
甲
＜
乙
，由p＝ ρgh可知ρ ，甲液体对杯底的压强小于乙
液体对杯底的压强，故B错误； ρ ρ ρ
C、因整体受到的浮力相等（即甲液体中B物体受到的浮力等于乙液体中A物体受到的浮
力），且两物体上表面没有受到液体的压力，
所以，由浮力产生的原因可知，甲液体中B物体与乙液体中A物体的下表面受到的液体
压力相等，
由图知B的底面积更大，由p＝ 可知，甲液体对B下表面的压强小于乙液体对A下表面
的压强，故C正确；
D、两容器中液面恰好相平且容器相同，则液体与物块排开液体的体积之和相同，但V排甲
＞V排乙 ，所以甲液体的体积较小，又知 甲 ＜ 乙 ，则根据G液 ＝m液g＝ 液gV液 可知，甲液
体的重力较小； ρ ρ ρ
整个容器水平桌面的压力F＝G容+G
A
+G
B
+G液 ，因容器相同、其重力相同，且A、B两物体
的重力不变，甲液体的重力较小，所以，装甲液体的容器对水平桌面的压力较小，故D正
确。
故选：ACD。
【点评】本题综合考查了阿基米德原理、漂浮条件、液体压强公式和压强定义式的综合应
用，知识点多，属于难题；本题的难点是C项的判断，由于
甲
＜
乙
，但B物体浸入甲液体
的深度较大，则不能用液体压强公式判断，需结合浮力产生ρ的原ρ因和压强定义式进行分析。
15．（2分）如图甲所示，闭合开关S，调节滑动变阻器的滑片，滑片从最右端滑至最左端时，小
灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中正确的是
（ ）
第23页（共36页）A．电源电压为9V
B．滑动变阻器的最大阻值为14
C．小灯泡的额定功率为8W Ω
D．电路总功率的变化范围为8W～12W
【分析】由电路图可知，灯泡L与定值电阻R 、滑动变阻器R串联，电压表V 测L与R 两
0 1 0
端的电压之和，电压表V 测R 两端的电压，电流表测电路中的电流。
2 0
（1）当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功
率最大，两电压表的示数最大且电压表V 测电源两端的电压，根据图象读出电表的示数，
1
根据串联电路的电压特点求出灯泡两端的电压，利用P＝UI求出灯泡的电功率即为额定
功率，利用P＝UI求出电路的最大总功率；
（2）当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功
率最小，根据图象读出V 的示数和电路中的电流，根据串联电路的电压特点求出R两端
1
电压，利用欧姆定律求出变阻器的最大阻值，利用P＝UI求出电路的最小总功率，然后得
出电路总功率的变化范围。
【解答】解：
由电路图可知，灯泡L与定值电阻R 、滑动变阻器R串联，电压表V 测L与R 两端的电
0 1 0
压之和，电压表V 测R 两端的电压，电流表测电路中的电流。
2 0
（1）当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功
率最大，两电压表的示数最大且电压表V 测电源两端的电压，
1
由图乙可知，电路中的最大电流I大 ＝1.0A，电压表V
2
的示数U
0
＝6V，电压表V
1
的示数
为12V，即电源的电压U＝12V，故A错误；
因串联电路中总电压等于各分电压之和，
所以，此时灯泡两端的电压：
U ＝U﹣U ＝12V﹣6V＝6V，
L 0
因此时小灯泡恰好正常发光，
所以，灯泡的额定功率：
P
L
＝U
L
I大 ＝6V×1.0A＝6W，故C错误；
电路的最大总功率：
P大 ＝UI大 ＝12V×1.0A＝12W；
（2）当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功
率最小，
第24页（共36页）由图象可知，电路中的最小电流I小 ＝0.5A，电压表V
1
的示数U
V1
＝5V，
此时滑动变阻器两端的电压：
U ＝U﹣U ＝12V﹣5V＝7V，
R V1
由I＝ 可得，滑动变阻器的最大阻值：
R＝ ＝ ＝14 ，故B正确；
Ω
电路的最小总功率：
P小 ＝UI小 ＝12V×0.5A＝6W，
则电路总功率的变化范围是6W～12W，故D错误。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断两电压
表和电流表对应的示数关系是关键。
二、作圈题（共3小题，每题各2分，计6分）
16．（2分）如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画
出：
（1）射向凹透镜的入射光线；
（2）经平面镜的反射光线。
【分析】（1）作出入射光线要根据：平行于主光轴的光线经凹透镜折射后，其折射光线的
反向延长线过焦点。
（2）作出反射光线要根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线
与入射光线分居法线两侧，反射角等于入射角来作。
【解答】解：（1）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，
据此画出入射光线；
（2）过平面镜的入射点垂直于镜面作出法线，然后根据反射角等于入射角，在法线右侧作
第25页（共36页）出反射光线，如下图：
【点评】（1）凹透镜三条特殊光线的作图： 延长线过另一侧焦点的光线经凹透镜折射后
将平行于主光轴。 平行于主光轴的光线①经凹透镜折射后，其折射光线的反向延长线过
焦点。 过光心的②光线经凹透镜折射后传播方向不改变。
（2）熟记③反射定律的内容：射光线、入射光线、法线在同一个平面内，反射光线与入射光线
分居法线两侧，反射角等于入射角并会作图。
17．（2分）请在图中画出：
（1）重物所受重力的示意图；
（2）拉力F的力臂l。
【分析】（1）重力的方向竖直向下，作用在物体的重心上，由此画出重物受到重力的示意
图；
（2）杠杆可以绕某一固定点转动，这个固定点就是支点；力臂就是从支点到力的作用线的
距离，由此画出拉力F的力臂。
【解答】解：
（1）重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线
段，并标出符号G，即为其重力示意图；
（2）定滑轮可以绕中间轴转动，所以支点O为定滑轮的轴；
图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂l。
如图所示：
第26页（共36页）【点评】本题考查了力的示意图和杠杆示意图的画法，关键是掌握杠杆的五要素，然后根
据力臂的定义正确画出力臂。
18．（2分）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动
时弹簧伸长。请标出电磁铁上端的极性及电源正负极。
【分析】滑动变阻器向右移动时，电阻变小，电流变大，电磁铁的磁性增强，弹簧伸长说明
受到的拉力增大，所以电磁铁的上端应该和上面的磁极是异名磁极，根据磁极判断电流方
向，判断电源正负极。
【解答】解：滑动变阻器向右移动时，电阻变小，电流变大，电磁铁的磁性增强，弹簧伸长说
明受到的拉力增大，所以电磁铁的上端应该和上面的磁极是异名磁极，所以电磁铁的上端
是S极，根据安培定则可以判断从电磁铁的下端入电流，所以可以判断电源的左端是正极，
右端是负极。如图所示：
【点评】根据电流增强磁性增强判断电磁铁的磁极，然后根据磁极判断电源，这是本题思
路。
三、实验探究题（共4小题，19、20题各4分，21、22题各6分，计20分）
19．（4分）对冰加热，冰化成水直至沸腾，这一过程绘制成如图所示的温度随时间变化的图
第27页（共36页）象。由图可知：
（1）冰的熔化过程是 BC 段，水沸腾过程的特点是 继续吸热但温度不变 。
（2）冰升温比水 快 （选填“快”或“慢”），这是因为 冰的比热容比水小 。
【分析】（1）冰的熔点是0℃，冰熔化时不断吸收热量，温度保持不变；液体沸腾时继续吸
热，温度不变；根据这个性质进行判断。
（2）相同质量的物质，在吸收相同热量的情况下，比热容越大，温度升高的越慢。
【解答】解：
（1）冰的熔点是0℃，冰熔化时不断吸收热量，但温度保持不变，由图象可知冰的熔化过程
为BC段；水沸腾时继续吸热，温度不变；
（2）由图象可知，AB段表示冰还没有熔化，CD段表示冰已经全部熔化为水，CD段比AB
段温度升高的要慢些，即水升温比冰慢；这是因为水的比热容比冰大，在质量和吸收的热
量均相同时，由Q吸 ＝cm△t可知，水升温较慢。
故答案为：（1）BC；继续吸热但温度不变；（2）快；冰的比热容比水小。
【点评】本题考查了冰的熔化实验和水的沸腾实验，把晶体的熔化和沸腾图象放到一个坐
标系中，考查了学生从图象中获取信息的能力。
20．（4分）某同学为了探究“平面镜成像时，像与物到平面镜的距离的关系”，所用的实验
器材有：单面镀膜的玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图（甲）所
示。
（1）在白纸上画一条直线，将玻璃板竖直立在白纸上，使玻璃板 有膜 那一面的下边线
与直线重合（选填“有膜”或“无膜”）。
（2）用镀膜玻璃板和跳棋做实验，实验环境有： 几乎无光的实验室， 有阳光的实验窒，
在 （选填“ ”或“ ”）中进行实验①效果好。 ②
（3）在②同样的实验环①境下，用②镀膜玻璃板实验比用普通玻璃板实验成像更清楚，主要原因
是： 镀膜增强了对光的反射 。
（4）在白纸上沿跳棋A和B的边缘画圈，测出物距u和像距v的值如下表：
第28页（共36页）实验次数 1 2 3
物距u/cm 3.39 5.11 6.39
像距v/cm 5.22 6.51
如图乙所示，第1次实验测量的物距是A的右端到直线的距离，则像距v ＝ 3.50
1
①cm。
该同学发现三次实验的像距都比物距略大一些，原因是： B （只有一个正确选项，将
②正确选项的字母填在横线上）
A．刻度尺测量像距时存在误差 B．玻璃板有一定厚度
C．物和像的标记点不对应 D．玻璃板没有竖直放置
【分析】（1）有膜的一面作为反射面；
（2）物体射出的光线对人眼刺激越强，人眼感觉物体越亮，物体经过平面镜反射，反射光
线进入人眼的光线越多，人眼感到物体的像越亮。
（3）用镀膜玻璃板实验比用普通玻璃板实验成像更清楚，是反射能力更强；
（4） 刻度尺的分度值是刻度尺相邻两刻度线表示的长度。使用刻度尺时要明确其分度
值，起①始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，
要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度
尺要估读到分度值的下一位；
玻璃板有一定厚度，有两个反射面。
【②解答】解：（1）在白纸上画一条直线，将玻璃板竖直立在白纸上，有膜的一面作为反射面，
使玻璃板那一面的下边线与有膜直线重合；
（2）用镀膜玻璃板和跳棋做实验，实验环境在有阳光的实验进行实验效果好；几乎无光的
实验室不能完成实验；
（3）在同样的实验环境下，用镀膜玻璃板实验比用普通玻璃板实验成像更清楚，主要原因
是：镀膜增强了对光的反射；
第29页（共36页）（4） 由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此
刻度①尺的分度值为1mm；
物体左侧与0对齐，右侧略偏过3.5cm，估读为0.00cm，所以物体的长度为L＝3.50cm﹣
0cm＝3.50cm。
玻璃板有一定厚度，有两个反射面，测量时三次实验的像距都比物距略大一些。
②故答案为：（1）有膜；（2） ；（3）镀膜增强了对光的反射；（4） 3.50； B。
【点评】本题考查学生动手操作②实验的能力并能合理解决实验中出现的问①题。只要②熟练掌
握平面镜的成像特点，解答此类题目就很容易。
21．（6分）在探究“滑动摩擦力大小与哪些因素有关”的实验中：
（1）此实验是根据 二力平衡 原理测出摩擦力大小的。
（2）小明刚开始拉木块时，他的水平拉力逐渐增大，但木块仍静止，木块所受的摩擦力
变大 （选填“变大”、“变小”或“不变”）；木块被拉动，且越来越快，小明读出某一
时刻弹簧测力计的示数为3N，他认为这时摩擦力的大小为3N，他操作中的错误是 没有
使物体做匀速直线运动 。
（3）改正错误后，小明完成了探究过程，比较乙、丙两次实验可得出的结论是 压力相同
时，接触面越粗糙，滑动摩擦力越大 。
（4）在图甲、图乙实验中，假如把木板换成海绵，拿掉弹簧测力计，会发现 乙 （选填
“甲”或“乙”）图中海绵凹陷得更深。说明在受力面积一定时，压力作用效果与 压力
有关。
【分析】（1）根据二力平衡的条件分析；
（2）由二力平衡分析；物体做加速运动受到的力为非平衡力；
（3）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因
素的关系时，要控制另外一个因素不变，根据图中现象得出结论；
（4）本实验通过海绵的凹陷程度来反映压力的作用效果，采用了转换法；在受力面积相时，
压力越大，压力的作用效果越明显。
【解答】解：（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力
的作用，根据二力平衡，拉力大小才等于摩擦力的大小；
第30页（共36页）（2）小明刚开始拉木块时，他的水平拉力逐渐增大，但木块仍静止，木块受到的平衡力，木
块所受的摩擦力变大；木块被拉动，且越来越快，小明读出某一时刻弹簧测力计的示数为
3N，他认为这时摩擦力的大小为3N，此时测力计示数大于滑动摩擦力，他操作中的错误
是没有使物体做匀速直线运动；
（3）改正错误后，小明完成了探究过程，比较乙、丙两次实验可得出的结论是：压力相同，
丙中接触面粗糙，滑动摩擦力大，故压力相同时，接触面越粗糙，滑动摩擦力越大；
（4）在图甲、图乙实验中，乙中压力大，假如把木板换成海绵，拿掉弹簧测力计，会发现乙
图中海绵凹陷得更深。说明在受力面积一定时，压力作用效果与压力有关。
故答案为：（1）二力平衡；（2）变大；没有使物体做匀速直线运动；（3）压力相同时，接触面
越粗糙，滑动摩擦力越大；（4）乙；压力。
【点评】本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用；
同时也考查了影响压力的作用效果的因素和转换法的运用。
22．（6分）小明在“探究电流与电阻关系”的实验中，准备了如下实验器材：干电池，标有
“15 1A”字样的滑动变阻器，阻值分别为5 、10 、20 的定值电阻。
（1）Ω小明连接了下面的电路，其中有一条导线连Ω接有Ω误，请Ω将连接错误的导线打“×”并
画出正确连线。
（2）排除故障后，小明将5 定值电阻连入电路，将滑动变阻器的滑片移动到 b （选填
a”或“b”）端，再闭合开关Ω，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时
电流表的示数如图乙，示数为 0. 4 A。
（3）接下来断开开关，取下5 的定值电阻，分别把它换成10 、20 的定值电阻，闭合开
关，调节滑动变阻器，控制 电Ω压表 （选填“电流表”或“电Ω压表Ω”）示数不变，分别读
取相应的电流表示数，记录在表中：
实验次数 1 2 3
电阻R/ 5 10 20
电流I/AΩ 0.2 0.1
（4）由数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成 反比 。
（5）小明想用一块电流表和一个定值电阻R 测未知电阻R 的阻值，于是他和同组同学设
0 x
计了如图丙所示的电路图，并进行如下实验操作：
闭合S、S ，此时电流表的示数为I；
1
①闭合S、断开S
1
，此时电流表的示数为I
1
；
②
第31页（共36页）求未知电阻R 的表达式为：R ＝ 。（用R 、I、I 表示）
x x 0 1
③
【分析】（1）电压表与定值电阻并联且正进负出；
（2）为保护电路，变阻器连入电路中电阻最大；根据电流表小量程计读数；
（3）研究电流与电阻的关系时，要控制电压表示数不变，由欧姆定律的变形公式，求出电
压表示数；
连接电路过程中，应该断开开关，并且将滑动变阻器阻值调到最大；
（4）由表中数据得出结论；
（5）在没有电压表时，使定值电阻与待测电阻并联，根据电流表和定值电阻的示数计算出
电压，然后根据公式R＝ 计算出其电阻。
【解答】解：（1）电压表与定值电阻并联且正进负出，如图所示：
（2）为保护电路，变阻器连入电路中电阻最大即b端，小明同学首先将5 定值电阻接入
电路，将滑片P滑到b端，再闭合开关，调节滑片P，使电压表示数到达某Ω一数值，电流表
第32页（共36页）的示数如图乙所示，电流表选用小量程，分度值为0.02A，示数0.4A；
（3）研究电流与电阻的关系时，要控制电压表示数不变，由欧姆定律的变形公式，电压表
示数U＝IR＝0.4A×5 ＝2V
，小明同学应该断开Ω开关，并且将滑动变阻器阻值调到最大，然后将5 的电阻替换为
10 ．闭合开关，调节滑片P，使电压表示数为2V，将电流表示数记录在Ω表格中。
（4Ω）由表格中数据发现：电阻为原来的几倍，通过的电流为原来的几分之一，故在电压一
定时，电流与电阻成反比。
（5） 闭合S、断开S ，此时为只有R 工作的电路，电流表测量R 的电流，示数为I ，可测
1 x x 1
出电②源电压U＝I R ，
1 x
闭合S、S ，此时两电阻并联，电流表测量干路电流，示数为I，
1
①根据并联电路电流的规律知，R
1
的电流：I
1
＝I﹣I
1
，则电源电压为U＝（I﹣I
1
）R
1
根据电源电压相等知：U＝U＝I R ＝（I﹣I ）R
1 x 1 1
未知电阻R 的表达式为：R ＝ 。
x x
故答案为：（1）如上所示；（2）b；0.4；（3）电压表；（4）反比；（5） 。
③
【点评】探究电流与电阻的关系，考查电路的连接、操作过程、注意事项、控制变量法的运
用的及对器材的要求。
四、解答题（共3小题，满分14分）
23．（4分）2018年5月13日，中国首艘国产航母001A型航空母舰离开大连港码头，开始海
试。（
水
＝1.0×103kg/m3，g取10N/kg）请问：
（1）航ρ母001A设计排水量6.7×104t，那么它满载时受到的浮力是多少？
（2）海面下8m处的压强是多少？
（3）一位体重为600N的歼15舰载机飞行员，每只脚与水平甲板的接触面积是200cm2，则
他双脚站立时对甲板的压强是多少？
【分析】（1）物体所受浮力大小等于它排开液体所受重力；
（2）根据液体压强公式p＝ gh计算；
ρ
（3）根据p＝ 计算；
【解答】解：
第33页（共36页）（1）根据阿基米德原理可得，该航母满载时受到的浮力：
F浮 ＝G排 ＝m排g＝6.7×104×103kg×10N/kg＝6.7×108N；
（2）海面下8m处的压强：
p＝ gh＝1.0×103kg/m3×10N/kg×8m＝8×104Pa；
（3）ρ 飞行员每只脚与水平甲板的接触面积是200cm2，
所以飞行员双脚站立的受力面积：S＝2×200×10﹣4m2＝4×10﹣2m2，
飞行员站立在水平甲板上，对甲板的压力F＝G，
站立时对甲板的压强：p＝ ＝ ＝ ＝1.5×104Pa；
答：（1）满载时受到的浮力是6.7×108N；
（2）海面下8m处的压强是8×104Pa；
（3）双脚站立时对甲板的压强是1.5×104Pa。
【点评】本题考查浮力和压强的知识，关键是将课本知识内容记忆清楚，仔细分析即可。
24．（4分）我国自主研发的某品牌汽车进行技术测试，已知该车在某段长1.2km的水平路面
做匀速直线运动，用时40s，汽车在行驶过程中受到的阻力为4000N，汽车在此过程中发动
机热机效率为48%，汽油的热值q＝4.6×107J/kg。在该段测试过程中：
（1）汽车的功率为多少？
（2）燃烧了多少汽油？（计算结果保留两位小数）
【分析】（1）已知行驶的路程，汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一
对平衡力，根据W＝Fs求出牵引力做的功，根据P＝ 求出牵引力的功率；
（2）根据 ＝ ×100%求出消耗汽油完全燃烧释放的热量，利用Q放 ＝mq求出消耗汽油
η
的质量。
【解答】解：（1）因汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，此过程中汽车牵引力做的功：
W＝Fs＝fs＝400N×1.2×103m＝4.8×105J，
汽车牵引力做的功率：
P＝ ＝ ＝1.2×104W；
（2）由 ＝ ×100%可得，消耗汽油完全燃烧释放的热量：
η
第34页（共36页）Q放 ＝ ＝ ＝1×106J，
由Q放 ＝mq可得，消耗汽油的质量：
m＝ ＝ ≈0.02kg，
答：（1）汽车的功率为1.2×104W；
（2）燃烧了0.02kg汽油。
【点评】本题考查了做功公式、功率公式、效率公式、燃料完全燃烧释放热量公式以及二力
平衡条件的应用，涉及到的知识点较多，综合性强。
25．（6分）有一台热水器，内部简化电路如图所示，R 和R 均为电热丝。R ＝88 ，R ＝22 。
1 2 1 2
（1）如何控制S 1 和S 2 ，使热水器处于高温挡； Ω Ω
（2）求低温挡正常工作5min电热丝产生的热量；
（3）求中温挡正常工作时热水器的功率。
【分析】（1）根据公式P＝ 可知，加热时电路的总电阻较小，再根据并联电路的电阻特
点判断电路中电阻的大小关系，从而可以判断出电热水器处于处于什么状态；
（2）先根据P＝ 判断出电路处于低温档时电路的结构，然后根据Q＝ t求出低温档
正常工作5min电热丝产生的热量；
（3）先根据P＝ 判断出电路处于中温档时电路的结构，然后根据P＝ 求出中温档正
常工作时热水器的功率。
【解答】解：
（1）由图知，当闭合开关S ，并将S 拨至位置a时，R 和R 并联接入电路，此时电路中的
1 2 1 2
总电阻最小，电源电压不变，由P＝ 可知，此时总功率最大，热水器处于高温档；
第35页（共36页）（2）当断开S ，并将S 拨至位置b时，R 和R 串联接入电路，由P＝ 可知，此时总功率
1 2 1 2
最小，热水器处于低温档；
此时热水器正常工作5min内电热丝产生的热量：
Q＝ t＝ ×5×60s＝1.32×105J；
（3）只闭合开关S 时，电路为R 的基本电路，热水器处于中温档；
1 1
此时电路的功率：P中 ＝ ＝ ＝550W；
答：（1）当闭合开关S ，并将S 拨至位置a时，热水器处于高温档；
1 2
（2）低温档正常工作5min内电热丝产生的热量为1.32×105J；
（3）中温档正常工作时热水器的功率为550W。
【点评】本题考查热量及电功率的计算以及欧姆定律的应用，关键是公式及其变形的应用，
难点是结合电路图判断高温档位、中温挡位和低温档位。
第36页（共36页）
