2022年内蒙古赤峰市中考物理试卷
一、选择题（每小题给出的选项中只有一项符合题意，请将符合题意的选项序号，在答题卡的
对应位置上按要求涂黑。每小题3分，共30分）

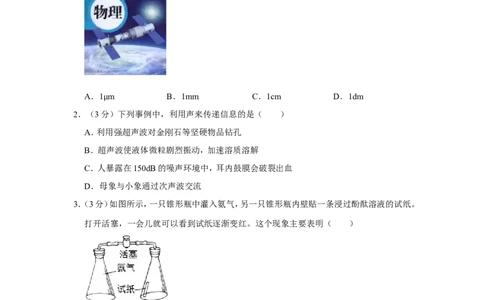

1．（3分）我们使用的九年级物理教材，它的厚度最接近（ ）
A．1 m B．1mm C．1cm D．1dm
2．（3分μ）下列事例中，利用声来传递信息的是（ ）
A．利用强超声波对金刚石等坚硬物品钻孔
B．超声波使液体微粒剧烈振动，加速溶质溶解
C．人暴露在150dB的噪声环境中，耳内鼓膜会破裂出血
D．母象与小象通过次声波交流
3．（3分）如图所示，一只锥形瓶中灌入氨气，另一只锥形瓶内壁贴一条浸过酚酞溶液的试纸。
打开活塞，一会儿就可以看到试纸逐渐变红。这个现象主要表明（ ）
A．分子永不停息地运动 B．分子间有间隙
C．分子间有作用力 D．分子是很微小的
4．（3分）下列动物身体部位的形态特点，有利于减小压强的是（ ）
A．啄木鸟的喙尖尖的 B．鸭子趾间有蹼
C．狼的犬齿尖锐 D．老鹰的爪非常锋利
5．（3分）汽油机的四个冲程中，哪个冲程存在着化学能转化为内能的过程（ ）
第1页（共26页）A． B．
C． D．
6．（3分）利用“磁生电”来工作的是（ ）
A． 电饭锅
B． 动圈式话筒
C． 电磁起重机
D． 扬声器
第2页（共26页）7．（3分）教学楼门厅里竖立着一面平面镜，一只小蜜蜂以图中虚线所示路线从镜前飞过，蜜
蜂在镜中的像（ ）
A．大小不变，到镜面的距离变大
B．大小不变，到镜面的距离变小
C．变大，到镜面的距离变大
D．变大，到镜面的距离变小
8．（3分）排球比赛中，运动员把对方打来的球打回对方场地，情况如图所示。下列说法正确
的是（ ）
A．击球时，手感到疼，是因为排球也对手施加了力
B．击打排球的力的主要作用是改变排球的形状
C．排球从A处飞向B处，重力势能不变
D．跳起的运动员由于惯性要下落
9．（3分）如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若L 突然断路，则发
2
生的情况是（ ）
A．灯泡L 变暗 B．电压表V示数变大
1
第3页（共26页）C．电流表A 示数变小 D．电流表A 示数变小
1 2
10．（3分）放在水平桌面上的两个相同的烧杯中装有不同浓度的盐水，其中一杯是饱和的。
盐水中的实心小球是用同种材料制作的。小球静止时情况如图所示，此时小球1、小球2
受到的浮力分别记为F 、F 。向两个烧杯中分别加入少许质量相等的盐后（盐的体积忽略
1 2
不计），发现小球1依然静止在烧杯底，小球2还是处于漂浮状态。此时小球1、小球2两
个小球受到的浮力分别记为F '、F '。整个过程温度不变，可推断出（ ）
1 2

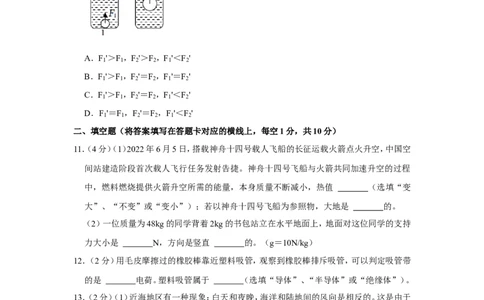

A．F '＞F ，F '＞F ，F '＜F '
1 1 2 2 1 2
B．F '＞F ，F '＝F ，F '＝F '
1 1 2 2 1 2
C．F '＞F ，F '＝F ，F '＜F '
1 1 2 2 1 2
D．F '＝F ，F '＝F ，F '＜F '
1 1 2 2 1 2
二、填空题（将答案填写在答题卡对应的横线上，每空1分，共10分）
11．（4分）（1）2022年6月5日，搭载神舟十四号载人飞船的长征运载火箭点火升空，中国空
间站建造阶段首次载人飞行任务发射告捷。神舟十四号飞船与火箭共同加速升空的过程
中，燃料燃烧提供火箭升空所需的能量，本身质量不断减小，热值 （选填“变
大”、“不变”或“变小”）；若以神舟十四号飞船为参照物，大地是 的。
（2）一位质量为48kg的同学背着2kg的书包站立在水平地面上，地面对这位同学的支持
力大小是 N，方向是竖直 的。（g＝10N/kg）
12．（2分）用毛皮摩擦过的橡胶棒靠近塑料吸管，观察到橡胶棒排斥吸管，可以判定吸管带
的是 电荷。塑料吸管属于 （选填“导体”、“半导体”或“绝缘体”）。
13．（2分）（1）近海地区有一种现象：白天和夜晚，海洋和陆地间的风向是相反的。这是由于
海洋和陆地的温度差造成的，风由低温地区吹向高温地区。那么，在夏季晴好的白天，风
是 （选填“从海洋吹向陆地”或“从陆地吹向海洋”）。
（2）江河奔流到海的过程中，为人们提供了大量的能量，水能属于 再生能源。
14．（2分）让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光
的会聚作用较强的是 。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰
的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，
第4页（共26页）应该向 移动光屏。
三、作图题（按要求在答题卡上作图，共6分）
15．（2分）如图所示，在路灯（A点表示）的照射下，地面上出现了小树BC的影子BD，请根
据光的直线传播知识画图确定点D的位置。
16．（2分）如图所示，用弹簧测力计测量钩码的重力，请作出钩码对测力计挂钩拉力F的示
意图。
17．（2分）根据如图实物电路，画出对应的电路图。
四、实验探究题（按要求在答题卡上作答，共24分）
18．（6分）（1）甲中A图所示，木块放在水平木板上，用弹簧测力计水平拉动木块，使它沿木
板向右做匀速直线运动，测力计示数为F 。在木板上并排放置一些粗细相同的圆杆铅笔，
1
将木块放在铅笔上面（甲中B图所示），用测力计沿水平方向拉动木块向右做匀速直线运
动，测力计示数为F 。F 与F 的大小关系是：F F 。
2 1 2 1 2
第5页（共26页）（2）如图乙所示，应该将钢丝放在A、B两位置中的 位置，剪断钢丝才更省力。
（3）小松做观察水的沸腾实验，他使用的实验装置如图丙所示。加热一段时间后，水面上
方的杯壁变得模糊起来，这是因为在杯壁上发生了 （填物态变化名称）现象。
19．（6分）小军同学测量一个长方体物体的密度。
（1）调节天平平衡时，小军同学将天平放在水平桌面上，横梁静止时天平情况如图甲所示。
小军同学能否立即去调节平衡螺母： ，请说明理由： 。
天平调节好后，小军测量物体的质量，天平平衡时情况如图乙所示。接下来他用刻度尺测
量了长方体的长、宽、高，计算出物体的体积为40cm3。
（2）小军回家告诉姐姐说：“我今天在学校测量出一个固态物体的密度为 g/cm3，
它是密度表（表格所示）所列物质的一种。这应该是哪种物质？”请你替小军的姐姐做出
正确回答： （填物质名称）。
物质 密度/（kg•m﹣3）
植物油 0.9×103
干松木 0.5×103
蜡 0.9×103
20．（6分）在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2.5V，正常工作时阻
值大约为8 。
Ω
第6页（共26页）（1）如图甲所示，小涛同学即将连好最后一根导线A，他的同桌制止了他，说小涛连接的
电路有两处错误，分别是： 、 。小涛根据同桌的意见进行了改正。
（2）实验过程中某一时刻，电压表指针位置如图乙所示，电压表示数为 V。
（3）小涛将数据记录在下表，数据都正确，请你指出他设计的表格中的错误： 。
实验次数 电压U/V 电流I/A 电阻R/ 电阻平均值R/
1 0.5 0.16 3.1 Ω 6.1 Ω
2 1.3 0.21 6.2
3 2.5 0.28 8.9
21．（6分）小李同学在利用如图所示装置研究动滑轮特点时，猜想：如果忽略绳重与摩擦，绳
端拉力F可能与被提升木块所受的重力、木块上升的高度、动滑轮所受的重力、动滑轮的
直径这些因素有关。
（1）若小李探究绳端拉力F与动滑轮直径的关系，请将实验步骤补充完整。
步骤一：按图安装动滑轮。
步骤二：匀速拉动弹簧测力计，使木块升高，读出拉力F的值并记录。
步骤三：换用 的动滑轮，使同一木块匀速上升相同的高度，读出拉力F的值并记
录。
步骤四：重复步骤三，多做几次实验。
（2）步骤四的目的是： 。
（3）若小李五次实验测得F分别为：1.8N、1.8N、1.8N、1.8N、1.8N，则初步得到的结论是：
在其他因素相同时， 。
第7页（共26页）五、综合应用题（按要求在答题卡上作答，写出必要的文字说明和解题步骤，共20分）
22．（6分）阅读短文，回答问题。
如图甲所示，划船的时候，船桨会激起水波。在一列水波的传播中，凸起的最高处，叫做波
峰；凹下的最低处，叫做波谷。邻近的两个波峰（或波谷）的距离，叫做波长。在某确定位置，
1s内有多少次波峰或波谷通过，波的频率就是多少。
水波不停地向远处传播，用来描述波传播快慢的物理量叫做波速。跟水波类似，电磁波也
有自己的频率、波长和波速。
电磁波是个大家族，自然界中最常见的可见光也是这个家族的成员。这些家族成员中，无
线电波用于通信；红外线用于遥控、热成像等；可见光是生物用来观察事物的基础；紫外
线用于医用消毒、验证假钞等；X射线用于CT照相； 射线用于医疗。
无线电波有一种传播方式，就是沿着地球表面传播，如图γ 乙所示。但地面上有许多障碍物，
如高山、楼群等阻碍无线电波的传播。只有当波长大于或者相当于障碍物的尺寸时，无线
电波才能很好地绕过障碍物沿着地面传播。
（1）电视机遥控器利用 实现对电视机的控制（填电磁波家族成员名称）。
（2）如图丙所示的波，波长为 cm。
（3）波长为1m的无线电波 （选填“能”或“不能”）很好地沿地球表面向远方
传播。
23．（6分）在建设桥梁时，需将一重为3×104N正方体桥梁部件从运输船上转移至河水中。
第8页（共26页）（1）用吊车将该部件从运输船上匀速向上提升，如图甲所示。20s时间内，拉力F对部件做
了6×104J的功，计
算这个过程中：
①拉力F做功的功率；
②部件上升的距离。
（2）如图乙所示，缓慢的将部件匀速投入水中。水对部件下表面的压力记作F ，水对部件
1
上表面的压力记作F ，二者与部件下表面在水中的深度h的关系如图丙所示（忽略水的阻
2
力）。求：图丙所示过程中，部件浸没时受到的浮力。
24．（8分）学校楼道的灯长时间工作，容易被烧坏，电工师傅说：串联一个灯，既省电，又不容
易烧毁，还可以再安装一个开关，选择不同的模式照明。小明同学不太理解这种做法，连
接了模拟电路进行实验分析。模拟电路如图所示，已知电源电压为6V保持不变，小灯泡
L 上标有“6V 9W”，小灯泡L 的电阻为2 ，忽略温度对灯丝电阻的影响。
1 2
（1）两个开关都闭合时，求电路中电流和LΩ1 的电阻；
（2）闭合S、断开S ，求：
1
①电路中的电流；
②电路的总功率和L 的实际功率。
1
（3）小明看见：两灯串联共同照明比L 正常照明亮度低。请用本题中的具体数据加以解释。
1
第9页（共26页）第10页（共26页）2022年内蒙古赤峰市中考物理试卷
参考答案与试题解析
一、选择题（每小题给出的选项中只有一项符合题意，请将符合题意的选项序号，在答题卡的
对应位置上按要求涂黑。每小题3分，共30分）
1．（3分）我们使用的九年级物理教材，它的厚度最接近（ ）
A．1 m B．1mm C．1cm D．1dm
【解答μ】解：中学生食指的宽度约1cm，九年级物理课本的厚度与此差不多，在1cm＝
10mm＝0.1dm＝10000 m左右。
故选：C。 μ
2．（3分）下列事例中，利用声来传递信息的是（ ）
A．利用强超声波对金刚石等坚硬物品钻孔
B．超声波使液体微粒剧烈振动，加速溶质溶解
C．人暴露在150dB的噪声环境中，耳内鼓膜会破裂出血
D．母象与小象通过次声波交流
【解答】解：A、利用强超声波对金刚石等坚硬物品钻孔，是利用了声传递能量，故A不符
合题意；
B、超声波使液体微粒剧烈振动，加速溶质溶解，是利用了声传递能量，故B不符合题意；
C、人暴露在150dB的噪声环境中，耳内鼓膜会破裂出血，是利用了声传递能量，故C不符
合题意；
D、母象与小象通过次声波交流，是利用了声传递信息，故D符合题意。
故选：D。
3．（3分）如图所示，一只锥形瓶中灌入氨气，另一只锥形瓶内壁贴一条浸过酚酞溶液的试纸。
第11页（共26页）打开活塞，一会儿就可以看到试纸逐渐变红。这个现象主要表明（ ）
A．分子永不停息地运动 B．分子间有间隙
C．分子间有作用力 D．分子是很微小的
【解答】解：由题意可知，打开活塞后，右侧浸过酚酞溶液的试纸逐渐变红，说明氨气从左
侧的瓶中运动到了右侧的瓶中，这一现象表明分子在不停地做无规则运动，属于扩散现象。
故选：A。
4．（3分）下列动物身体部位的形态特点，有利于减小压强的是（ ）
A．啄木鸟的喙尖尖的 B．鸭子趾间有蹼
C．狼的犬齿尖锐 D．老鹰的爪非常锋利
【解答】解：A、啄木鸟的喙又尖又长，是在压力一定时，通过减小受力面积来增大压强，故
A不符合题意；
B、鸭子趾间有蹼，是在压力一定时，通过增大受力面积来减小压强，故B符合题意；
C、狼的犬齿尖锐，是在压力一定时，通过减小受力面积来增大压强，故C不符合题意；
D、老鹰的爪非常锋利，是在压力一定时，通过减小受力面积来增大压强，故D不符合题意。
故选：B。
5．（3分）汽油机的四个冲程中，哪个冲程存在着化学能转化为内能的过程（ ）
A． B．
第12页（共26页）C． D．
【解答】解：A、图中的一个气阀打开，活塞向下运动，所以为吸气冲程；
B、图中的两个气阀都关闭，活塞向上运动，所以为压缩冲程，是机械能转化为内能；
C、图中的两个气阀都关闭，活塞下运动，所以为做功冲程，是内能转化机械能；
D、图中的一个气阀打开，活塞向上运动，所以为排气冲程；
在做功冲程中，燃料燃烧时，化学能转化为内能，然后对外做功时内能又转化为机械能，
故C正确。
故选：C。
6．（3分）利用“磁生电”来工作的是（ ）
A． 电饭锅
B． 动圈式话筒
C． 电磁起重机
第13页（共26页）D． 扬声器
【解答】解：
A、电饭锅是利用电流的热效应工作的，故A错误；
B、发电机是利用闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感
应现象，故B正确；
C、电磁起重机是利用电流的磁效应工作的，故C错误；
D、扬声器是利用通电导体受到磁场力的作用工作的，故D错误。
故选：B。
7．（3分）教学楼门厅里竖立着一面平面镜，一只小蜜蜂以图中虚线所示路线从镜前飞过，蜜
蜂在镜中的像（ ）
A．大小不变，到镜面的距离变大
B．大小不变，到镜面的距离变小
C．变大，到镜面的距离变大
D．变大，到镜面的距离变小
【解答】解：小蜜蜂以图中虚线所示路线从镜前飞过时是靠近镜面，物距变小，像距也变小，
但蜜蜂在镜中的像大小不变，故B正确。故选：B。
8．（3分）排球比赛中，运动员把对方打来的球打回对方场地，情况如图所示。下列说法正确
的是（ ）
第14页（共26页）A．击球时，手感到疼，是因为排球也对手施加了力
B．击打排球的力的主要作用是改变排球的形状
C．排球从A处飞向B处，重力势能不变
D．跳起的运动员由于惯性要下落
【解答】解：A、运动员用力打排球，同时排球会给手一个反作用力，一对相互作用力的大小
相等，故A正确；
B、击打排球后球飞出去是因为力改变了物体的运动状态，故B错误；
C、运动员击打排球后球有一段上升的过程，此过程中速度减小，动能减小，高度增加，因
此从A处飞向B重力势能变大，故C错误；
D、跳起的运动员由于重力要下落，故D错误。
故选：A。
9．（3分）如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若L 突然断路，则发
2
生的情况是（ ）
A．灯泡L 变暗 B．电压表V示数变大
1
C．电流表A 示数变小 D．电流表A 示数变小
1 2
【解答】解：由图可知，开关都闭合时，该电路为并联电路，电压表测量电源的电压，电流表
A 测量干路中的电流，A 测量中灯泡L 的电流，开关S接在干路中；
2 1 1
闭合开关后，两灯均发光，若L 突然断路，灯泡L 所在支流的电流为0；
2 2
并联电路中各支路互不影响，则L 发光，由于电源电压不变，则电压表示数不变；
2
通过灯泡L 的电流不变，电流表A 示数不变，则L 亮度不变；
1 1 1
根据并联电路的电流关系可知，干路中的电流变小了，即电流表A 示数变小。
2
综上所述，D正确。
故选：D。
第15页（共26页）10．（3分）放在水平桌面上的两个相同的烧杯中装有不同浓度的盐水，其中一杯是饱和的。
盐水中的实心小球是用同种材料制作的。小球静止时情况如图所示，此时小球1、小球2
受到的浮力分别记为F 、F 。向两个烧杯中分别加入少许质量相等的盐后（盐的体积忽略
1 2
不计），发现小球1依然静止在烧杯底，小球2还是处于漂浮状态。此时小球1、小球2两
个小球受到的浮力分别记为F '、F '。整个过程温度不变，可推断出（ ）
1 2
A．F '＞F ，F '＞F ，F '＜F '
1 1 2 2 1 2
B．F '＞F ，F '＝F ，F '＝F '
1 1 2 2 1 2
C．F '＞F ，F '＝F ，F '＜F '
1 1 2 2 1 2
D．F '＝F ，F '＝F ，F '＜F '
1 1 2 2 1 2
【解答】解：由题可知，实心小球是用同种材料制作的，即小球密度 相等；
由图可知，小球1的体积比2小，即V
1
＜V
2
，则 V
1
＜ V
2
，m
1
＜m
2
，ρG
1
＜G
2
；
根据小球1沉底，小球2漂浮可知此时：F
1
＜G
1
、ρF
2
＝Gρ2 ；
结合物体的浮沉条件可知： ＜ ＜ ，由于盐水只有一杯是饱和的，所以密度较大的
盐1 盐2
右侧烧杯内为饱和盐水； ρ ρ ρ
向两个烧杯中分别加入少许质量相等的盐后（盐的体积忽略不计），左侧不饱和盐水的密
度 盐1 增大，根据F浮 ＝ 液gV排 ，小球1受到的浮力会增大，即F 1 '＞F 1 ；
由于ρ小球1依然静止在烧ρ杯底，说明增大后的浮力F
1
'＜G
1
；
右侧烧杯中的饱和盐水加入盐之后
盐2
不变，所以小球2受到的浮力不变，即F
2
'＝F
2
＝
G ； ρ
2
所以F '＜G ＜G ＝F '，即F '＜F '，故ABD错误，C正确。
1 1 2 2 1 2
故选：C。
二、填空题（将答案填写在答题卡对应的横线上，每空1分，共10分）
11．（4分）（1）2022年6月5日，搭载神舟十四号载人飞船的长征运载火箭点火升空，中国空
间站建造阶段首次载人飞行任务发射告捷。神舟十四号飞船与火箭共同加速升空的过程
中，燃料燃烧提供火箭升空所需的能量，本身质量不断减小，热值 不变 （选填“变
大”、“不变”或“变小”）；若以神舟十四号飞船为参照物，大地是 运动 的。
第16页（共26页）（2）一位质量为48kg的同学背着2kg的书包站立在水平地面上，地面对这位同学的支持
力大小是 50 0 N，方向是竖直 向上 的。（g＝10N/kg）
【解答】解：（1）热值是燃料的特性，与燃料的质量无关；所以燃料燃烧提供火箭升空所需
的能量，本身质量不断减小，热值不变；
以神舟十四号飞船为参照物，大地在远离飞船，所以是运动的；
（2）质量为48kg的同学背着2kg的书包，总重力为：
G＝mg＝（48kg+2kg）×10N/kg＝500N；
人对地面的压力方向竖直向下，大小等于人和书包的总重力，即：F压 ＝G＝500N；
地面给人的支持力与人对地面的压力是一对相互作用力，大小相等，方向相反，即：
地面对这位同学的支持力大小是500N，方向是竖直向上的。
故答案为：（1）不变；运动；（2）500；向上。
12．（2分）用毛皮摩擦过的橡胶棒靠近塑料吸管，观察到橡胶棒排斥吸管，可以判定吸管带
的是 负 电荷。塑料吸管属于 绝缘体 （选填“导体”、“半导体”或“绝缘
体”）。
【解答】解：毛皮摩擦过的橡胶棒带负电，当带负电的橡胶棒靠近塑料吸管，观察到橡胶棒
排斥吸管，根据同种电荷相互排斥的原理，则可判定吸管带负电；塑料吸管不容易导电，
属于绝缘体。
故答案为：负；绝缘体。
13．（2分）（1）近海地区有一种现象：白天和夜晚，海洋和陆地间的风向是相反的。这是由于
海洋和陆地的温度差造成的，风由低温地区吹向高温地区。那么，在夏季晴好的白天，风
是 从海洋吹向陆地 （选填“从海洋吹向陆地”或“从陆地吹向海洋”）。
（2）江河奔流到海的过程中，为人们提供了大量的能量，水能属于 可 再生能源。
【解答】解：（1）在夏季晴好的白天，相同质量的水和砂石吸收相同的热量后，由于水的比
热容较大，根据 ，则水温升高的较少，所以海面上方气温低，由于风由低温地区
吹向高温地区，所以风是从海洋吹向陆地。
（2）水可以源源不断地获得，属于可再生能源。
故答案为：（1）从海洋吹向陆地；（2）可。
14．（2分）让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光
的会聚作用较强的是 B 。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的
第17页（共26页）像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，
应该向 左 移动光屏。
【解答】解：如题图甲所示，一束平行光经过透镜后会聚一点，该点就是焦点，焦点到光心
的距离是焦距，焦距越小，说明会聚作用越强，故B对光的会聚作用较强。
如题图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不
动，将凸透镜A换成凸透镜B，因为凸透镜B对光的会聚作用更强，所以光线会提前会聚，
即成像在光屏左侧，所以应该向左移动光屏才能在光屏上看到清晰的像。
故答案为：B；左。
三、作图题（按要求在答题卡上作图，共6分）
15．（2分）如图所示，在路灯（A点表示）的照射下，地面上出现了小树BC的影子BD，请根
据光的直线传播知识画图确定点D的位置。
【解答】解：因为光是沿直线传播的，当光照射到小树BC上时，光线被遮挡，在小树的左边
光照射不到的地方形成影子CD。如图所示，连接AC，并延长AC到水平面，与水平面交
于D点，则BD为小树的影子，如图所示： 。
16．（2分）如图所示，用弹簧测力计测量钩码的重力，请作出钩码对测力计挂钩拉力F的示
第18页（共26页）意图。
【解答】解：钩码对测力计挂钩拉力F的作用点在钩码和挂钩的接触点，拉力的方向和重
力方向相同，竖直向下。
答案如图所示：
17．（2分）根据如图实物电路，画出对应的电路图。
【解答】解：由图可知两灯泡串联接入电路，电流表测通过电路的电流，电压表测灯泡L 两
1
端的电压，如图。 。
四、实验探究题（按要求在答题卡上作答，共24分）
18．（6分）（1）甲中A图所示，木块放在水平木板上，用弹簧测力计水平拉动木块，使它沿木
板向右做匀速直线运动，测力计示数为F 。在木板上并排放置一些粗细相同的圆杆铅笔，
1
将木块放在铅笔上面（甲中B图所示），用测力计沿水平方向拉动木块向右做匀速直线运
第19页（共26页）动，测力计示数为F 。F 与F 的大小关系是：F ＞ F 。
2 1 2 1 2
（2）如图乙所示，应该将钢丝放在A、B两位置中的 A 位置，剪断钢丝才更省力。
（3）小松做观察水的沸腾实验，他使用的实验装置如图丙所示。加热一段时间后，水面上
方的杯壁变得模糊起来，这是因为在杯壁上发生了 液化 （填物态变化名称）现象。
【解答】解：（1）木块放在水平木板上，用弹簧测力计水平拉动木块，使它沿木板向右做匀
速直线运动，测力计示数为F ，此时的滑动摩擦力的大小与F 相同；
1 1
在木板上并排放置一些粗细相同的圆杆铅笔，将木块放在铅笔上面，用测力计沿水平方向
拉动木块向右做匀速直线运动，此时的摩擦力为滚动摩擦力，测力计示数为F ；此时的滚
2
动摩擦力的大小与F 相同；
2
两次情况下木块对水平面的压力相同，变滑动为滚动，可以减小摩擦力，所以F ＞F ；
1 2
（2）要想用更小的力，阻力不变、动力臂不变，根据杠杆平衡条件知，要减小阻力臂，所以
铁丝要靠近转轴A处；
（3）杯壁上出现了小水珠变得模糊，是因为水蒸气遇冷液化成了小水珠。
故答案为：（1）＞；（2）A；（3）液化。
19．（6分）小军同学测量一个长方体物体的密度。
（1）调节天平平衡时，小军同学将天平放在水平桌面上，横梁静止时天平情况如图甲所示。
小军同学能否立即去调节平衡螺母： 不能 ，请说明理由： 游码未归零 。
天平调节好后，小军测量物体的质量，天平平衡时情况如图乙所示。接下来他用刻度尺测
第20页（共26页）量了长方体的长、宽、高，计算出物体的体积为40cm3。
（2）小军回家告诉姐姐说：“我今天在学校测量出一个固态物体的密度为 0. 9 g/cm3，
它是密度表（表格所示）所列物质的一种。这应该是哪种物质？”请你替小军的姐姐做出
正确回答： 蜡 （填物质名称）。
物质 密度/（kg•m﹣3）
植物油 0.9×103
干松木 0.5×103
蜡 0.9×103
【解答】解：（1）小军同学不能立即去调节平衡螺母，原因是游码未归零。
（2）图中游码标尺的分度值为0.2g，物体的质量：
m＝20g+10g+5g+1g＝36g
物体的体积为40cm3，物体的密度：
＝ ＝0.9g/cm3＝0.9×103kg/m3，
ρ
因为此物体是固体，所以是蜡。
故答案为：（1）不能；游码未归零；（2）0.9；蜡。
20．（6分）在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2.5V，正常工作时阻
值大约为8 。
Ω
（1）如图甲所示，小涛同学即将连好最后一根导线A，他的同桌制止了他，说小涛连接的
电路有两处错误，分别是： 连接电路时没有断开开关 、 电流表量程接错了 。小涛
根据同桌的意见进行了改正。
（2）实验过程中某一时刻，电压表指针位置如图乙所示，电压表示数为 1. 7 V。
（3）小涛将数据记录在下表，数据都正确，请你指出他设计的表格中的错误： 平均电阻
第21页（共26页）值一项是多余的 。
实验次数 电压U/V 电流I/A 电阻R/ 电阻平均值R/
1 0.5 0.16 3.1 Ω 6.1 Ω
2 1.3 0.21 6.2
3 2.5 0.28 8.9
【解答】解：（1）由图甲可知，小涛连接电路时没有断开开关；
当小灯泡正常发光时，电路中的电流I＝ ＝ ＝0.325A＜0.6A，
为了测量更精确，电流表应该选用0～0.6A量程；
（2）由图甲可知，电压表量程是0～3V，分度值为0.1V，由指针位置可知，电压表示数为
1.7V；
（3）由表格数据可知，小灯泡灯丝的电阻随温度的升高而增大，则表格中最后一项求平均
电阻就没有意义。
故答案为：（1）连接电路时没有断开开关；电流表量程接错了；（2）1.7；（3）平均电阻值一
项是多余的。
21．（6分）小李同学在利用如图所示装置研究动滑轮特点时，猜想：如果忽略绳重与摩擦，绳
端拉力F可能与被提升木块所受的重力、木块上升的高度、动滑轮所受的重力、动滑轮的
直径这些因素有关。
（1）若小李探究绳端拉力F与动滑轮直径的关系，请将实验步骤补充完整。
步骤一：按图安装动滑轮。
步骤二：匀速拉动弹簧测力计，使木块升高，读出拉力F的值并记录。
步骤三：换用 不同直径 的动滑轮，使同一木块匀速上升相同的高度，读出拉力F的值
并记录。
步骤四：重复步骤三，多做几次实验。
（2）步骤四的目的是： 多次测量避免偶然性 。
（3）若小李五次实验测得F分别为：1.8N、1.8N、1.8N、1.8N、1.8N，则初步得到的结论是：
在其他因素相同时， 绳端拉力 F 与动滑轮直径无关 。
第22页（共26页）【解答】解：（1）若小李探究绳端拉力F与动滑轮直径的关系，请将实验步骤补充完整。
步骤一：按图安装动滑轮。
步骤二：匀速拉动弹簧测力计，使木块升高，读出拉力F的值并记录。
步骤三：换用不同直径的动滑轮，使同一木块匀速上升相同的高度，读出拉力F的值并记
录。
步骤四：重复步骤三，多做几次实验。
（2）步骤四的目的是：多次测量避免偶然性。
（3）若小李五次实验测得F分别为：1.8N、1.8N、1.8N、1.8N、1.8N，则初步得到的结论是：
在其他因素相同时，绳端拉力F与动滑轮直径无关。
故答案为：（1）不同直径；（2）多次测量避免偶然性；（3）绳端拉力F与动滑轮直径无关。
五、综合应用题（按要求在答题卡上作答，写出必要的文字说明和解题步骤，共20分）
22．（6分）阅读短文，回答问题。
如图甲所示，划船的时候，船桨会激起水波。在一列水波的传播中，凸起的最高处，叫做波
峰；凹下的最低处，叫做波谷。邻近的两个波峰（或波谷）的距离，叫做波长。在某确定位置，
1s内有多少次波峰或波谷通过，波的频率就是多少。
水波不停地向远处传播，用来描述波传播快慢的物理量叫做波速。跟水波类似，电磁波也
有自己的频率、波长和波速。
电磁波是个大家族，自然界中最常见的可见光也是这个家族的成员。这些家族成员中，无
线电波用于通信；红外线用于遥控、热成像等；可见光是生物用来观察事物的基础；紫外
线用于医用消毒、验证假钞等；X射线用于CT照相； 射线用于医疗。
无线电波有一种传播方式，就是沿着地球表面传播，如图γ 乙所示。但地面上有许多障碍物，
如高山、楼群等阻碍无线电波的传播。只有当波长大于或者相当于障碍物的尺寸时，无线
电波才能很好地绕过障碍物沿着地面传播。
第23页（共26页）（1）电视机遥控器利用 红外线 实现对电视机的控制（填电磁波家族成员名称）。
（2）如图丙所示的波，波长为 3 cm。
（3）波长为1m的无线电波 能 （选填“能”或“不能”）很好地沿地球表面向远方传
播。
【解答】解：（1）电视机是用遥控器控制的，遥控器工作时发射红外线来控制电视机；
（2）由图丙可知波谷之间的距离是3cm，即波长为3cm；
（3）波长为1m的无线电波能很好地沿地球表面向远方传播。
故答案为：（1）红外线；（2）3；（3）能。
23．（6分）在建设桥梁时，需将一重为3×104N正方体桥梁部件从运输船上转移至河水中。
（1）用吊车将该部件从运输船上匀速向上提升，如图甲所示。20s时间内，拉力F对部件做
了6×104J的功，计
算这个过程中：
①拉力F做功的功率；
②部件上升的距离。
（2）如图乙所示，缓慢的将部件匀速投入水中。水对部件下表面的压力记作F ，水对部件
1
上表面的压力记作F ，二者与部件下表面在水中的深度h的关系如图丙所示（忽略水的阻
2
力）。求：图丙所示过程中，部件浸没时受到的浮力。
【解答】解：（1）①20s时间内，拉力F对部件做了6×104J的功，则拉力F做功的功率为：
第24页（共26页）P＝ ＝ ＝3000W；
②由于该部件从运输船上匀速向上提升，根据二力平衡，F＝G＝3×104N；
由P＝ ＝ 可知，部件上升的距离为：
s＝ ＝ ＝2m；
（2）由图像可知，当部件在水中的深度为h 时，水对部件上表面的压力F ＝0N，水对部件
2 2
下表面的压力F ＝1×104N，此时部件刚好完全浸没在河水中，根据压力差法，部件浸没时
1
受到的浮力为：
F浮 ＝F
1
﹣F
2
＝1×104N。
答：（1）①拉力F做功的功率为3000W；
②部件上升的距离为2m；
（2）部件浸没时受到的浮力为1×104N。
24．（8分）学校楼道的灯长时间工作，容易被烧坏，电工师傅说：串联一个灯，既省电，又不容
易烧毁，还可以再安装一个开关，选择不同的模式照明。小明同学不太理解这种做法，连
接了模拟电路进行实验分析。模拟电路如图所示，已知电源电压为6V保持不变，小灯泡
L 上标有“6V 9W”，小灯泡L 的电阻为2 ，忽略温度对灯丝电阻的影响。
1 2
（1）两个开关都闭合时，求电路中电流和LΩ1 的电阻；
（2）闭合S、断开S ，求：
1
①电路中的电流；
②电路的总功率和L 的实际功率。
1
（3）小明看见：两灯串联共同照明比L 正常照明亮度低。请用本题中的具体数据加以解释。
1
【解答】解：（1）两个开关都闭合时，L 被短路，电路为L 的简单电路，
2 1
因此时L 两端的电压和电源的电压相等，即L 正常发光，
1 1
第25页（共26页）所以，由P＝UI可得，电路中电流：I ＝ ＝ ＝1.5A，
1
由I＝ 可得，L 的电阻：R ＝ ＝ ＝4 ；
1 1
Ω
（2）闭合S、断开S 时，L 与L 串联。
1 1 2
①因串联电路中总电阻等于各串联电阻之和，
所以，电路中的电流：I＝ ＝ ＝ ＝1A；
②电路的总功率：P＝UI＝6V×1A＝6W，
L 1 的实际功率：P 1实 ＝I2R 1 ＝（1A）2×4 ＝4W；
（3）两灯串联共同照明时的总功率P＝Ω6W，L
1
正常照明时功率为P
1
＝9W，即P＜P
1
，
由灯泡的亮暗取决于实际功率的大小可知，两灯串联共同照明比L 正常照明亮度低。
1
答：（1）两个开关都闭合时，电路中电流为1.5A，L 的电阻为4 ；
1
（2）①电路中的电流为1A；②电路的总功率为6W，L
1
的实际功Ω率为4W；
（3）两灯串联共同照明时的总功率6W小于L 正常照明时功率9W，由灯泡的亮暗取决于
1
实际功率的大小可知，两灯串联共同照明比L 正常照明亮度低。
1
第26页（共26页）
