电流和电路单元测试题
一、单项选择题
1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是
A.梳头时，空气进入头发 B.头发和梳子摩擦后，头发因带同种电荷而相互排斥
C.梳子对头发有吸引作用 D.头发和梳子摩擦后，头发因带异种电荷而相互吸引
2、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是( )
A．电视机 B．空调 C．白炽灯 D．洗衣机

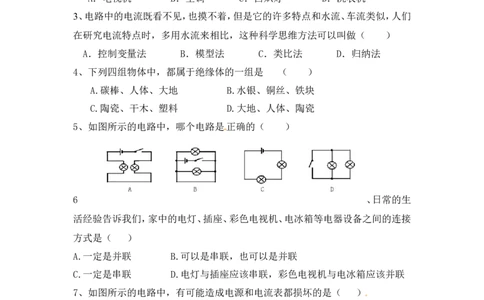

3、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们
在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（ ）
A．控制变量法 B．模型法 C．类比法 D．归纳法
4、下列四组物体中，都属于绝缘体的一组是 （ ）
A.碳棒、人体、大地 B.水银、铜丝、铁块
C.陶瓷、干木、塑料 D.大地、人体、陶瓷
5、如图所示的电路中，哪个电路是正确的（ ）
6 、日常的生
活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接
方式是（ ）
A.一定是并联 B.可以是串联，也可以是并联
C.一定是串联 D.电灯与插座应该串联，彩色电视机与电冰箱应该并联
7、如图所示的电路中，有可能造成电源和电流表都损坏的是（ ）
8、电路中能产生持续电流的条件是（ ）
A．电路中有用电器 B．电路中有电源
C．电路中有开关 D．电路中有电源，还要形成通路
9、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；
利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人
走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则
这种“聪明”的电路是（ ）

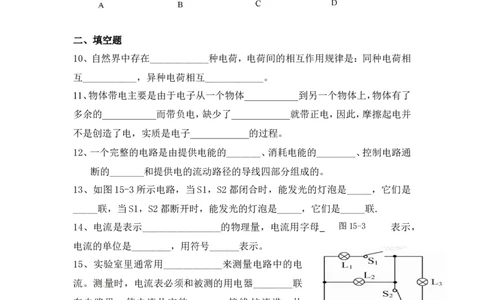

二、填空题
10、自然界中存在____________种电荷，电荷间的相互作用规律是：同种电荷相
互___________，异种电荷相互____________。
11、物体带电主要是由于电子从一个物体___________到另一个物体上，物体有了
多余的___________而带负电，缺少了____________就带正电，因此，摩擦起电并
不是创造了电，实质是电子____________的过程。
12、一个完整的电路是由提供电能的_______、消耗电能的________、控制电路通
断的_______和提供电的流动路径的导线四部分组成的。
13、如图15-3所示电路，当S1，S2都闭合时，能发光的灯泡是_____，它们是
_____联，当S1，S2都断开时，能发光的灯泡是_____，它们是_____联.
14、电流是表示________________的物理量，电流用字母 图15-3 表示，
电流的单位是________，用符号______表示。
15、实验室里通常用____________来测量电路中的电
流。测量时，电流表必须和被测的用电器________联
在电路里，使电流从它的________接线柱流进，从
________接线柱流出，并选择合适的__________，绝
对不允许不经过__________而直接将它连接在电源的两极上。
三、作图题
16、根据图15-4所示的实际电路，在右面的虚线框内画出电路图.图 15-
17、根4据图15-5中的电路图，把电路元件连接起来。
图15-5
五、实验题
18、如图15-6所示的电流表的读数甲是 A，乙是 A。
甲 乙
图15-6
19、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他
们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分
别出现了如图15-7甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上
分别存在什么问题，并写在下面的横线上.
甲同学的问题：________________________________________；
图15-7
甲同学的问题：________________________________________；
乙同学的问题：________________________________________；丙同学的问题：________________________________________；
20、在“组成串联电路和并联电路”的实验中。
（1）在连接串联电路的过程中，下列几点要求中没有必要的是（ ）
A.按照电路图连接电路的过程中，开关应该是断开的
B.每处接线都必须接牢
C.必须从电池的正极开始依次连接开关S、灯，最后连到电池的负极
D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是____________________________________。
（3）在并联电路中支路开关的作用是________________________________。
六、计算题
21、如图15-9所示的电路中，闭合开关后三个电流表A 、A 、A示数分别为I 、I 、
1 2 1 2
I，已知I=0.6A，I =0.4A，则通过灯L 的电流是多少安？
1 2
图15-9
