2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第15讲
第1篇通信与广电工程技术
第2章通信与广电工程施工技术
3.电缆单盘检验和配盘
1）电缆单盘检验（口诀：外环不绝气）
外观检查、环阻测试、不良线对检验、绝缘电阻检验和电缆气闭性能检验
2）电缆配盘
（1）合理计算电缆在人（手）孔中的迂回长度、电缆接头的重叠长度和接续的操作长度。
4.光缆的曲率半径（2018.15）
光缆外护层形式 无外护层或04型 53、54、33、34型 333型、43型
静态弯曲 10D 12.5D 15D
动态弯曲 20D 25D 30D

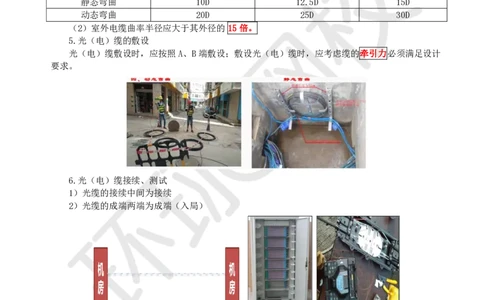

（2）室外电缆曲率半径应大于其外径的 15倍。
5.光（电）缆的敷设
光（电）缆敷设时，应按照A、B端敷设；敷设光（电）缆时，应考虑缆的牵引力必须满足设计
要求。
6.光（电）缆接续、测试
1）光缆的接续中间为接续
2）光缆的成端两端为成端（入局）
光缆成端--光交箱
扫码关注更多内容
第 1 页 共 7 页学员专用 请勿外泄

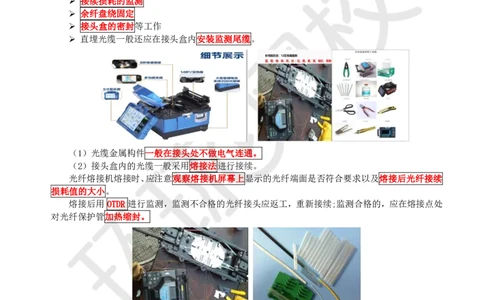

1）接头盒内光缆的接续（2017.19）
➢ 光缆在接头盒内的安装
➢ 光纤接续
➢ 接续损耗的监测
➢ 余纤盘绕固定
➢ 接头盒的密封等工作
➢ 直埋光缆一般还应在接头盒内安装监测尾缆。
（1）光缆金属构件一般在接头处不做电气连通。
（2）接头盒内的光缆一般采用熔接法进行接续。
光纤熔接机熔接时、应注意观察熔接机屏幕上显示的光纤端面是否符合要求以及熔接后光纤接续
损耗值的大小。
熔接后用 OTDR 进行监测，监测不合格的光纤接头应返工，重新接续;监测合格的，应在熔接点处
对光纤保护管加热缩封。
接头盒内光缆熔接操作顺序；
1）核对光缆的端别2）开剥光缆3）安装密封圈4）固定光缆及加强芯
5）标识松套管序号，开剥光纤外松套管，清除纤外油膏
6）套好光纤保护管7）剥掉涂覆层
8）用切割刀制作光纤端面9）熔接
10）OTDR监测（合格继续不合格重新熔接）
11）光纤保护管加热缩封12）固定光纤保护管
13）盘留、固定接头盒预留盘内余留光纤
14）安装接头盒设备和配件
扫码关注更多内容
第 2 页 共 7 页学员专用 请勿外泄
15）直埋光缆连接监测尾缆16）接头盒密封
（3）余留光纤在接头盒的光纤收容盘内应整齐、盘绕方向一致，盘绕半径应≥30mm;
带状光缆的光纤带不得有"S"弯。
（4）接头盒密封前，应将接头盒内需要安装的设备和配件安装完整、固定牢固，接头盒的密封
方式和方法应满足接头盒说明书的要求，安装好的接头盒应可以有效防止水和潮气进入。
（二）成端光缆的接续熔接操作顺序；
1）局内的光缆布放2）光缆固定在走线架和光纤配线架上
扫码关注更多内容
第 3 页 共 7 页学员专用 请勿外泄
3）开剥光缆外护套及缆内的护层
4）固定光缆及加强芯
5）标识松套管序号，开剥光纤外的松套管
6）套好光纤保护管7）剥掉涂覆层
8）用切割刀制作光纤端面9）与熔纤盘内尾纤熔接10）OTDR监测（合格继续不合格重熔）
11）光纤保护管加热缩封12）固定光纤保护管
13）盘留、固定熔纤盘内余留光纤
14）熔纤盘安装回位

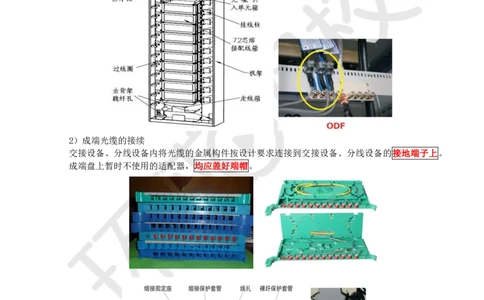

2）成端光缆的接续
交接设备、分线设备内将光缆的金属构件按设计要求连接到交接设备、分线设备的接地端子上。
成端盘上暂时不使用的适配器，均应盖好端帽。
扫码关注更多内容
第 4 页 共 7 页学员专用 请勿外泄
3）光缆测试
（1）光缆接续监测
➢ 仪表：OTDR
➢ 内容：接续点光纤段长测试、接续点损耗测试
➢ 要求：每一根光纤进行双向测试，取算术平均值；
➢ 填表：所测试的每一段光缆的纤长应记录在“中继段线路光纤衰减统计表"中；还应将对应光
缆的出厂配号、中继段光缆接头编号、光缆单盘检验记录的单盘光缆的光纤衰减系数填写在该表中，
并计算表中的中继段全部光纤的总衰减和衰减系数。
光纤接续过程中监测的光纤长度和双向接续损耗值应做好记录，并填入竣工测试记录的"光纤接
头损耗测试记录"表中。
在进行光纤接续点接续损耗监测时，还应观察接续点及其两侧光纤的后向散射曲线，根据该曲线
的形状分析判断所接续光缆是否存在损伤、断纤等问题。
在工程中，推广使用远端环回监测法对光纤接续点进行监测，该方法可以一次性地对光纤接续点
进行正向和反向的段长和接续损耗测试。
扫码关注更多内容
第 5 页 共 7 页学员专用 请勿外泄
（2）光缆中继段测试。（2016.25）（2017.五.4）（2018.一.3）（2019.13）（2020.二.4）（2021.15）
【2022-27】【2024-26】
前提条件：
➢ 全部室外光缆接续已完成
➢ 光缆接头盒已安放好
➢ 接头盒两侧的预留光缆已固定好
➢ 光缆成端接续已完成
➢ 成端尾纤的连接器已按设计要求插入光纤配线架相应的适配器内
➢ 直埋光缆线路在线路上所有动土的工作已全部完成
测试内容包括：（口诀：总后长系绝色）
1）中继段光纤线路衰减系数及传输长度
2）光纤通道总衰减
3）光纤后向散射曲线
4）（直埋光缆线路）对地绝缘电阻
5）中继段光纤偏振模色散（PMD）及色度色散（CD）
测试项目 仪表 内容 记录表
正向衰减值、反向衰
中继段光纤线路衰减系数 中继段光纤线路衰减测试
OTDR 减值和中继段的衰减
（dB/ km)及传输长度 记录表
系数
中继段光纤通道总衰减测
光纤通道总衰减 光源和光功率计 总衰减值
试记录表
中继段光纤后向散射曲线
光纤后向散射曲线 OTDR 光纤后向散射曲线
表
光缆对地绝缘测试 高阻计或者500 伏 光缆线路对地绝缘测试记
对地绝缘电阻
(仅直埋需要) 兆欧表 录表
光纤偏振模色散（PMD)及 PMD测试仪和CD 测 中继段偏振模色散系 中继段光纤偏振模色散系
色度色散（CD ) 测试 试仪 数和色度色散 数测试记录表
扫码关注更多内容
第 6 页 共 7 页学员专用 请勿外泄
4）电缆的接续与测试
（1）全塑电缆芯线连接必须采用压接法（扣式接线子压接或模块式接线子压接）
（2）电缆竣工测试内容有：绝缘电阻、接地电阻、工作电容、近端串音衰耗、环路电阻、屏蔽
层电阻、（口诀：绝地容近环屏）
