6.2.1 泵站的布置
6.2 泵站与水电站的布置及机组安装
6.2.1 泵站的布置
6.2.2 水电站的布置
6.2.3 水轮发电机组与水泵机组安装
章节 题型 2020 2021 2022 2023 2024
6.2 泵站 单选 1 1
与水电站的 多选 2
布置及机组安装 案例 5

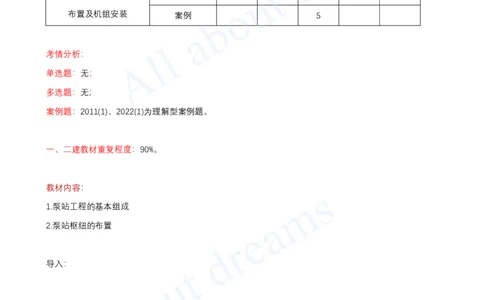

考情分析：
单选题：无；
多选题：无；
案例题：2011(1)、2022(1)为理解型案例题。
一、二建教材重复程度：90%。
教材内容：
1.泵站工程的基本组成
2.泵站枢纽的布置
导入：[注：天一文化专有版权，未经许可不可转发或复印传播]
1.泵站工程的基本组成
泵站工程主要由：①泵房、②进（水建筑物）、③出水建筑物等组成。[注：天一文化专有版权，未经许可不可转发或复印传播]
泵站工程：①泵房、②进（水建筑物）、③出水建筑物。

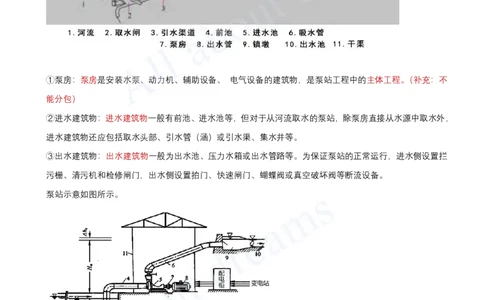

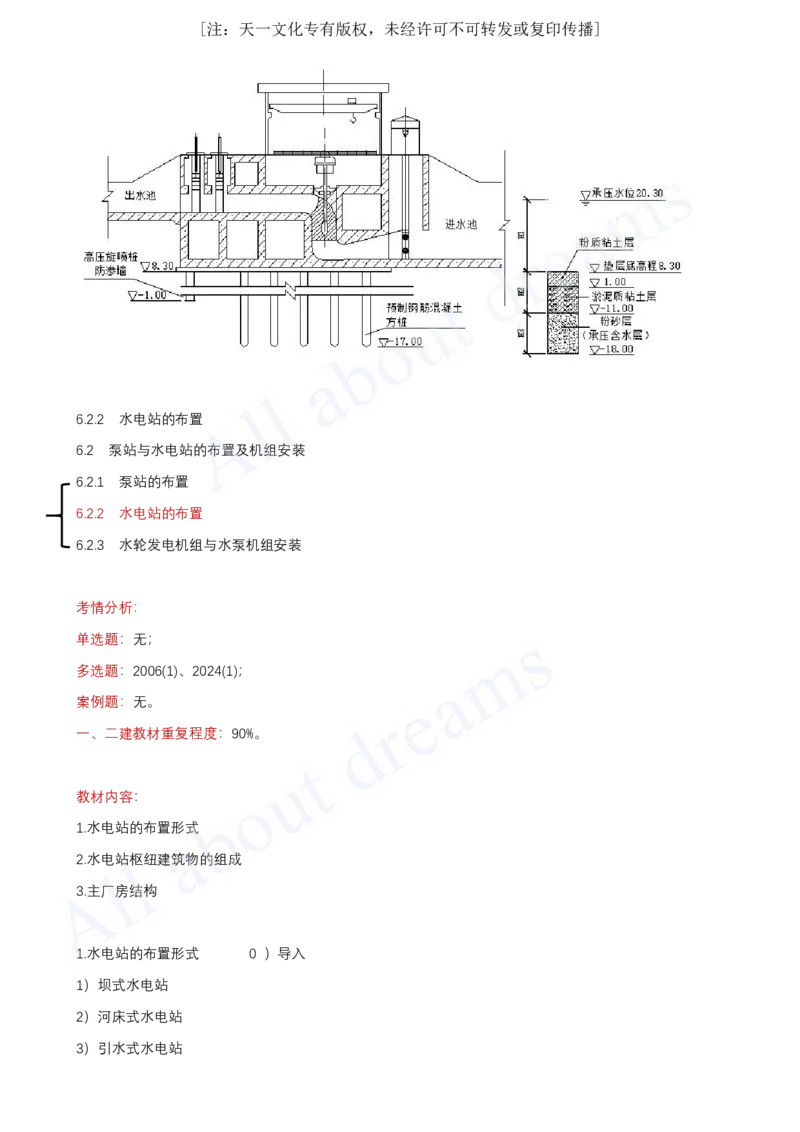

①泵房：泵房是安装水泵、动力机、辅助设备、 电气设备的建筑物，是泵站工程中的主体工程。（补充：不
能分包）
②进水建筑物：进水建筑物一般有前池、进水池等，但对于从河流取水的泵站，除泵房直接从水源中取水外，
进水建筑物还应包括取水头部、引水管（涵）或引水渠、集水井等。
③出水建筑物：出水建筑物一般为出水池、压力水箱或出水管路等。为保证泵站的正常运行，进水侧设置拦
污栅、清污机和检修闸门，出水侧设置拍门、快速闸门、蝴蝶阀或真空破坏阀等断流设备。

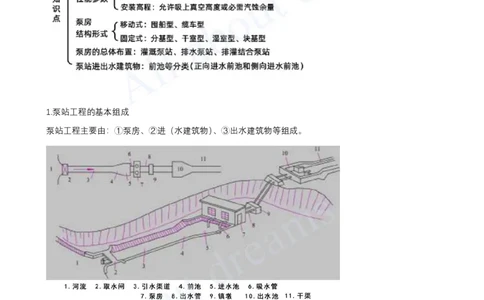

泵站示意如图所示。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2022(1)案例）

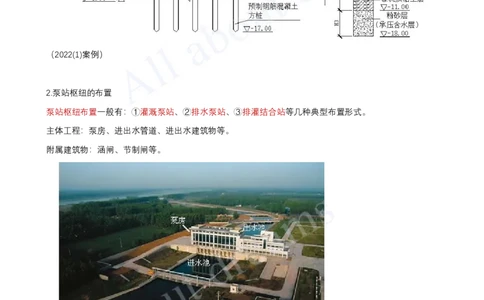

2.泵站枢纽的布置
泵站枢纽布置一般有：①灌溉泵站、②排水泵站、③排灌结合站等几种典型布置形式。
主体工程：泵房、进出水管道、进出水建筑物等。
附属建筑物：涵闸、节制闸等。
小结：一<页>看尽长安花
1.泵站工程的基本组成【案例】【 12房苡、22房苡、 15最重要】
➊ ➋
2.泵站枢纽的布置【无】[注：天一文化专有版权，未经许可不可转发或复印传播]
6.2.2 水电站的布置
6.2 泵站与水电站的布置及机组安装
6.2.1 泵站的布置
6.2.2 水电站的布置
6.2.3 水轮发电机组与水泵机组安装
考情分析：
单选题：无；
多选题：2006(1)、2024(1)；
案例题：无。
一、二建教材重复程度：90%。
教材内容：
1.水电站的布置形式
2.水电站枢纽建筑物的组成
3.主厂房结构
1.水电站的布置形式 0 ）导入
1）坝式水电站
2）河床式水电站
3）引水式水电站[注：天一文化专有版权，未经许可不可转发或复印传播]
（2024(1)考点）
例题：2024(1)-29.水电站常用的布置形式有（ ）。
A.廊桥式水电站
B.液压式水电站
C.河床式水电站
D.引水式水电站
E.坝式水电站
答案：CDE
解析：水电站的典型布置形式主要有坝式水电站、河床式水电站及引水式水电站三种。
1.水电站的布置形式 1）坝式水电站
一般为<中、高水头>水电站。
最常见的布置方式是<坝后式>水电站。
1.水电站的布置形式 2）河床式水电站
发电厂房与挡水闸、坝呈一列式布置在河床上共同起挡水作用的水电站。
建于河流中、下游，一般为<低水头、大流量>的水电站。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.水电站的布置形式 3）引水式水电站
利用引水道来集中<河段落差>形成发电水头的水电站。
常建于流量小、河道纵坡降大的河流<中、上游>。
2.水电站枢纽建筑物的组成
水电站主要建筑物：①挡水建筑物，②泄水建筑物，③水电站进水建筑物，④水电站引水及尾水建筑物，⑤
水电站平水建筑物，⑥发电、变电和配电建筑物，⑦其他建筑物等。
（2023(2A)考点）
例题：2023(2A)-22.水电站一般由（ ）等建筑物组成。
A.进水口
B.引水建筑物
C.平水建筑物
D.供水塔[注：天一文化专有版权，未经许可不可转发或复印传播]
E.厂区枢纽
答案：ABCE
解析：水电站主要建筑物：①挡水建筑物，②泄水建筑物，③水电站进水建筑物（选项A），④水电站引水及
尾水建筑物（选项B），⑤水电站平水建筑物（选项C），⑥发电、变电和配电建筑物（选项E），⑦其他建筑
物等。
2.水电站枢纽建筑物的组成 （5）平水建筑物
如有压引水道中的①调压室、无压引水道末端的②压力前池等。（2006(1)考点）
例题：2006(1)-25.水电站平水建筑物包括（ ）。
A.溢洪道
B.泄洪隧洞
C.调压室
D.放水底孔
E.压力前池
答案：CE
解析：平水建筑物包括：调压室、压力前池等。
3.主厂房结构
厂房示意图[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）厂房上部结构，指厂房屋顶、侧墙、排架、楼板等位于主机间地板以，上部分的结构物。
（2）厂房下部结构，指蜗壳、尾水管、发电机墩、厂房四周挡水挡土墙等位于主机间地板以下部分的结构物。
（3）发电机层，指装设立轴水轮发电机组的厂房中位于主机间底板以上的空间。
（4）水轮机层，指装设立轴水轮发电机组的厂房中位于主机间地板以下到蜗壳层以上的空间。
（5）蜗壳层，指装设立轴水轮发电机组的厂房中位于水轮机层地板以下到尾水管顶端高程以上的建筑物。
（6）尾水管层，指装设立轴水轮发电机组的厂房中位于尾水管顶端高程以下到底板高程以上的建筑物。
小结：一<页>看尽长安花
1.水电站布置形式【无】
2.水电站组成【 06平、24布置形式、 23A电站组成】
➊ ➋
3.主厂房结构【新，模】
6.2.3 水轮发电机组与水泵机组安装[注：天一文化专有版权，未经许可不可转发或复印传播]
6.2 泵站与水电站的布置及机组安装
6.2.1 泵站的布置
6.2.2 水电站的布置
6.2.3 水轮发电机组与水泵机组安装
考情分析：
单选题：2006(1)，2011(1)，2016(1)，
2019(1)，2022(1)，2023(1)；
多选题：2007(1)；
案例题：无。
一、二建教材重复程度：70%。
教材内容：
1.水轮机的类型
2.水泵机组的选型
3.水轮发电机组的安装（2023版教材增加）
4.水泵机组的安装（2023版教材增加）
1.水轮机的类型[注：天一文化专有版权，未经许可不可转发或复印传播]
1.水轮机的类型 1）水轮机的分类
水轮机是将（水体）机械能转换为（旋转）机械能的水力机械，
根据转轮区内（水流的流动特征）和转轮转换（水流能量）形式的不同，现代水轮机可分为<反击式>和<冲
击式>两大类。
（1）反击式水轮机（2018(2)考点）
同时利用水流的位能、压能和动能做功的水轮机。
分为：①混流式、②轴流式、③斜流式、④贯流式<四>种。
（2）冲击式水轮机（2007(1)考点）
利用水流的动能做功的水轮机。
分为：①水斗式、②斜击式、③双击式<三>种。
例题1：2007(1)-24.冲击式水轮机按射流冲击转轮的方式不同分为（ ）。
A.混流式
B.水斗式
C.斜流式
D.斜击式
E.双击式
答案：BDE
解析：
冲击式分为：①水斗式、②斜击式、③双击式<三种>。
➊
反击式分为：①混流式、②轴流式、③斜流式、④贯流式<四种>。
➋[注：天一文化专有版权，未经许可不可转发或复印传播]
例题2：2018(2)-25.反击式水轮机按转轮区内水流相对于主轴流动方向的不同可分为（ ）等类型。
A.双击式
B.混流式
C.轴流式
D.斜击式
E.贯流式
答案：BCE
解析：
冲击式分为：①水斗式、②斜击式、③双击式<三种>。
➊
反击式分为：①混流式、②轴流式、③斜流式、④贯流式<四种>。
➋
（1）反击式水轮机
混流式：应用水头范围广（约为20～700m）、结构简单、运行稳定且效率高，是现代应用<最广泛>的一种
➊
水轮机。
轴流式：中低水头（3～80m）、大流量水电站中广泛应用。
➋
斜流式：适用水头为40～200m。与轴流相似。
➌
贯流式：适用水头为1～25m。<低水头、大流量>水电站的一种专用机型。（2011(1)、2022(1B)考点）
➍
（记忆：1-20-3-40）
混流式：幅向进流，轴向出流 轴流式：轴向进流，轴向出流[注：天一文化专有版权，未经许可不可转发或复印传播]
斜流式：斜向进流，斜向出流 贯流式：机组在流道中间，周围过水
例题：2011(1)-5.低水头、大流量水电站，选用（ ）水轮机。
A.双击式
B.贯流式
C.斜流式
D.混流式
答案：B
解析：贯流式：适用水头为1～25m。<低水头、大流量>水电站的一种专用机型。（2022(1B)选择题）
（2）冲击式水轮机
利用水流的<动能>做功的水轮机。
分为：水斗式（切击式）、斜击式、双击式<三>种。
水斗式水轮机，亦称切击式水轮机。从喷嘴出来的高速自由射流沿转轮圆周切线方向垂直冲击轮叶。这种水
轮机适用于<高水头、小流量>水电站（引水式水电站）。
大型水斗式水轮机：应用水头约为300~1700m（2019(1)考点），
➊[注：天一文化专有版权，未经许可不可转发或复印传播]
小型水斗式水轮机：应用水头约为40~250m。
➋
（记忆：1K、2K，小型=40×250=10个1K，大型=2000=300+1700）
例题：2019(1)-8.大型水斗式水轮机的应用水头约为（ ）m。
A.5～100
B.20～300
C.50～100
D.300～1700
答案：D
解析：
大型水斗式水轮机的应用水头约为300~1700m，
小型水斗式水轮机的应用水头约为40~250m。
1.水轮机的类型 2）水轮机的型号
（1）第一部分：拼音字母、阿拉伯数字组成，其中拼音字母表示水轮机形式，阿拉伯数字表示转轮型号。[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）第二部分：两个拼音字母组成，分别表示水轮机主轴布置形式和水轮机引水室特征。
（3）第三部分：阿拉伯数字，表示以cm为单位的水轮机转轮的标称直径。
如：HL220-LJ-500，表示转轮型号为220的混流式水轮机，立轴，金属蜗壳，转轮直径为500cm。（2006(1)、
2022(1)、2023(1)考点）
例题：2023(1)-9．水轮机型号为“HL220-LJ-500”，其中“500”的含义是（ ）。
A.转轮型号为500
B.转轮直径为500cm
C.比转数为500γ/min
D.应用水头500m以内
答案：B
解析：HL220-LJ-500，表示转轮型号为220的混流式水轮机，立轴，金属蜗壳，转轮直径为500cm。
2.水泵机组的选型 1）水泵类型
按工作原理主要有：①叶片泵、②容积泵、③其他类型泵。
➊
叶片泵又包括：离心泵、轴流泵、混流泵等。（2016(1)考点）
➋
（轴流）泵按泵轴安装形式分为：①立式、②卧式、③斜式（2024(2A)考点）；（记忆：<周立>波，<谢谢我>
➌
的爱人）
按电机是否能在水下运行分为：①常规泵机组、②潜水电泵机组等。
➍
例题：2016(1)-7.下列不属于叶片泵的是（ ）。
A.离心泵
B.混流泵
C.轴流泵
D.容积泵
答案：D
解析：叶片泵包括：离心泵、轴流泵及混流泵等。
2.水泵机组的选型 2）水泵选型
（1）主要内容
确定：水泵的①类型、②型号、③台数等。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）基本原则（6条）
略...
3.水轮发电机组的安装 （1）水轮发电机组安装
框架：
水轮发电机组安装包括： 水轮机安装、 调速系统安装与调试、 发电机安装、 管道及附件安装、 蝴蝶
➊ ➋ ➌ ➍ ➎
阀及球阀安装。
细节：（P152）
①水轮机安装分为： 立式反击式安装，包括：...； 贯流式安装，包括：...； 冲击式安装，包括：...。
Ⓐ Ⓑ Ⓒ
②调速系统安装与调试，包括...。
③发电机安装分为： 立式安装，包括：...； 卧式，包括：...； 灯泡式水轮发电机安装，包括：...。
Ⓐ Ⓑ Ⓒ
④管道及附件安装，包括：...。
⑤蝴蝶阀及球阀安装，包括：...。
3.水轮发电机组的安装 （2）安装<前>文件
设备安装<前>获得下列文件:
①设备的安装、运行及维护说明书和技术文件。
②全部随机图纸资料（包括设备装配图和零部件结构图）。
③设备出厂合格证，检查、试验记录。
④主要零部件材料的材质性能证明。
⑤与安装有关的土建设计图纸。
3.水轮发电机组的安装 （3）安装现场要求
安装施工现场应符合下列要求：
①安装场地应能防风、防雨雪、防尘。机组安装应在本机组段和相邻的机组段厂房屋顶封闭完成后进行。
②施工现场应有足够的照明。
③安装场地的温度一般不低于5℃，空气相对湿度不高于85%。
④应有符合要求的施工安全防护设施。放置易燃、易爆物品的场所应符合相关的安全要求。
⑤安装设备、工器具和施工材料堆放整齐，场地保持清洁，道路畅通、工完场清。
⑥设备基础混凝土强度应达到设计值的70%以上。
（4）略...[注：天一文化专有版权，未经许可不可转发或复印传播]
（5）设备基础垫板的埋设，其高程偏差一般不超过-5~0mm，中心和分布位置偏差一般不大于10mm，水平
偏差一般不大于 1mm/m。
（6）设备组合面应光洁无毛刺，合缝间隙用0.05塞尺检查，不能通过。允许有局部间隙，用0.10mm塞尺
检查，深度不应超过组合面宽度的1/3，总长不应超过周长的20%。组合螺栓及销钉周围不应有间隙。组合缝
处安装面错牙一般不超过0.10mm。
3.水轮发电机组的安装 （7）五个试验
<强度耐水压>试验：现场制造的承压设备及连接件进行<强度耐水压>试验时，试验压力为1.5倍额定工作
➊
压力，但最低压力不得小于0.4MPa，保持10min，无渗漏及裂纹等异常现象。
<严密性耐压>试验：设备及其连接件进行<严密性耐压>试验时，试验压力为1.25 倍实际工作压力，保持
➋
30min，无渗漏现象。 进行<严密性>试验时，试验压力为实际工作压力，保持8h，无渗漏现象。
➌
<耐水压>试验：单个冷却器应按设计要求的试验压力进行<耐水压>试验，设计无规定时，试验压力一般为
➍
工作压力的2倍，但不低于0.4MPa，保持30min，无渗漏现象。
<渗漏>试验：设备容器进行煤油<渗漏>试验时，至少保持4h，应无渗漏现象。
➎
（8）机组施工现场的防腐涂漆应均匀、无气泡、无皱纹，颜色应一致。
（9）浇筑混凝土前，蜗壳表面应将角铁、压板等清除干净。焊疤应磨平，伤及母材都应补焊后磨平，并作磁
粉探伤检查。蜗壳安装、焊接及混凝土浇筑时，应有防止座环变形的措施。混凝土浇筑上升速度不超过300m/h，
每层浇筑高度一般为1~2m，浇筑应对称分层分块。液态混凝土的高度一般控制在0.6m左右。在浇筑过程中
应监测座环变形，并按实际情况随时调整混凝土浇筑顺序。（2025版教材增加）
4.水泵机组的安装 （1）水泵机组安装
框架：
水泵机组安装，包括： 主机组（安装）、 辅助设备（安装）、 电气设备（安装）、 进出水管道安装，其
➊ ➋ ➌ ➍
中:
（记忆：<朱>可<夫>、<电>热<管>）[注：天一文化专有版权，未经许可不可转发或复印传播]
主机组安装（见下页PPT图形理解）
➊
①立式机组，分为：轴承、水泵、机组电动机安装；
②卧式与斜式机组，分为：轴瓦研刮和轴承装配，水泵、机组电动机（干扰项）、传动装置安装（2024(2A)干
扰）；
③灯泡贯流式机组，分为：固定部件、轴承装配，水泵、机组电动机安装。
主机组安装（主机三件套：泵轴鸡煮电）
➊
①立式机组：轴承、水泵（5）、机组电动机（8）；
②卧式与斜式机组：轴瓦研刮和轴承装配，水泵（5）、机组电动机（8）、传动装置（7）；
③灯泡贯流式机组：固定部件、轴承装配，水泵（5）、机组电动机（8）。[注：天一文化专有版权，未经许可不可转发或复印传播]
5一水泵； 7一传动装置； 8
一电动机；
1一水渠； 2一拦污栅；3一
进水池；9一出水池；
4一进水管；6—出水管；
10一干渠 ； 11一泵房。
辅助设备安装，分为：①油压装置、②空气压缩装置、③供排水泵（干扰项）、④真空破坏装置、⑤辅助设
➋
备的管及管件安装。（带“压真空”三字的）（2024(2A)考点）
电气设备安装，分为：①主电动机（干扰项）、②变配电设备、③电气二次设备、④监控及通信系统、⑤其
➌
他电气设备安装。（带“电信”字的）
进出水管道安装，分为：①管道安装、②阀门安装。
➍
1一水渠； 2一拦污栅；
3一进水池；9一出水池；
4一进水管；6—出水管；
10一干渠 ； 11一泵房。
例题：2024(2A)-26.下列工作中，属于水泵机组辅助设备安装工作的有（ ）。
A.油压装置安装
B.空气压缩装置安装
C.进水管道安装
D.电气设备安装[注：天一文化专有版权，未经许可不可转发或复印传播]
E.传动装置安装
答案：AB
解析：辅助设备安装主要工作分为：①油压装置（A选项）、②空气压缩装置（B选项）、③供排水泵、④真空
破坏装置、⑤辅助设备的管及管件安装。
选项C 、D 属于<儿子>辈，与“ 辅助设备安装”平起平坐；“E传动装置安装”是“ 主机组安装”的<孙子>。
➍ ➌ ➋ ➊
4.水泵机组的安装 （2）安装<前>文件
设备安装前，应获得下列文件:
①设备安装图及技术要求。
②与设备安装有关的建筑结构及管路图。
③制造商提供的设备及零件和备件清单、设备及部件装配图、设备安装使用说明书。
④主要设备基础及建筑物的验收资料。
⑤与设备安装有关的基准线、基准点和水准标高点。
⑥安装前的设备基础混凝土强度和沉降观测资料。
（3）设备安装前，检查制造商提供的安装专用工器具、备品备件、设备图样及技术资料等是否满足安装和运
行的要求。检查安装检测所采用的检测仪器、仪表和设备是否满足有关要求。
（4）设备安装前应对设备进行全面清理和检查。对与安装有关的尺寸及配合公差应进行校核，部件装配应注
意配合标记。多台同型号设备同时安装时，每台设备应用标有同序列标号的部件进行装配。安装时各金属滑
动面应清除毛刺并涂润滑油。
4.水泵机组的安装 （5）合缝检查要求
主水泵和主电动机组合面的<合缝>检查应符合下列要求:
①用0.05mm塞尺检查合缝间隙，不应通过。
②当允许有局部间隙时，可用0.10mm塞尺检查，深度不应超过组合面宽度的1/3，总长不应超过周长的20%。
③精致螺栓、定位销的配合公差应符合设计要求。
④组合缝处的安装面高差不应超过0.10mm。
（6）承压设备及其连接件的<耐压>试验符合规定。
（7）油槽等开敞式容器安装前应进行煤油<渗漏>试验，时间至少4h,，无渗漏现象。
（8）起重运输设备满足要求。严禁以管道、设备或脚手架、脚手平台等作为起吊重物的承（支）力点。利用
建筑物结构起吊或运输设备重物的，应进行验算。[注：天一文化专有版权，未经许可不可转发或复印传播]
（9）设备的涂层满足相关规定，无起泡、皱纹，颜色一致。其中设备涂色符合<表>的规定。（2024(2A)考点）
（教材：P154+460，补充）
例题：2024(2A)-14.水泵轴涂色的颜色是（ ）。
A.黑色
B.米黄色
C.银白色
D.红色
答案：D
解析：[注：天一文化专有版权，未经许可不可转发或复印传播]
4.水泵机组的安装 （11）安装现场要求
安装施工现场应符合下列要求：
①户内设备安装场地应能防风、防雨雪、防尘。
②泵房内的沟道和地坪已基本完成并清理干净。
③对温度、湿度等有特殊要求的设备安装应按设计或设备说明书的规定进行。
④应有符合要求的安全防护设施。放置易燃、易爆物品的场所应符合相关的安全要求。
⑤安装用起重机应满足主机组安装的技术要求。
⑥设备基础混凝土强度应达到设计值的70%以上。
⑦设备安装不宜与土建施工或其他作业交叉进行。确需交叉进行的，应做好设备防尘、防水、防损坏等保护
措施。
小结：一<页>看尽长安花
1.水轮机的类型（Ⅰ大分类）【 07冲、 18反】
➊ ➋
1.水轮机的类型（Ⅱ小细节）【 11贯、19大斗、22B贯苡】
➊
1.水轮机的类型（Ⅲ水轮机的型号）【 06苡、22苡、23苡】
➊
2.水泵机组的选型（Ⅰ一建二建共享）【 16叶、 23B叶】
➊ ➋
2.水泵机组的选型（Ⅱ二建独享）【 20B连续能量、24A轴再分类】
➋
3.水轮发电机组的安装【无、模】[注：天一文化专有版权，未经许可不可转发或复印传播]
4.水泵机组的安装【 24A找孙子、24A涂色、 20参考】
➋ ➋
