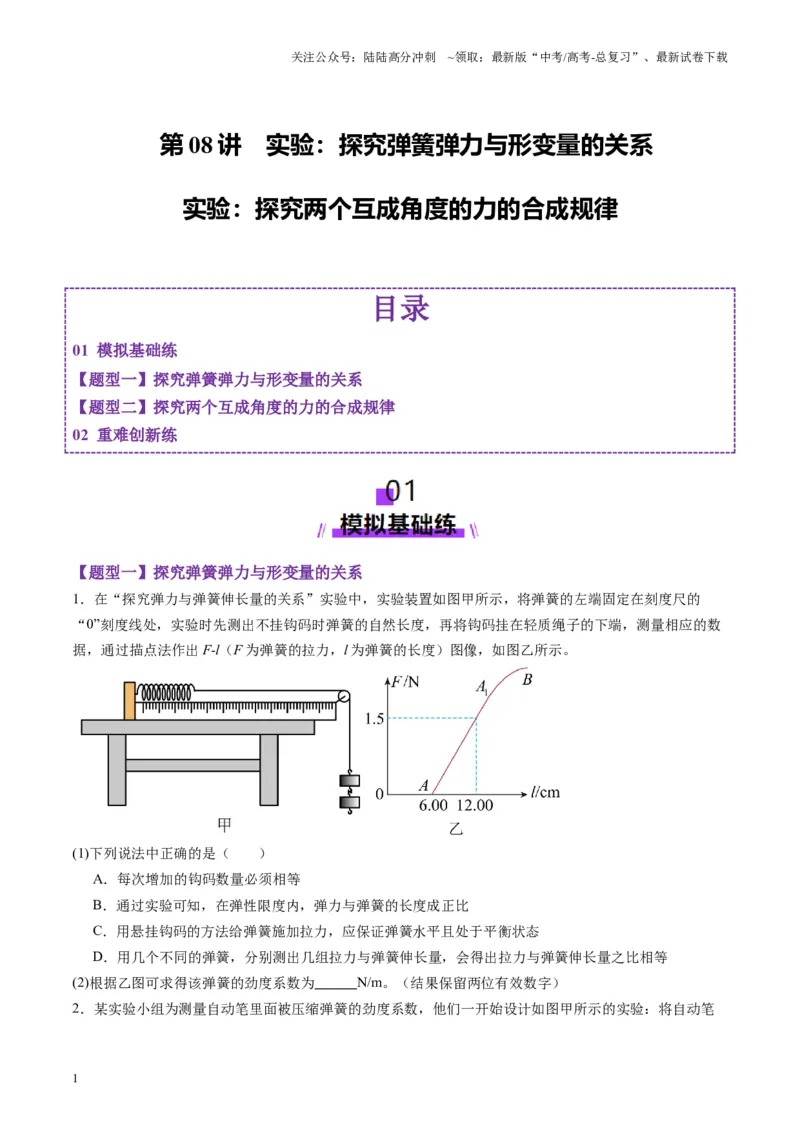

第08 讲 实验：探究弹簧弹力与形变量的关系
实验：探究两个互成角度的力的合成规律
目录
01 模拟基础练
【题型一】探究弹簧弹力与形变量的关系
【题型二】探究两个互成角度的力的合成规律
02 重难创新练
【题型一】探究弹簧弹力与形变量的关系
1．在“探究弹力与弹簧伸长量的关系”实验中，实验装置如图甲所示，将弹簧的左端固定在刻度尺的
“0”刻度线处，实验时先测出不挂钩码时弹簧的自然长度，再将钩码挂在轻质绳子的下端，测量相应的数
据，通过描点法作出F-l（F 为弹簧的拉力，l 为弹簧的长度）图像，如图乙所示。
(1)下列说法中正确的是（ ）
A．每次增加的钩码数量必须相等
B．通过实验可知，在弹性限度内，弹力与弹簧的长度成正比
C．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧水平且处于平衡状态
D．用几个不同的弹簧，分别测出几组拉力与弹簧伸长量，会得出拉力与弹簧伸长量之比相等
(2)根据乙图可求得该弹簧的劲度系数为 N/m。（结果保留两位有效数字）

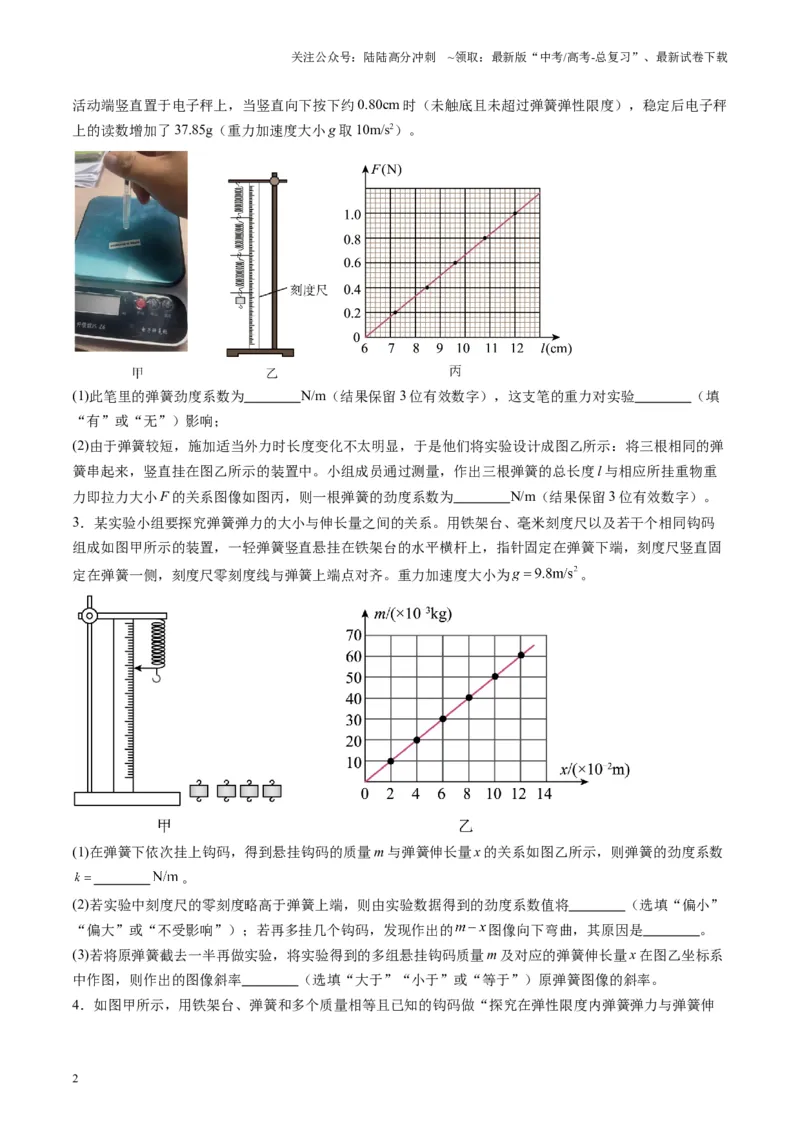

2．某实验小组为测量自动笔里面被压缩弹簧的劲度系数，他们一开始设计如图甲所示的实验：将自动笔
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
活动端竖直置于电子秤上，当竖直向下按下约0.80cm 时（未触底且未超过弹簧弹性限度），稳定后电子秤
上的读数增加了37.85g（重力加速度大小g 取10m/s2）。
(1)此笔里的弹簧劲度系数为 N/m（结果保留3 位有效数字），这支笔的重力对实验 （填
“有”或“无”）影响；
(2)由于弹簧较短，施加适当外力时长度变化不太明显，于是他们将实验设计成图乙所示：将三根相同的弹
簧串起来，竖直挂在图乙所示的装置中。小组成员通过测量，作出三根弹簧的总长度l 与相应所挂重物重
力即拉力大小F 的关系图像如图丙，则一根弹簧的劲度系数为 N/m（结果保留3 位有效数字）。
3．某实验小组要探究弹簧弹力的大小与伸长量之间的关系。用铁架台、毫米刻度尺以及若干个相同钩码
组成如图甲所示的装置，一轻弹簧竖直悬挂在铁架台的水平横杆上，指针固定在弹簧下端，刻度尺竖直固
定在弹簧一侧，刻度尺零刻度线与弹簧上端点对齐。重力加速度大小为
。
(1)在弹簧下依次挂上钩码，得到悬挂钩码的质量m 与弹簧伸长量x 的关系如图乙所示，则弹簧的劲度系数
。
(2)若实验中刻度尺的零刻度略高于弹簧上端，则由实验数据得到的劲度系数值将 （选填“偏小”
“偏大”或“不受影响”）；若再多挂几个钩码，发现作出的
图像向下弯曲，其原因是 。
(3)若将原弹簧截去一半再做实验，将实验得到的多组悬挂钩码质量m 及对应的弹簧伸长量x 在图乙坐标系
中作图，则作出的图像斜率 （选填“大于”“小于”或“等于”）原弹簧图像的斜率。

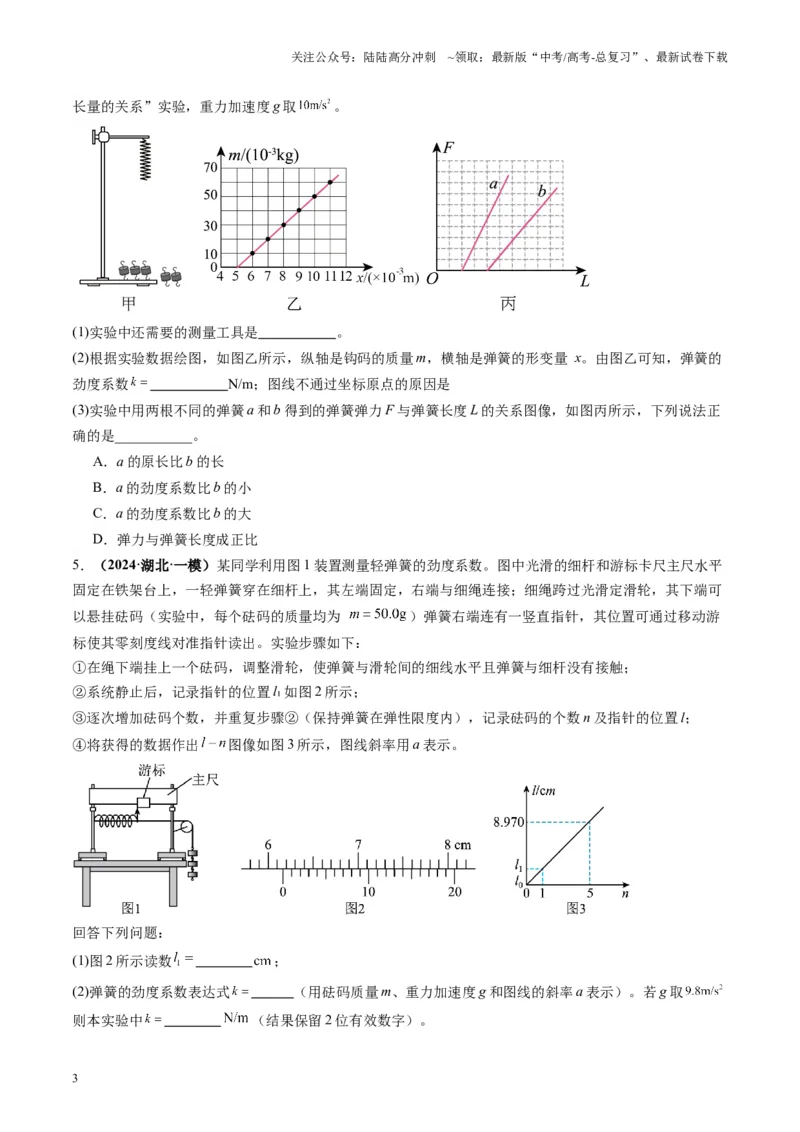

4．如图甲所示，用铁架台、弹簧和多个质量相等且已知的钩码做“探究在弹性限度内弹簧弹力与弹簧伸
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
长量的关系”实验，重力加速度g 取
。
(1)实验中还需要的测量工具是 。
(2)根据实验数据绘图，如图乙所示，纵轴是钩码的质量m，横轴是弹簧的形变量 x。由图乙可知，弹簧的
劲度系数
N/m；图线不通过坐标原点的原因是
(3)实验中用两根不同的弹簧a 和b 得到的弹簧弹力F 与弹簧长度L 的关系图像，如图丙所示，下列说法正
确的是___________。
A．a 的原长比b 的长
B．a 的劲度系数比b 的小
C．a 的劲度系数比b 的大
D．弹力与弹簧长度成正比
5．（2024·湖北·一模）某同学利用图1 装置测量轻弹簧的劲度系数。图中光滑的细杆和游标卡尺主尺水平
固定在铁架台上，一轻弹簧穿在细杆上，其左端固定，右端与细绳连接；细绳跨过光滑定滑轮，其下端可
以悬挂砝码（实验中，每个砝码的质量均为
）弹簧右端连有一竖直指针，其位置可通过移动游
标使其零刻度线对准指针读出。实验步骤如下：
①在绳下端挂上一个砝码，调整滑轮，使弹簧与滑轮间的细线水平且弹簧与细杆没有接触；
②系统静止后，记录指针的位置l₁ 如图2 所示；
③逐次增加砝码个数，并重复步骤②（保持弹簧在弹性限度内），记录砝码的个数n 及指针的位置l；
④将获得的数据作出
图像如图3 所示，图线斜率用a 表示。
回答下列问题：
(1)图2 所示读数
；
(2)弹簧的劲度系数表达式
（用砝码质量m、重力加速度g 和图线的斜率a 表示）。若g 取
则本实验中
（结果保留2 位有效数字）。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

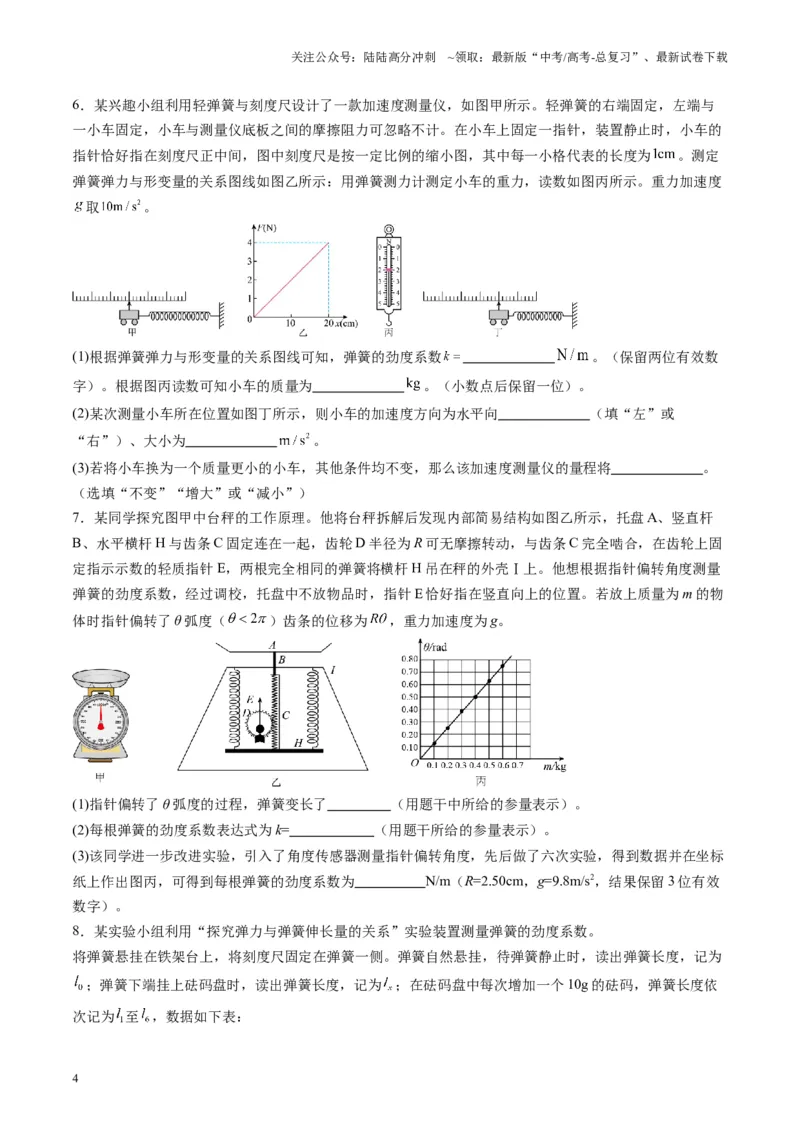

6．某兴趣小组利用轻弹簧与刻度尺设计了一款加速度测量仪，如图甲所示。轻弹簧的右端固定，左端与
一小车固定，小车与测量仪底板之间的摩擦阻力可忽略不计。在小车上固定一指针，装置静止时，小车的
指针恰好指在刻度尺正中间，图中刻度尺是按一定比例的缩小图，其中每一小格代表的长度为
。测定
弹簧弹力与形变量的关系图线如图乙所示：用弹簧测力计测定小车的重力，读数如图丙所示。重力加速度
取
。
(1)根据弹簧弹力与形变量的关系图线可知，弹簧的劲度系数
。（保留两位有效数
字）。根据图丙读数可知小车的质量为
。（小数点后保留一位）。
(2)某次测量小车所在位置如图丁所示，则小车的加速度方向为水平向 （填“左”或
“右”）、大小为
。
(3)若将小车换为一个质量更小的小车，其他条件均不变，那么该加速度测量仪的量程将 。
（选填“不变”“增大”或“减小”）
7．某同学探究图甲中台秤的工作原理。他将台秤拆解后发现内部简易结构如图乙所示，托盘A、竖直杆
B、水平横杆H 与齿条C 固定连在一起，齿轮D 半径为R 可无摩擦转动，与齿条C 完全啮合，在齿轮上固
定指示示数的轻质指针E，两根完全相同的弹簧将横杆H 吊在秤的外壳Ⅰ上。他想根据指针偏转角度测量
弹簧的劲度系数，经过调校，托盘中不放物品时，指针E 恰好指在竖直向上的位置。若放上质量为m 的物
体时指针偏转了θ 弧度（
）齿条的位移为
，重力加速度为g。
(1)指针偏转了θ 弧度的过程，弹簧变长了 （用题干中所给的参量表示）。
(2)每根弹簧的劲度系数表达式为k= （用题干所给的参量表示）。
(3)该同学进一步改进实验，引入了角度传感器测量指针偏转角度，先后做了六次实验，得到数据并在坐标
纸上作出图丙，可得到每根弹簧的劲度系数为 N/m（R=2.50cm，g=9.8m/s2，结果保留3 位有效
数字）。

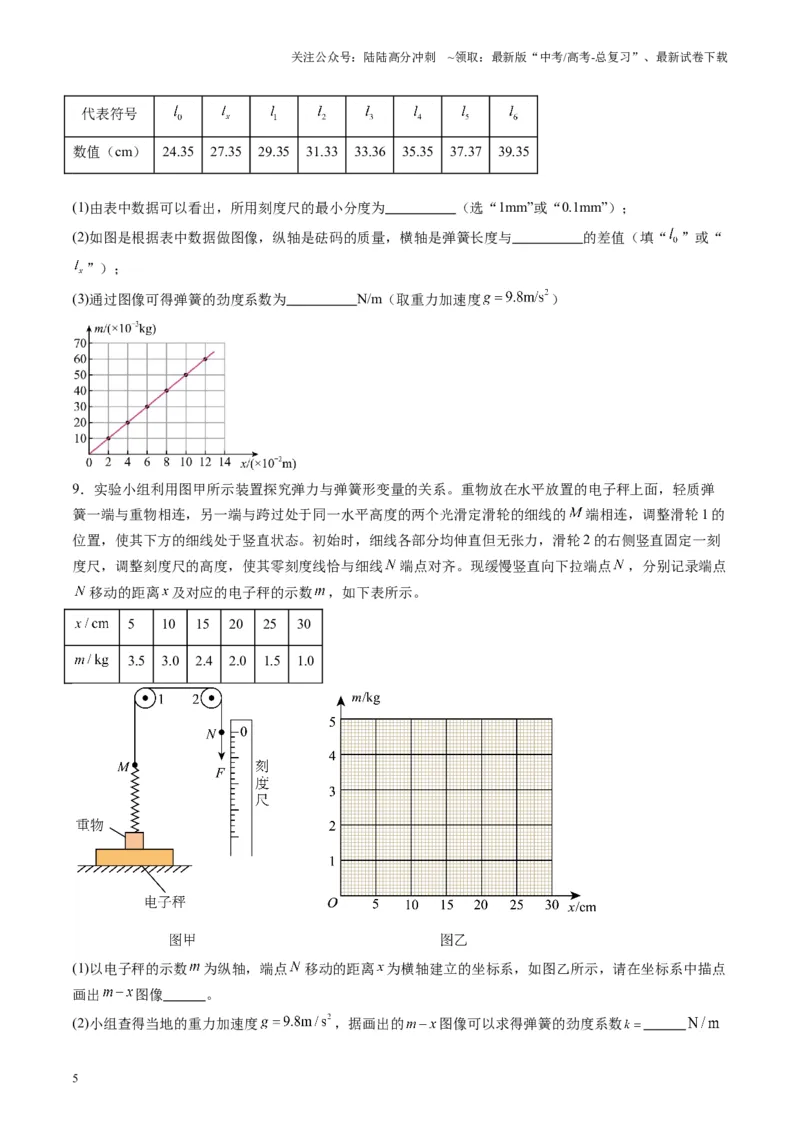

8．某实验小组利用“探究弹力与弹簧伸长量的关系”实验装置测量弹簧的劲度系数。
将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧。弹簧自然悬挂，待弹簧静止时，读出弹簧长度，记为
；弹簧下端挂上砝码盘时，读出弹簧长度，记为
；在砝码盘中每次增加一个10g 的砝码，弹簧长度依
次记为至
，数据如下表：
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
代表符号
数值（cm）
24.35
27.35
29.35
31.33
33.36
35.35
37.37
39.35
(1)由表中数据可以看出，所用刻度尺的最小分度为 （选“1mm”或“0.1mm”）；
(2)如图是根据表中数据做图像，纵轴是砝码的质量，横轴是弹簧长度与 的差值（填“
”或“
”）；
(3)通过图像可得弹簧的劲度系数为 N/m（取重力加速度
）
9．实验小组利用图甲所示装置探究弹力与弹簧形变量的关系。重物放在水平放置的电子秤上面，轻质弹
簧一端与重物相连，另一端与跨过处于同一水平高度的两个光滑定滑轮的细线的
端相连，调整滑轮1 的
位置，使其下方的细线处于竖直状态。初始时，细线各部分均伸直但无张力，滑轮2 的右侧竖直固定一刻
度尺，调整刻度尺的高度，使其零刻度线恰与细线
端点对齐。现缓慢竖直向下拉端点
，分别记录端点
移动的距离
及对应的电子秤的示数
，如下表所示。
5
10
15
20
25
30
3.5
3.0
2.4
2.0
1.5
1.0
(1)以电子秤的示数
为纵轴，端点
移动的距离
为横轴建立的坐标系，如图乙所示，请在坐标系中描点
画出
图像 。
(2)小组查得当地的重力加速度
，据画出的
图像可以求得弹簧的劲度系数
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（结果取整数），重物的质量
（结果保留一位小数）。
(3)若拉动端点
时偏离了竖直方向，则弹簧劲度系数的测量值与其真实值相比将 （填“偏大”“偏
小”或“相等”）。
10．在“探究弹力与弹簧伸长的关系，并测定弹簧的劲度系数”的实验中，实验装置如图所用的每个钩码
的重力相当于对弹簧提供了向右恒定的拉力。实验时先测出不挂钩码时弹簧的自然长度，再将5 个钩码逐
个挂在绳子的下端，每次测出相应的弹簧总长度。
(1)有一个同学通过以上实验测量后把6 组数据描点在如坐标图中，请作出
图线 ；
(2)由此图线可得出的结论是 ，该弹簧的原长为
，劲度系数k＝
；
(3)试根据以上该同学的实验情况，请你帮助他设计一个记录实验数据的表格 ；(不必填写其实验测
得的具体数据)
(4)该同学实验时，把弹簧水平放置与弹簧悬挂放置相比较；
优点在于：
缺点在于： 。
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

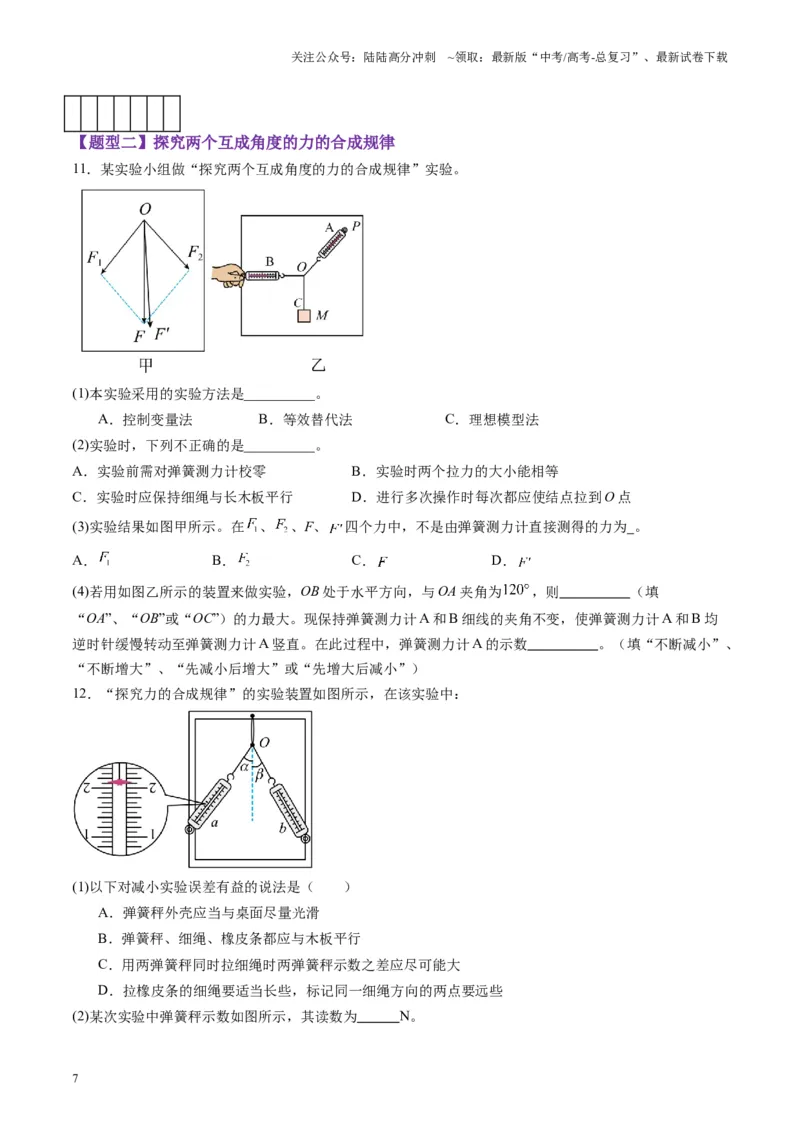

【题型二】探究两个互成角度的力的合成规律
11．某实验小组做“探究两个互成角度的力的合成规律”实验。
(1)本实验采用的实验方法是__________。
A．控制变量法
B．等效替代法
C．理想模型法
(2)实验时，下列不正确的是__________。
A．实验前需对弹簧测力计校零
B．实验时两个拉力的大小能相等
C．实验时应保持细绳与长木板平行
D．进行多次操作时每次都应使结点拉到O 点
(3)实验结果如图甲所示。在
、
、F、
四个力中，不是由弹簧测力计直接测得的力为 。
A．
B．
C．
D．
(4)若用如图乙所示的装置来做实验，OB 处于水平方向，与OA 夹角为
，则 （填
“OA”、“OB”或“OC”）的力最大。现保持弹簧测力计A 和B 细线的夹角不变，使弹簧测力计A 和B 均
逆时针缓慢转动至弹簧测力计A 竖直。在此过程中，弹簧测力计A 的示数 。（填“不断减小”、
“不断增大”、“先减小后增大”或“先增大后减小”）
12．“探究力的合成规律”的实验装置如图所示，在该实验中：
(1)以下对减小实验误差有益的说法是（ ）
A．弹簧秤外壳应当与桌面尽量光滑
B．弹簧秤、细绳、橡皮条都应与木板平行
C．用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大
D．拉橡皮条的细绳要适当长些，标记同一细绳方向的两点要远些
(2)某次实验中弹簧秤示数如图所示，其读数为 N。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

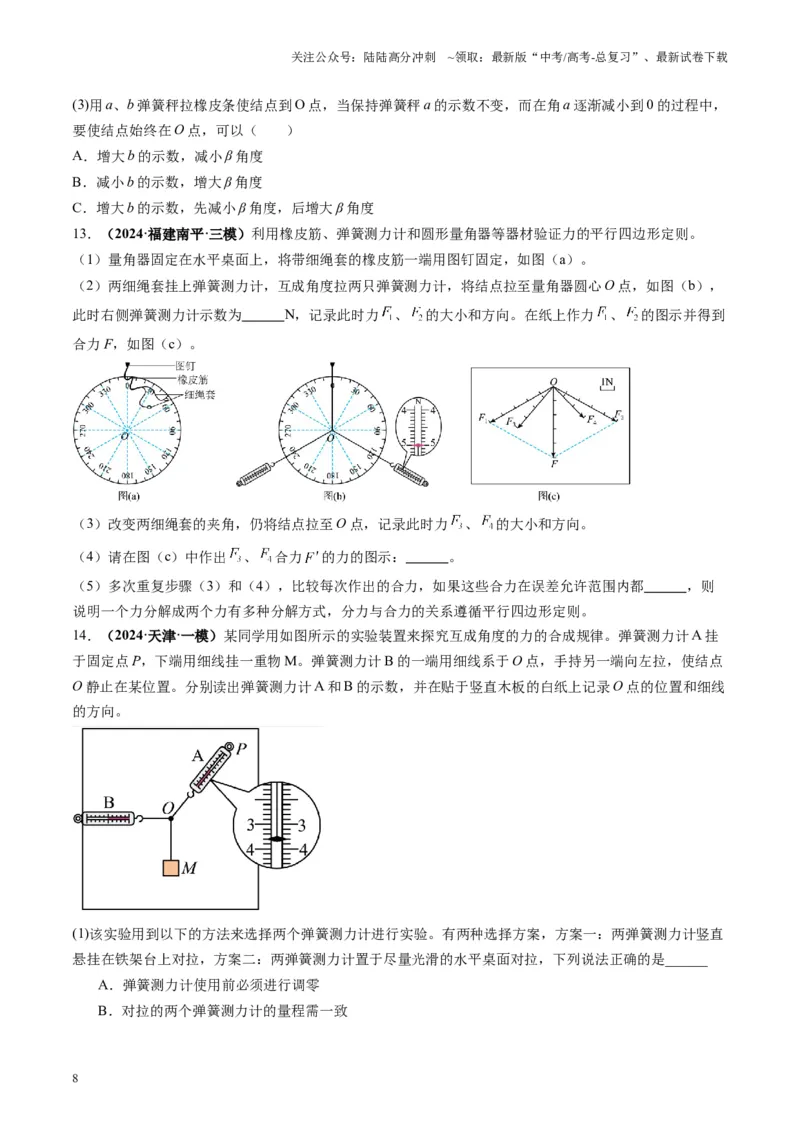

(3)用a、b 弹簧秤拉橡皮条使结点到O 点，当保持弹簧秤a 的示数不变，而在角a 逐渐减小到0 的过程中，
要使结点始终在O 点，可以（ ）
A．增大b 的示数，减小β 角度
B．减小b 的示数，增大β 角度
C．增大b 的示数，先减小β 角度，后增大β 角度
13．（2024·福建南平·三模）利用橡皮筋、弹簧测力计和圆形量角器等器材验证力的平行四边形定则。
（1）量角器固定在水平桌面上，将带细绳套的橡皮筋一端用图钉固定，如图（a）。
（2）两细绳套挂上弹簧测力计，互成角度拉两只弹簧测力计，将结点拉至量角器圆心O 点，如图（b），
此时右侧弹簧测力计示数为 N，记录此时力
、
的大小和方向。在纸上作力
、
的图示并得到
合力F，如图（c）。
（3）改变两细绳套的夹角，仍将结点拉至O 点，记录此时力
、
的大小和方向。
（4）请在图（c）中作出
、
合力
的力的图示： 。
（5）多次重复步骤（3）和（4），比较每次作出的合力，如果这些合力在误差允许范围内都 ，则
说明一个力分解成两个力有多种分解方式，分力与合力的关系遵循平行四边形定则。
14．（2024·天津·一模）某同学用如图所示的实验装置来探究互成角度的力的合成规律。弹簧测力计A 挂
于固定点P，下端用细线挂一重物M。弹簧测力计B 的一端用细线系于O 点，手持另一端向左拉，使结点
O 静止在某位置。分别读出弹簧测力计A 和B 的示数，并在贴于竖直木板的白纸上记录O 点的位置和细线
的方向。
(1)该实验用到以下的方法来选择两个弹簧测力计进行实验。有两种选择方案，方案一：两弹簧测力计竖直
悬挂在铁架台上对拉，方案二：两弹簧测力计置于尽量光滑的水平桌面对拉，下列说法正确的是______
A．弹簧测力计使用前必须进行调零
B．对拉的两个弹簧测力计的量程需一致
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．若方案一的两弹簧测力计读数相等，则可正常使用
D．若方案二的两弹簧测力计读数相等，则可正常使用
(2)本实验用的弹簧测力计示数的单位为N，图中A 的示数为 N。
(3)下列必要的实验要求是______。（请填写选项前对应的字母）
A．应测量重物M 所受的重力
B．弹簧测力计B 的拉力尽可能大
C．细线方向应与木板平面平行
D．改变拉力，进行多次实验，每次都要使O 点静止在同一位置

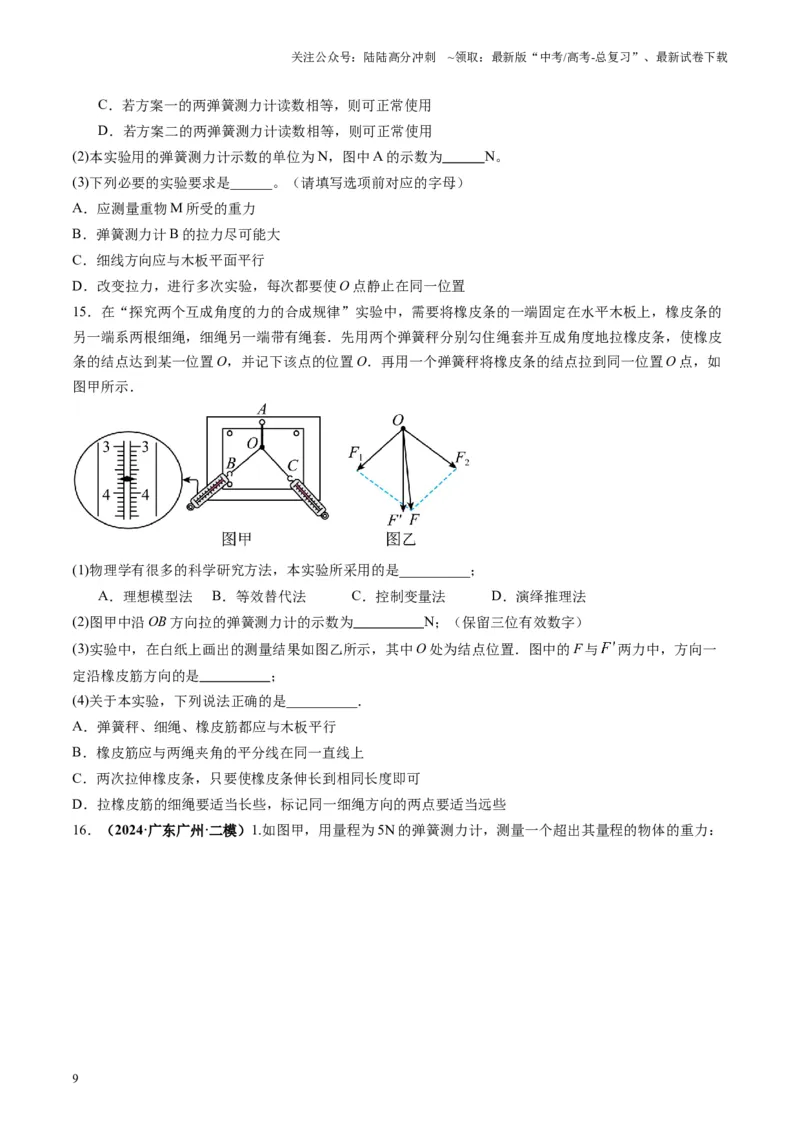

15．在“探究两个互成角度的力的合成规律”实验中，需要将橡皮条的一端固定在水平木板上，橡皮条的
另一端系两根细绳，细绳另一端带有绳套．先用两个弹簧秤分别勾住绳套并互成角度地拉橡皮条，使橡皮
条的结点达到某一位置O，并记下该点的位置O．再用一个弹簧秤将橡皮条的结点拉到同一位置O 点，如
图甲所示．
(1)物理学有很多的科学研究方法，本实验所采用的是__________；
A．理想模型法
B．等效替代法
C．控制变量法
D．演绎推理法
(2)图甲中沿OB 方向拉的弹簧测力计的示数为 N；（保留三位有效数字）
(3)实验中，在白纸上画出的测量结果如图乙所示，其中O 处为结点位置．图中的F 与
两力中，方向一
定沿橡皮筋方向的是 ；
(4)关于本实验，下列说法正确的是__________．
A．弹簧秤、细绳、橡皮筋都应与木板平行
B．橡皮筋应与两绳夹角的平分线在同一直线上
C．两次拉伸橡皮条，只要使橡皮条伸长到相同长度即可
D．拉橡皮筋的细绳要适当长些，标记同一细绳方向的两点要适当远些
16．（2024·广东广州·二模）1.如图甲，用量程为5N 的弹簧测力计，测量一个超出其量程的物体的重力：
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）将表面印有等距圆环的白纸固定在竖直放置的木板上；
（2）三根细线分别与弹簧测力计一端、一个图钉、待测重物相连，弹簧测力计的另一端固定，通过改变
图钉在木板的位置调节细线OB，使细线的结点O 与圆环的圆心位置重合；
（3）标出OA、OB、OC 的拉力方向，记录弹簧测力计的读数 N；
（4）①根据共点力平衡条件和平行四边形定则，用“力的图示”在图乙中作出OA、OB 拉力的合力
；
②由作图结果可得重物的重力为 N（结果保留一位小数）。
17．（2024·广东·二模）小明在探究“两个互成角度的力的合成规律”时，用到两根相同的橡皮筋、木板、
白纸、笔、图钉、细线和刻度尺。请帮助他完善以下步骤。
（1）如图甲所示，先把两根橡皮筋
和细绳
的一端连接，结点记为
。
（2）用刻度尺测量橡皮筋
的原长，记为
。
（3）如图乙所示，在木板上固定白纸，在白纸上的
点固定橡皮筋
的上端，用手拉动橡皮筋
的自由端，
记录此时橡皮筋
的长度
和结点
的位置。
（4）如图丙所示，左手拉动橡皮筋
的自由端，右手拉动细线
，使得
点两次位置重合，记录此时橡皮
筋
的长度
和 。
（5）把橡皮筋
和细线
互换位置再拉动，使 ，记录 。
（6）根据胡克定律可知，橡皮筋
的弹力大小和形变是成正比，以形变量的大小作为弹力
、
及
，
根据记录的信息作出平行四边形，比较对角线
与
的大小和方向是否大致相同，从而判断两个互成角度
的力的合成是否遵循平行四边形定则。
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
18．在“探究两个互成角度的力的合成规律”的实验中。
步骤一：如图甲（a），轻质小圆环挂在橡皮条的一端，另一端固定，橡皮条的长度为GE。
步骤二：在图甲（b）中，用手通过两个弹簧测力计共同拉动小圆环。小圆环受到拉力
、
的共同作用，
处于O 点，橡皮条伸长的长度为EO。
步骤三：撤去
、
，改用一个力
单独拉住小圆环，如图甲（c）仍使它处于O 点。
(1)如下图所示，实验中需要的器材有 ；
(2)关于此实验的操作，下列说法正确的是 ；
A．测力计可以直接钩住小圆环进行实验
B．实验过程中，测力计外壳不能与木板有接触
C． 完成步骤三后重复实验再次探究时，小圆环的位置可以与前一组实验不同
D．为了减小误差，两个测力计的夹角越大越好
(3)弹簧测力计的示数如图乙所示，读数为 N。
(4)做实验时，根据测量结果在白纸上画出，如图丙所示，
和
为两个分力，请在答题纸上通过作平行四
边形的方法求出合力为 N。
19．某同学利用如图所示的装置来探究两个互成角度的力的合成规律：在竖直木板上贴上白纸，固定两个
光滑的滑轮A 和B，将绳子打一个结点O，每个钩码的重力都相等，当系统达到平衡时，根据钩码个数读
出三段绳子的拉力大小
、
和
。回答下列问题：
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)改变钩码个数，实验能完成的是 。
A．钩码的个数
，
B．钩码的个数
，
C．钩码的个数
D．钩码的个数
，
，
(2)在拆下钩码和绳子前，最重要的一个步骤是 。
A．标记结点O 的位置，并记录
三段绳子的方向
B．测量出
三段绳子的长度
C．用量角器量出三段绳子之间的夹角
D．用弹簧测力计测出钩码的重力
(3)在作图时，你认为图中图 是正确的（填“甲”或“乙”）。
20．某同学学习“力的合成与分解”后，利用实验室的器材设计了如图（a）所示的实验装置进行“验证
力的平行四边形定则”实验，量角器竖直放置，结点O 与量角器的中心点在同一位置。
(1)关于该实验，下列说法正确的是__________。（填正确答案标号）
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．需要测量重物c 的重力
B．弹簧测力计的重力对细线上拉力的测量有影响
C．连接结点O 的三根细线必须等长
D．弹簧测力计必须与量角器平行
(2)某次测量时，弹簧测力计a 的示数如图（b）所示，单位为N，则读数为 N。
(3)弹簧测力计a 对准60°刻度，弹簧测力计b 对准180°刻度，保持两弹簧测力计间的夹角不变，绕O 点顺
时针缓慢旋转至a 水平，则弹簧测力计a 的示数 ，弹簧测力计b 的示数 。（均选填
“一直增大”“一直减小”“先增大后减小”或“先减小后增大”）
1．某同学设计了实验验证力的平行四边形定则，实验步骤如下：①用天平测得物块A 的质量为m，②如
图甲两根竖直杆相距为D，用长为L 的不可伸长的轻绳，穿过光滑的轻质动滑轮，动滑轮下端连接物体
A，轻绳两端分别固定在杆上P、Q 两点，在轻绳的左端连接力传感器，力传感器的重力忽略不计。改变
物块A 的质量m，记录力传感器的示数F，重力加速度为g。
（1）要验证力的平行四边形定则，力传感器的示数F 与物块A 的质量m 满足关系式 （用题中给出
的物理量表示）。
（2）轻绳的Q 端沿杆向上移动到Q'，力传感器的示数 （填“变大”“变小”或“不变”）。
（3）某同学改变物块A 的质量，作F－m 的图像，如图乙，图像的斜率为k，但是他忘记了记录间距D 的
大小，可否利用图乙和已知物理量求出D？并说明原因： （L，k，g 已知）。
2．甲、乙、丙三个实验小组进行验证力的平行四边形定则的实验，甲实验小组用如图1 所示装置进行实验，
其中A 为固定橡皮筋的图钉，O 为橡皮筋与细绳的结点，OB 和OC 为细绳。
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）某次实验中两弹簧测力计拉力及两个拉力的合力F 的示意图如图2 所示，
为一个弹簧测力计拉橡
皮筋时的拉力。如果没有操作失误，则图2 中的F 与
两力中，方向一定沿AO 方向的是 。
（2）关于实验操作，下列步骤中必要的是 。
A．实验前要用力拉弹簧测力计挂钩，检查指针能否达到最大量程处
B．实验前要将两只弹簧测力计竖直互钩对拉，检查两弹簧测力计读数是否相同
C．两分力的夹角应取90°较好，便于之后运算中采用勾股定理以验证平行四边形定则
D．拉力方向应与木板平面平行，且两个分力的值要适当大些
（3）若实验中，两个分力的夹角为
，合力为F，F 与
的关系图像如图3 所示。已知这两分力大小不变，
则任意改变这两个分力的夹角，能得到的合力大小的变化范围是 。
（4）乙实验小组接着进行了如图4 所示的实验，一竖直木板上固定白纸，白纸上附有角度刻度线，弹簧测
力计a 和b 连接细线系于O 点，其下端用细线挂一重物Q，使结点O 静止在角度刻度线的圆心位置。分别
读出弹簧测力计a 和b 的示数，并在白纸上记录拉线的方向。则图中弹簧测力计a 的示数为
N；弹簧测力计a、b 均绕O 点顺时针缓慢转动，且保持两弹簧测力计间的夹角不变，直到弹簧测力计a 方
向水平为止，此过程中弹簧测力计a 的示数会 ，弹簧测力计b 的示数会 （后两空
选填“变大”、“不变”、“变小”、“先变大后变小”或“先变小后变大”）。
（5）丙实验小组进行了图5、6 的实验，先用5 个钩码拉弹簧使之伸长至某个位置
，并记录，如图5；
然后再用两组钩码（一组3 个钩码，一组4 个钩码）拉伸弹簧，如图6.每个钩码质量均相同，两次实验弹
簧均处于水平。
①完成该实验最关键的步骤是 ；
②如果该实验中“力的平行四边形定则”得到验证，则图6 中的
和
（绳子与竖直方向夹角）满足
。
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
3．（2023·河北石家庄·二模）某同学利用如图甲所示装置做“探究两个互成角度的力的合成规律”的实验。
实验步骤如下：
①将力传感器 P 通过一根轻质细绳提起重物保持静止，记下 P 的示数 F；
②将力传感器P、Q 分别固定在左右两侧杆上，与 P、Q 相连的两根轻质细绳OA、OB 连接的结点O 处用
轻绳OC 系上同一重物。系统静止后，记下O 点位置，P、Q 的示数
，
及三细绳的方向OA、OB、
OC；
③在白纸上从 O 点沿OC 反向延长做有向线段
，以
为对角线做平行四边形
如图乙所示。
用毫米刻度尺测出线段
、
、
的长度分别为
④调整力传感器 Q 的位置，重复以上步骤。
回答下列问题：
（1）下列做法有利于减小实验误差的是 。
A．调整力传感器 Q 的位置时，必须保证结点 O 的位置不变
B．两侧杆必须用铅垂线调整为竖直放置，不能左右倾斜
C．记录细绳方向时，选取相距较远的两点
D．两个细绳间夹角适当大一些
（2）在误差允许的范围内，若l1、l2、l 与F1、F2、F 满足关系式 ，则能够证明力的合成遵循平行
四边形定则。
（3）某次实验中，若平衡时两细绳OA、OB 互相垂直，保持 OB 绳和结点O 的位置不动，取下力传感
器P，将细绳 OA 绕O 点在纸面内顺时针转动一小角度，此过程中 OA 绳的拉力 （选填“变
大”“变小”或“不变”）。
4．某学习小组利用如图所示的实验装置来验证“力的平行四边形定则”。一竖直木板上固定白纸，白纸
上附有角度刻度线。弹簧测力计a 和b 连接细线系于O 点，其下端用细线挂一重物Q，使结点O 静止在角
度刻度线的圆心位置。分别读出弹簧测力计a 和b 的示数，并在白纸上记录O 点的位置和拉线的方向。
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）图中弹簧测力计a 的示数为 N。
（2）关于实验下列说法正确的是 。（请填写选项前对应的字母）
A．应测量重物Q 所受的重力
B．弹簧测力计a、b 通过细线对O 点作用力的合力就是重物Q 的重力
C．连接弹簧测力计a、b 以及重物Q 的细线不必等长，但三根细线应与木板平行
D．改变拉力，进行多次实验，每次都要使Ｏ点静止在同一位置
（3）弹簧测力计a、b 均绕O 点顺时针缓慢转动，且保持两弹簧测力计间的夹角不变，直到弹簧测力计a
方向水平为止，此过程中弹簧测力计a 的示数会 、弹簧测力计b 的示数会 。（填“变大”、
“不变”、“变小”、“先变大后变小”、“先变小后变大”）
5．2020 年12 月8 日，中尼两国共同宣布了珠穆朗玛峰的最新高度为海拔8848.86 米，此次珠峰高度测量
使用了重力仪、超长距离测距仪等一大批国产现代测量设备。重力仪的内部包含了由弹簧组成的静力平衡
系统。为测量弹簧劲度系数，探究小组设计了如下实验，实验装置如图1 所示，角度传感器固定在可转动
的“T”形竖直螺杆上端，可显示螺杆转过的角度。“T”形螺杆中部套有螺母，螺母上固定力传感器。所测
弹簧上端挂在力传感器上，下端固定在铁架台底座上，力传感器可显示弹簧弹力大小。“T”形螺杆转动时，
力传感器会随着“T”形螺杆旋转而上下平移，弹簧长度随之发生变化。
（1）该探究小组操作步骤如下：
①旋转螺杆使弹簧初始长度等于原长，对应的角度传感器示数调为0；
②旋转“T”形螺杆使弹簧长度增加，记录力传感器示数
及角度传感器示数
；
③多次旋转“T”形螺杆，重复步骤②的操作，记录多组对应
、
值；
④用所测数据作出
图像。图2 已描出5 个点，请在图中画出图像 。
（2）若螺杆的螺距（螺杆转动一周杆沿轴线前进的距离）为
，则角度传感器示数为
时弹簧的伸
长量
。
（3）由
图像可知弹力
与弹簧的伸长量 成正比（填“
”、“
”、“
”），结合图像算
出弹簧的劲度系数
。
6．英国物理学家胡克发现，金属丝或金属杆在弹性限度内的伸长与拉力成正比，这就是著名的胡克定律．
这个发现为后人对材料的研究奠定了重要的基础．现有一根用新材料制成的金属杆，长为4m，横截面积
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
为0.8cm2，设计要求它受到拉力后的伸长不超过原长的1/1000，由于这一拉力很大，杆又较长，直接测量
有困难，就选用同种材料制成样品进行测试，通过测试取得的数据如下：
(1)根据测试结果，推导出线材伸长量x 与材料的长度L、材料的横截面积S 与拉力F 的函数关系为 ．
(2)在寻找上述关系中，你运用哪种科学研究方法？ .
(3)通过对样品的测试，求出新材料制成的金属细杆能承受的最大拉力约 ．
7．建筑、桥梁工程中所用的金属材料（如钢筋钢梁等）在外力作用下会伸长，其伸长量不仅与和拉力的
大小有关，还和金属材料的横截面积有关。人们发现对同一种金属，其所受的拉力与其横截面积的比值跟
金属材料的伸长量与原长的比值的比是一个常数，这个常数叫做杨氏模量。用E 表示，即：E=
；某
同学为探究其是否正确，根据下面提供的器材：不同粗细不同长度的同种金属丝、不同质量的重物、螺旋
测微器、 游标卡尺、米尺、天平、固定装置等。设计的实验如图所示。
该同学取一段金属丝水平固定在固定装置上，将一重物挂在金属丝的中点，其中点发生了一个微小下移h
（横截面面积的变化可忽略不计）。用螺旋测微器测得金属丝的直径为D；用游标卡尺测得微小下移量为
h；用米尺测得金属丝的原长为2L；用天平测出重物的质量m（不超量程）。用游标卡尺测长度时如下图，
右图是左图的放大图（放大快对齐的那一部分），读数是 。
以上测量量的字母表示该金属的杨氏模量的表达式为： E = 。
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
18
