2024 高考二轮复习二十五讲
第20 讲、电学实验
第一部分 织网点睛，纲举目张
1．游标卡尺和螺旋测微器的读数
(1)游标卡尺的读数
游标尺
精确度/
mm
测量结果(游标尺上第n 条
刻度线与主尺上的某刻度线
对齐时)/mm
刻度格数
刻度总长
度/mm
每小格与
1 毫米
差/mm
10
9
0.1
0.1
主尺上读的毫米数＋0.1n
20
19
0.05
0.05
主尺上读的毫米数＋0.05n
50
49
0.02
0.02
主尺上读的毫米数＋0.02n
(2)螺旋测微器的读数
测量值＝固定刻度读数＋可动刻度读数(含估读)×0.01，单位为mm。
(3)读数的三点注意
①螺旋测微器读数时要估读，以毫米为单位，小数点后必须为3 位，同时注意固定刻
度上的半刻度线是否露出。
②游标卡尺不估读，以毫米为单位，10 分度卡尺读数结果小数点后只有1 位；20 分度
和50 分度卡尺读数结果小数点后有2 位。
③注意题目要求的单位是否为mm，若不是则要先以mm 为单位读数，然后再换算为
题目要求的单位。
2．电流表和电压表的读数规则
量程
精确度
读数规则
电流表0～3 A
0.1 A
与刻度尺一样，采用估读，读数规则较简单，
只需要精确值后加一估读数即可
电压表0～3 V
0.1 V
电流表0～0.6 A
0.02 A
估读位与最小刻度在同一位，采用估读
电压表0～15 V
0.5 V
估读位与最小刻度在同一位，采用估读
1．多用电表的读数
电流表、电压表的刻度是均匀的，读数时应注意量程；欧姆表的刻度是不均匀的，读
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
数时应注意乘倍率。
2．使用多用电表的六个注意事项
(1)电流的流向：由于使用多用电表时不管测量什么，电流都要从电表的“＋”插孔(红
表笔)流入，从“－”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接
的是黑表笔，负极接的是红表笔。
(2)要区分“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置，用
表盘下边中间的指针定位螺丝调整；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，
用欧姆调零旋钮调整。
(3)测电阻时每变换一次挡位，都要重新进行欧姆调零。
(4)选倍率：测量前应根据估计阻值选用适当的挡位。由于欧姆挡的刻度不均匀，使用
欧姆挡测电阻时，指针偏转过大或过小都有较大误差，通常只使用表盘中间的一段刻度范
围。
(5)测电阻时要将电阻与其他元件断开。测电阻时不要用手接触多用电表的表笔。
(6)多用电表使用完毕应将选择开关旋至“OFF”挡或交流电压最高挡。
1．实验器材的选择
(1)电源的选择：一般根据待测电阻的额定电流或额定电压选择符合需要的直流电源。
(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待
测电流的最大电流值选择电流表；电表的指针摆动的幅度较大，一般应使指针能达到半偏
左右。
2．电流表内接法与外接法的选择
比较
项目
电流表内接法
电流表外接法
电路
误差
原因
由于电流表内阻的分压作用，
电压表测量值偏大
由于电压表内阻的分流作用，电
流表测量值偏大
测量
结果
R 测＝＝RA＋Rx＞Rx
电阻的测量值大于真实值
R 测＝＝·Rx＜Rx
电阻的测量值小于真实值
适用
条件
Rx≫RA，大电阻
Rx≪RV，小电阻
3.分压电路与限流电路的选择
以小控大用分压，相差无几用限流，即当滑动变阻器的阻值较小时，常采用分压电路；
当滑动变阻器的阻值与负载相差不大时，常采用限流电路。另外，必须采用分压电路的情
况有三种：①要求电压从零开始变化；②滑动变阻器太小，不能起到限流的作用；③要求
获取有区分度的多组数据。若两种电路均可，则采用限流式，因为限流式损耗功率小。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
高考对于电学元件特性曲线的考查并不局限于小灯泡，有时也会考查电源的伏安特性
曲线，两者也经常结合起来考查小灯泡或电源实际功率的求解。对于描绘小灯泡的伏安特
性曲线实验，其实验原理和设计思路为：
1．实验原理
在纯电阻电路中，电阻两端的电压与通过电阻的电流是线性关系，但在实际电路中，
由于各种因素的影响，IU 图像不再是一条直线。读出若干组小灯泡两端的电压U 和电流I
的读数，然后在坐标纸上以I 为纵轴、以U 为横轴画出IU 图线。
2．设计思路
1．测量电源电动势和内阻的三种常用方案
方案
伏安法
伏阻法
安阻法
原理
E＝U＋Ir
E＝U＋r
E＝IR＋Ir
电路图
关系式
U＝E－Ir
＝＋
＝＋
图像
纵轴截距：E
斜率大小：r
纵轴截距：
斜率：
纵轴截距：
斜率：
误差分析
E 测＜E 真
r 测＜r 真
E 测＝E 真
r 测＞r 真
E 测＜E 真
r 测＜r 真
E 测＝E 真
r 测＞r 真
2．定值电阻在电路设计中的三种作用
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
第二部分 实战训练，高考真题演练
1. （2023 高考全国甲卷）（5 分）某同学用伏安法测绘一额定电压为6V、额定功率为3W
的小灯泡的伏安特性曲线，实验所用电压表内阻约为6kΩ，电流表内阻约为1.5Ω，实验中
有图（a）和（b）两个电路供选择。
（1）实验中得到的电流I 和电压U 的关系曲线如图（c）所示，该同学选择的电路为图
（填“
a ”或“
b ”）
（2）若选择另一电路图进行实验，在答题卡所给图上画出实验中应得到的关系曲线的示意
图。
2 （10 分）. （2023 高考全国乙卷）一学生小组测量某金属丝（阻值约十几欧姆）的电阻
率。现有实验器材：螺旋测微器、米尺、电源E、电压表（内阻非常大）、定值电阻
（阻值
）、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干。图
（a）是学生设计的实验电路原理图。完成下列填空：
（1）实验时，先将滑动变阻器R 接入电路的电阻调至最大，闭合S
（2）将K 与1 端相连，适当减小滑动变阻器R 接入电路的电阻，此时电压表读数记为
，
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
然后将K 与2 端相连，此时电压表读数记为
。由此得到流过待测金属丝的电流
I=_______，金属丝的电阻
_____.（结果均用
、
、
表示）
（3）继续微调R，重复（2）的测量过程，得到多组测量数据，如下表所示：
（
）
0.57
0.71
0.85
1.14
1.43
（
）
0.97
1 21
1.45
1.94
2.43
（4）利用上述数据，得到金属丝的电阻
。
（5）用米尺测得金属丝长度
。用螺旋测微器测量金属丝不同位置的直径，
某次测量的示数如图（b）所示，该读数为
______mm。多次测量后，得到直径的平均
值恰与d 相等。
（6）由以上数据可得，待测金属丝所用材料的电阻率
______
。（保留2
位有效数字）
3. （2023 高考山东高中学业水平等级考试） 电容储能已经在电动汽车，风、光发电、脉
冲电源等方面得到广泛应用。某同学设计图甲所示电路，探究不同电压下电容器的充、放
电过程，器材如下：
电容器C（额定电压
，电容标识不清）；
电源E（电动势
，内阻不计）；
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电阻箱
（阻值
）；
滑动变阻器
（最大阻值
，额定电流
）；
电压表V（量程
，内阻很大）；
发光二极管
，开关
，电流传感器，计算机，导线若干。
回答以下问题：
（1）按照图甲连接电路，闭合开关
，若要升高电容器充电电压，滑动变阻器滑片应向
___________端滑动（填“a”或“b”）。
（2）调节滑动变阻器滑片位置，电压表表盘如图乙所示，示数为___________V（保留1
位小数）。
（3）继续调节滑动变阻器滑片位置，电压表示数为
时，开关
掷向1，得到电容器
充电过程的
图像，如图丙所示。借鉴“用油膜法估测油酸分子的大小”实验中估算油膜
面积的方法，根据图像可估算出充电结束后，电容器存储的电荷量为___________C（结果
保留2 位有效数字）。
（4）本电路中所使用电容器的电容约为___________F（结果保留2 位有效数字）。
（5）电容器充电后，将开关
掷向2，发光二极管___________（填“
”或“
”）闪光。
4. （2023 高考湖北卷） 某实验小组为测量干电池的电动势和内阻，设计了如图（a）所示
电路，所用器材如下：
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电压表（量程
，内阻很大）；
电流表（量程
）；
电阻箱（阻值
）；
干电池一节、开关一个和导线若干。
（1）根据图（a），完成图（b）中的实物图连线__________。
（2）调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的
电流表示数I 和电压表示数U。根据记录数据作出的
图像如图（c）所示，则干电池
的电动势为__________V（保留3 位有效数字）、内阻为__________
（保留2 位有效数
字）。
（3）该小组根据记录数据进一步探究，作出
图像如图（d）所示。利用图（d）中图
像的纵轴截距，结合（2）问得到的电动势与内阻，还可以求出电流表内阻为__________
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（保留2 位有效数字）。
（4）由于电压表内阻不是无穷大，本实验干电池内阻的测量值__________（填“偏大”或
“偏小”）。
5. （2023 高考选择性考试辽宁卷）导电漆是将金属粉末添加于特定树脂原料中制作而成的
能导电的喷涂油漆。现有一根用导电漆制成的截面为正方形的细长样品（固态），某同学
欲测量其电阻率，设计了如图（a）所示的电路图，实验步骤如下：
a．测得样品截面的边长a = 0.20cm；
b．将平行排列的四根金属探针甲、乙、丙、丁与样品接触，其中甲、乙、丁位置固定，丙
可在乙、丁间左右移动；
c．将丙调节至某位置，测量丙和某探针之间的距离L；
d．闭合开关S，调节电阻箱R 的阻值，使电流表示数I = 0.40A，读出相应的电压表示数
U，断开开关S；
e．改变丙的位置，重复步骤c、d，测量多组L 和U，作出U—L 图像如图（b）所示，得
到直线的斜率k。
回答下列问题：
（1）L 是丙到___________（填“甲”“乙”或“丁”）的距离；
（2）写出电阻率的表达式ρ = ___________（用k、a、I 表示）；
（3）根据图像计算出该样品的电阻率ρ = ___________Ω∙m（保留两位有效数字）。

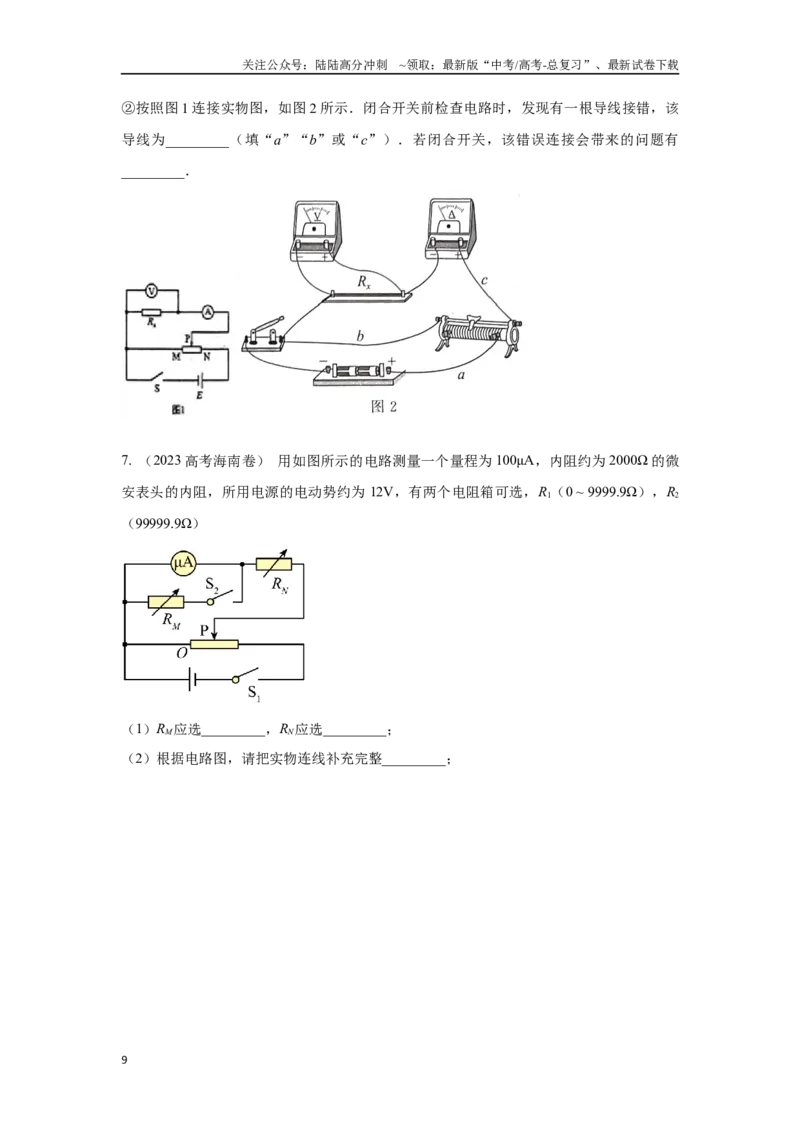

6.（2）采用图1 所示的电路图来测量金属丝
的电阻率．
①实验时，闭合开关S 前，滑动变阻器的滑片P 应处在_________（填“M”或“N”）端．
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
②按照图1 连接实物图，如图2 所示．闭合开关前检查电路时，发现有一根导线接错，该
导线为_________（填“a”“b”或“c”）．若闭合开关，该错误连接会带来的问题有
_________．
7. （2023 高考海南卷） 用如图所示的电路测量一个量程为100μA，内阻约为2000Ω 的微
安表头的内阻，所用电源的电动势约为12V，有两个电阻箱可选，R1（0 ~ 9999.9Ω），R2
（99999.9Ω）
（1）RM应选_________，RN应选_________；

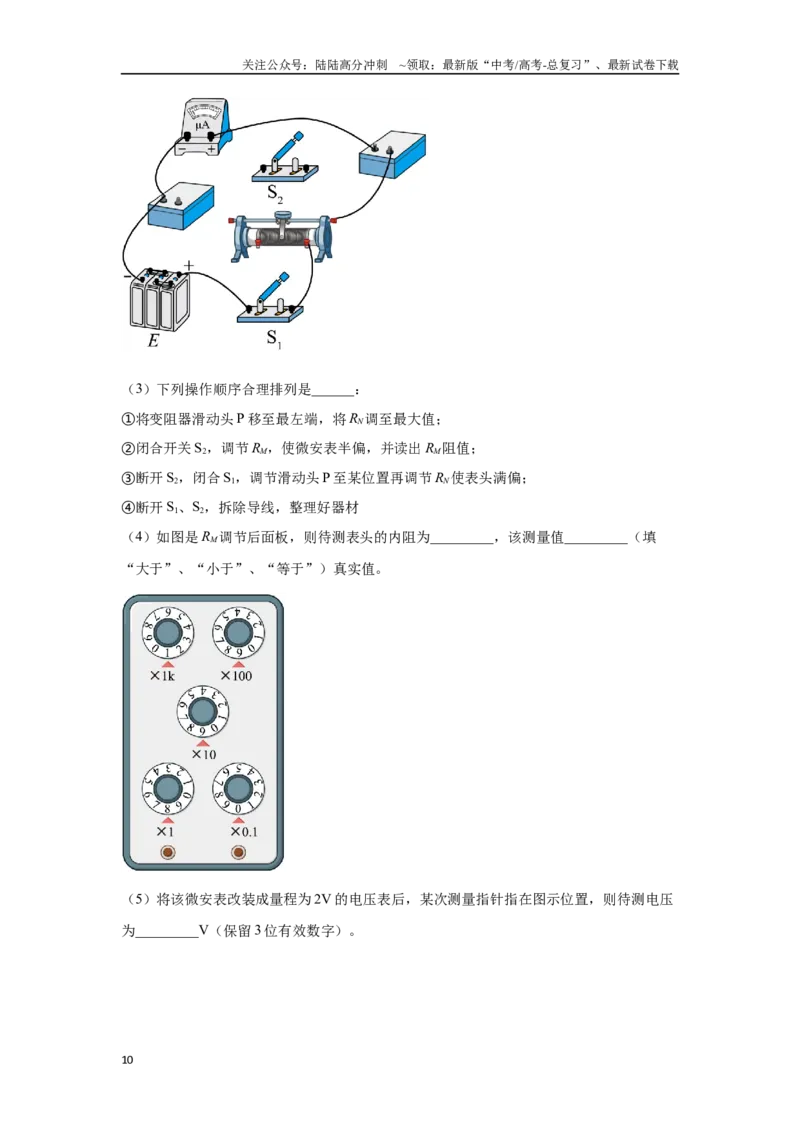

（2）根据电路图，请把实物连线补充完整_________；
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（3）下列操作顺序合理排列是______：
①将变阻器滑动头P 移至最左端，将RN调至最大值；
②闭合开关S2，调节RM，使微安表半偏，并读出RM阻值；
③断开S2，闭合S1，调节滑动头P 至某位置再调节RN使表头满偏；
④断开S1、S2，拆除导线，整理好器材
（4）如图是RM调节后面板，则待测表头的内阻为_________，该测量值_________（填
“大于”、“小于”、“等于”）真实值。
（5）将该微安表改装成量程为2V 的电压表后，某次测量指针指在图示位置，则待测电压
为_________V（保留3 位有效数字）。
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（6）某次半偏法测量表头内阻的实验中，S2断开，电表满偏时读出RN值，在滑动头P 不
变，S2闭合后调节电阻箱RM，使电表半偏时读出RM，若认为OP 间电压不变，则微安表内
阻为_________（用RM、RN表示）
8．（2023 全国高考新课程卷）（6 分）在“观察电容器的充、放电现象”实验中，所用器
材如下：电池、电容器、电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀双
掷开关以及导线若干。
图（a） 图（b）
（1）用多用电表的电压挡检测电池的电压。检测时，红表笔应该与电池的________（填
“正极”或“负极”）接触。
（2）某同学设计的实验电路如图（a）所示。先将电阻箱的阻值调为R，将单刀双掷开关S
与“1”端相接，记录电流随时间的变化。电容器充电完成后，开关S 再与“2”端相接，
相接后小灯泡亮度变化情况可能是________。（填正确答案标号）
A．迅速变亮，然后亮度趋于稳定
B．亮度逐渐增大，然后趋于稳定
C．迅速变亮，然后亮度逐渐减小至熄灭
（3）将电阻箱的阻值调为
，再次将开关S 与“1”端相接，再次记录电流随
时间的变化情况。两次得到的电流I 随时间t 变化如图（b）中曲线所示，其中实线是电阻
箱阻值为________（填“R1”或“R2”）时的结果，曲线与坐标轴所围面积等于该次充电
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
完成后电容器上的________（填“电压”或“电荷量”）。
9．（2023 年6 月高考浙江选考科目）（5 分）在“测量干电池的电动势和内阻”实验中
（1）部分连线如图1 所示，导线a 端应连接到________（选填“A”、“B”、“C”或
“D”）接线柱上。正确连接后，某次测量中电压表指针位置如图2 所示，其示数为
________V。
（2）测得的7 组数据已标在如图3 所示U-I 坐标系上，用作图法求干电池的电动势
________V 和内阻
________Ω。（计算结果均保留两位小数）
10．（2023 年6 月高考浙江选考科目）（2 分）以下实验中，说法正确的是________（多
选）。
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．“观察电容器的充、放电现象”实验中，充电时电流逐渐增大，放电时电流逐渐减小
B．“用油膜法估测油酸分子的大小”实验中，滴入油酸酒精溶液后，需尽快描下油膜轮
廓，测出油膜面积
C．“观察光敏电阻特性”和“观察金属热电阻特性”实验中，光照强度增加，光敏电阻
阻值减小；温度升高，金属热电阻阻值增大
D．“探究变压器原、副线圈电压与匝数的关系”实验中，如果可拆变压器的“横梁”铁
芯没装上，原线圈接入10V 的交流电时，副线圈输出电压不为零
13. （2023 高考福建卷） 某同学用图（a）所示的电路观察矩形波频率对电容器充放电的
影响。所用器材有：电源、电压传感器、电解电容器C（
，
），定值电阻R
（阻值
）、开关S、导线若干。
（1）电解电容器有正、负电极的区别。根据图（a），将图（b）中的实物连线补充完整
_________；
（2）设置电源，让电源输出图（c）所示的矩形波，该矩形波的频率为_________
；
（3）闭合开关S，一段时间后，通过电压传感器可观测到电容器两端的电压
随时间周
期性变化，结果如图（d）所示，A、B 为实验图线上的两个点。在B 点时，电容器处于
_________状态（填“充电”或“放电”）在_________点时（填“A”或“B”），通过电
阻R 的电流更大；
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（4）保持矩形波的峰值电压不变，调节其频率，测得不同频率下电容器两端的电压随时间
变化的情况，并在坐标纸上作出电容器上最大电压
与频率f 关系图像，如图（e）所示。
当
时电容器所带电荷量的最大值
_________C（结果保留两位有效数字）；
（5）根据实验结果可知，电容器在充放电过程中，其所带的最大电荷量在频率较低时基本
不变，而后随着频率的增大逐渐减小。
第三部分 思路归纳，内化方法
1．实验器材的选择
实验器材的选择原则
安全、精确、方便，在保证不超过电压表和电流表量程的
条件下尽量使指针偏角大些，精确度更高些
实验器材的选择思路
先估算回路中电流和电压的最大值，结合已知器材的规
格，确定实验电路和实验器材
电流表和电压表的选择
①根据电源的参数来选择
②根据电路中的最大电流(或者最大电压)来选择
③根据用电器的额定电流(或者额定电压)来选择
滑动变阻器的选择
①用分压式接法时，应该选用最大阻值较小、额定电流较
大的滑动变阻器
②用限流式接法时，应该选用阻值和被测电阻接近的滑动
变阻器
2.电流表的内接法和外接法
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)若Rx＞，则采用电流表内接法，此时R 测＝＝Rx＋RA＞Rx。
(2)若Rx＜，则采用电流表外接法，此时R 测＝＝＜Rx。
3．实物图连线的注意事项
(1)按从电源“＋”极到“－”极的顺序连接电路，对有多条回路的电路，可逐条连接。
(2)电流表与被测电路串联，电流表不能直接接到电源两端；电压表与被测电路并联，
电压表可以直接接到电源两端。两表“＋”接线柱均靠近电源“＋”极，“－”接线柱靠
近电源“－”极。
(3)滑动变阻器的限流式接法应“一上一下”；分压式接法应先将全部电阻丝接入电路，
再将被测电路与滑动变阻器的上接线柱按电路图连接。
(4)连接完成后检查是否与电路图一致，有无元件连接错误等。
4．保护电阻的处理
为了保护电路，一般会在电路中加入一个保护电阻，例如在测电源电动势和内阻实验
方案一中可将保护电阻看成滑动变阻器的一部分；方案二中可将保护电阻看成电源内阻的
一部分，求解电源内阻时一定要注意减去保护电阻的阻值。
5．电表的“三用”
如果知道电表的内阻，则电流表、电压表既可以测电流，又可以测电压，还可以作为
定值电阻来使用，即“一表三用”。
第四部分 最新模拟集萃，提升应试能力
1. （2024 四川雅安1 月一诊）某兴趣小组欲利用伏安法测量一未知电阻
（阻值在0.4～
0.6Ω 之间），实验室提供如下器材：
A.电压表
（量程3V，内阻3kΩ）；
B.电压表
（量程3V，内阻3kΩ）；
C.定值电阻
（阻值4.5Ω）；
D.电阻箱R（调节范围0～999.9Ω）；
E.滑动变阻器
（最大阻值10Ω）；
F.电源E（电动势5V，内阻约1Ω）；
G.开关一个；
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
H.导线若干。
（1）欲将电压表
改装成量程为0.6A 的电流表，需将电阻箱R 调节至________Ω 后与
表并联（结果保留2 位有效数字）。
（2）由于待测电阻阻值过小，为保证电表读数总能在量程
以上，需将定值电阻
接
入电路。图（a）所示电路图中合理的是________（选填“A”、“B”或“C”）；闭合开
关前，滑动变阻器
的滑片应调到变阻器的最________（选填“左”或“右”）端。
（3）按合理的电路图完成实验，绘制出两电压表示数的关系如图（b）所示。由此可计算
出待测电阻
________Ω（结果保留1 位有效数字）。
（4）电源内阻不是准确值，这对
的测量结果________（选填“有”或“无”）影响。
2. （2024 江西红色十校9 月联考）为了测量某电阻丝的电阻率，某同学根据实验提供的器
材连接电路，电阻丝拉直后两端固定在带有刻度尺的绝缘底座两端的接线柱a、b 上，c 为
金属夹，将电路连接完整后，调节金属夹的位置，可以测出多组a、c 间金属丝的长度L 及
a、c 间的电压U。
（1）请根据要求，用笔画线代替导线，将图甲实物图电路连接完整______；
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）闭合开关前，将滑动变阻器的滑片移到最______（填“左”或“右”）端，闭合开关
后，滑动变阻器触头调至一合适位置后不动，多次改变金属夹c 的位置，得到几组U、I、
L 的数据，作出
图像，如图乙所示，图乙中e、f 已知，若金属丝的直径为d，则金
属丝的电阻率ρ=______；
（3）由于______原因，使测得的电阻率比真实值______（填“大”或“小”）。
3. （2024 辽宁十校联合体）某兴趣小组要测量一个电池组的电动势和内阻，电动势约为
3V，内阻约为10Ω。现有如
下实验器材：
A．电压表V（量程
，内阻约为3kΩ）
B．电流表A（量程
，
约
10Ω）
C．定值电阻（
）
D．电阻箱
（
）
E．滑动变阻器
（
）
F．待测电池组
G．学生电源（有3V、6V、9V 三个输出电压）
H．电键S、导线若干
（1）为完成实验，需要将电流表A 改装成较大量程的电流表，该小组设计了测量电流表A
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
内阻的实验电路如图1 所示。为尽可能准确测量电流表A 内阻，学生电源选择
__________V 输出电压；闭合
，断开
，调节
使电流表A 满偏；保持
阻值不变，
闭合
，调节
，当电流表A 的示数为满偏电流的
时，
，则电流表A 的内阻
__________Ω。
（2）将电流表A 与定值电阻
__________联（填“串”或“并”），改装后电流表的量
程为__________mA。
（3）为尽可能地准确测量电池组的电动势和内阻，该小组选择电阻箱
与电流表等器材
完成实验，请将图2 内电路图补充完整（所选器材要标明符号）____。
（4）按正确的电路图连接好电路进行实验，并多次测量，同时记录各仪器的读数，然后作
出
图像如图3 所示，若图像的斜率为k，纵轴截距为b，则待测电池组的电动势
__________，内阻
__________（用k、b 表示，题中字母均为基本单位下的值）。
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
4. （2024 南京六校联合体调研）在“测量金属丝的电阻率”的实验中，某同学选择一根粗
细均匀、阻值约为5Ω 的电阻丝进行测量。
（1）先测量电阻丝的长度，再用螺旋测微器测量其直径，结果如图1 所示为
__________mm。
（2）现有电源（电动势E 为3.0V，内阻不计）、开关和导线若干，以及下列器材：
A．电流表（量程0 ~ 0.6A，内阻约0.2Ω）
B．电压表（量程0 ~ 3V，内阻约3kΩ）
C．滑动变阻器（0 ~ 5Ω，额定电流2A）
D．滑动变阻器（0 ~ 200Ω，额定电流1A）
为减小误差，且金属丝两端的电压调节范围尽量大，滑动变阻器应选_____（填器材前的字
母）。
（3）要求金属丝两端的电压调节范围尽量大，补充完成图2 中实物间的连线。________
（4）上述实验，下列说法正确的是________。
A．多次测量金属丝直径并求平均值可以减小系统误差
B．用U—I 图像处理实验数据求金属丝电阻可以减小偶然误差
C．电压表分流会导致电阻测量值偏小
D．电流表分压会导致电阻测量值偏大
（5）电导率是电阻率的倒数，常用单位是(Ω∙cm)－1。电导率是反映水质的一项重要指标。
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
某种饮用水的电导率约为1.0 × 10－3(Ω∙cm)－1。将该饮用水灌入一个高约12cm、容积约
240mL 的薄壁塑料瓶（如图3 所示），瓶的两端用两个略小于瓶底面积的固定金属圆片电
极密封。能否采用图2 中的实验器材较为精确地测量该饮用水的电导率？__________并简
要阐述理由_____________
5. （2024 黑龙江大庆第一次质检）（1）某同学用多用电表粗测一未知电阻
的阻值，选
用倍率为“
”的欧姆挡测
的阻值时，多用电表的刻度盘的示数如图所示，则该示数
为______
。
（2）为了精确测量末知电阻
的阻值，某同学采用了伏安法，要求实验中得到尽可能多
的实验数据。除了开关、导线、待测电阻
外，还有以下实验器材可供选择：
A．电压表V（量程
，内阻约为
）；
B．电流表A1，（量程
，内阻
约为
）；
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．电流表A2，（量程
，内阻
约为
）；
D．滑动变阻器
，允许通过的最大电流为
；
E．滑动变阻器
，允许通过的最大电流为
；
F．电源（电动势为
，内阻不计）。
（1）为了尽可能测量多组数据，电流表应选______，滑动变阻器应选______（均填写器材
前面的字母）
（2）在答题卡上将虚线框中所示的器材符号连线，电流表和滑动变阻器均为①中正确选用
的，画出实验电路的原理图_________。
6. （2024 湖南名校质检）为了测定某电源的电动势和内阻，实验室提供了如下器材：
电阻箱
、
两个、阻值为
定值电阻
、电流表A（内阻未知）、电键若干、待测
电源、导线若干。
（1）现实验小组成员先测量电流表内阻，实验电路如图甲所示，有关实验操作如下：
①
闭合，
打开，调节
，使电流表A 满偏；
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
②保持
不变，再闭合
，调节
，当
，电流表A 的读数为满刻度的三分之
二，由此可得电流表的内阻
的测量值为______
。
③上述测量中，电流表的测量值比真实值______（填“偏大”、“偏小”或“不变”），
产生误差的原因是合上开关
后，通过电阻箱
的电流______（填“大于”或“小
于”）电流表A 的满刻度的三分之一的值。
（2）测定电流表内阻后，实验小组成员设计如图乙所示的电路图测量图中的电源的电动势
和内阻。
将开关S 合上，多次调节电阻箱R 的阻值，记录每次调节后的电阻箱的阻值R 及电流表A
的示数I，实验小组成员作出了
图像如图丙所示，根据图像和已知条件可求出电源电
动势
______V；电源的内阻
______
。
7. （2024 湖南名校质检）如图所示，单刀双掷开关S 原来跟“2”相接。从t=0 开始，开
关改接“1”，一段时间后，把开关改接“2”，则流过电路中P 点的电流I 和电容器两极
板的电势差UAB随时间变化的图像可能正确的有（ ）
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A.
B.
C.
D.
8. （2024 贵州遵义名校质检）电阻率是描述导体导电能力强弱的物理量，电导率是电阻率
的倒数，是检验矿泉水是否合格的一项重要指标。某实验小组同学买来一瓶矿泉水做水样，
测量该水样的电导率σ。准备一个绝缘性能良好的圆柱形容器，测出内径D，长度L，将采
集的水样装满容器，容器两端用金属圆片电极密封。提供的器材有：
A．电流表A（量程为5A，内阻约为50Ω）
B．电压表V1（量程为3V，内阻RV为4kΩ）
C．电压表V2（量程为15V，内阻约为10kΩ）
D．滑动变阻器（最大阻值为50Ω，允许通过的最大电流为2A）
E．圆柱形容器中待测水样阻值Rx
F．电源（电动势为12V，内阻可忽略）
G．开关、导线若干
（1）如果水样的导电能力越弱，电导率___________（填“越大”或“越小”）。
（2）小组同学用图甲的多用电表粗测该水样的电阻，先机械调零，将选择开关旋至×100
倍的欧姆挡，将红、黑表笔短接，调节部件___________（填“S”、“T”或“K”，使指
针指到欧姆零刻度线。测量水样电阻时发现指针偏转角度较小，应将倍率换为___________
（填“×10”或“×1k”）欧姆挡进行测量。更换倍率后重新进行欧姆调零，指针位置如图
乙所示，测量结果为__________Ω。
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（3）为了准确测量该水样的电导率，经过分析后优选实验器材，小组设计了如图所示的电
路图，在实物图中用笔画线代替导线将电路补充完整______。
（4）某次测量，电压表V1的读数为U1，电压表V2的读数为U2，则该水样的电导率
σ=___________（用U1、U2、RV、D、L 表示）。
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
25
