告别接线地狱!这款PLC调试神器,集成24路信号,初学者与工程师必备!

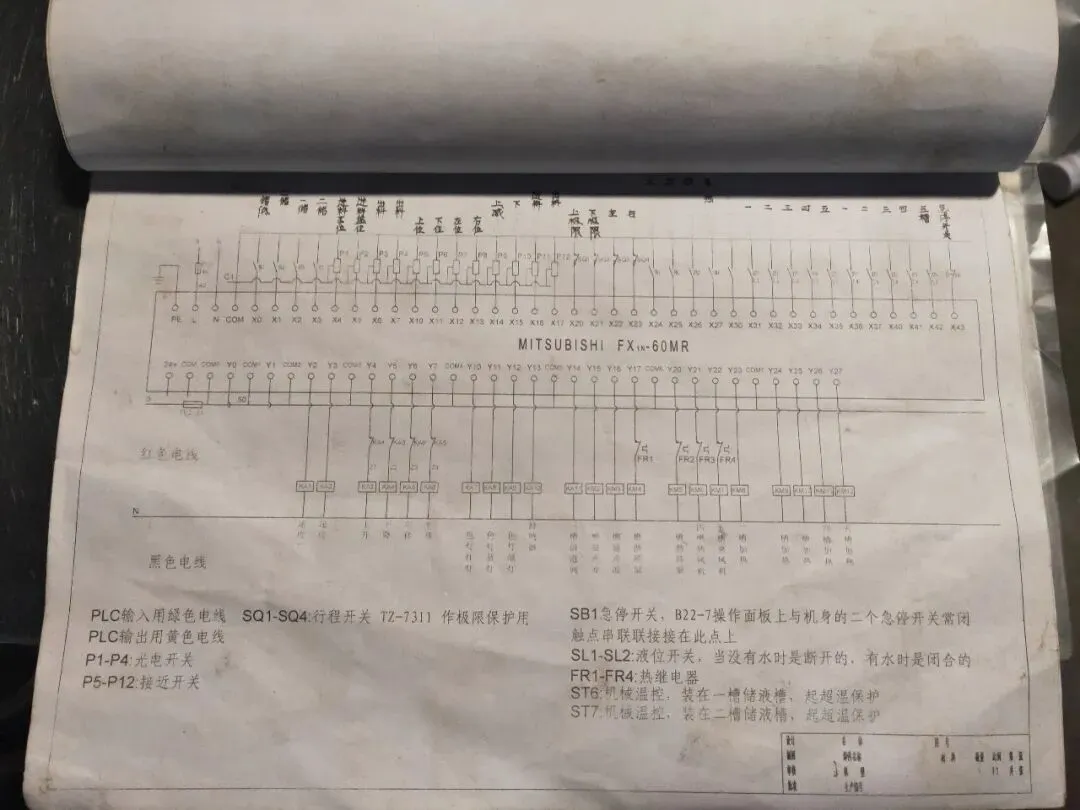

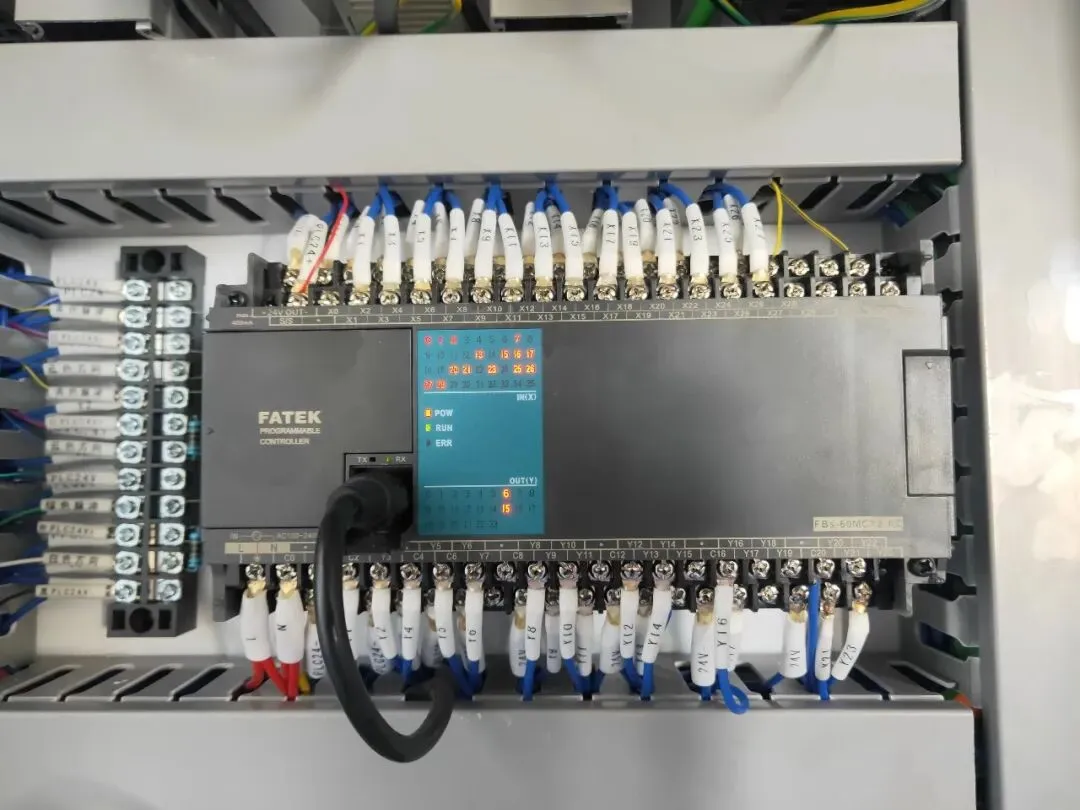

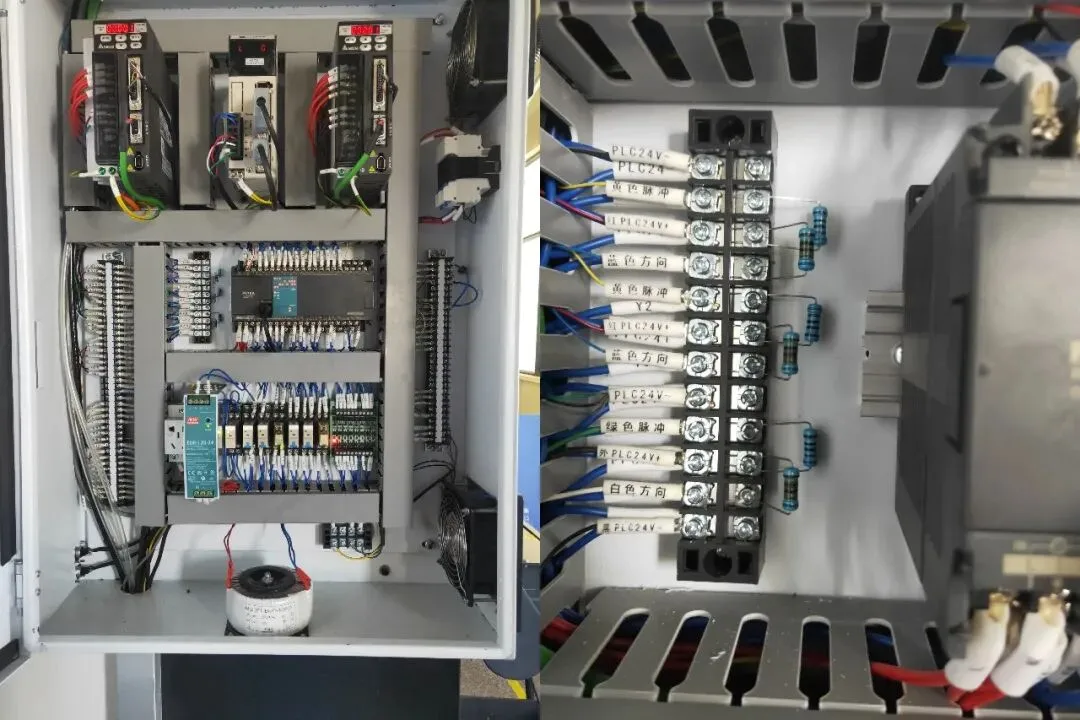

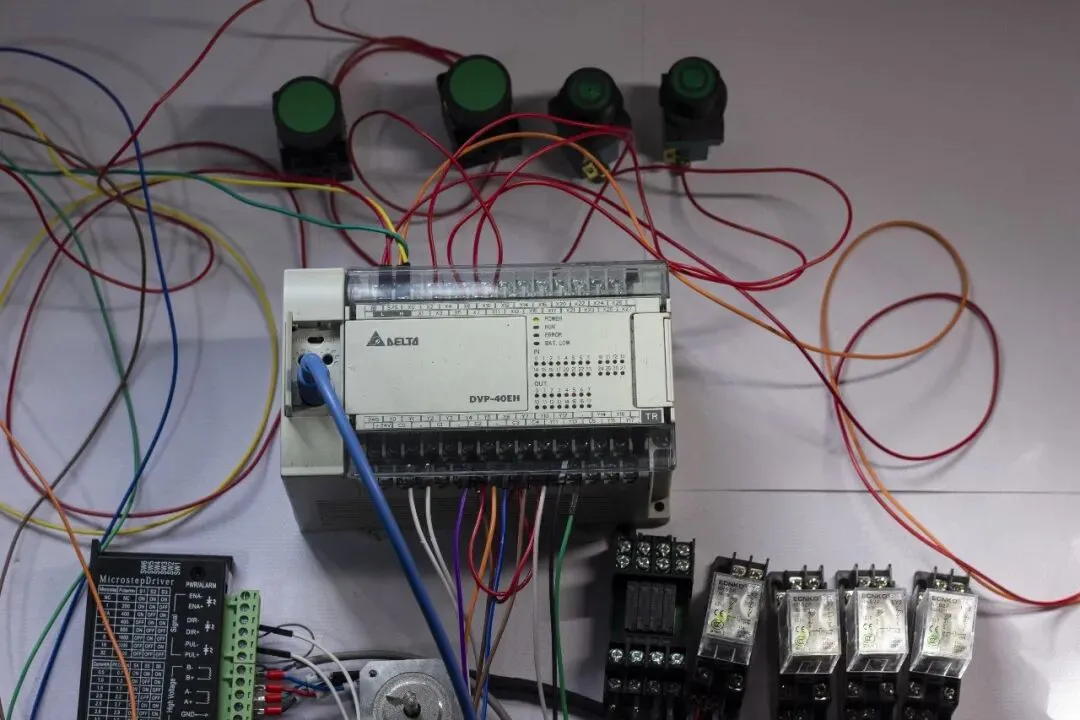

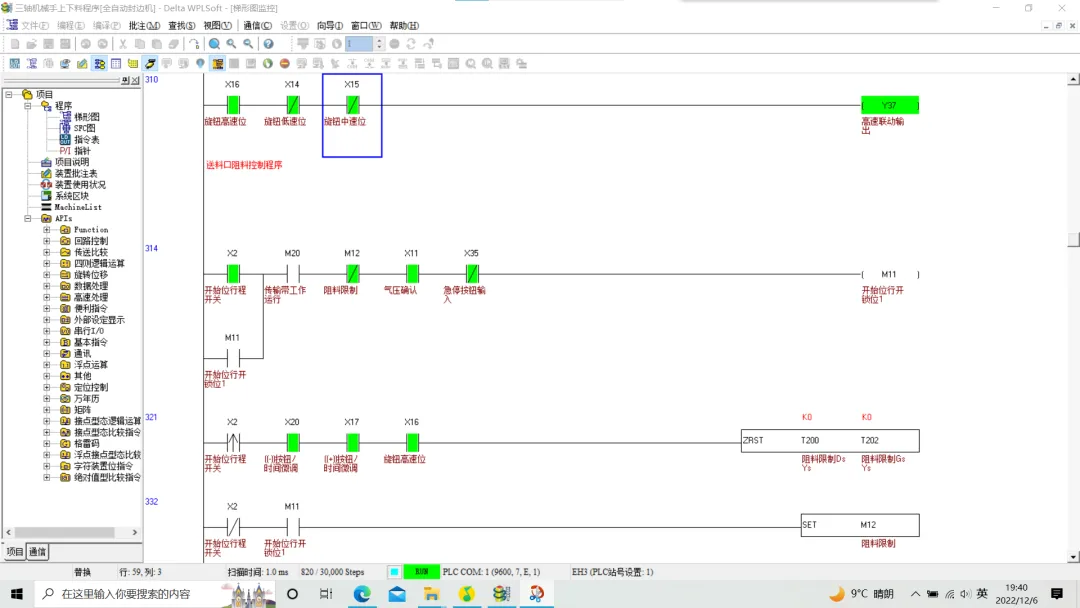

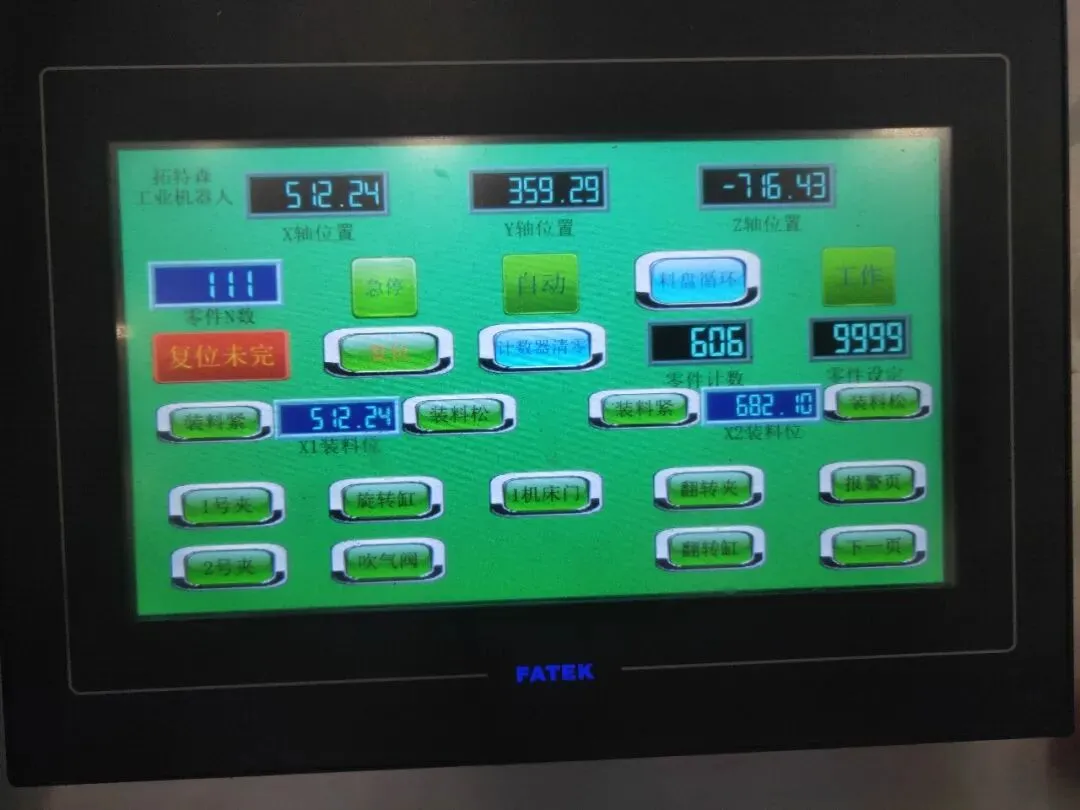

在工业自动化领域，PLC（可编程逻辑控制器）被誉为“工业大脑”。然而，对于每一位工控人来说，调试程序的过程往往伴随着挥之不去的阴影：那便是无休无止的接线。为了验证一段逻辑，你可能需要手动接入几十个按钮和传感器，不仅耗时耗力，还容易因接错线导致设备损坏。难道调试PLC一定要蹲在吵闹的厂房里，面对乱如麻的电控柜吗？

今天分享的这款“PLC按键测试、调试一体板”，正是为了解决这一痛点而生。它将常用的输入信号集成在一块精巧的PCB上，让你告别繁琐接线，甚至足不出户就能在家完成复杂的程序调试。

一、项目概述与设计初衷

本项目作者是一位深耕电气自动化多年的工程师。在长期的旧设备改造与新产品开发中发现，传统的软件仿真往往无法捕捉瞬时信号，而实物调试又受限于硬件接线的机械性劳动。于是，作者利用嘉立创EDA设计了这款集检测、学习、调试于一体的工具板。它不仅能检测PLC输入输出口的好坏，更是初学者掌握PLC接线逻辑的绝佳伙伴。

二、核心功能亮点

该调试板具备以下5大实战优势：

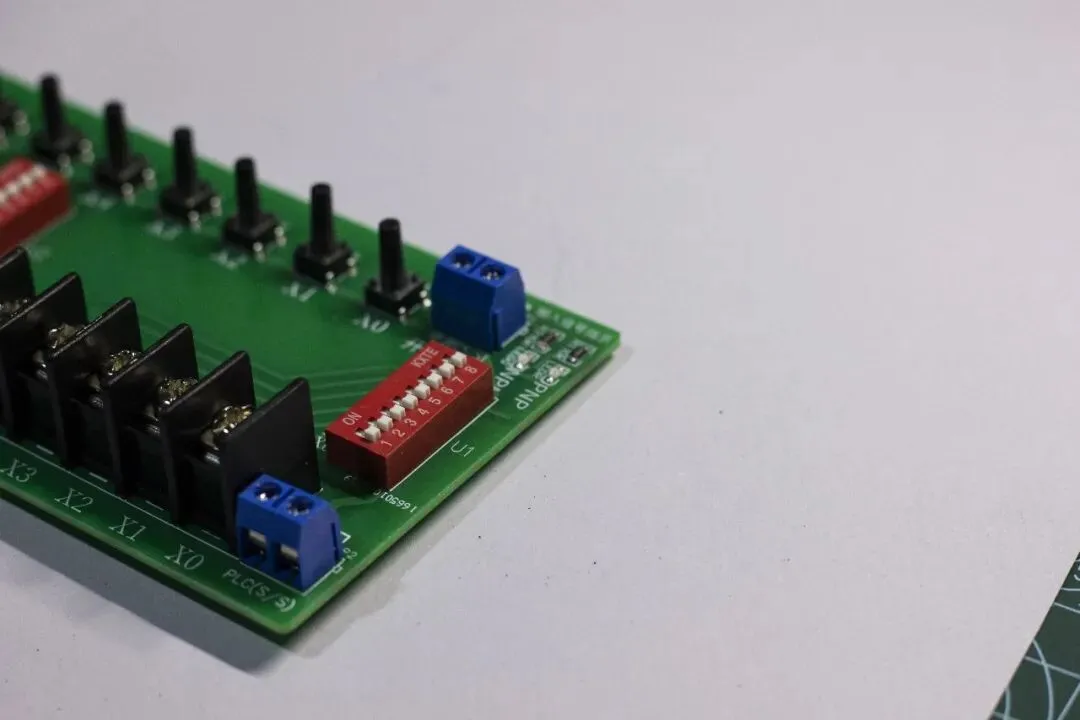

双模式输入模拟：板载轻触按键（模拟点动按钮、瞬时脉冲）与拨码开关（模拟限位、常闭停止、启动保持信号），覆盖绝大多数工业控制场景。

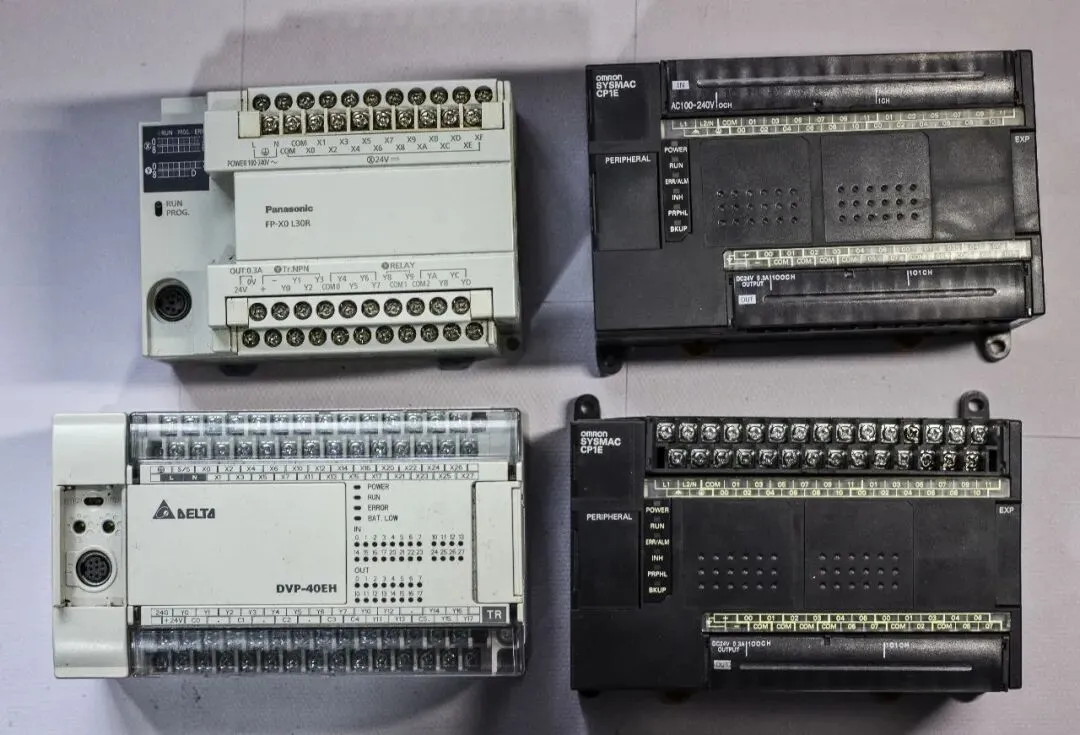

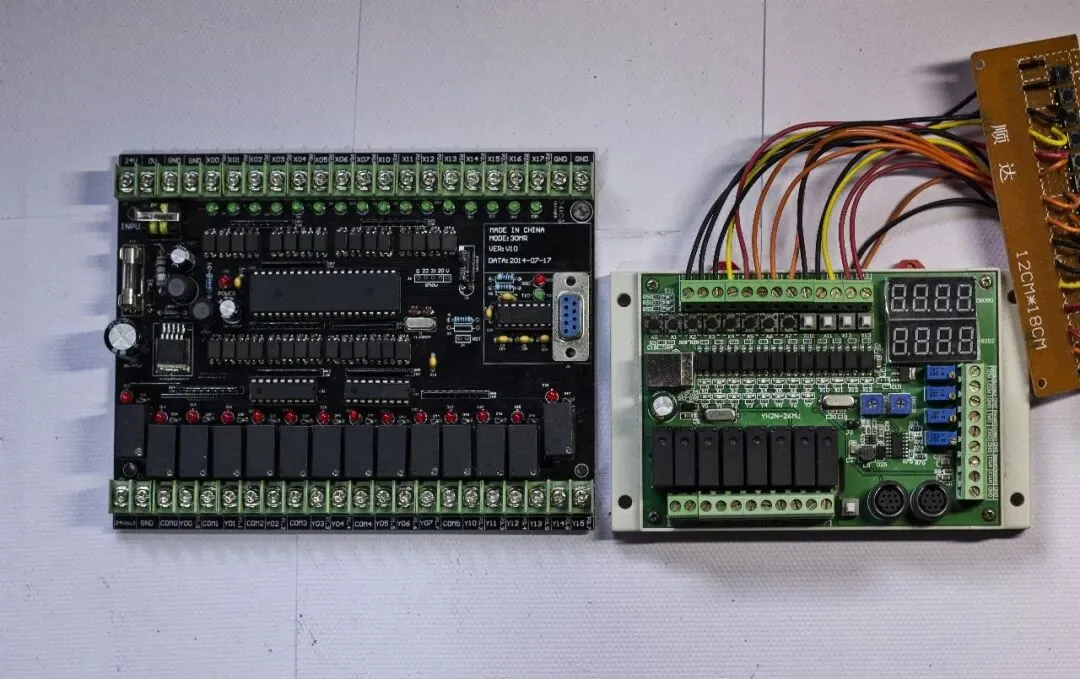

全系列PLC兼容：无论是三菱、西门子、欧姆龙等主流品牌，还是国产仿三菱开发板，均可通过杜邦线轻松接入。

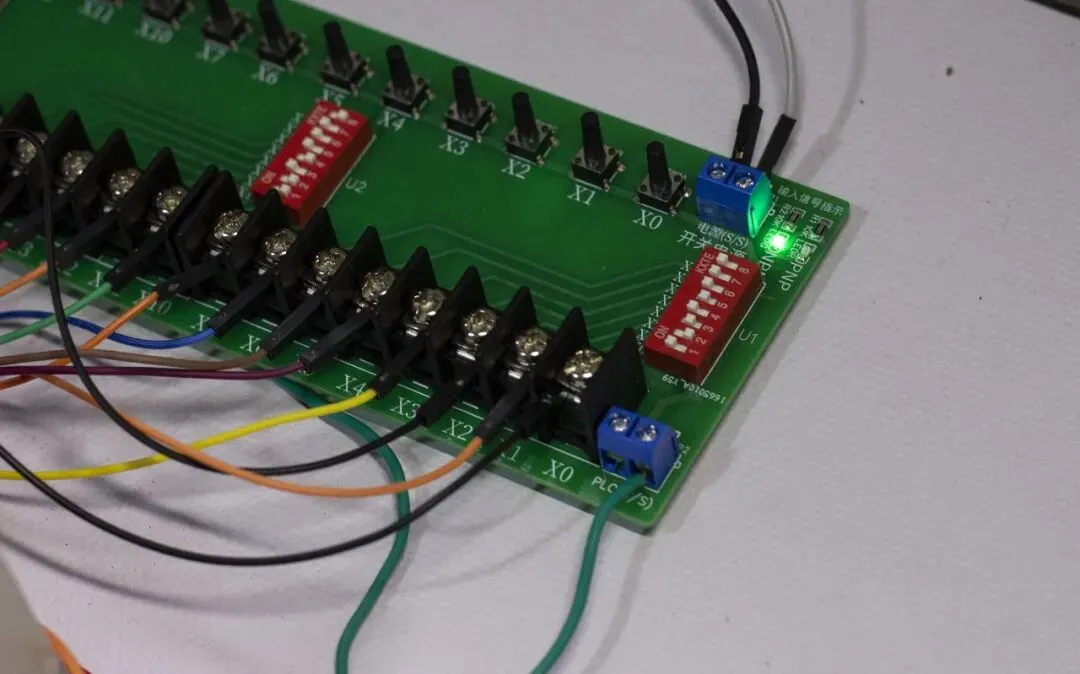

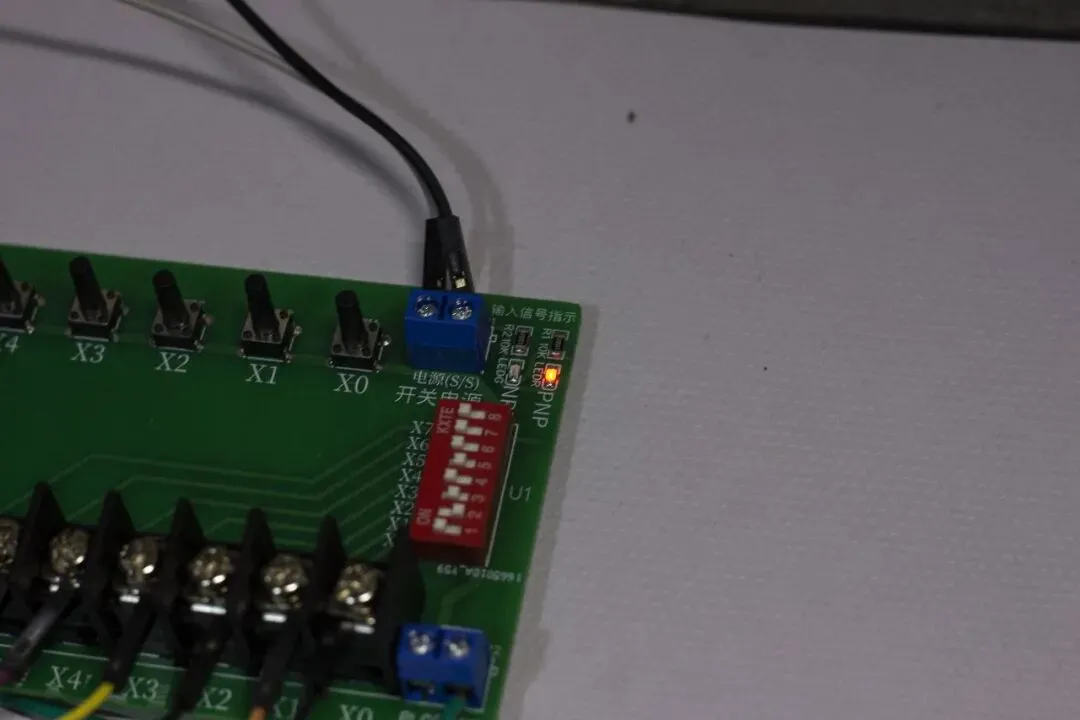

NPN/PNP自动识别：豪华版自带信号指示灯，能够直观显示当前输入信号的极性类型，防止极性接反。
高密度集成：提供16路至24路可选点数，满足中小型设备全信号覆盖。
便携式调试：体积小巧，配合外部24V电源或PLC自带电源即可工作，彻底脱离配电柜调试。

三、版本选择：实用与豪华的博弈

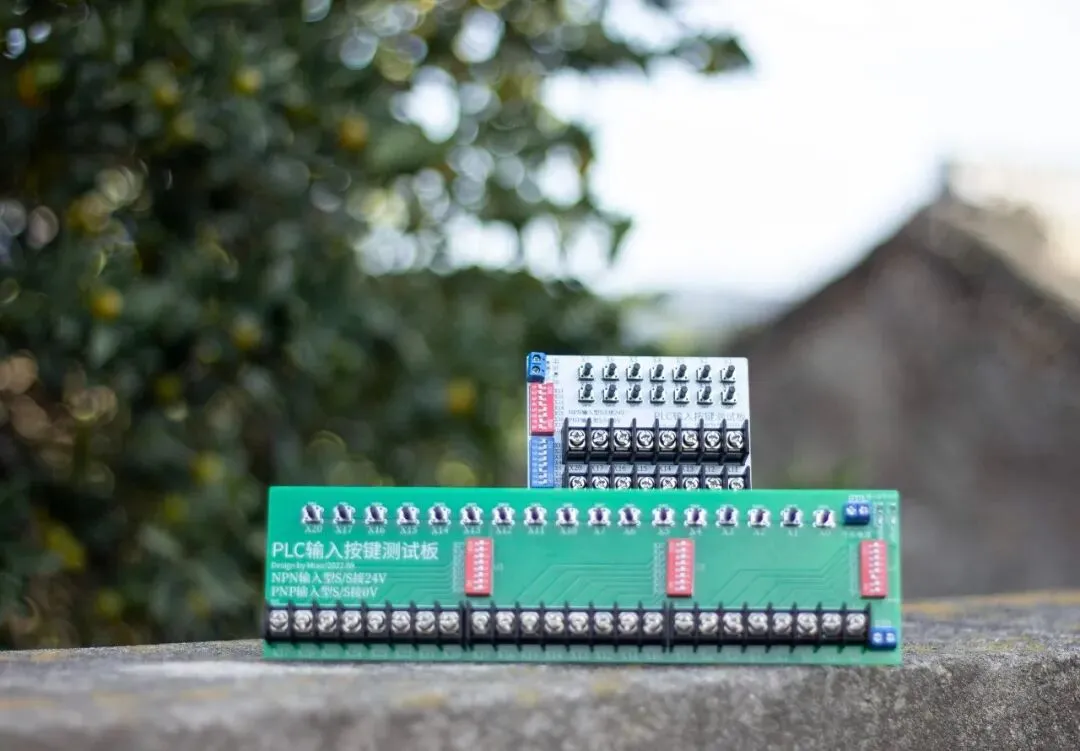

本项目提供了两个版本以适应不同需求：

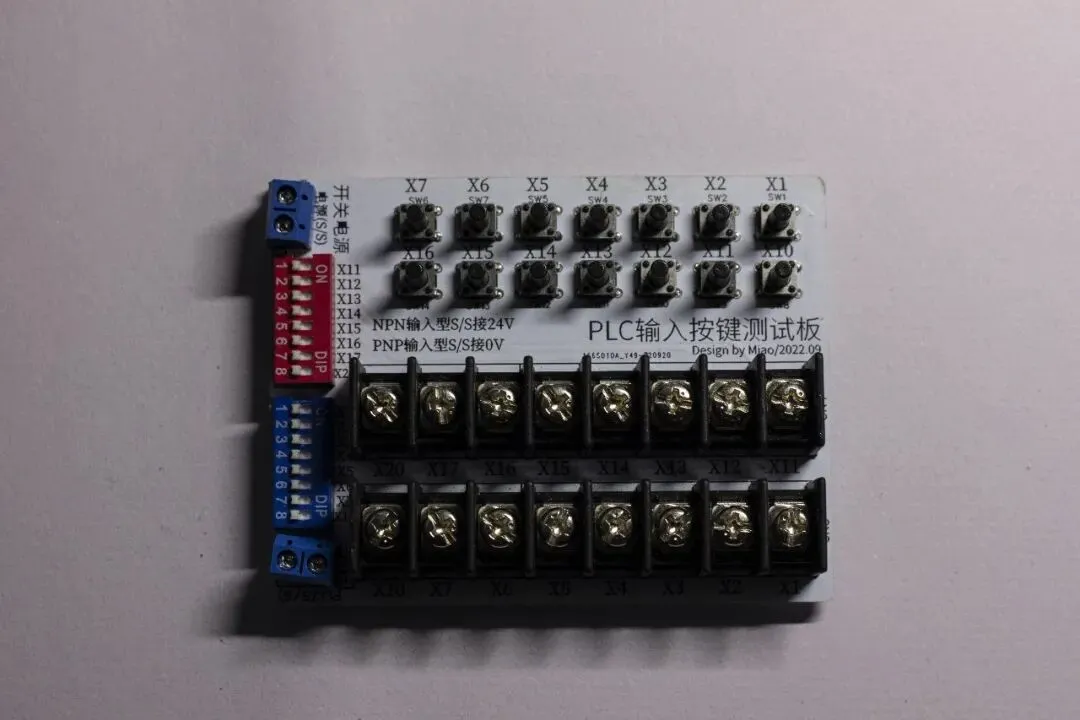

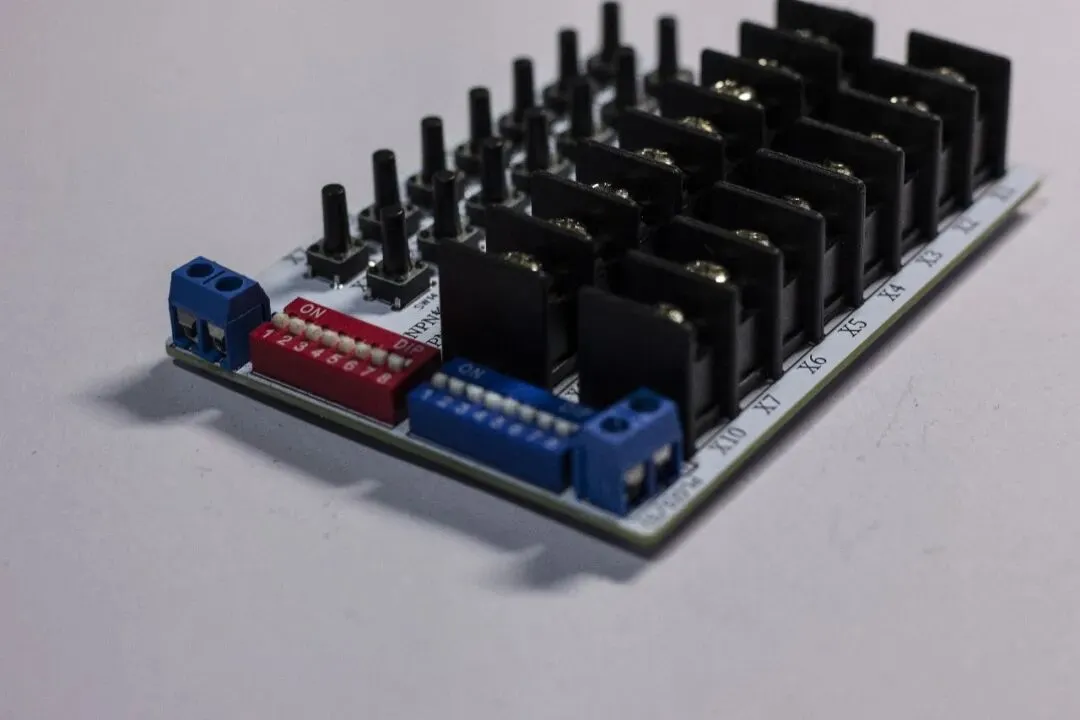

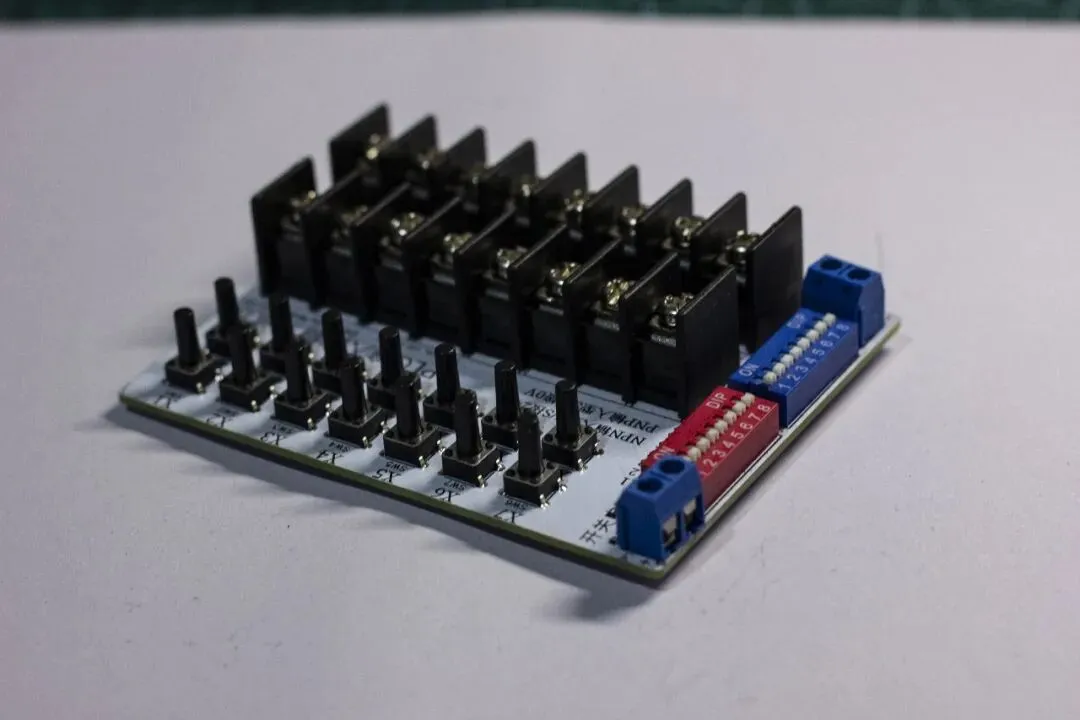

标准版（16点）：尺寸为95mm x 72mm，满足基本学习和小型项目调试，优势是符合免费打样规则，性价比极高。

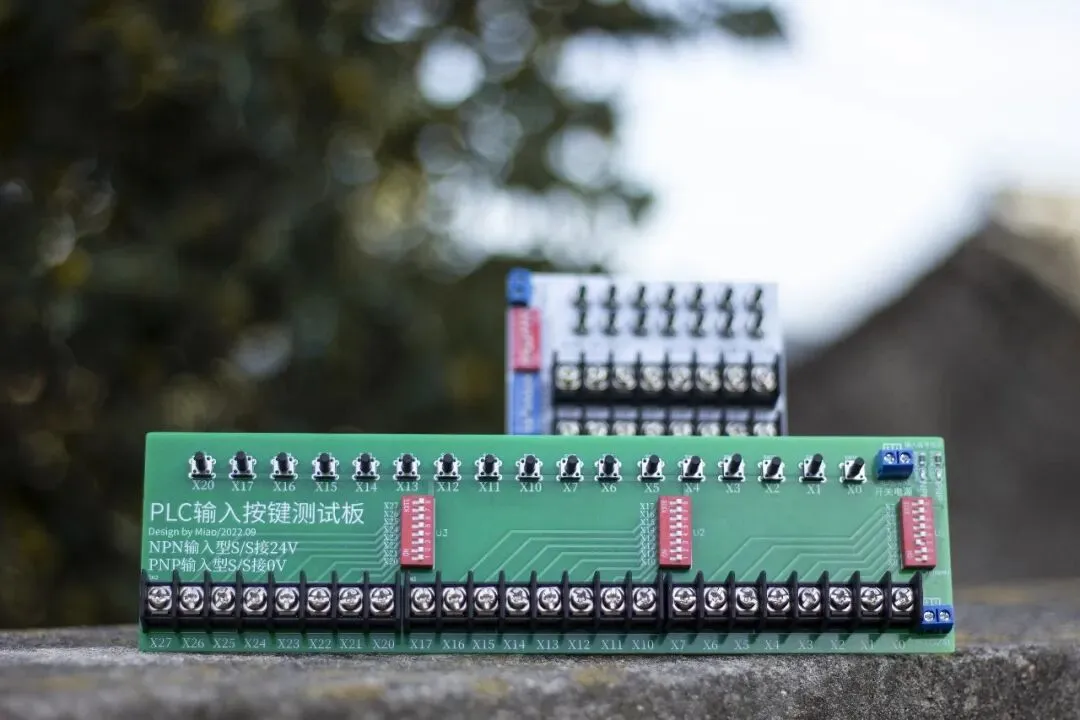

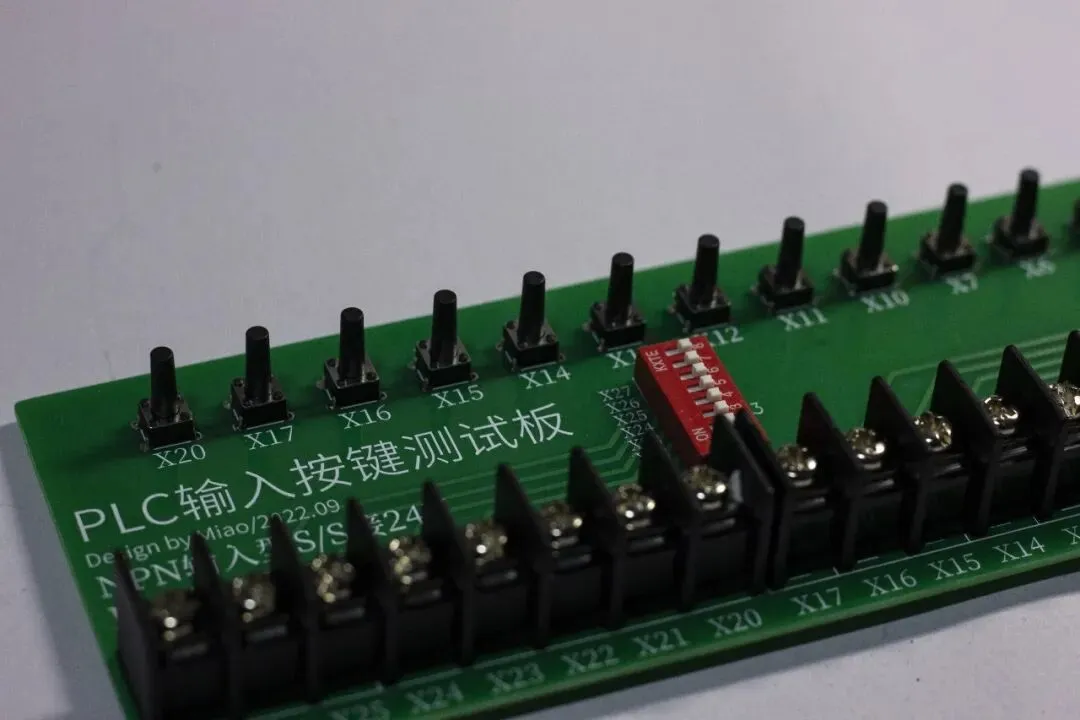

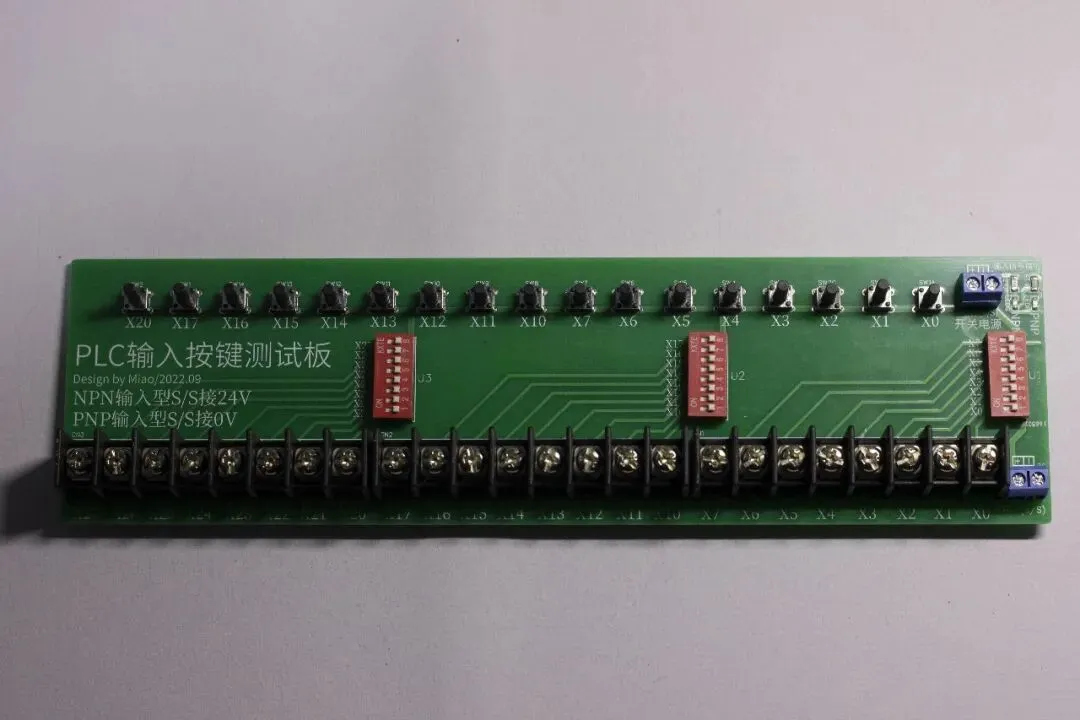

豪华版（24点）：尺寸扩展至250mm x 71mm，增加了输入信号指示灯，点数更多，适合复杂逻辑验证。

四、复刻实现步骤

PCB制板：下载工程文件后，根据需求选择版本进行打样。推荐使用1.6mm板厚，增强插拔耐用性。
元器件准备：主要包括轻触按键、拨码开关、LED指示灯、限流电阻以及排针/接线端子。
焊接组装：建议先焊接低矮的电阻和二极管，再焊接按键和拨码开关，最后焊接接线端子。

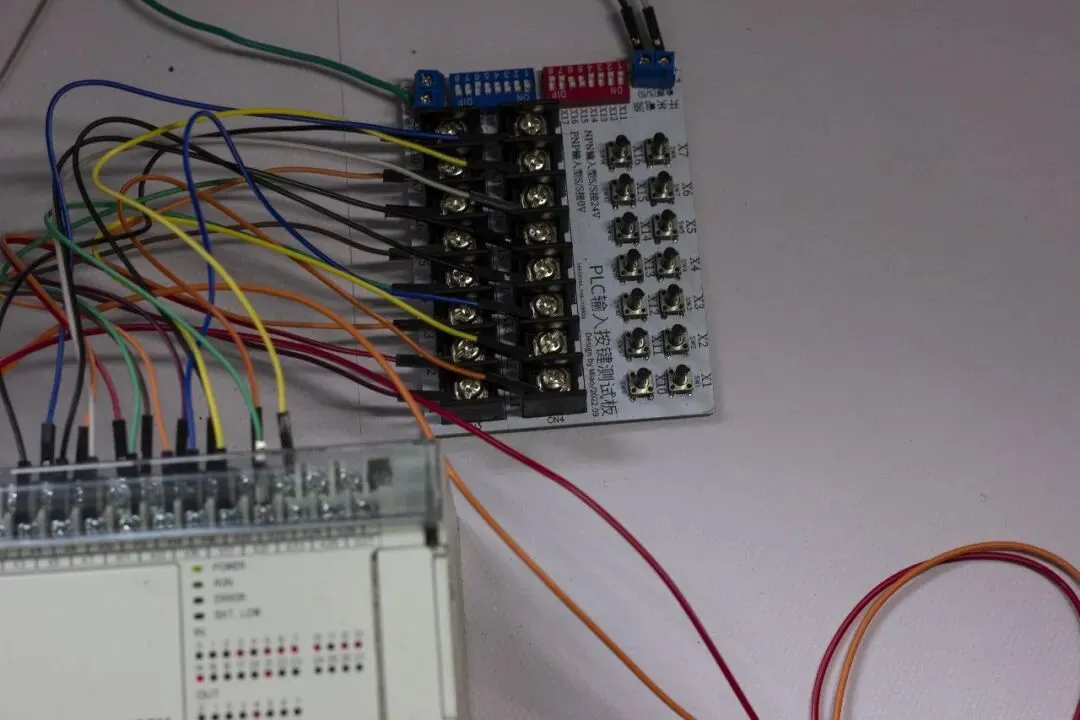

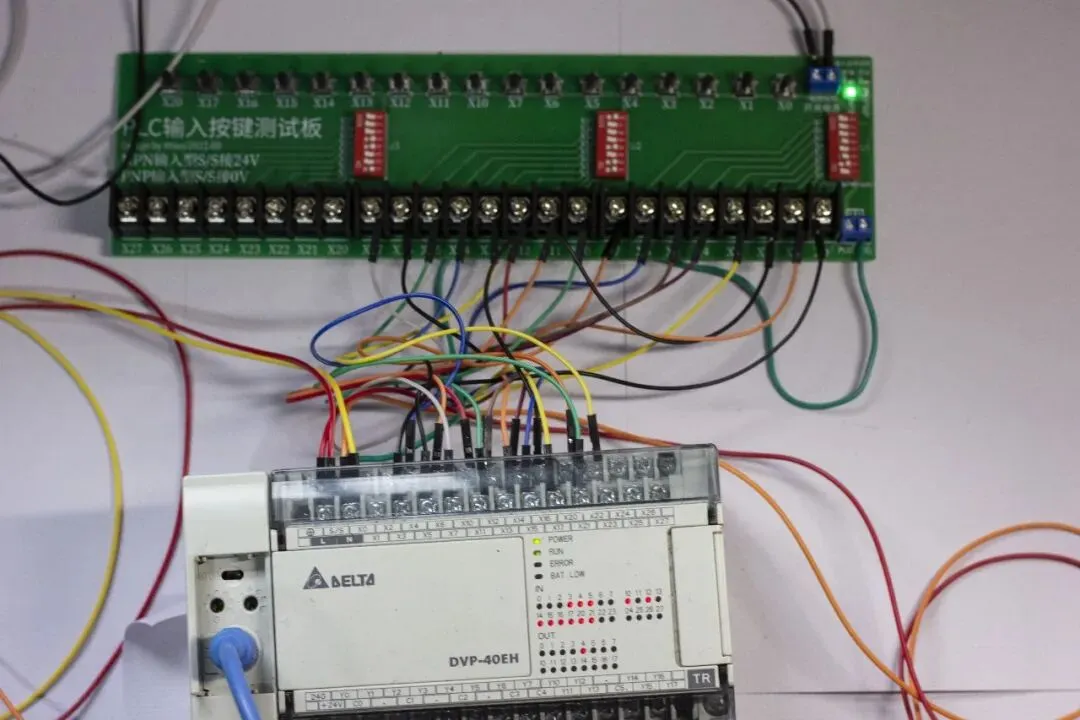

连接PLC：使用双公头杜邦线，将板载X点对应连接至PLC的输入端。注意PLC的S/S公共端接线需根据极性调整。

五、关键坑点与优化技巧

在实际应用中，最容易出错的地方在于S/S公共端的接法。如果接通后PLC无反应，请检查24V电源是否到位。若PLC输入为源型（Source），S/S应接负极；若为漏型（Sink），S/S应接正极。本调试板设计了冗余保护，即使接错也不会短路，只需调换S/S端子线即可。此外，对于点数较多的系统，可以将多块调试板并联使用，实现信号扩充。

六、适用场景与总结
