智像光学软件新增:变焦镜头自动设计

我们的自研光学设计软件今天发布新的测试版本。该版本新增功能如下：

1）变焦镜头自动设计

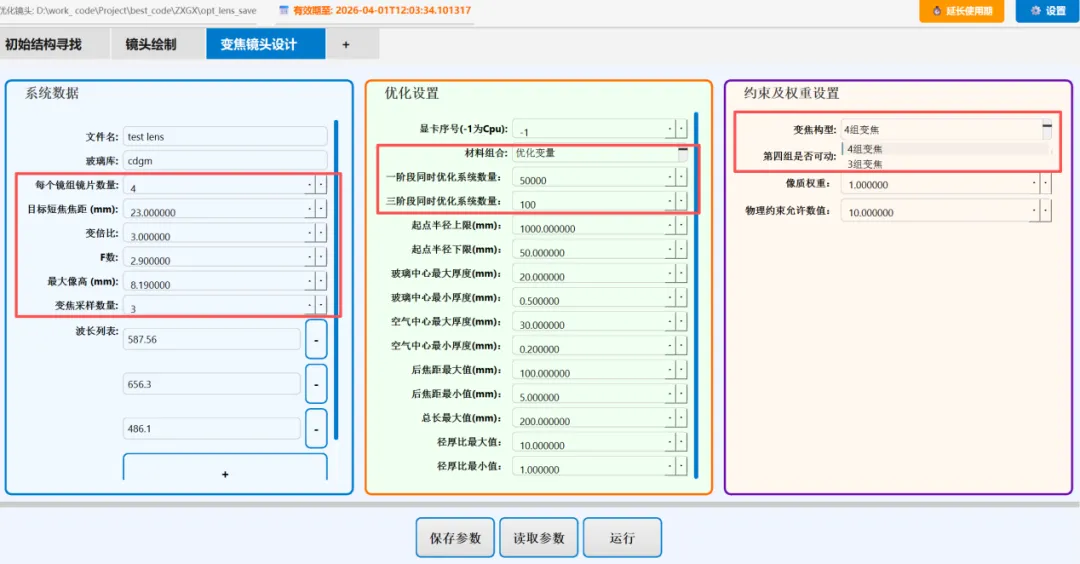

目前软件支持：4组2动组机械变焦、4组3动组机械变焦和3组2动组机械变焦，并支持在提供红外材料的前提下的固定光阑在最后一面后的功能。软件压缩包中提供了3款变焦镜头案例的参数。4组2动23~69变焦镜头、4组3栋7~280变焦镜头、3组2动光阑在最后一面后的15~450倍变焦镜头。结果保存在plot_results下的Zoom开头的对应文件夹下，仅提供seq文件，导入Codev等软件中后，检查镜头2D图和MTF，均正常则代表可以进一步优化。使用局部优化渐渐降低长度后，使用玻璃专家进一步优化玻璃，通常可以获得不错的结果。具体参数注释可以右键点击参数查看。优化宏参考30倍中波红外变焦初始结构及优化宏

输出结果文件如下：

文件名为像质评价函数，数值越小，结果越好。

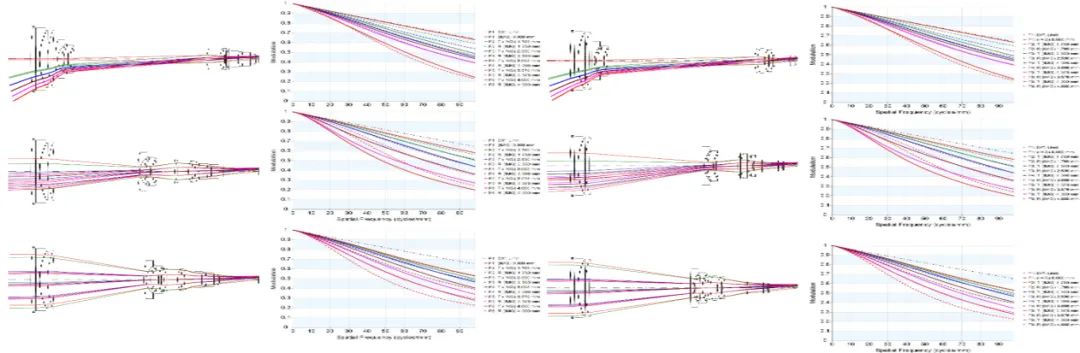

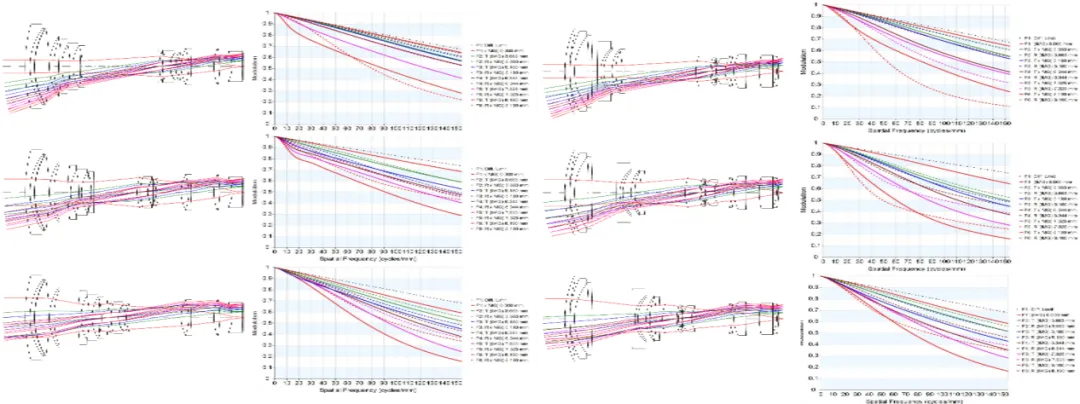

部分我自己优化的结果展示，有些镜片可能还不太好看，但作为起点比较不错了：

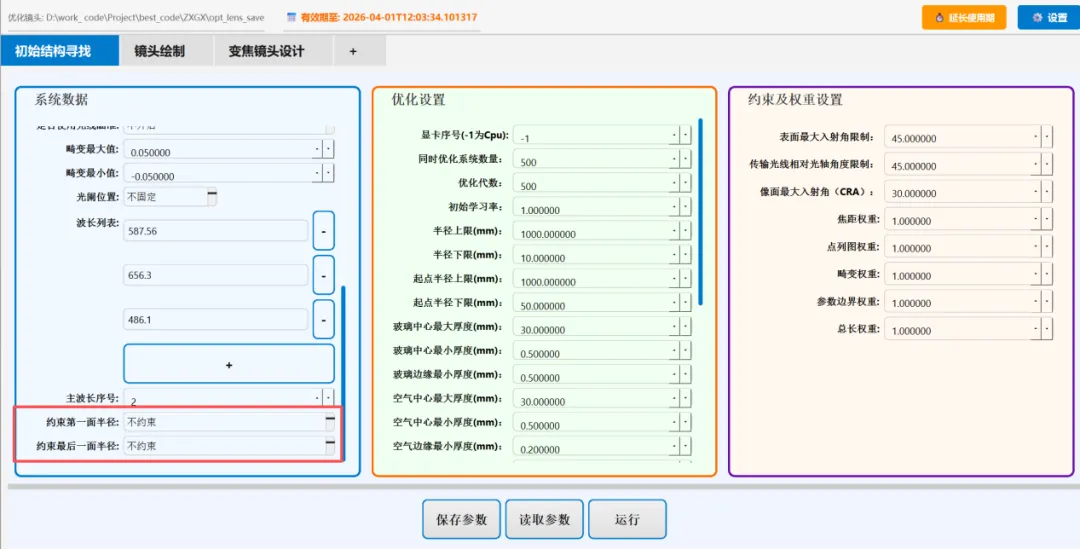

2）定焦镜头设计新增允许约束第一面与最后一面的曲率必须为正或为负

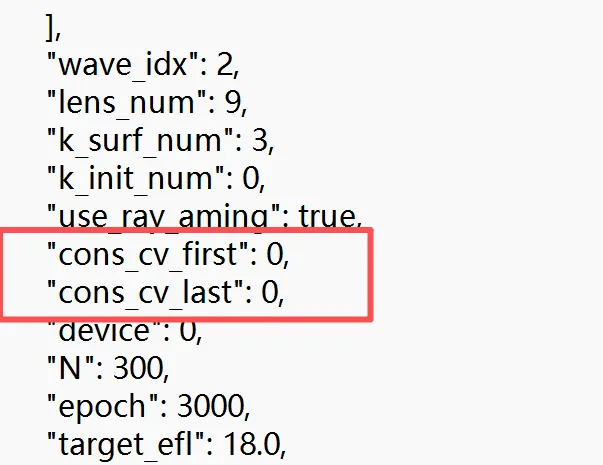

这会导致之前的那些参数文件无法读取，可以打开对应的txt文件，补充如下两行就能读取了：

修改重要BUG：

开启光线瞄准后，镜头优化结果显示结果良好，一到绘制，结果全是错误的。之前版本的光阑设置出现问题，该版本将这个严重错误更正。

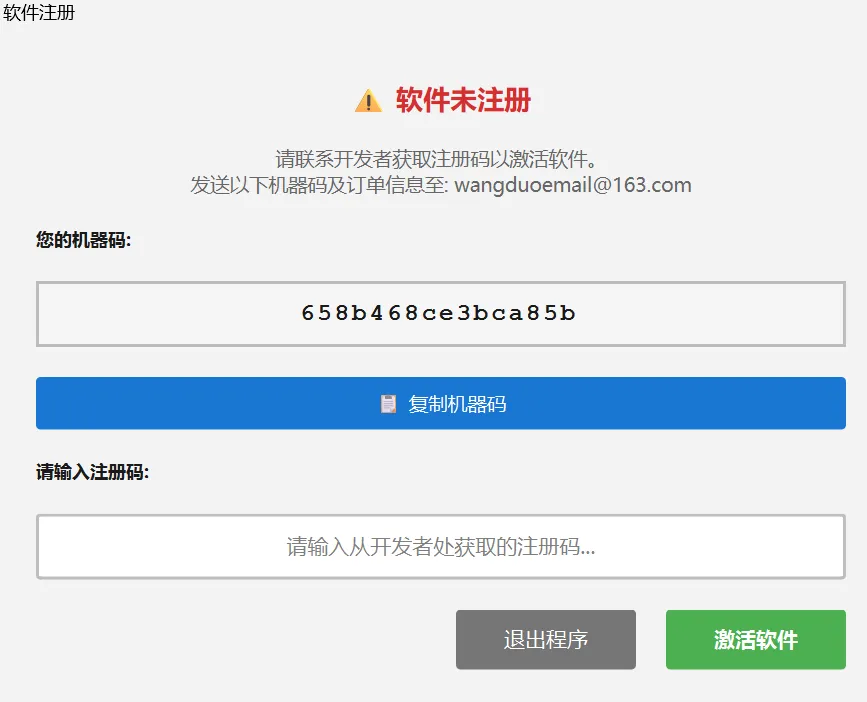

当打开《智像光学自动光学设计软件》25.10.15后，首先是权限解锁界面：公众号私信或邮件提供机器码后获取专属注册码。即可以激活软件。

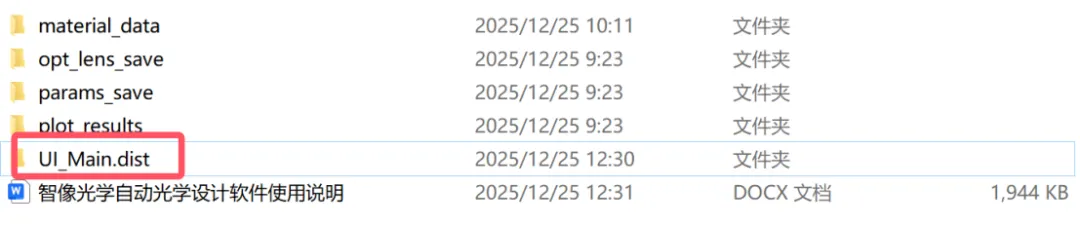

其余使用说明查看压缩包中的使用教程：智像光学自动光学设计软件使用说明.docx
