C919飞机OFV和TRV详细介绍和说明

一、开场概述：云端“隐形保镖”

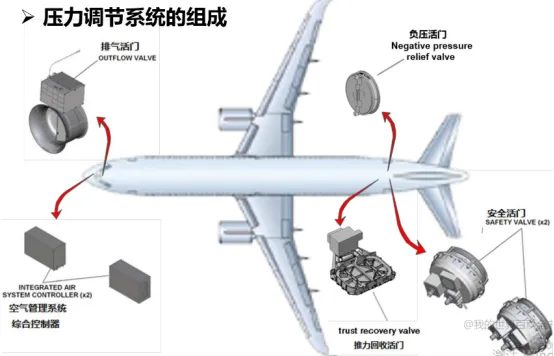

C919的座舱压力控制系统设计目标是确保飞机在任何飞行高度下，客舱高度（即客舱内部气压对应的海拔高度）始终低于8,000英尺（约2,440米），以保证乘客和机组人员的舒适与安全。OFV（Outflow Valve，排气活门）和TRV（Thrust Recovery Valve，推力回收活门）是C919飞机增压控制系统（或称压调系统）的两个核心执行部件，是C919增压系统的“油门”和“刹车”，通过精密配合控制客舱空气的排出，为乘客和机组提供安全、舒适的环境。

控制核心：两者均由集成空气系统控制器（IASC）进行电控。
位置：均位于漂浮线（水线）以下。
断电特性：当失去供电时，活门停留在当前位置。“油门+刹车”双活门：断电也稳的硬核底气

二、推力回收活门（TRV）

控制关系：由IASC 2控制，位于飞机右后机身区域。
主要功能：

自动增压控制：在自动控制模式下，是调节座舱压力的主要活门。IASC通过调节TRV的开度来控制排气量。

手动备用控制：提供手动备用增压控制的电机驱动和安全功能。

电子设备通风：为中电子设备舱（中E/E舱）提供排气路径。中E/E舱的排风风扇将热空气通过TRV排出机外。

结构组成：包括TRV作动器、后阀门、前阀门、TRV外罩、TRV气动触发等部件。

特殊设计 – 气动手指（限位器）：TRV（和OFV）内部包含气动手指（限位器）。当空中座舱压差大于约6.38 psi时，气动手指会伸出，物理限制TRV（和OFV）开启到更大的角度。这是一种安全设计，用于在故障状态下保护座舱压力。

三、排气活门（OFV）

控制关系：由IASC 1控制。
位置：位于前电气/电子设备舱（前E/E舱）下方。
主要功能：

当飞行高度低于18,000英尺（5,486米）时，前E/E舱的排风风扇工作，热空气通过OFV排出机外（此时OFV打开至约14°，电子设备通风活门AVV关闭）。

当飞行高度高于18,000英尺时，排风风扇关闭，利用座舱内外压差，热空气通过电子设备通风活门（AVV）和推力回收喷管（TRN）排出机外（此时OFV关闭）。

备用自动控制：当TRV自动模式失效、处于单引气或APU引气工作状态时，OFV将接替控制，自动调节开度以控制座舱压力。

人工模式控制：当选择人工（MAN）增压模式时，TRV被强制关闭，由OFV（通过IASC 1的B通道）根据飞行员的输入来调节座舱高度和变化率。

电子设备通风：为前电子设备舱（前E/E舱）和驾驶舱显示器区域提供排气路径。
固定通风：在飞行高度低于18,000英尺的自动模式下，OFV被设置为固定角度，此时它不具备调节座舱压力的功能，主要作用是提供电子设备冷却空气的排气通道。

四、控制模式与工作逻辑：

C919的座舱压力控制提供了自动和人工两种模式，其控制逻辑具有多重冗余设计，以确保安全。

1. 自动控制模式：这是正常情况下的主要工作模式，具体又分为两个通道：

主自动模式（IASC2通道控制）：正常情况下，由IASC2自动调节TRV的开度来控制座舱压力。同时，当飞行高度超过18,000英尺时，OFV会完全关闭；当飞行高度低于18,000英尺时，OFV会被设定在14°的固定开度。

备用自动模式（IASC1通道控制）：如果TRV自动控制失效，或者飞机处于单台发动机引气或APU引气的状况下，系统会自动切换。此时，由IASC1自动调节OFV的开度来控制客舱压力，而IASC2则控制TRV关闭。

2. 人工控制模式：当以上两种自动控制模式均失效时，飞行员可以启动手动模式。在此模式下，TRV关闭，飞行员通过驾驶舱内的专用开关直接手动控制OFV的开度，从而人工调节座舱高度及压力变化率。

五、关联安全部件

增压系统还包括以下安全活门，与OFV/TRV协同工作，确保结构安全：

安全活门 (SFV)：共2个，位于尾部密封框架左右侧（漂浮线以上）。具有正/负压差保护功能。当座舱内外压差ΔP大于 8.4 ~ 8.6 psi或小于 -0.5 ~ -0.15 psi时自动打开。
负释压活门 (NPRV)：共1个（有两个阀瓣），位于后密封框架中间（漂浮线以上）。专门用于负压差保护。当ΔP小于 -0.5~ -0.15 psi时自动打开，允许外部空气进入。
压力均压阀 (PEV/BBPEV)：前后货舱各安装2个。当货舱与增压舱之间压差过大时打开，平衡压力。
航线检查：航线维护工作单中要求目视检查推力回收喷嘴（TRN）排气口和外流活门（OFV）出口，确保无堵塞、无损伤。

六、系统设计与认证

C919的整个环境控制系统（包括压力控制）的设计严格遵循国际适航标准，如中国民用航空规章CCAR-25部（等同于美国FAR-25部）。IASC和TRV的控制软件属于B级软件，安全性要求高，需要实现近千条系统需求，并必须通过民航监管部门的严格审查才能获得批准。

系统的设计也充分考虑了舒适性与先进性。例如，客舱空气分配系统分为前、后区域进行独立温度控制，并配备高效空气过滤系统，能过滤掉99.9%以上直径大于0.3微米的污染物，以提升客舱空气品质。C919的OFV和TRV是其智能化、冗余化座舱压力控制系统的关键执行部件。通过两部IASC的协同管理和多模式切换逻辑，系统能够在各种正常与非正常情况下，可靠地将客舱压力维持在安全舒适的范围内，体现了国产大飞机在系统集成与安全性设计上的高水平

七、数字化与智能化控制技术的深度应用

C919的压力控制系统已超越传统的机械或模拟电控，进入了全数字智能化时代。

高精度数字式压力调节：系统采用了数字式压力调节阀，能够实现0.1秒级的快速响应。这种极快的响应速度可以更精准地抑制压力波动，确保客舱压力高度稳定。例如，在高原航线运营中，其智能增压系统能将舱内压力波动控制在±0.5kPa以内，据称较波音737-800降低了40%，显著提升了乘坐舒适性。

场景识别与自适应控制：借鉴了智能设备的理念，C919（特别是其高原型号）的航电系统具备“场景识别”技术。系统能实时采集气压、含氧量等超过30项环境参数，并自动调整飞行控制与压力控制逻辑，以适应高原、高高原等特殊环境。这使得飞机能在不同飞行阶段和外部条件下，自动实现最优的压力控制律。

深度系统集成与协同：压力控制系统并非孤立工作，而是与飞行管理、大气数据、发动机、起落架等全机关键系统进行了深度数据融合。通过这种集成，系统能够提前获知飞行计划、高度变化趋势等信息，实现更加平滑、预判式的压力调节，避免乘客耳压不适。

八、面向极端环境的可靠性与安全性突破：

最新技术进展尤其体现在支撑C919挑战高原、高高原航线方面，其压力控制系统为此进行了专项强化。

航天级环控系统设计理念：为应对高海拔地区客舱失压风险增大的挑战，C919采用了类似航天器的多层冗余设计。其数字式压力调节阀与复合材料舱壁的智能形变监测等技术相结合，据称能将突发减压事故率降低到百万分之一量级，实现了从“能用”到“好用”的质变。

支撑高原型号研发：C919高原型的研制，极大依赖于其先进的环控与压力控制系统。通过数字孪生技术，利用ARJ-21等机型积累的十万组高高原飞行数据，在虚拟环境中高效验证了压力系统等在各种极端工况下的性能，使研发效率提升60%。这确保了高原型飞机能在海拔3500米以上的机场（如阿坝红原机场）实现与平原机场相近的起降性能。

全面的监控与告警机制：系统具备完善的监控能力，能对客舱高度超限等状况发出多级告警，并触发外流活门自动关闭等保护程序，为飞行机组提供清晰、及时的状态反馈和决策支持。

总结：您每一次平稳的起降，每一段无感的飞行，每一口顺畅的呼吸，都是这份智慧无声的诺言。它让最普通的云端旅程，变成了国家级系统工程守护下的安心体验。

因此，当您再次仰望蓝天，看见飞机划过的一道银线时，或许可以会心一笑。因为您知道，在那片云朵之上，有一份来自地面的、坚实的、国产的智慧，正默默守护着每一段旅程的平安与舒适。

抬头看云，感谢那份头顶的国产智慧。它让飞翔，从此更显从容。
