一款实用的输电线路地理信息软件介绍(强推版)
今天给大家介绍一个
植入CAD平台、服务于输电线路勘测设计的
地理信息＆线路设计 软件 —— ES3D智绘
相对于奥维地图等传统地理信息（GIS）平台，
ES3D智绘软件本身就植入CAD设计平台中，
避免了GIS数据（经纬度坐标系）
和CAD图纸（X Y Z卡迪尔坐标系）的来回传导。
ES3D智绘软件重构了CAD解析算法，
能完美解析CAD的坐标体系，
因此能高精度地与
卫星影像、数字高程、正射影像、倾斜摄影、激光点云等
GIS数据二、三维可视化套合，
为CAD和GIS数据搭建了沟通的桥梁，
在线路可研选线，施工图设计等发挥重要作用。
▲CAD中直接加载卫星影像
软件支持
AutoCAD2014-2024、中望CAD2025和浩辰CAD2025。

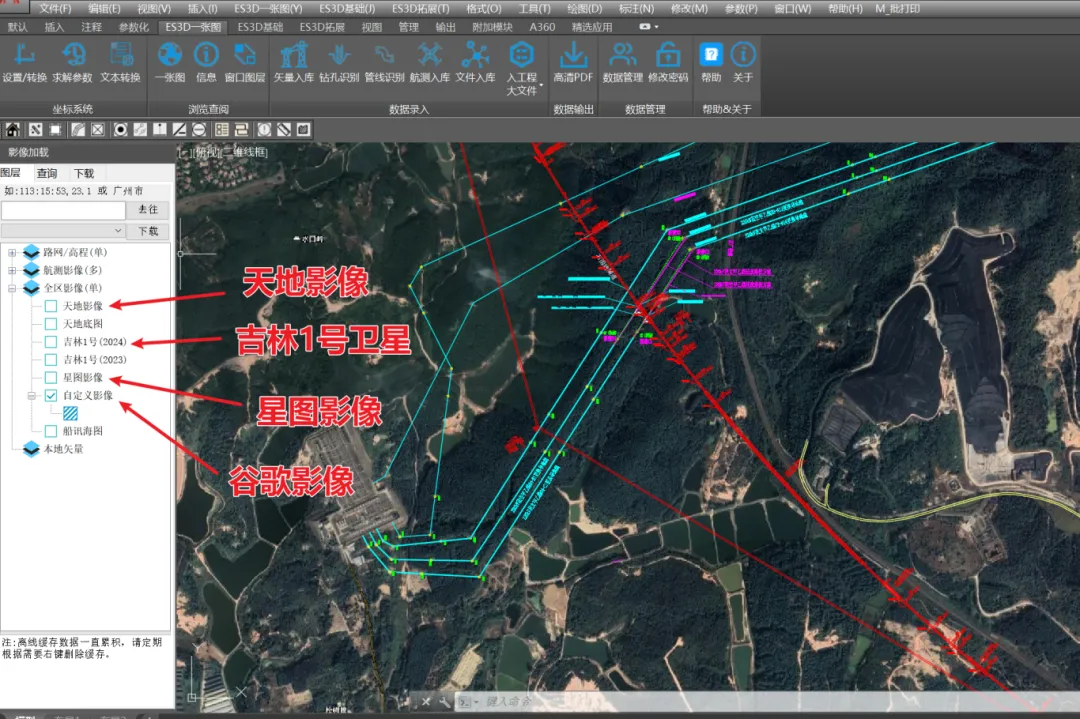

软件支持在CAD图纸中，
直接按工程坐标插入多项卫星影像图源，
卫星影像图源包括：
谷歌影像（最经典实用）、
吉林一号卫星（地图最新）、
天地影像、
星图影像等。

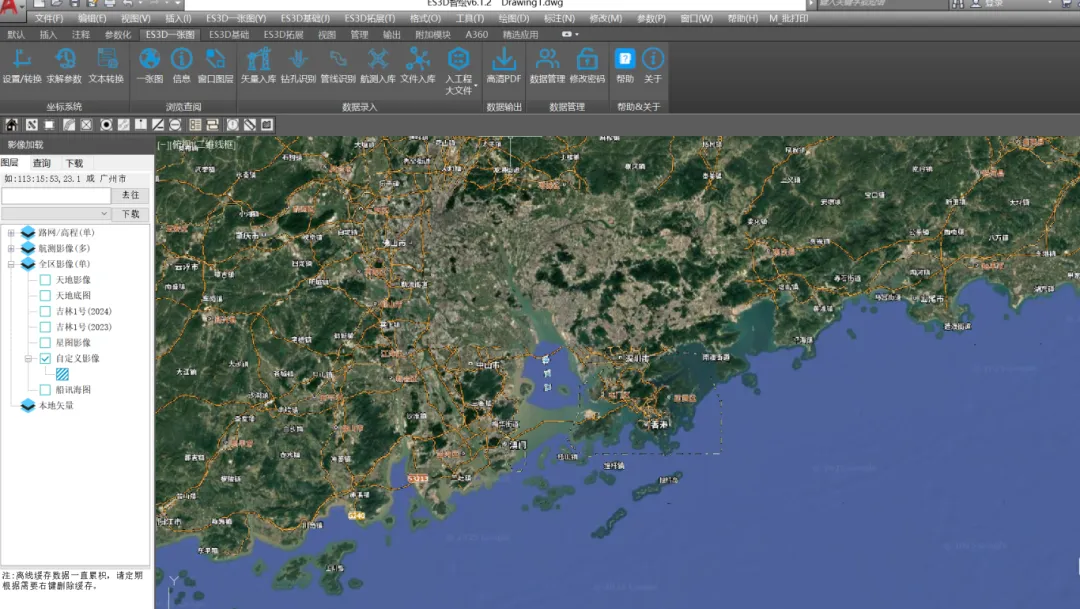

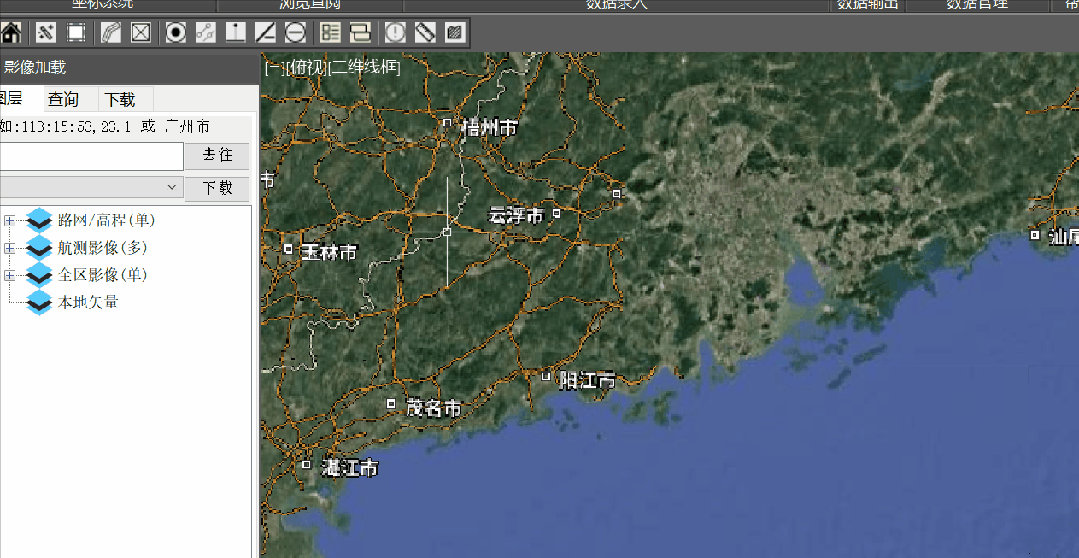

▲CAD中直接加载卫星影像
▲CAD中浏览卫星影像

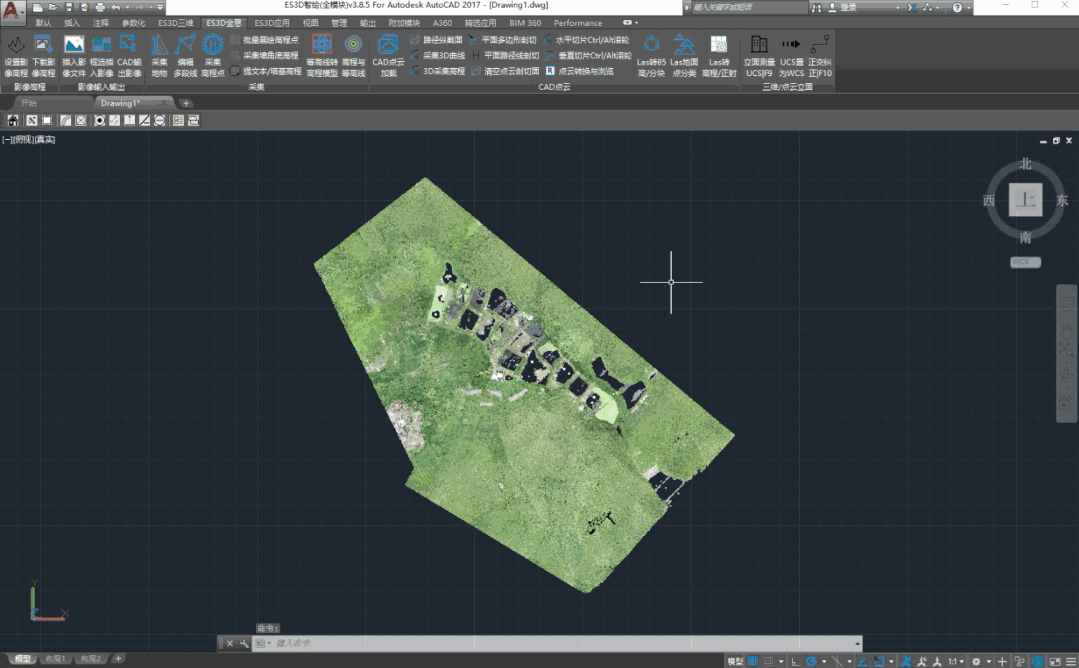

软件还支持用户加载本地高精度航测影像，
即正射影像。
软件对正射影像进行切片+上传，
实现数据流畅加载。
同时可实现和卫星影像叠加显示。
一般航拍影像数据量庞大，传统加载方式为加载整张图片，加载能力有限且容易出现卡顿，闪退，死机现象。本软件加载前引导用户对数据进行金字塔切片处理，切片处理后能够流畅、高效加载本地航拍数据。
▲ 正射影像和卫星影像叠加加载

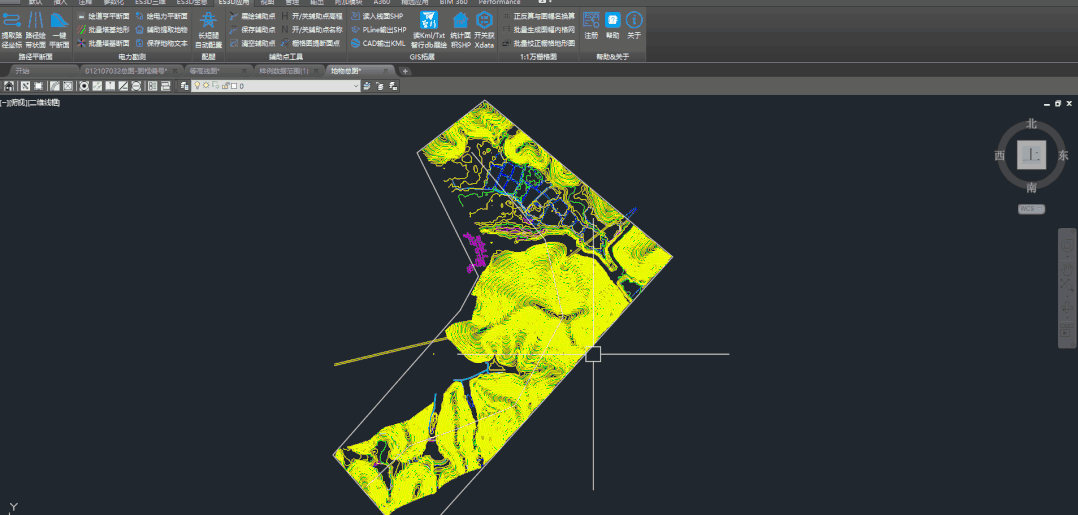

等高线数据是山区线路选线的核心需求，
软件自带多项等高线数据，
数据包括：
ALOS(12.5m）数据-大地高程，
资源三号卫星（约5m）数据-1985国家高程，
其中资源三号卫星（约5m）数据精度最高，
能满足可研、初设阶段路径选线。

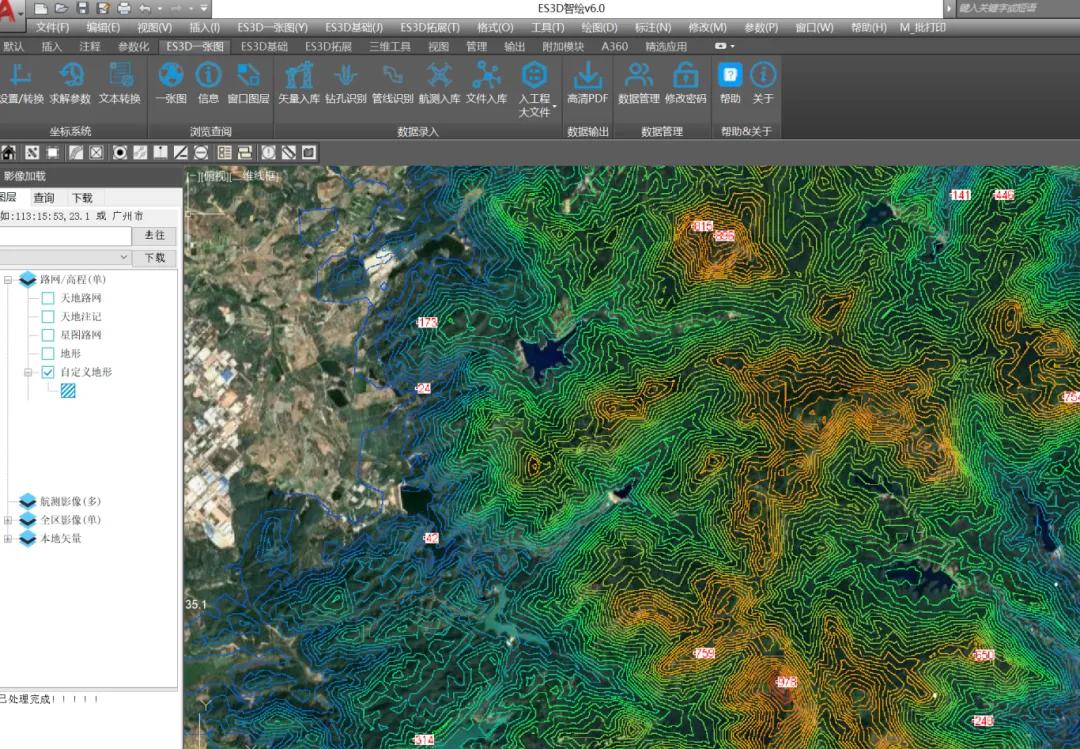

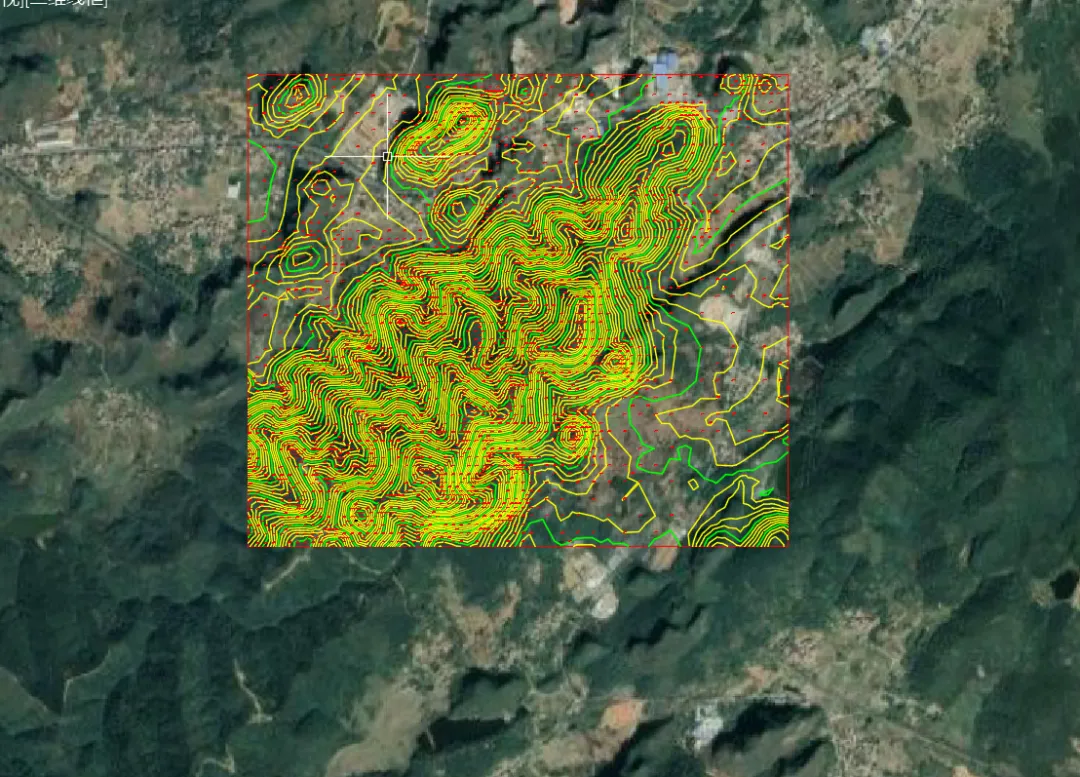

▲ 等高线加载

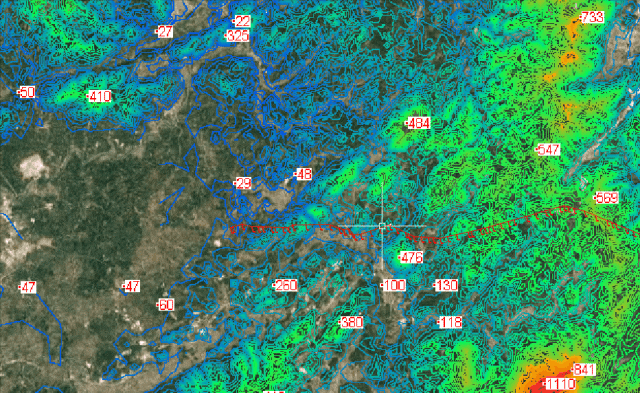

▲ 卫星影像+正射影像+数字高程
软件除了可以加载自带的高程数据，
还可以加载用户自己收集的等高线或航测dem数据。
加载后高程精度更高，
可以用于施工图阶段的线路设计。
软件同时支持将卫星影像、等高线数据下载至本地，
影像文件下载成图片格式插入，
等高线下载成本地矢量，
方便用户使用。

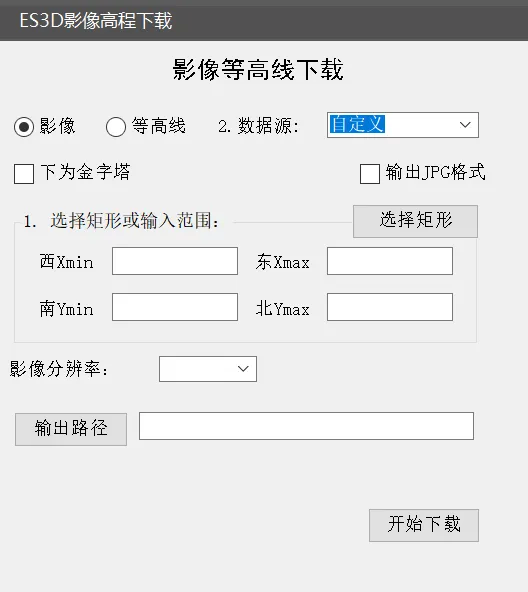

▲影像、高程下载
▲高程下载至本地
对于无法连接外网的公司，本软件支持将影像、高程数据下载成离线文件放置在公司服务器和个人电脑中加载，实现离线使用。

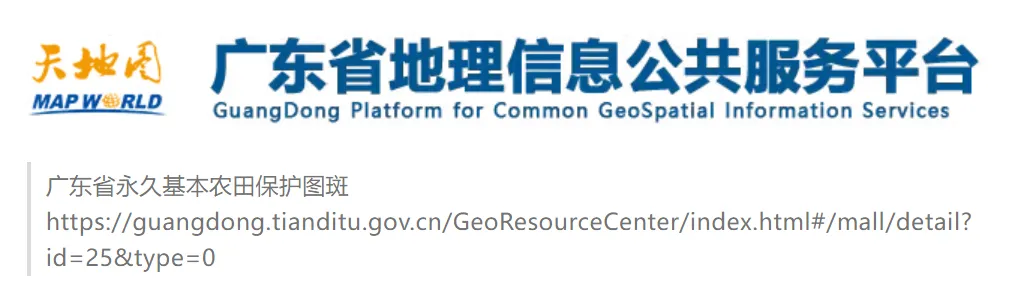

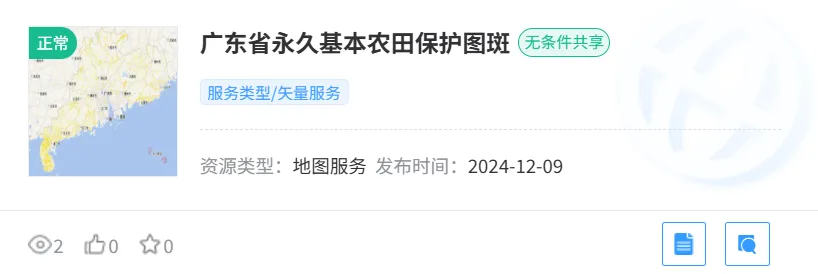

软件已将天地图等地理信息公共服务平台资料链接至软件，
在软件中实现图斑信息查询。
目前软件链接了广东省实用的相关图斑信息，
包括：基本农田、生态红线、林地、地质水文等相关信息。
其他省份已发布的数据也可以进行定制插入。

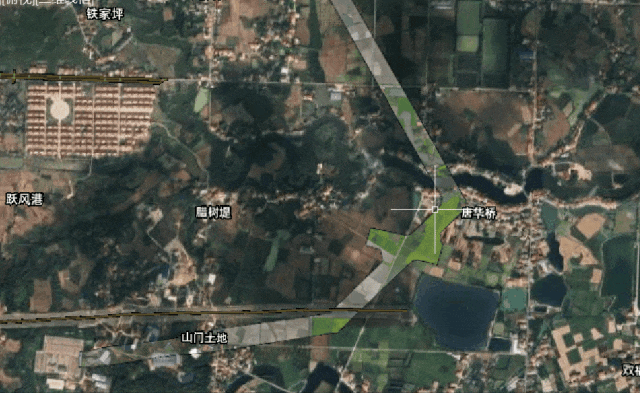

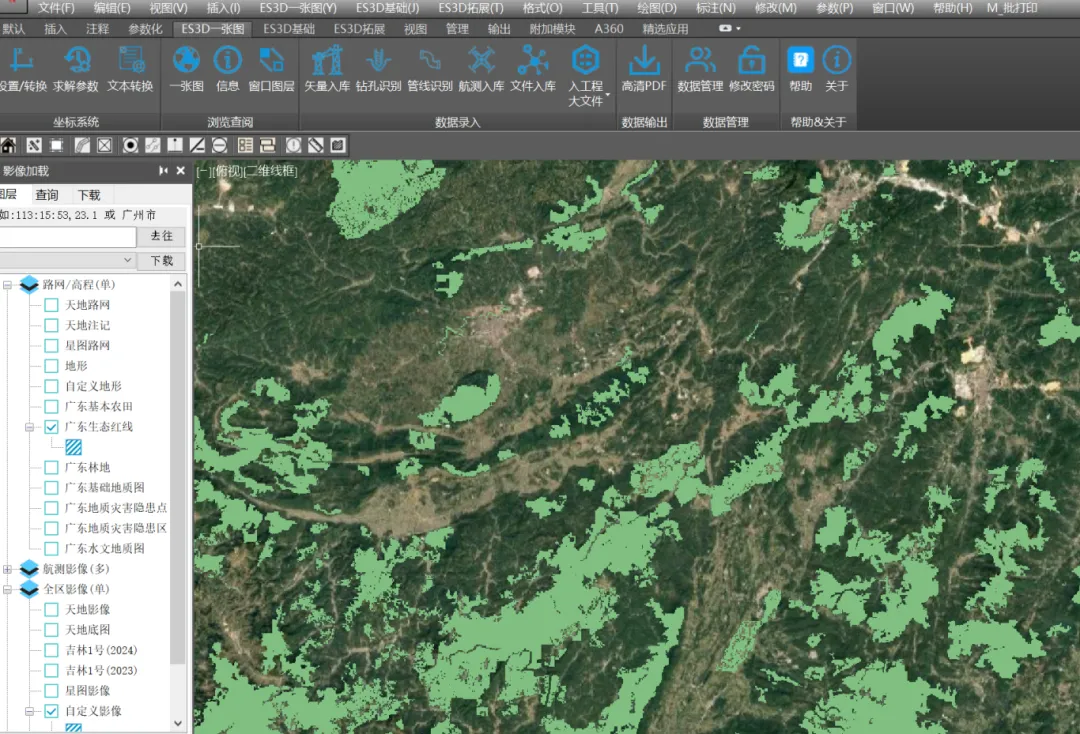

▲广东省基本农田

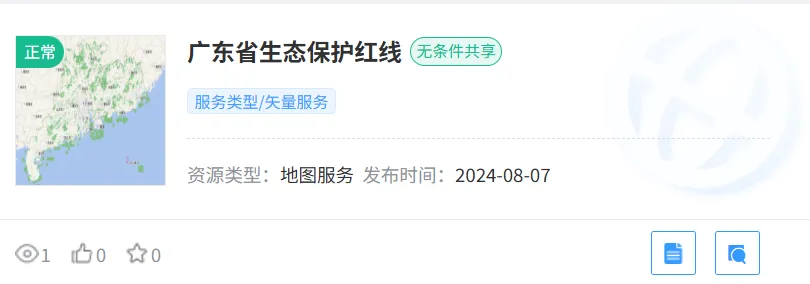

▲广东省生态红线
软件新增本地矢量数据的加载功能，
矢量数据第一次加载后可保存在CAD软件中，
可随时打开在图面显示。
（类似用户在奥维软件中打开kml文件后，
kml文件保存在奥维中，
下次打开软件自动加载）

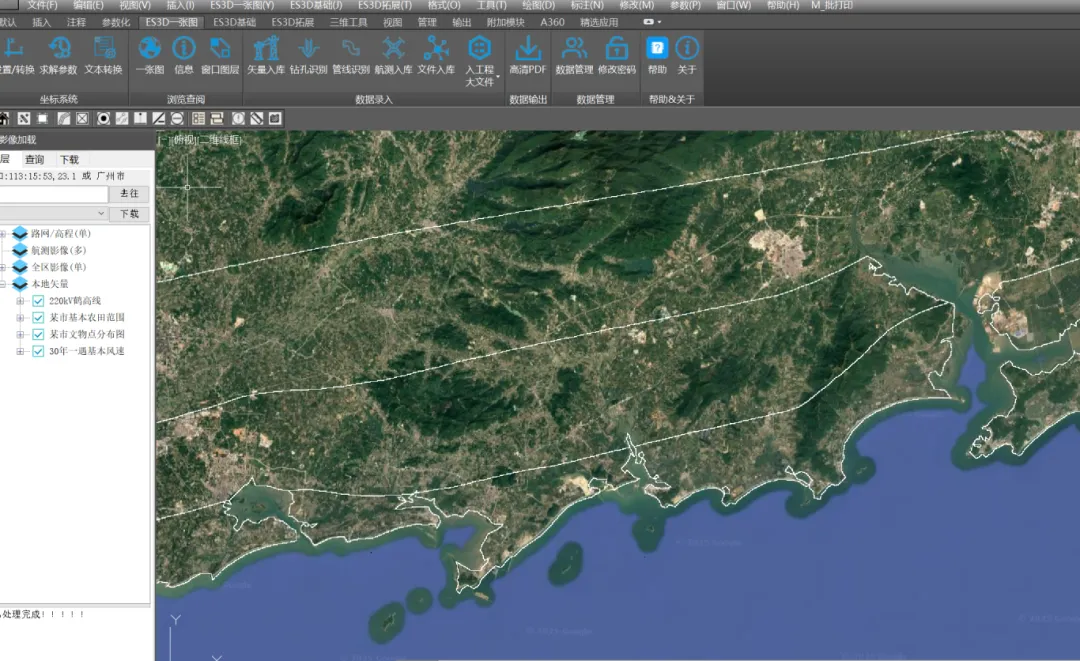

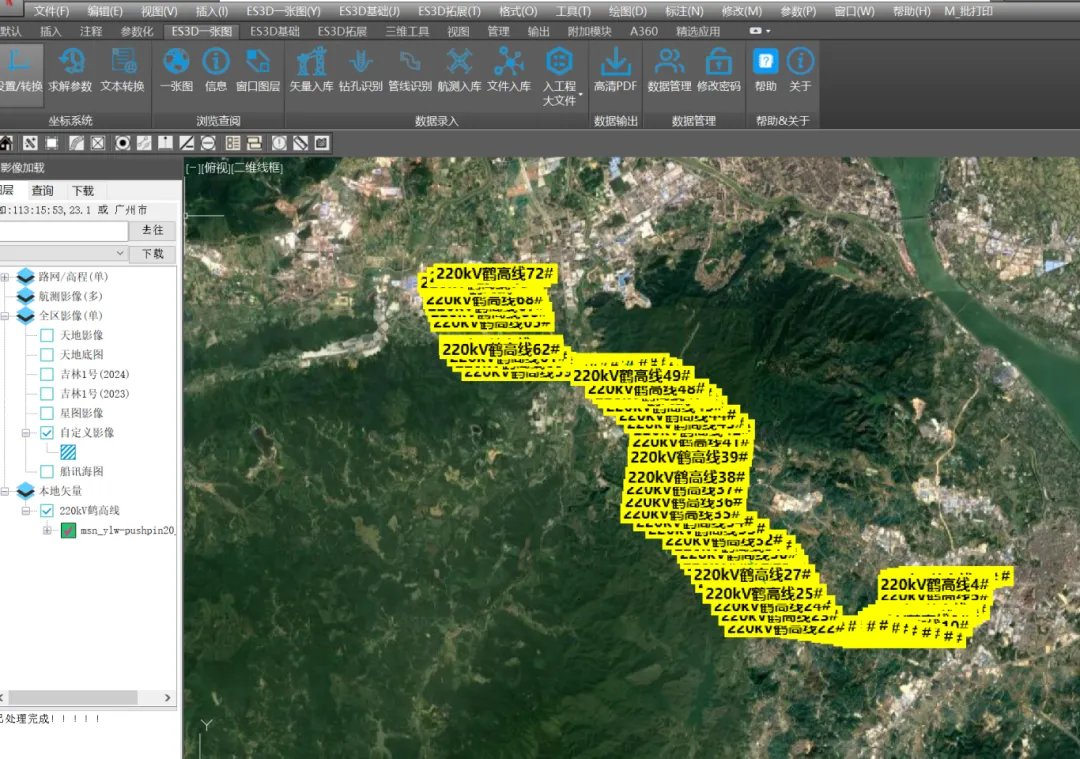

▲ 输电线路KML加载

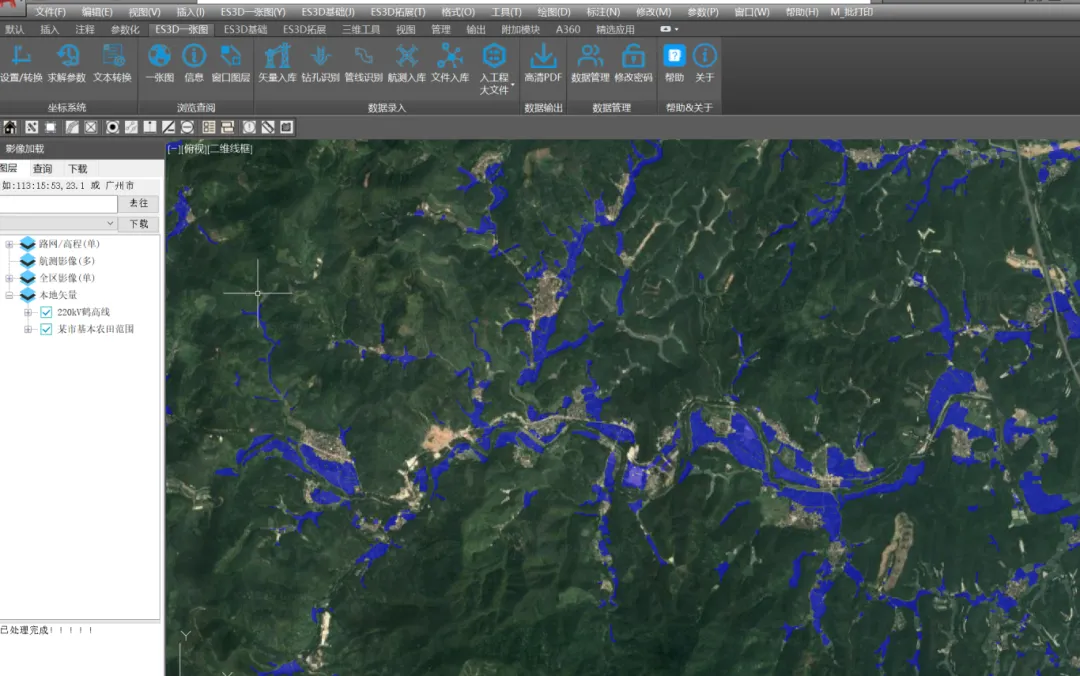

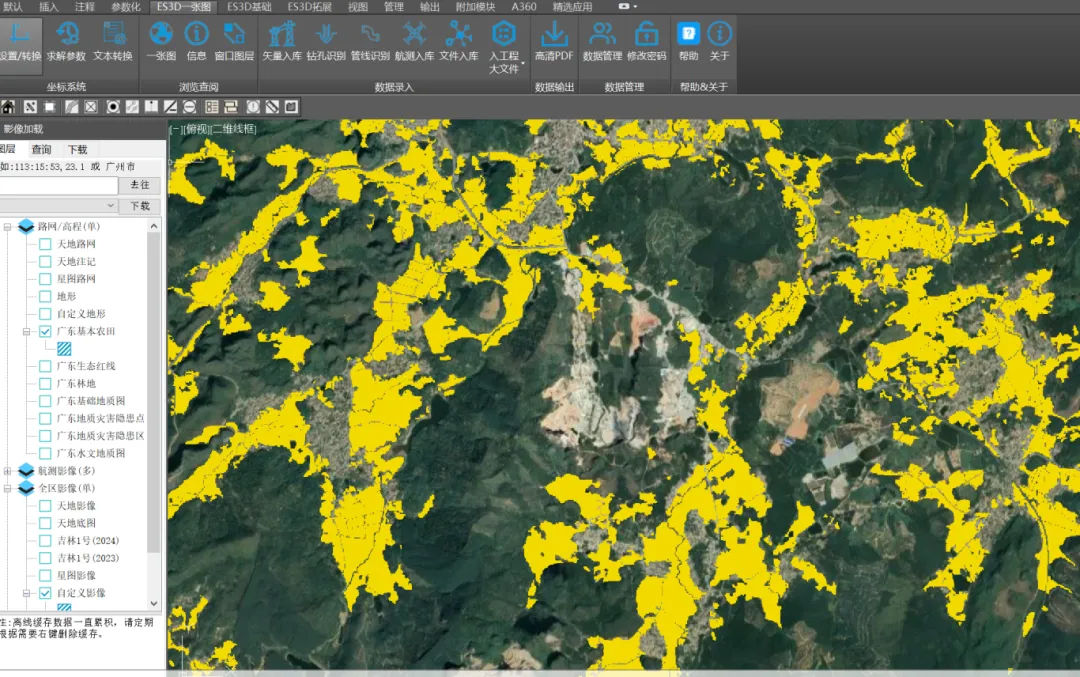

▲ 某地区基本农田范围加载效果

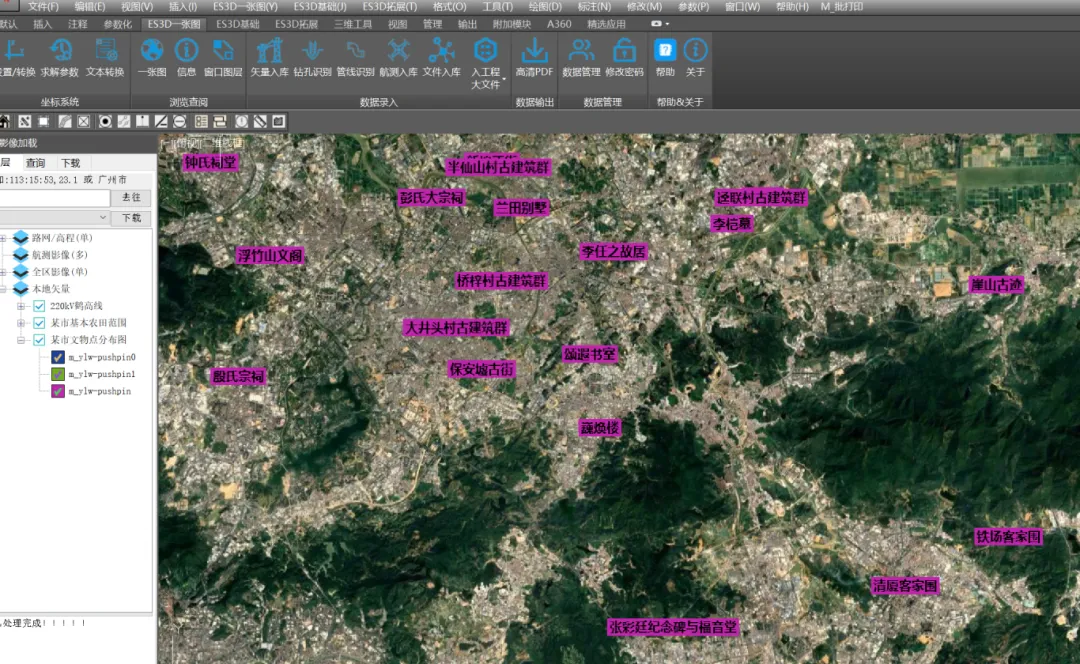

▲ 某地区文物保护点
▲ 某地区风区分布图
同时软件也支持直接打开.shp文件，
（坐标需要挂载正确），

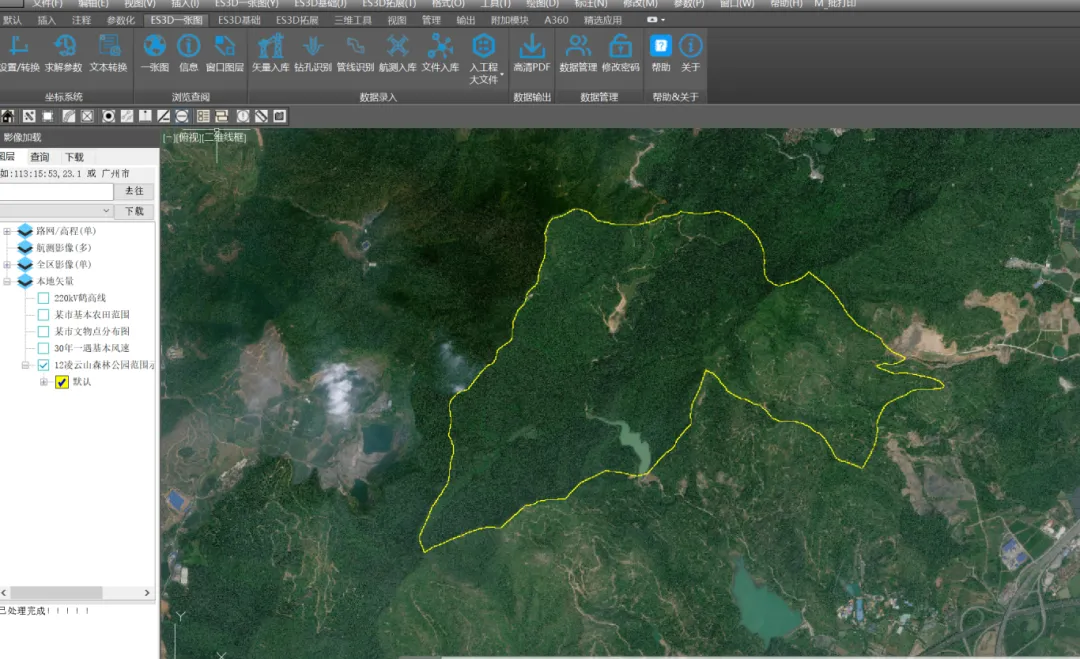

某森林公园shp文件导入如下图所示：
所有图层均可叠加显示，
例如下图
输电线路+森林公园+生态红线+等高线
叠加显示效果：

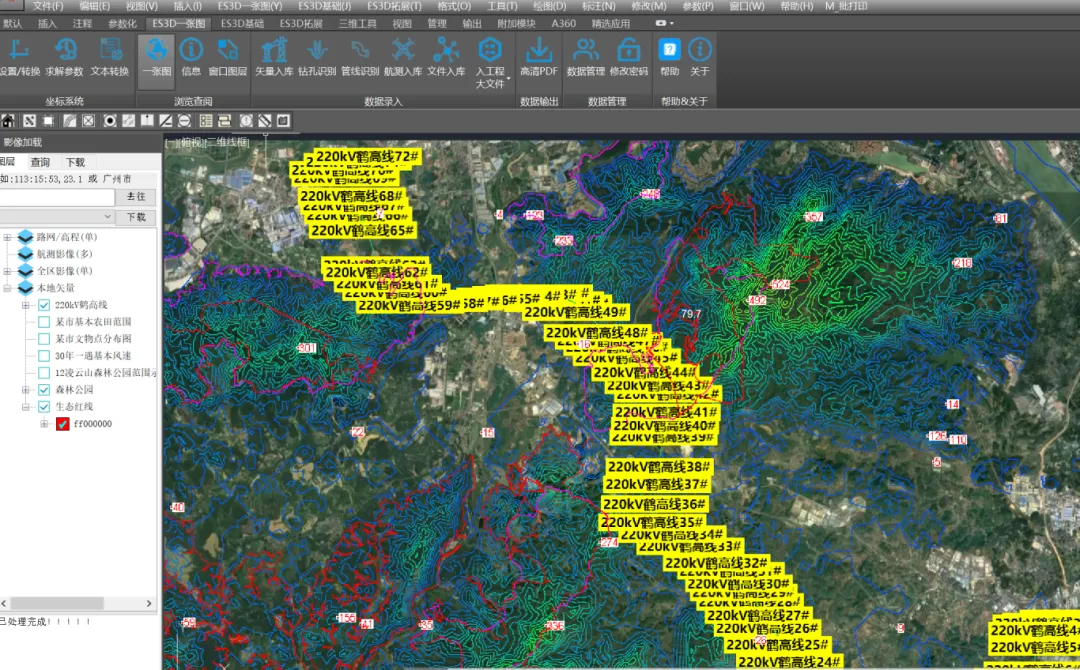

▲ “一张图”叠加显示
软件支持对接国外输变电开源数据。
用户框选一个范围后，
可将范围内的开源输变电数据下载至本地CAD图纸，
帮助前期收资，
深度辅助设计。

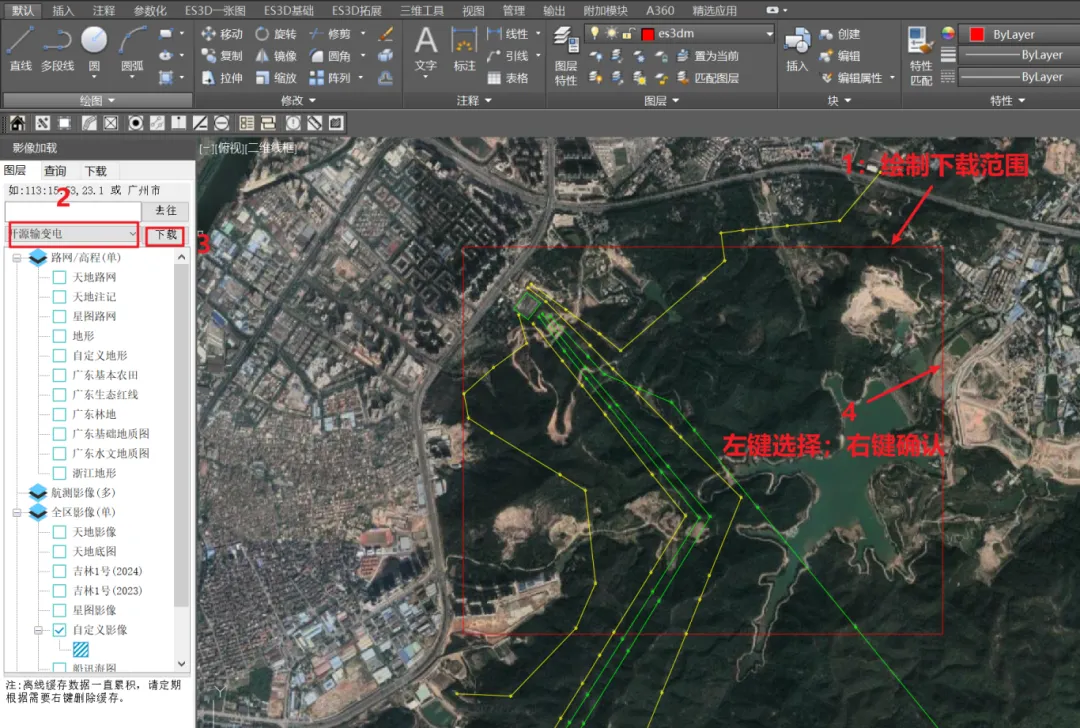

▲ 操作步骤及下载成果
该功能是软件最实用、使用频率最高的功能，
支持选择任意多段线后一键生成断面文件（.org）文件。

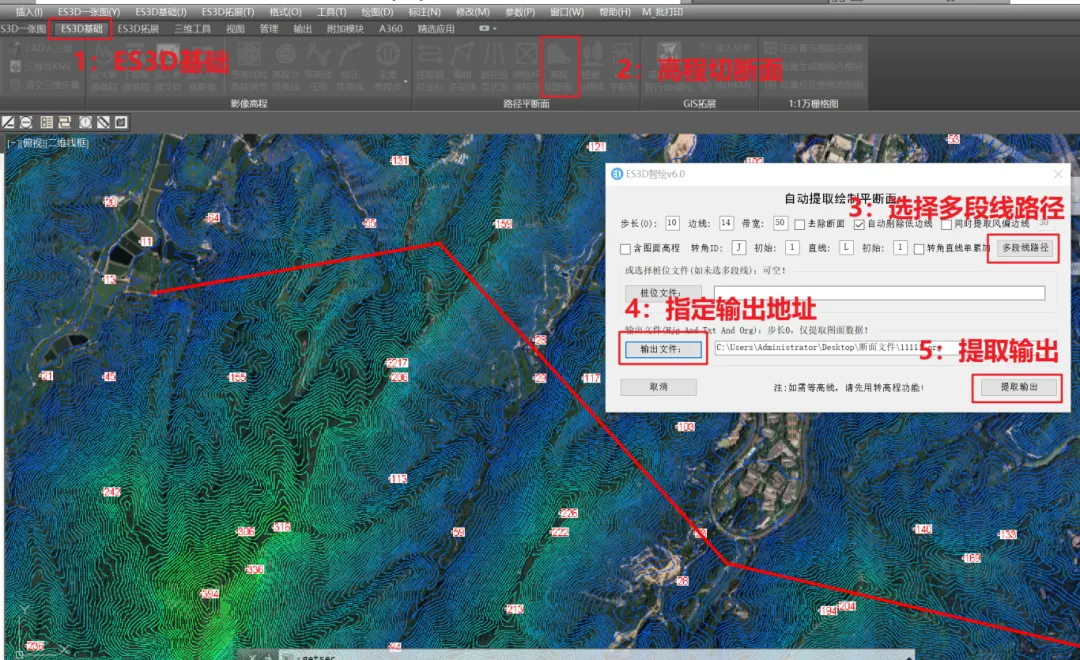

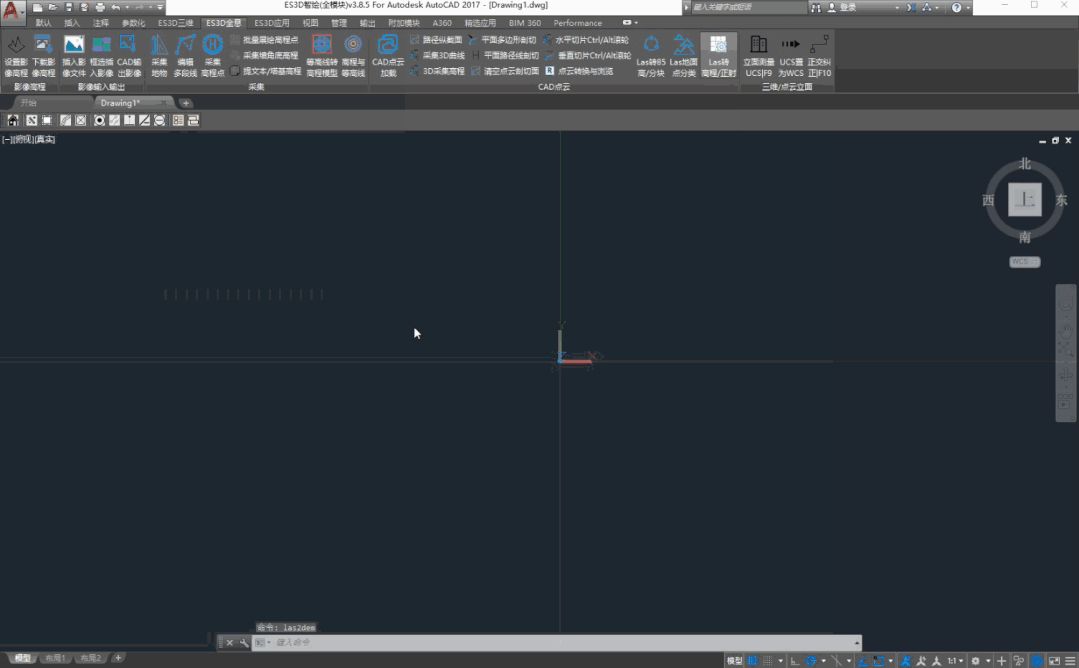

▲ 操作步骤
▲ 切断面全过程
断面的准确与否来源于地形等高线的精度，
软件支持三种数据来源：
① 软件自带5米间距等高线（自定义地形数据）
② 用户自有等高线数据
③ 用户无人机航测dem数据
1、软件自带5米间距等高线（自定义地形数据）
该方法是最方便、最快捷的切取断面方式，
即用户不需要任何数据，
即可以实现任意路径的断面切取。
2、用户自有等高线数据
当用户自有等高线数据时，
可利用软件先将等高线数据转成dem文件，
然后后台载入dem文件，
再切断面时即是以该数据为数据源。
详细步骤如下：

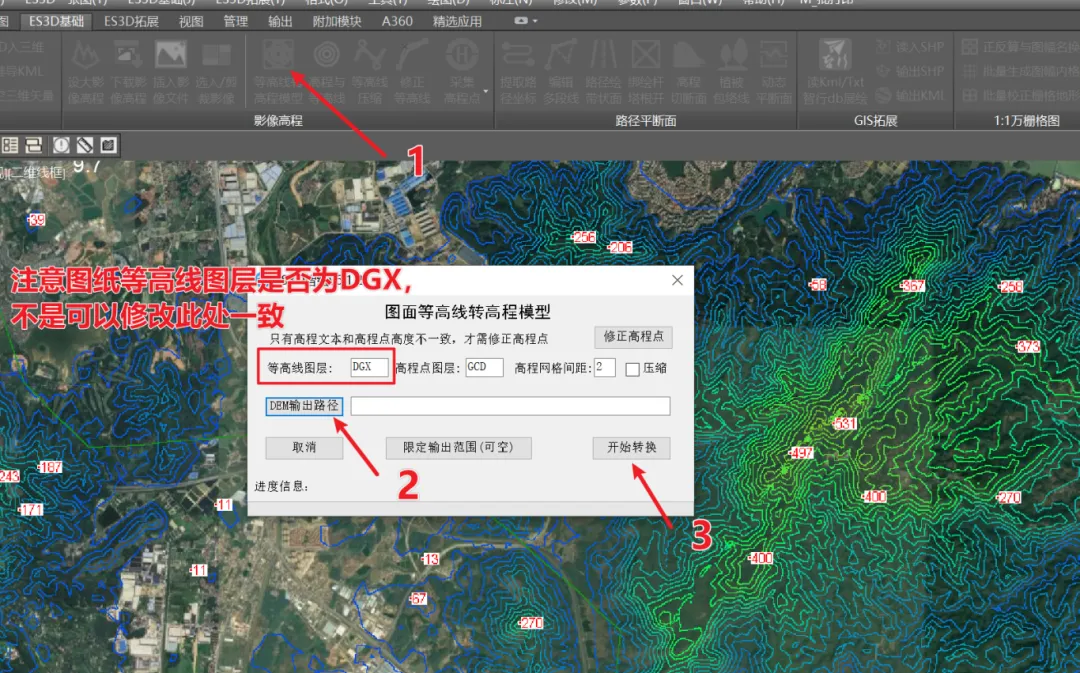

① 先利用“等高线转高程模型”功能，
将等高线数据生成dem文件。

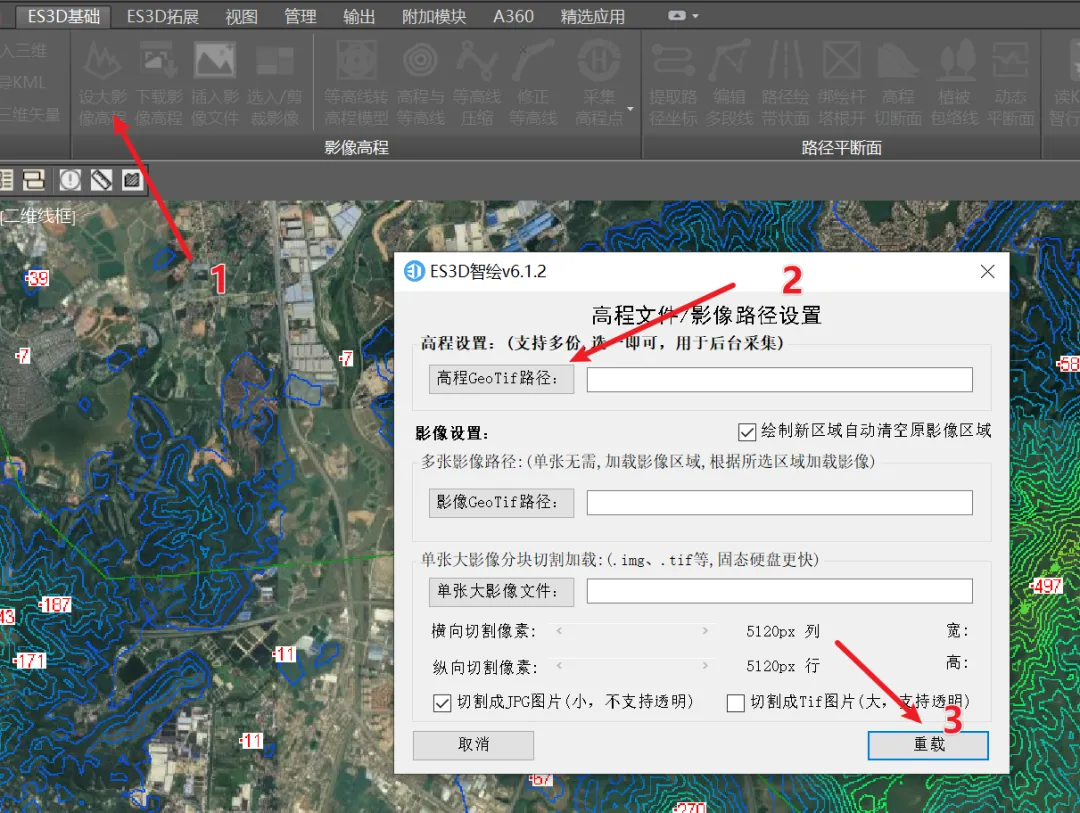

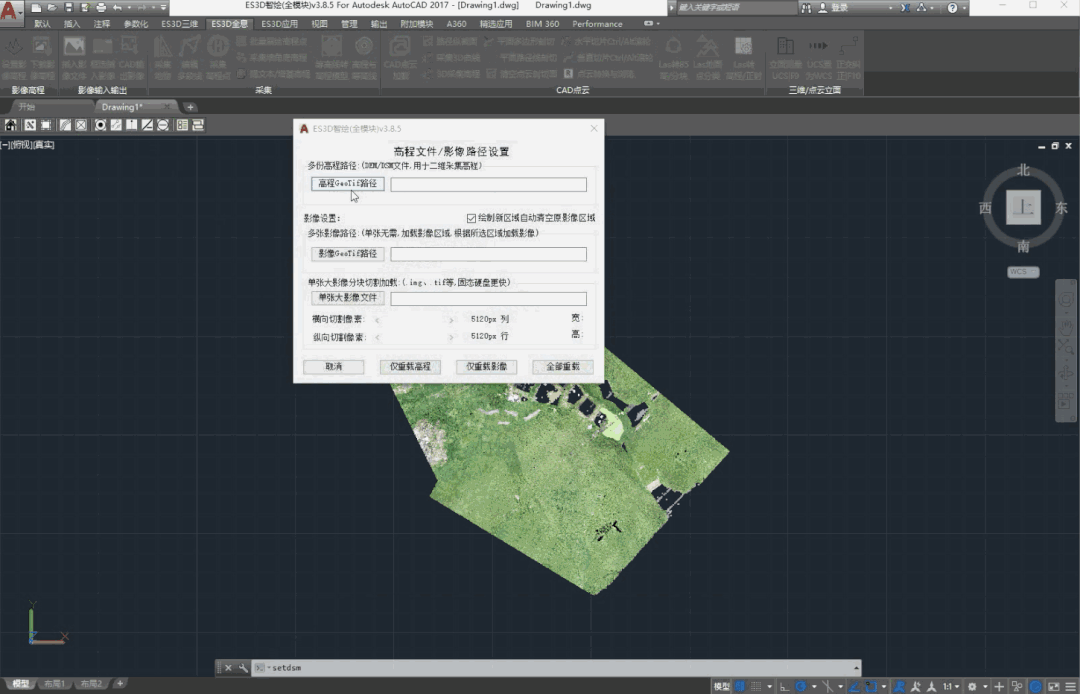

②利用“设大影像高程”功能，
选中刚才生成的dem文件。
③ 后续再利用“高程切断面”功能，
此时的数据源即为自己的等高线图层数据。
3、用户无人机航测dem数据
软件支持利用无人机航测数据dem数据切取断面，
直接在大疆智图导出dem后，
重复上述“设大影像高程”操作，
选中dem文件即可。

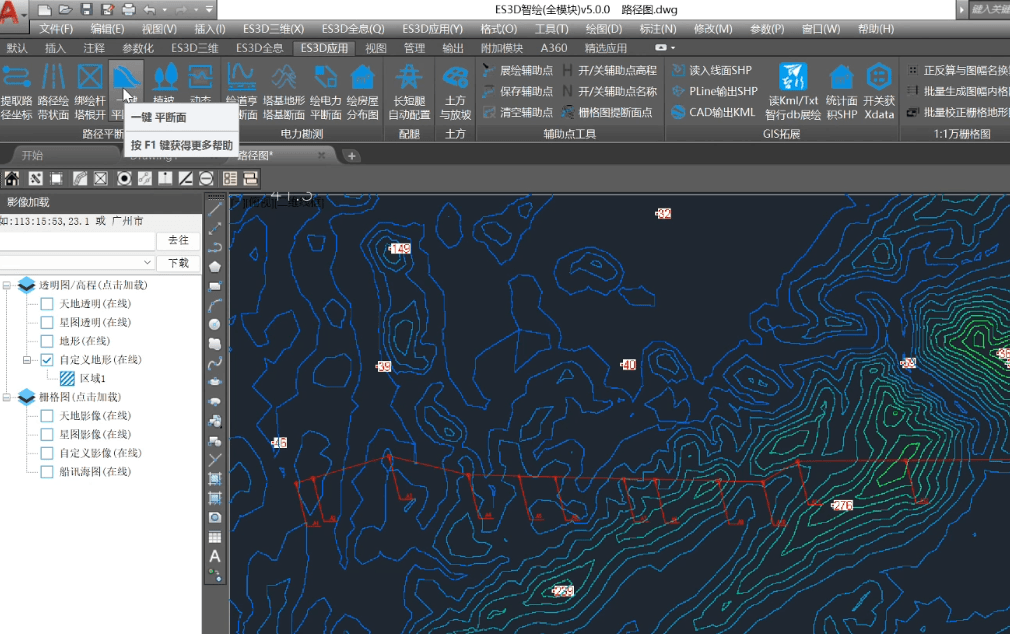

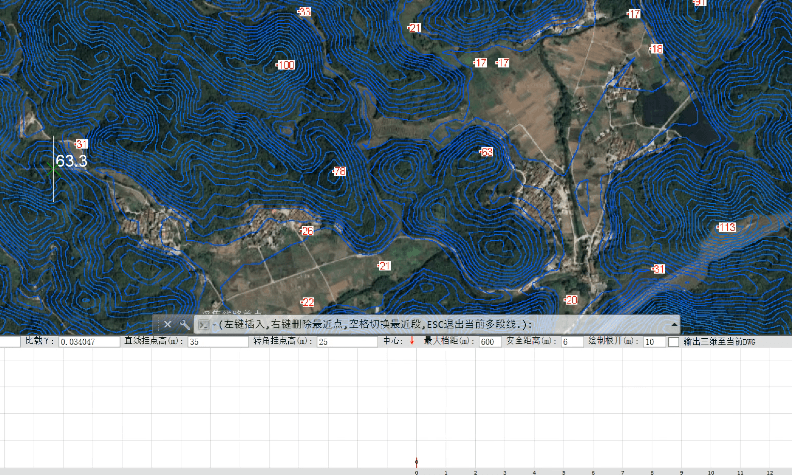

除了高程切断面功能外，
软件还有动态平断面功能，
即直接动态显示当前耐张段的断面情况，
鼠标移动到哪里，
断面就显示到哪里。
此外还能自动排塔，
自动绘制杆塔位置和杆塔名称。
该功能是也是软件的王牌功能，
是市面上唯一的
将激光点云数据一站式生成电力勘测成果的软件。
软件支持将无人机激光点云数据一站式全流程加工处理，
生成输电线路平断面成果，
满足终勘要求，
取代人工外业，
大幅提高勘测效率和质量。
基于大疆无人机M300/350+大疆L1L2L3系列进行全线仿地激光数据采集。
针对千寻等网络CORS只支持采集国家2000坐标和大地高，软件支持根据控制点文本，一键快速将激光点云大地高转换国家高程，满足应用需求。
3、激光地面点分类
软件根据测区高密度点云，自主研发激光点云拟合三角网加密的地面点分类算法，实现高密度点云的一键地面点分类。
4、激光数据转正射影像
由于激光设备自带相机像片重叠度等难以满足后续正射制作要求，ES3D支持将原始点云进行构网，根据点云颜色生产正射影像，便于数据加载和进一步深度使用。
5、地面点转DEM
实现地面点LAS数据格式一键转高程模型，输出DEM数据，便于数据加载和进一步深度应用。

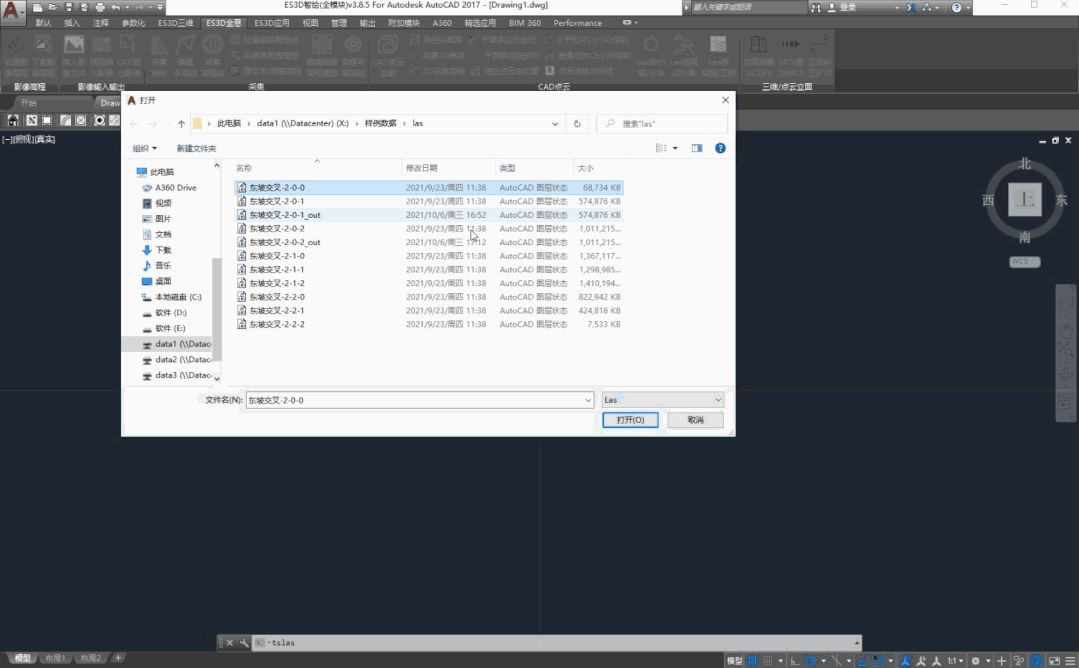

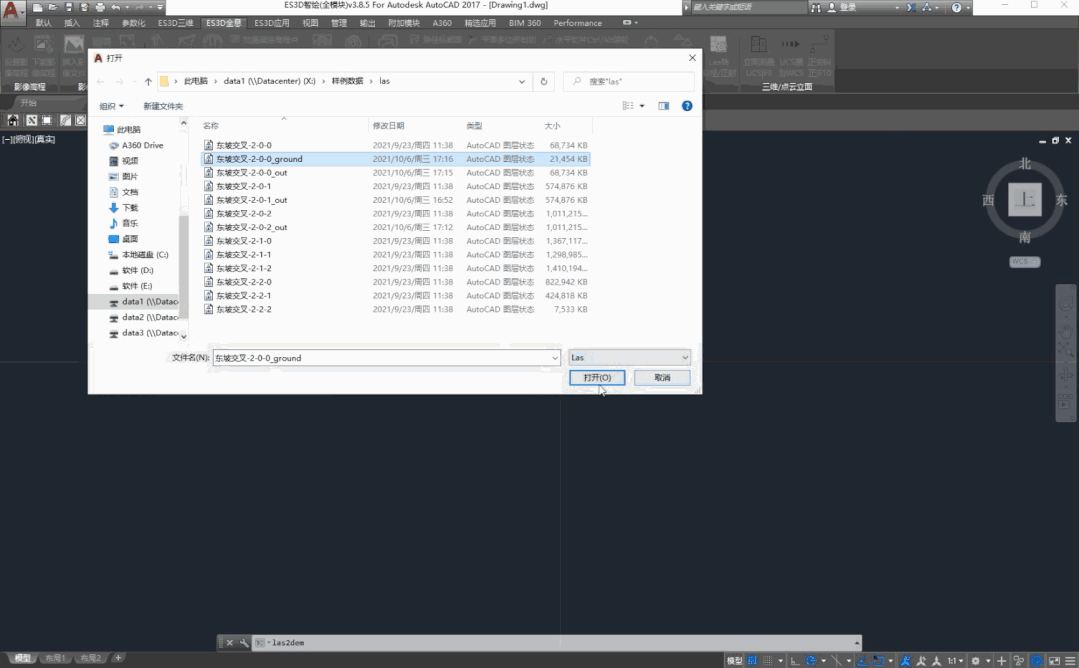

6、激光点云数据加载及多边形、沿路径、纵横剖切等
按坐标加载CAD点云，支持按多边形、路径拓展切割点云。同时支持横向纵向切割点云，ALT/CTRL + 滚轮调整方向与厚度。实现基于切割点云的捕捉数据采集。

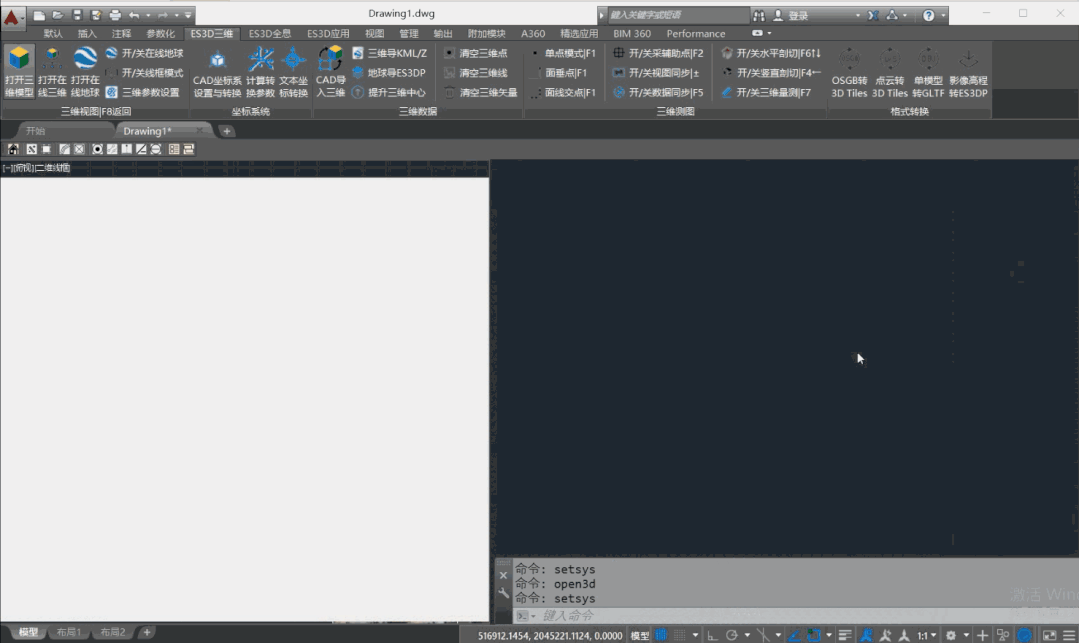

7、实景三维、点云格式加载（建议此处用激光点云的加载与实景三维加载合成的GIF）
支持大疆智图原始格式实景三维、激光点云B3dm直接加载，同时支持CC、Smart3D等常用实景三维软件生产的3Dtiels格式，支持实景三维叠加在线地球模式。
8、基于实景三维数据采集与拓展
支持CAD任意坐标系重设跟重挂载，实现一套实景三维任意CAD坐标系对接，实现基于实景三维数据的数据采集与深度应用。

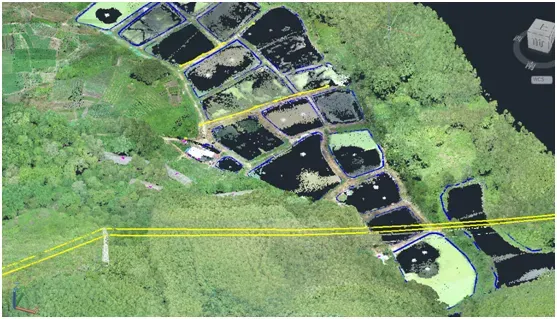

9、基于航测/激光采绘三维带属性线划图（支持一键平断面）
基于航测、激光数据，软件根据常用电力采集地物类型，在激光点云、高程模型下采集CAD三维矢量数据，数据支持一键全要素(地物、交跨、断面等)平断面。
10、三维优化设计、全要素一键ORG平断面
根据含属性三维DWG矢量图，利用CAD三维视图优化调整路径，一键输出全要素（地物、交叉跨越、断面边线等）ORG平断面。根据全要素平断面，深度评价优化线路的合理性，最终确定优化后路径，测量依据最终优化排杆后成果进行终勘定位，检查补测部分数据。
除了上述主要功能，
软件还有：坐标转换、实景三维、
批量生成塔基地形、塔基断面；
增加植被包络线；生成房屋拆迁图等功能，
可详见下全功能操作视频。
软件的全功能操作演示详见下视频：
欢迎对软件感兴趣的朋友扫描下方二维码与我联系：
可进行试用授权 和 线上线下交流活动。
