Lg的次梁,腰筋带N,就说明这架梁是受扭非框架梁?

击上方蓝字关注，免费送您一份精品资料哦

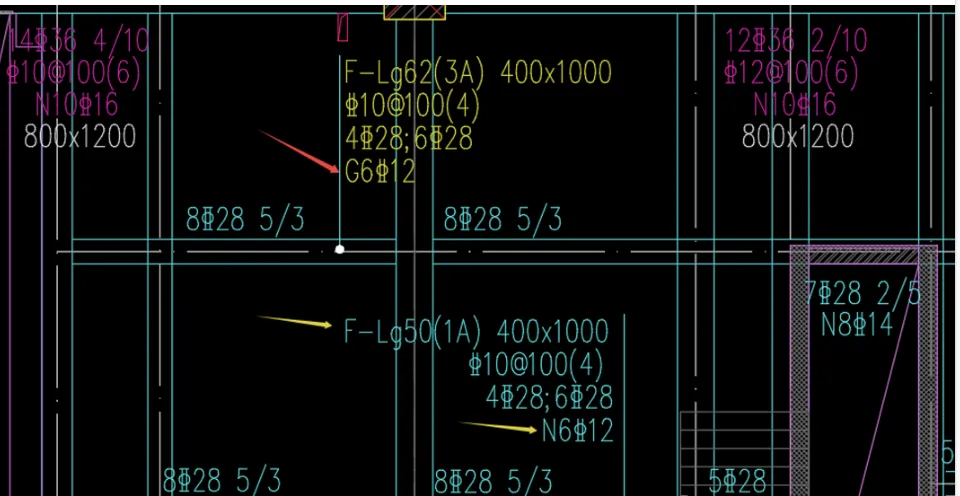

有个结构问题争议较大，梁代号为Lg的次梁，集中标注里有带N的抗扭腰筋，施工时，底筋是否同LN梁的做法一样？

次梁Lg的腰筋带N，是否代表这架次梁是受扭非框架梁？

可不可以理解成，Lg的次梁，腰筋是G的，搭接与锚固取15d，腰筋是N的，搭接与锚固取La，然后底筋都取锚固12d？

【讨论与回复】

这是两个概念。

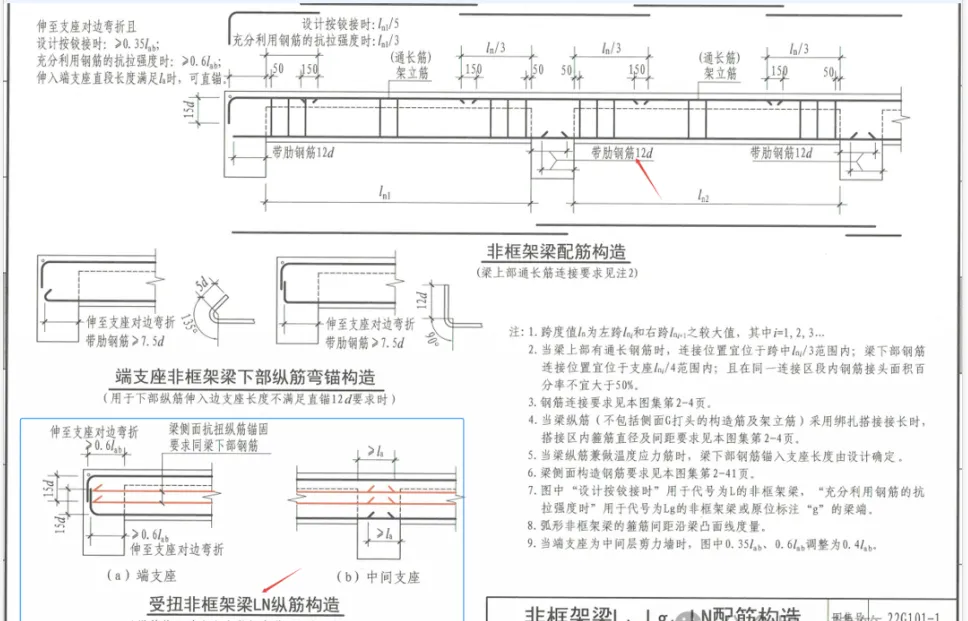

抗扭的钢筋，锚固要求做法同梁下部纵筋。

Lg代表梁上部纵筋按刚接，LN代表梁受扭，都是非框架梁，各管各的。

受扭就说明这个梁有一侧是大开洞，或者这根梁的两侧的房间功能的荷载差异很大，出现了不平衡扭矩。

梁代号是Lg，不是LN。

其实就是设计师标注不规范，没有按LN标注。但是腰筋锚固按LN要求就行。

现在施工，腰筋锚固按LN要求，底筋也是按LN要求做的，感觉这个底筋多用钢筋量了。

一般都不会标注吧，一般图纸都只在标注腰筋时加上N或G。

原因在于还是按16G的老习惯。22G实施后，现在设计院年轻人很少了，画图的都是30多岁的，都想省事了，能说清楚否不想改了。

Lg的次梁，腰筋带N，就说明这架梁是受扭非框架梁。

【小结】

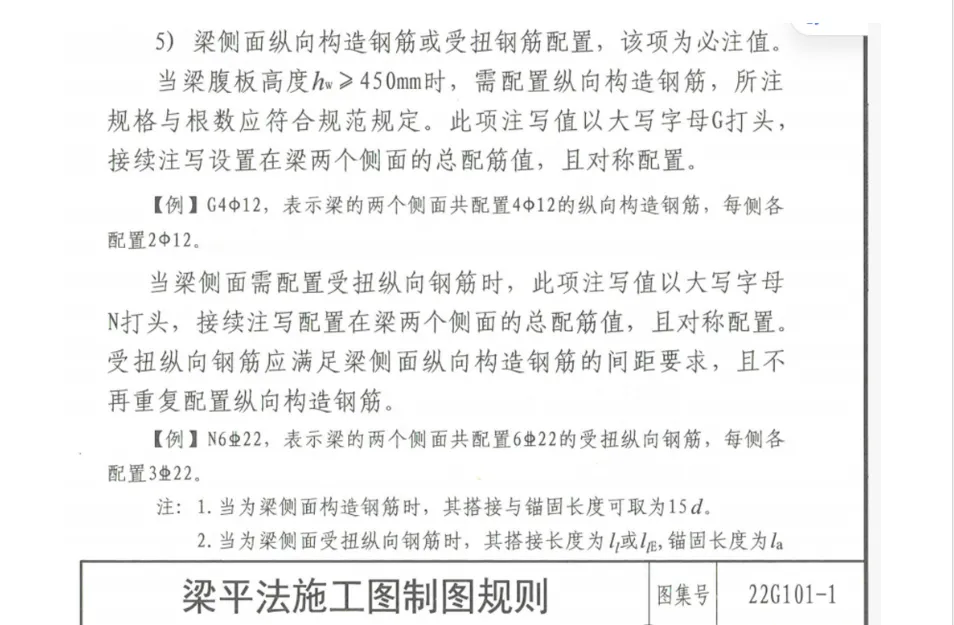

1、N的理解：只要标注了 N，腰筋就按受扭钢筋锚固（取 La）。

2、梁的代号：只要是 L（非框架梁），底筋通常按 12d锚固，除非设计说明有特殊规定。

3、无需纠结 Lg：只要图纸没有特别说明 Lg 有特殊构造，它就是一根普通的非框架梁，其构造由是否带 N 决定。
