自研CAD软件必看:五大3D渲染引擎深度科普与选型指南

在三维 CAD 软件开发中，渲染引擎是承载模型显示、交互操作、场景渲染的核心底层组件，直接决定软件的运行性能、交互体验与工业适配能力。不同于普通游戏、动画渲染引擎，CAD 软件对几何精度、拓扑交互、工程标注、大装配体渲染有着极致要求，选型需贴合工业设计场景。

本文聚焦HOOPS 3D、Coin3D、OSG、VSG、Three.js五大主流渲染引擎，逐一拆解技术特性、适配场景与优劣，为 CAD 软件开发者提供精准选型参考。

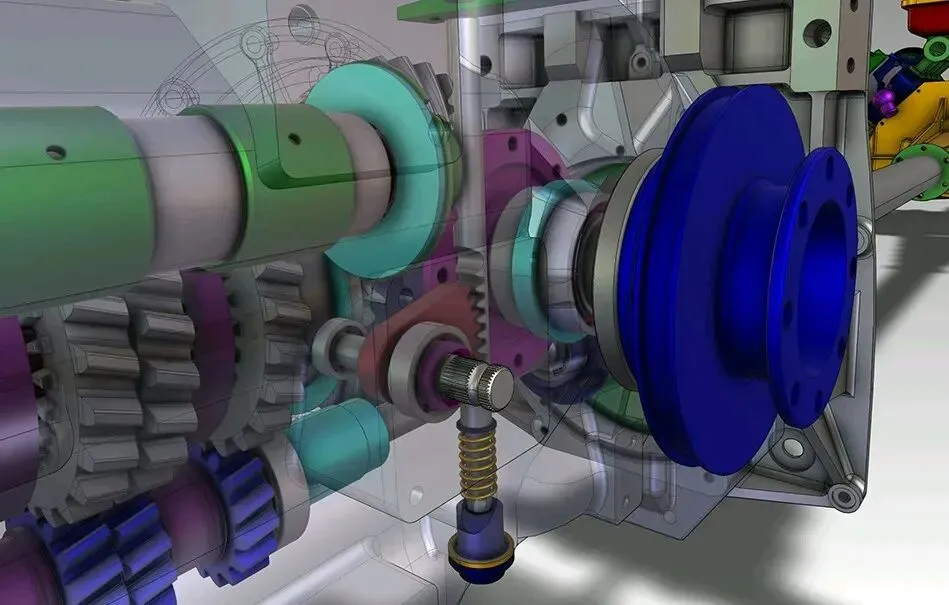

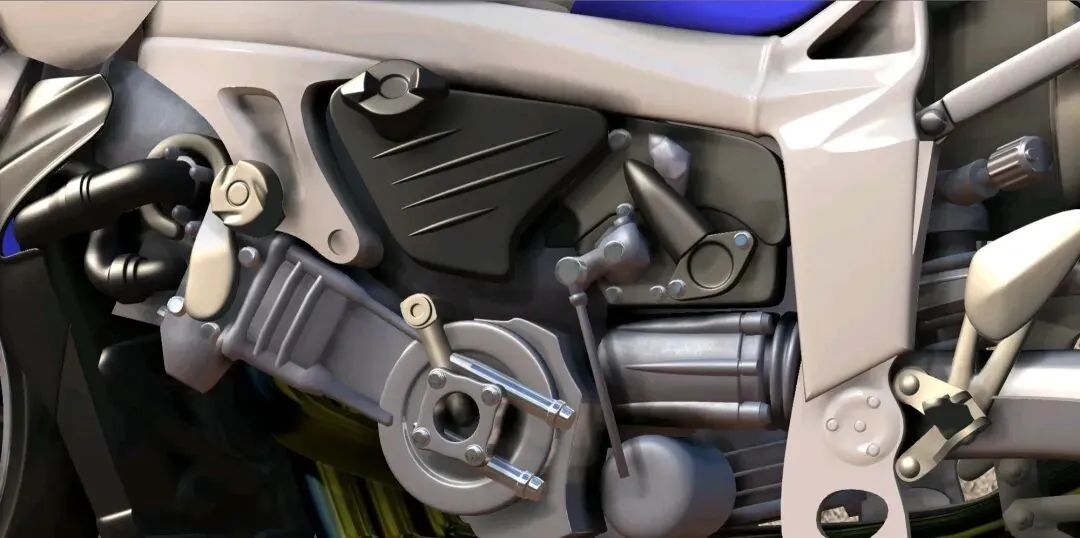

HOOPS 3D：工业级商业 CAD 渲染标杆

HOOPS 3D（全称 HOOPS Visualize）是 Tech Soft 3D 公司研发、西门子旗下的商业闭源工业级渲染引擎，也是全球主流商用 CAD/CAE/BIM 软件的首选渲染底层，是专业工业建模软件的成熟解决方案。

核心技术特性

• 底层兼容 OpenGL、DirectX、Vulkan 多图形 API，跨 Windows、Linux、macOS、移动端全平台，同时支持桌面端与 Web 端轻量化渲染；

• 采用保留式场景图架构，原生适配 BRep 实体、NURBS 曲面、拓扑结构，完美保留 CAD 模型几何精度；

• 内置大模型优化机制，支持外存渲染、LOD 分层、分页加载，可流畅处理百万级零件超大装配体。

CAD 专属适配能力

• 开箱即用提供 CAD 核心交互功能：拓扑拾取（点 / 线 / 面 / 体精准选中）、隐藏线消除、剖切视图、PMI 标注、装配爆炸、测量高亮；

• 无缝对接 Parasolid、ACIS、OpenCASCADE 等主流几何内核，搭配 HOOPS Exchange 可直接解析 30 + 种工业 CAD 格式；

• 工程级渲染稳定性，满足机械、军工、建筑 BIM 等专业领域的高精度显示需求。

优缺点

✅ 优势：工业渲染精度拉满、交互组件完善、大模型性能优异、商业技术支持完备、多端适配统一； ❌ 不足：商业授权费用高昂、闭源无法深度定制底层、学习成本偏高。

适用场景

商业化高端桌面 CAD、专业工程仿真软件、大型装备 BIM 系统、企业级三维建模平台。

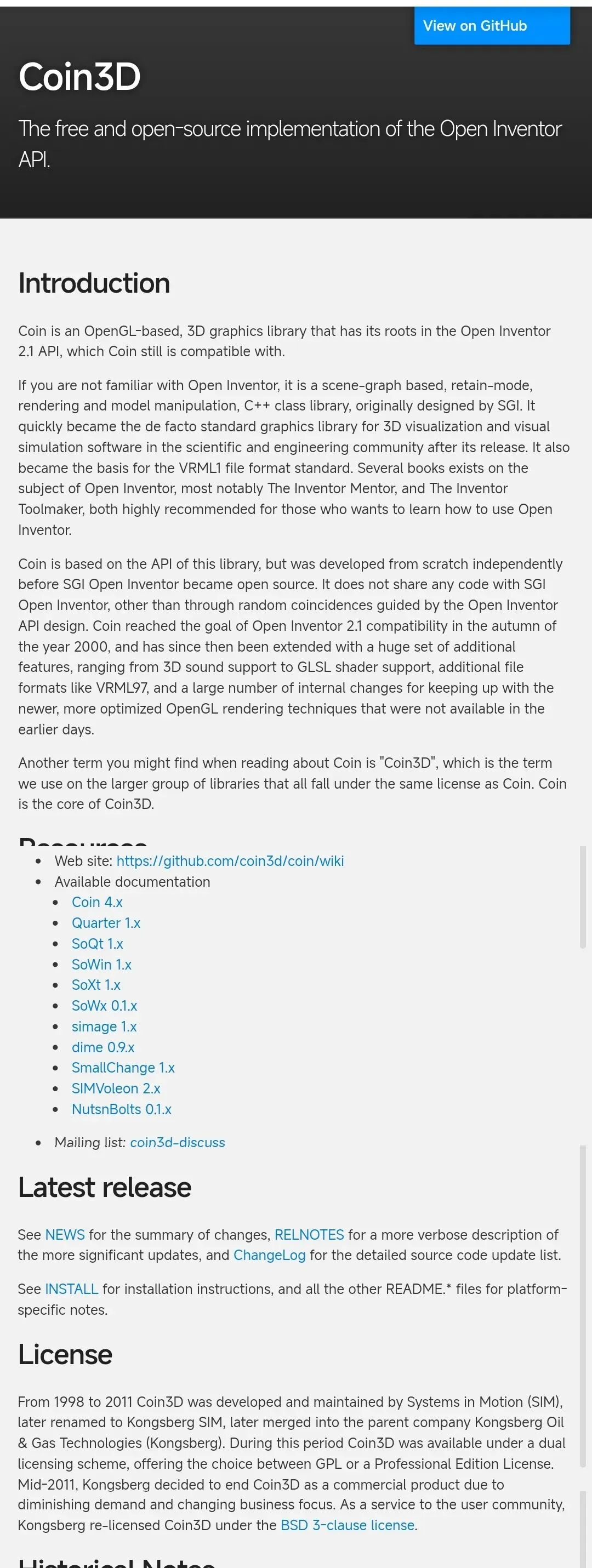

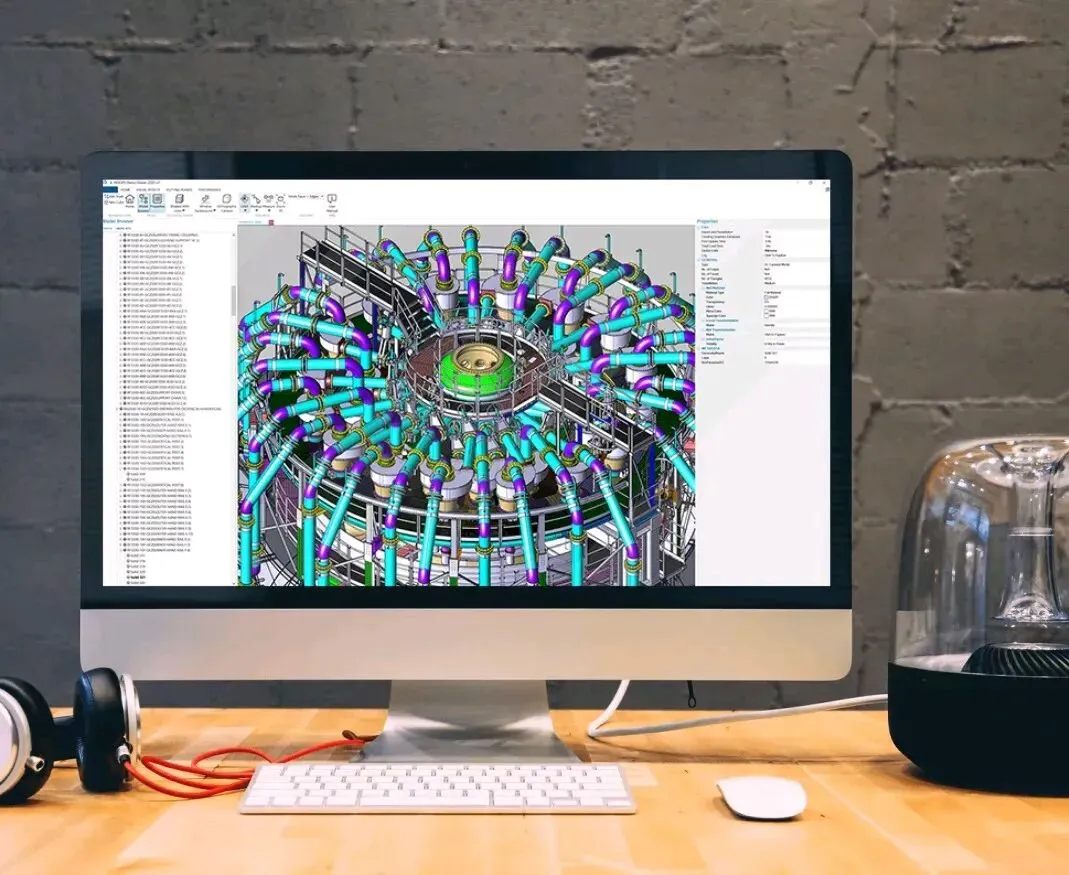

Coin3D：开源轻量 CAD 渲染首选

Coin3D 是 SGI OpenInventor 的开源实现，FreeCAD 默认渲染引擎，专为中小型交互式 CAD 软件打造，是开源 CAD 领域的经典选择。

核心技术特性

• 基于 C++ 开发，底层采用传统 OpenGL，场景图架构简洁轻量化，资源占用低；

• 支持 Python 绑定（Pivy），可快速实现脚本化开发，集成难度极低；

• 采用 BSD 开源协议，商用无版权风险，可自由修改、二次分发。

CAD 专属适配能力

• 天生为参数化建模、机械 CAD 设计，原生支持线框、着色、消隐等 CAD 经典显示模式；

• 模型拾取、编辑交互、视角操控等基础建模交互功能完善，与 OpenCASCADE 几何内核适配度极高；

• 代码精简，易于嵌入小型 CAD 软件，快速搭建可视化交互层。

优缺点

✅ 优势：开源免费、商用友好、CAD 交互成熟、轻量易集成、经 FreeCAD 长期实战验证； ❌ 不足：底层图形 API 老旧，不支持 Vulkan、光追、PBR 等现代渲染特性，超大模型渲染性能不足。

适用场景

开源轻量化 CAD 软件、桌面端参数化建模工具、小型工业设计软件、科研教学类三维建模工具。

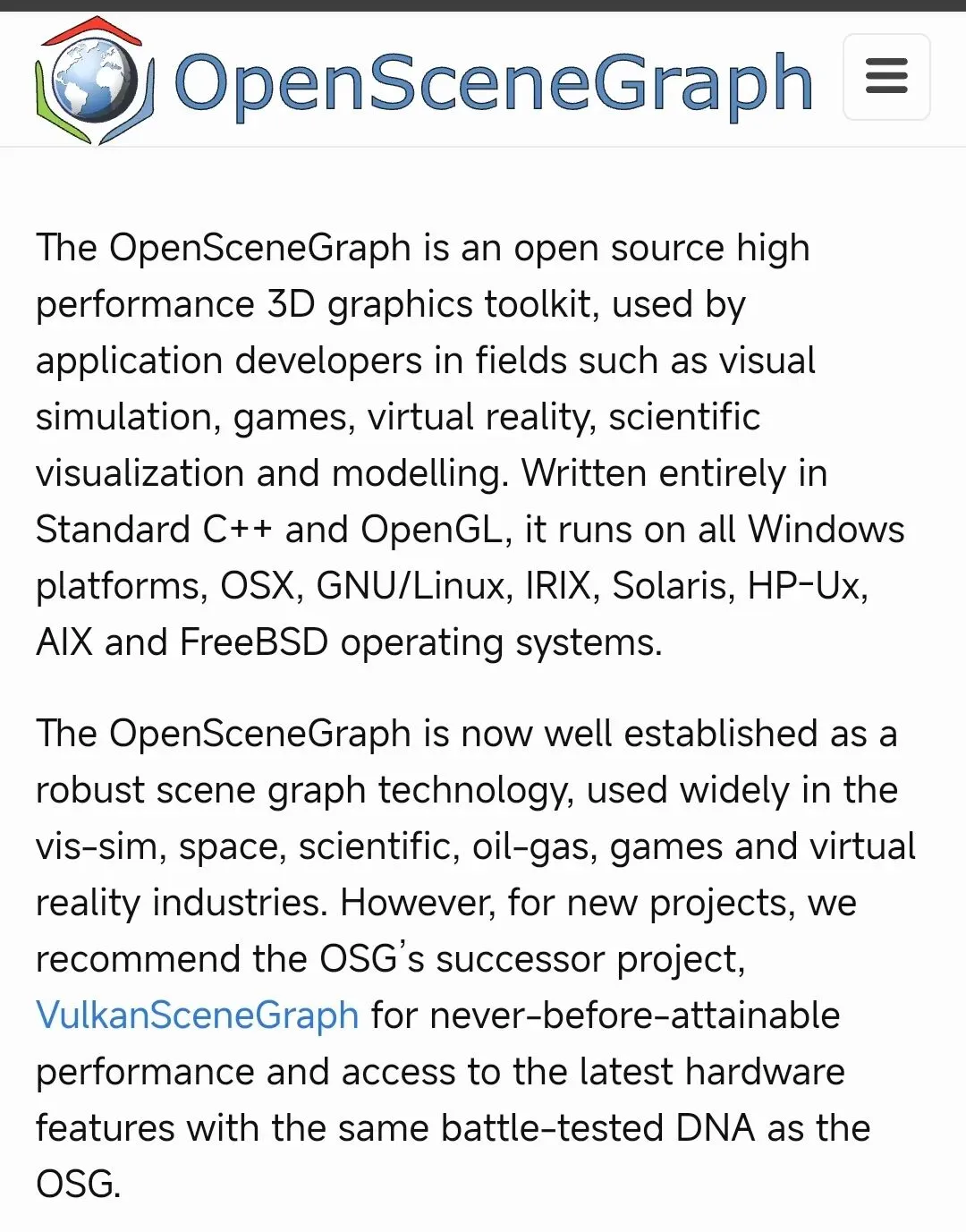

OSG（OpenSceneGraph）：开源大场景渲染老牌选手

OSG 是经典开源跨平台场景图渲染引擎，深耕工业仿真、数字孪生领域，是大规模三维场景渲染的主流选择。

核心技术特性

• C++ 编写，基于 OpenGL 开发，开源 LGPL 协议，生态成熟、资料丰富、社区插件完善；

• 擅长海量模型调度、场景分页、大场景内存优化，支持复杂厂区、大型装备等超大规模模型渲染；

• 跨平台兼容性强，可在 Windows、Linux 等系统稳定运行，适配各类工业硬件环境。

CAD 专属适配能力

• 可加载、渲染 CAD 模型，支持工业模型格式解析与可视化；

• 侧重场景展示与仿真渲染，原生 CAD 建模交互能力薄弱，需自行开发建模编辑逻辑；

• 适合 CAD 模型的可视化查看、仿真演示，而非交互式建模编辑。

优缺点

✅ 优势：开源免费、大场景渲染能力顶尖、工业仿真生态成熟、稳定性强； ❌ 不足：建模交互组件缺失、上手配置复杂、图形架构老旧，不适合纯建模类 CAD 软件。

适用场景

工业数字孪生、大型装备仿真系统、厂区三维可视化、CAD 模型查看器（非编辑类）。

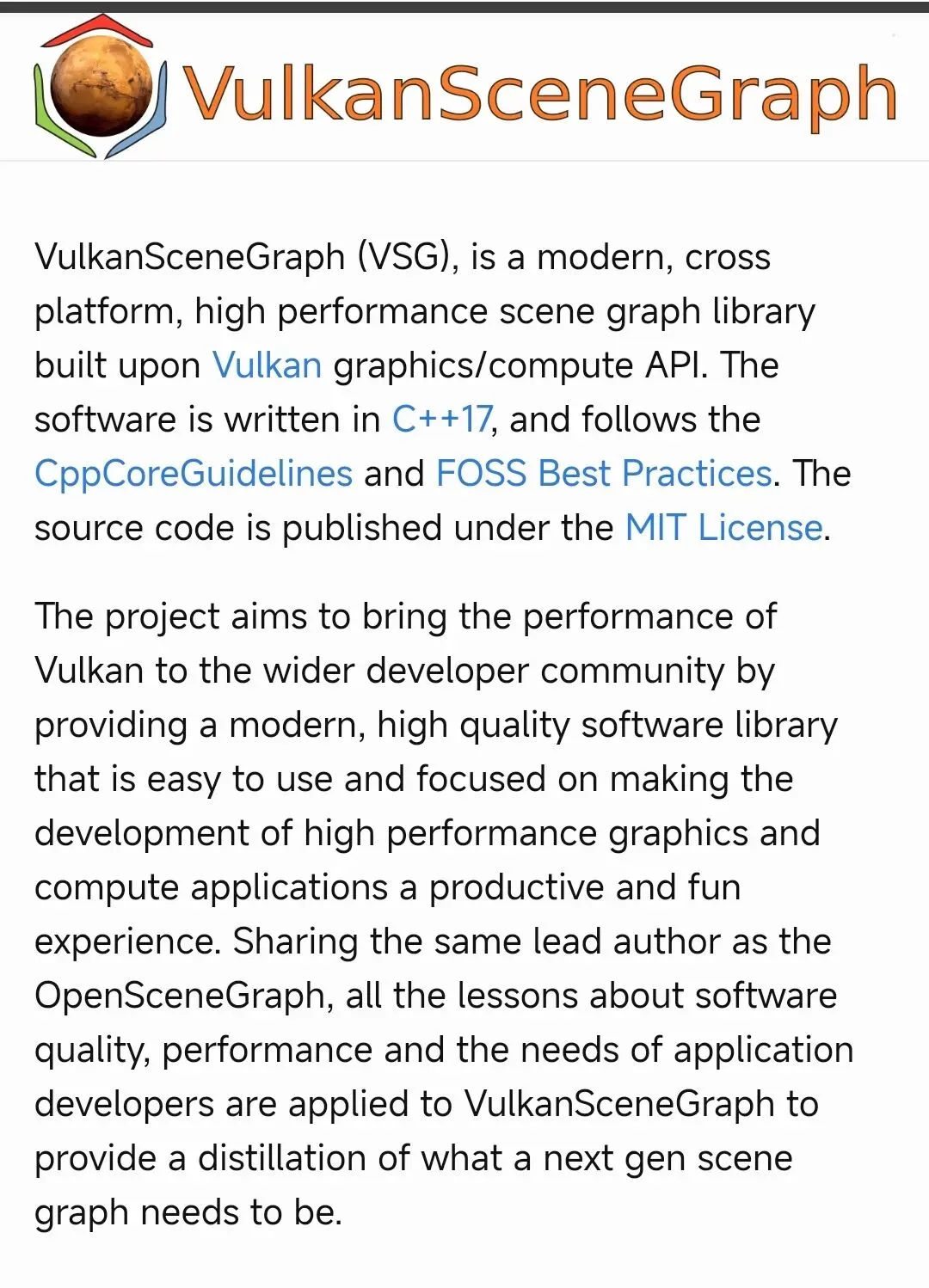

VSG（VulkanSceneGraph）：OSG 现代高性能继任者

VSG 是 OSG 官方推出的下一代渲染引擎，基于 Vulkan 全新开发，是面向未来的高性能工业可视化引擎。

核心技术特性

• 采用 C++17 标准，原生基于 Vulkan 图形 API，充分发挥多核 CPU 与现代 GPU 性能，渲染效率远超 OSG；

• 继承 OSG 场景图设计理念，兼容 OSG 核心开发思路，降低老项目迁移成本；

• 原生支持 PBR 物理渲染、实时光追、现代后处理效果，适配新一代图形技术。

CAD 专属适配能力

• 高性能渲染架构，可满足高端 CAD 软件的实时渲染、高画质显示需求；

• 具备大场景优化能力，适合新一代工业 CAD 与仿真融合型软件；

• 因诞生时间较短，原生 CAD 交互模块匮乏，需自主开发建模、拾取、编辑逻辑。

优缺点

✅ 优势：现代图形架构、性能强劲、光追 / PBR 支持完善、开源 MIT 协议、跨平台； ❌ 不足：社区生态不成熟、资料较少、CAD 专用交互组件缺失，开发工作量大。

适用场景

新一代高性能 CAD 软件、高端工业仿真可视化、前沿三维建模工具、追求未来扩展性的工业软件。

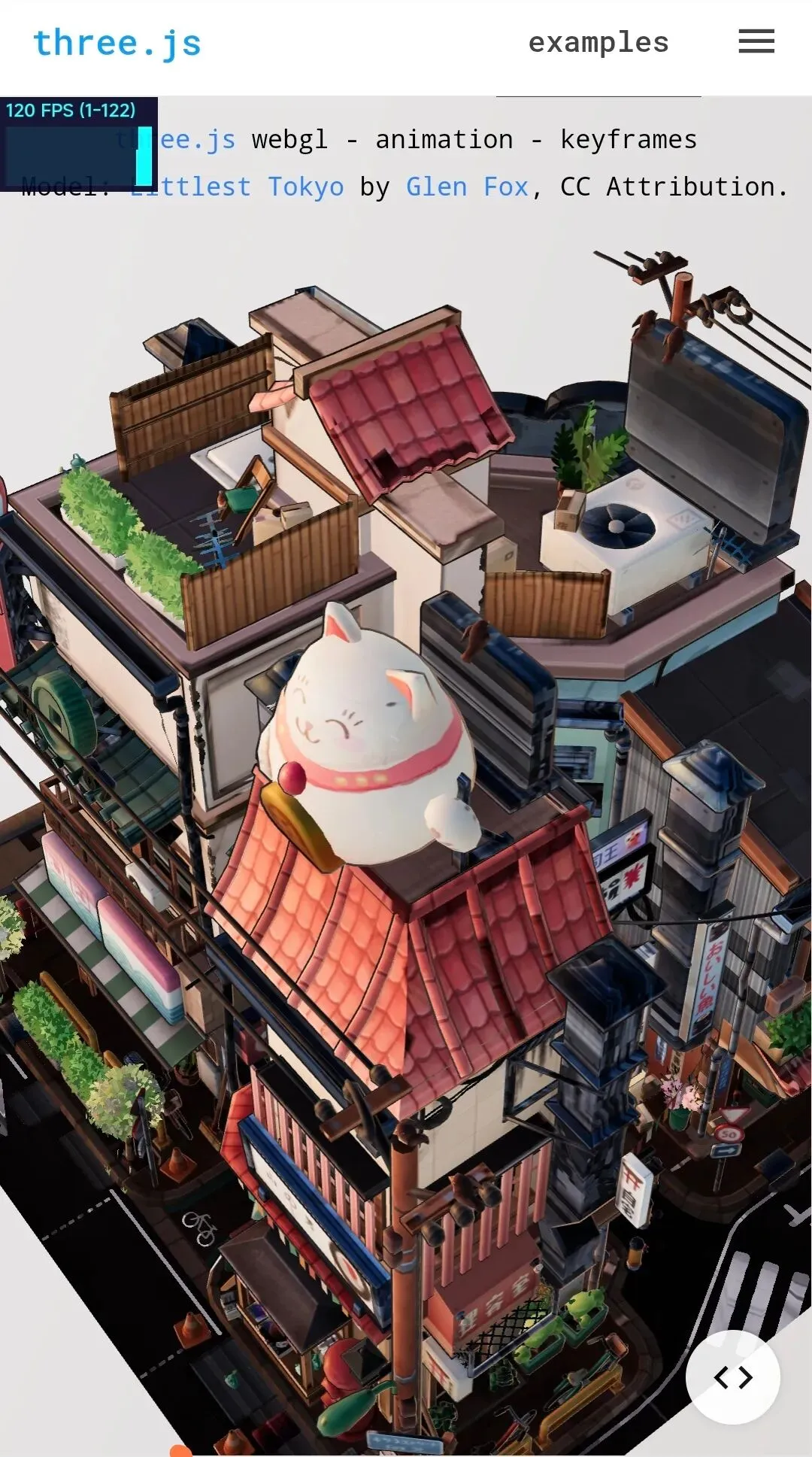

Three.js：Web 端在线 CAD 渲染王者

Three.js 是基于 JavaScript 开发的开源 Web 3D 渲染库，封装 WebGL/WebGPU，是浏览器端三维开发的事实标准，也是 Web CAD 的核心引擎。

核心技术特性

• 纯前端 JavaScript/TypeScript 编写，无需安装客户端，浏览器直接运行，跨 PC、平板、移动端；

• 封装底层图形 API，API 简洁易上手，前端开发者可快速入门；

• 生态极度丰富，拥有海量插件、模型加载器、渲染效果，开发效率极高。

CAD 专属适配能力

• 支持 CAD 模型轻量化渲染，可实现网页端模型查看、简单交互、在线预览；

• 适合 Web 在线 CAD、云端协同看图、轻量化建模场景；

• 受浏览器性能与 JS 语言限制，高精度硬核建模、超大装配体渲染能力不足，拓扑交互需自行封装。

优缺点

✅ 优势：纯 Web 运行、跨端无门槛、开源免费、生态完善、开发迭代速度快； ❌ 不足：浮点精度有限、大模型性能受限、专业 CAD 交互逻辑需自主开发，不适合重型桌面 CAD。

适用场景

Web 在线 CAD 平台、云端三维看图工具、轻量化在线建模、网页端产品设计协同工具。

五大引擎选型核心总结

1. 做商业专业桌面 CAD：优先选HOOPS 3D，成熟稳定、省时省力，兼顾工业精度与性能；

2. 做开源轻量桌面 CAD：首选Coin3D，免费易用、CAD 交互成熟，快速落地；

3. 做大场景工业仿真 / 可视化：选择OSG，开源成熟，大模型渲染无忧；

4. 做下一代高性能 CAD：布局VSG，贴合现代图形技术，具备长期扩展性；

5. 做Web 在线 / 云端 CAD：必选Three.js，纯前端跨端，快速实现云端三维交互。

对于 CAD 软件开发者而言，没有绝对最优的引擎，只有贴合自身产品定位、技术团队、预算成本的选择，精准匹配场景才能最大化发挥引擎价值，打造出高效、稳定的三维建模软件。
