12J926 无障碍设计(文末下载PDF电子版)

发布时间：2026-09-20 13:29:16 最近访问：2026-09-20 13:29:16

内容源于网络，版权归原作者所有，若有侵权，请联系删除。

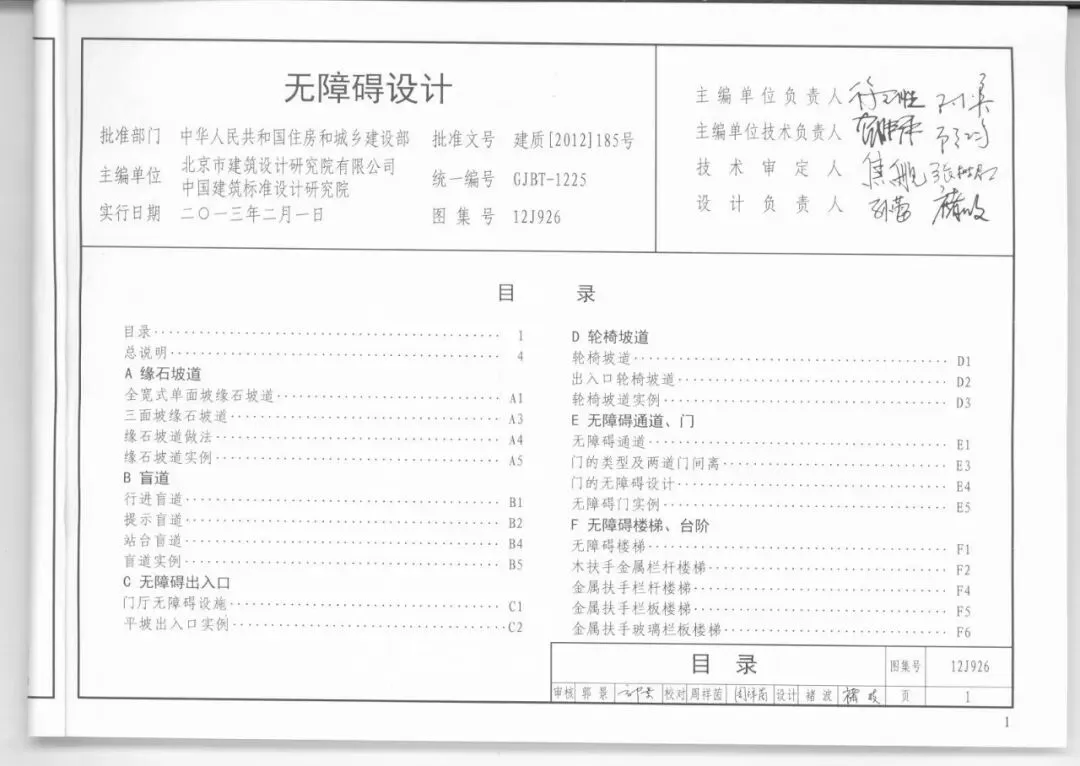

　　《国家建筑标准设计图集》12J926《无障碍设计》由中华人民共和国住房和城乡建设部以建质〔2012〕185号文批准，统一编号为GJBT-1225，自2013年2月1日起施行，主编单位为北京市建筑设计研究院有限公司和中国建筑标准设计研究院。本图集替代原03J926《建筑无障碍设计》，适用于新建、改建和扩建的城市道路、城市广场、城市绿地、居住区、居住建筑、公共建筑及历史文物保护建筑等的无障碍设计，供城乡规划、建筑设计、施工、监理及教学等单位使用。

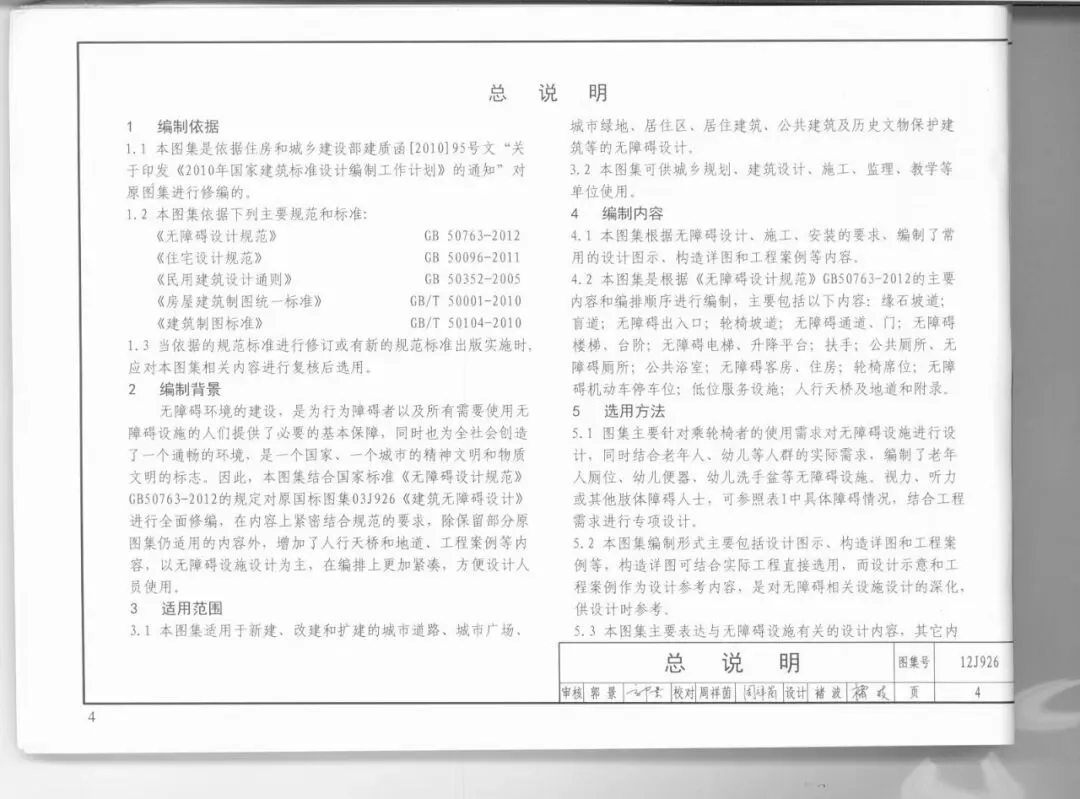

　　本图集依据住房和城乡建设部建质函〔2010〕95号《2010年国家建筑标准设计编制工作计划》的通知进行修编，主要参照《无障碍设计规范》GB50763-2012、《住宅设计规范》GB50096-2011、《民用建筑设计通则》GB50352-2005、《房屋建筑制图统一标准》GB/T50001-2010、《建筑制图标准》GB/T50104-2010等规范标准，并要求当依据标准修订或有新标准颁布时，对图集相关内容进行复核后选用。

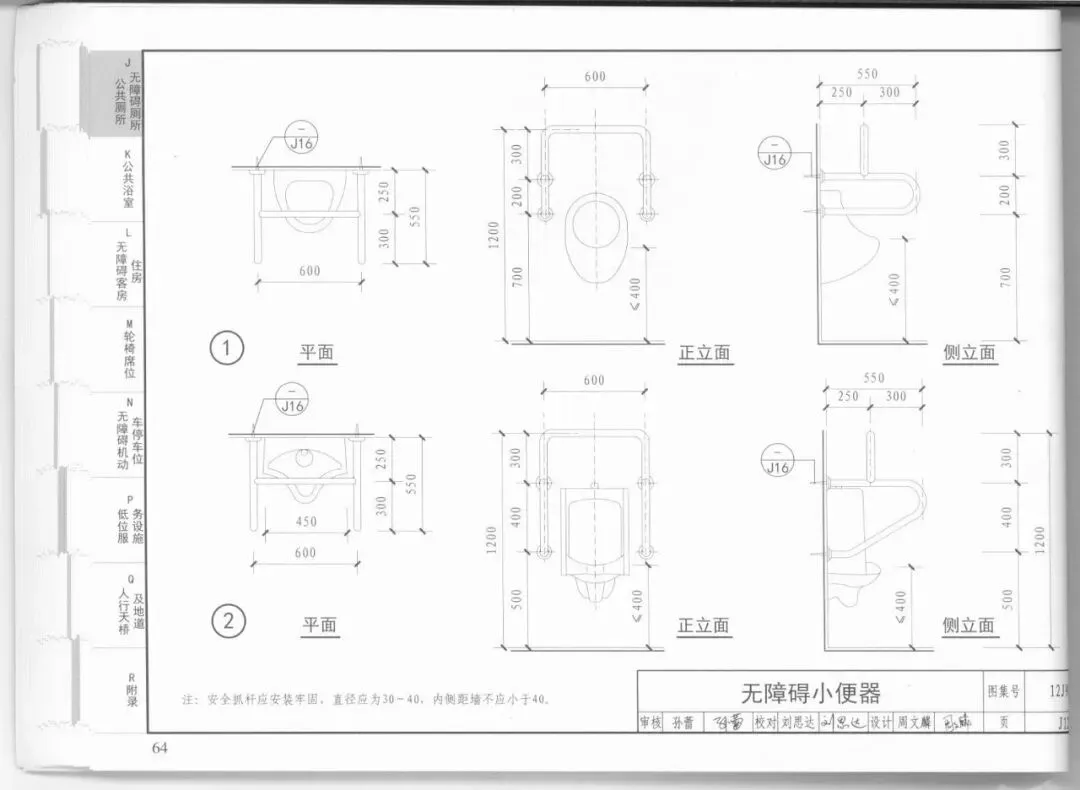

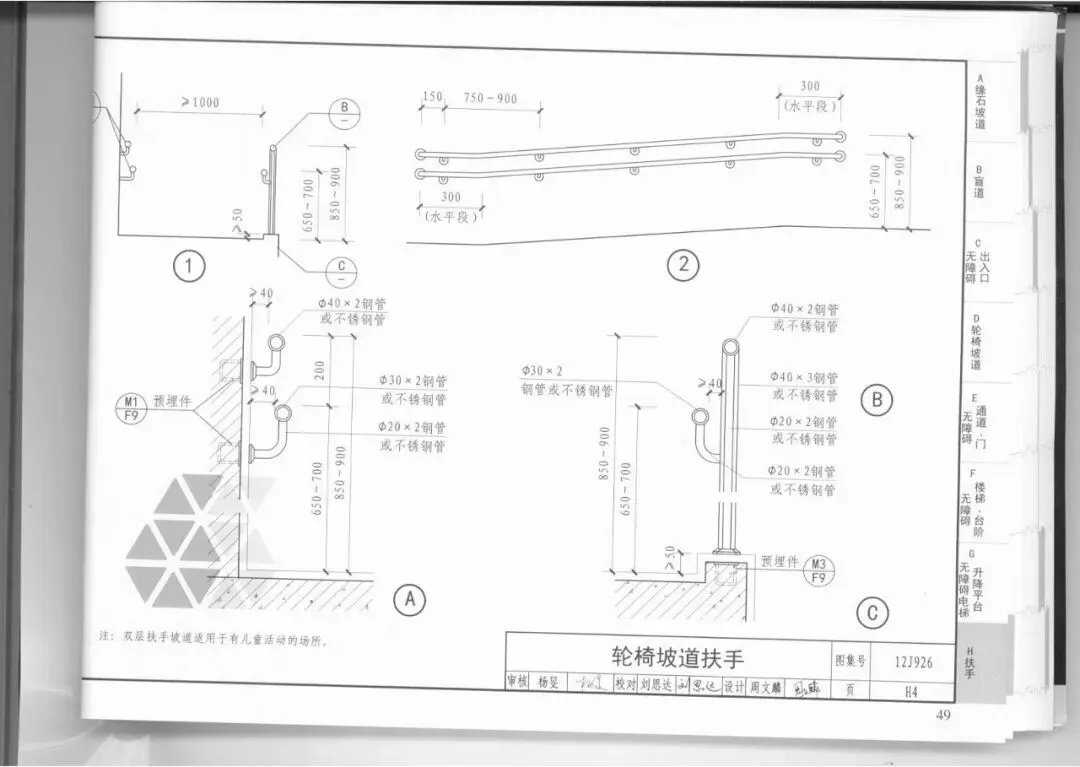

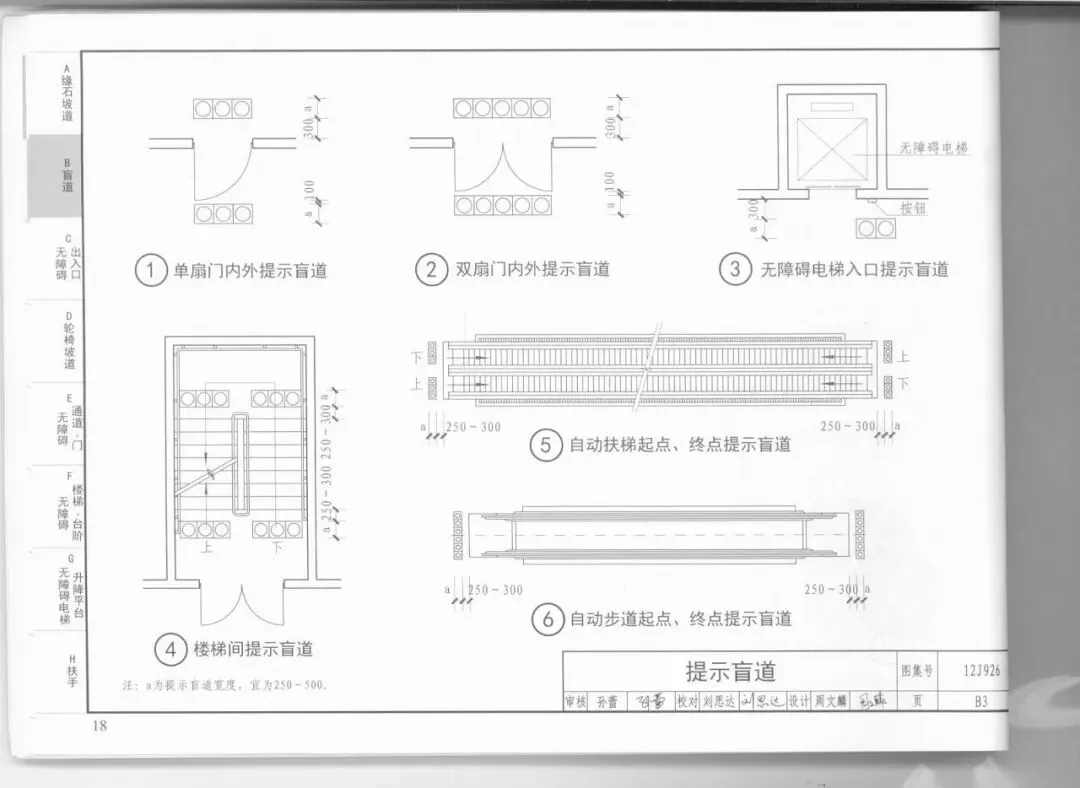

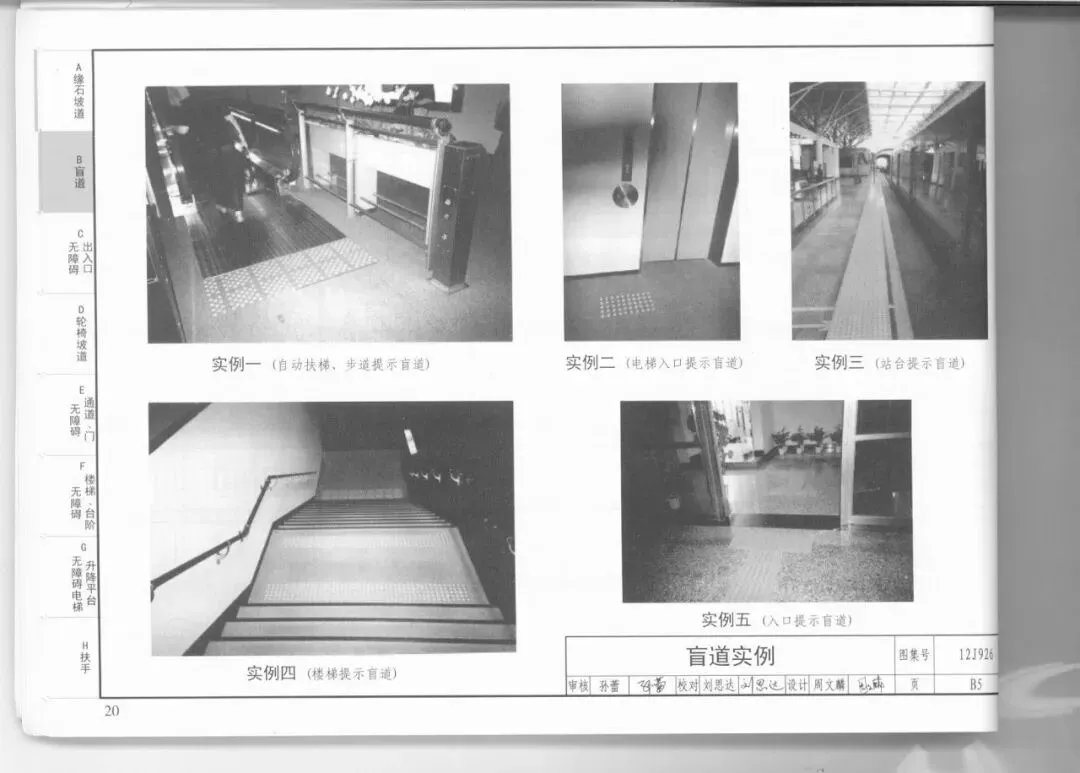

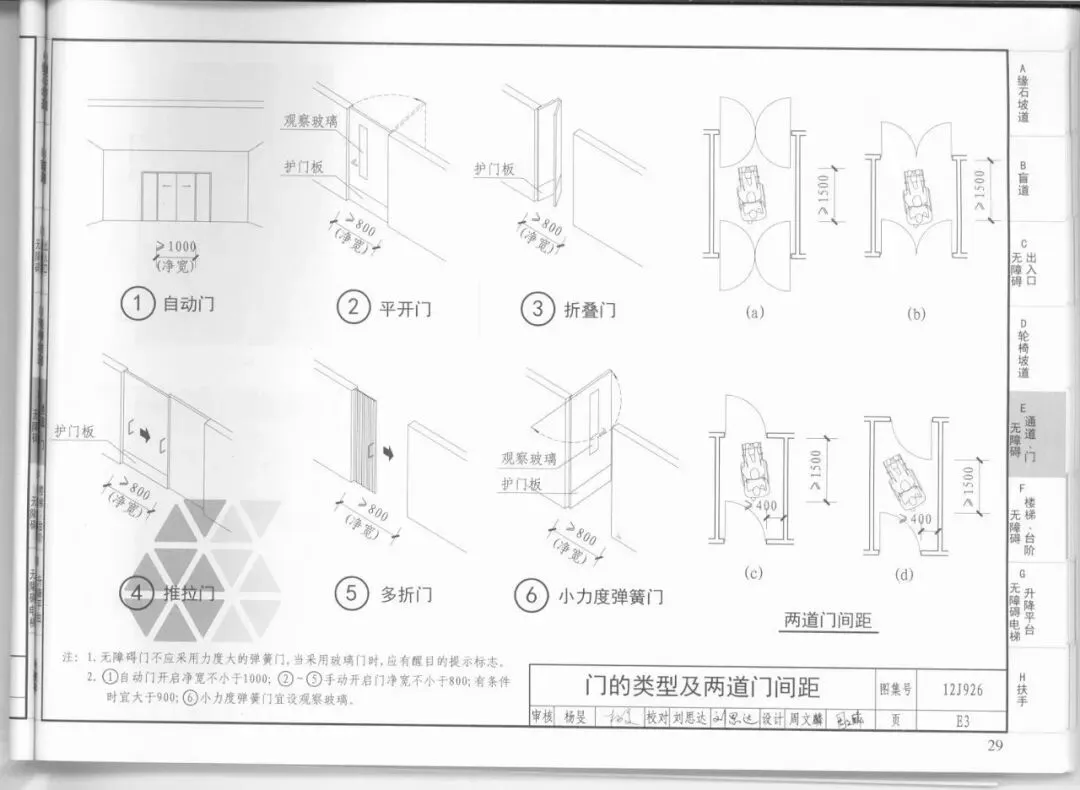

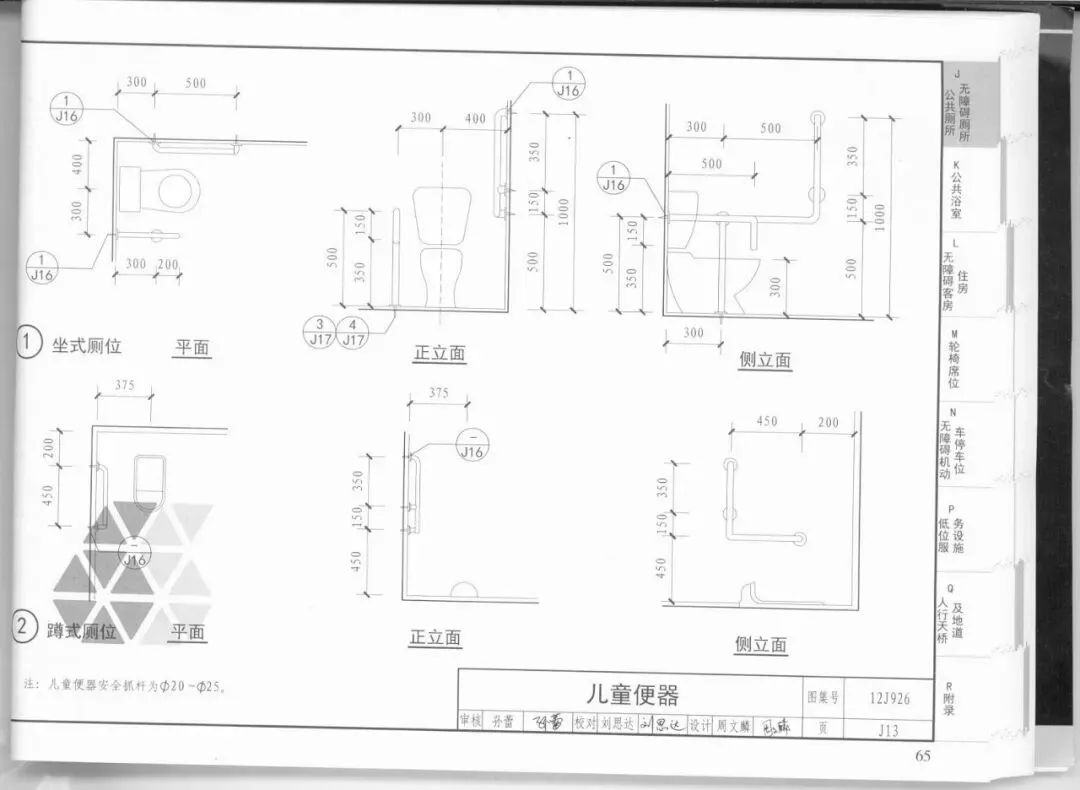

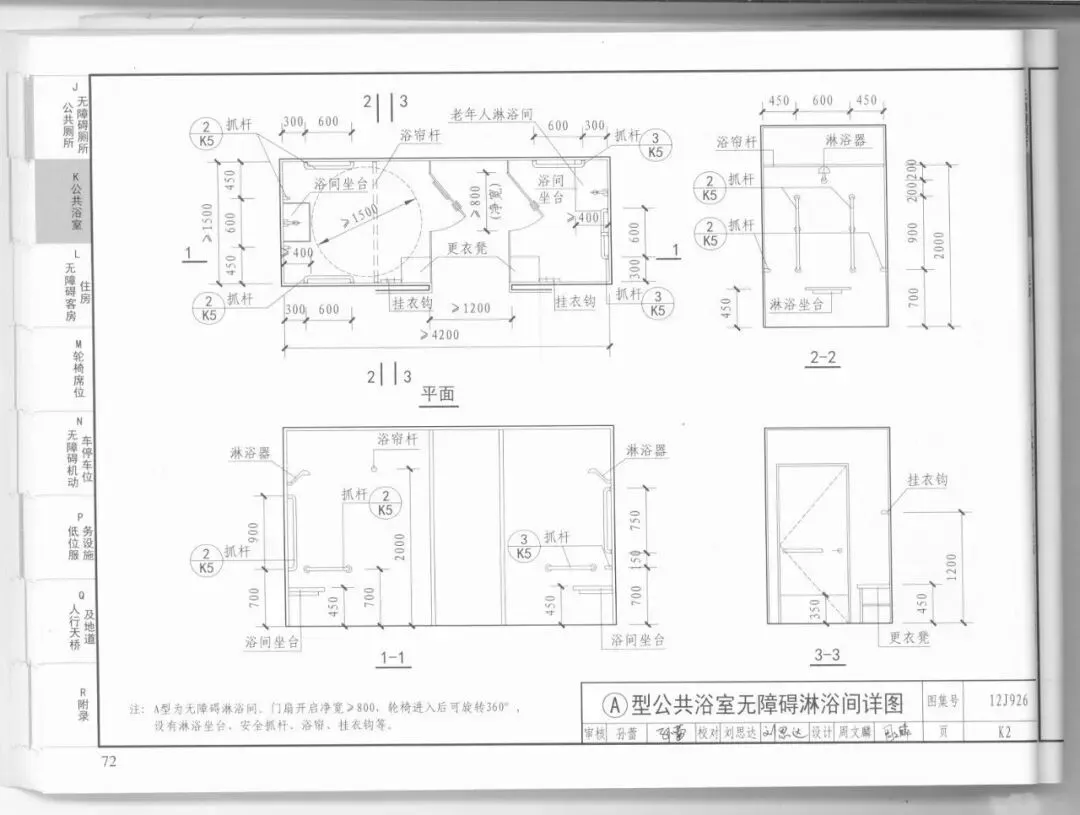

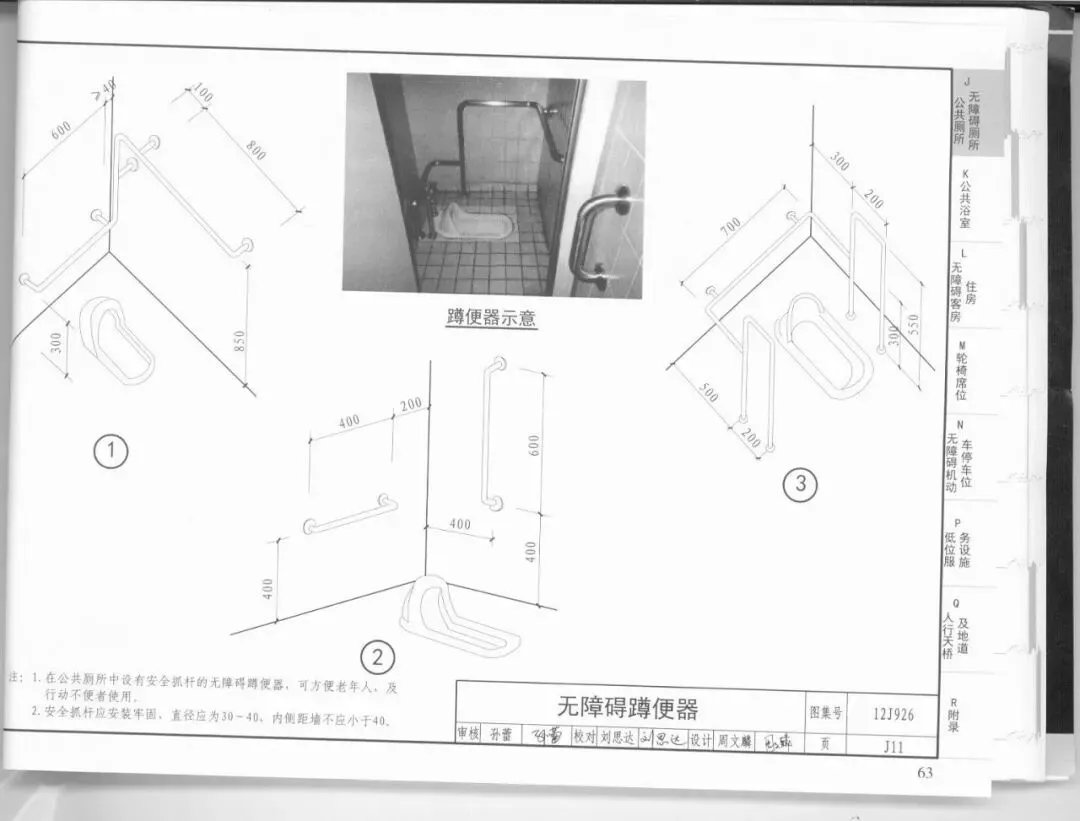

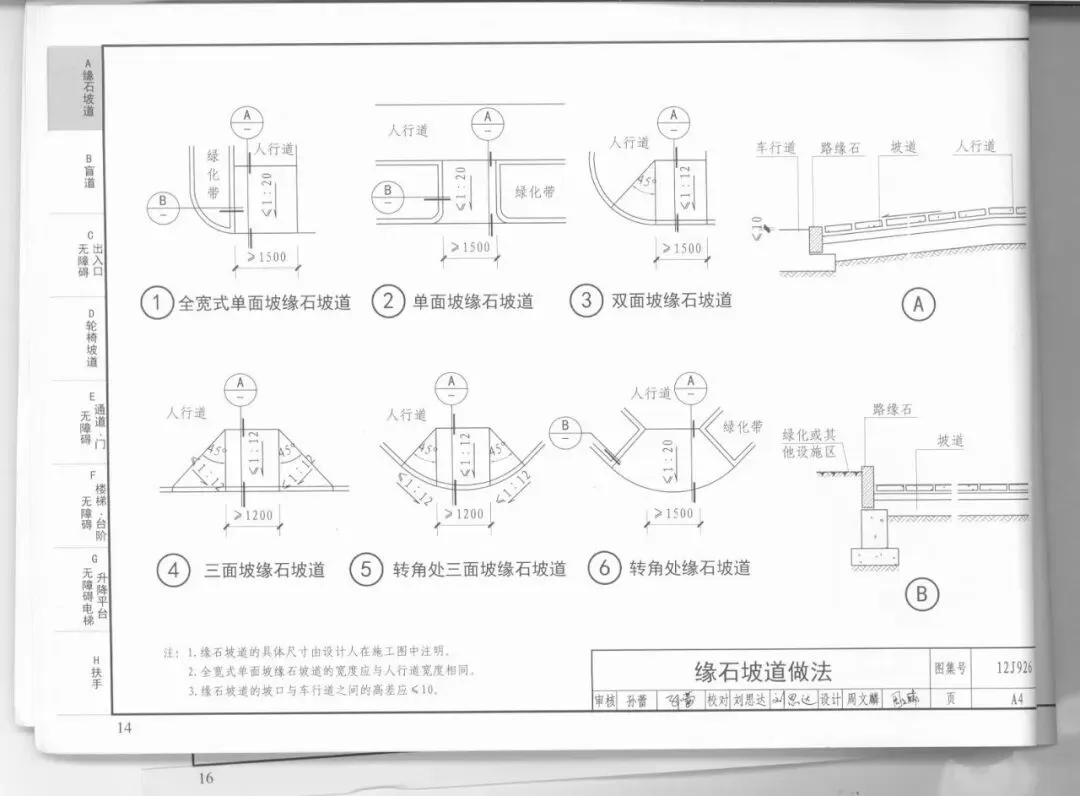

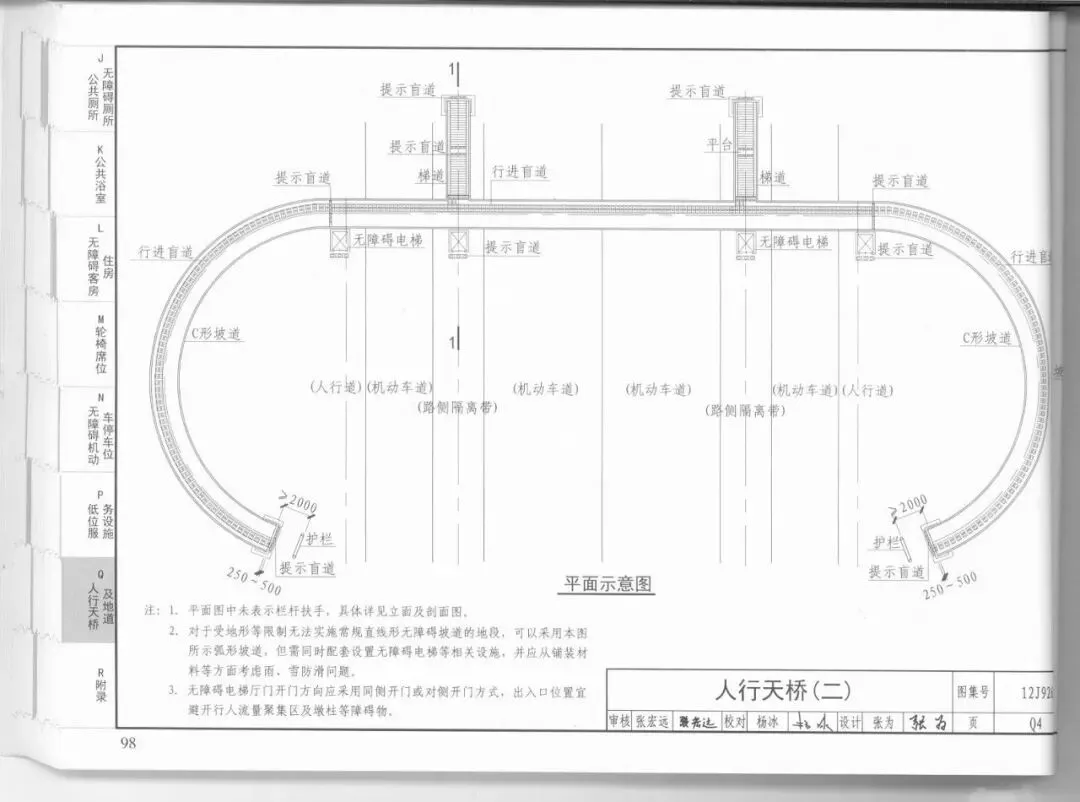

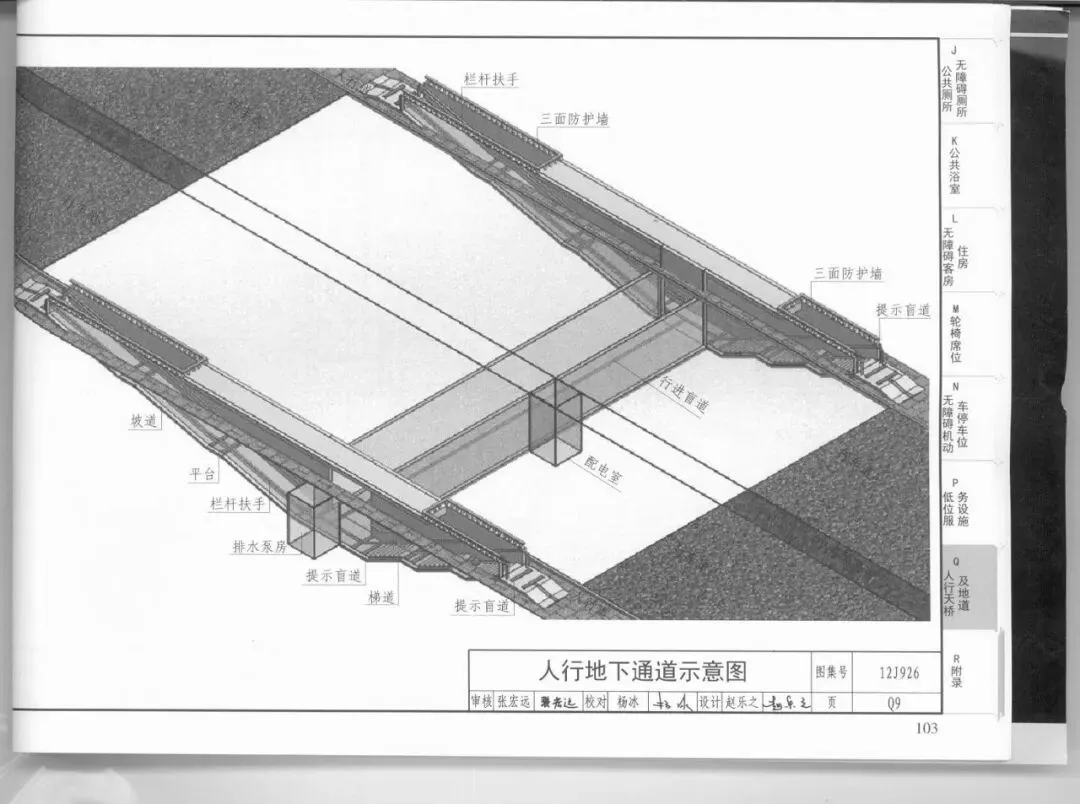

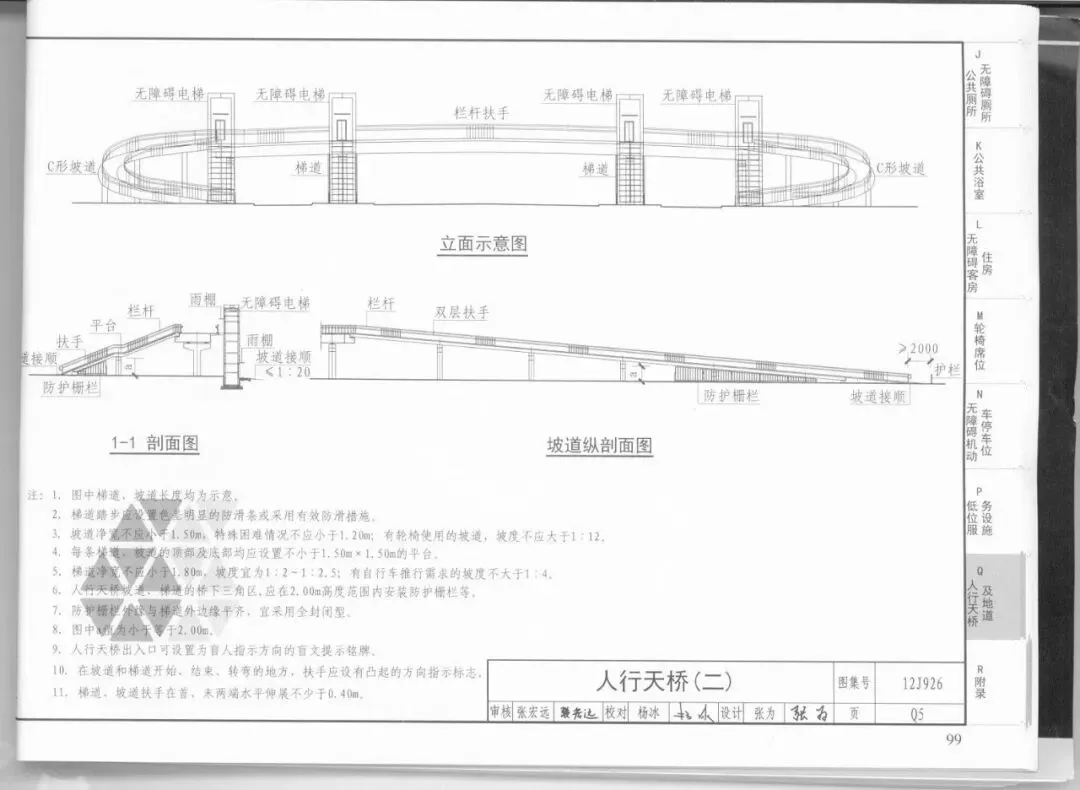

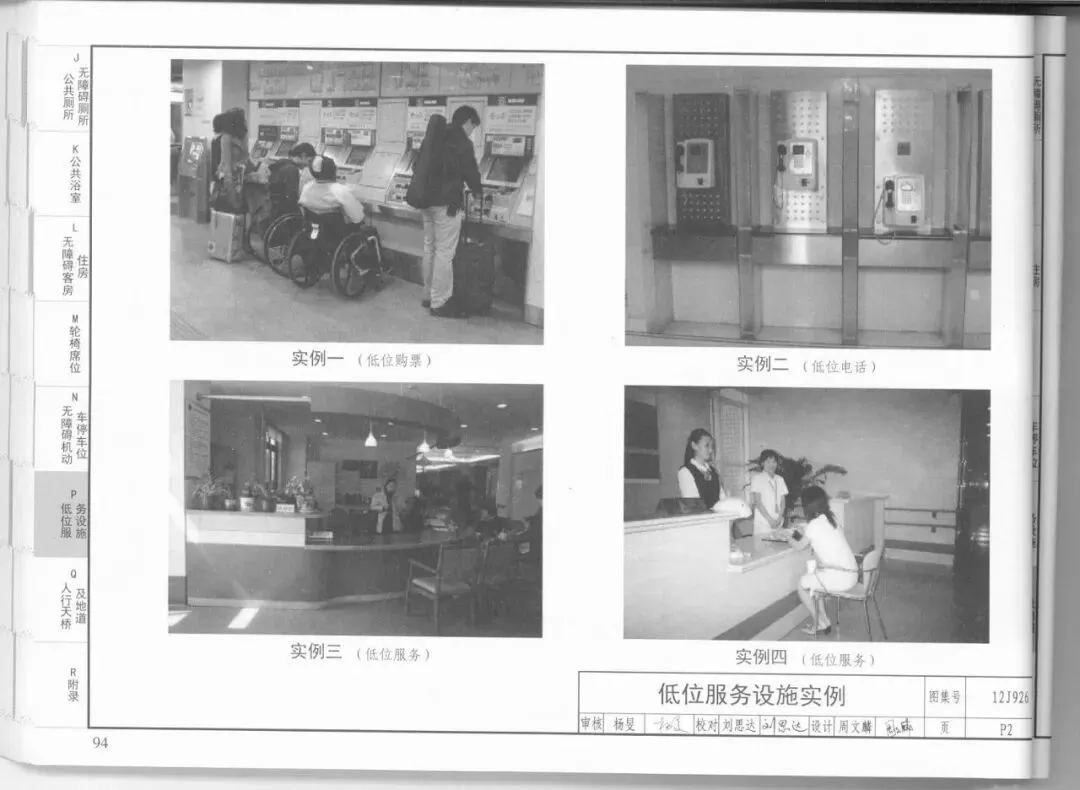

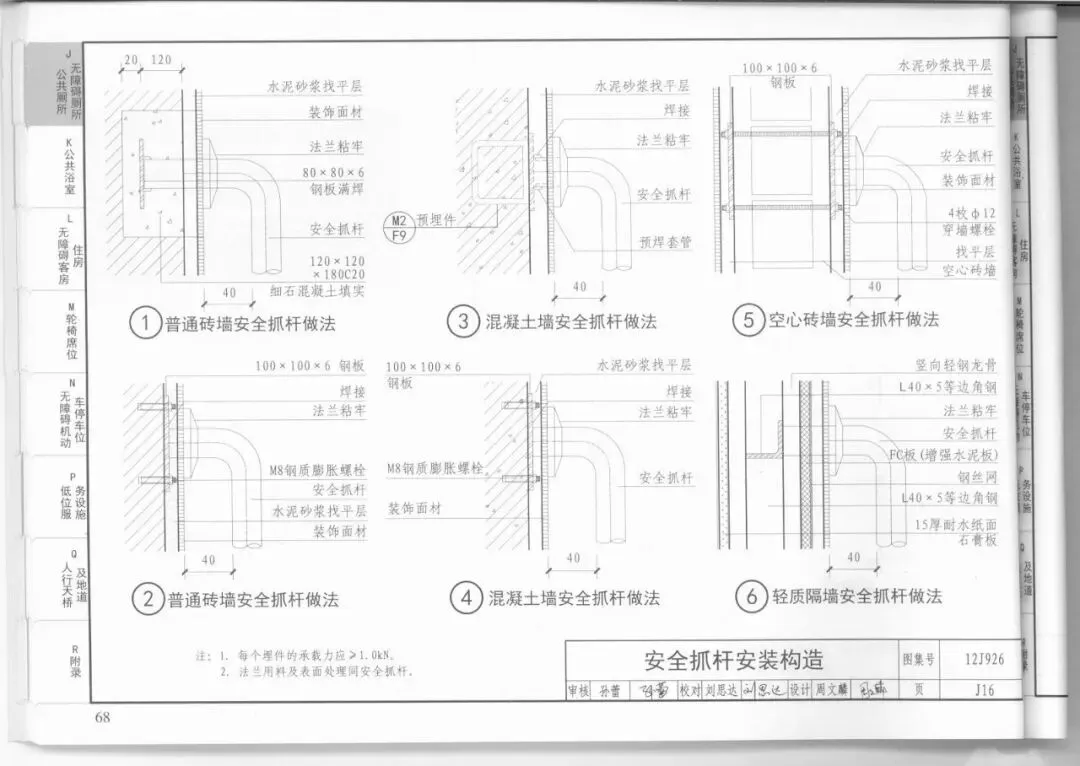

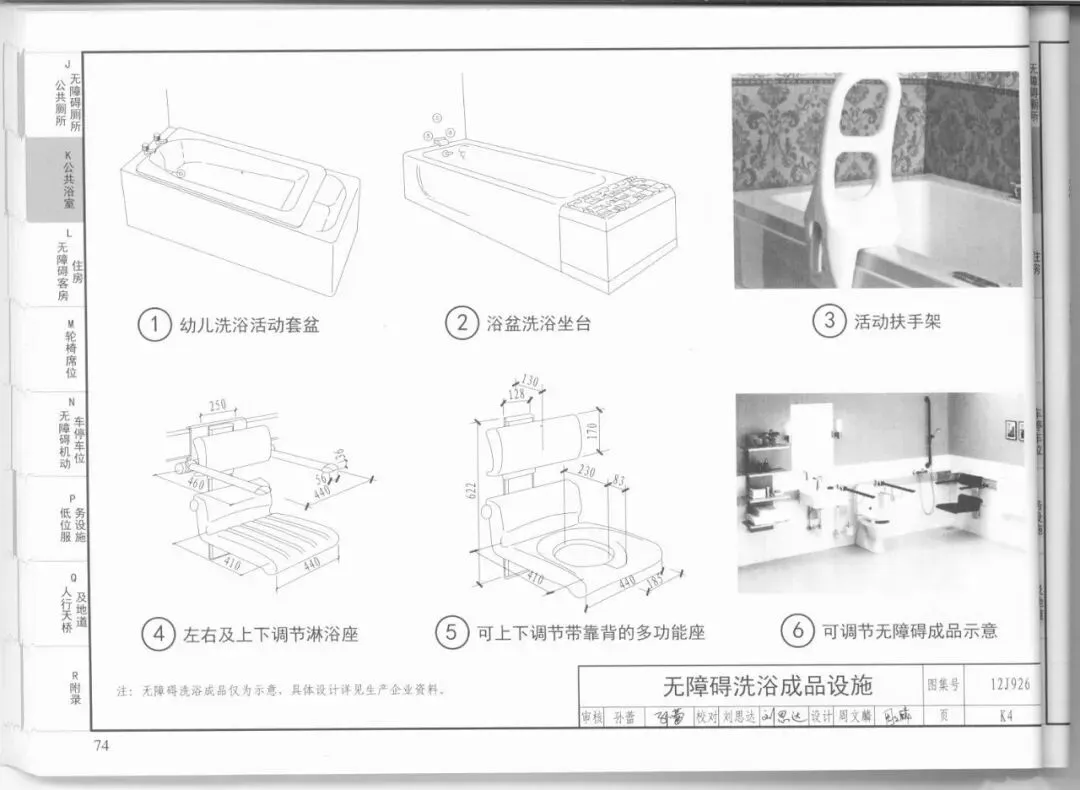

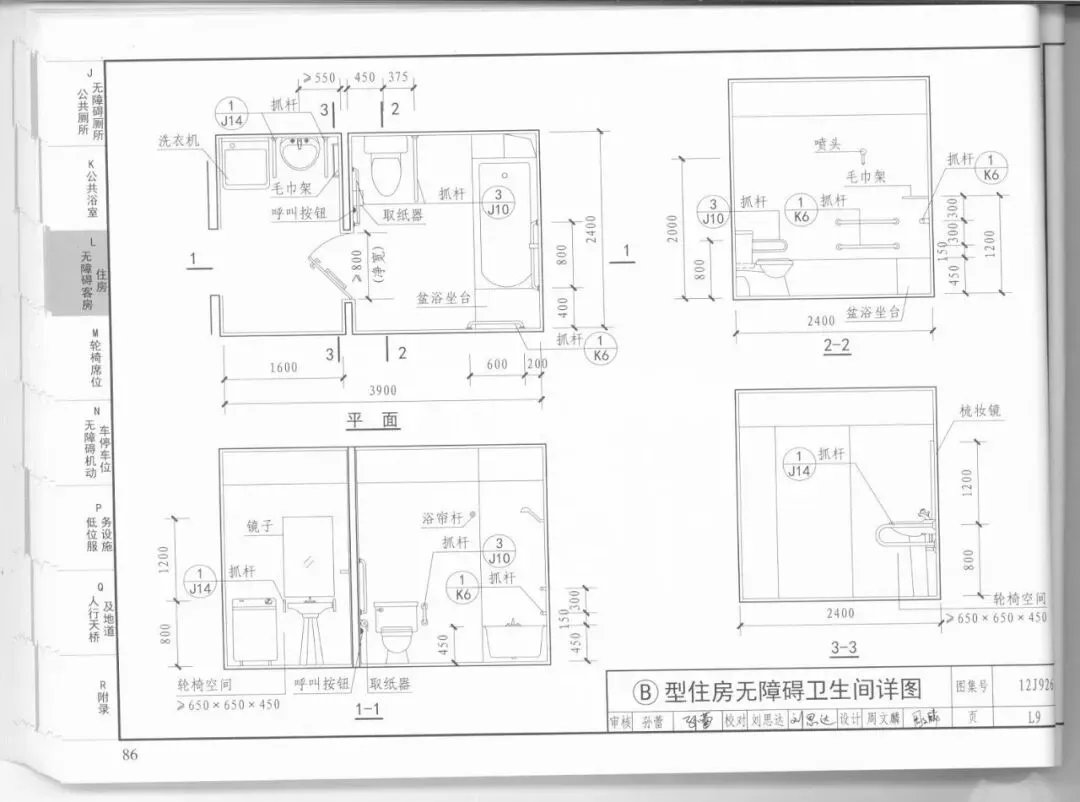

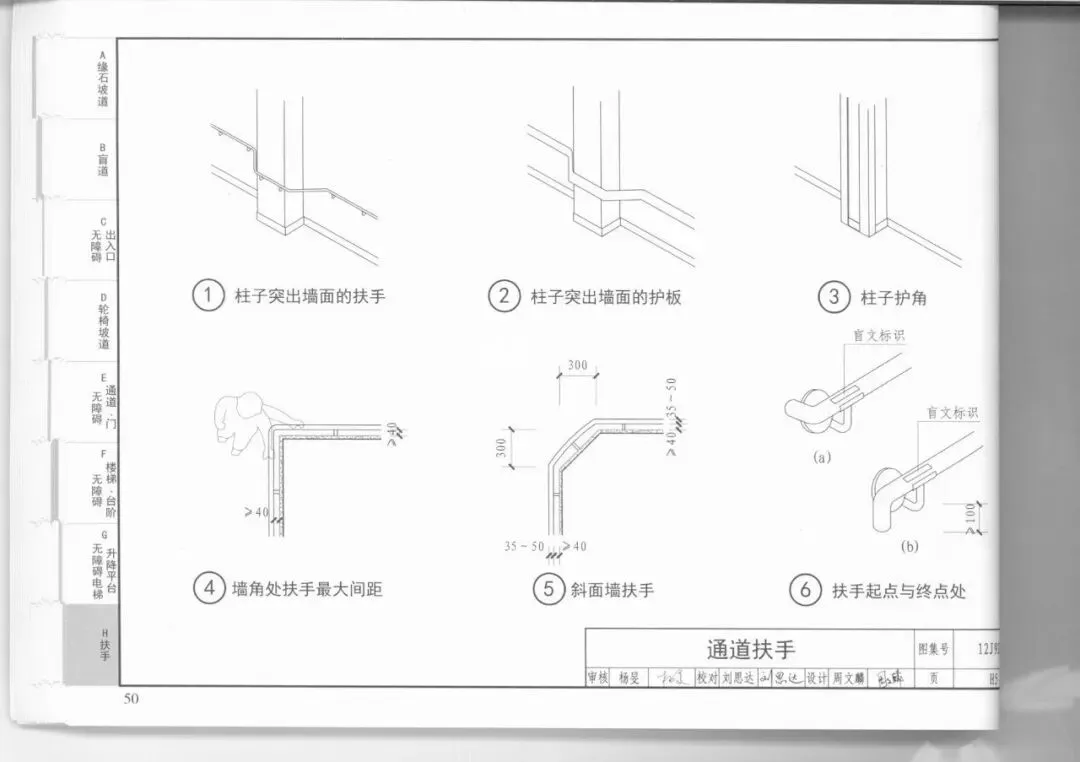

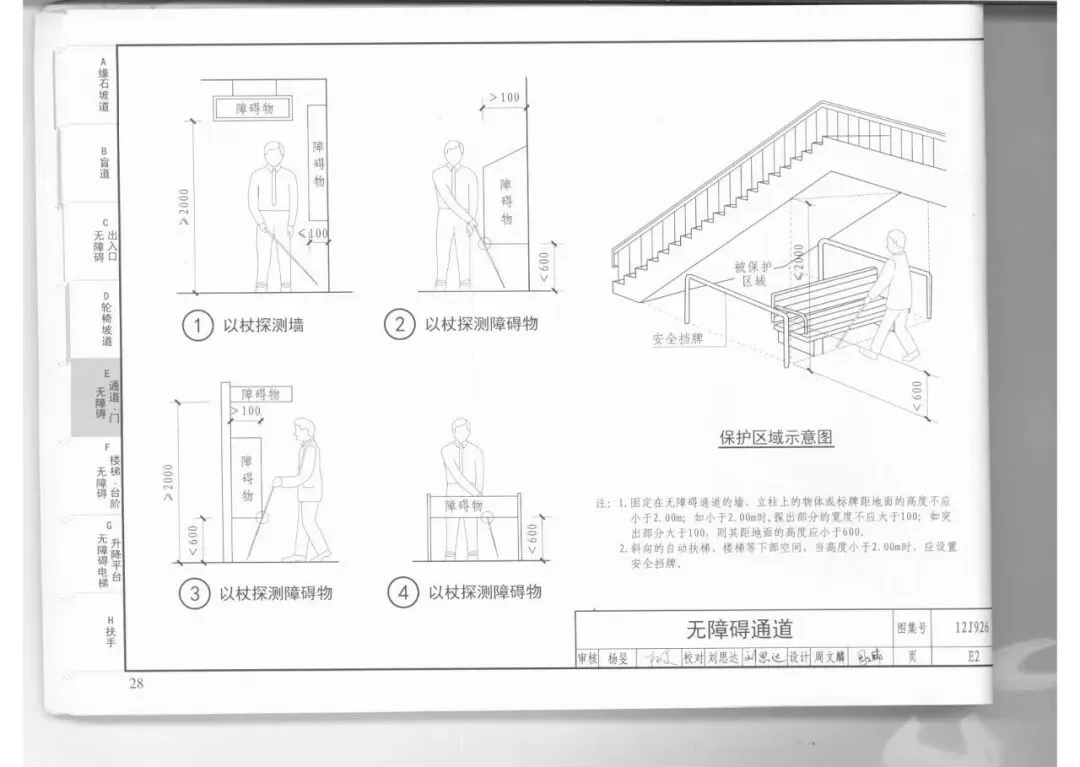

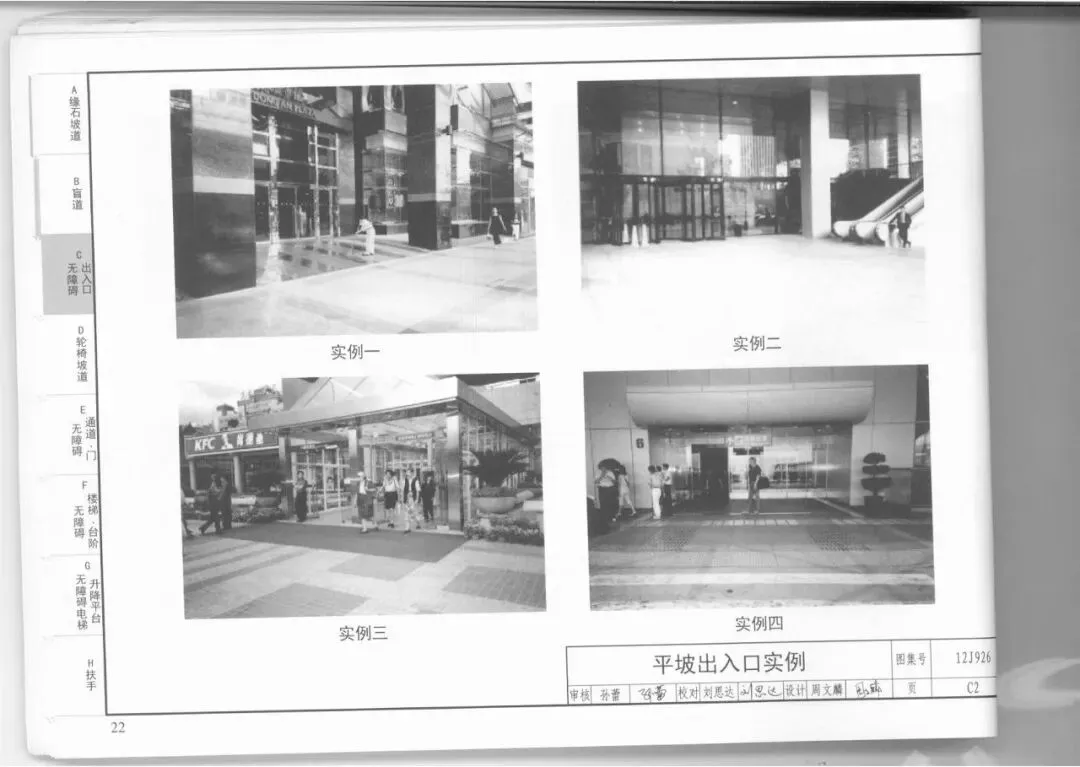

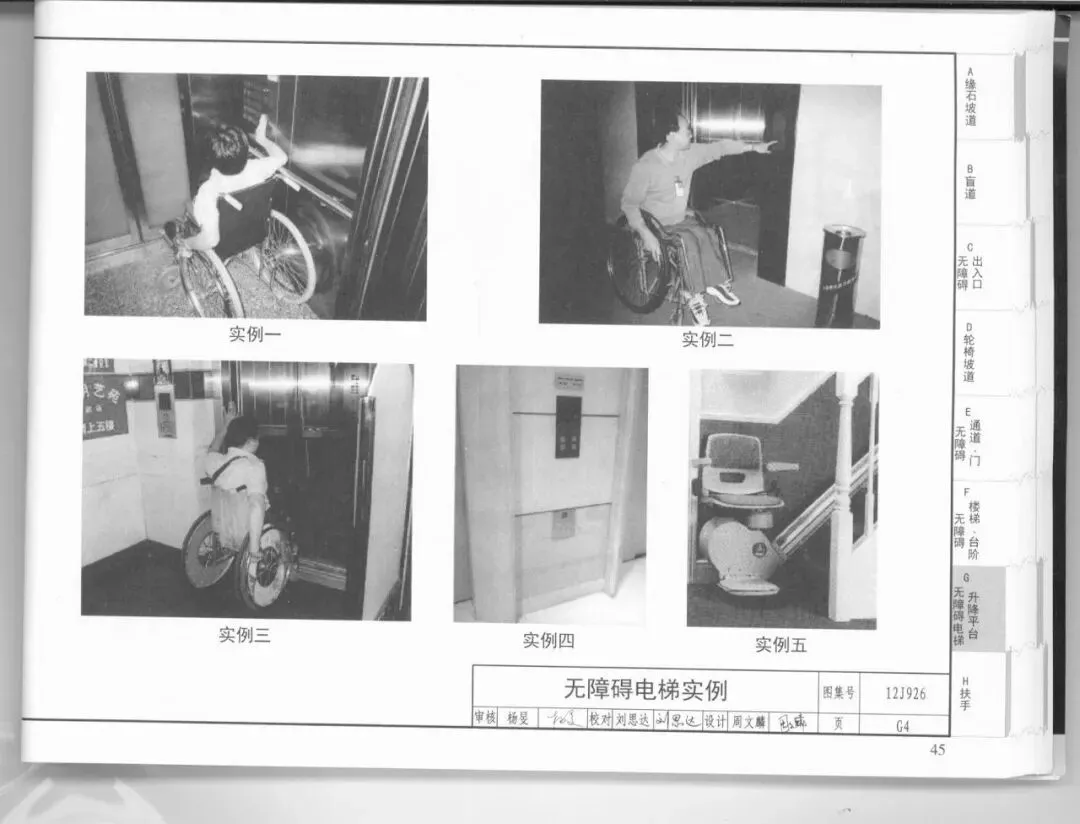

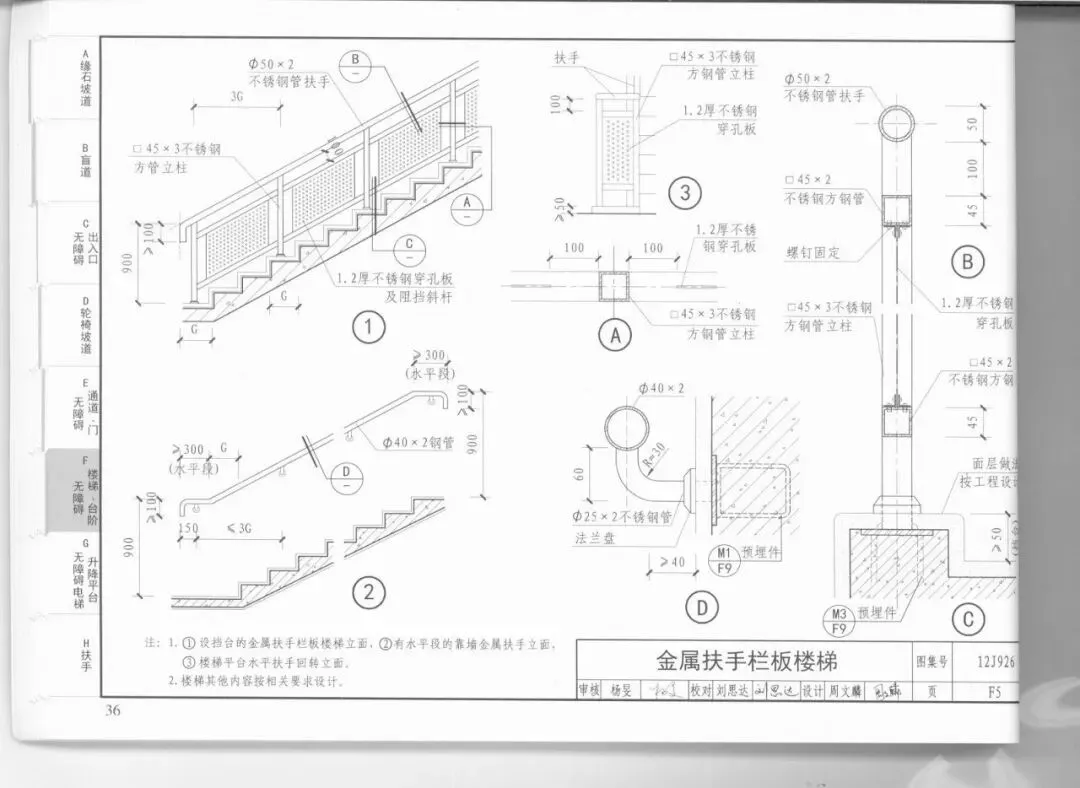

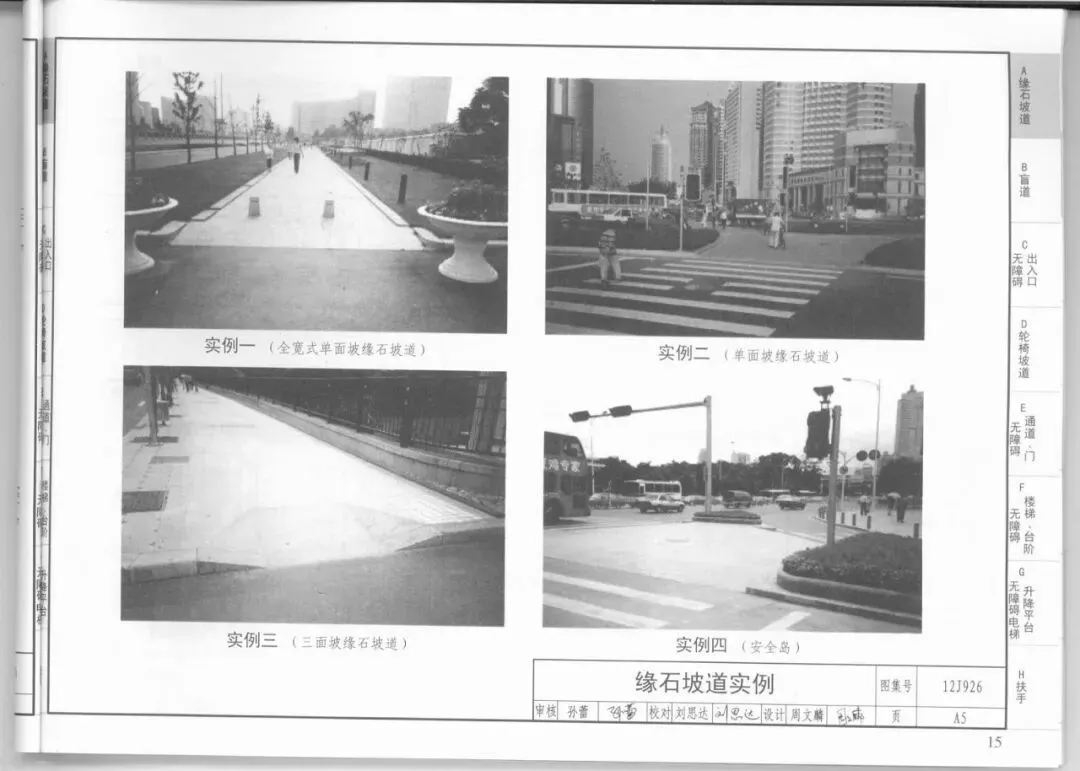

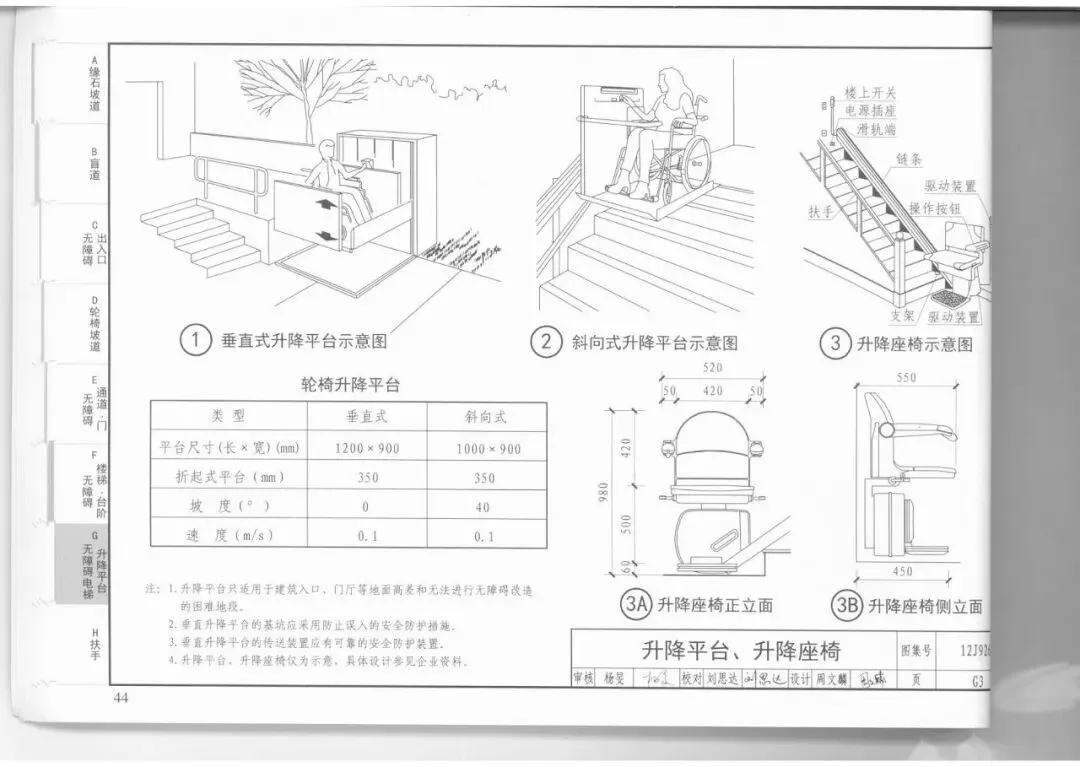

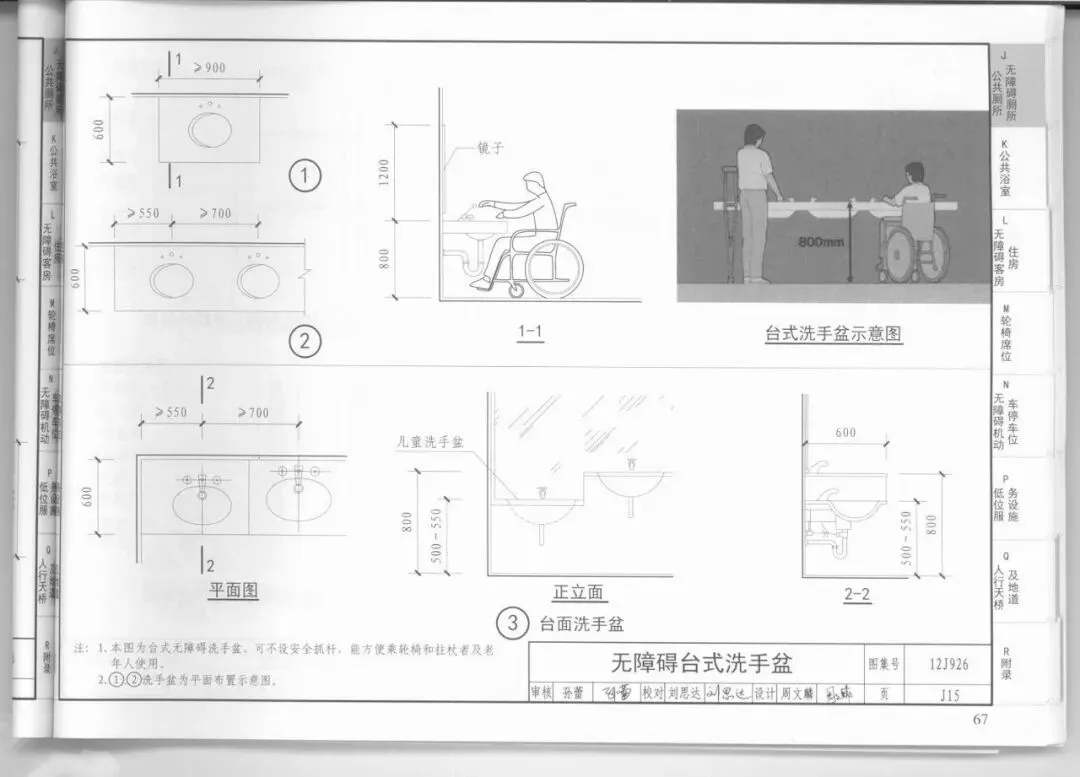

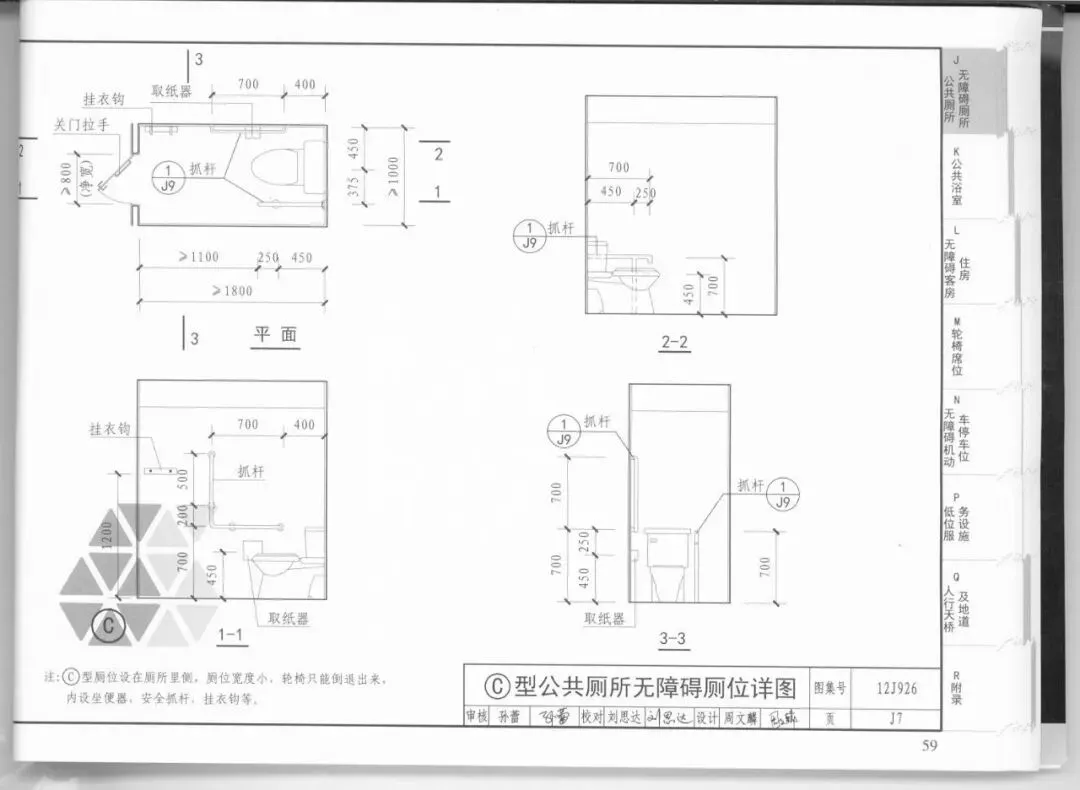

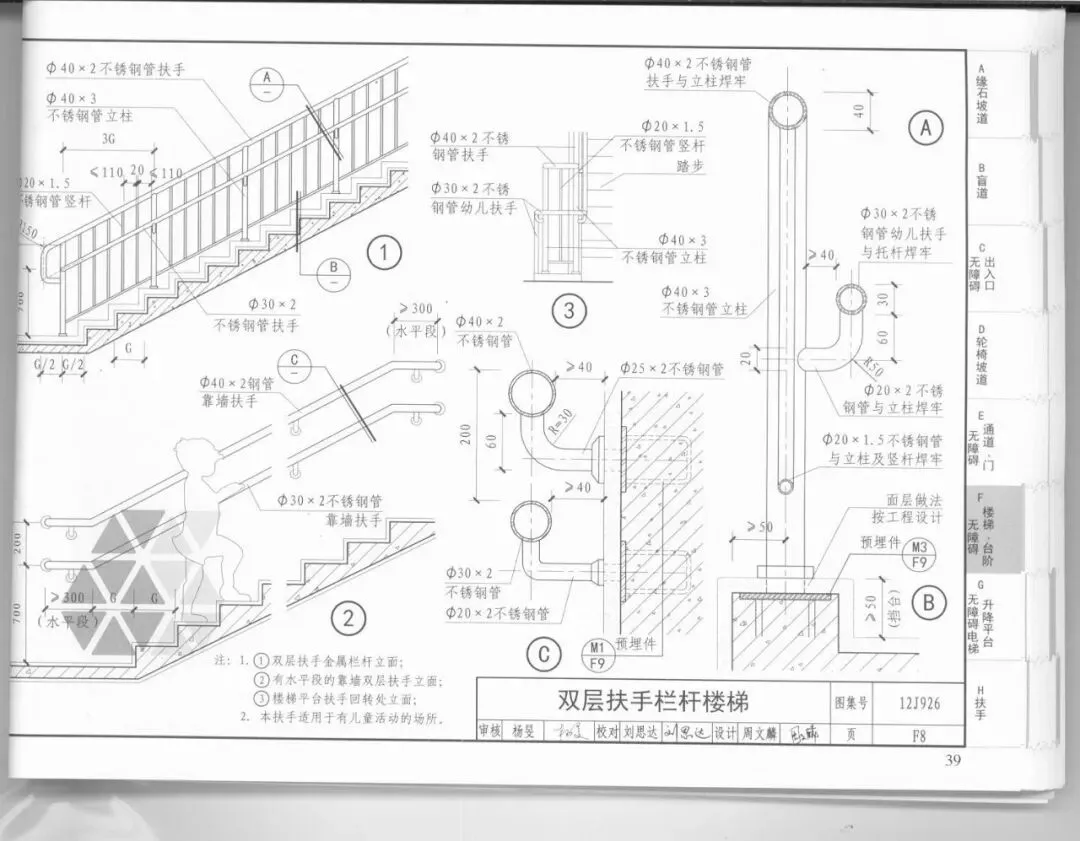

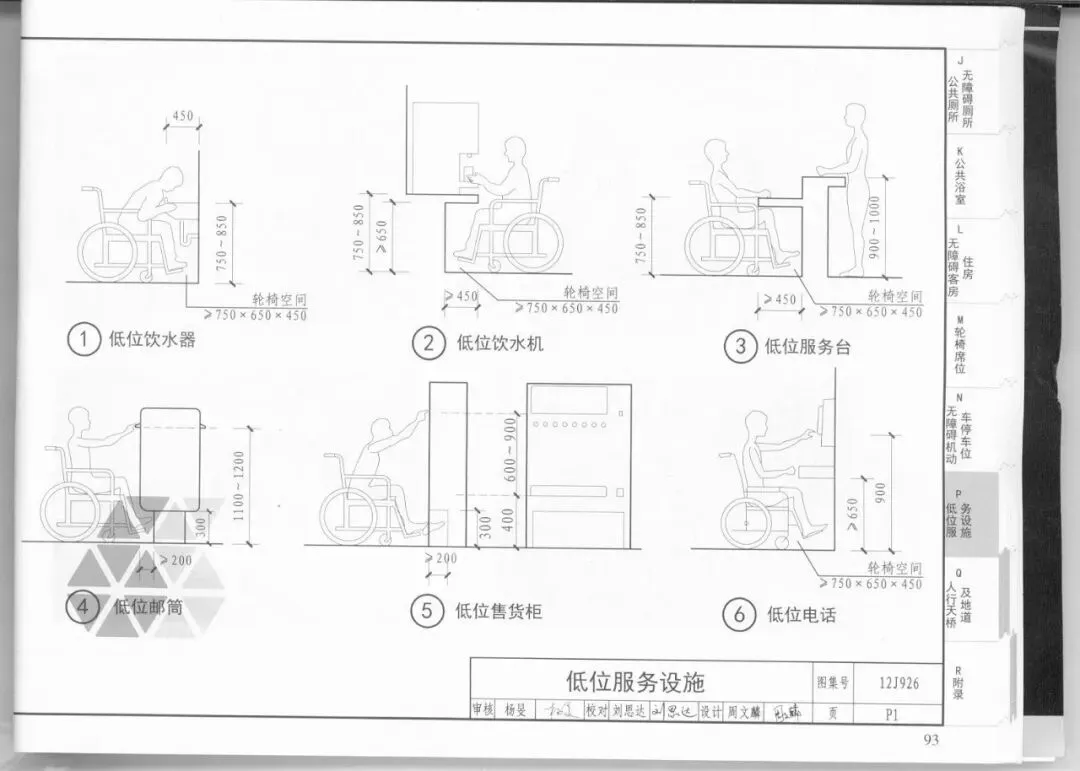

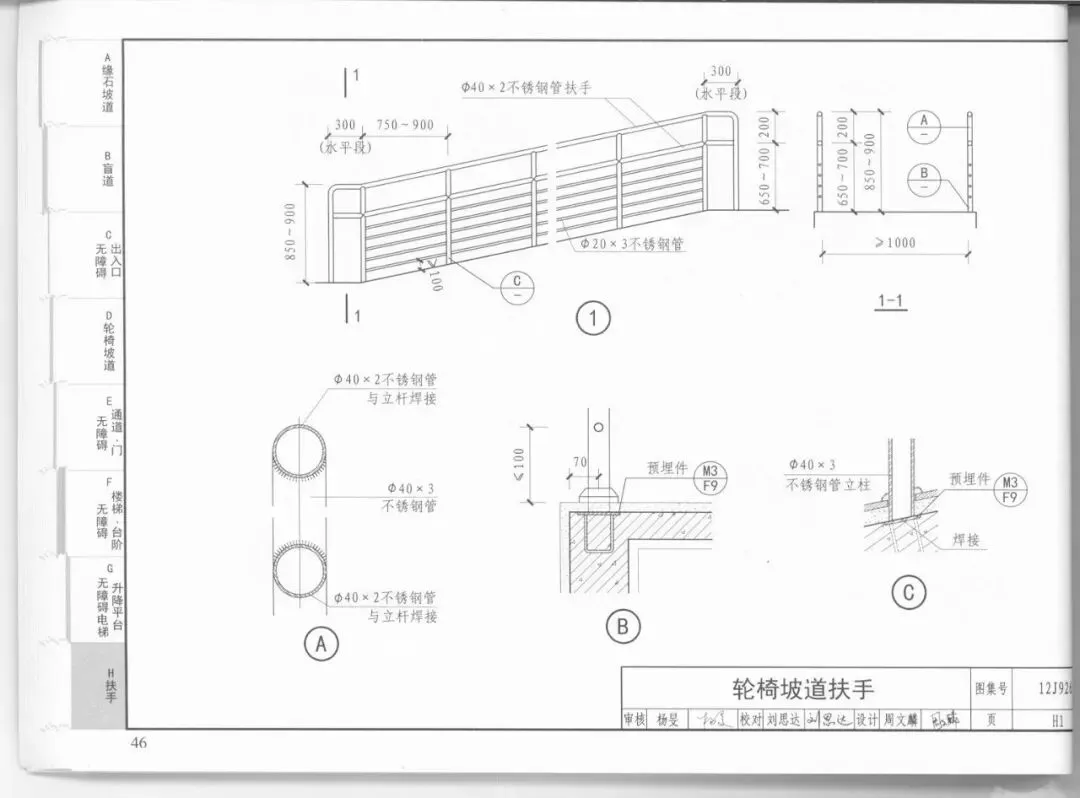

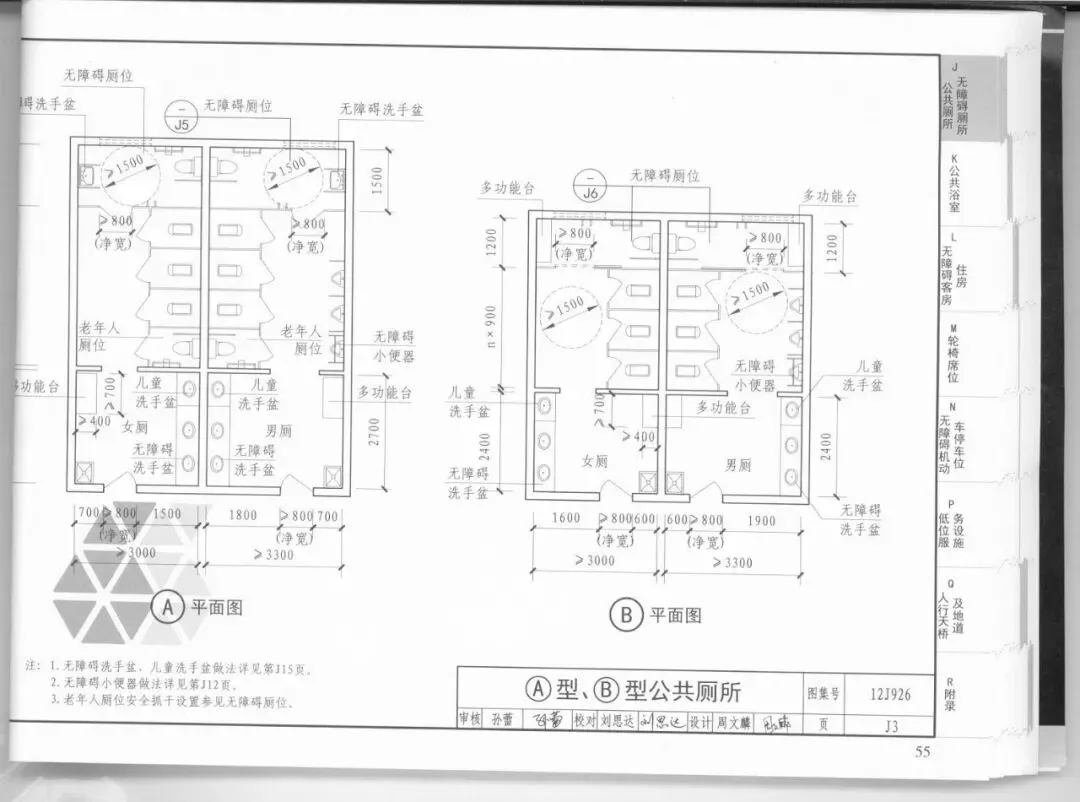

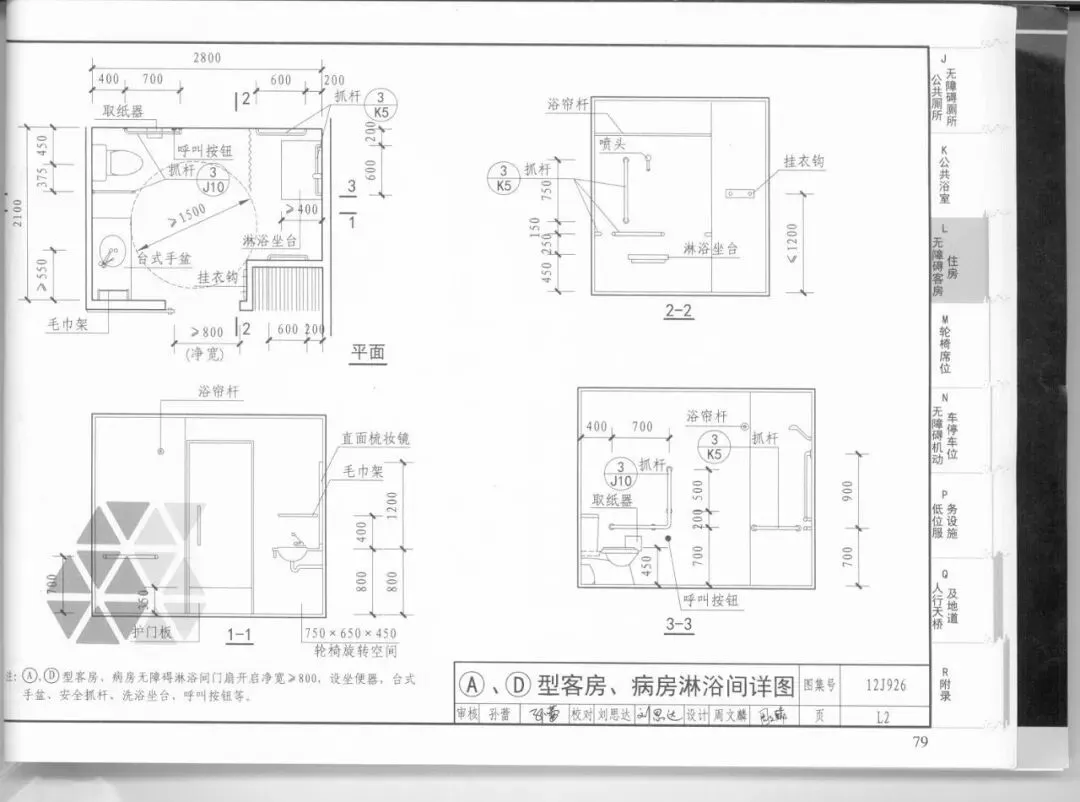

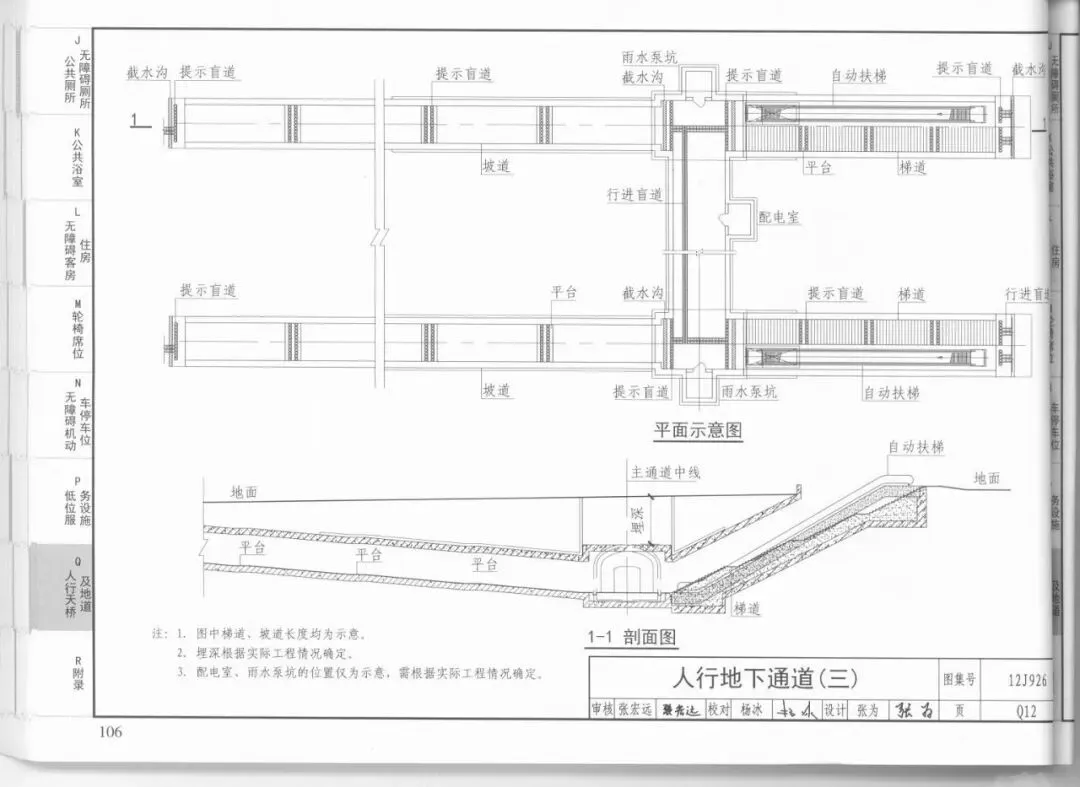

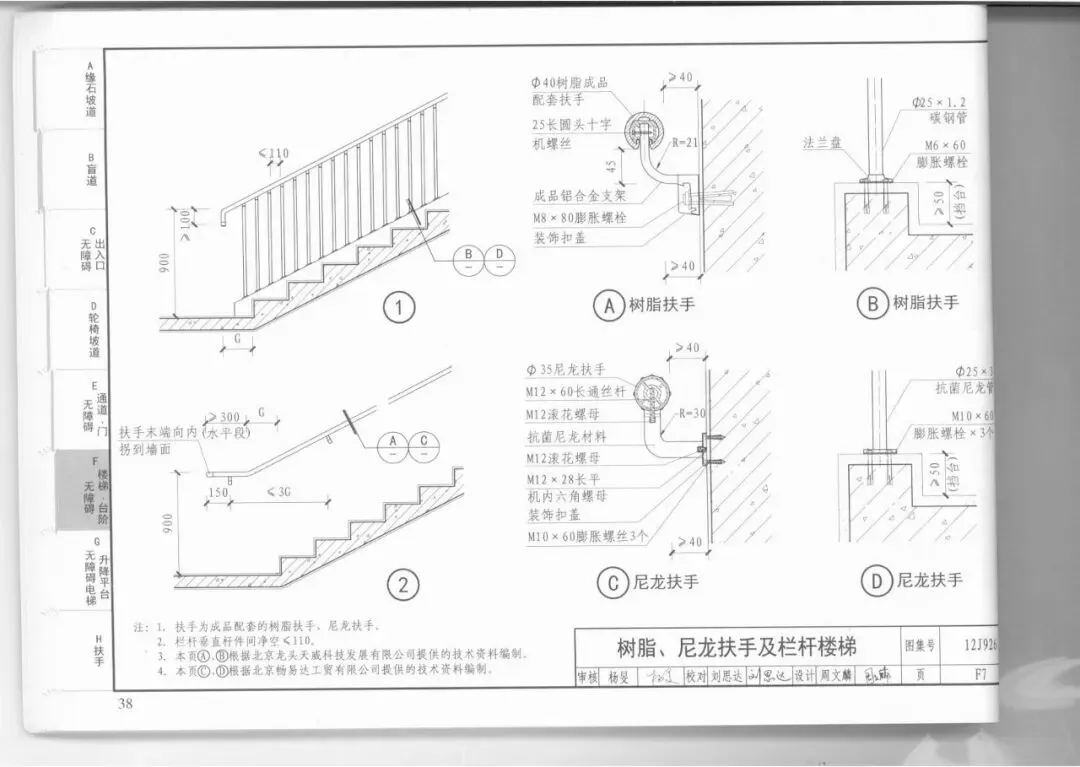

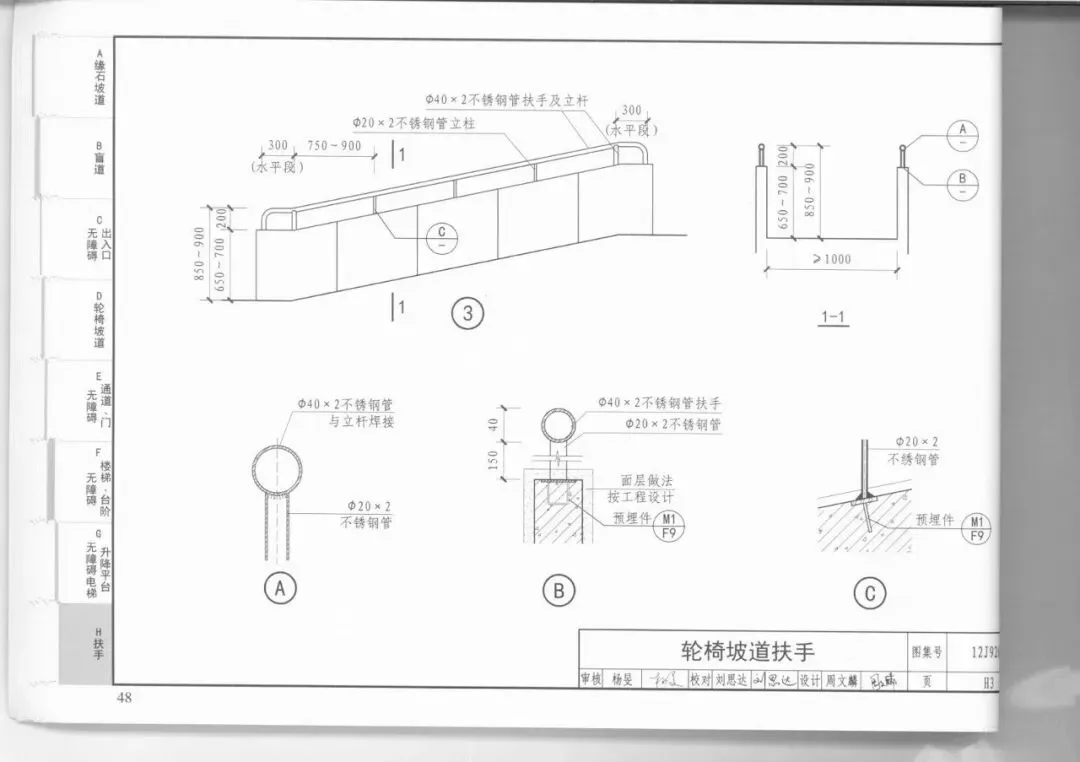

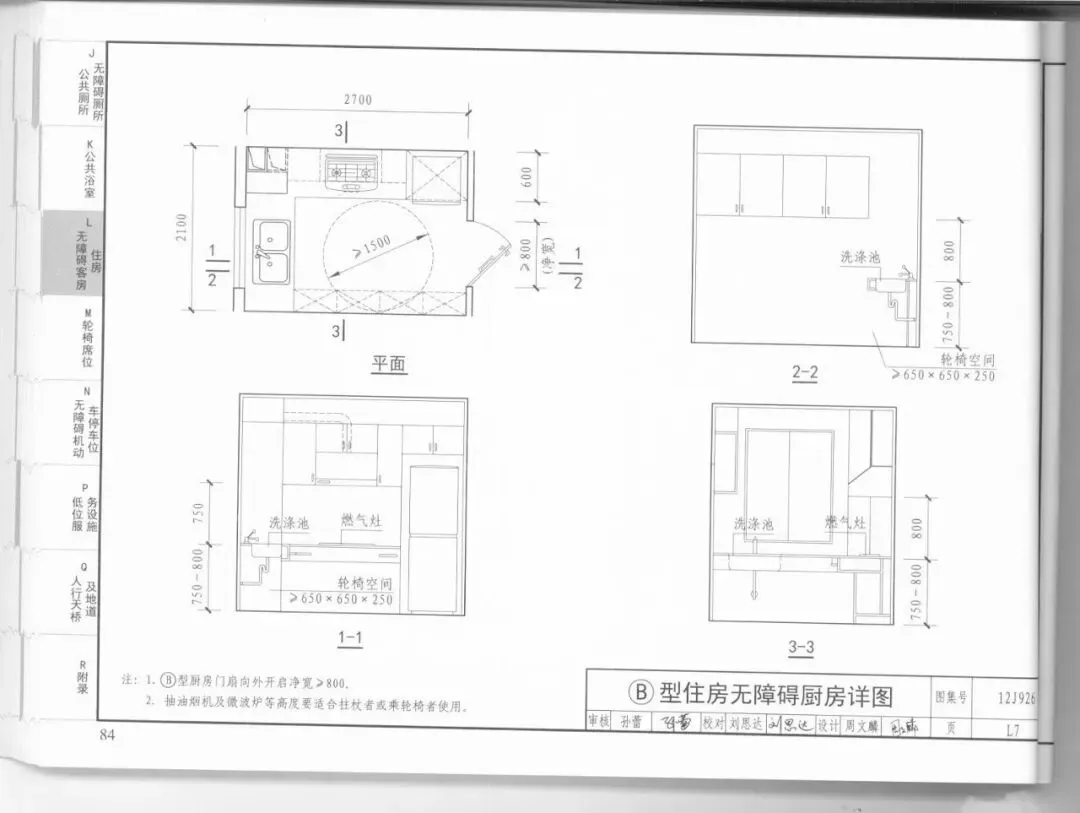

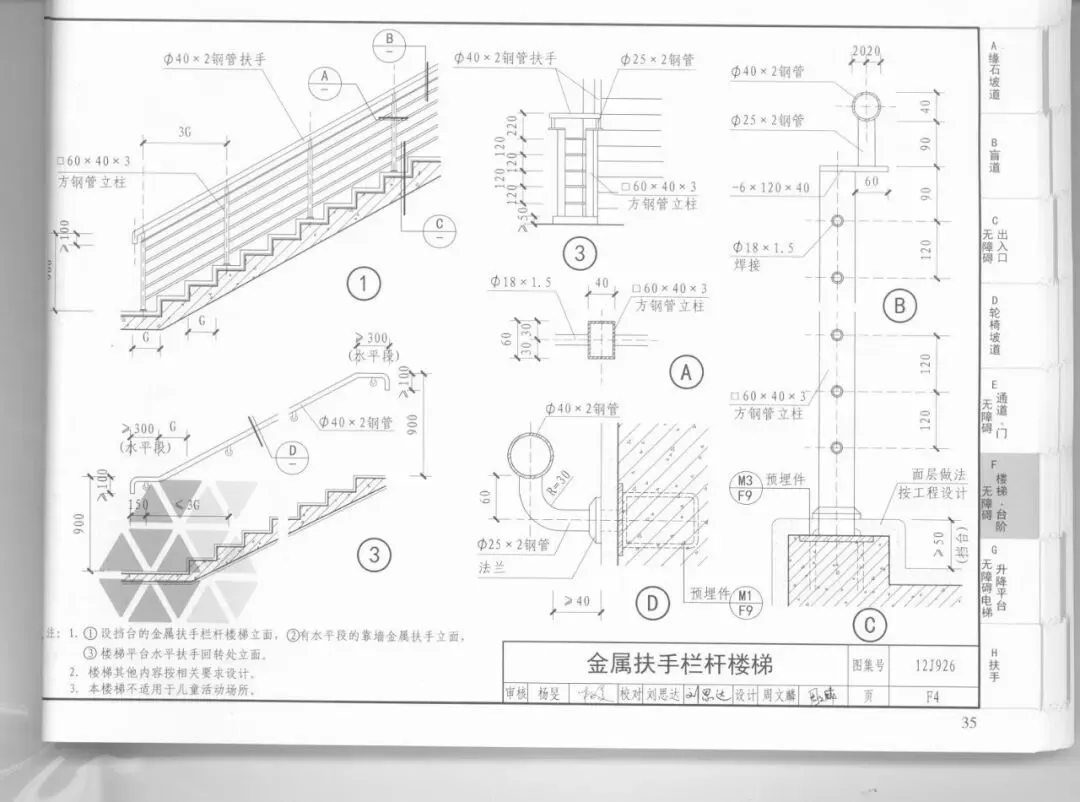

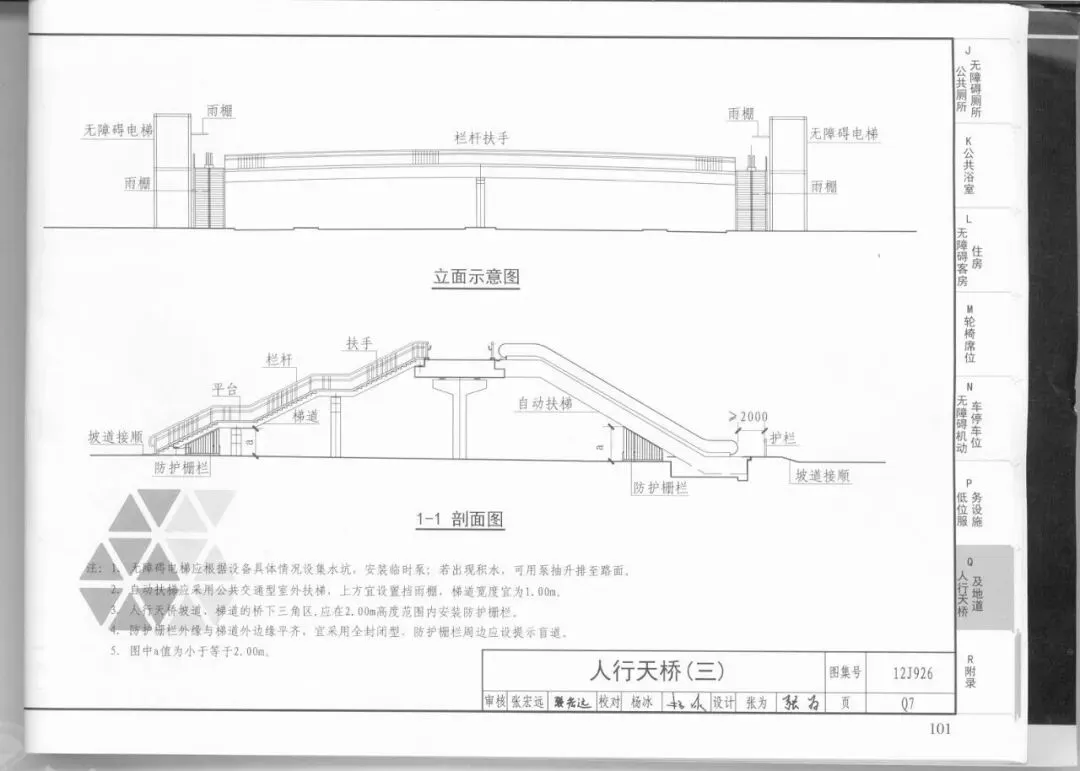

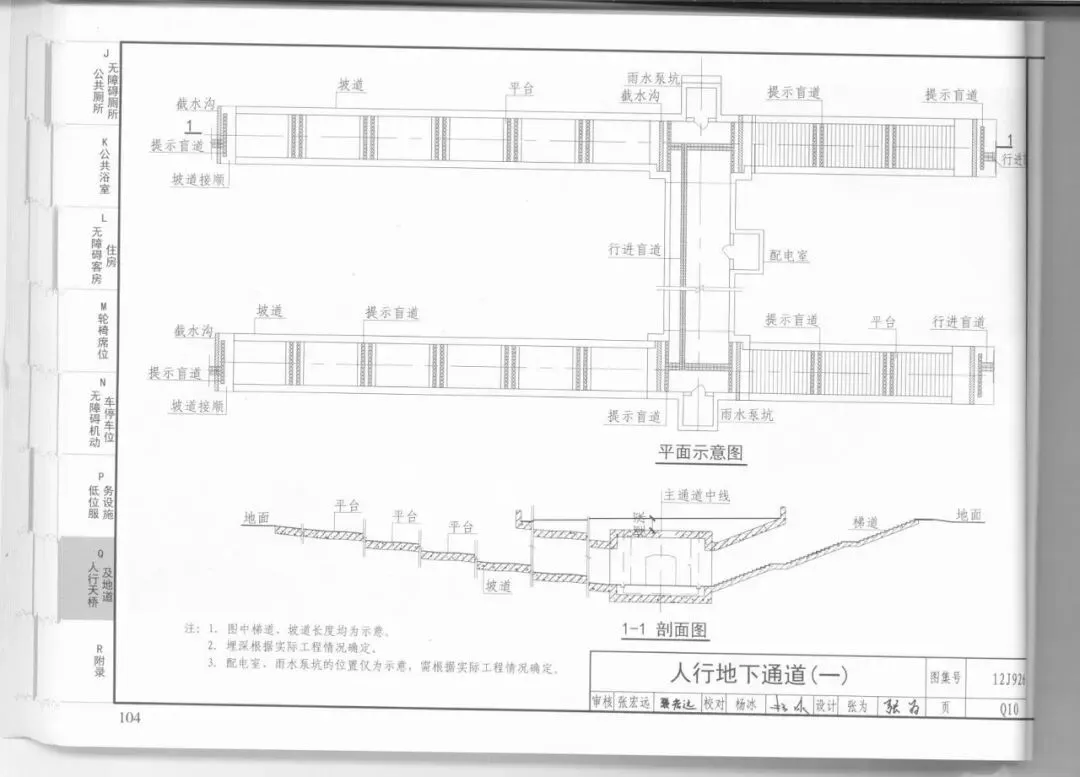

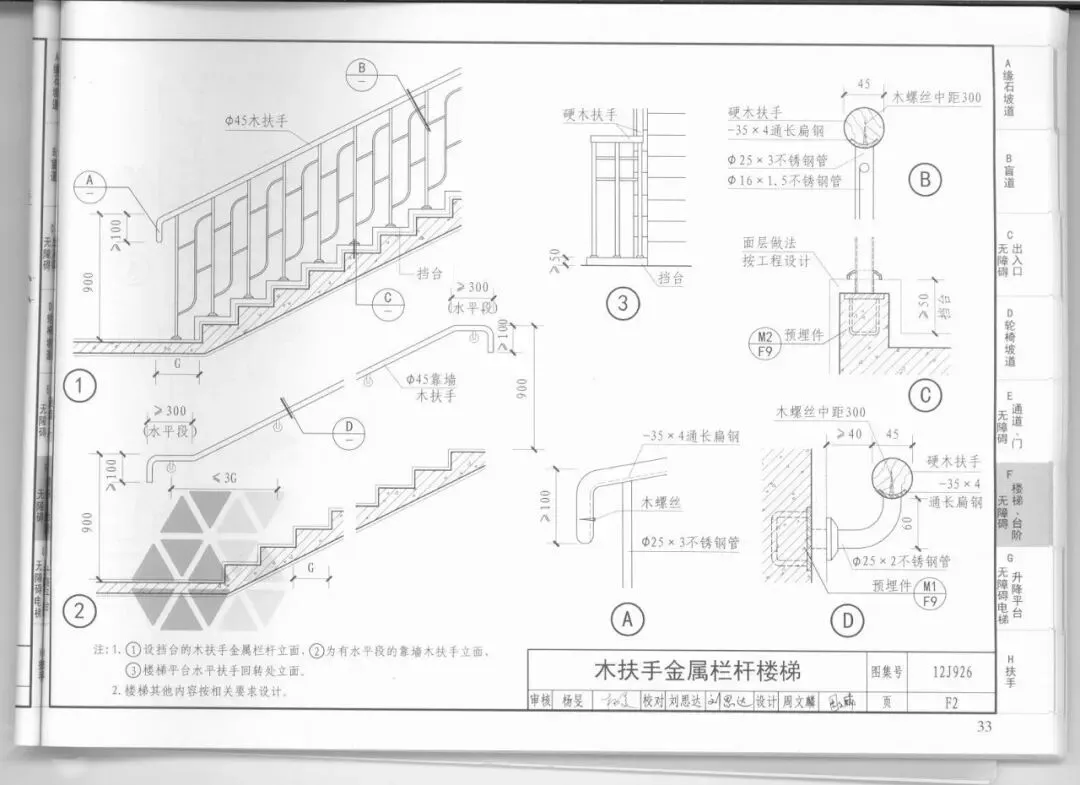

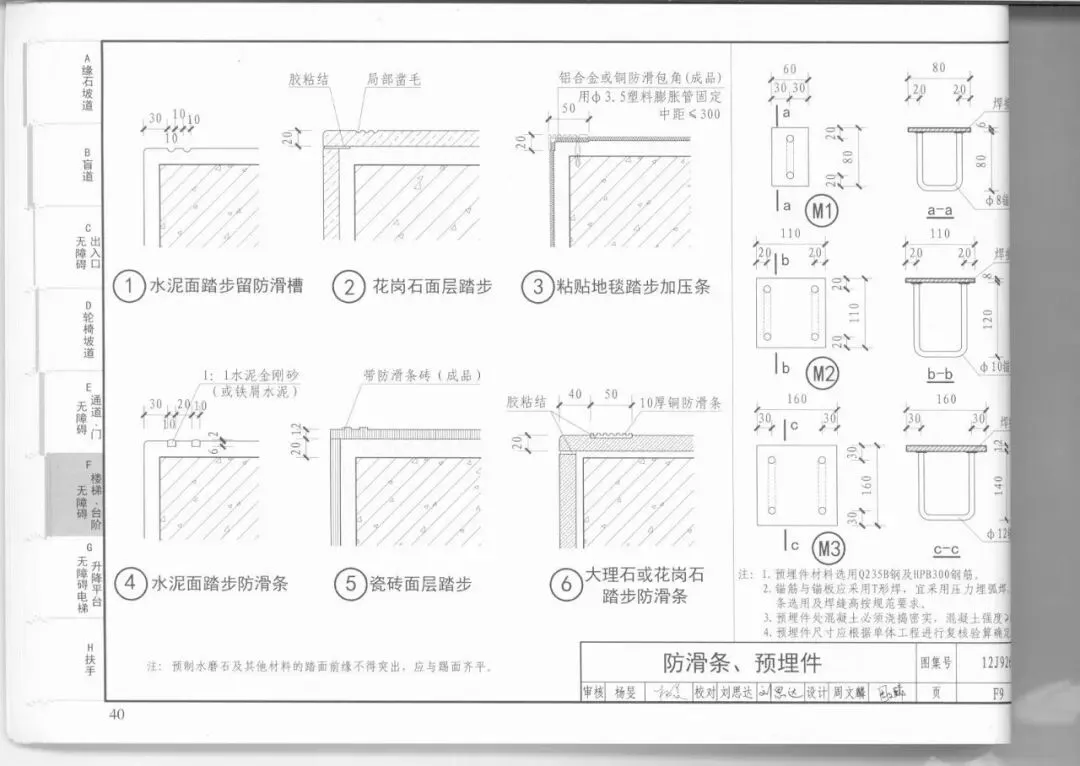

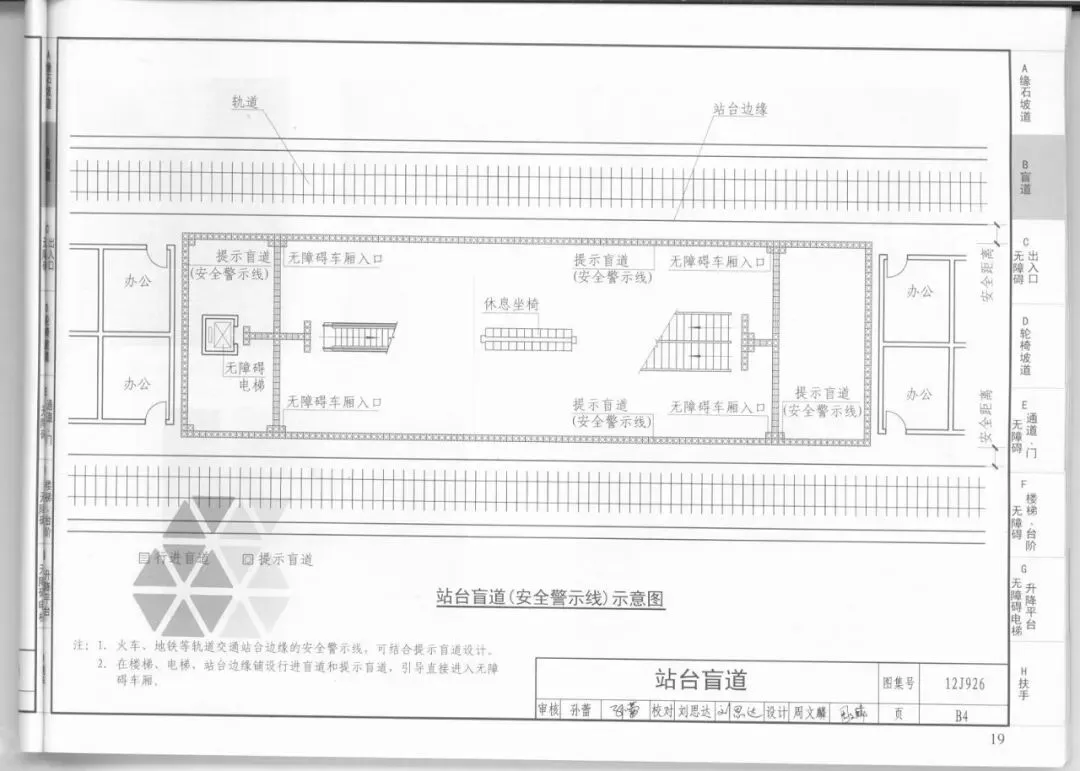

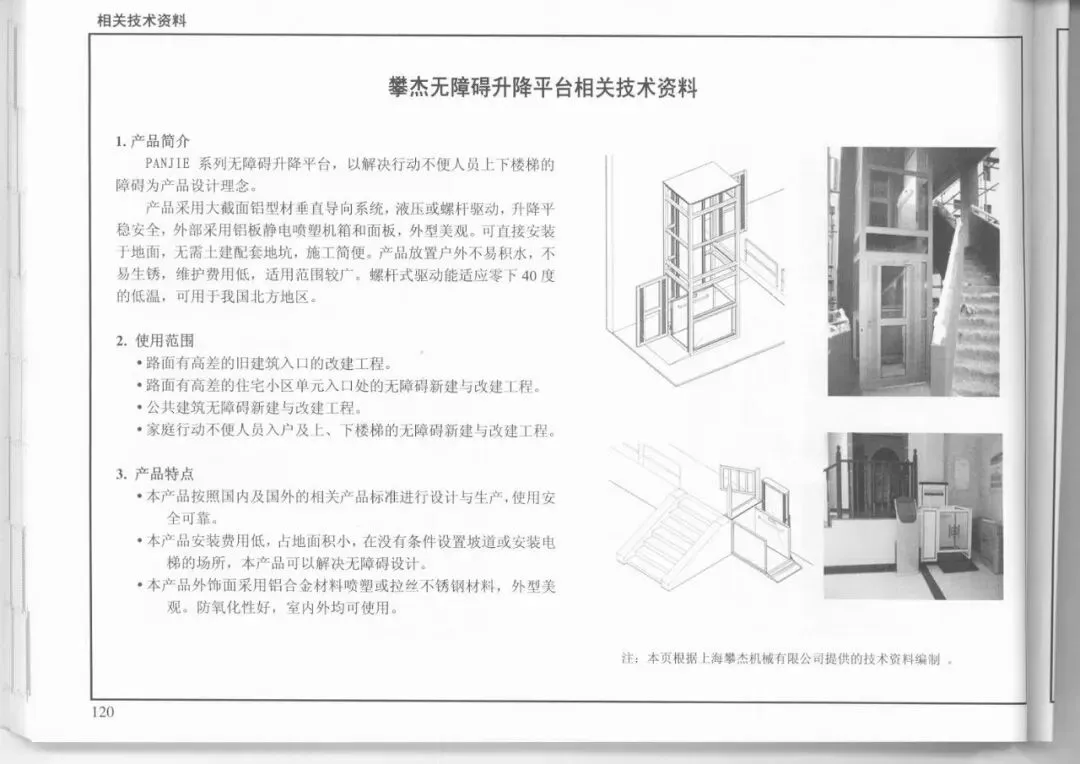

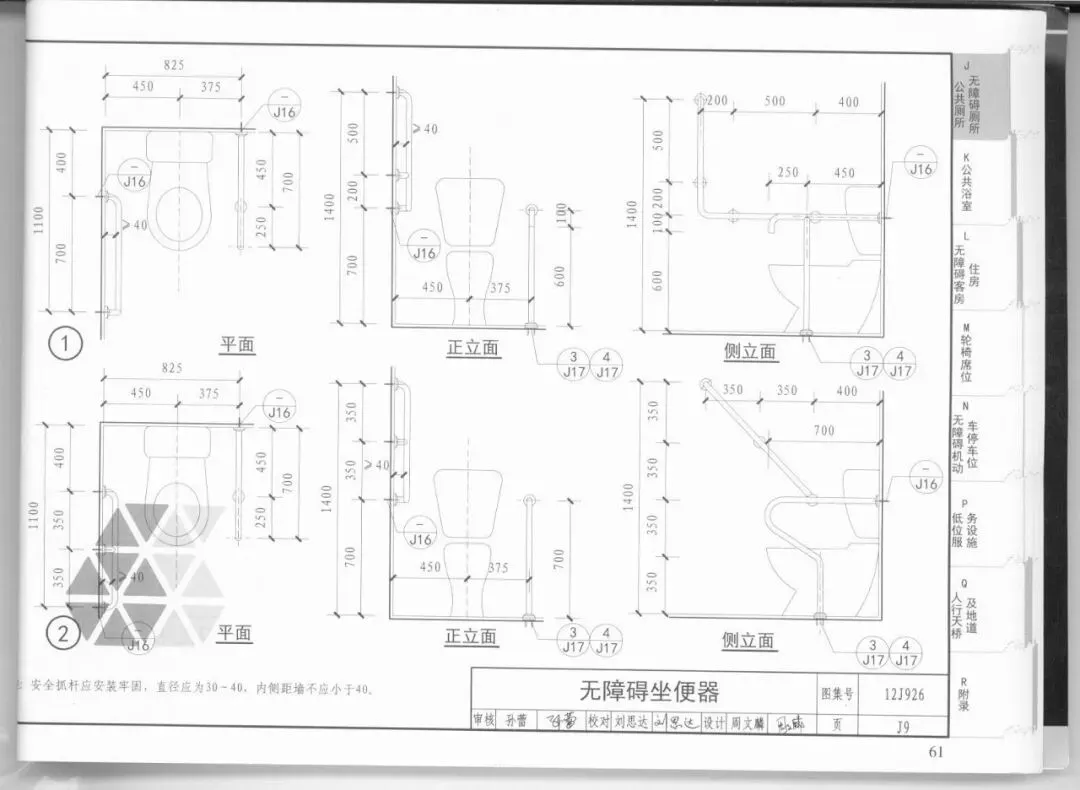

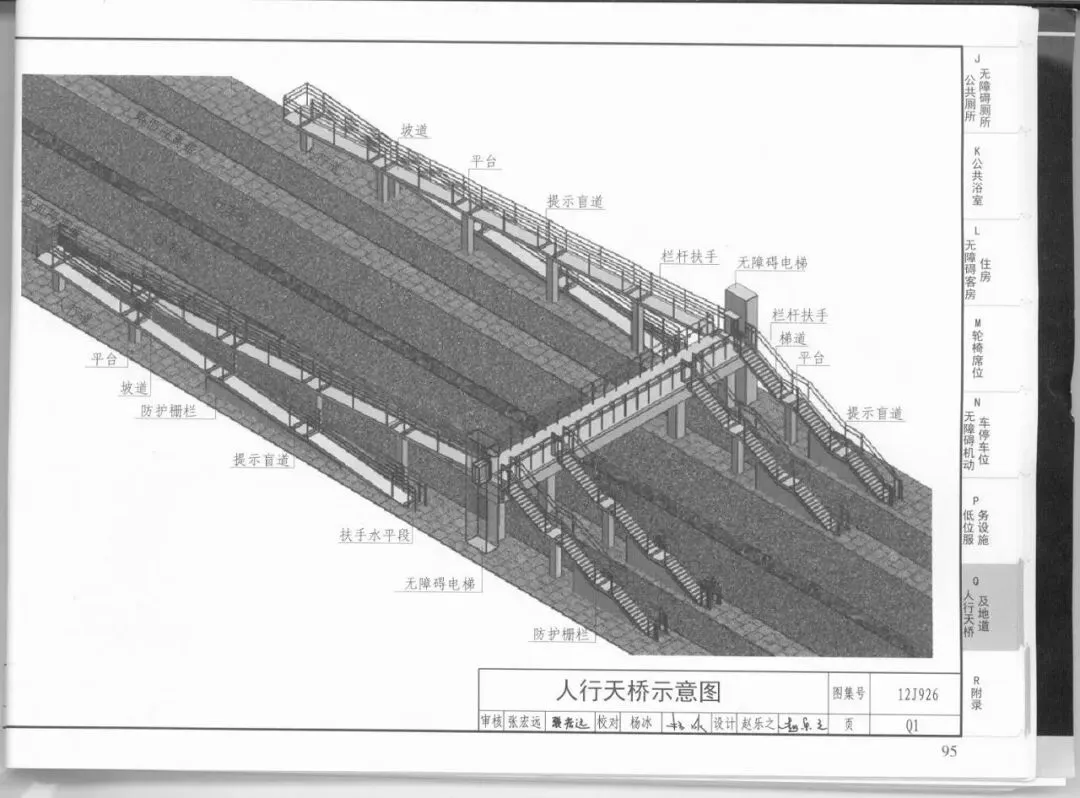

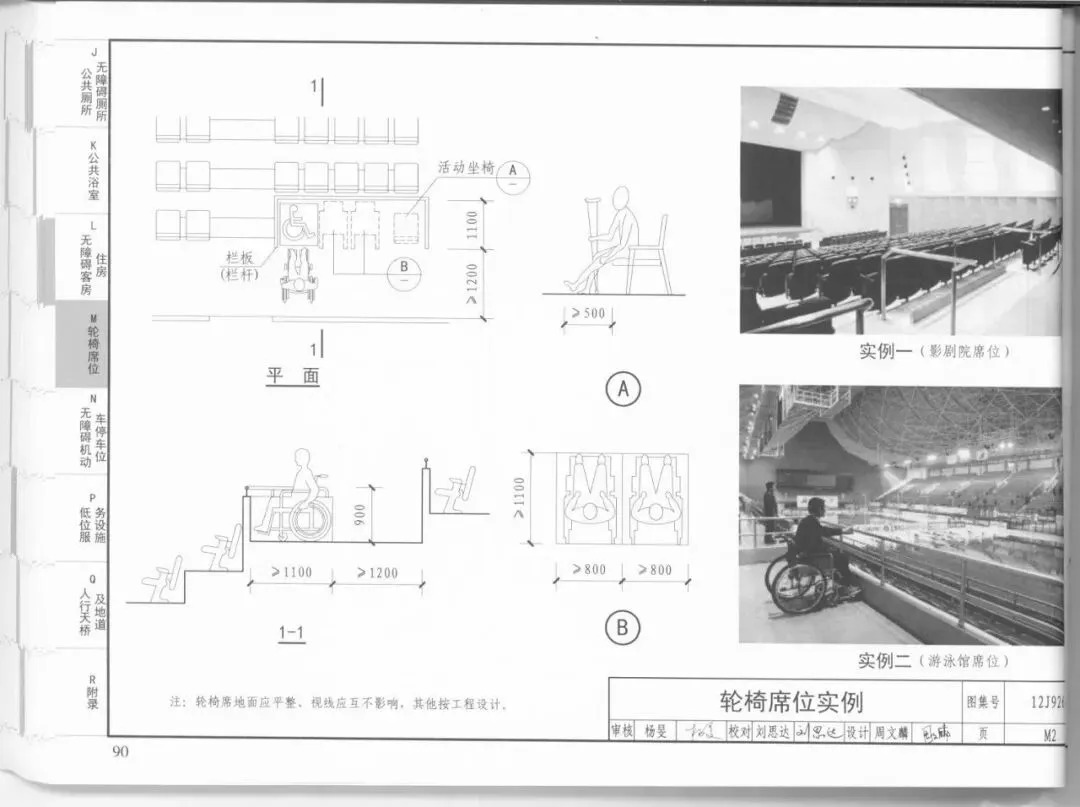

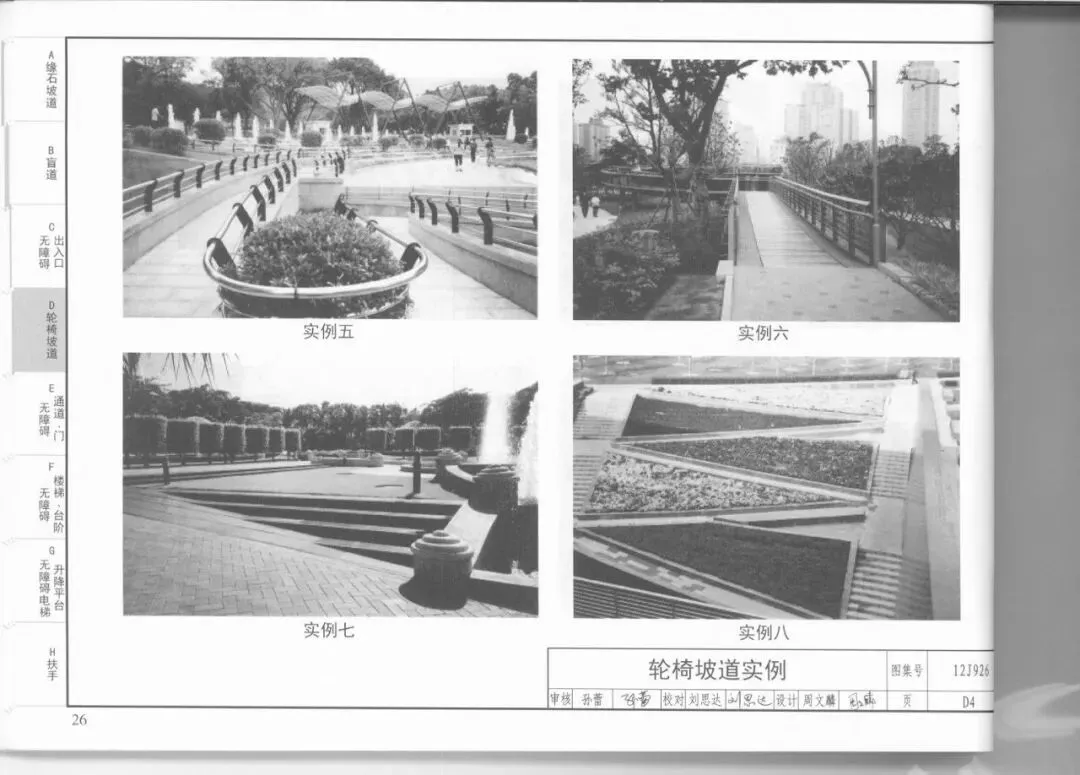

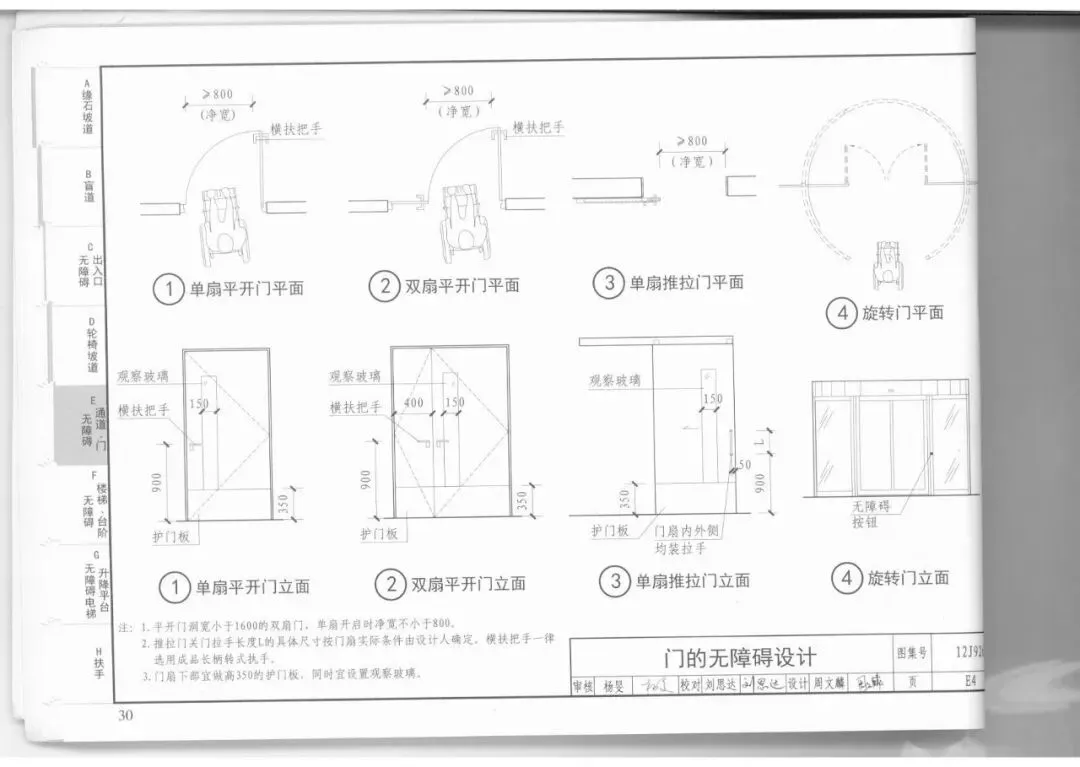

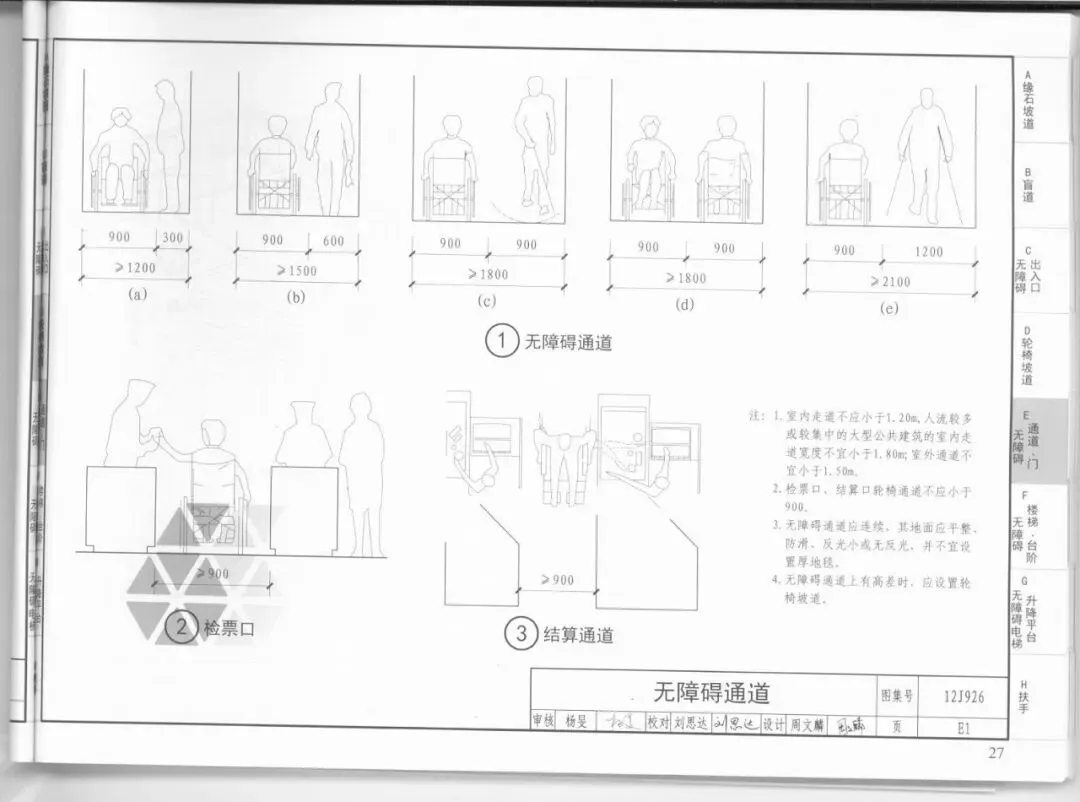

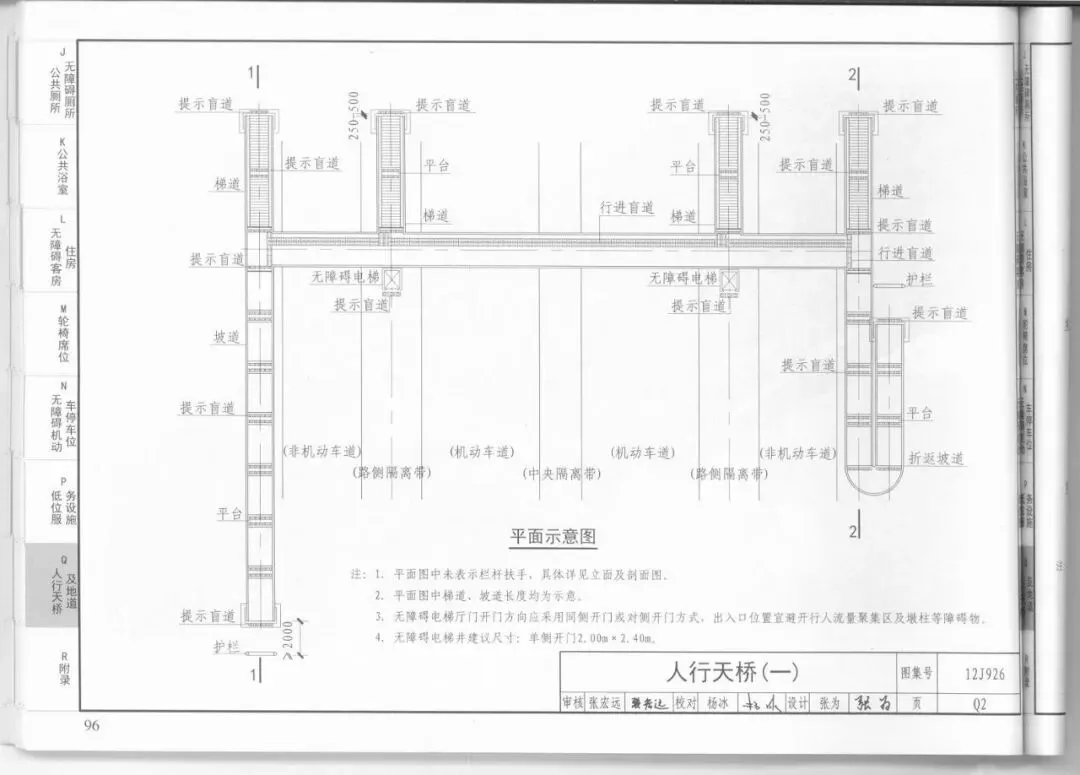

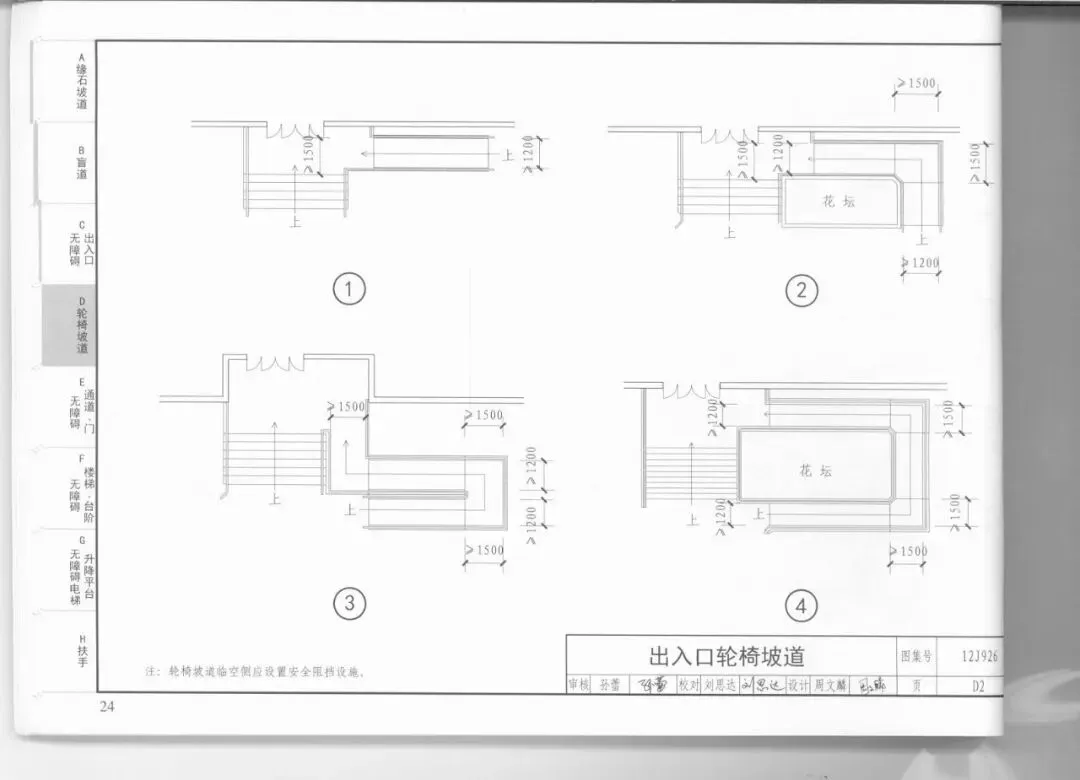

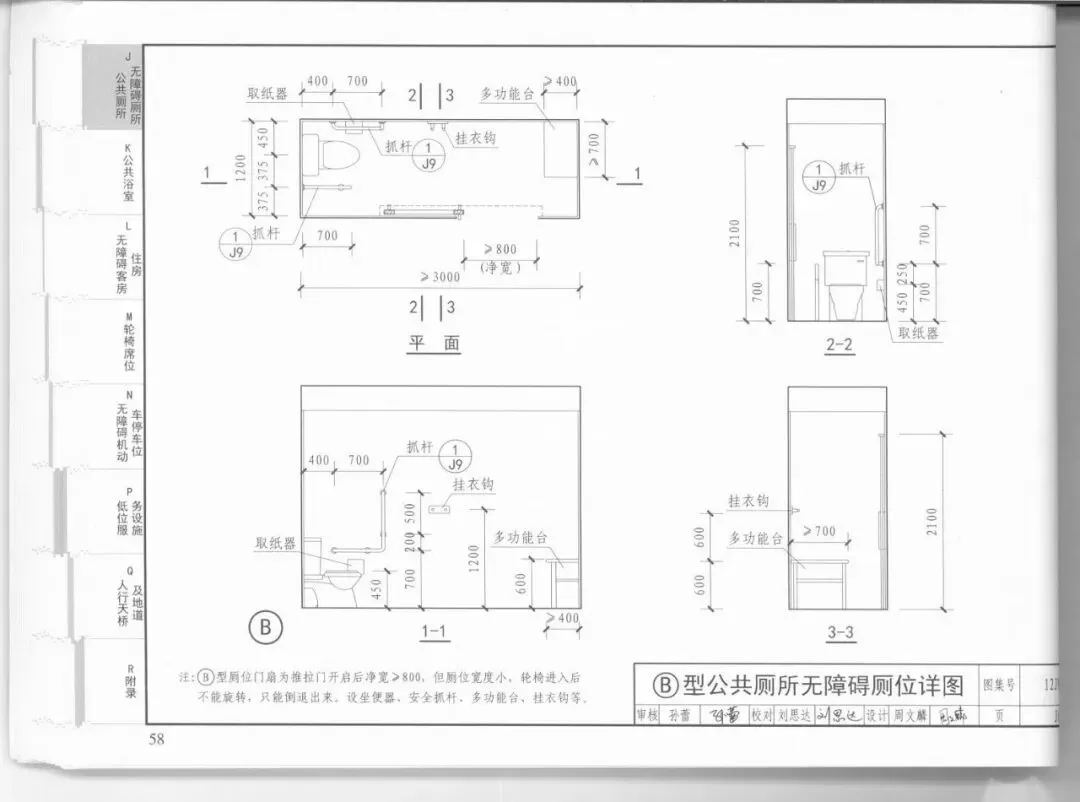

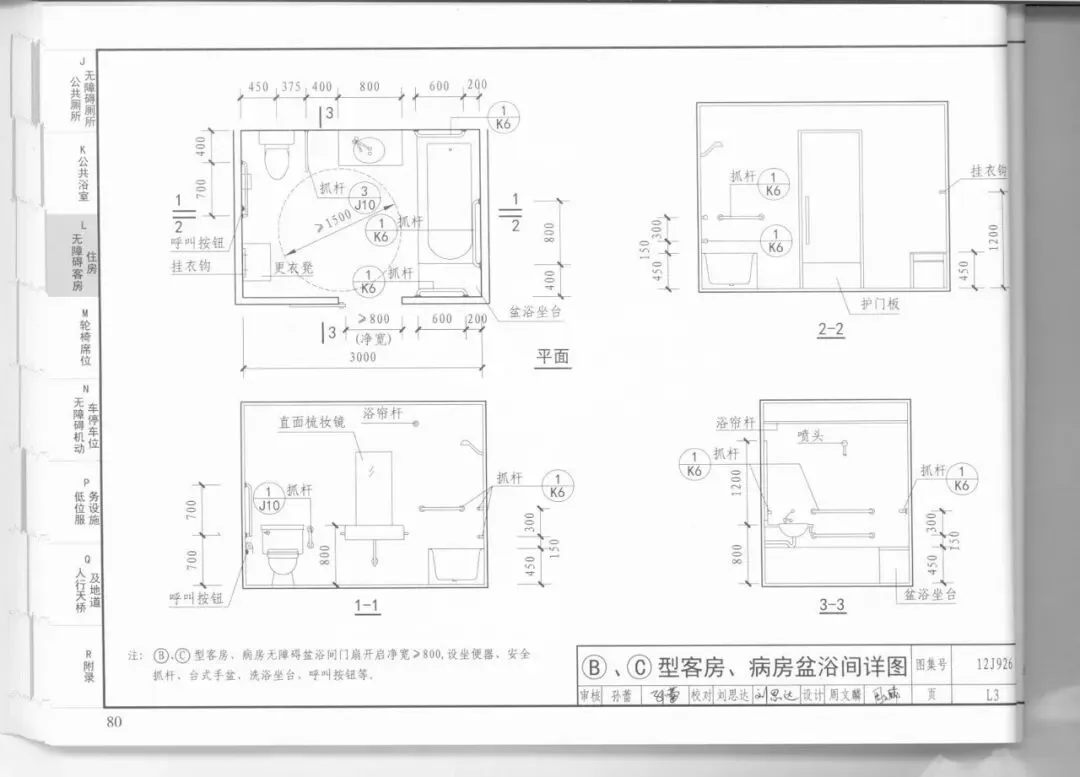

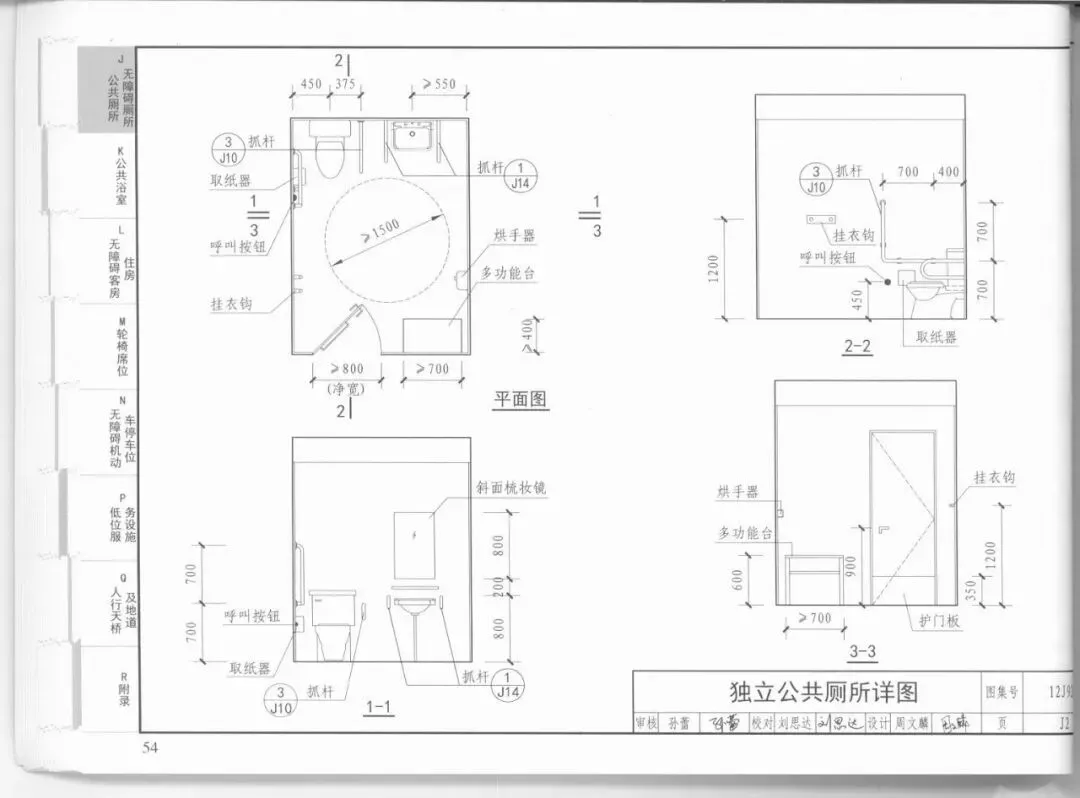

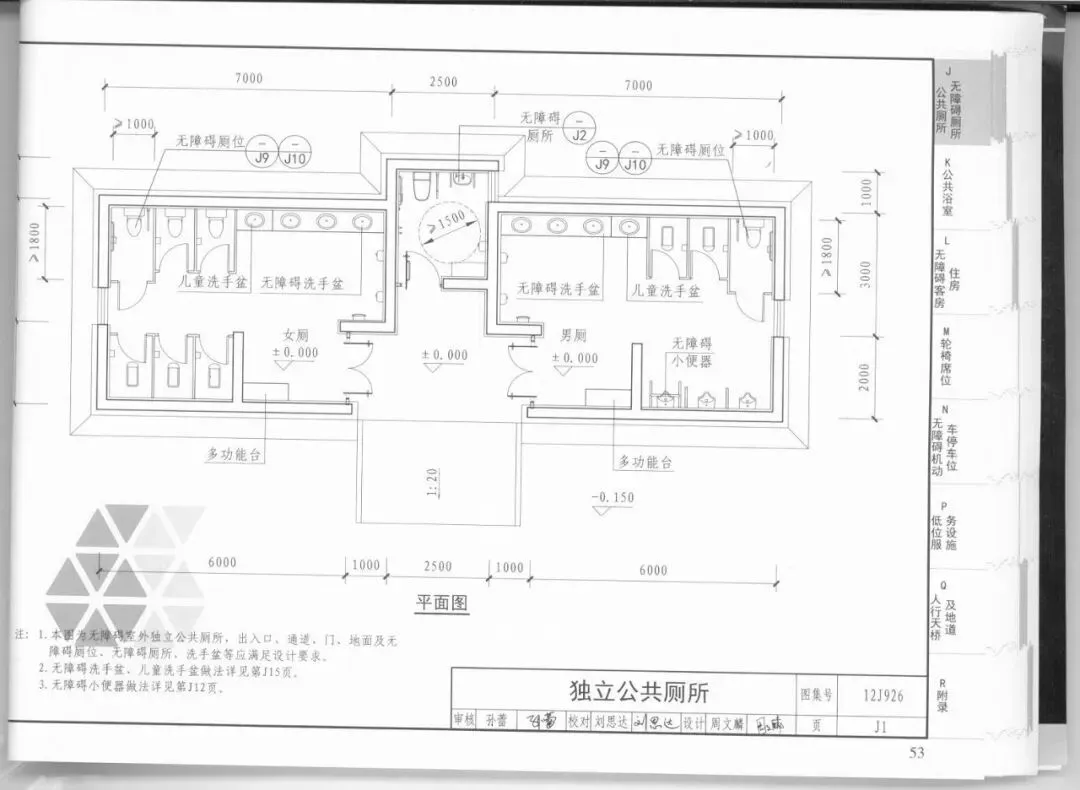

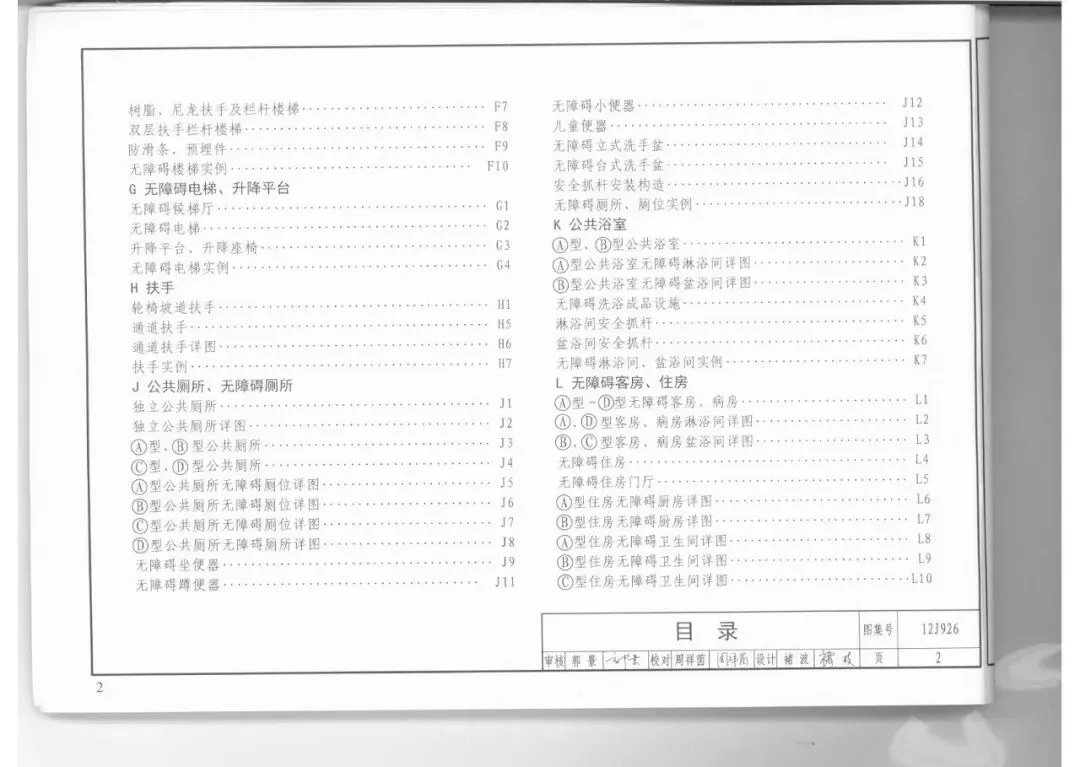

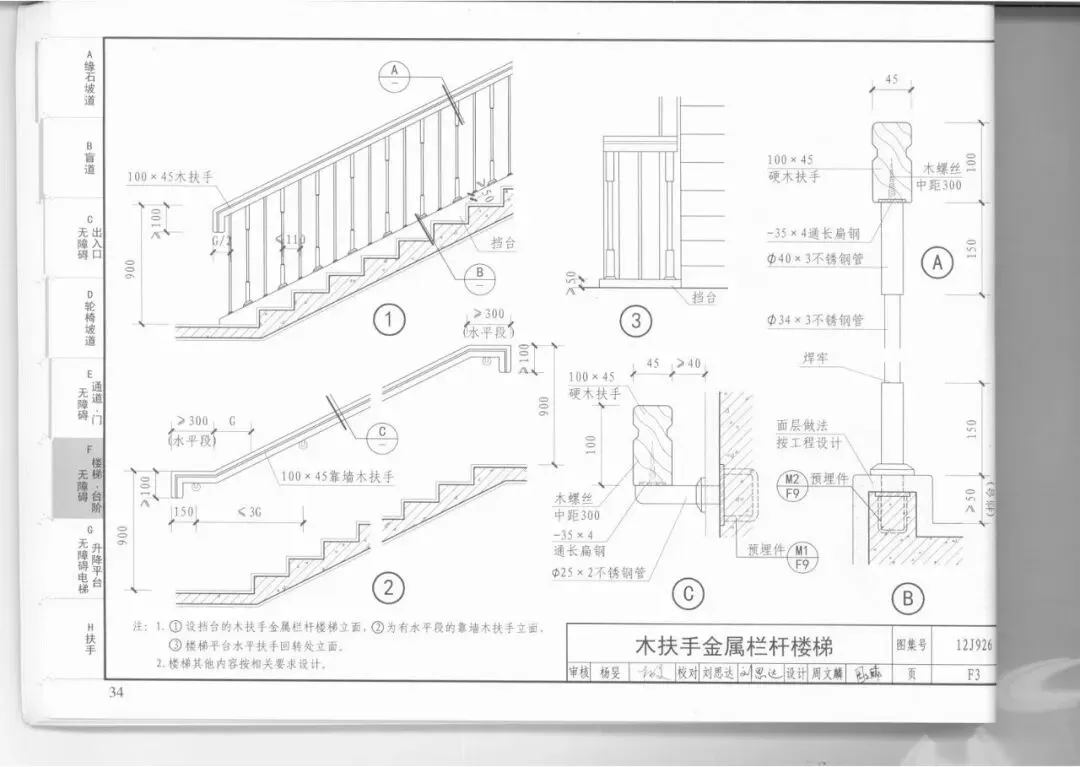

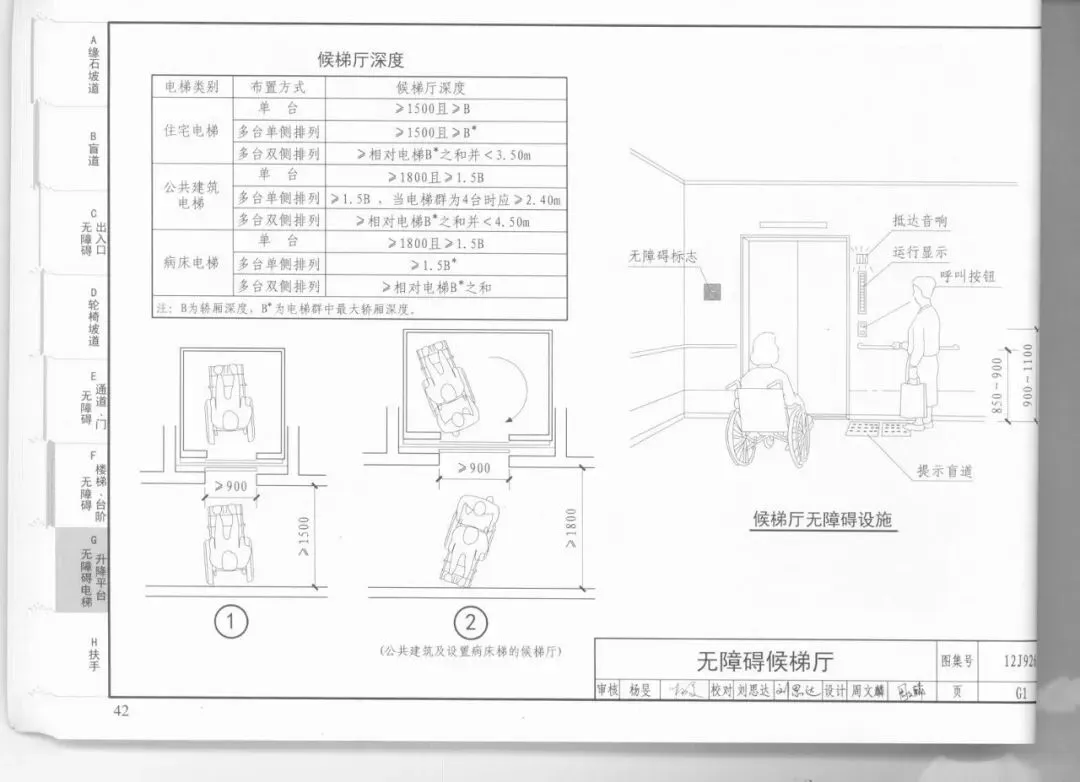

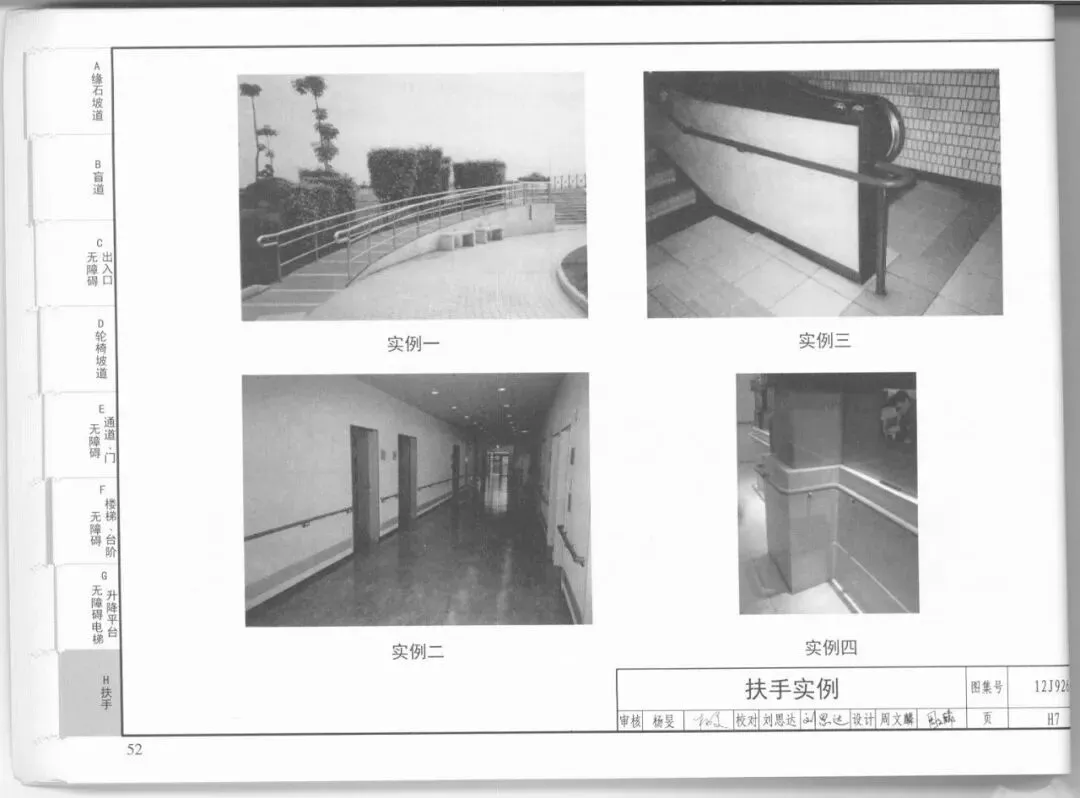

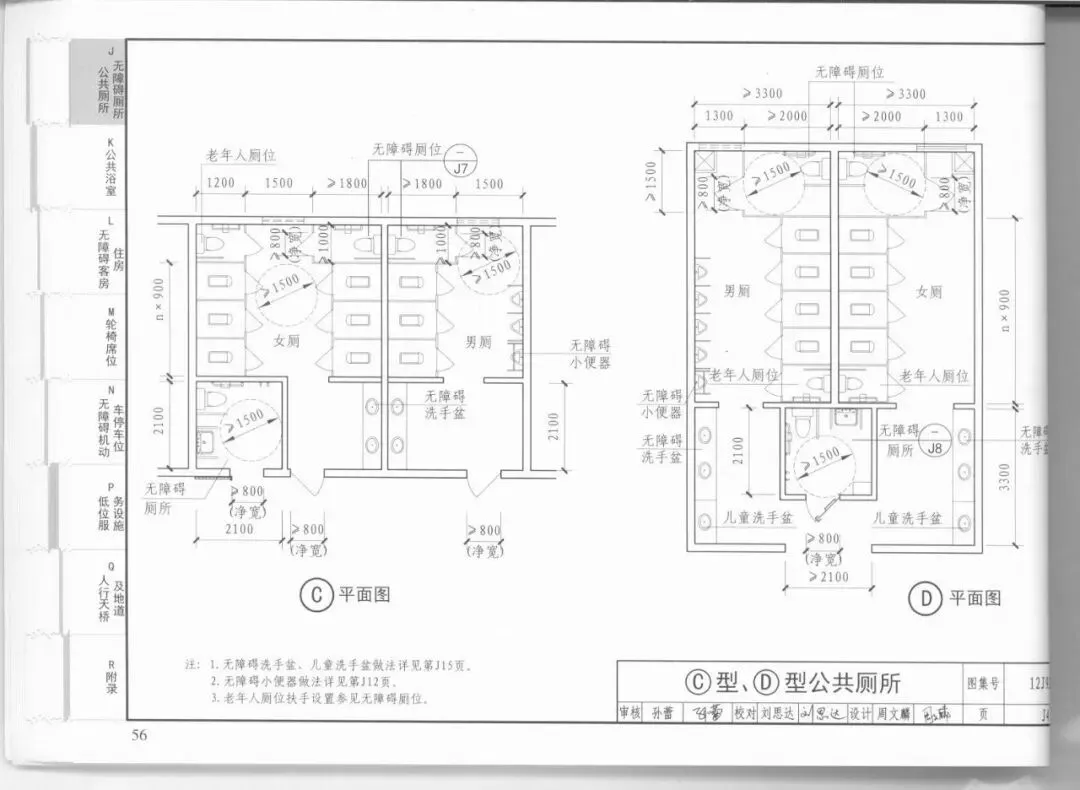

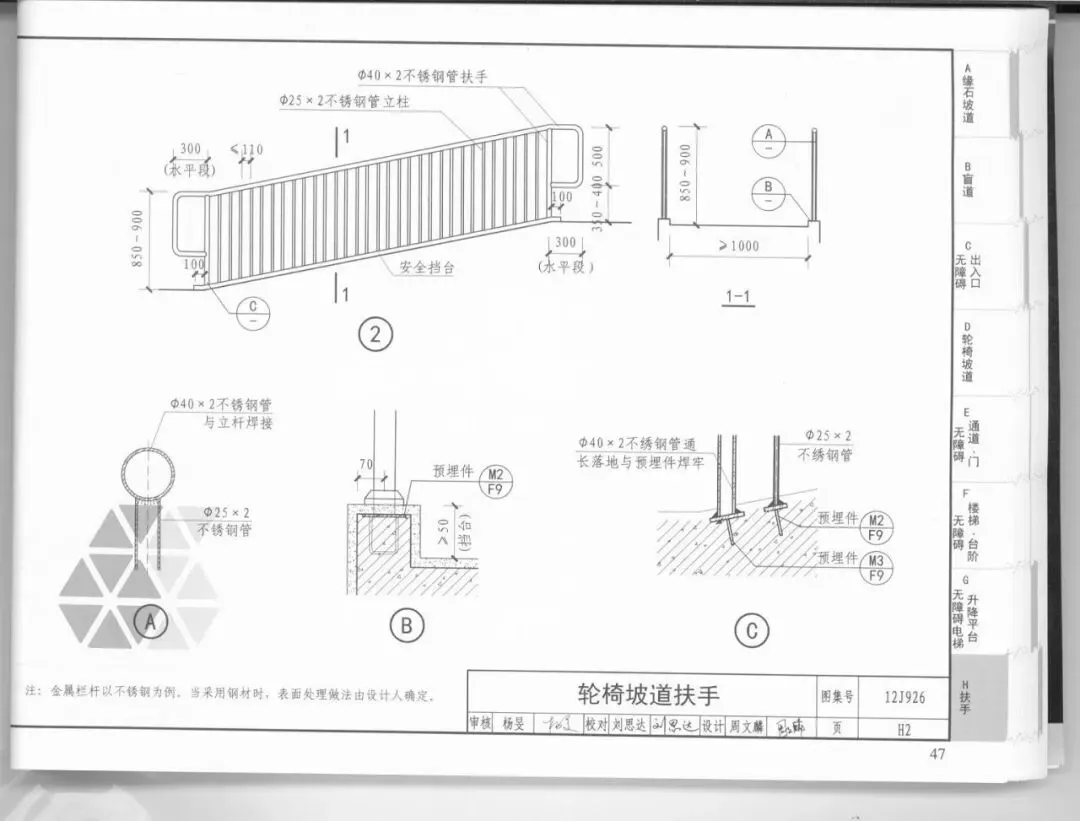

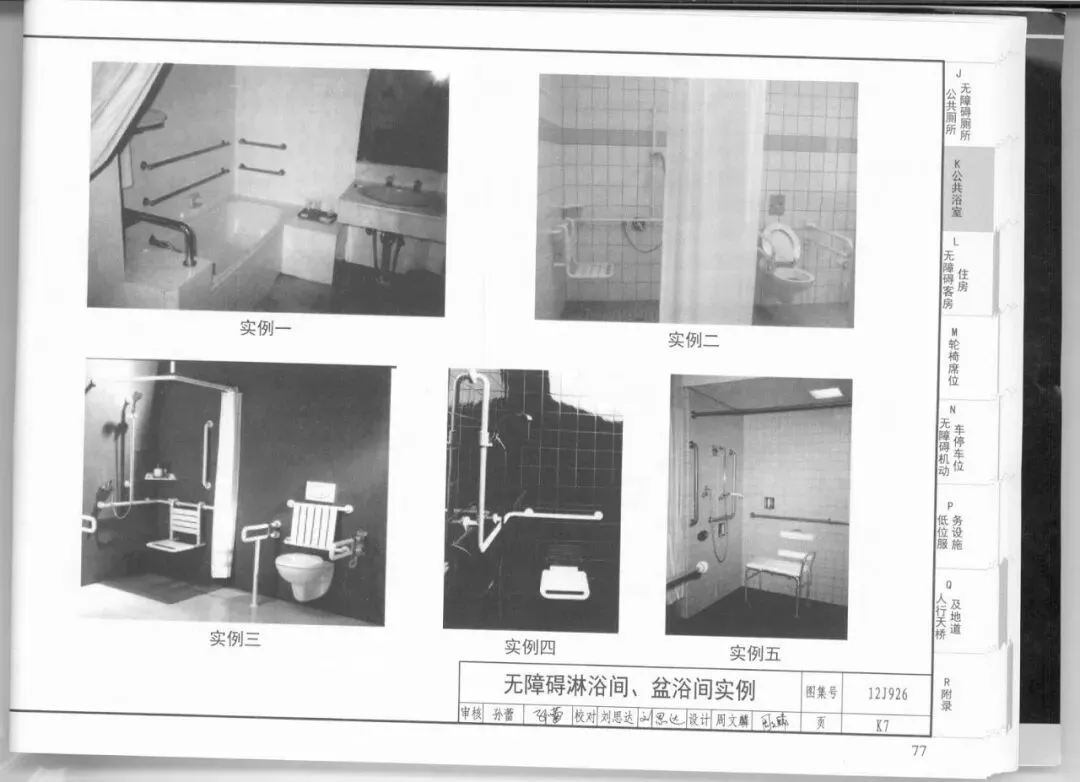

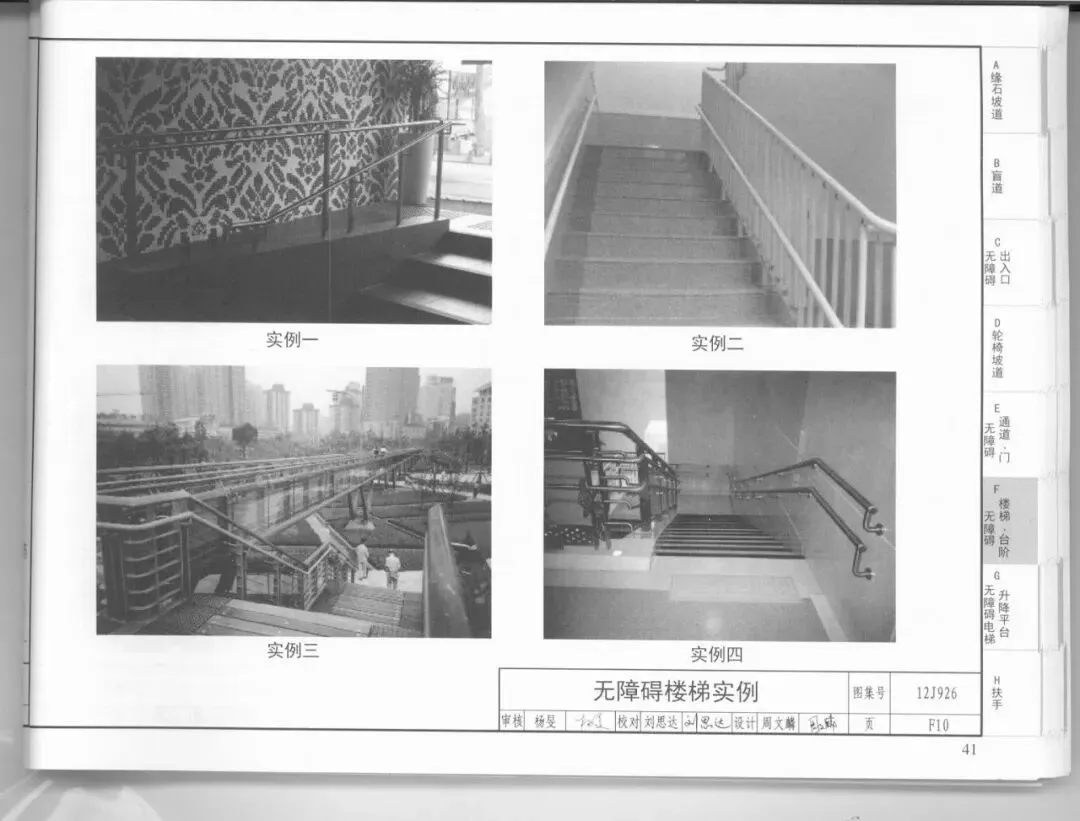

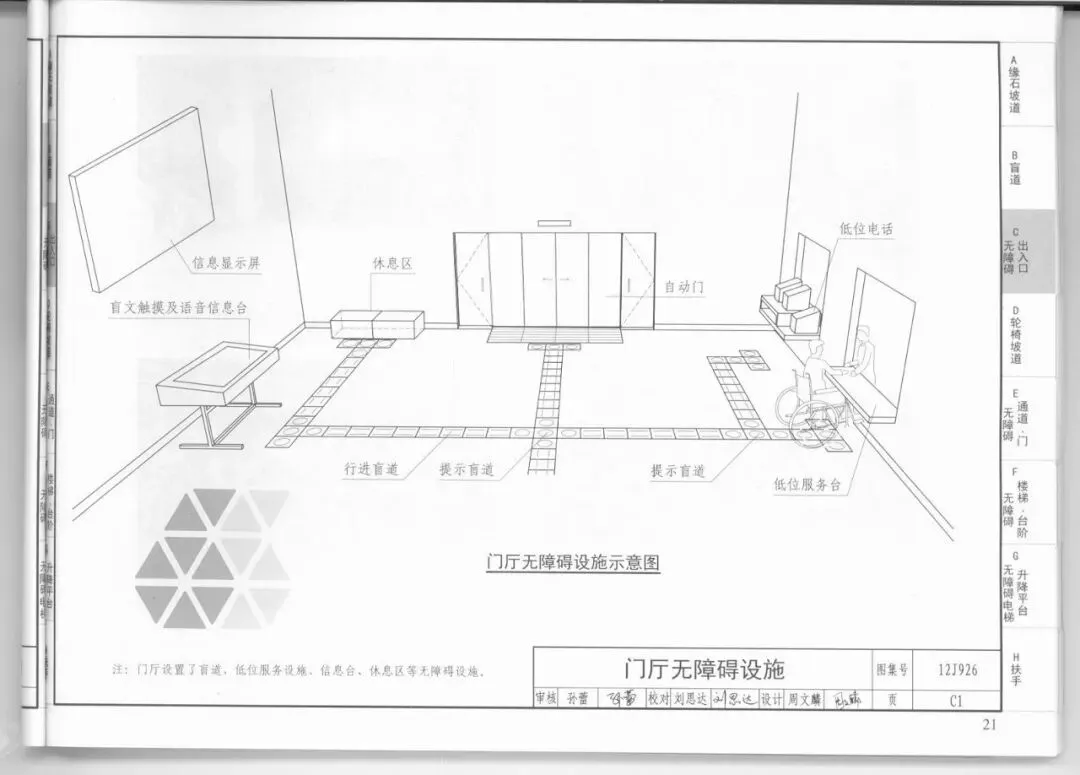

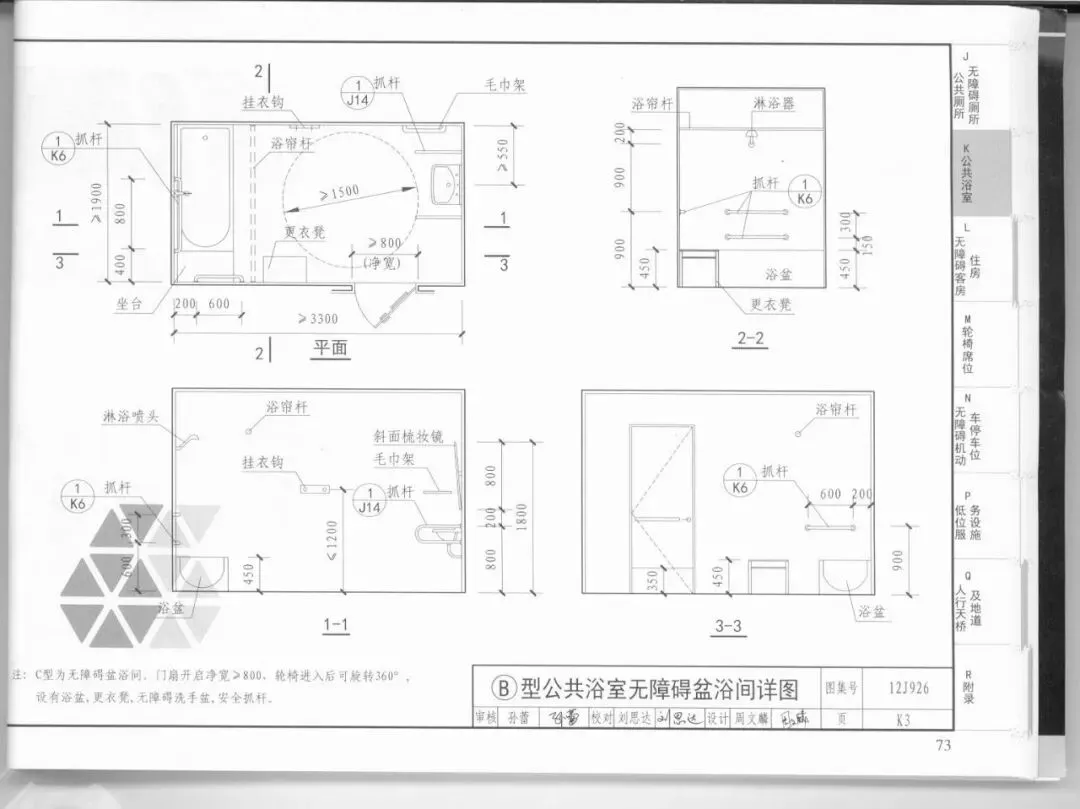

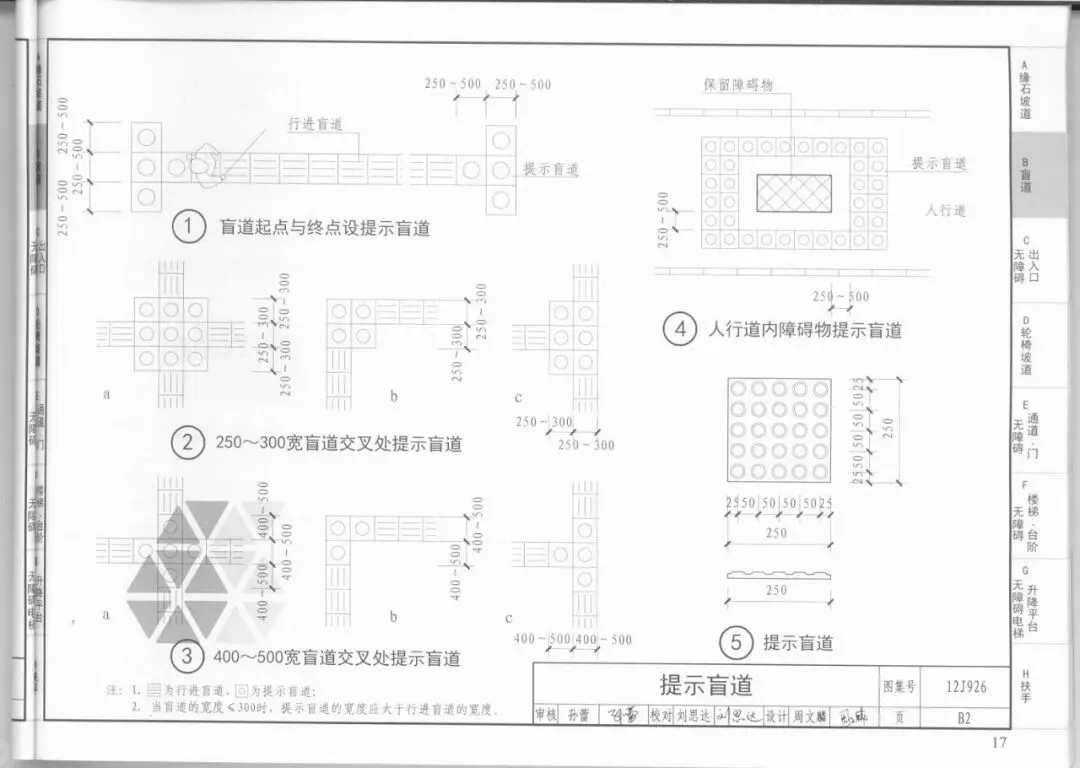

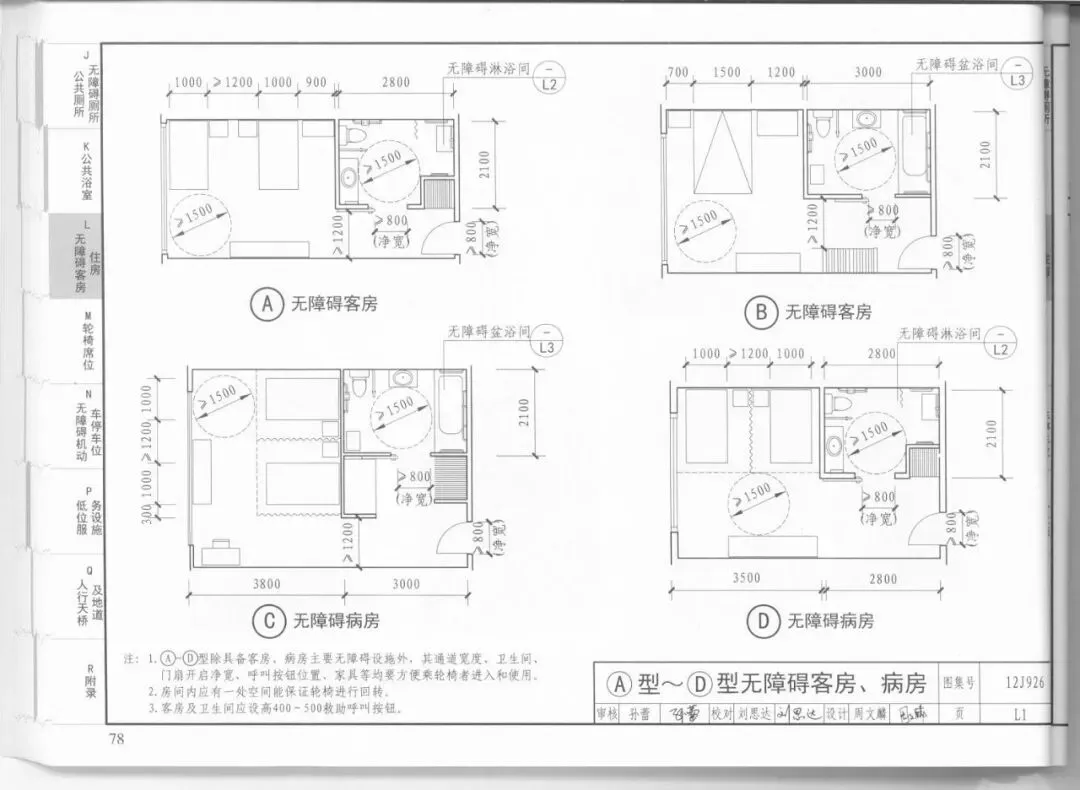

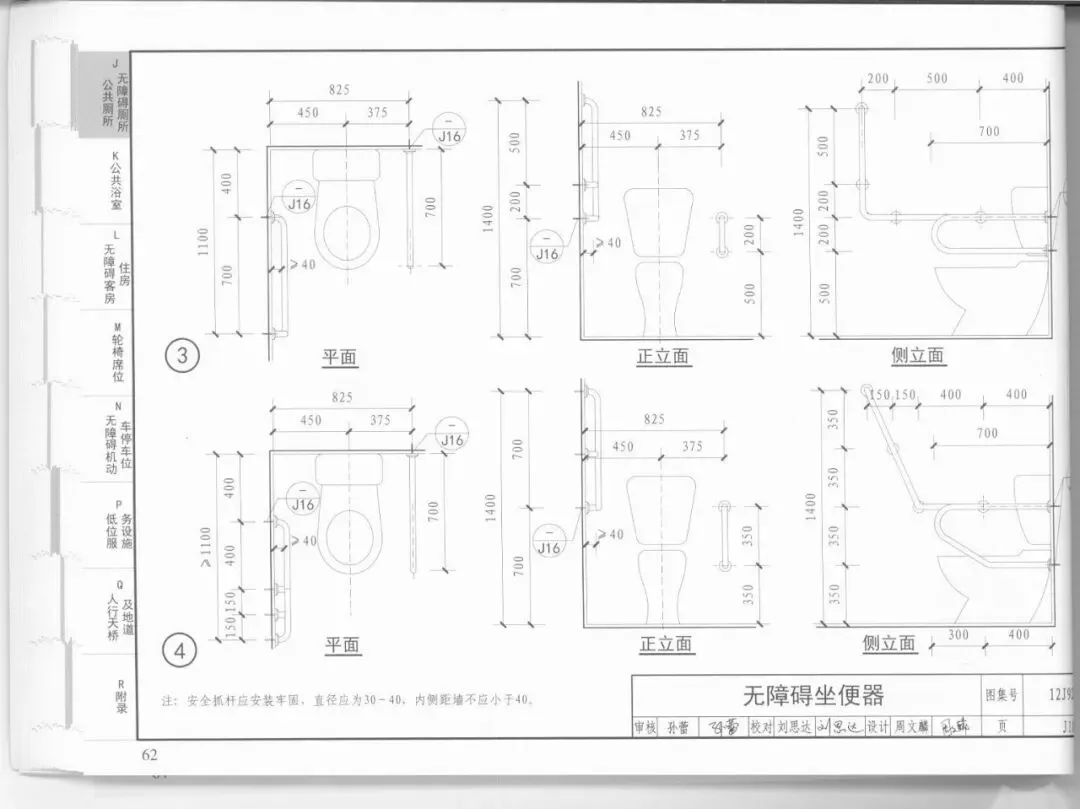

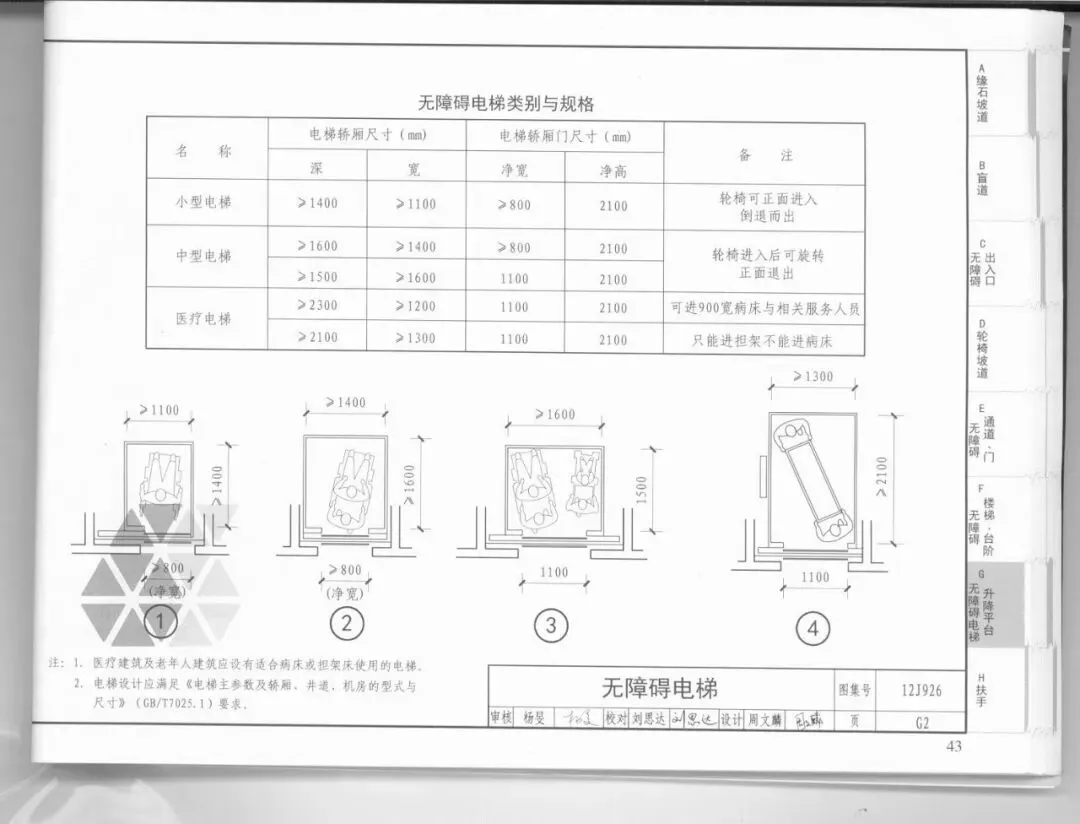

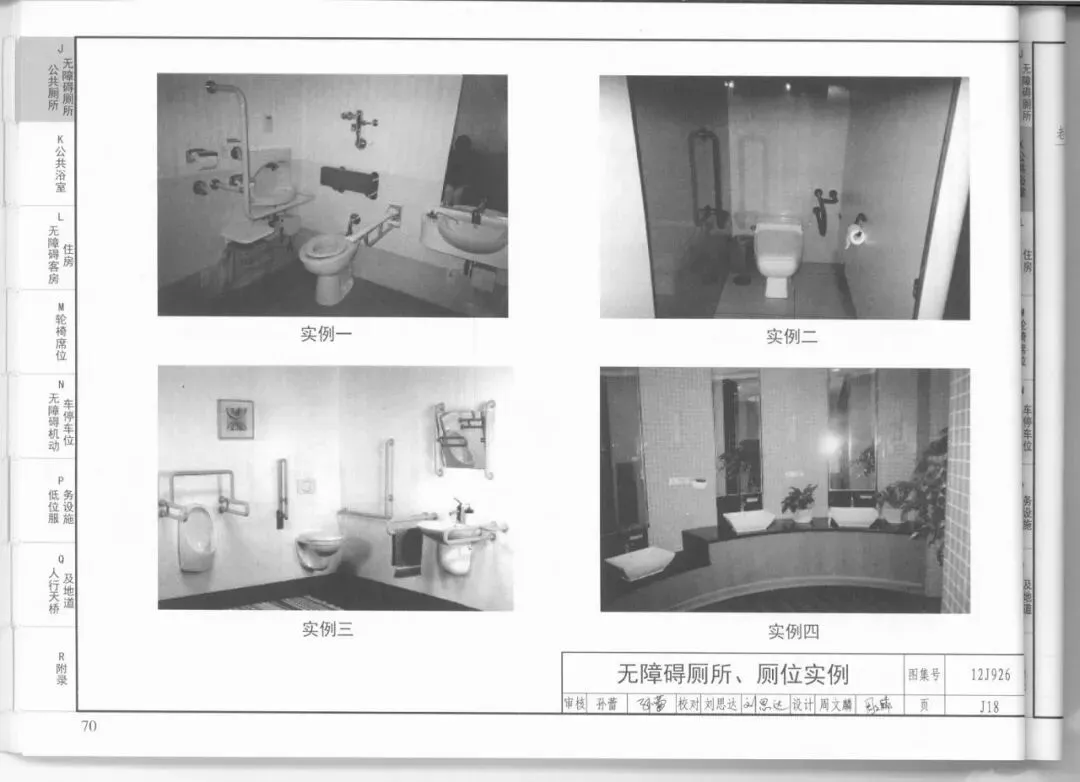

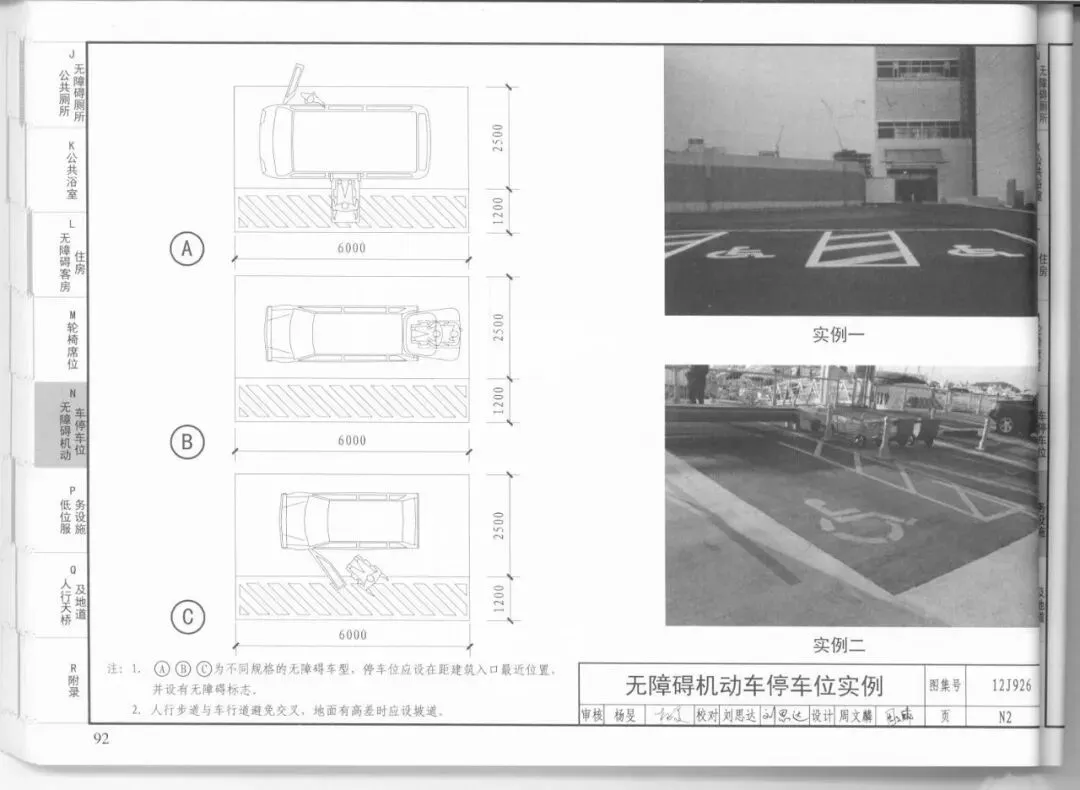

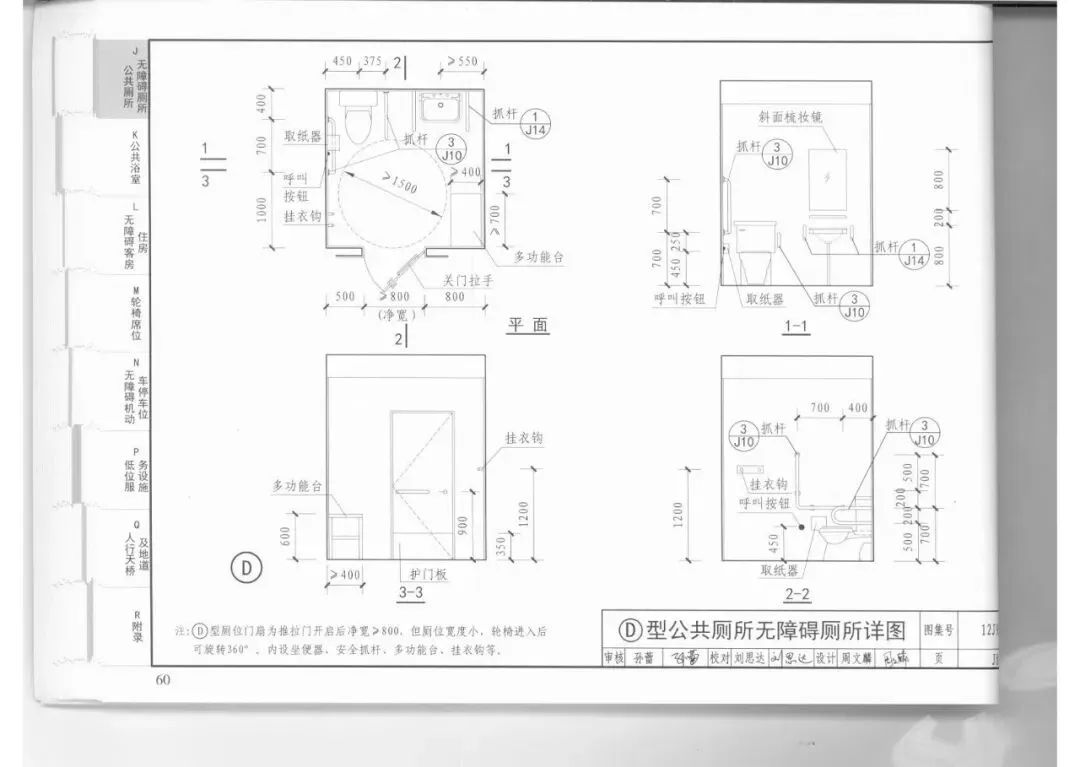

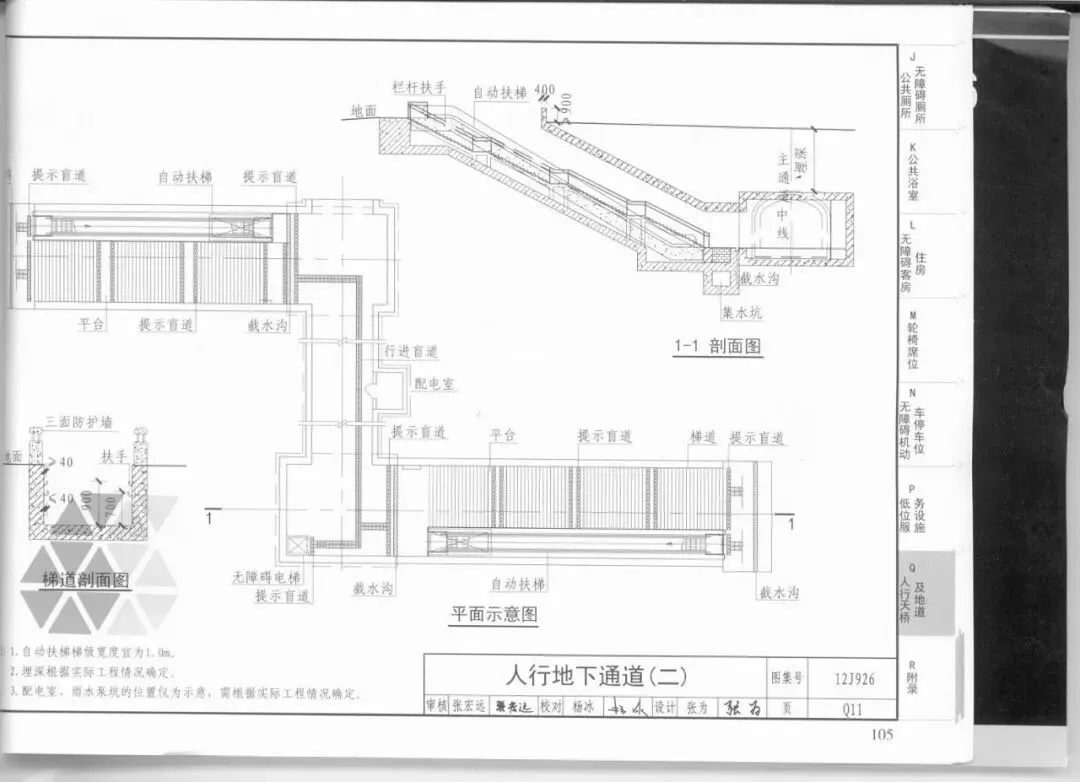

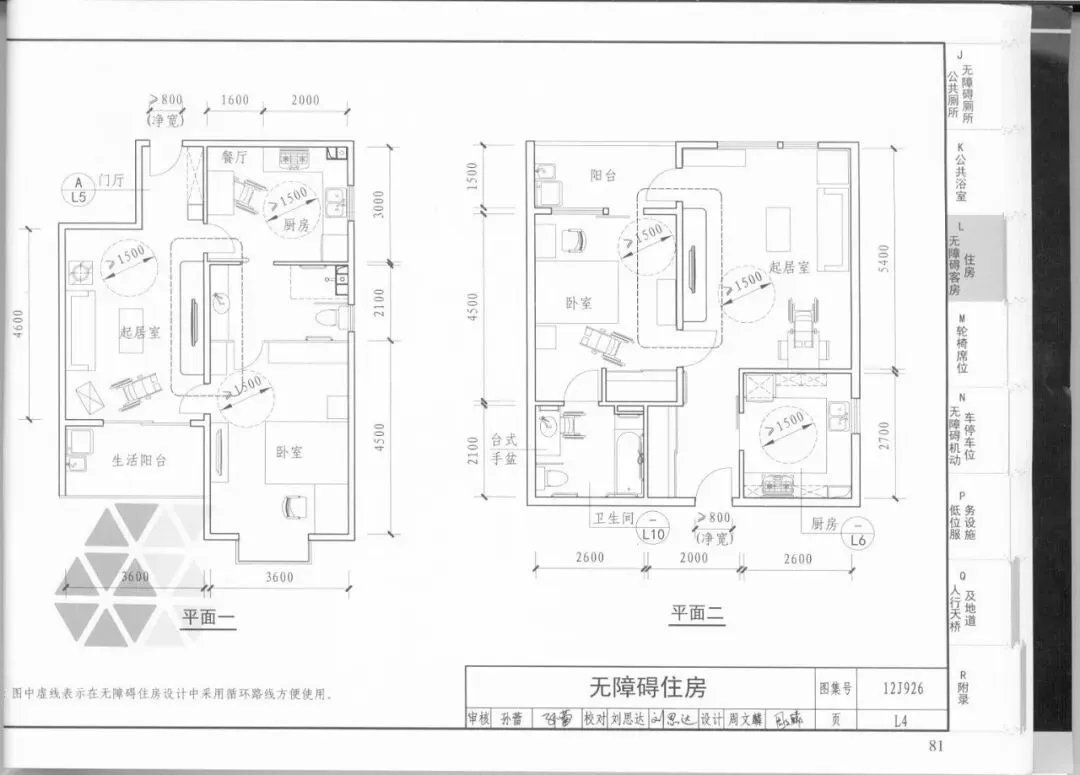

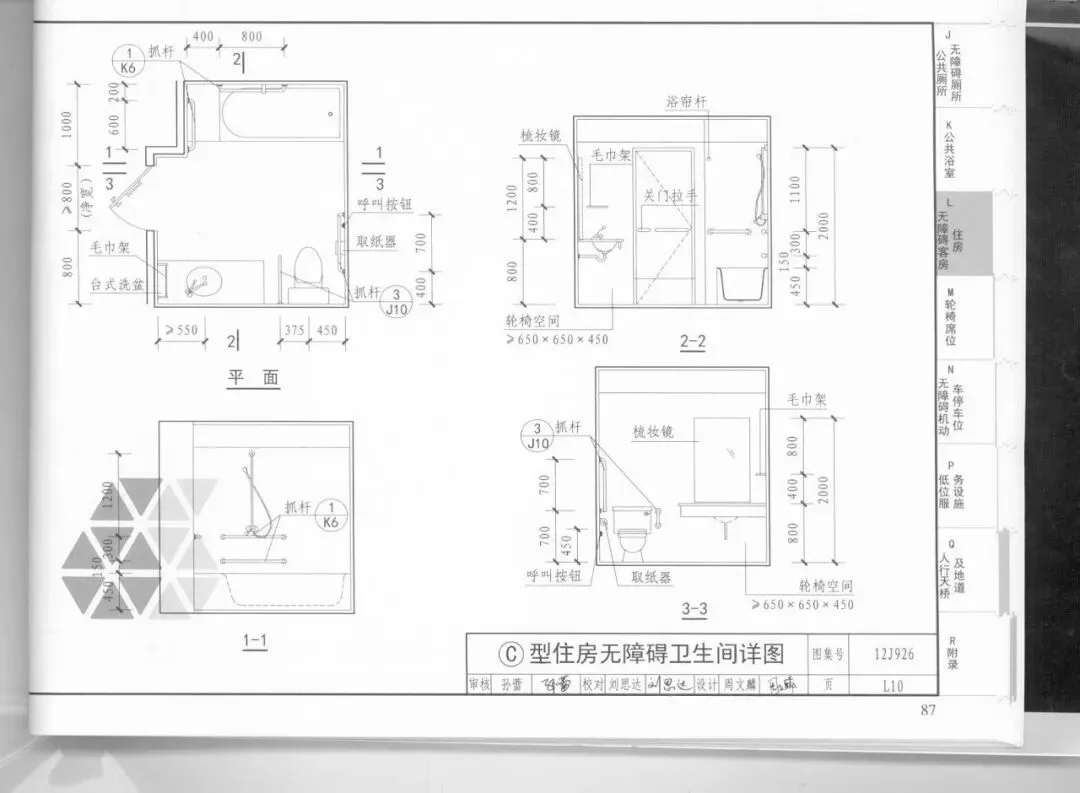

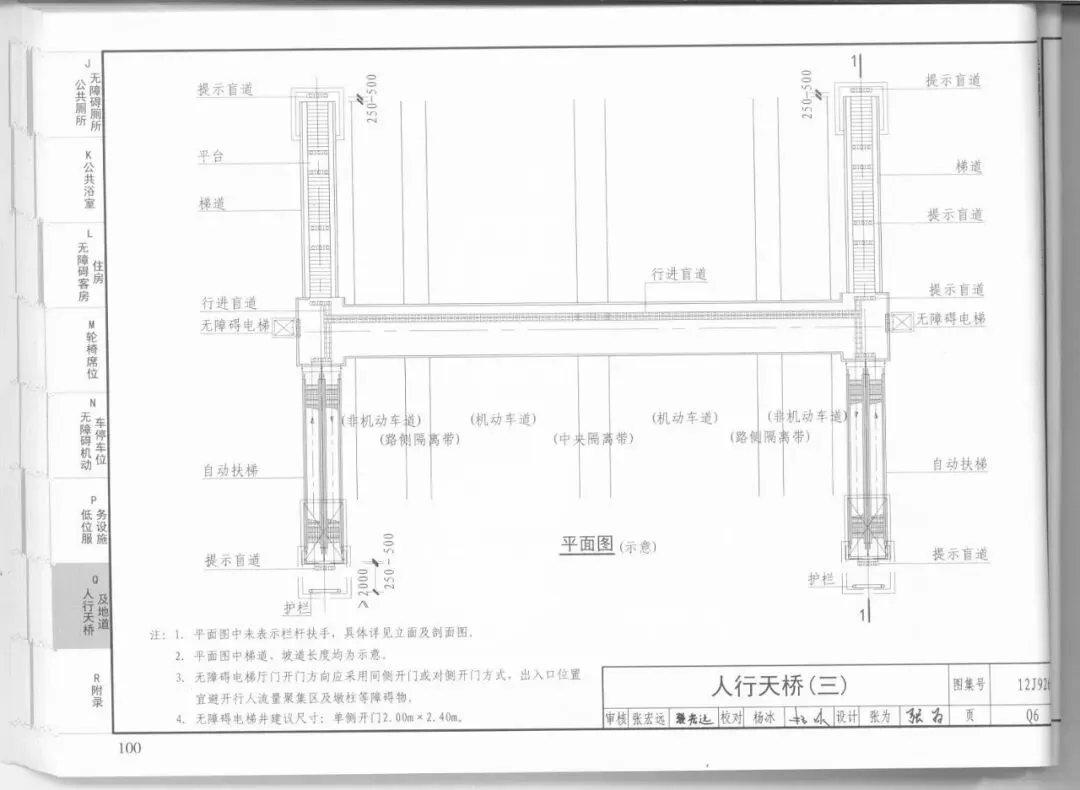

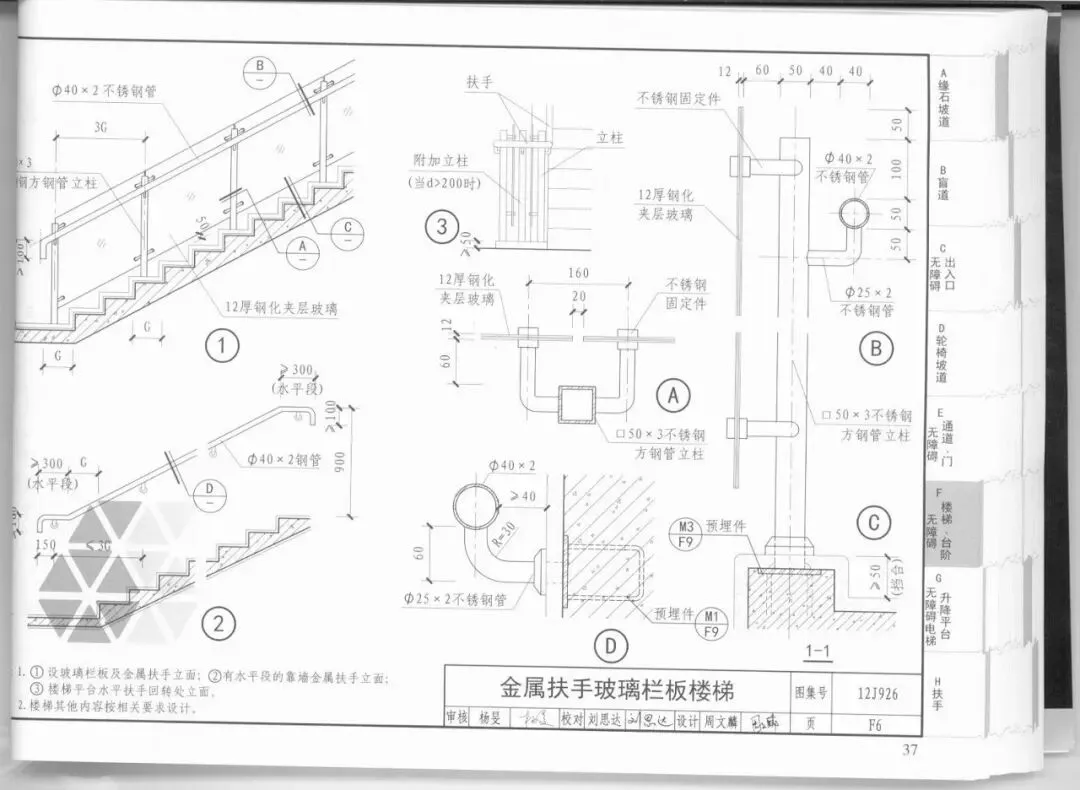

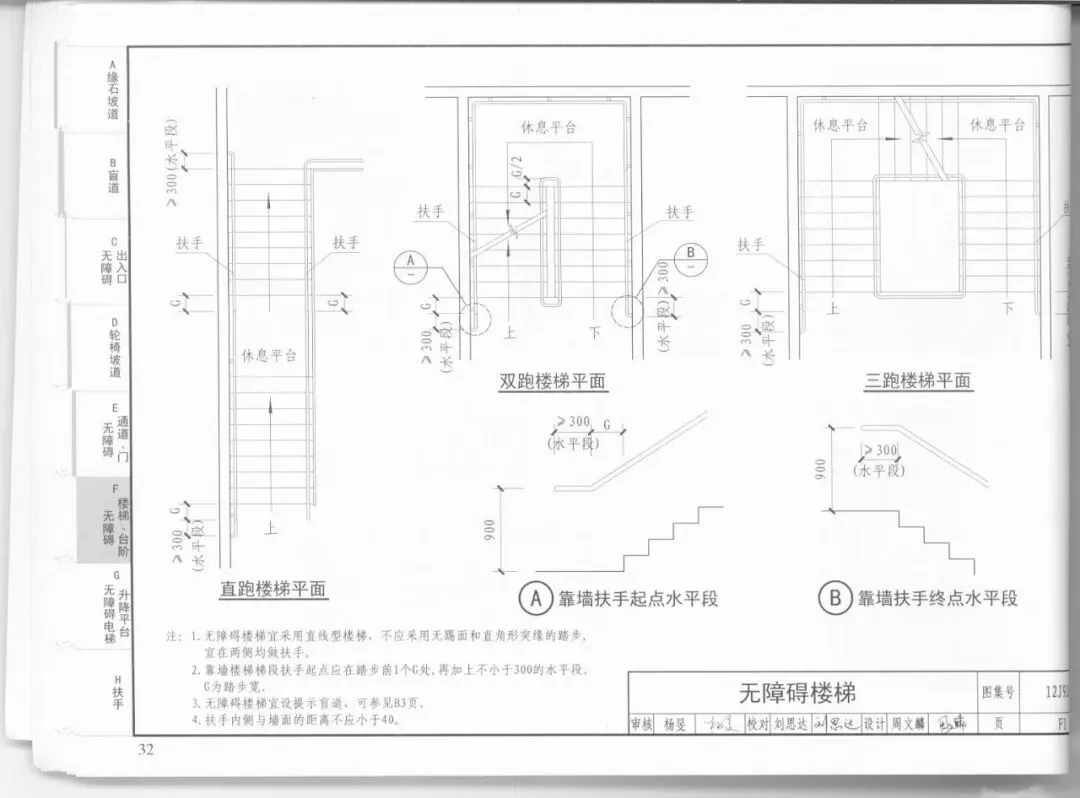

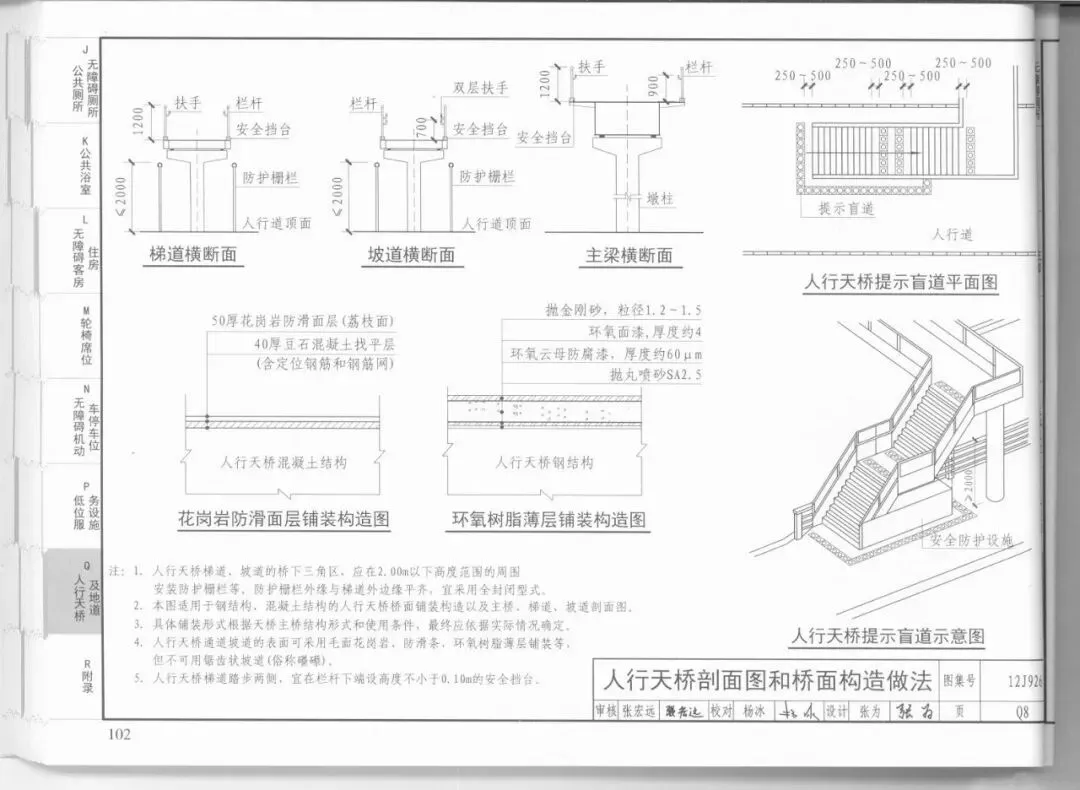

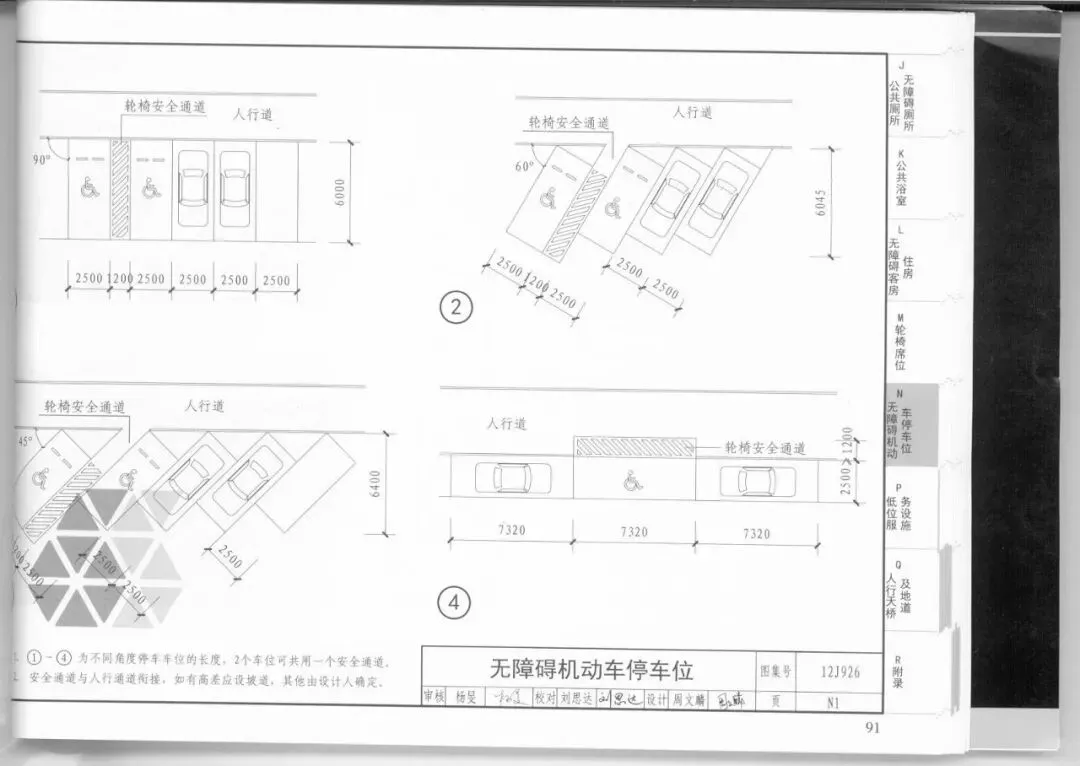

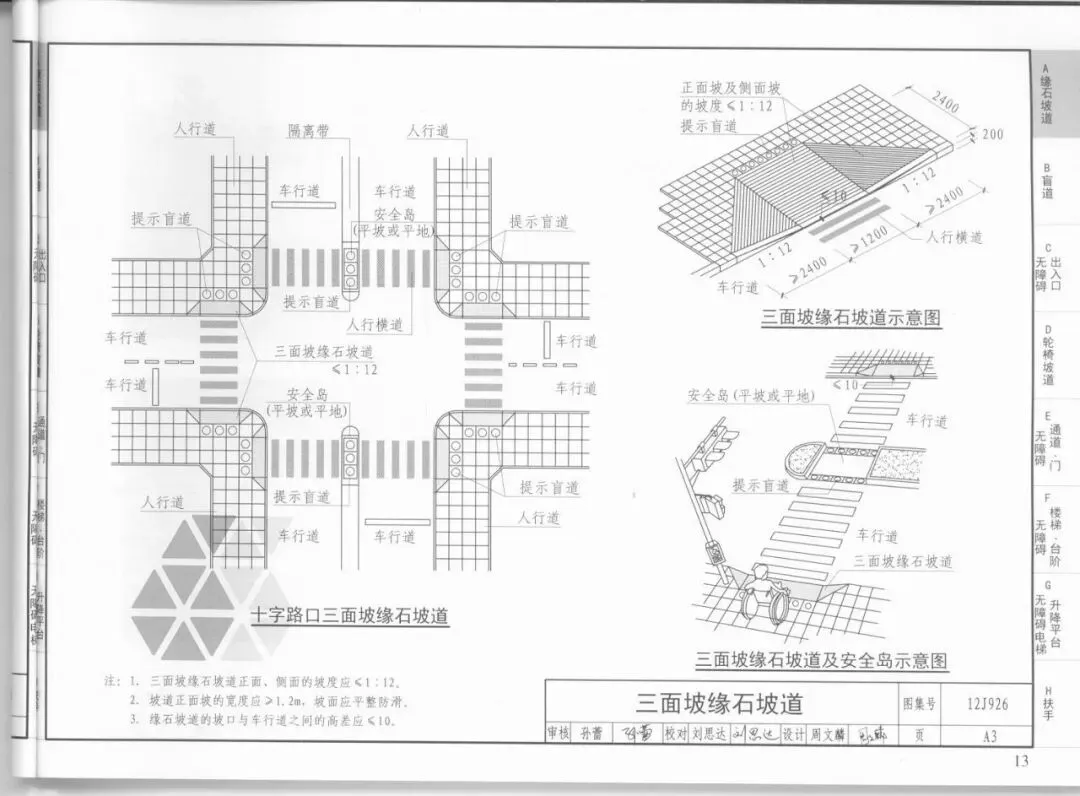

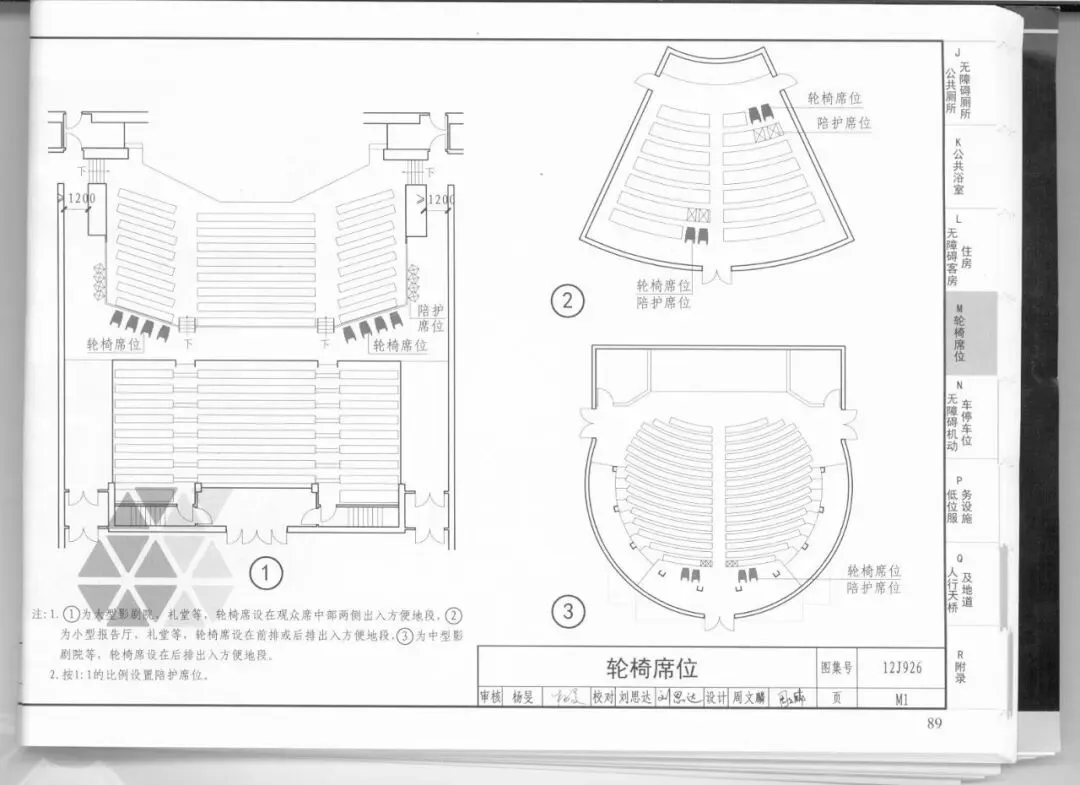

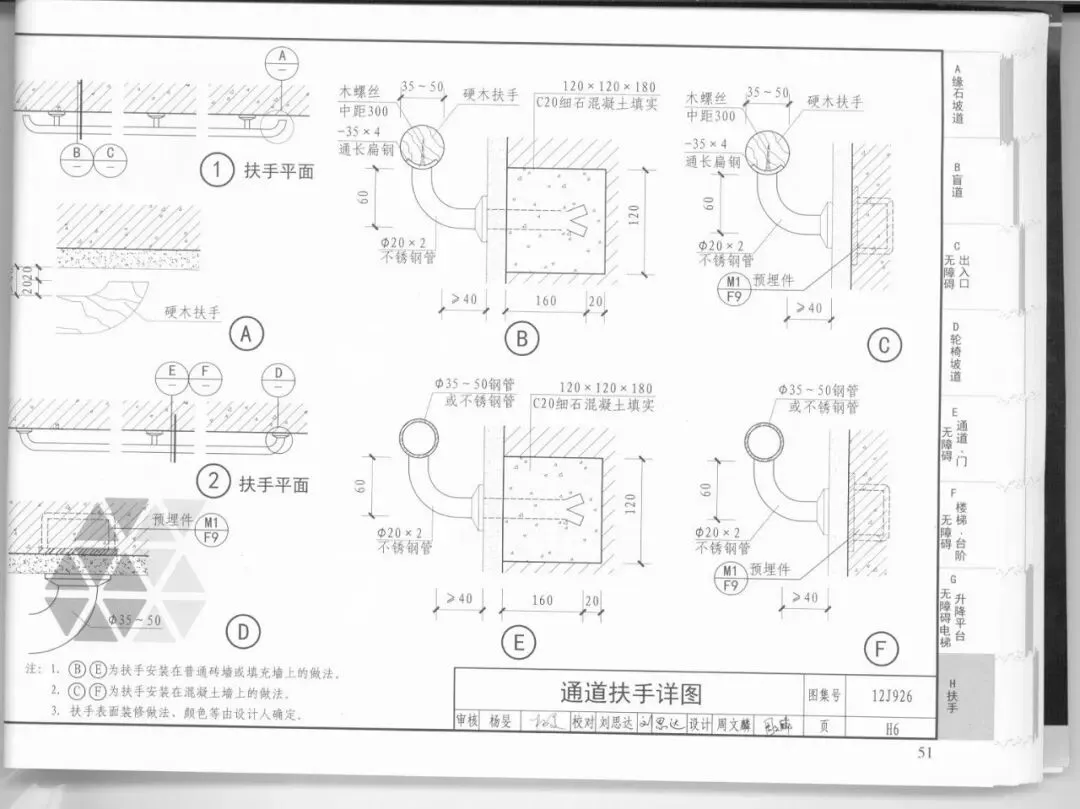

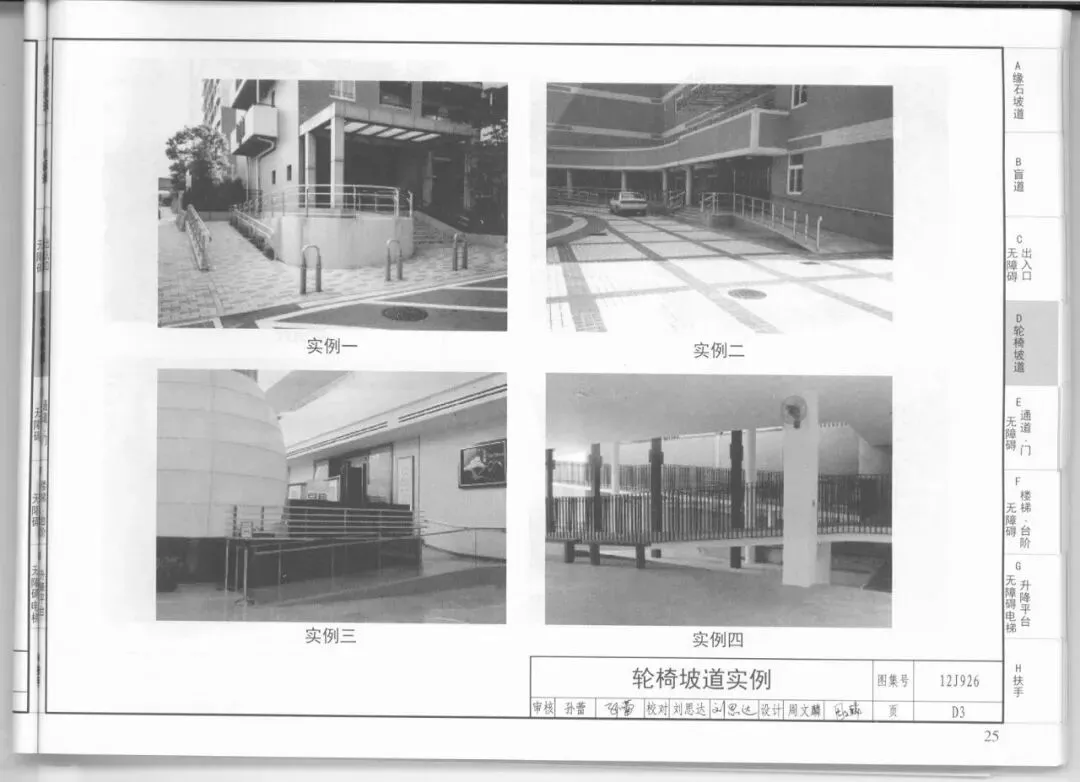

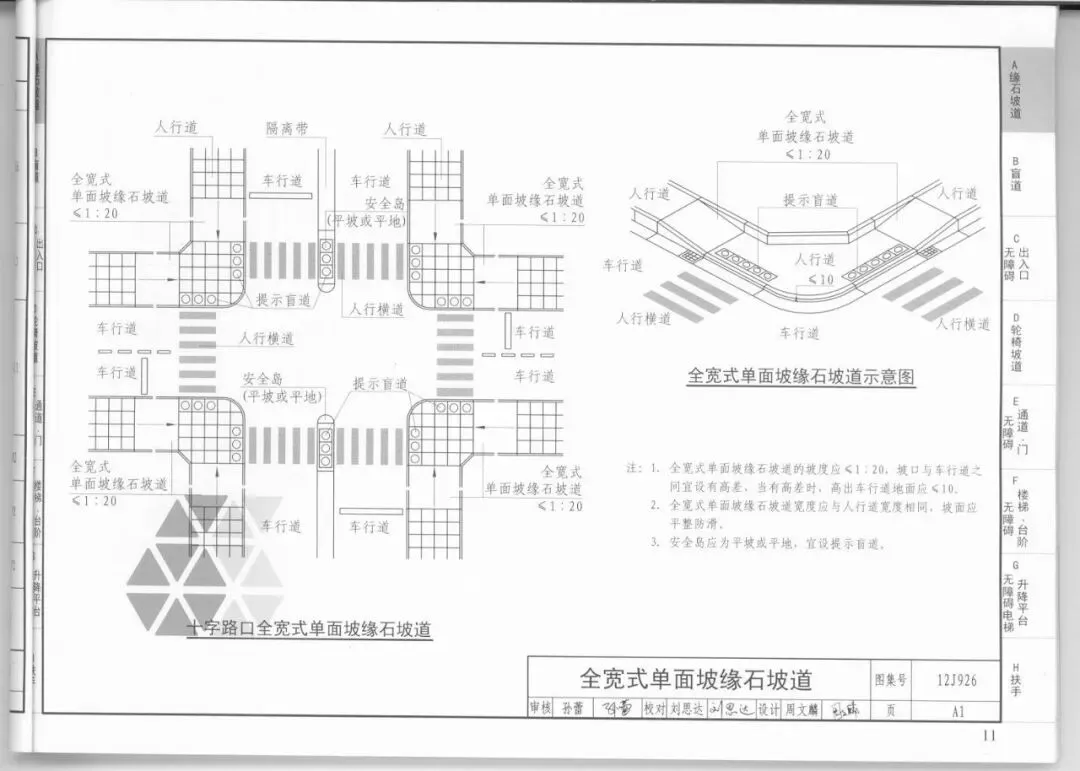

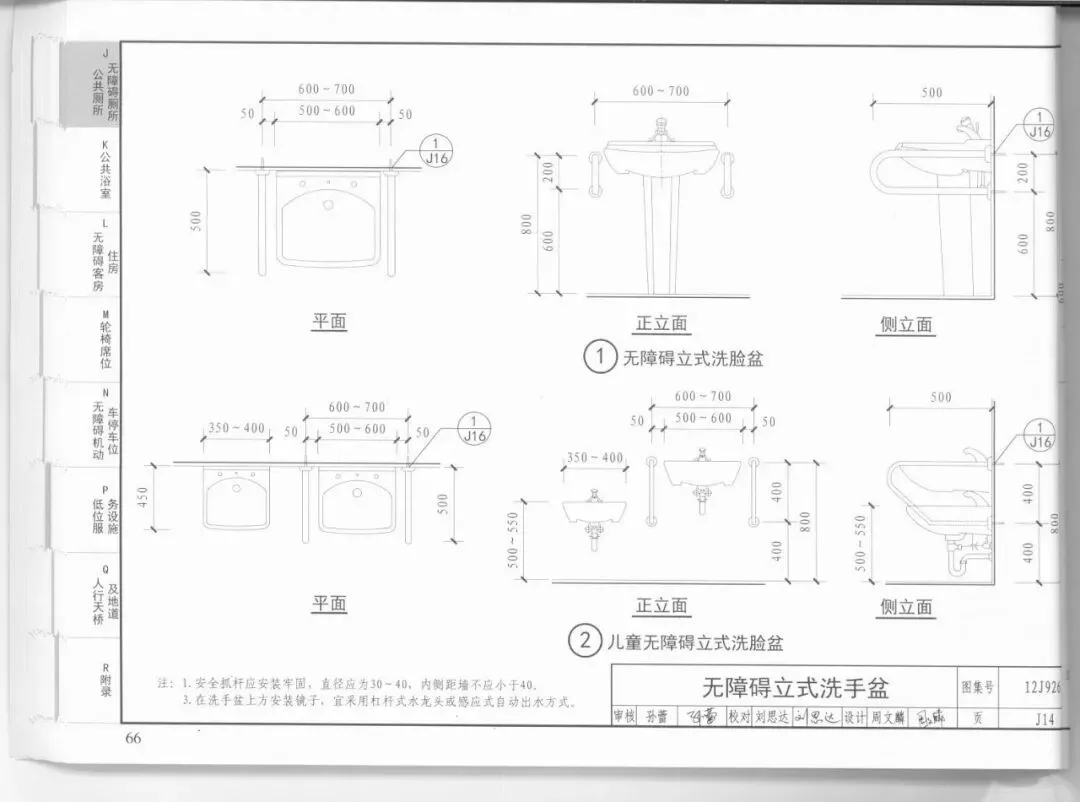

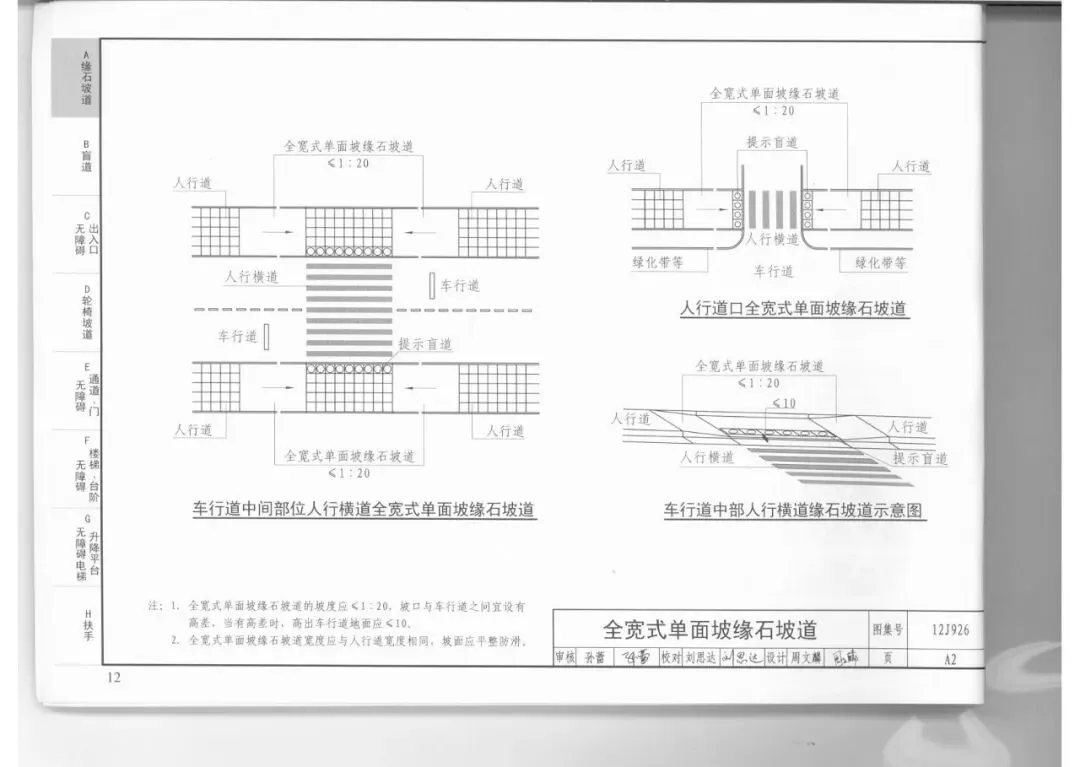

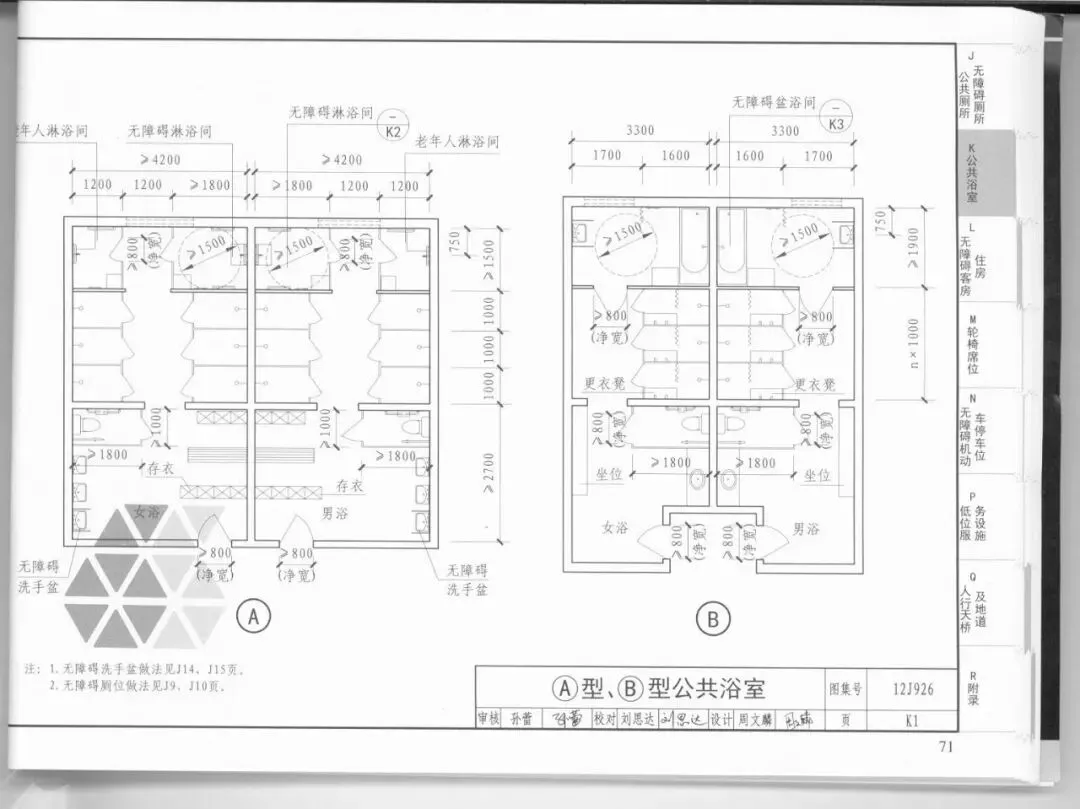

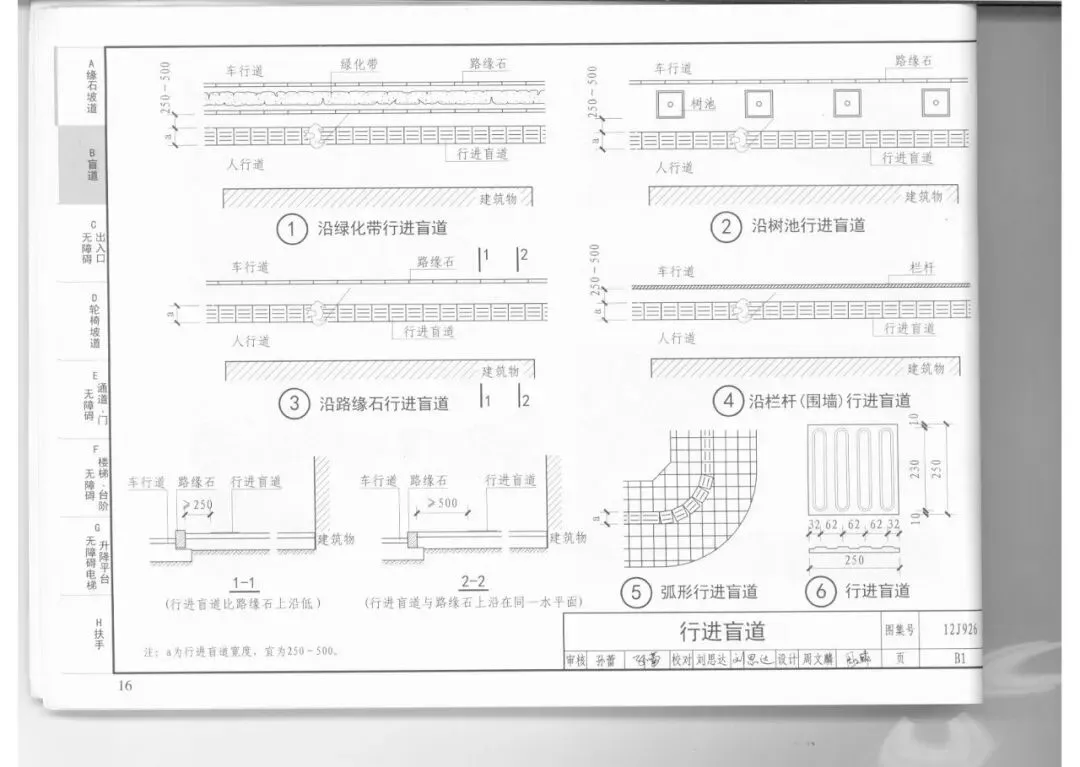

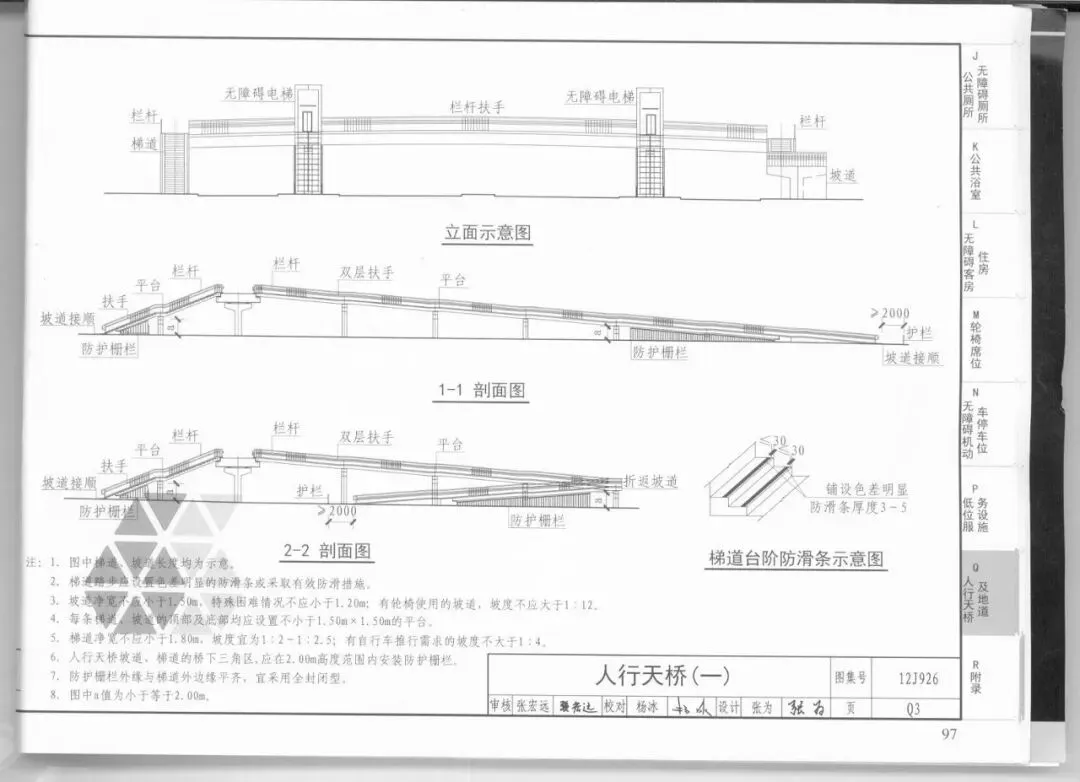

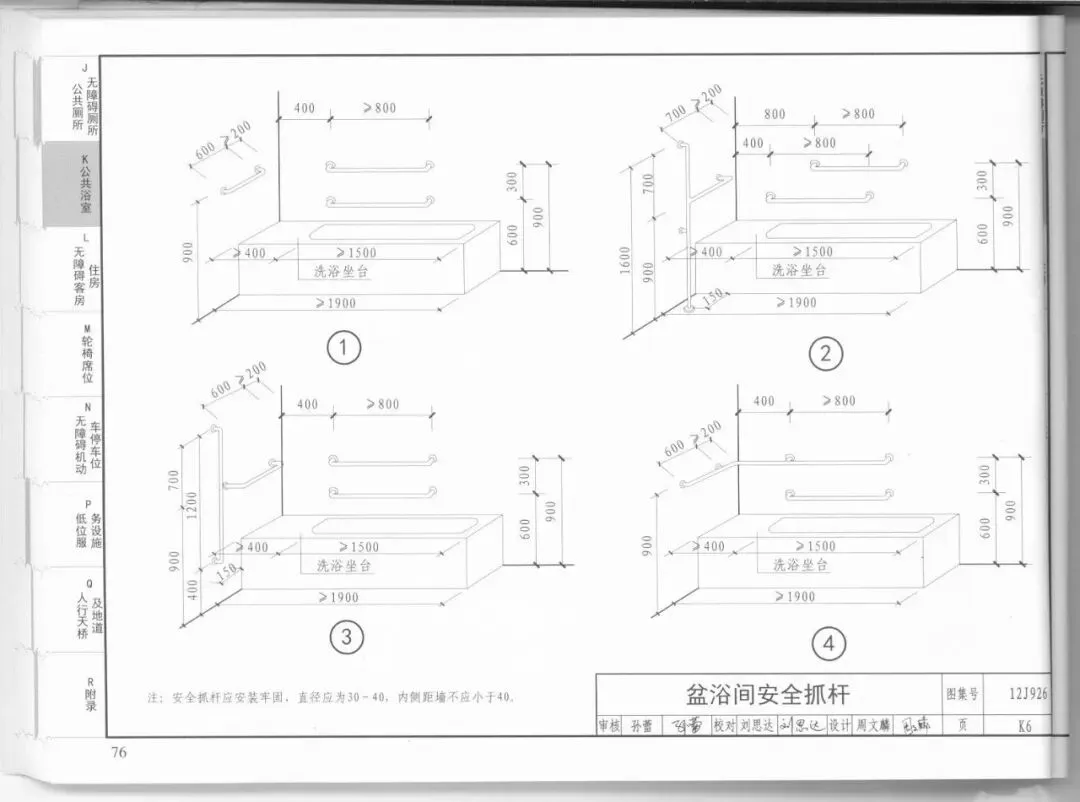

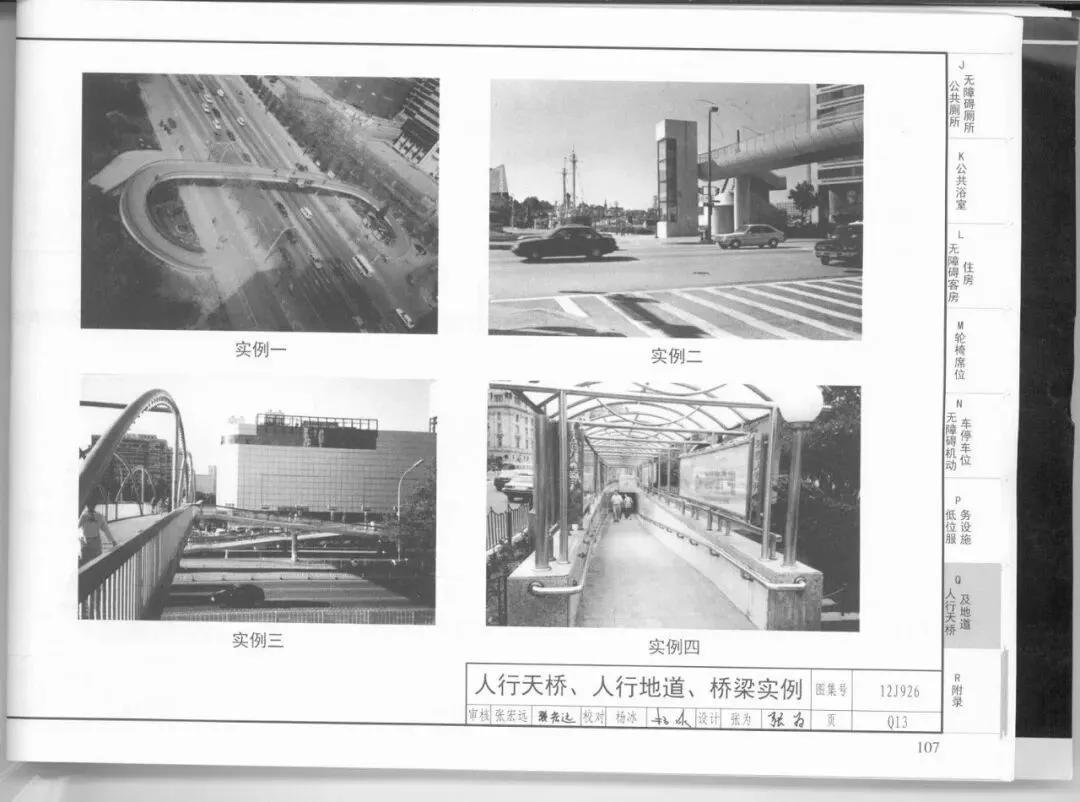

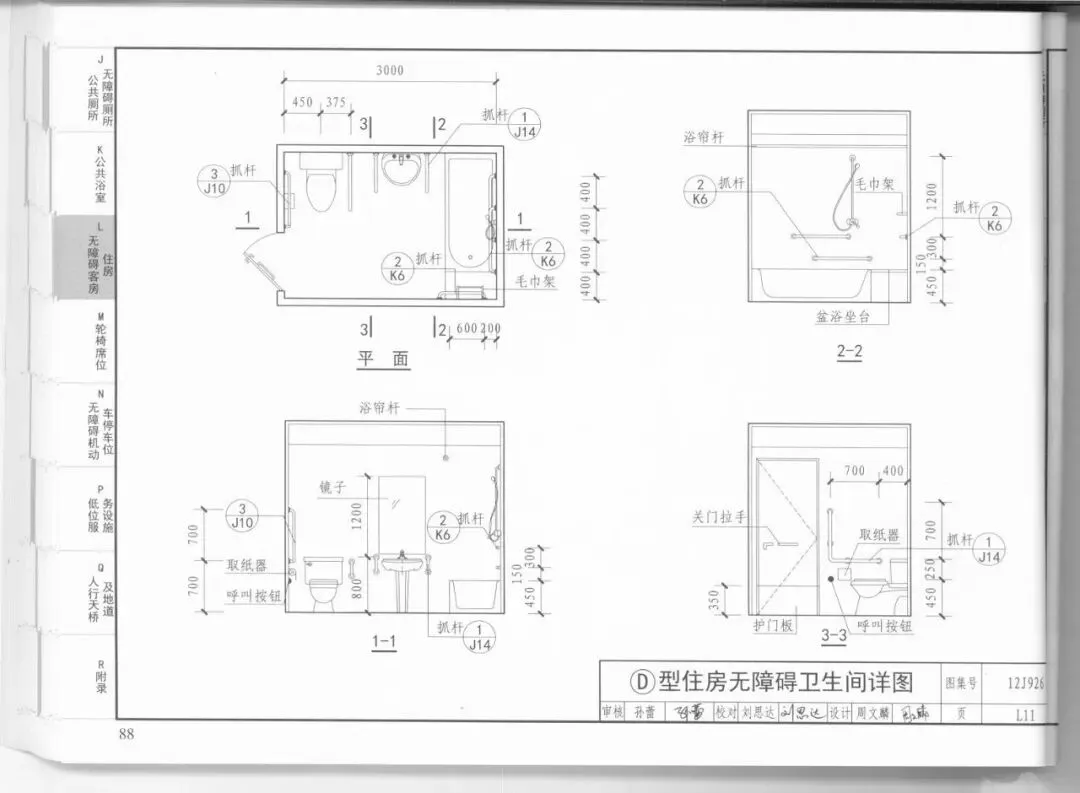

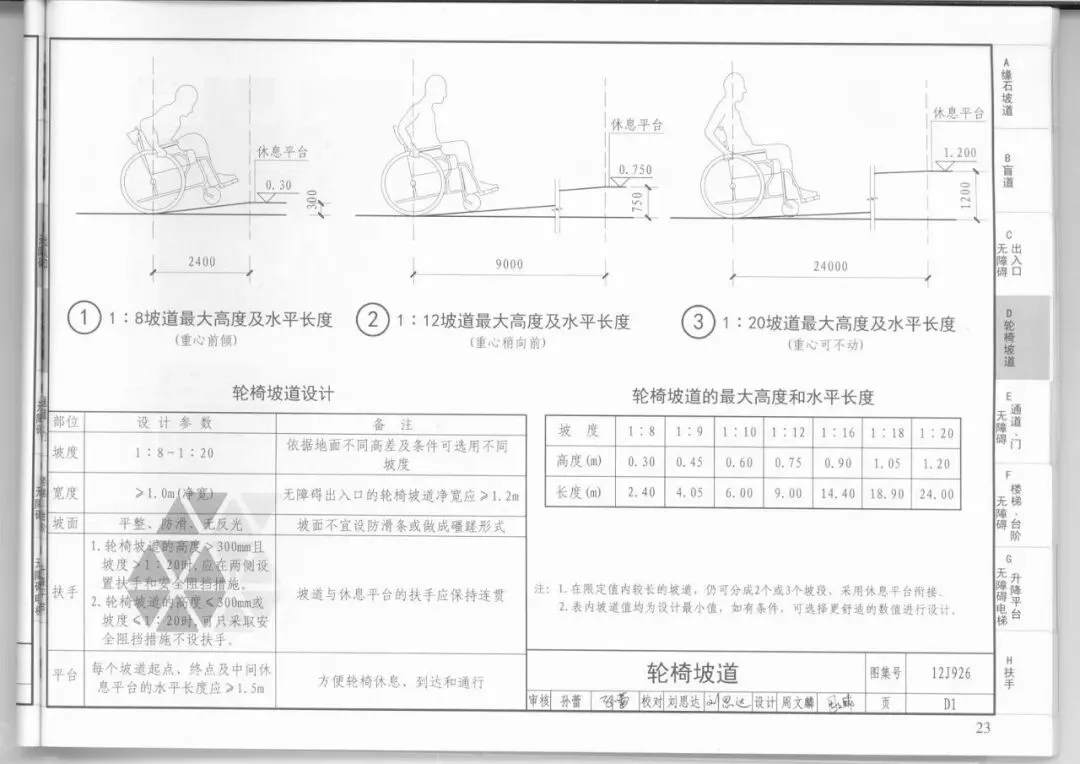

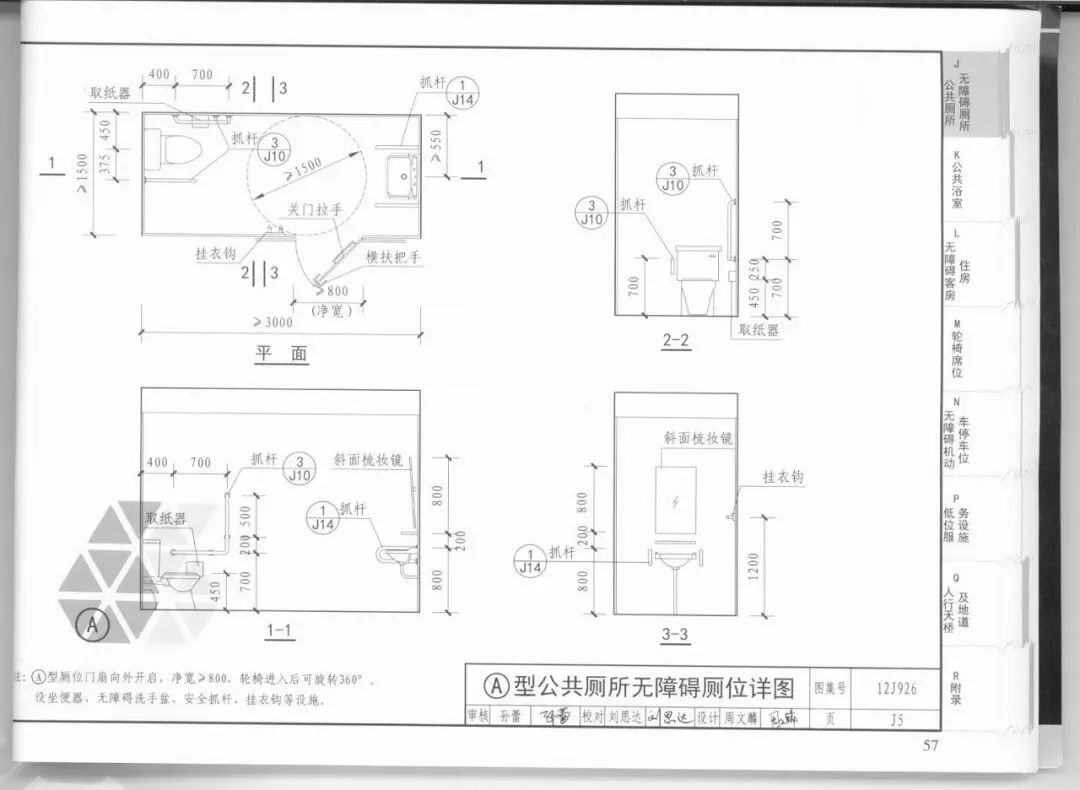

　　编制内容包括城市道路及建筑场所常见的无障碍设施：缘石坡道、盲道、无障碍出入口、轮椅坡道、无障碍通道与门、无障碍楼梯及台阶、无障碍电梯与升降平台、扶手、公共厕所与无障碍厕所、公共浴室、无障碍客房与住房、轮椅席位、无障碍机动车停车位、低位服务设施、人行天桥及地道等，并配套工程案例与附录，覆盖了从无障碍通行到无障碍使用的主要环节。

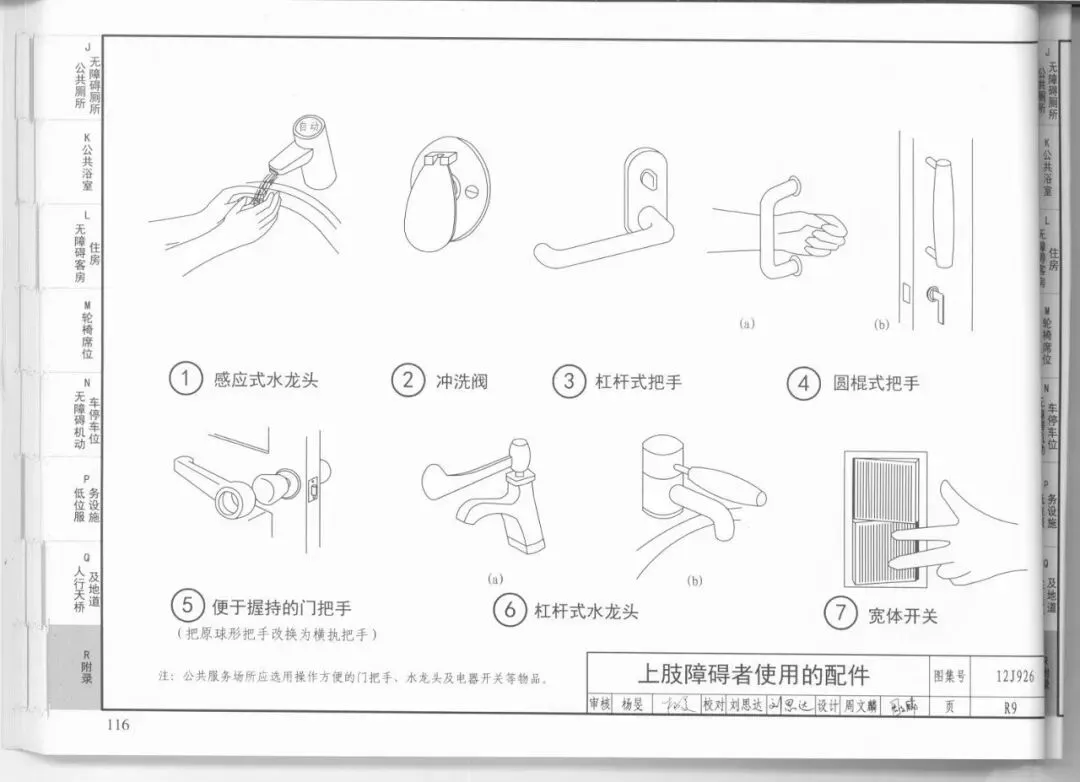

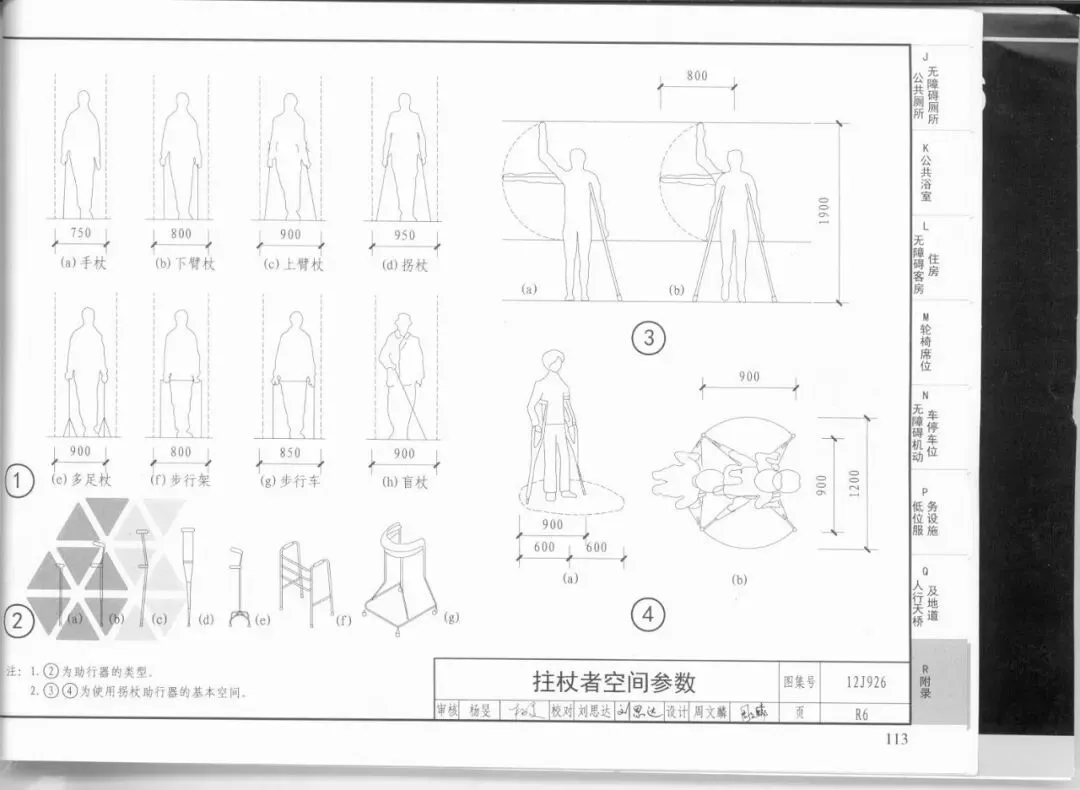

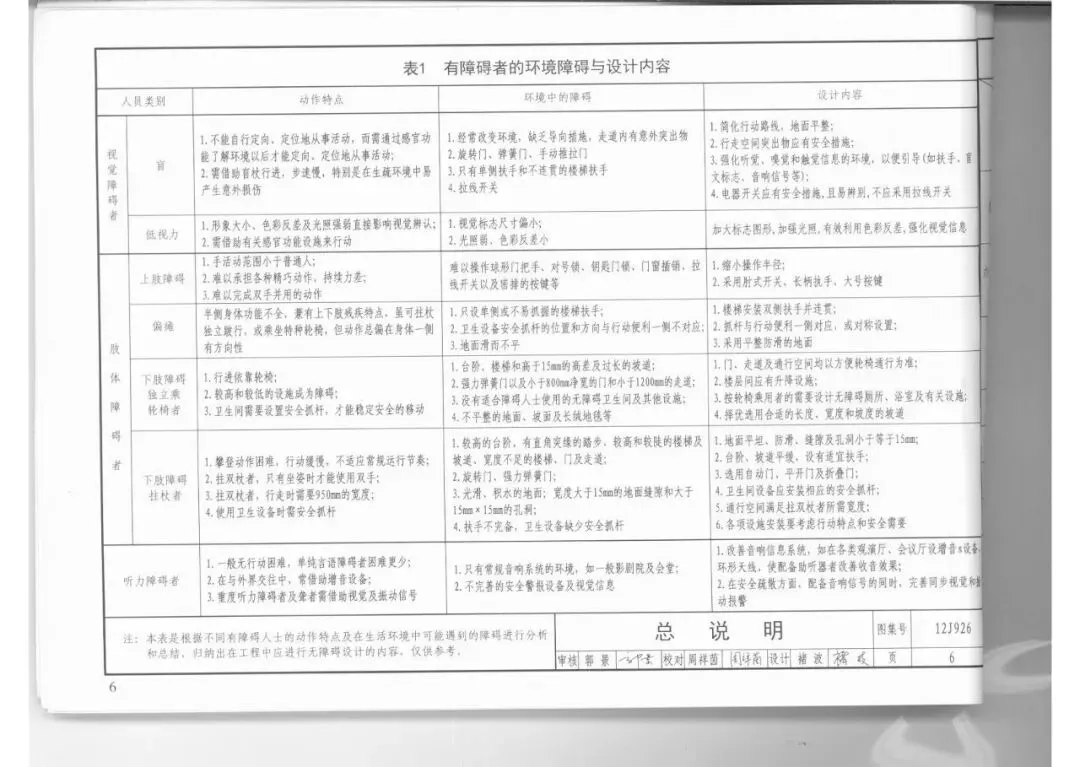

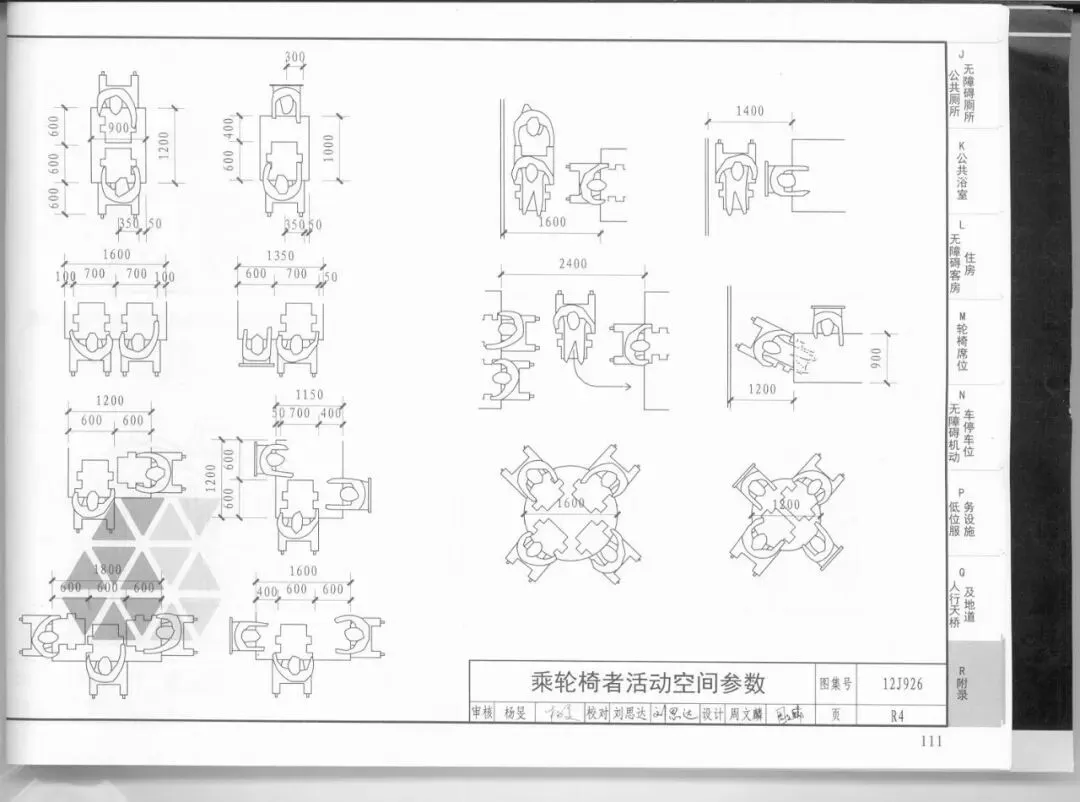

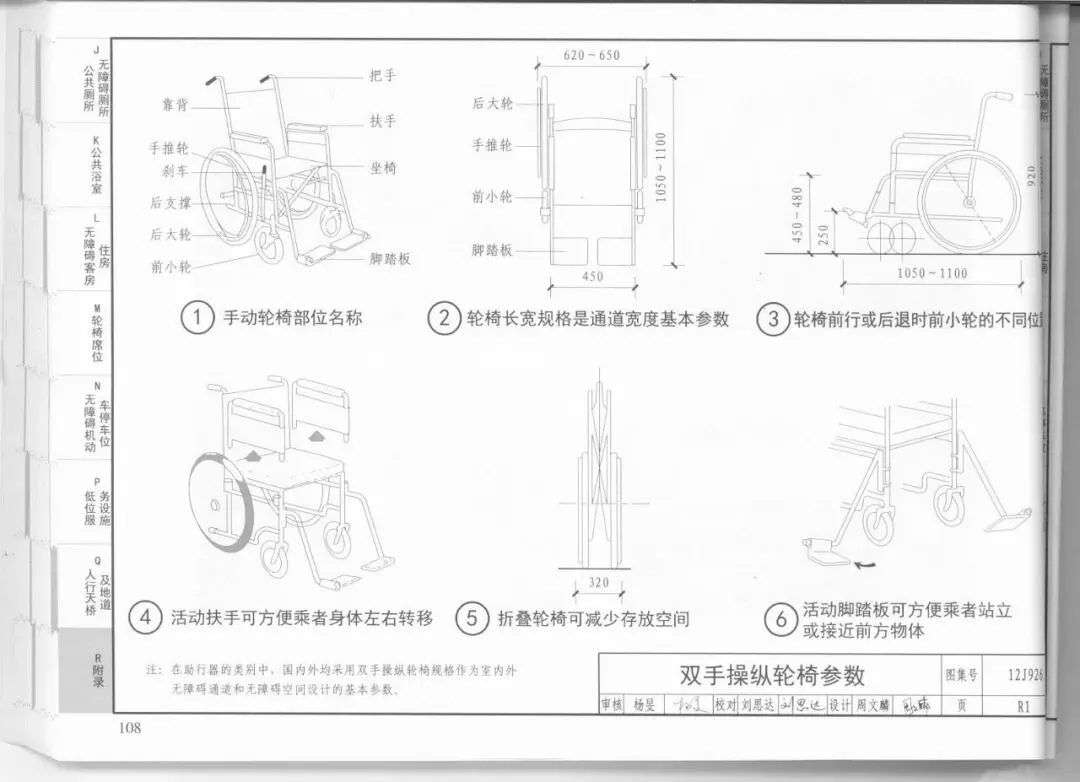

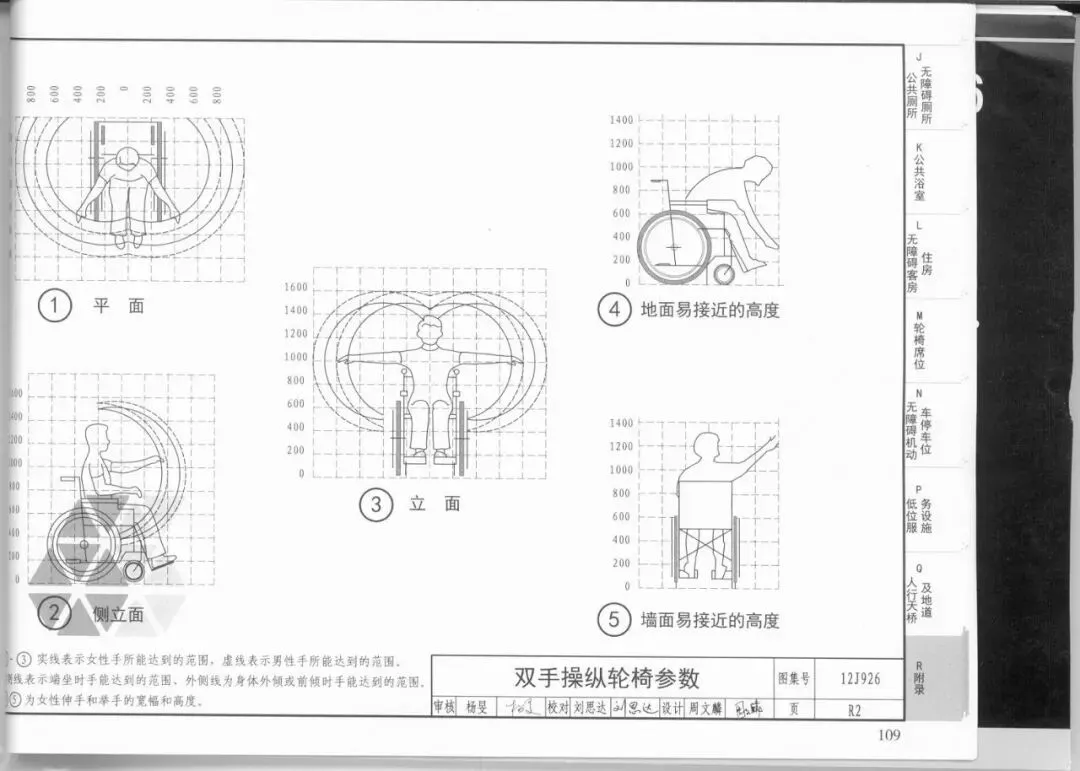

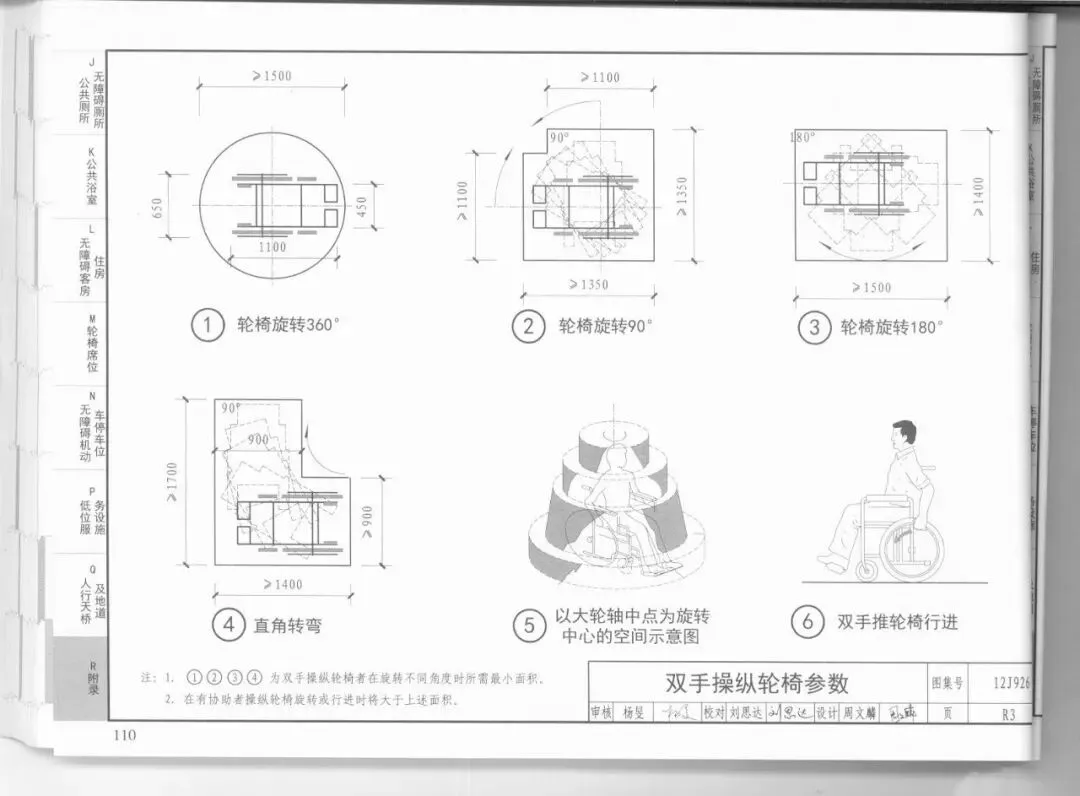

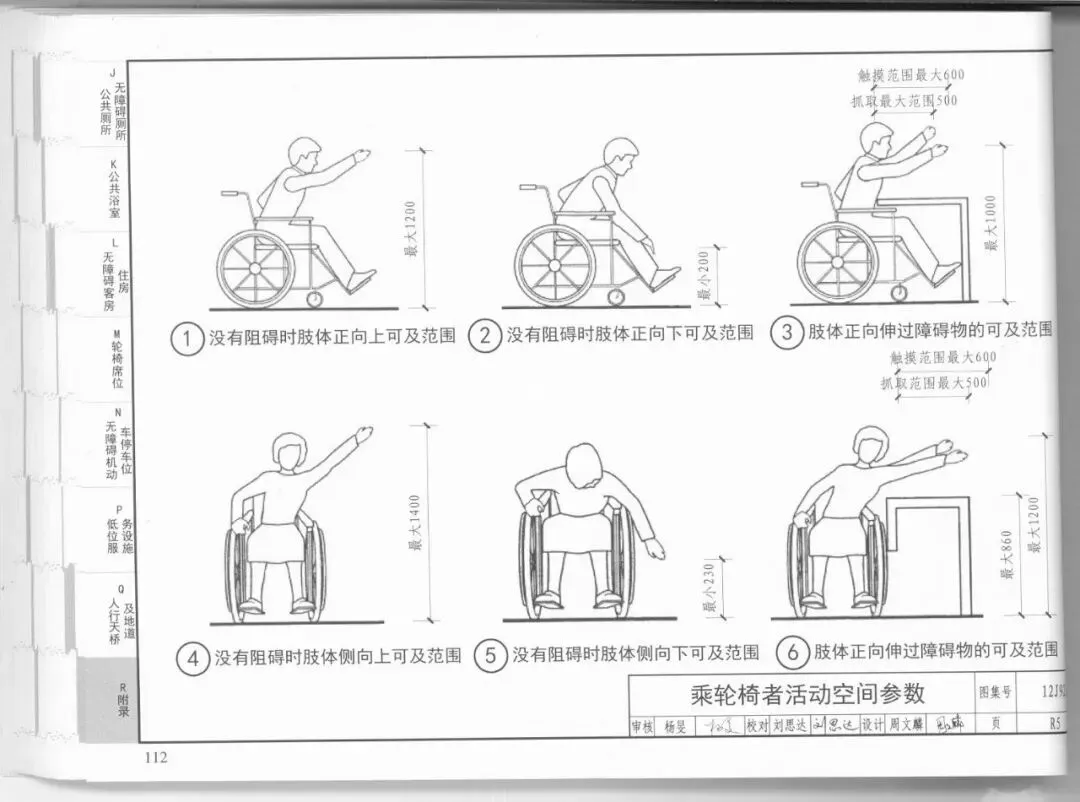

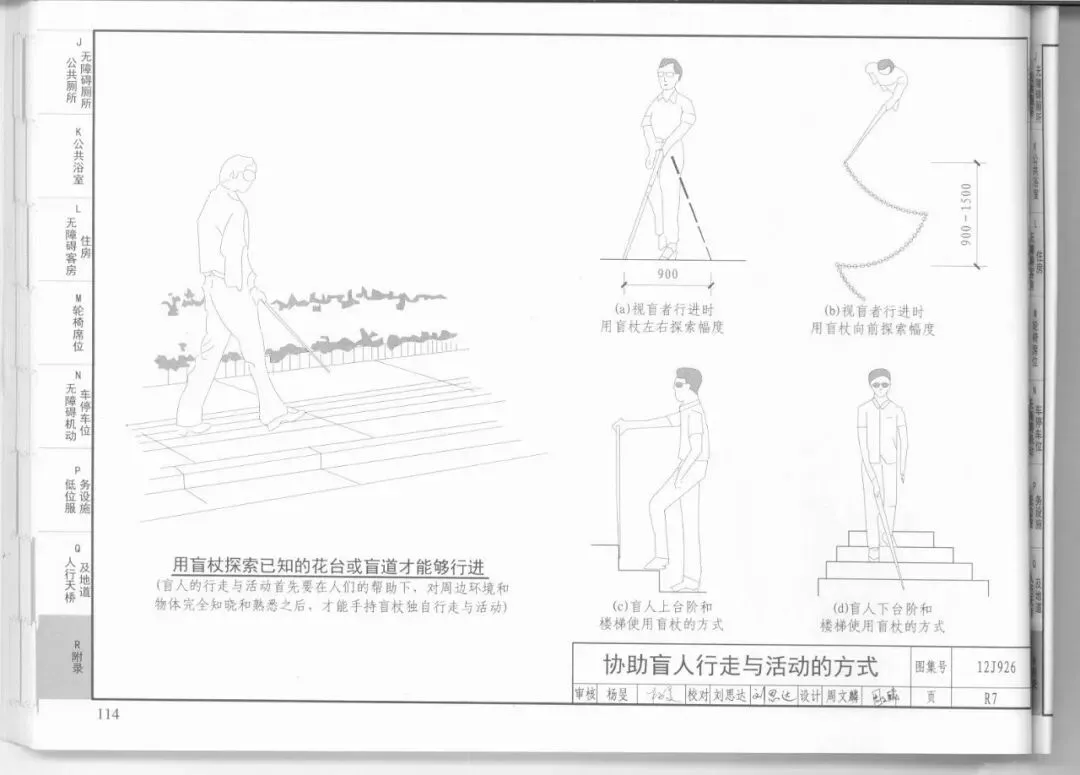

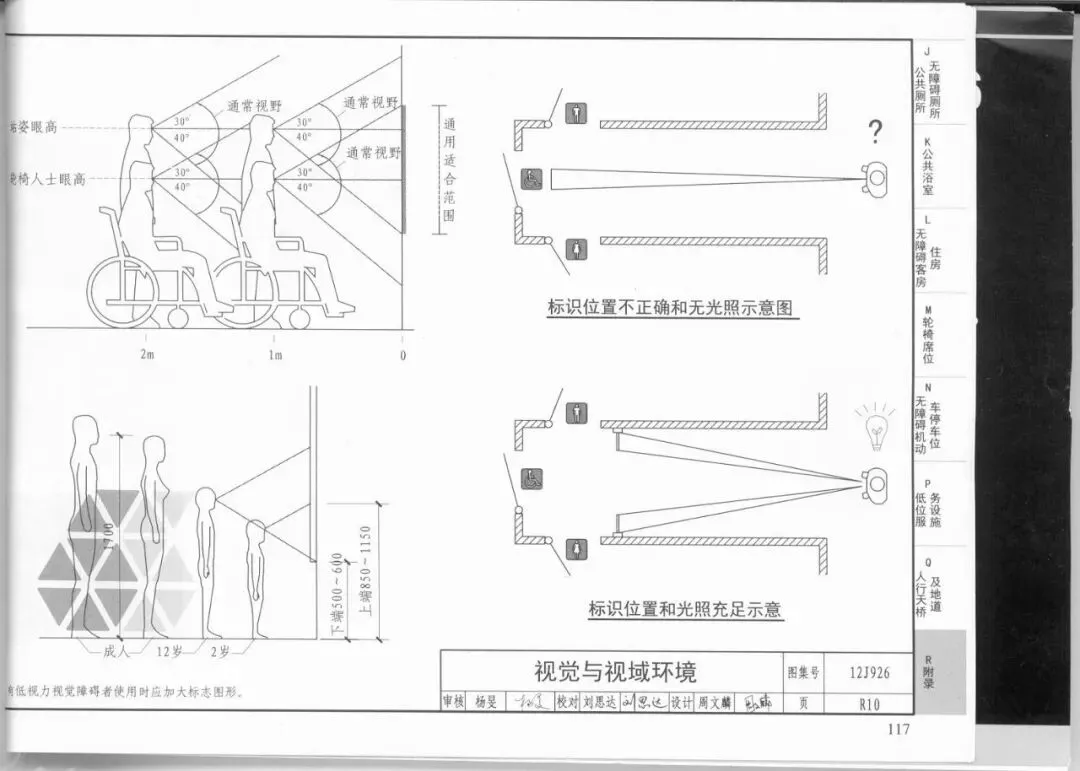

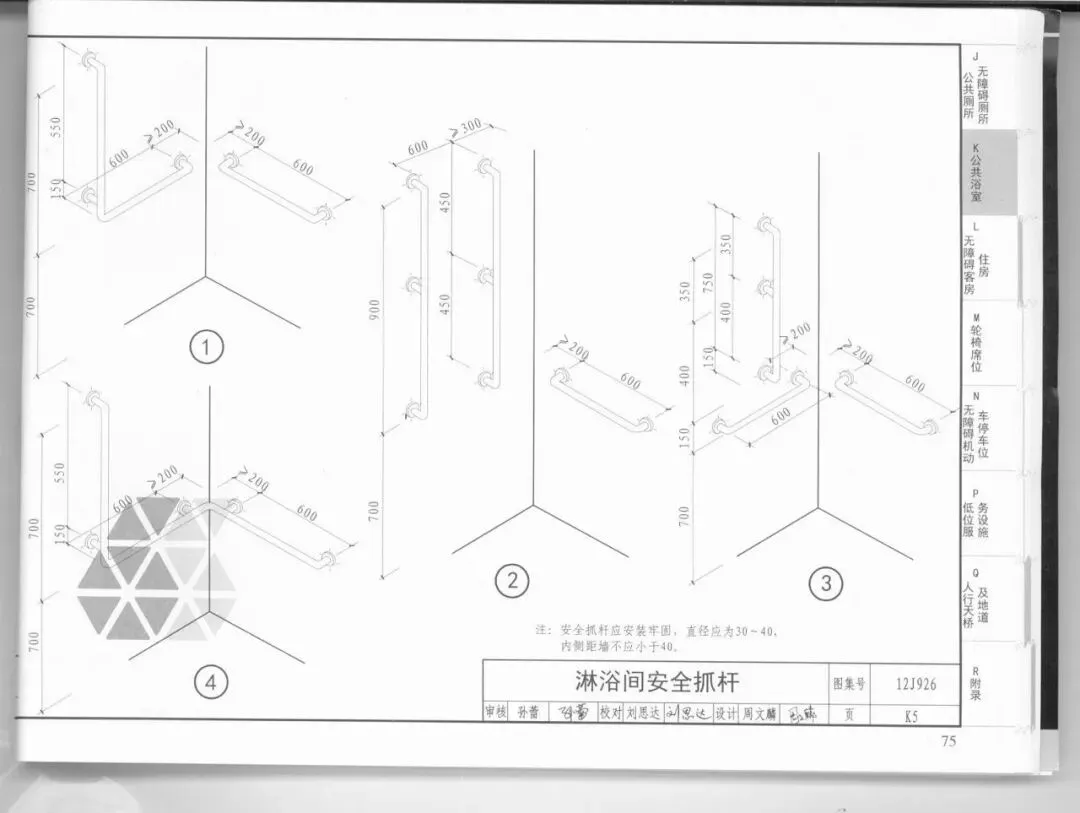

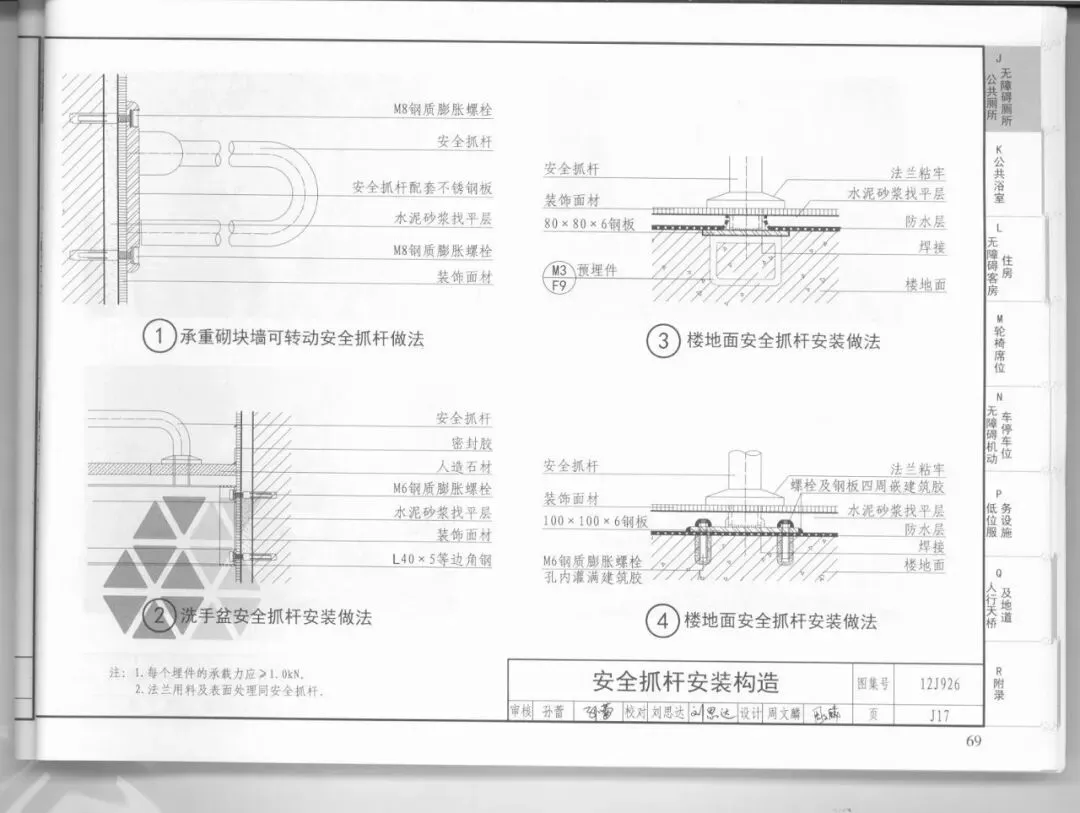

　　图集针对乘轮椅者、老年人、幼儿以及视力、听力、肢体障碍等不同人群的使用需求进行设计。表1按视觉障碍、肢体障碍、听力障碍等类别归纳了人员动作特点、环境中的障碍及相应设计内容，如简化行动路线、地面平整防滑、加大标志图形与色彩反差、采用双侧扶手与自动门、设置安全抓杆及低位设施等，为无障碍专项设计提供直接参照。

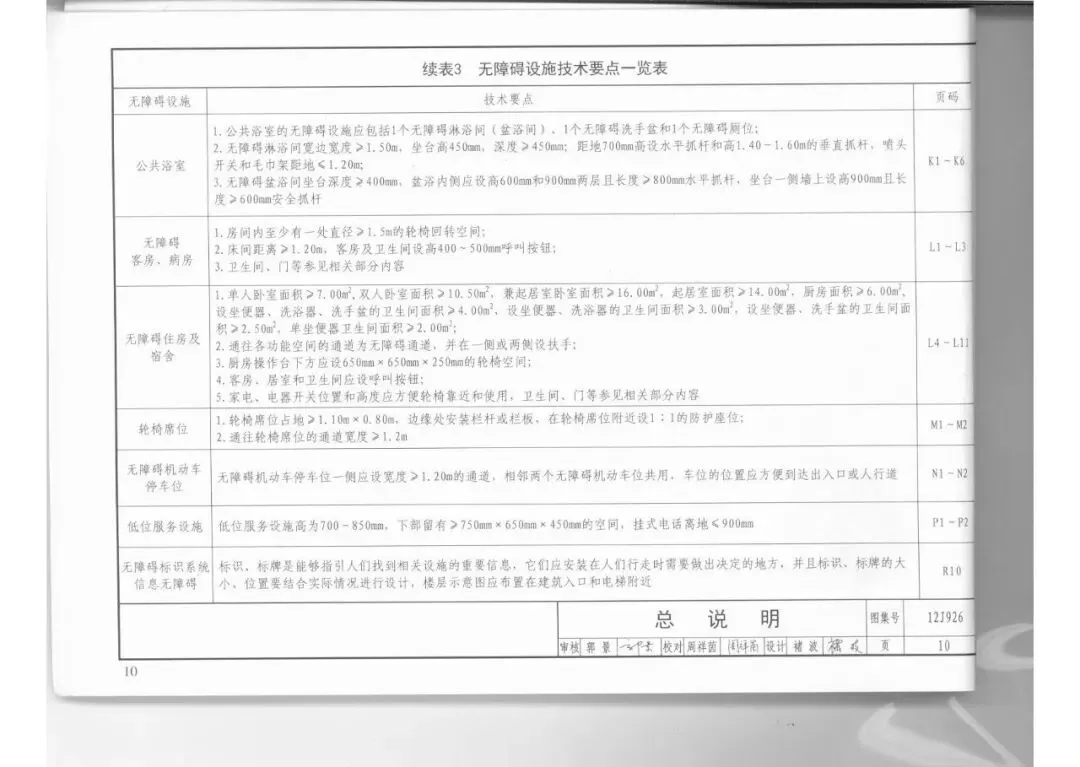

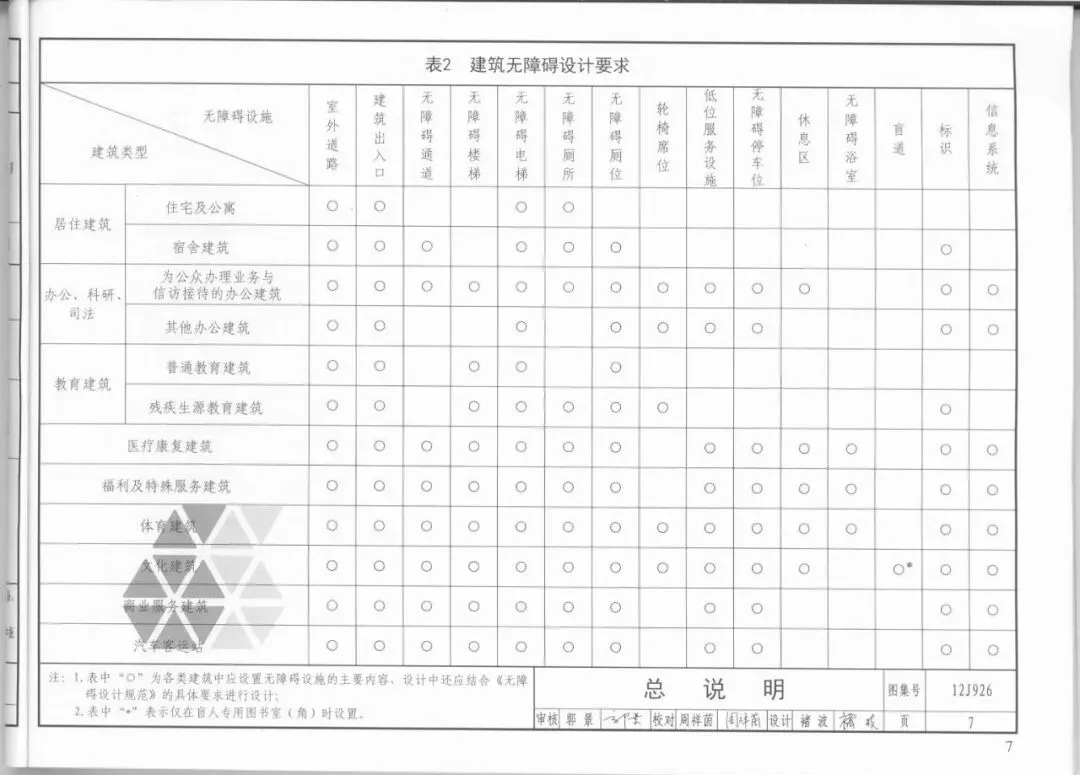

　　表2给出了各类建筑的无障碍设计要求，涵盖居住建筑、办公科研司法建筑、教育建筑、医疗康复建筑、福利及特殊服务建筑、体育建筑、文化建筑、商业服务建筑、汽车客运站等类型，对室外道路、建筑出入口、无障碍通道、楼梯、电梯、厕所、厨位、轮椅席位、低位服务设施、无障碍停车位、盲道、标识及信息系统等作出配置指引，设计中应结合《无障碍设计规范》GB50763-2012的具体要求执行。

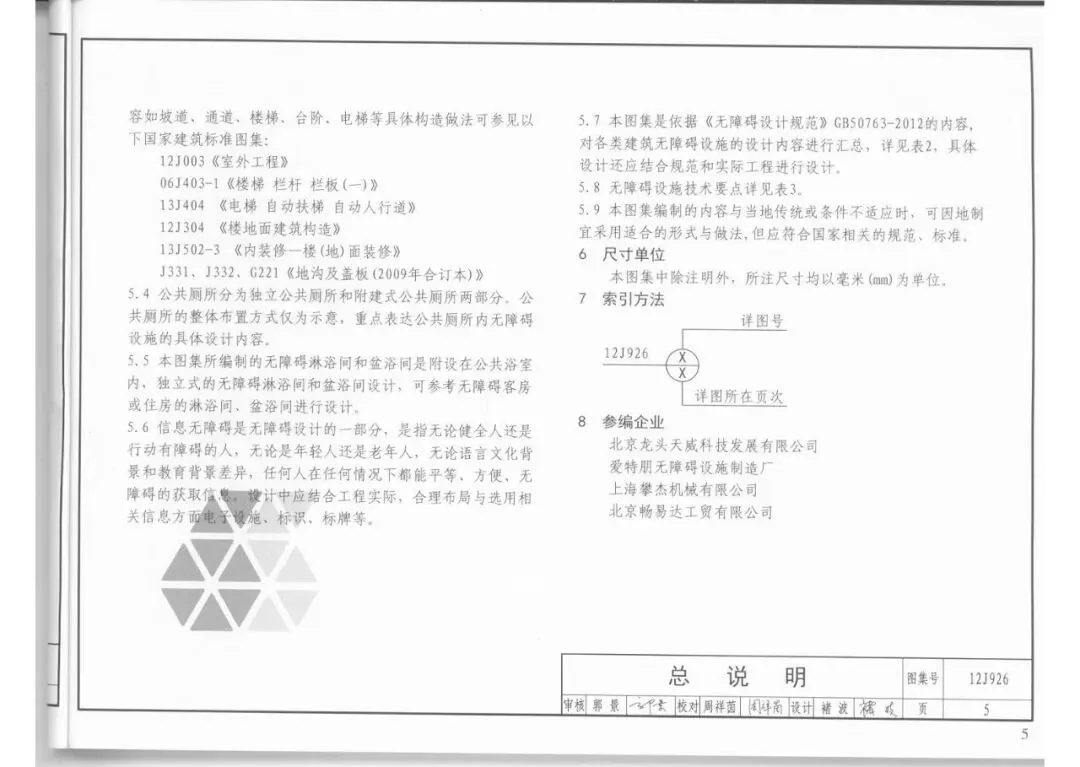

　　本图集还与多项国家建筑标准设计图集配套使用，如12J003《室外工程》、06J403-1《楼梯栏杆栏板（一）》、13J404《电梯自动扶梯自动人行道》、12J304《楼地面建筑构造》、13J502-3《内装修—楼（地）面装修》及J331、J332、G221《地沟及盖板（2009年合订本）》等，坡道、通道、楼梯、台阶、电梯等具体构造做法可参见上述相关图集。图集由北京龙昊天威科技发展有限公司、爱特朋无障碍设施制造厂、上海攀杰机械有限公司、北京畅易达工贸有限公司等企业参编。

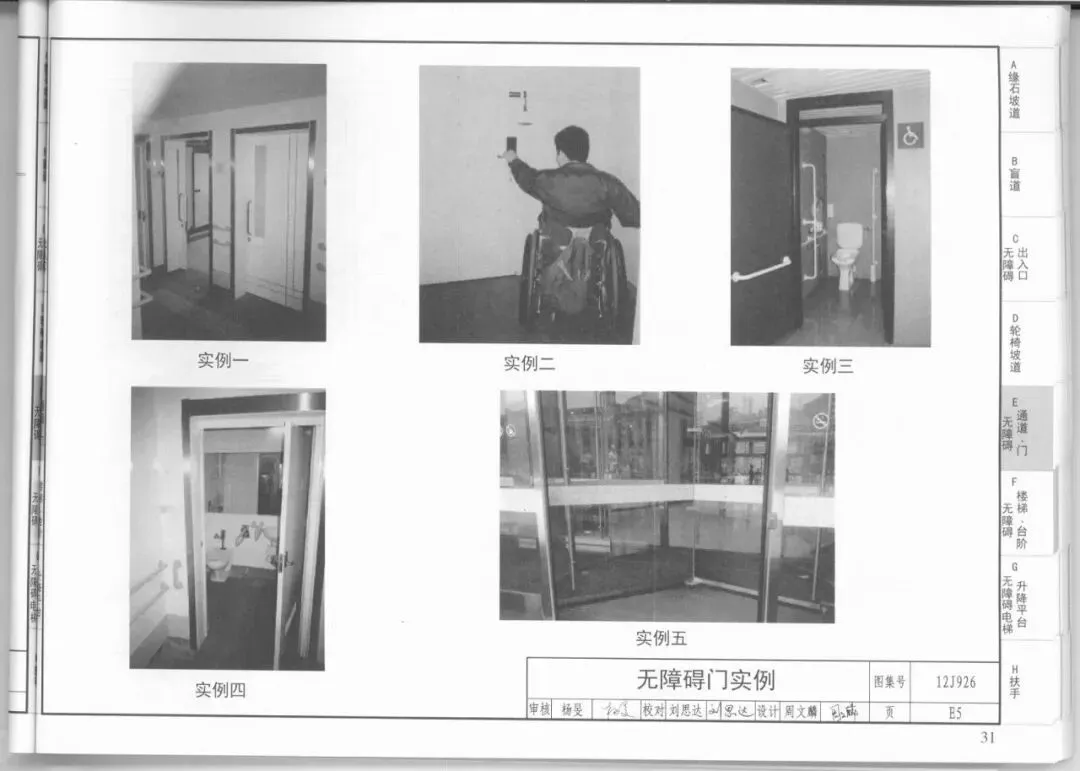

　　本图集将无障碍设计规范、使用人群分析、建筑类型配置要求与构造详图、工程案例汇编成册，便于设计人员在方案及施工图阶段系统落实无障碍设施，也可供施工、监理及审图人员作为质量检查与现场安装的参照依据，对提升各类公共与居住建筑的无障碍环境品质、保障行动不便者及老年人、幼儿等群体的安全便利具有重要指导意义。
