VESTA软件进阶 | 如何「呈现」和「切换」晶胞中的多面体

大家好，目前关于2026年高考化学的晶胞真题梳理已接近尾声，接下来分享一些“技术”上的迭代。

这篇文章以NaCl晶胞为例，来示意如何利用VESTA软件来呈现和切换晶胞中的多面体。

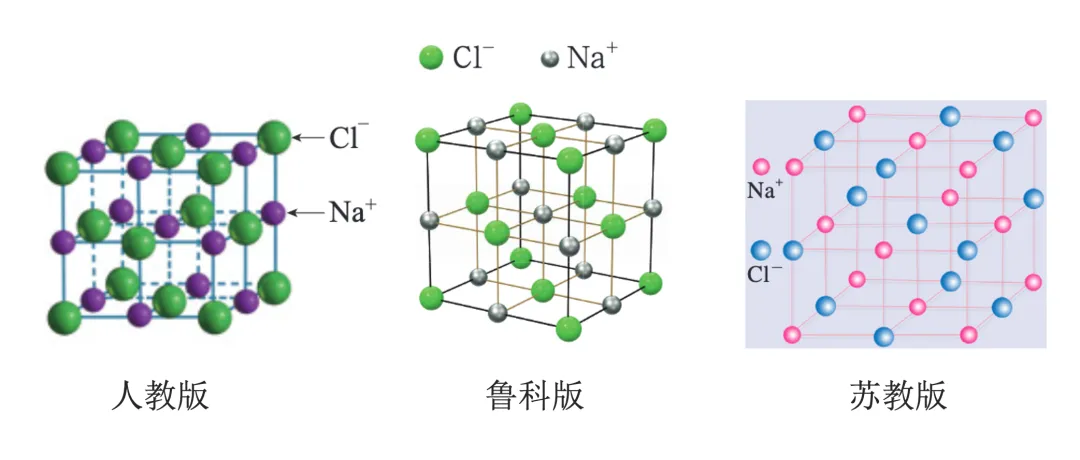

在人教版和鲁科版教材中，Cl^-处在NaCl晶胞的顶点和面心，苏教版中是Na⁺处在顶点和面心。

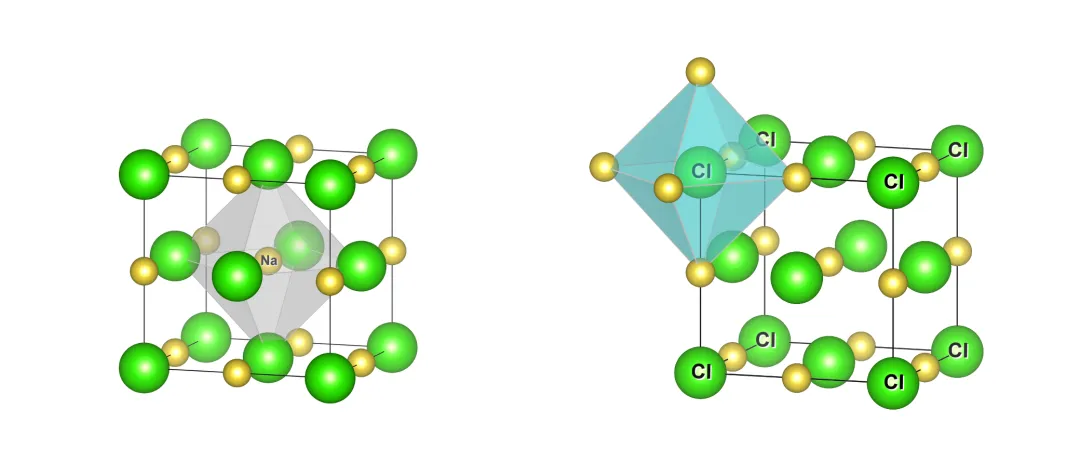

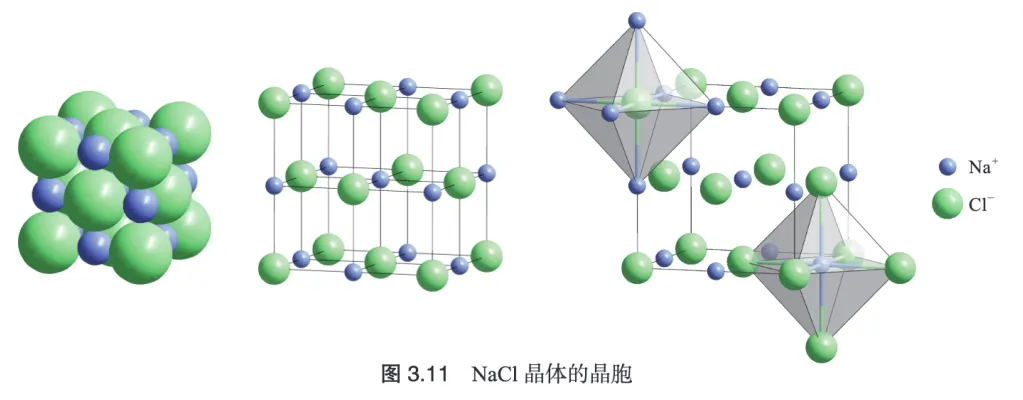

在沪科技版（下图）中，同样是Cl^-处在顶点和面心，其中左上角的八面体清晰地呈现了Cl^-周围有6个Na⁺。

与此同时，右下角的八面体呈现出Na⁺周围有6个Cl^-。

对比这四版教材，各位应该能感受到大上海的「精致和审美」，那么，接下来我们就来看一下如何利用VESTA软件，来展示晶胞中不同原子周围的多面体。

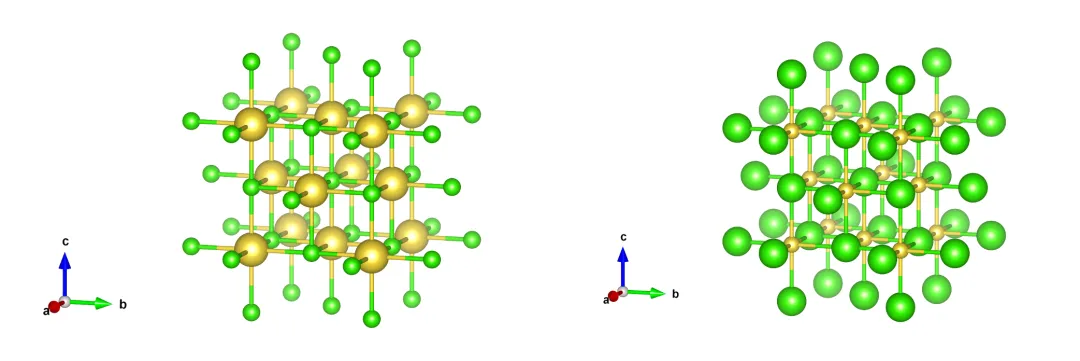

1）以NaCl晶胞（COD编号2108652）为例，用VESTA直接打开可以看到如下左图——Na⁺（黄球）处在顶点和面心。

依次点击Properties、Atoms、Radii type，将目前以原子半径（Atomic）呈现的NaCl晶胞切换成以离子半径（Ionic）呈现，如上右图。

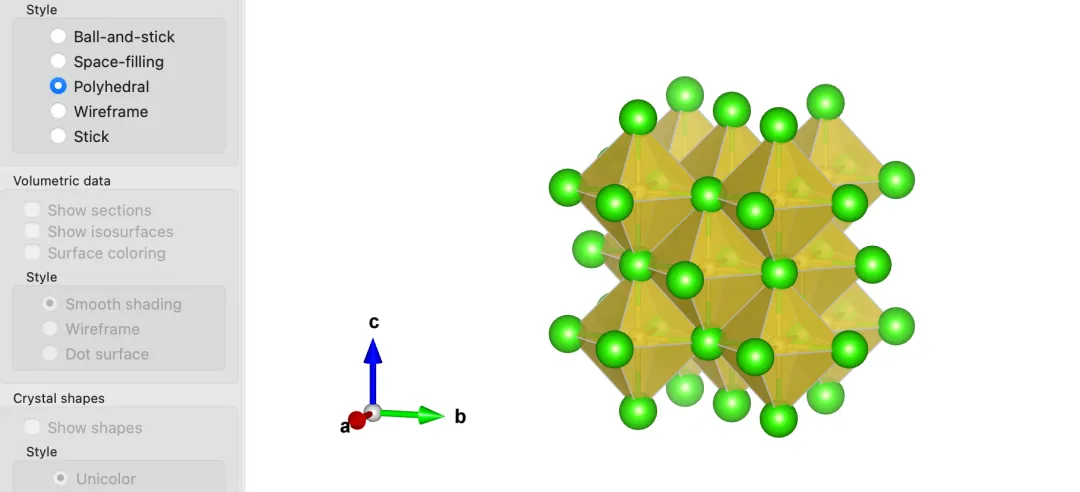

2）将Ball-and-Stick切换成Polyhedral，就可以看到晶胞中以Na⁺为中心的八面体。

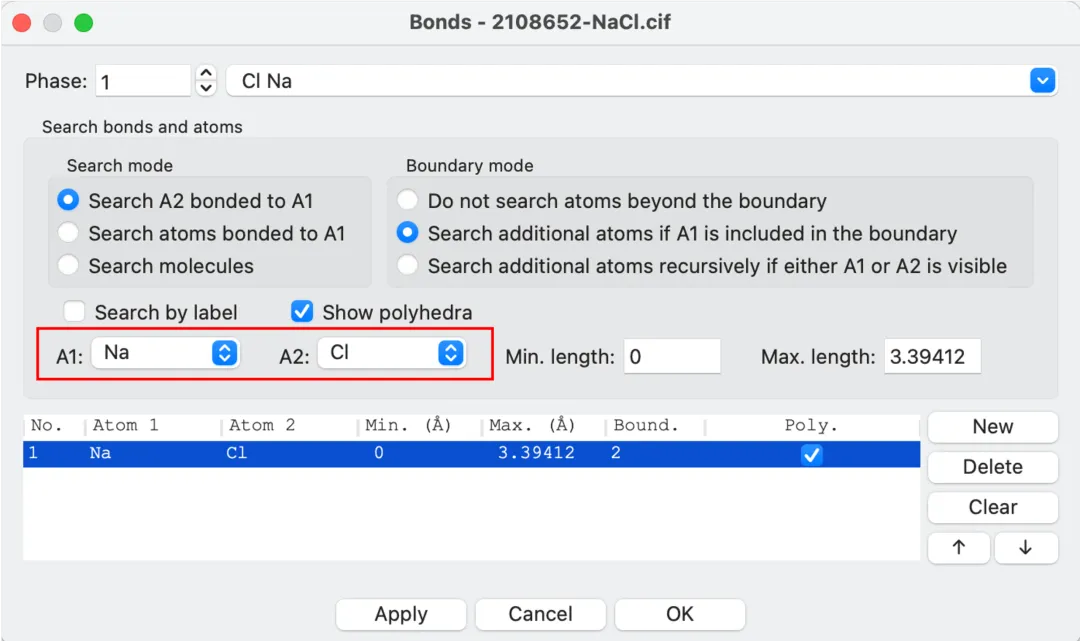

晶胞中呈现出的多面体中心与Bonds中的Atom1有关，我们之所以能看到上述八面体，是因为Na处在Atom1的位置。

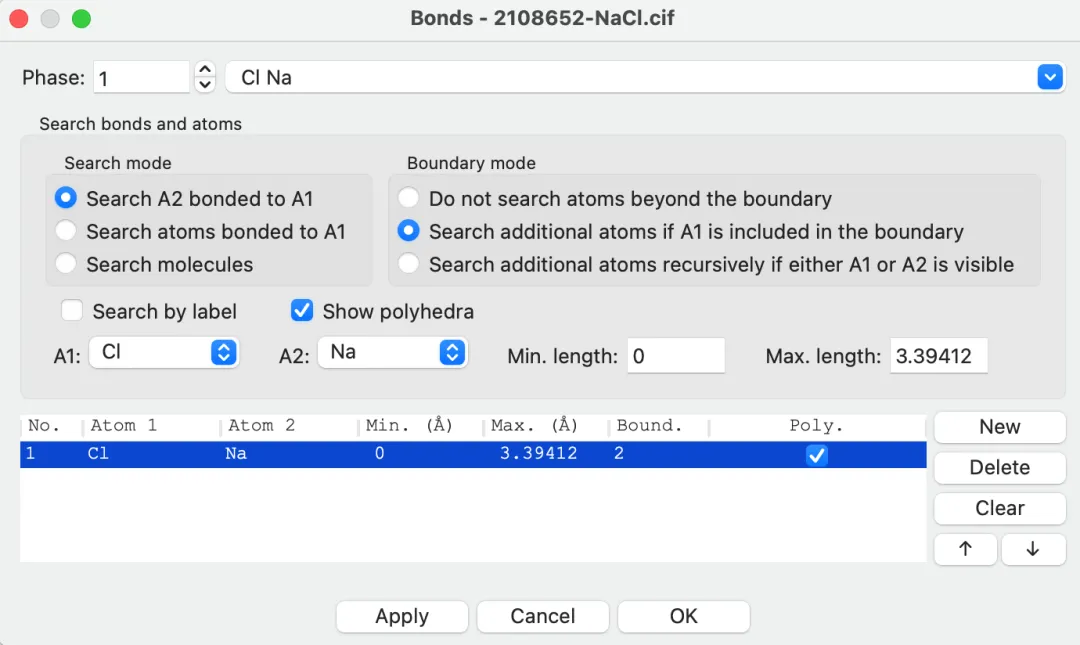

3）如果把Cl放在Atom1，Na放在Atom2，其它不做任何修改。

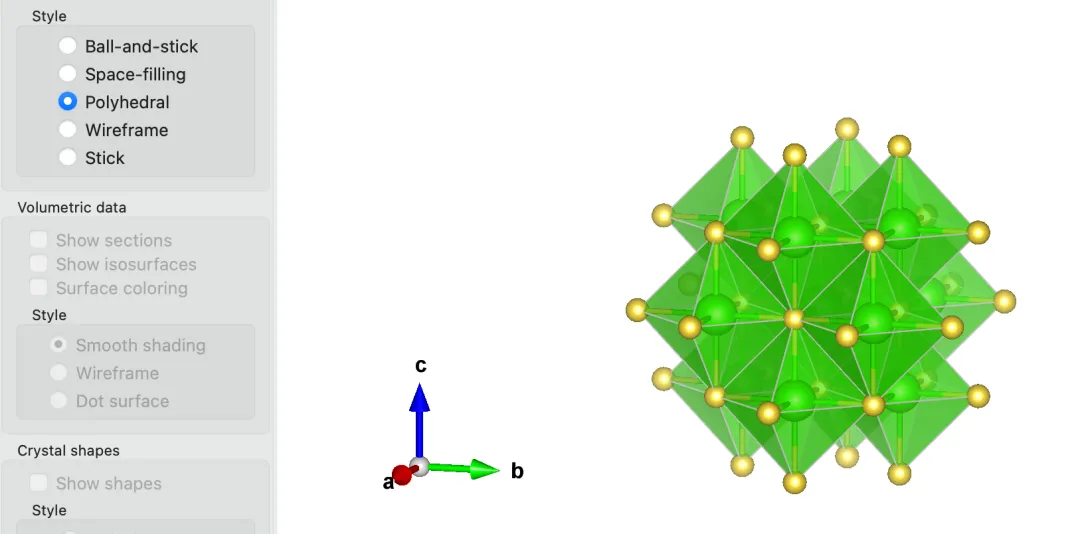

我们就能看到以Cl^-为中心的八面体：

换句话说，哪个原子处在Atom1的位置，我们就会看到以它为中心的多面体。如果你想切换晶胞中的多面体呈现，那就从改变Atom1开始。

这个切换Atom1的技巧虽小，但是用处真的很大，尤其在呈现A原子周围有多少B原子方面。另外，从某种程度上讲，这里的多面体又何尝不是一种原子的主体性呈现呢。

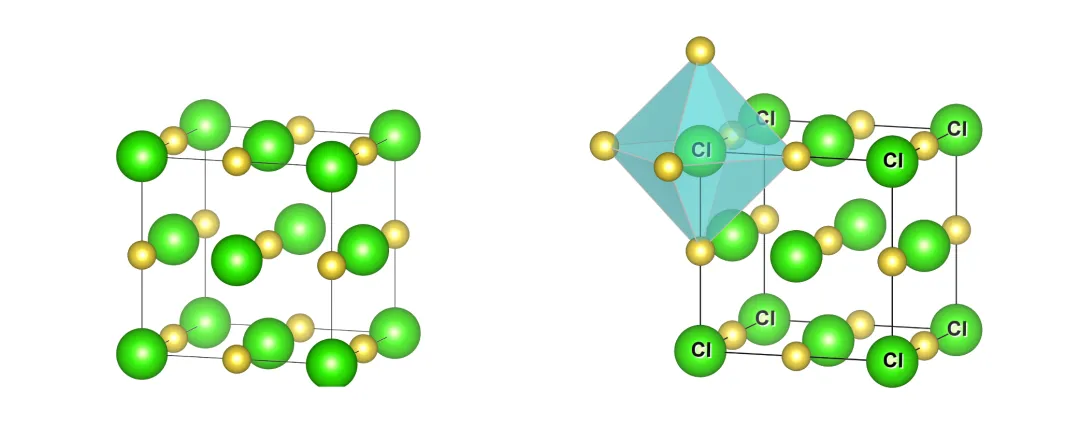

注：上面的多面体太密集了，最后附几张清爽版的图片，以Cl为Atom1的：

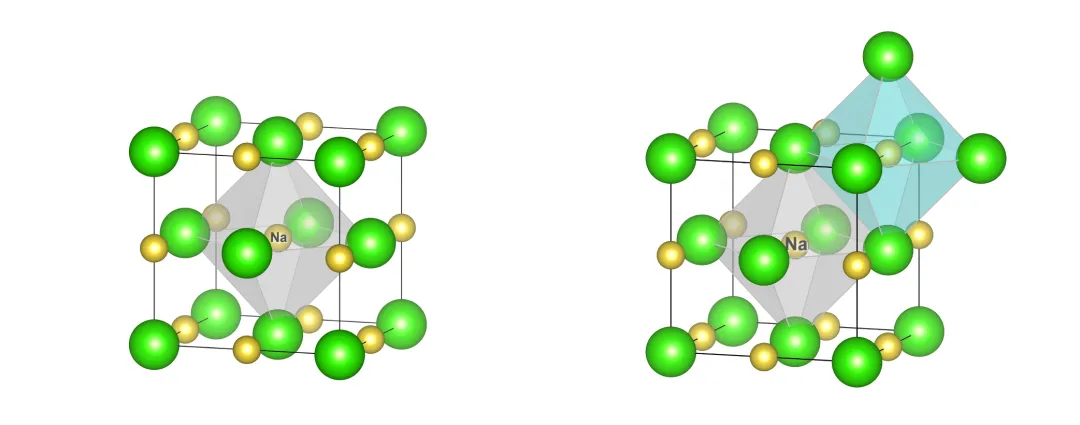

以Na为Atom1的：
