主流AI infras软件栈: CANN架构及其与ROCm/CUDA架构对比分析与研究
摘要
本文从系统架构角度对华为CANN（Compute Architecture for Neural Networks）、AMD ROCm（Radeon Open Compute）与NVIDIA CUDA三大AI计算软件栈进行对比分析，涵盖硬件抽象层、编译执行模型、算子调度机制、内存管理与集合通信架构。分析聚焦于三者在"图编译-任务下发-硬件执行"这一核心链路上的设计取舍差异。
1. 引言
三大软件栈服务于结构迥异的硬件后端：CANN对应昇腾（Ascend）达芬奇（Da Vinci）架构NPU，CUDA对应NVIDIA GPU的SIMT流多处理器架构，ROCm对应AMD CDNA/RDNA架构GPU。硬件基础的差异直接决定了各自软件栈的分层方式与优化重点：
• NVIDIA GPU：SIMT模型，warp级线程调度，通用性强，生态最成熟 • AMD GPU：wavefront模型（64线程/wavefront，CDNA），架构上与NVIDIA GPU同源（都是通用众核SIMT），因此ROCm可通过HIP实现对CUDA近乎源码级的映射 • 昇腾NPU：达芬奇架构是专用AI加速核，三引擎异构设计（Cube/Vector/Scalar），本质上不是SIMT架构，而是更接近"可编程DSA（Domain Specific Architecture）"，因此CANN无法走"翻译层"路线，必须自建完整的图编译与调度体系
这一硬件基础差异是理解三者软件栈设计分野的关键起点。

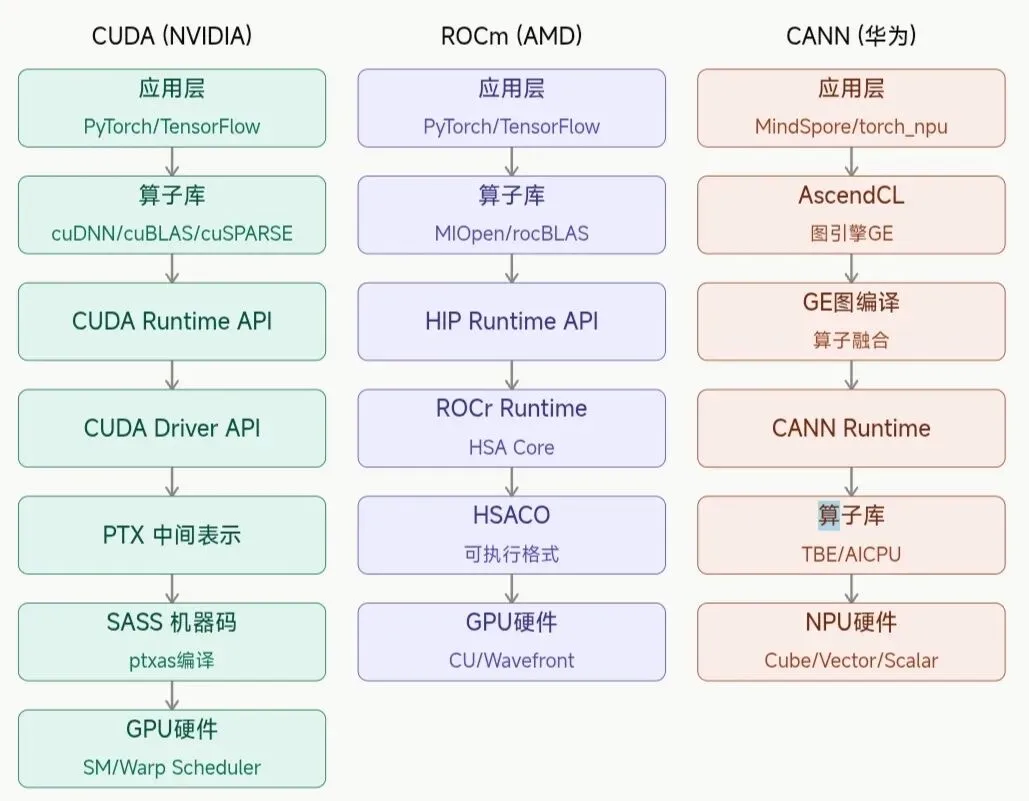

2. 三大软件栈分层总览
三者最显著的结构差异在于：CUDA与ROCm本质上是"运行时驱动的动态调度"模型，而CANN在核心链路上强制引入了图编译（Graph Engine, GE）作为中间层，这是理解三者性能特征与易用性权衡的第一把钥匙。
3. CANN架构详解
3.1 达芬奇架构硬件基础
达芬奇核心（Ascend AI Core）采用三引擎异构设计：
三引擎通过片上Buffer（L0A/L0B/L0C、UB统一缓冲区）与Queue机制协同，数据需要显式地在L1→L0A/L0B→Cube→L0C→UB路径上流动，这一点与GPU的Register File + Shared Memory + L1/L2隐式缓存层级有本质区别——达芬奇架构的片上存储更接近"可编程暂存器（Scratchpad）"，需要编译器/算子开发者显式管理数据搬运，而非硬件自动缓存。
3.2 软件栈分层
CANN的核心链路可概括为：
框架层 (MindSpore/PyTorch+torch_npu)
↓
AscendCL（Ascend Computing Language，等价于CUDA Driver API的对外接口）
↓
GE 图引擎（Graph Engine）—— 图优化、算子融合、内存分配、任务编排
↓
CANN Runtime —— Stream/Event管理、Task下发
↓
算子库：TBE（Tensor Boost Engine，基于TVM衍生的算子自动生成框架）+ AICPU（处理Cube/Vector无法覆盖的自定义算子）
↓
Driver（昇腾驱动，管理设备内存、DMA、中断）关键机制：GE图引擎是CANN区别于CUDA/ROCm的核心设计。GE在离线阶段（或首次执行时）对计算图进行：
• 算子融合（Buffer Fusion / UB Fusion）：将多个小算子融合为一个大Kernel，减少Launch开销与UB搬入搬出次数 • 内存复用分析（生命周期分析，静态分配显存地址） • Task编排：将图转换为一系列Task（含Kernel Launch Task、内存拷贝Task、同步Task），打包为一个可重复下发的"Task Graph"
这使得CANN在推理场景下能够将整个模型编译为一张静态Task图，一次下发、循环执行，Host侧调度开销远低于逐算子下发的CUDA Runtime调用模式，这一点在效果上接近CUDA Graph，但CANN默认即走图模式，而CUDA Graph是可选的性能优化路径。
3.3 动态图支持（AscendCL动态shape/PyTorch Ascend适配）
为支持PyTorch这类动态图/Eager模式框架，CANN提供了torch_npu适配层，在Eager模式下逐算子下发（走AscendCL直接调用TBE算子），但性能通常弱于图模式，官方也推动通过torch.compile/图模式捕获（类似TorchDynamo+GE联合编译）来弥合动态图的调度开销问题。
4. CUDA架构详解
4.1 硬件基础
NVIDIA GPU采用SIMT（Single Instruction Multiple Thread）架构，SM内部以warp（32线程）为调度粒度，多个warp通过warp scheduler实现零开销上下文切换以掩盖访存延迟。Tensor Core作为SM内嵌的矩阵乘加固定功能单元（自Volta起），与达芬奇Cube Unit功能类似，但集成粒度更细（每个SM内嵌多个Tensor Core，与CUDA Core共享调度）。
4.2 编译执行链路
CUDA C++ 源码
↓ nvcc前端
PTX（虚拟ISA，架构无关中间表示，类似LLVM IR但保留GPU语义）
↓ ptxas（可在编译时或运行时JIT）
SASS（目标架构机器码，与具体计算能力Compute Capability绑定）
↓
CUDA Driver 加载执行，CUDA Runtime做上层封装（Stream/Context管理）CUDA Driver API与Runtime API是两层不同抽象：Driver API（cuLaunchKernel等）提供细粒度Context/Module管理，Runtime API（cudaLaunchKernel）做了隐式Context初始化的封装，绝大多数框架使用Runtime API。
4.3 Kernel Launch与调度模型
CUDA默认是逐Kernel下发模型：每次kernel<<<>>>()调用都是一次独立的Host→Device提交（通过Stream排队，GPU侧由硬件Queue/CWD—Compute Work Distributor调度到SM）。这带来的Launch开销（微秒级）在小算子密集的场景（如小Batch推理、RNN类模型）会成为瓶颈，这也是CUDA Graph（自CUDA 10引入）的动机——将一系列Kernel Launch"录制"为一张静态图,一次性提交，从而分摊Launch开销，其设计目标与CANN的GE图模式在效果上趋同，但CUDA Graph是运行时可选的性能特性，而非默认执行路径。
5. ROCm架构详解
5.1 硬件基础
AMD GPU分为面向数据中心的CDNA（如MI300X）与面向消费级/图形的RDNA。CDNA架构中CU（Compute Unit）以wavefront（64线程，注意是64而非NVIDIA的32）为调度粒度，MI300系列引入Matrix Core（MFMA指令，Matrix Fused Multiply Add）对标Tensor Core。
5.2 软件栈与HIP的关键定位
ROCm的核心设计哲学是"源码级可移植"：HIP（Heterogeneous-computing Interface for Portability）在API层几乎是CUDA Runtime API的镜像（hipMalloc ↔ cudaMalloc，hipLaunchKernelGGL ↔ CUDA kernel launch语法），使得大量CUDA代码可以通过hipify工具近乎自动转换。
HIP C++源码（或hipify转换后的CUDA代码）
↓ HIP-Clang（基于LLVM/Clang）
↓ 对NVIDIA后端: 编译为CUDA调用（thin wrapper）
↓ 对AMD后端: 编译为LLVM AMDGPU目标码
HSACO（Heterogeneous System Architecture Code Object，ELF格式可执行文件）
↓
ROCr Runtime（基于HSA标准的运行时，管理Queue、Signal、内存）
↓
ROCt（Thunk层，直接系统调用接口，对接内核驱动amdgpu/amdkfd）HSA架构是ROCm与CUDA/CANN的本质不同点：HSA是一个开放标准（HSA Foundation制定），定义了统一虚拟地址空间、用户态Queue直接提交（AQL - Architected Queue Language）、跨设备一致性内存模型等，ROCr Runtime是这一标准的具体实现。相较之下，CUDA Driver与CANN Runtime都是各自厂商的私有实现，未遵循任何跨厂商标准。
5.3 算子库与图编译支持
rocBLAS/MIOpen对标cuBLAS/cuDNN，但历史上性能调优覆盖度不及NVIDIA对应库（尤其在长尾shape、非典型Batch场景）。图编译层面，ROCm本身不提供类似GE的强制图引擎，而是依赖上层框架（PyTorch的torch.compile后端TorchInductor/AITemplate等）在框架层面做图捕获与Kernel融合，这与CUDA的路径接近——图编译能力被"上移"到框架层而非驱动运行时层。
6. 三者核心机制对比
6.1 编程模型抽象层级对比
| 强制内建 | |||
6.2 任务下发与执行模型对比
值得注意的是ROCr的AQL Queue机制允许用户态直接提交任务（无需每次陷入内核态），这是HSA标准的核心设计之一，理论上Launch开销比CUDA的传统提交路径更低；但CANN的策略是从根本上减少提交次数（整图一次下发），两者是不同维度的优化路径。
6.3 集合通信库对比
三者在集合通信算法层面（Ring-AllReduce、Tree-AllReduce、以及针对大规模MoE场景的层次化通信）已趋同，差异主要体现在底层互联硬件与拓扑发现机制的具体实现上。
7. 深层架构差异：图编译哲学的分野
这是三者最本质的设计差异，值得展开：
CUDA/ROCm的立场：GPU的SIMT模型足够通用（几乎可以视为带SIMD扩展的众核CPU），因此运行时可以做到"逐Kernel灵活下发"，图编译（CUDA Graph）被设计为一种性能优化的补充手段，而非必需路径——大部分训练场景仍然是Eager执行。这一设计哲学的代价是灵活性优先，损失了部分Host-Device协同调度效率。
CANN的立场：达芬奇NPU的Cube/Vector/Scalar三引擎协同执行需要精细的数据搬运编排（L1→L0A/L0B→UB路径），若采用CUDA式的逐Kernel细粒度下发，Scalar Unit的指令调度与显式Buffer管理开销会远高于GPU的隐式缓存机制。因此CANN必须在编译期（GE阶段）就完成算子融合、Buffer生命周期分析与Task编排，将"如何高效使用三引擎"这一复杂问题转移到编译器而非运行时，这是一种编译期确定性换取运行时效率的设计取舍，代价是对动态Shape、复杂控制流（如很多NLP模型中的动态长度）的支持天然弱于CUDA/ROCm的Eager模式，需要额外的动态图适配层（如torch_npu）来弥补。
8. 生态成熟度与开放性
• CUDA：生态壁垒最深，cuDNN/cuBLAS/TensorRT/Triton等长尾算子与融合Kernel覆盖度最高，几乎所有AI框架的首要后端 • ROCm：受益于HIP的源码兼容策略与HSA开放标准，移植成本相对较低，MI300X等硬件在大模型训练场景已具备一定竞争力，但长尾算子覆盖度与调优深度仍落后于CUDA • CANN：完全自建生态（TBE算子库、GE图引擎、AscendCL），需要MindSpore/ torch_npu适配层弥合与主流框架生态的差距，算子覆盖度与动态图性能是当前主要短板，但在图模式推理场景下的编译期优化potential较大
9. 结论
三大软件栈的分层设计差异根本上源于硬件架构的差异：CUDA与ROCm服务于同构的SIMT众核GPU，因此可以采用相近的"运行时驱动+可选图优化"模型（ROCm甚至可以通过HIP实现API级映射）；而CANN服务于异构专用引擎（Cube/Vector/Scalar）的达芬奇NPU，架构复杂度要求图编译成为强制的核心链路。理解这一根本差异，是评估三者在不同场景（大规模训练 vs 边缘推理 vs 动态图友好度）适用性的关键出发点。
TODO: 深入研究GE图引擎的Buffer Fusion机制细节，HCCL的SDMA搬运路径
