支持Arduino的电路仿真软件

任何使用过Arduino的人都会记得，当你首次通电时，板子上会有一个闪烁的 LED。该 LED 也连接到输出引脚 13。这是因为新的 Arduino 总是附带安装“Blink”示例程序。“Blink”是后续可以使用的示例程序之一，如果您愿意，可以重新安装。

所以当我在 YouTube 上发现一个名为 SimulIDE 的免费电路模拟器视频时，它包含了实际的“虚拟处理器”，我从一个虚拟的 Arduino Nano 开始，并安装了 Blink 程序来查看它正在工作。果然，LED闪烁了一下，虚拟逻辑分析仪显示了方波输出。

该程序运行的视频可以通过链接1观看。

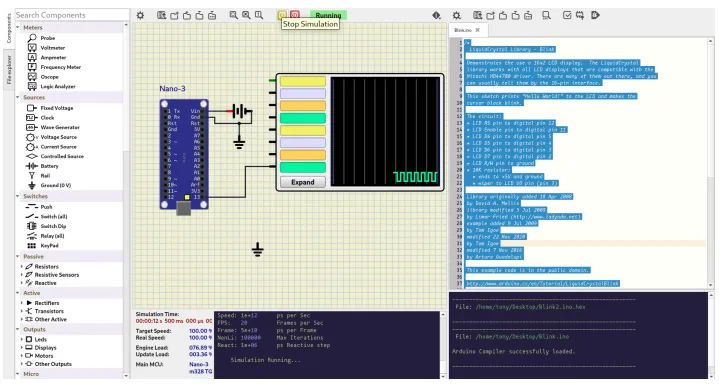

左侧面板是元件和测试设备的库，例如信号发生器、示波器和电压表等。中间面板是您绘制电路的地方，右侧面板则是您可以在 C++ 中编写代码的区域，就像在常规的 Arduino 集成开发环境（IDE）中一样。

当然，如果您已经在 IDE 中编译了代码，那么您可以直接将HEX代码安装到 SimulIDE 中。

进一步查看所提供的虚拟处理器时，我发现了非常便宜的 ATTiny85 芯片。我想知道它们的模拟效果如何。因此，我寻找一个合适的项目来尝试，并找到了一个电子CW键控器（2）。

上述参考中的压缩文件包含您通常要转换到真实 ATTiny85 中的HEX代码。它在仿真中同样有效。

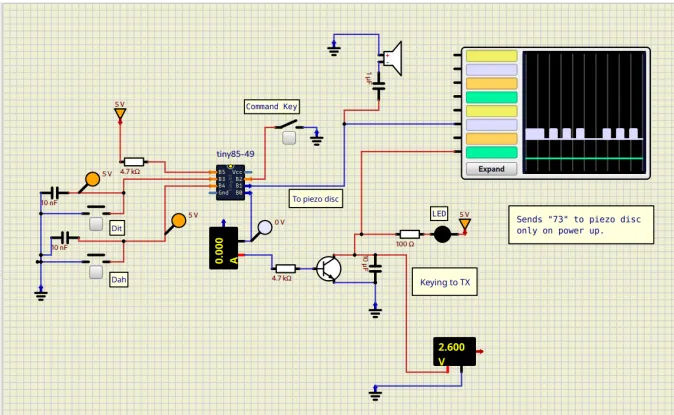

上方您可以看到测试电路。我使用了几个按钮来模拟电键。该项目有两个输出，其中一个连接到压电蜂鸣器以产生侧音。我在虚拟逻辑分析仪上监测了该输出，就像我对另一个用于控制发射机的输出所做的那样。有几个虚拟电压表被放置用来监测电路中的特定点。

这里有一段视频（3），展示了电路通电的过程，以及初始的“73”被发送到蜂鸣器，表明键控器已准备就绪。随后，视频显示我按下了“点”和“划”按钮——输出信号随之传至发射机。

若操作命令键，可通过“点”和“划”按钮来改变键控器的速度。

如果您的电脑使用 Linux Mint 作为操作系统，则可以通过内置的软件管理器获取 SimulIDE。否则，您可以在此网站（4）上找到 Windows 版本。

我对这款软件印象最深，它既实用又完全免费。虽然像LTSpice这样功能更全面的仿真软件已经存在一段时间了，但在我看来，这款软件更容易使用，视觉效果也更出色。

参考链接：

(1) https://youtu.be/5ytEf1EthaQ

(2) https://github.com/donfroula/ATTiny85_CW_Keyer

(3) https://youtu.be/7a8Zf-pUgKM

(4) https://simulide.com
