XPS峰位变了,究竟说明什么?

九博科研测试中心 · 表征笔记

测试扫码

2026年9月 · 表面化学态与谱峰解释 · 应用案例版

复合材料的峰向低结合能移动，能否直接写“电子转移到这一组分”？O 1s 多出一个高结合能峰，是否就能计算氧空位浓度？XPS 确实能帮助判断表面元素和化学环境，但峰位、峰形和峰面积回答的问题不同。读懂它，先要把真实变化与能量参照、荷电和数据处理的影响分开。

1．从总谱到高分辨谱：先确认元素，再讨论组分

XPS 是 X 射线光电子能谱。X 射线使样品发射光电子，仪器测量电子动能，再换算结合能。能量损失会限制可用于分析的电子来自多深的位置，因此常规 XPS 主要提供表面附近的信息，不能直接代表整块材料。[S1]

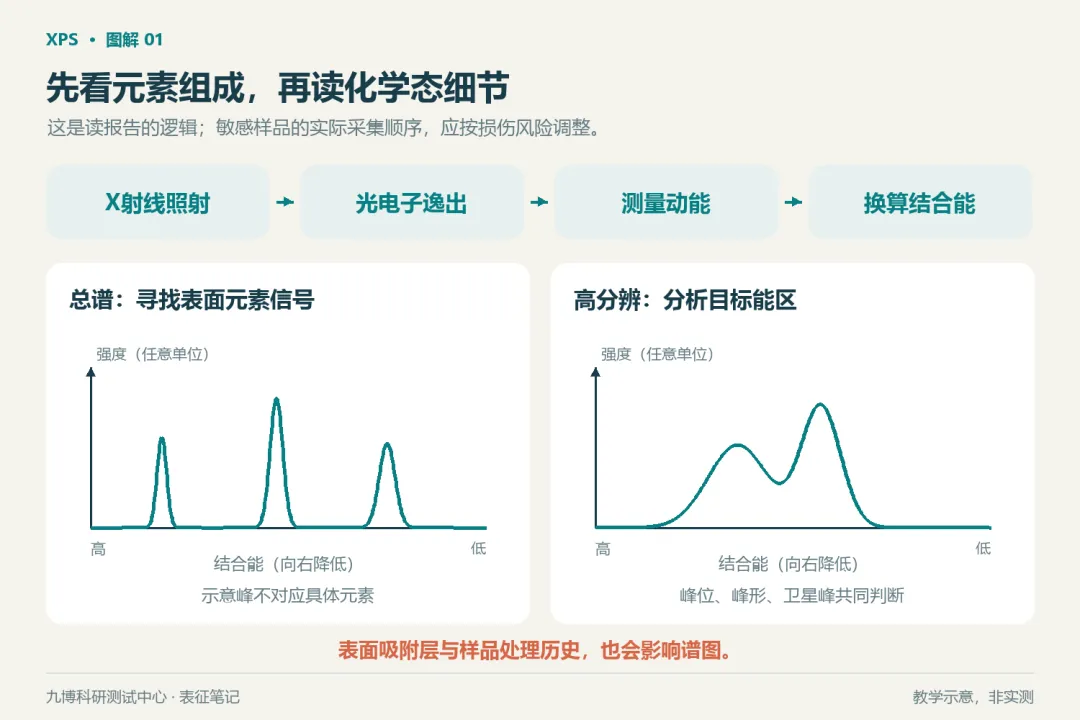

读报告时先看总谱：预期元素是否出现，有没有额外元素或污染线索；再看目标元素的高分辨谱，检查峰位、峰宽、肩峰和伴随结构。总谱中的大峰不直接等于高原子含量，元素定量还需相应校正；高分辨谱中的多个凸起，也不一定代表多种价态。[S1][S4]

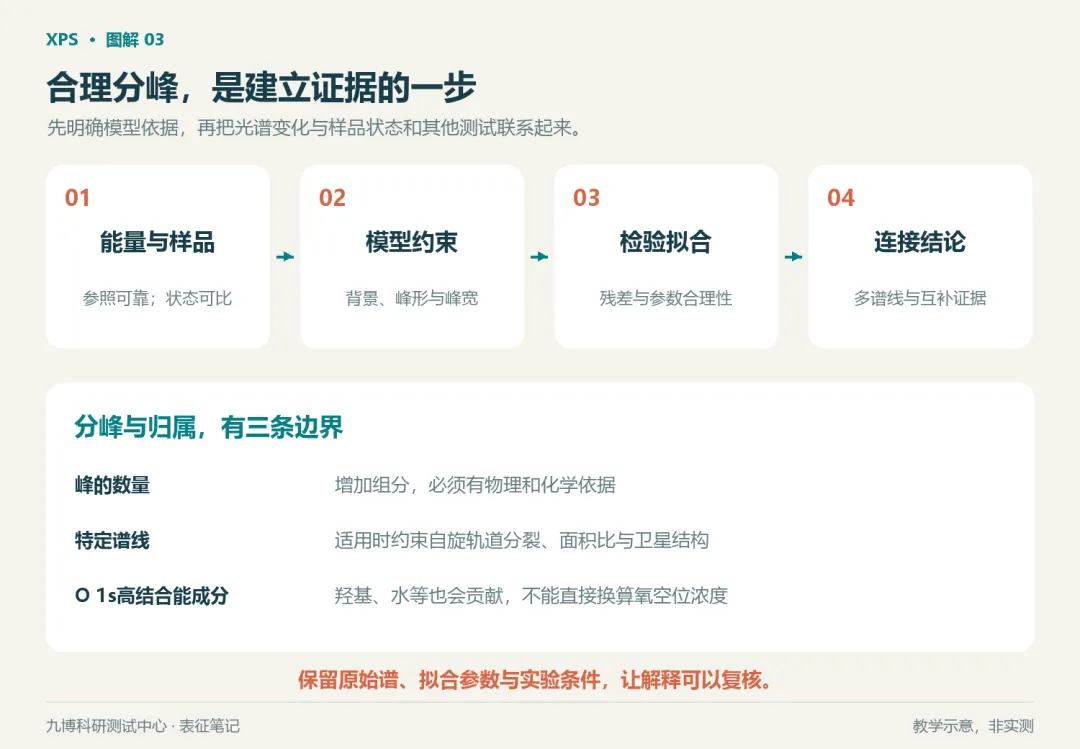

“分峰”是用有物理与化学依据的模型解释信号。背景、峰形、峰宽及必要的约束应交代清楚；卫星结构不能随意删去，也不能为了贴合噪声不断增加组分。拟合曲线看着顺滑，只说明模型贴近数据，不证明每个组分的化学命名正确。[S4]

2．看到峰移，先核对能标、荷电与参照

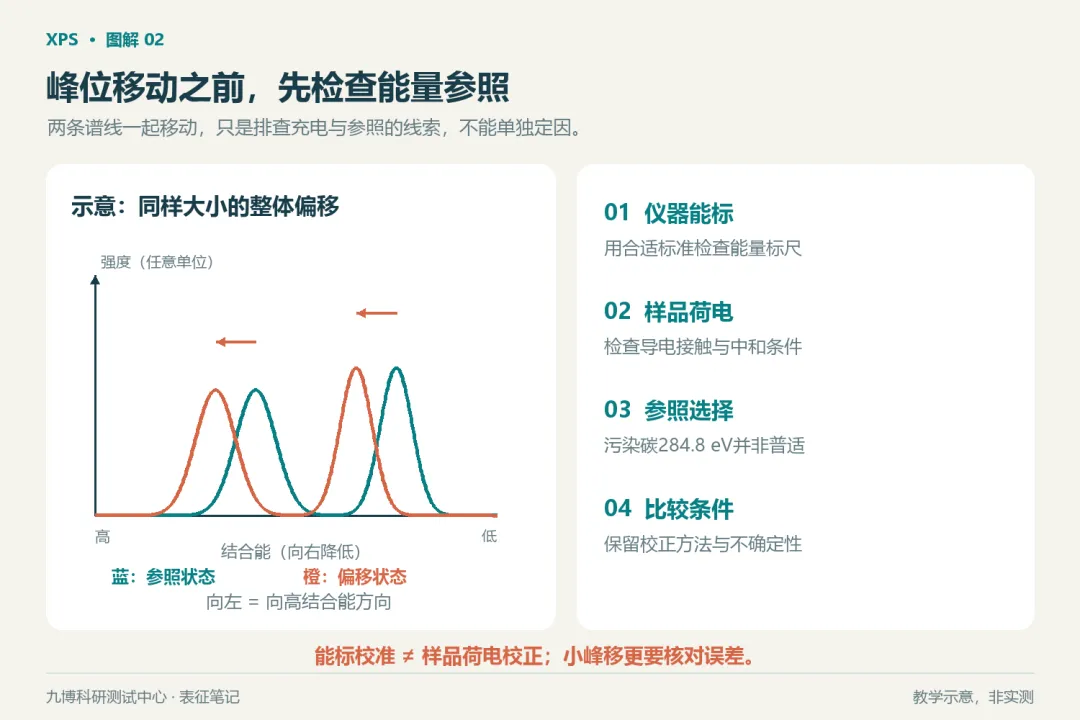

这里有三件容易混用的事。仪器能标校准，是用合适的参考材料检查能量刻度；荷电补偿，是减轻绝缘样品发射电子后积累电荷的影响；结合能参照，则决定如何报告样品峰的能量。它们各有作用，不能用一次软件平移替代全部检查。[S1][S2][S3]

NIST 的方法说明强调能标校准、定期检查及不确定度。讨论小幅峰移时，除了仪器漂移，还要考虑计数统计、峰宽、拟合与表面荷电造成的误差。“移动了零点几电子伏”本身不足以说明变化可信，更不足以指定一种化学过程。[S2]

把污染碳 C 1s 一律设为 284.8 eV 也不是通用答案。Greczynski 与 Hultman 在一组过渡金属氮化物薄膜上发现，污染碳的 C 1s 位置会随样品功函数变化。这个实验说明污染碳并非对所有基底都具有固定结合能；它不意味着应把另一固定数值机械套到全部样品。[S3]

比较前应说明参照对象、补偿设置、样品导电与接地条件，并查看不同元素是否共同移动。若各处荷电不同，单一平移还可能留下峰形差异。先确认变化超过相关不确定度，再讨论化学意义。

3．两个案例：化学态与界面变化怎样判断

案例一｜铜表面化学态：主峰相近，还要看其他线索。

Biesinger 对铜金属及多种铜化合物进行了标准样品分析。Cu(0) 与不少 Cu(I) 物种的 Cu 2p 结合能接近，单看主峰容易混淆。研究结合 Cu 2p 卫星结构、Cu LMM 俄歇谱及相关能量参数改进归属。这里的俄歇谱是另一组与电子弛豫过程有关的信号，可补充主峰不足的信息。[S4]

这个案例说明，同一个元素的“价态判断”可能需要整组谱学特征。参考谱中的峰形和分析方法可以帮助判断，具体峰位仍需结合样品与测试条件，不能把一个表格数值当作绝对身份证。

案例二｜Au/TiO₂：把峰移放回界面研究中。

Naya 等比较了金膜、TiO₂ 和两种晶型的 Au/TiO₂。负载体系中 Au 4f 与 Ti 2p 出现不同方向的结合能变化，作者据此讨论界面相互作用；研究还结合了电子显微镜观察、光学性质和多种光催化反应表现，分析界面结构与活性的关系。[S5]

可借鉴的是成套参照和证据组合。峰移为电子环境变化提供线索，但静态 XPS 不能独自给出光照时载流子的运动方向，更不能仅凭它确认某种异质结机制。比较纳米颗粒与块体参考时，尺寸与界面效应也需要考虑。[S4][S5]

4．反应前后：取出的样品是否还是工作时的表面

反应前后出现新组分，可以支持“所测表面发生变化”；要进一步说它就是工作中的活性态，还需核对温度、气氛、转移与暴露过程。空气接触、真空处理和测量本身都可能影响观察结果。铜标准谱研究就专门采取措施降低 X 射线造成的化学态变化，并避免把氧化物的离子溅射清洁当成无影响的预处理。[S4]

案例三｜Pd(100) 氧化 CO：在反应进行时连接表面与产物。

Blomberg 等使用工况 XPS，在特定 CO/O₂ 配比和气流条件下，将压力提高到 1 bar，随温度跟踪 Pd、C 和 O 的谱，同时通过气相 CO₂ 信号观察反应启动。在这些条件下，高活性阶段仍观察到金属态 Pd 的谱学特征。[S6]

这项结果的意义是把表面状态与反应表现放在相同条件下考察，而不是给所有 Pd 催化剂指定唯一活性态。普通反应后 XPS、原位测试和工况测试的信息范围不同，报告应说清楚实际测量的是哪一种状态。

5．三条边界，决定结论能写多远

O 1s 高结合能面积，不直接等于氧空位浓度。 Frankcombe 与 Liu 对 ZnO 进行第一性原理计算，发现常被称作“空位峰”的特征可由表面强吸附水或氢终止的氧解释；其所考察的体相氧缺陷并未给出相应独有特征。这是针对具体模型的理论研究，既不能把所有高结合能氧都称为空位，也不能反过来把它们全部称作同一种羟基。[S7]

面积比例有模型和采样范围。 分峰面积依赖背景、峰形及组分设置；元素定量还涉及检测响应与表面结构。应明确报告的是拟合组分比例、表面元素比例还是其他量，避免把它们直接写成体相含量或催化活性位点数量。[S1][S4]

峰移支持到哪一步，要把证据写出来。 可以先说“在所述参照与拟合条件下，峰位或谱形发生可重复变化”；再说“结合伴随峰及参考样品，支持表面化学环境改变”；最后结合反应、结构或其他独立证据讨论机制。没有相应证据时，保留多种可能解释比给每个小峰立即命名更可靠。

交付一份可复核的报告，至少应包含原始总谱和高分辨谱、测试与处理条件、能量参照、背景与拟合模型、组分归属依据，以及比较结论的不确定性。本文采用总谱到高分辨谱的阅读顺序；具体采集顺序仍需按样品稳定性设计。

参考资料

本文为方法科普及已发表案例解读，未包含新测实验数据。资料核验日期：2026-09-12。

[S1] Thermo Fisher Scientific. X-ray photoelectron spectroscopy：AN0122 官方应用资料。原理、总谱及高分辨谱示例。

[S2] Powell C. J. Calibrations and Checks of the Binding-Energy Scales of X-ray Photoelectron Spectrometers. NIST 方法说明。全文，DOI：10.1016/j.elspec.2018.11.007                                                                                                                                                                  。

[S3] Greczynski G., Hultman L. C 1s Peak of Adventitious Carbon Aligns to the Vacuum Level: Dire Consequences for Material’s Bonding Assignment by Photoelectron Spectroscopy. ChemPhysChem, 2017, 18, 1507–1512. DOI：10.1002/cphc.201700126

[S4] Biesinger M. C. Advanced analysis of copper X-ray photoelectron spectra. Surface and Interface Analysis, 2017, 49, 1325–1334. DOI：10.1002/sia.6239

[S5] Naya S. et al. Crystallographic interface control of the plasmonic photocatalyst consisting of gold nanoparticles and titanium(iv) oxide. Chemical Science, 2022, 13, 12340–12347. DOI：10.1039/d2sc03549a

[S6] Blomberg S. et al. Bridging the Pressure Gap in CO Oxidation. ACS Catalysis, 2021, 11, 9128–9135. DOI：10.1021/acscatal.1c00806

[S7] Frankcombe T. J., Liu Y. Interpretation of Oxygen 1s X-ray Photoelectron Spectroscopy of ZnO. Chemistry of Materials, 2023, 35, 5468–5474. DOI：10.1021/acs.chemmater.3c00801
