工程师必备:鸣志电机3D模型免费下载完整教程,建议收藏
设计赶进度的时候，最耗人的往往不是画图本身。
做过自动化设备的工程师大概都熟悉这样的场景：方案刚有雏形，需要把电机、丝杠、导轨这些标准件塞进装配体里核对干涉，结果一找电机3D模型——问销售，销售说要问技术；问技术，技术说稍后发你；一等就是大半天，模型还不一定是你要的那个型号。
还有的工程师干脆自己照着样本尺寸画。一个电机外形，拉伸、旋转、打孔，折腾一两个小时，看着差不多，真到出工程图时才发现安装孔位差了零点几毫米。
其实，鸣志电机的官方3D模型，一直都在官网上免费开放，自己下载，全程不过三分钟。
这篇文章把完整流程一步步写清楚，从找对入口、选对型号，到下载模型并用SolidWorks打开，建议先收藏，下次选型直接照着做。
01 先想明白：为什么一定要用官方3D模型
很多新人觉得，三维布置嘛，电机外形画个大概就行，等件买回来再核对。这个习惯在简单结构里也许凑合，一旦设备紧凑、装配空间紧张，代价就会被放大。
官方模型的价值，主要在三点：
第一，尺寸准确。官网模型与实际产品对应，轴径、轴长、安装孔位、法兰尺寸都按真实规格建模，干涉检查和孔位配合才有意义。
第二，效率高。自己画一个电机外形少说半小时到一小时，下载一个模型只要几分钟，省下的时间应该放在真正需要设计的结构上。
第三，选型直观。官网上同一系列的电机参数、外形、3D模型放在一起，边对比边下载，型号有没有选错，看模型和规格表就能确认。
标准件的意义就是不用重复造轮子，模型也一样。
02 第一步：找对官网入口，别在搜索结果里绕弯

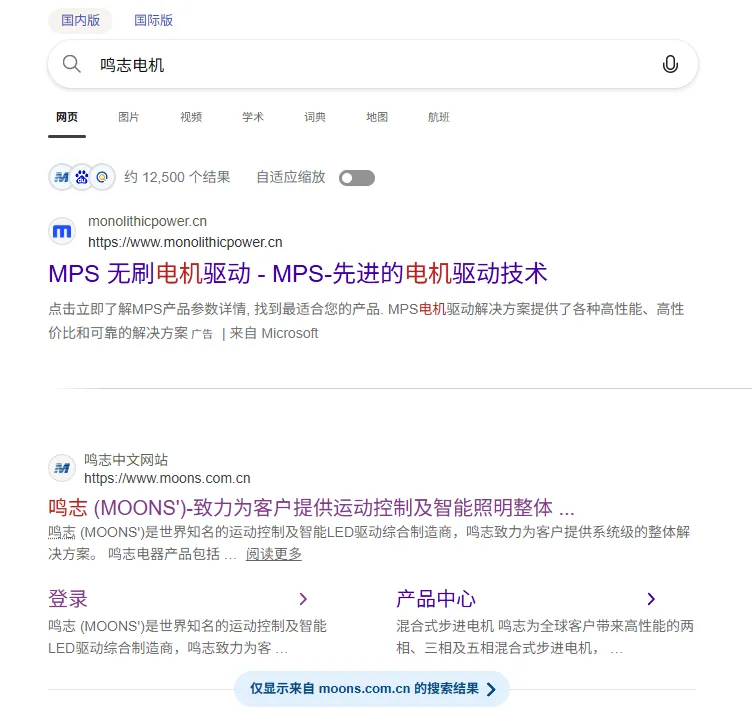

鸣志的官方网址是www.moons.com.cn。（图1）

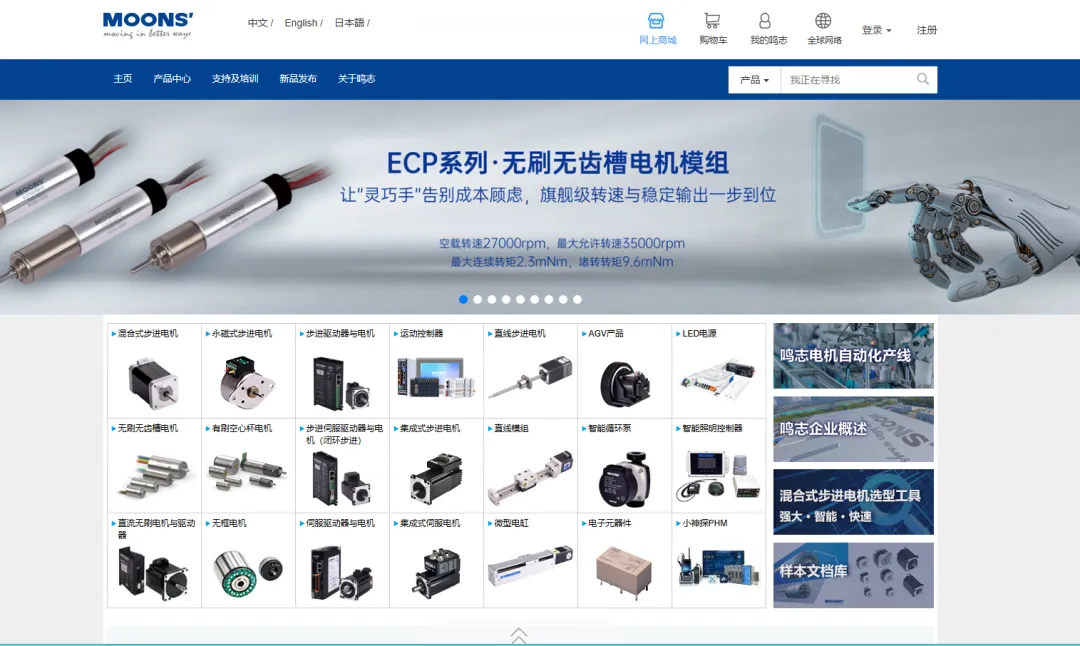

直接在浏览器地址栏输入这个网址进入官网即可（图2）。如果习惯用搜索引擎，记得认准带有"官方"标识的结果，避免点进第三方资料站，既浪费时间，资料也不一定全。
这里有个小建议：把官网加入浏览器书签。做设备选型时，电机、驱动器这类元件会反复查，每次都重新搜索没有必要，一个书签能省掉很多重复动作。
03 第二步：进入产品中心，快速锁定目标系列

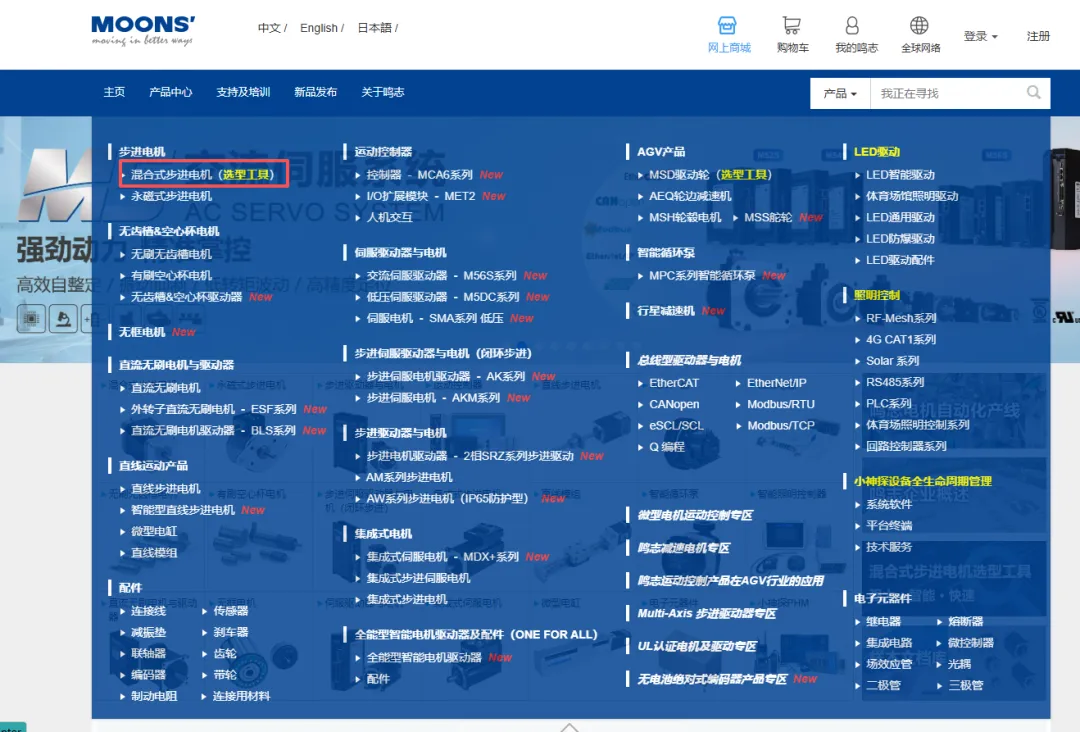

打开官网后，在导航栏找到「产品中心」，鼠标移上去或点击进入，就能看到鸣志的全系列产品分类。（图3）
鸣志的产品线很全：标准混合步进电机、闭环步进、伺服电机、直线模组、驱动器等等。第一次接触时不必被这么多分类吓到，先按自己的需求确定大类。

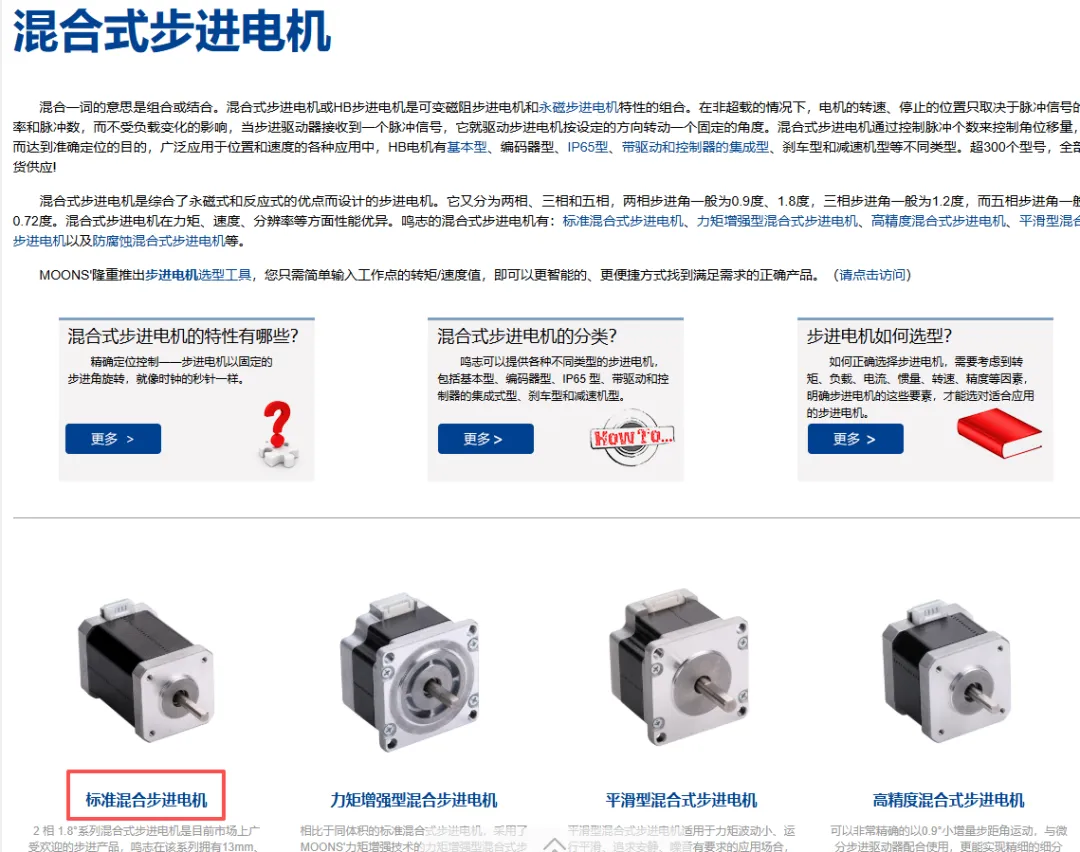

以最常用的标准混合式步进电机为例：在产品中心里找到对应系列并点击，页面会列出该系列下的全部型号。（图4）
定位型号有三种方式，按场景选用：
方式一：左侧筛选栏。页面左侧提供了筛选条件，可以按机座号、机身长度等参数逐步缩小范围，适合已经知道大致规格的情况。
方式二：右上角搜索框。如果型号已经确定，直接在搜索框输入完整型号或关键字，是最快的办法。
方式三：用选型工具。部分系列名称后面带有「选型工具」入口，可以按扭矩、转速、供电等需求反推合适型号，适合还在方案初期、需要边算边选的工程师。
另外，官网首页和产品页都配有产品图片，对系列名称不熟悉的新人，可以对照图片确认自己找的类别对不对。
04 第三步：认准「3D模型」入口，这是最快的一条路

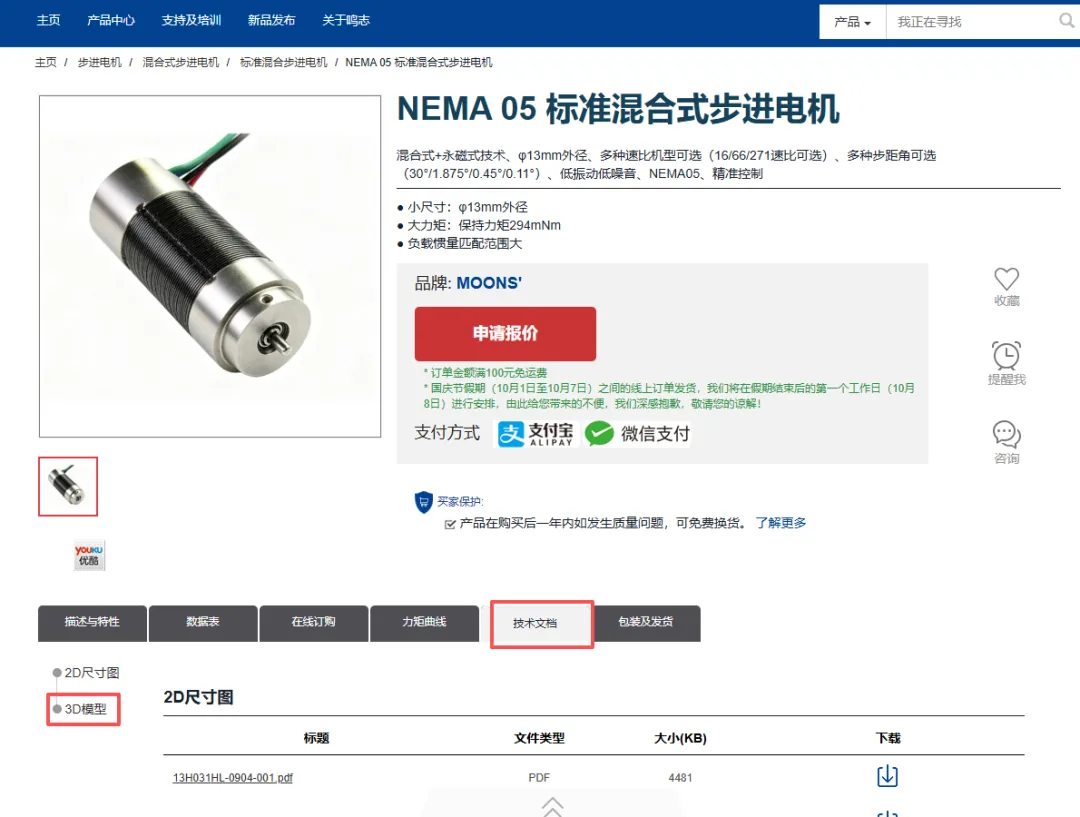

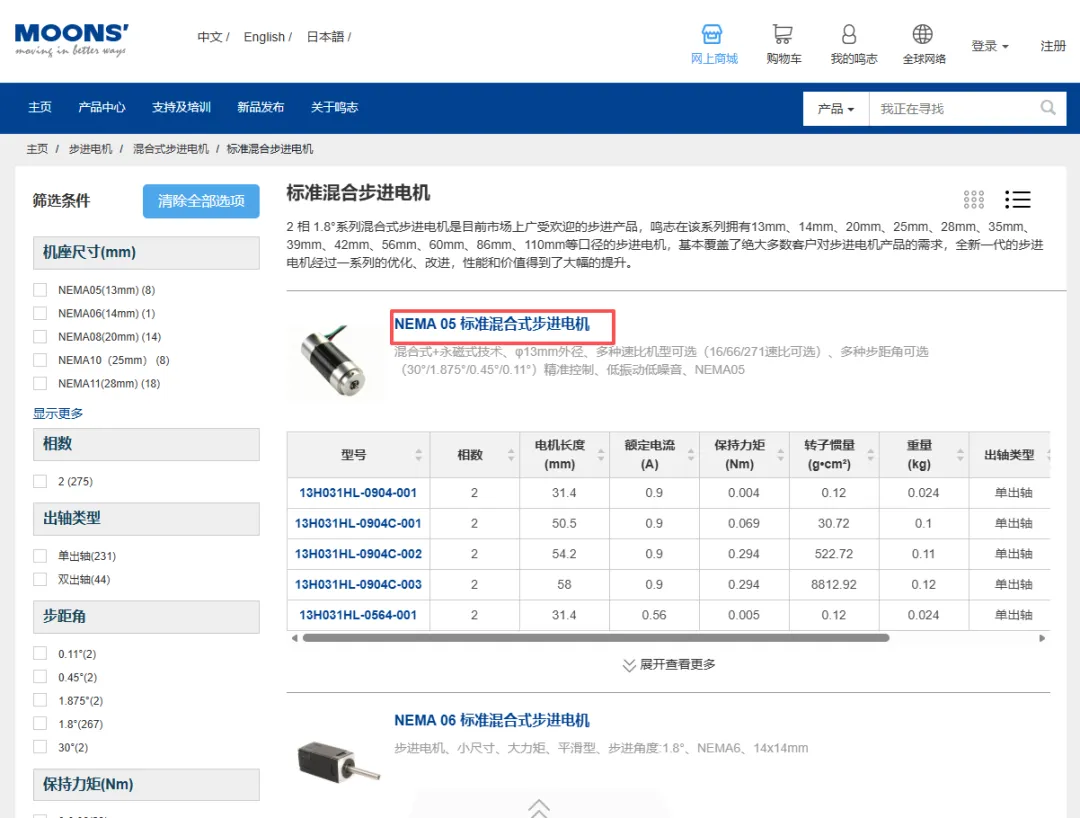

在型号列表里点击目标型号，进入该型号的详情页。以 NEMA 05 标准混合步进电机为例（图5），详情页上既有完整的技术文档，也有专门的3D模型板块。（图6）
这里有一个关键技巧：型号系列庞大时，不要一个个型号往下翻页面，直接点击「3D模型」入口，是定位模型最快的方式。
很多人第一次找模型，习惯在长长的型号列表里上下滚动，找半天才发现自己要的型号在另一页。其实3D模型板块会把该系列所有可下载的模型按型号集中列出，结构清晰，省去大量翻页时间。
图6
05 第四步：下载、打开、另存，三分钟收尾
进入3D模型板块后，流程就很简单了，一共三个动作。

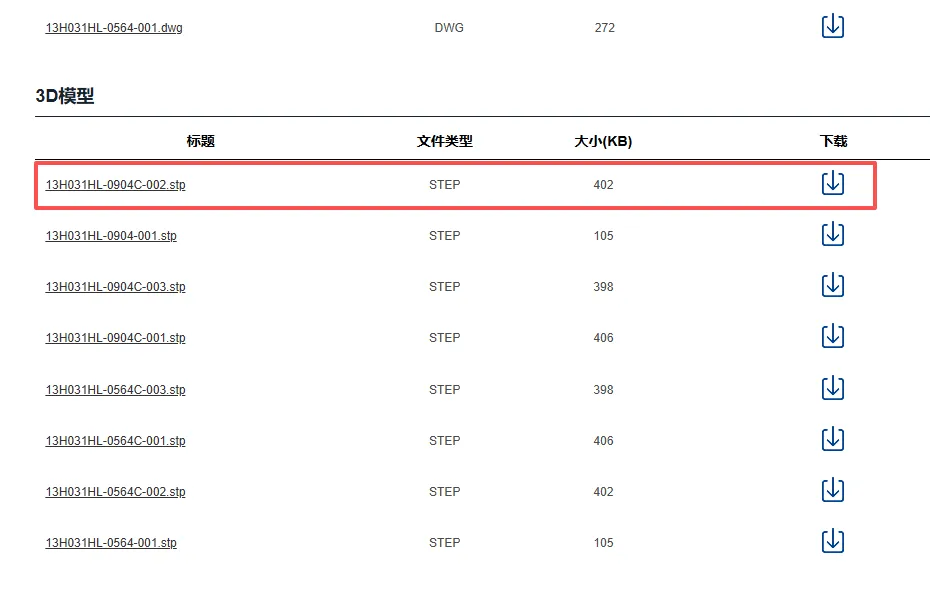

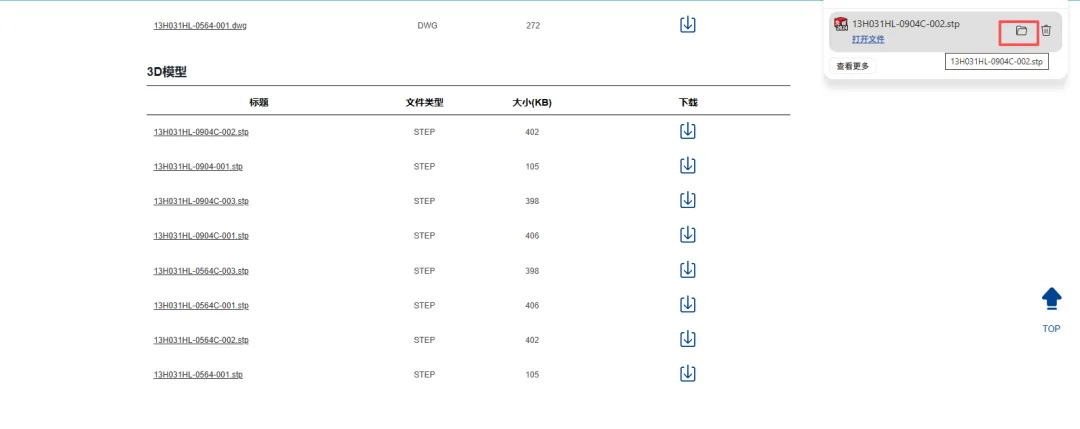

动作一：按型号下载。在列表中找到自己需要的具体型号，型号后面带有下载图标，点击即可下载对应的模型文件。下载前再核对一遍型号，避免下错相邻规格。（图7）

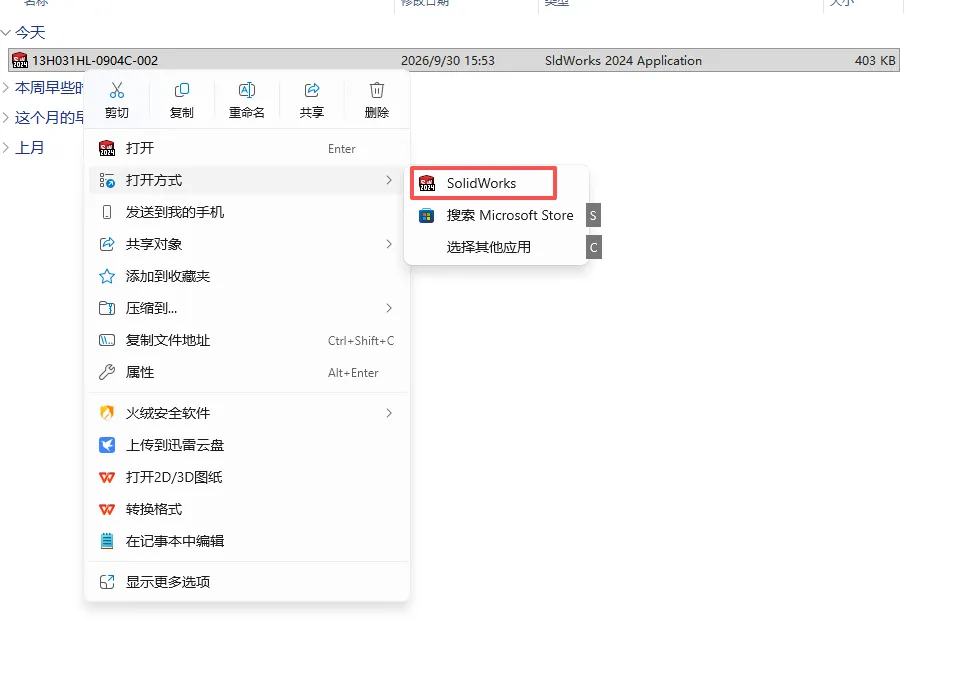

动作二：找到文件并用三维软件打开。下载完成后，打开文件所在的文件夹（图8），找到刚下载的模型文件，右键选择「打开方式」，用你常用的三维设计软件打开。SolidWorks（也就是工程师常说的 SW）可以直接识别打开。（图9）
动作三：另存归档。文件打开后，屏幕上显示的就是该型号电机的完整3D模型图。此时别急着直接关，先用「另存为」把模型保存到自己的标准件库或当前项目目录，命名规范统一，下次装配时直接调用。（图10）
到这里，一个准确、可用的电机3D模型就到手了。从打开官网到另存完成，熟练之后三分钟足够。
06 几个容易卡住的细节，提前避开
整个流程不难，但有几个细节，新手容易在上面卡住。
细节一：型号一定要核对完整。同一系列的电机，机座号相同、机身长度不同，扭矩和尺寸就不一样，型号往往只差一两个数字。下载前对照规格表确认完整型号，别把相邻规格下回来。
细节二：打不开时先看文件格式。如果用的不是 SolidWorks，而是其他三维软件，打开前留意下载文件的格式，必要时通过中间格式（如 STEP）转换。大多数主流三维软件都支持通用中间格式的导入。
细节三：模型用于布置和核对，关键尺寸仍以官方资料为准。3D模型主要用于整机布置、干涉检查和安装孔位核对。真正出加工件、做关键配合时，涉及的具体尺寸公差，还是要以官网技术文档和官方样本为准，模型与图纸配合使用才稳妥。
工程师的工作里，藏着两类时间。
一类是真正创造价值的时间：构思方案、设计结构、解决别人解决不了的问题。另一类是纯粹的等待和重复：等别人发资料、等邮件回复、把标准件一个个重新画出来。
成熟工程师和新手的差距，很多时候不在谁更聪明，而在于谁更懂得把第二类时间压缩到最短，把精力留给第一类事。
官网开放的免费模型、选型工具、技术文档，本质上都是摆在明面上的资源。愿意花三分钟学会自己找、自己下的人，就不用把进度卡在别人的回复节奏里。
下次再需要电机模型，不妨先打开官网自己试一试。三分钟之后，你会发现这件事原本就不该等。
如果这篇教程帮你省下了时间，欢迎转发给身边同样在画图、选型的同事——好的工作方法，值得更多人知道。
