方位角还在手算手敲?这个 CAD 插件一个命令全搞定,支持批量标注
线路图交底、竣工资料、放样复核，经常要在图上标"这段线的方位角是多少、距离是多少"。
传统做法：id 命令查两个点坐标 → 计算器按 atan2 → 手动换算度分秒 → 敲文字 → 画箭头 → 挪位置。一段线两分钟，一条 S 形曲线几十段线，标完一下午没了。
这个插件把整条流程压成一个命令：框选，完成。

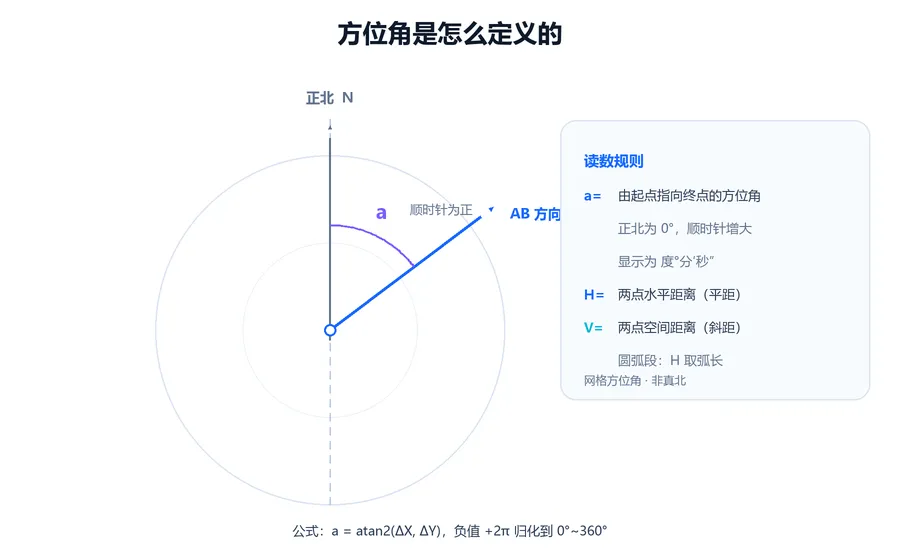

插件输出的 a= 是标准的测量方位角：
• 正北（图纸 Y 轴正向）为 0°；
• 顺时针增大，东 90°、南 180°、西 270°；
• 显示为 度°分′秒″；
• 数学来源就一行：a = atan2(ΔX, ΔY)，负值加 360° 归化。
工程提醒：这是网格方位角（图纸坐标北）。如果资料要求真北方位角，记得按所在投影带加子午线收敛角改正——插件给的是坐标计算值，这一步必须人来把关。

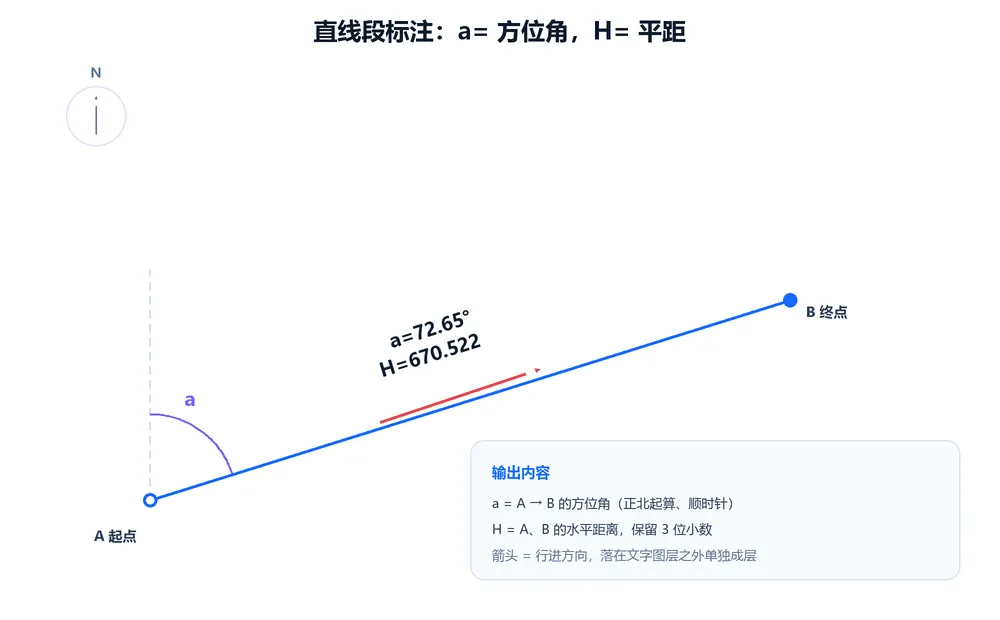

单个标注模式下点取两点，图上直接出现：
• a=53°7′48.37″ —— 由第一点指向第二点的方位角；
• H=500.000 —— 两点平距（也可切斜距 V=，带上高差的空间距离）；
• 一枚红色箭头 —— 指向行进方向。
几个贴心的细节：
1. 文字自动沿路线方向排列，方向朝左时自动翻转 180°，永远不会出现"倒着读"的文字；
2. 平距/斜距一键切换，保留 3 位小数，和测量资料的精度习惯一致；
3. 单个模式是循环的——标完一段直接点下两点，连续作业，ESC 随时收工。

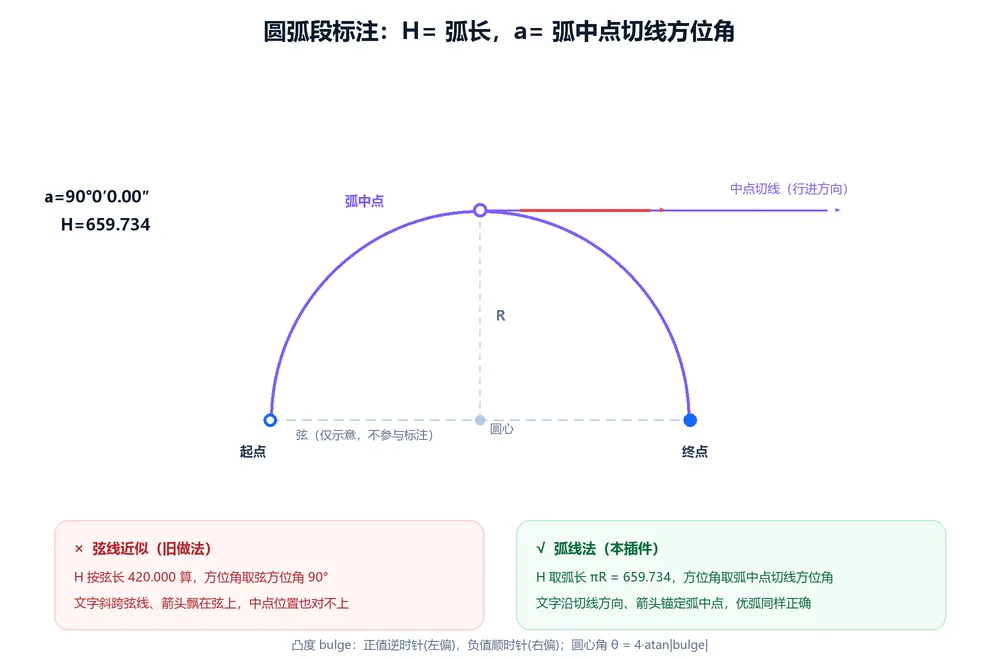

很多工具遇到圆弧就"按弦处理"——距离给弦长、方位角给弦方位角、文字斜跨在弦上。这在曲线段是不可用的：弦长 420 的半圆弧，实际弧长是 659.7，差了 57%，拿去对工程量直接对不上。
本插件的做法：
| 弧长 πR | ||
| 弧中点切线方位角（行进方向） | ||
| 弧中点、沿切线旋转 | ||
| 锚定弧中点切线 | ||
底层就两行核心公式（凸度 bulge 是多段线自带的属性）：
圆心角 θ = 4 · atan(|bulge|) # bulge = tan(θ/4)
半径 R = (弦长/2) / sin(θ/2)
弧长 s = R · θ # 标注 H= 用这个
半圆 bulge=1 是最好的检验算例：θ=180°，R=10 时弧长 31.416——插件的输出和手算完全一致，四组算例（¼圆、半圆、270°优弧、右偏小弧）全部核验通过。

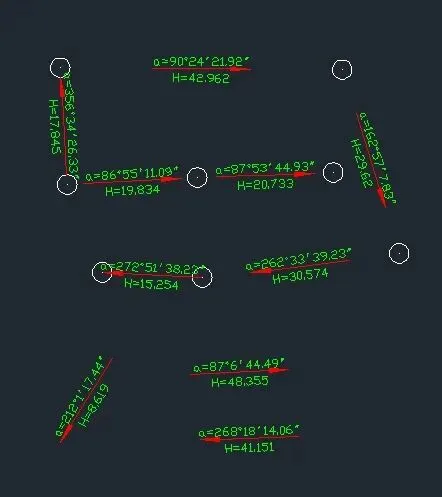

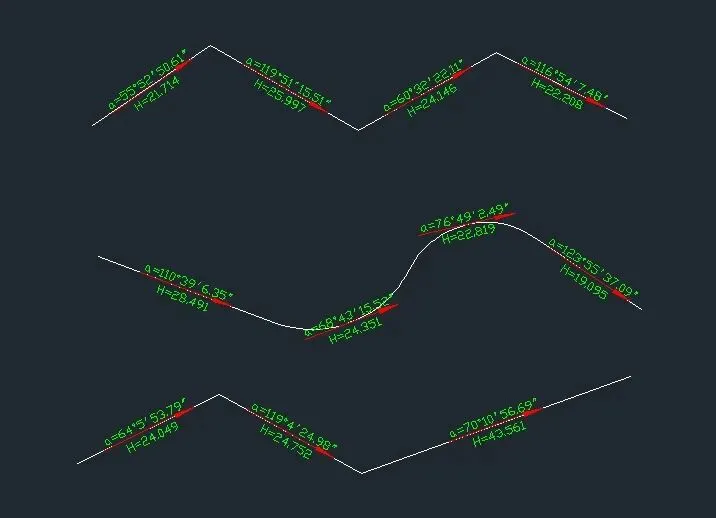

这才是日常干活的主力。对话框里选"批量标注"，确定后框选图元，直线、LW多段线、多段线一次处理：
• 逐段自动标 a=方位角 + H=平距（或 V=斜距）；
• 闭合多段线自动补上末点→起点那一段，闭合边不漏标；
• 命令行逐图元打印"标注 N 段"，处理了什么一目了然；
• 某个对象提取不到顶点？只跳过它并提示，不会整批中断。

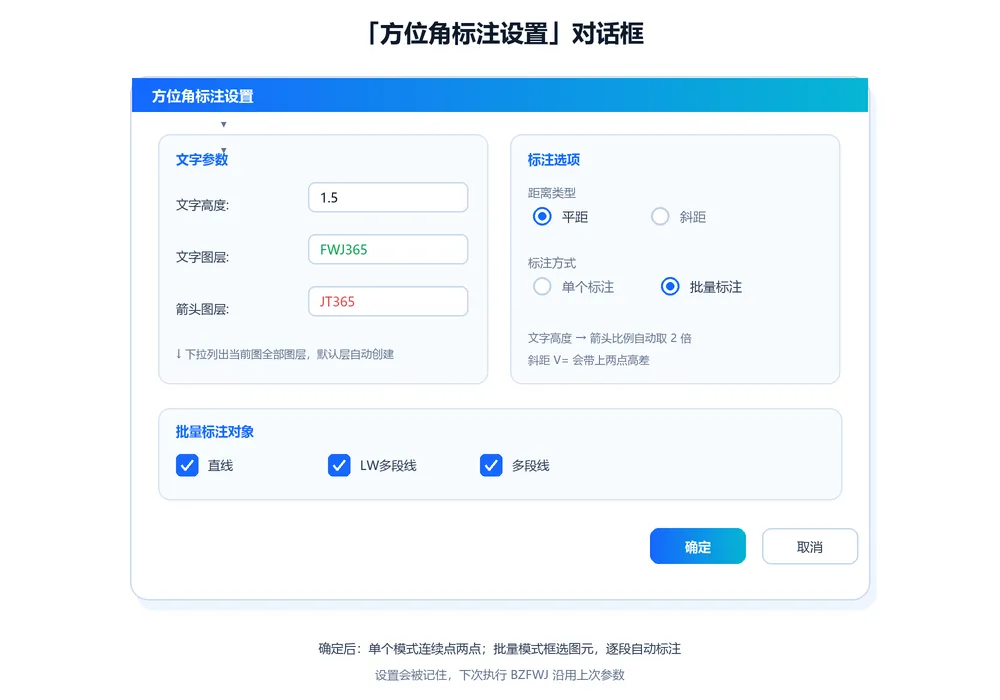

对话框里所有参数都能设：
设置会被记住，下次执行沿用上次参数。
输出分两个图层管理，出图前一眼可辨：
• FWJ365 —— 绿色，放方位角与距离文字；
• JT365 —— 红色，放行进方向箭头。
图层不存在会自动创建；已存在但颜色不对会自动校正回约定色。要单独冻结箭头、单独调打印样式，直接操作图层就行。想放到自己的图层？下拉列表随便选，自选图层不会被强行改色。
另外，命令结束后当前图层自动还原——标注过程中临时切换图层，收工时你的 clayer、捕捉、字高全部回到标注前的状态，不留尾巴。

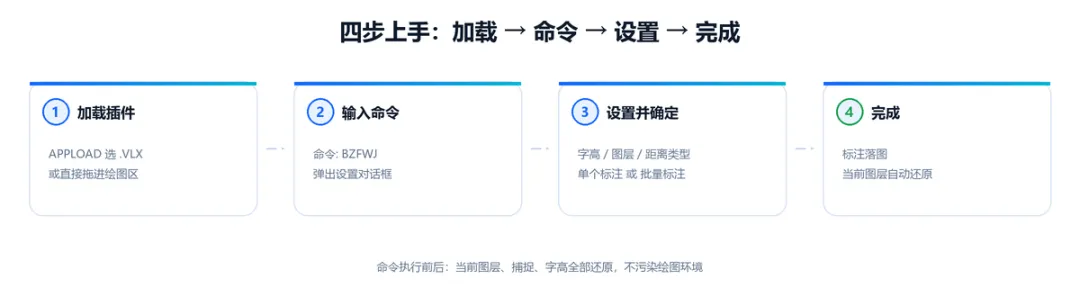

插件的发布格式是 .VLX（Visual LISP 编译包）：
• 单文件分发：把 方位角标注.vlx 发给同事，APPLOAD 加载即用；
• 零依赖：图层、字高工具全部内置，不依赖任何外部函数库；
• 启动组常驻：APPLOAD → 启动组 → 添加，每次开 CAD 自动加载。

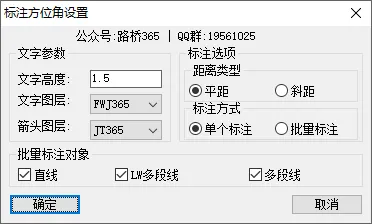

设置界面：
Q：提示 no function definition: TC_CJ？
A：老版本的依赖问题，最新版已内置全部工具函数，用新 .VLX 覆盖加载即可。
Q：多段线标不出来、或报 variantp 错误？
A：不同 CAD 版本取多段线顶点的返回类型不同（部分 OEM 版还缺 vlax-variant-p）。最新版已做全类型兼容，重载即可。
Q：标注数字和手算对不上？
A：按顺序查三点——① 圆弧段确认取的是弧长而非弦长；② 当前 UCS 是否旋转过（插件按世界坐标 WCS 取值，先 UCS→世界）；③ 你算的是不是反向方位角（差 180°）。
工具的意义就是把重复劳动压到最短。方位角标注这种"算法不难但极其繁琐"的活，正是插件最该干的事。
功能清单：单段标注 / 批量框选 / 圆弧弧长+切线方位角 / 平距斜距 / 图层分色自动建层 / 环境自动还原 / VLX 单文件发布。
插件获取方式——关注公众号：路桥365，回复：BZFWJ
