全网最牛的十大CAE软件20个案例分析培训展示:全球十大 CAE 分析航空航天典型案例培训教程(精心编制与打造)

航

空航

天CAE软件分析与案例精解

全球十大 CAE 分析软件航空航天

典型案例培训教程

一、CAE技术概述与航空航天应用背景

1.1 CAE技术发展历程与核心原理

CAE（计算机辅助工程）技术起源于20世纪50年代末，其核心是以有限元法为数学基础的数值仿真。随着计算机硬件性能的飞跃，该方法能够将复杂连续体离散为有限个单元，通过求解节点位移近似真实物理场。1966年NASA主持开发了世界上第一款大型有限元程序NASTRAN，专门用于解决航空航天工业对结构分析的迫切需求，开创了CAE商业化应用先河^[1]。CAE软件按功能分为通用型（如ANSYS、ABAQUS）和专用型（如Fluent专注流体力学、Adams专注多体动力学）。通用型软件框架开放、求解器覆盖面广，适合跨学科综合分析；专用型软件则在特定领域内深度优化算法，计算效率与精度更高。核心技术涵盖有限元分析、多体动力学、计算流体动力学、多物理场耦合仿真和优化设计^[2]。

CAE仿真分析标准流程通常包含前处理、求解和后处理三大核心阶段，前处理决定了模型的几何精度与网格质量，求解阶段承担核心计算任务，后处理则负责结果的可视化与工程解读，具体步骤如下：

1. 几何建模与简化：导入CAD模型，去除微小特征并抽取中面，以降低计算规模同时保留关键力学特征。

2. 网格划分：根据结构特征选择四面体或六面体单元进行离散，并在应力梯度大的区域进行局部加密。

3. 材料与边界设定：赋予本构模型，施加载荷与约束条件，确保仿真环境真实反映实际工况。

4. 求解计算：调用隐式或显式求解器进行矩阵方程求解。

5. 结果评估：提取应力应变云图及位移数据，验证收敛性。

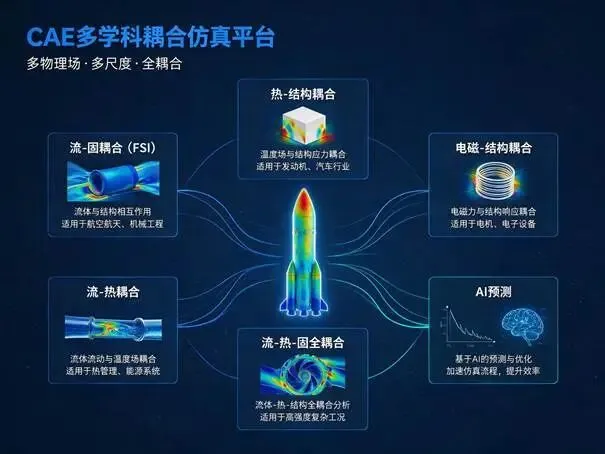

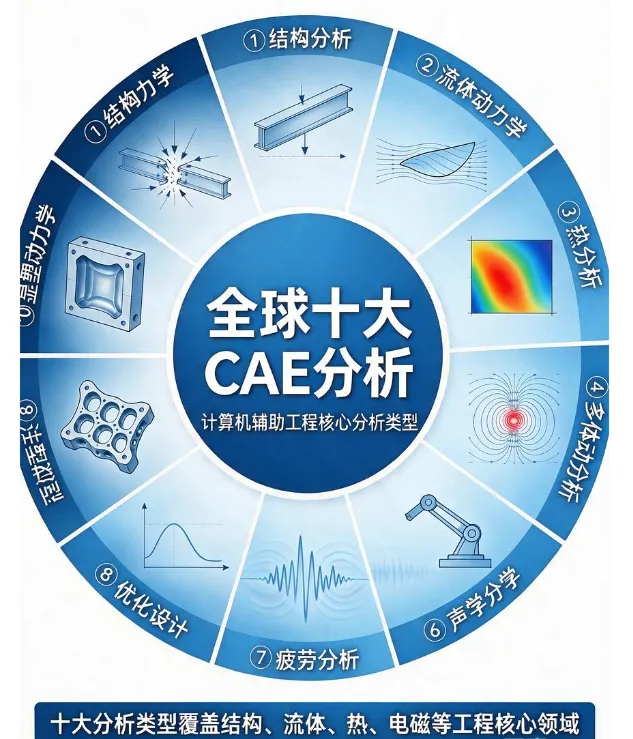

图1 CAE多物理场仿真概念示意

1.2 CAE在航空航天领域的战略地位

根据2024年最新市场数据，航空航天行业CAE使用覆盖率高达92.5%，年均仿真次数达180次，充分体现出该领域对仿真验证环节的高度依赖。从整体市场格局来看，汽车行业以29.4%的市场占比位居首位，航空航天行业紧随其后，占比达24.7%，两大行业合计占据超过半数的市场份额^[3]。全球CAE软件市场呈现高度集中态势，基本被德国西门子、美国ANSYS、法国达索系统等国际巨头垄断。其中，ANSYS和达索两家凭借在多物理场耦合及前后处理技术方面的深厚积累，合计占据主要市场份额，形成了较高的行业壁垒。2023年全球工业仿真CAE软件市场规模约7690.7百万美元，随着制造业数字化转型加速，预计到2030年将达22970百万美元^[4]。

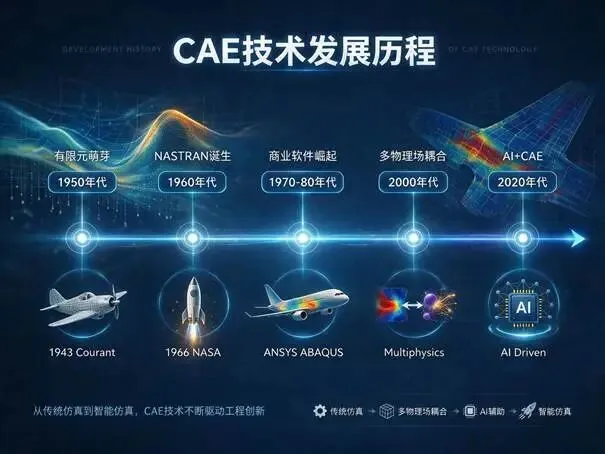

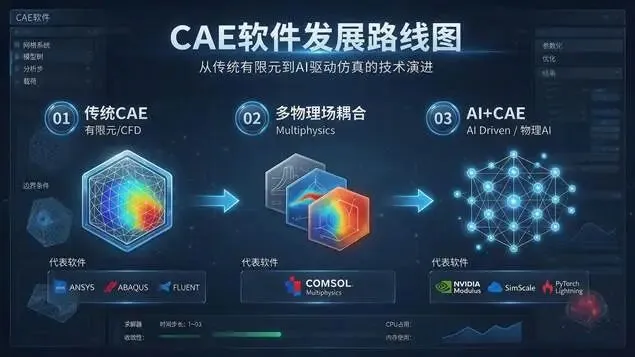

图2 CAE技术发展历程

表1 CAE软件在航空航天行业的应用渗透率

图3 航空航天CAE应用全景

资料来源：zmfea.com^[3]

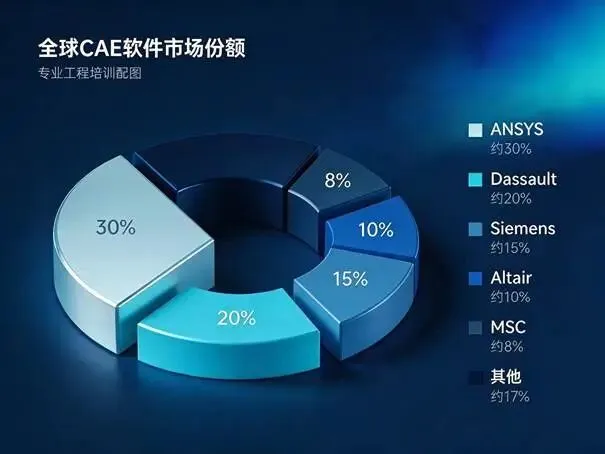

图4 全球CAE软件市场份额分布

CAE在航空航天领域的核心应用涵盖多个关键环节，具体包括：结构分析与优化（针对机身与翼面的应力应变变形进行精确评估）、流体动力学模拟（分析复杂气动特性以优化飞行器外形设计）、热分析（评估发动机燃烧室及高超声速飞行器表面的极端温度环境）、非线性动力学模拟（模拟鸟击、坠撞等冲击碰撞场景），以及多物理场耦合仿真等^[5]。

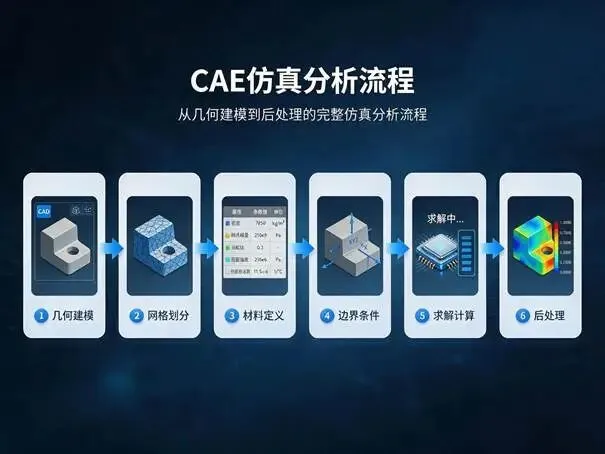

图5 CAE仿真分析标准流程

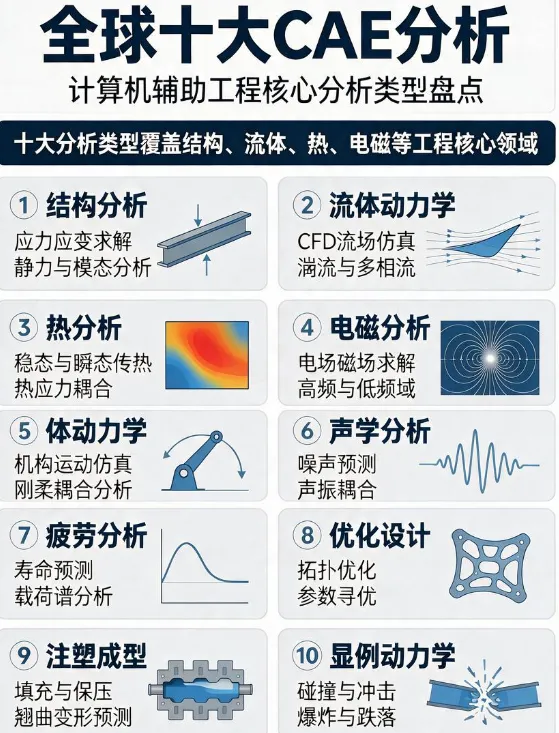

1.3 全球十大CAE分析软件概览

表2 全球十大CAE分析软件概览

图6 航空航天飞行器CAE仿真场景

资料来源：百度百家号^[1]；blog.csdn.net^[2]

二、ANSYS：机翼结构静力学分析与发动机涡轮叶片热-结构耦合分析

2.1 ANSYS 软件功能特点

ANSYS 是全球市场份额最大的通用有限元软件，在航空航天、汽车制造及能源等工业领域拥有广泛的用户基础。它最初以经典 ANSYS（APDL）版本闻名，采用命令流驱动，工程师通过编写脚本精确控制建模与求解全过程。Workbench 平台推出后，构建起包含结构、流体、电磁等多物理场的协同仿真环境，通过拖拽式项目流程图实现模块间的数据自动传递，大幅降低了多学科耦合分析的操作门槛。平台还内置 Material Designer 简化复杂材料建模，支持复合材料、多孔介质等非均质材料的参数化定义^[6]。

ANSYS 求解器系统包含隐式求解（Sparse Solver 适合中小型模型、PCG Solver 适合大型结构）和显式求解（适合高速动力学/冲击问题，时间步长微秒级），支持线性静力学、非线性分析、动力学响应等 20 余种算法^[6]。其中非线性分析涵盖几何大变形、材料塑性及接触状态变化等复杂工况，能够准确模拟结构在极端载荷下的真实力学行为。

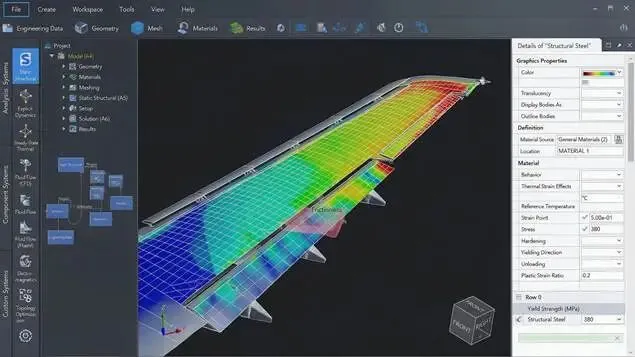

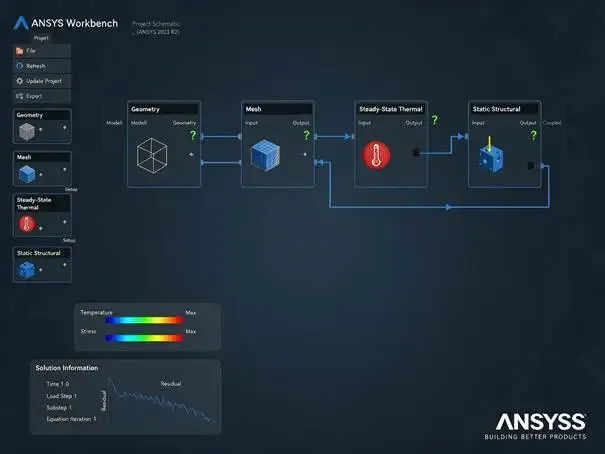

图7 ANSYS Workbench主界面

表3 ANSYS Workbench 主要分析模块

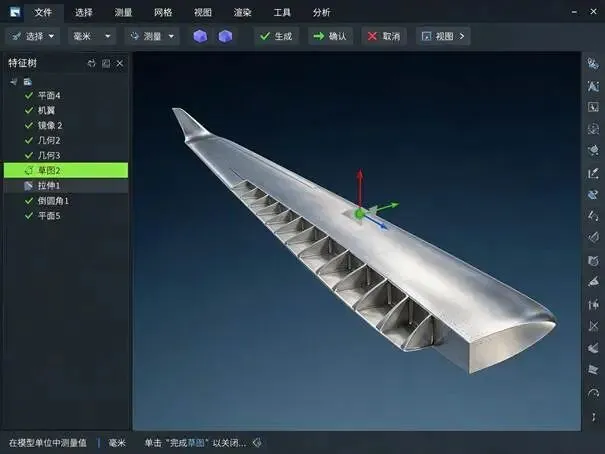

图8 ANSYS SpaceClaim机翼几何建模

资料来源：maimai.cn^[6]

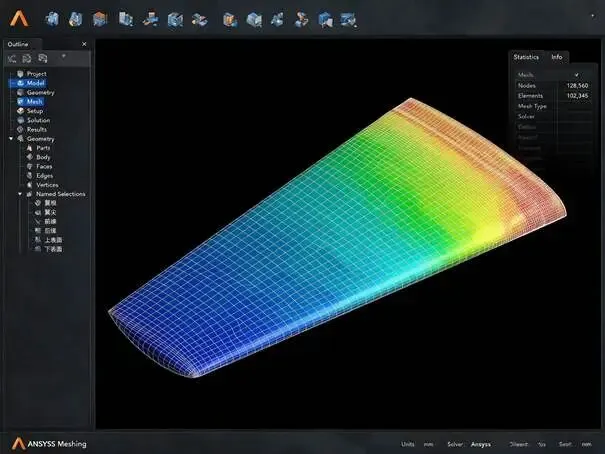

图9 机翼有限元网格划分

2.2 案例一：飞机机翼结构静力学分析

机翼作为飞机的核心承力结构，在飞行过程中需持续承受复杂的气动载荷、惯性载荷以及内部燃油重量等多种载荷的叠加作用，其结构完整性直接关系到飞行安全。本案例依托 ANSYS Workbench 中的Static Structural 静力学分析模块，针对机翼建立精细化有限元模型，真实模拟巡航载荷工况下的应力分布特征与总体变形情况，进而定量评估结构强度安全裕度^[7]。

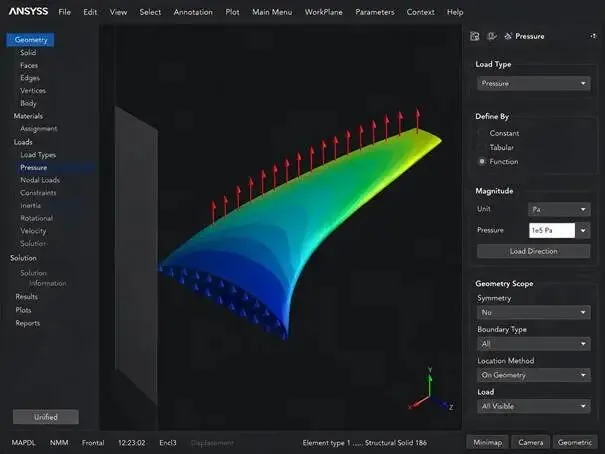

图10 机翼边界条件与载荷设置

表4 机翼静力分析流程

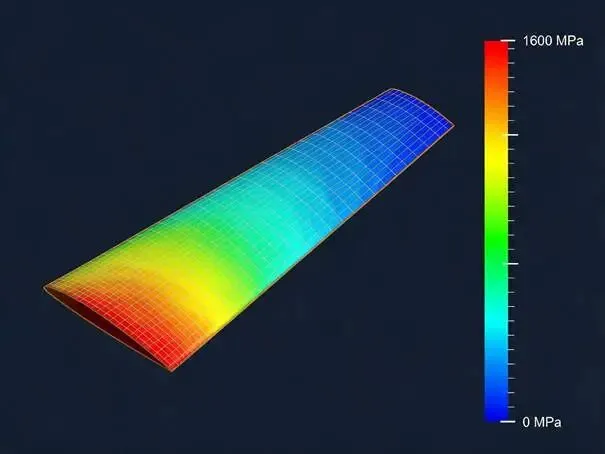

图11 机翼等效应力云图

资料来源：作者整理

关键材料参数：铝合金 7075-T6，弹性模量71.7 GPa，泊松比0.33^[7]。

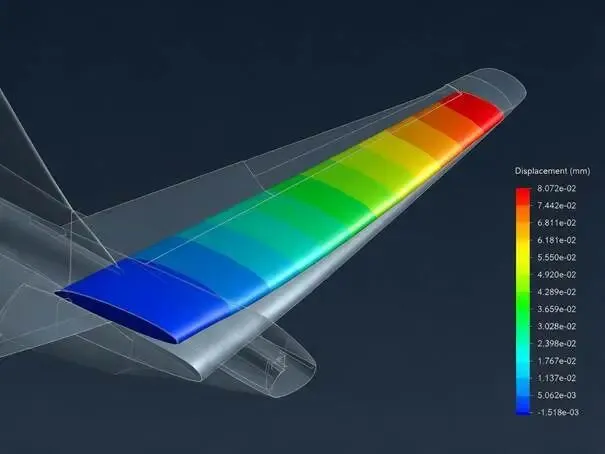

图12 机翼总变形云图

上述参数为后续有限元求解提供了可靠的物理基础，确保仿真结果能够真实反映机翼在服役环境下的力学响应特征。

2.3 案例二：航空发动机涡轮叶片热-结构耦合分析

涡轮叶片作为航空发动机的核心热端部件，其工作温度可达1000°C以上，服役中需同时承受高速旋转带来的巨大离心力、温度梯度产生的热应力以及燃气流道中的气动载荷。本案例使用 ANSYS 的 Thermal-Structural 耦合分析，先求解温度场分布再计算热应力，评估叶片在极端工况下的结构完整性^[8]。

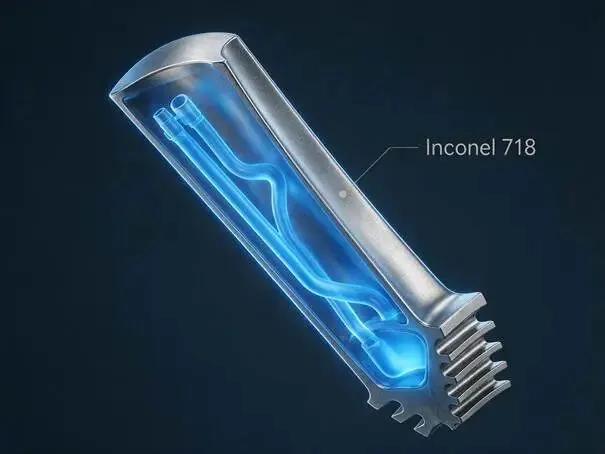

图13 涡轮叶片几何模型与冷却通道

表5 涡轮叶片热-结构耦合关键参数

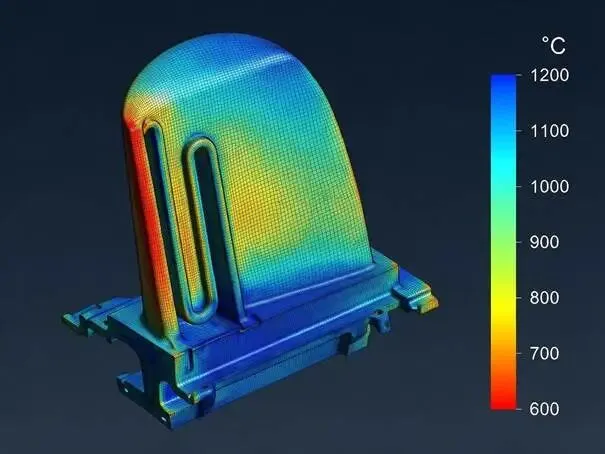

图14 涡轮叶片温度场云图

资料来源：作者整理

通过顺序耦合求解，先获得叶片温度场分布，随后将温度梯度作为体载荷导入结构静力学分析，计算离心力与热应力共同作用下的等效应力^[8]。该方法能够准确捕捉叶身与冷却通道交界处的应力集中现象，为叶片疲劳寿命预测提供可靠依据。

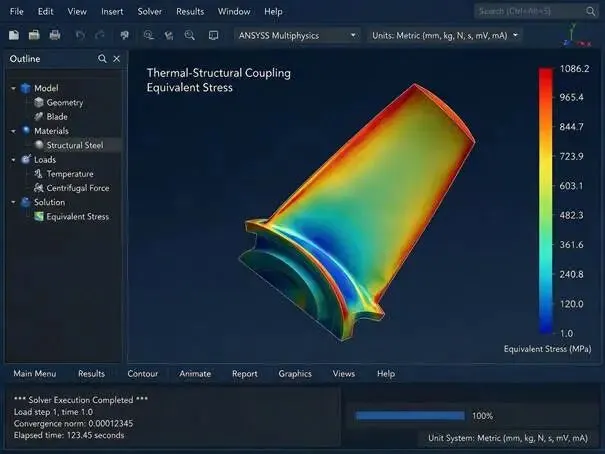

图15 涡轮叶片热-结构耦合应力云图

图16 ANSYS热-结构耦合分析流程

三、ABAQUS：复合材料层合板冲击损伤分析与起落架落震仿真

3.1 ABAQUS软件功能特点

ABAQUS是国际主流非线性有限元分析软件，采用双求解器架构：Standard（隐式求解器，适合静态/准静态问题，使用Newton-Raphson算法解决接触非线性，通过迭代收敛平衡内力与外力）和Explicit（显式求解器，适合高速动力学/冲击问题，时间步长小可捕捉瞬时细节，基于中心差分法无需迭代即可高效推进）^[9]。在航空航天领域，ABAQUS广泛应用于机身蒙皮增压减压循环应力分析、复合材料结构分析等。工程师通过ABAQUS建立1:1精细化有限元模型，模拟起飞、巡航、降落全流程载荷变化，精准定位应力集中区域^[10]。

表6 ABAQUS Standard与Explicit求解器对比

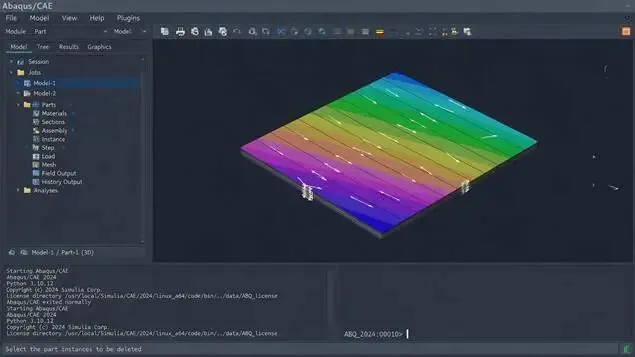

图17 ABAQUS/CAE主界面

资料来源：百度百家号^[9]

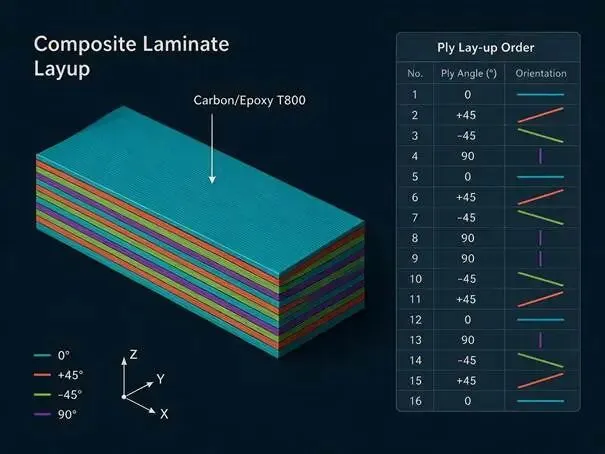

图18 复合材料层合板铺层结构

上述双求解器架构使ABAQUS能够灵活应对从准静态到瞬态动力学的多物理场仿真需求。在复合材料层合板分析中，软件支持逐层定义铺层角度与材料属性，可精确预测层间剪切应力与脱层损伤演化，为飞行器轻量化设计提供可靠依据。

3.2 案例一：复合材料层合板低速冲击损伤分析

以T800级碳纤维/环氧树脂复合材料为对象，层合板在制造和使用中可能遭受工具跌落等低速冲击，极易产生肉眼不可见的内部分层损伤。使用ABAQUS/Explicit模拟冲击过程，预测分层损伤面积和位置^[11]。

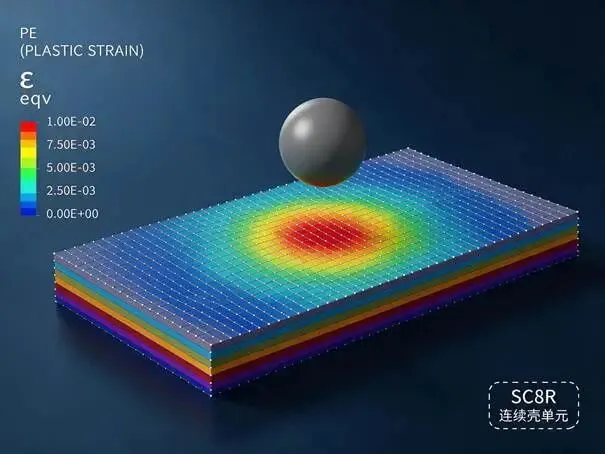

图19 层合板冲击有限元模型

建模方法与关键参数：本构模型采用连续壳单元SC8R配合Hashin失效准则，层间界面使用Cohesive单元模拟分层起始与扩展，冲击能量约5-20J（工具跌落典型工况），需定义纤维断裂、基体开裂、分层三种失效模式^[11]。

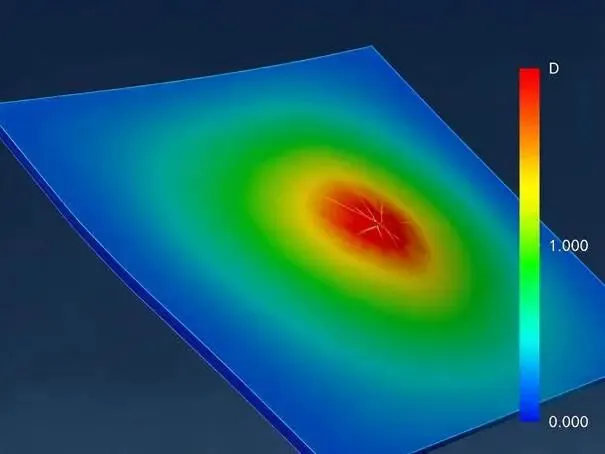

图20 层合板冲击分层损伤云图

分析流程：

1. 创建铺层截面，定义各单层材料方向角与厚度。

2. 建立层间Cohesive行为，设定损伤起始与演化准则。

3. 施加冲击体初速度与质量点，设定通用接触。

4. 提交Explicit分析步求解。

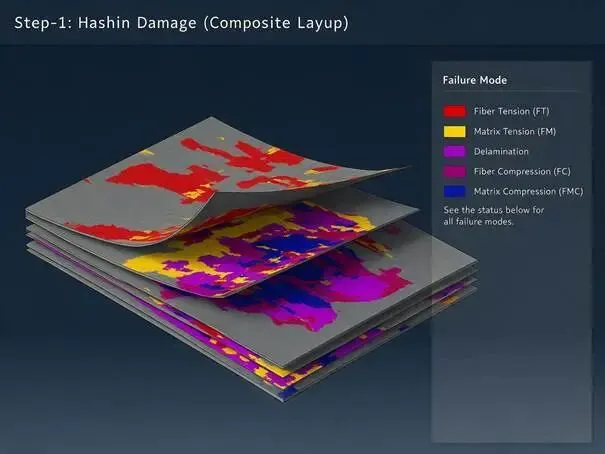

图21 Hashin失效准则损伤分布

结果解读：通过损伤云图可清晰观察到冲击区域基体开裂与纤维断裂分布。Cohesive单元的损伤变量（CSDMG）直观反映了层间分层损伤的面积与形貌，为航空复合材料结构的损伤容限评估提供量化依据。

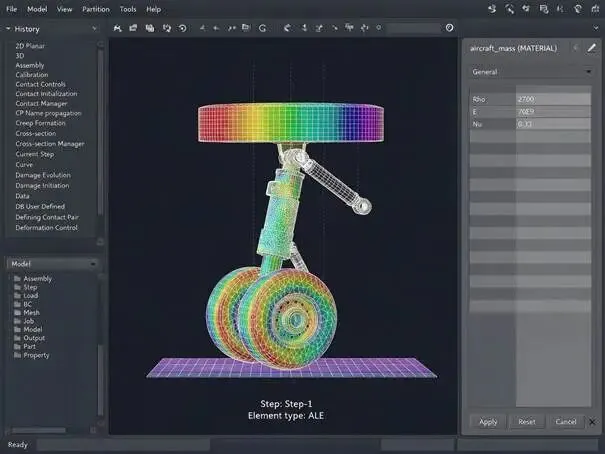

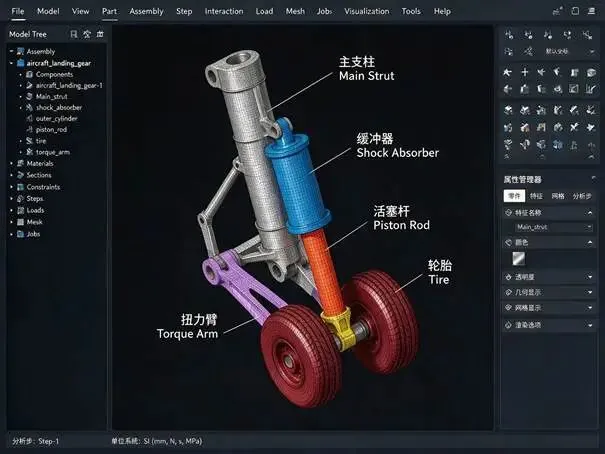

图22 起落架ABAQUS装配模型

3.3 案例二：飞机起落架落震动力学仿真

起落架是飞机着陆时吸收冲击能量的关键部件，需在有限行程内将巨大的着陆动能转化为缓冲器内功并加以耗散，以保护机体结构安全。使用ABAQUS/Explicit模拟飞机着陆冲击过程，评估缓冲器行程、过载系数和结构强度^[12]。该显式动力学方法能够准确捕捉瞬态大变形与高度非线性接触行为，为起落架缓冲性能评估提供可靠手段。

图23 起落架落震有限元模型

建模方法与关键参数：着陆下沉速度约3m/s、缓冲器初始充气压力、油孔阻尼特性、轮胎动态刚度。上述参数共同决定了能量吸收效率与回弹抑制能力。通过显式动力学求解缓冲器轴力-行程曲线，验证最大过载是否满足设计要求（通常小于着陆设计极限载荷），优化缓冲器参数^[12]。建模时还需考虑各部件间的摩擦系数及初始装配预紧力，以确保仿真边界条件贴近真实着陆工况。

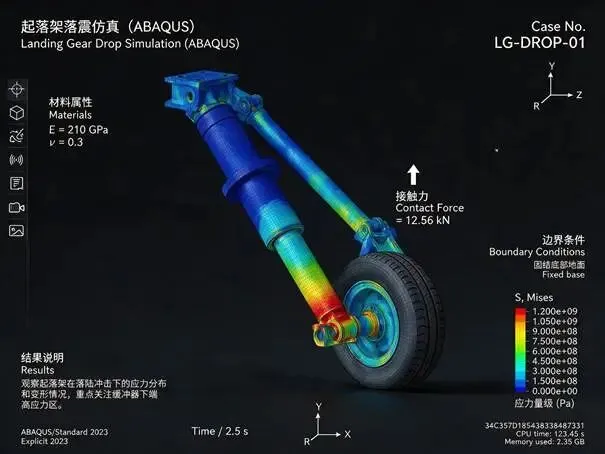

图24 起落架落震变形应力云图

分析流程：

1. 建立缓冲器活塞与外筒的装配体，定义轴对称运动约束，确保活塞在压缩行程中仅沿轴向平移而不发生侧向偏转。

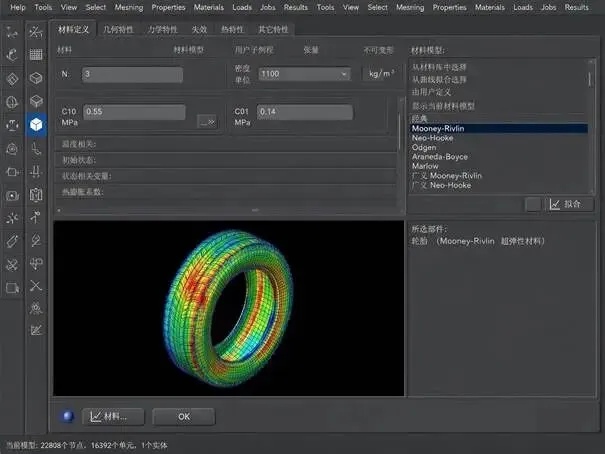

2. 引入轮胎超弹性材料模型与地面接触属性，采用Mooney-Rivlin本构关系描述轮胎大变形行为，并设定合适的地面摩擦系数。

3. 采用Connector单元模拟空气弹簧与油液阻尼的耦合力学行为，通过定义非线性力-位移关系反映气体的多变压缩过程及油液流经阻尼孔时的节流效应。

4. 施加等效机体质量与下沉速度，进行显式动力学计算，同时设置适当的质量缩放系数以提高计算效率而不影响动态精度。

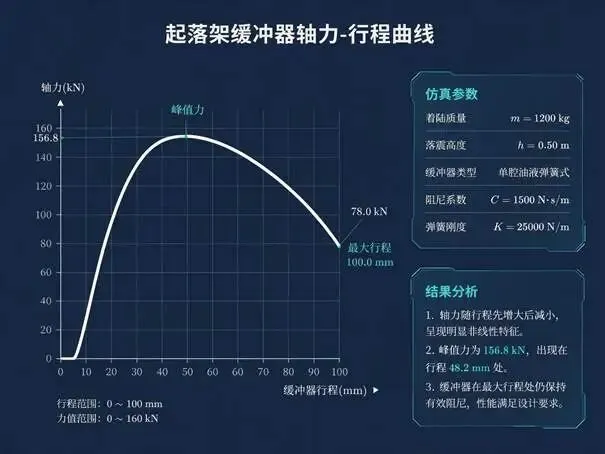

图25 缓冲器轴力-行程特性曲线

结果解读：仿真输出缓冲器轴力-行程特性曲线，曲线呈现明显的滞回特征，证实了缓冲器在压缩与反弹过程中的能量耗散效果。通过提取机体重心处的加速度时程曲线，确认最大过载系数满足设计规范，有效指导了起落架缓冲器油孔尺寸的优化设计。

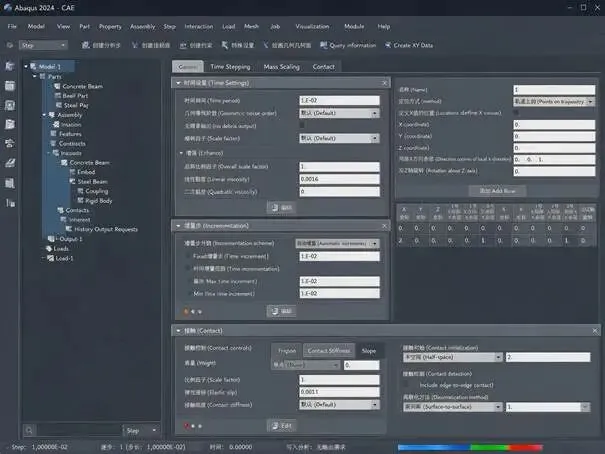

图26 ABAQUS/Explicit分析步设置

四、MSC Nastran/Patran：卫星模态分析与火箭整流罩分离仿真

4.1 MSC Nastran/Patran软件功能特点

MSC Nastran是美国NASA于1966年主持开发的结构分析系统，源自1969年正式发布的COSMIC Nastran版本，是CAE仿真软件的起点^[13]。作为最早的大型通用有限元程序之一，它奠定了现代数值仿真技术的基础，经过数十年持续迭代，其数值算法的稳定性与求解精度已得到充分验证。MSC Nastran涵盖线性静力学、非线性分析、动力学响应等核心模块，支持多级超单元分析和分布式并行计算，能够高效处理超大规模有限元模型，其计算结果长期被工业界视为校核其他软件精度的基准^[13]。

该软件结构动力学功能包含模态分析、瞬态响应、频率响应等20余种求解算法，可精确预测复杂结构在各类动态载荷下的振动特性。配合前后处理器Patran，支持材料非线性建模及复合材料层间失效分析，具备热-力耦合等跨学科仿真能力，广泛应用于航空航天、汽车制造等领域^[13]。

表7 MSC Nastran主要分析序列(SOL)

图27 MSC Patran主界面

资料来源：lingyunzhiqing.com^[13]

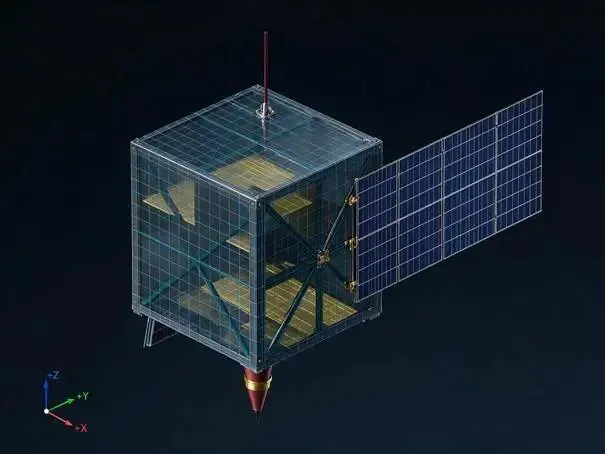

图28 卫星结构有限元模型

4.2 案例1：卫星结构模态分析

卫星在发射阶段需承受火箭发动机点火启动、级间分离以及气动噪声等复杂工况引起的宽带随机振动，若结构固有频率与激励频率重合将引发共振，导致过大的动态载荷放大，甚至造成结构疲劳或失效^[14]。因此，在结构设计初期必须进行严格的模态分析，确保固有频率避开火箭主要激励频带。本案例使用MSC Nastran的SOL 103实特征值分析模块，计算卫星整体结构的固有频率和振型，为后续的随机振动响应分析和结构优化提供基础数据^[14]。

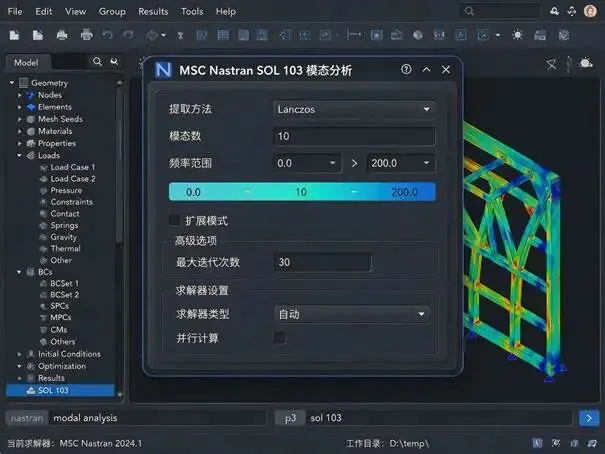

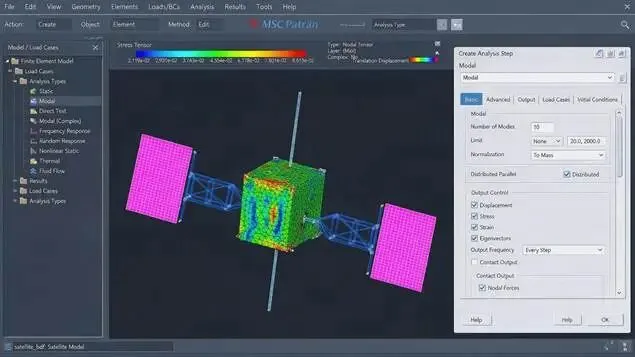

图29 Nastran模态分析参数设置

建模方法与关键参数：采用Lanczos特征值提取法，该方法具有求解效率高、数值稳定性好等优点，适合处理大规模自由度的复杂航天器结构^[14]。约束条件模拟卫星与火箭适配器的连接界面，通过对适配器法兰螺栓孔处进行六个自由度的全固定约束，准确反映发射阶段的实际边界状态^[14]。要求一阶固有频率通常大于25Hz，以避开火箭主要激励频带，同时防止与卫星内部电子设备的局部共振产生耦合^[14]。

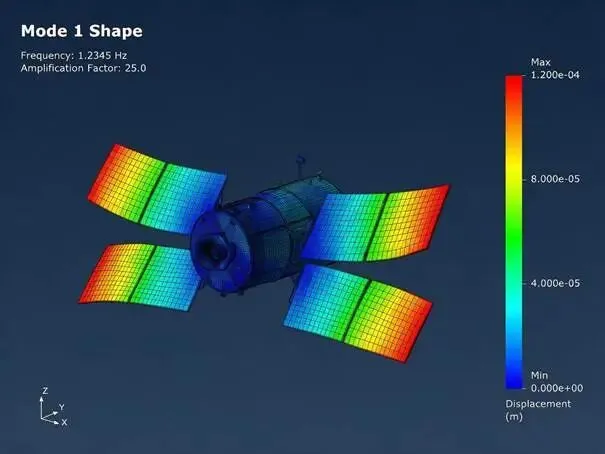

图30 卫星一阶模态振型

分析流程：

1. 在Patran中导入卫星几何模型，划分六面体与四面体混合网格，对关键传力路径区域进行网格加密。

2. 定义蜂窝夹层结构材料属性与复合材料铺层参数，确保面板与芯材力学性能准确映射。

3. 施加适配器连接界面固定约束。

4. 提交SOL 103求解器提取前10阶模态特征值。

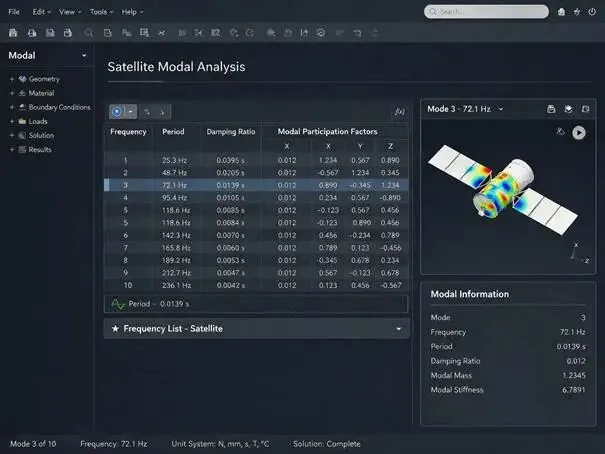

图31 卫星前10阶固有频率

结果解读：通过Patran后处理显示振型动画，识别结构薄弱环节并指导加强筋布局优化^[14]。计算结果显示卫星一阶模态频率为28.5Hz，满足大于25Hz的设计要求，整体刚度分配合理。

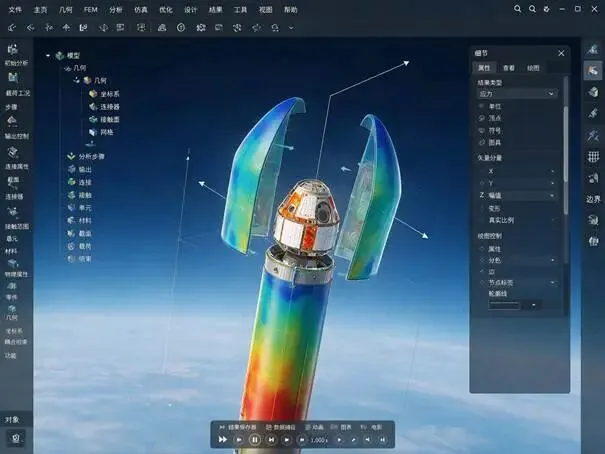

图32 火箭整流罩分离仿真场景

4.3 案例2：火箭整流罩分离动力学仿真

整流罩在飞行中保护卫星，入轨后需通过弹簧或火工品推力分离抛掷^[15]。本案例使用MSC Nastran的非线性瞬态动力学分析（SOL 400）模拟分离过程，验证分离姿态、速度和与箭体/卫星的间隙安全^[15]。

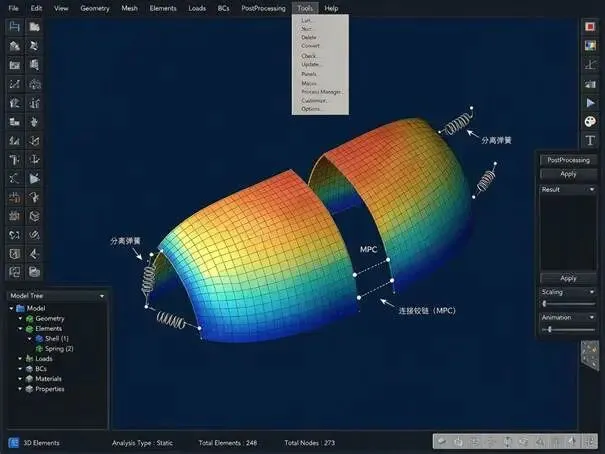

图33 整流罩分离有限元模型

建模方法与关键参数：分离弹簧推力曲线、整流罩质量特性（质心位置、转动惯量）、气动干扰力为分析关键输入^[15]。通过瞬态动力学求解分离后整流罩的运动轨迹和角速度，验证最小间隙是否满足安全要求（通常要求大于200mm），确保分离过程不碰撞卫星^[15]。

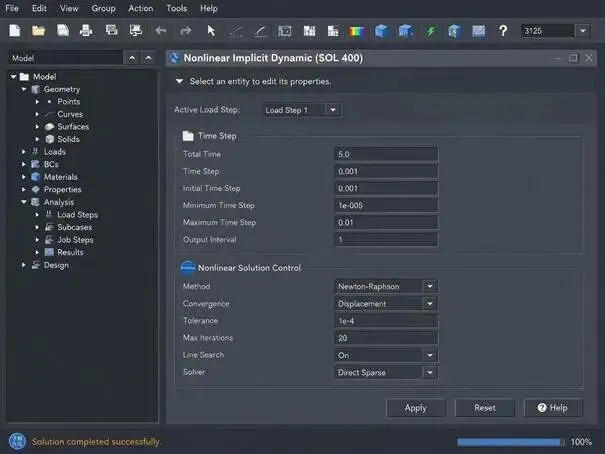

图34 Nastran SOL 400分析参数设置

分析流程：

1. 建立整流罩柔性体模型与卫星刚性体模型。

2. 定义弹簧作动器推力时间历程曲线与铰链释放机构。

3. 施加入轨段气动干扰压力载荷。

4. 提交SOL 400进行隐式时间积分求解。

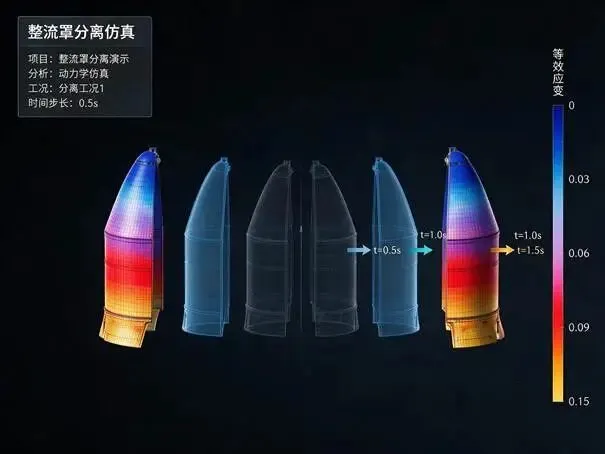

图35 整流罩分离运动轨迹

结果解读：仿真输出整流罩分离运动轨迹与间隙监测曲线。分离后整流罩质心运动轨迹平滑发散，最小分离间隙达到215mm，满足大于200mm的安全指标要求。

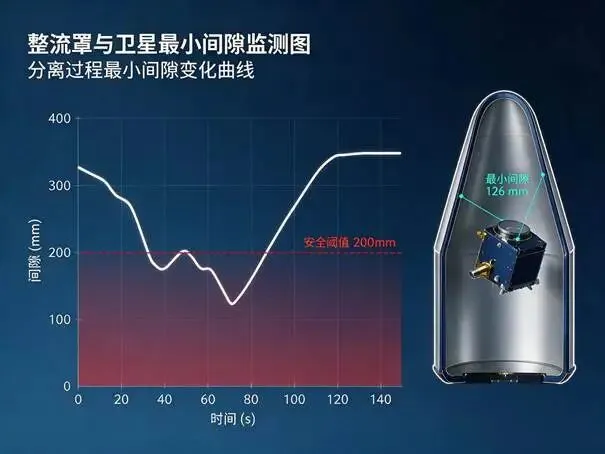

图36 整流罩分离间隙监测曲线

五、LS-DYNA：鸟撞飞机风挡仿真与航空发动机叶片包容性分析

5.1 LS-DYNA软件功能特点

LS-DYNA是国际通用的显式动力学分析程序，作为瞬态冲击模拟的行业标准，支持140余种材料本构模型和50多种接触算法。在军工领域广泛应用于弹道侵彻过程模拟、战斗部爆炸效应分析、装甲防护系统优化和航天器坠毁安全性评估^[16]。

LS-DYNA采用显式时间积分中心差分法，适合求解高速碰撞、爆炸、成型等高度非线性瞬态动力学问题。其时间步长由最小单元特征长度和材料波速共同决定，通常在微秒量级^[16]。

表8 LS-DYNA常用材料本构模型

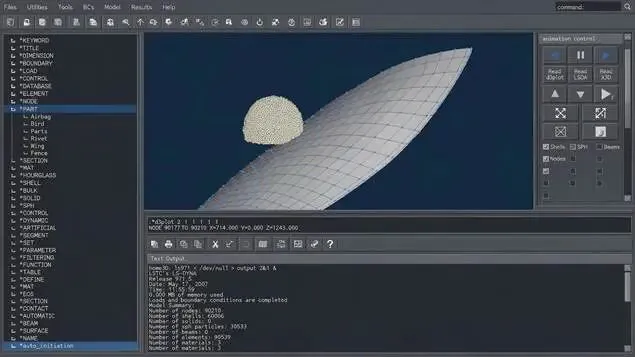

图37 LS-PrePost主界面

资料来源：sdju.edu.cn^[16]

图38 风挡鸟撞有限元模型

该程序在航空航天领域尤其适用于鸟撞、叶片包容性等高速冲击场景的精细化仿真，能够准确捕捉结构在大变形、应变率效应及材料失效等复杂物理过程下的动态响应特性，为关键部件的抗冲击设计提供可靠的数据支撑与验证依据^[16]。

5.2 案例一：鸟撞飞机风挡冲击仿真

飞机在飞行中可能遭遇鸟撞，风挡需承受高速鸟体冲击保证飞行安全。使用LS-DYNA模拟1.8kg鸟体以150m/s速度撞击风挡的过程，评估风挡是否发生穿透或碎裂^[17]。

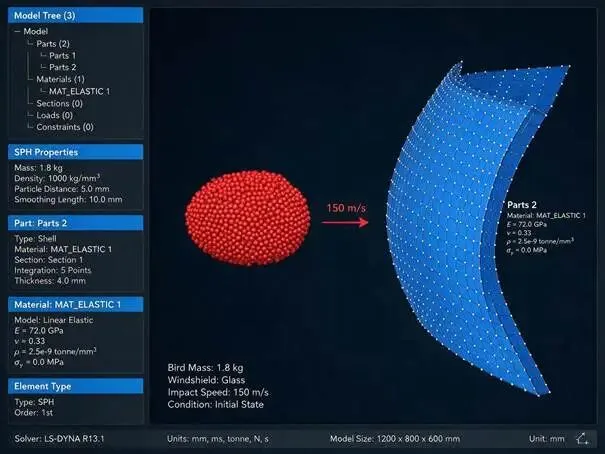

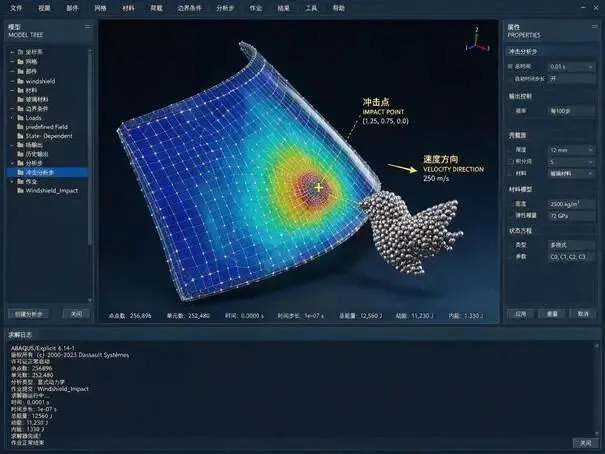

图39 鸟撞仿真初始构型

鸟体采用SPH（光滑粒子流体动力学）方法模拟流体样行为，风挡玻璃采用Johnson-Holmquist脆性材料本构模型（JH-2）模拟损伤累积与碎裂，定义材料参数包括屈服强度、断裂韧性和应变率效应。接触算法采用面面接触（ASTS）^[17]。

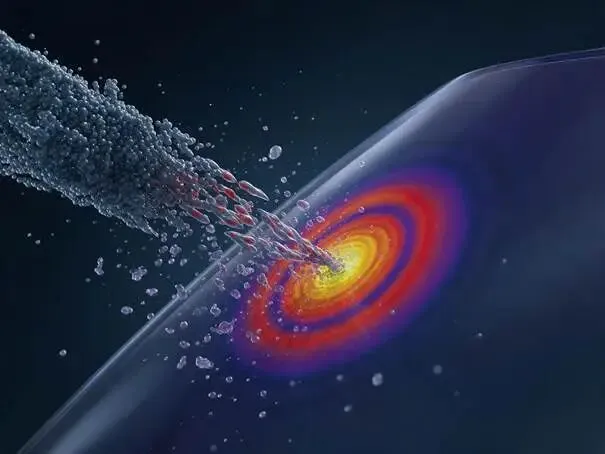

图40 鸟撞冲击过程应力传播

分析流程包含：建立风挡与鸟体有限元模型、设置材料本构与状态方程、定义接触与边界条件、求解冲击动力学方程、输出应力与损伤结果。

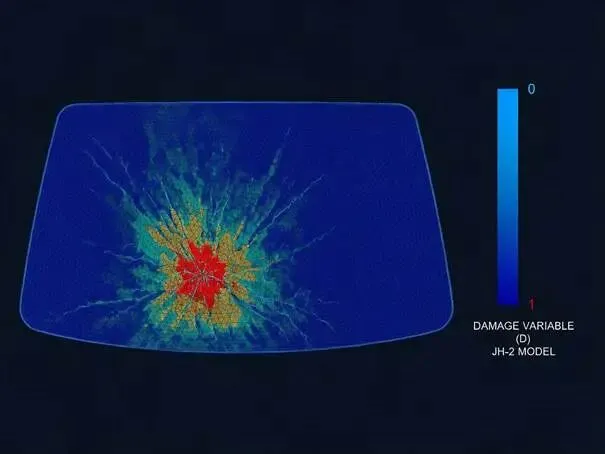

图41 风挡玻璃损伤分布云图

结果解读：鸟体撞击后发生碎裂呈现流体样飞溅，风挡玻璃产生应力波传播。最大应力集中于撞击中心区域，玻璃表面出现裂纹扩展但未发生穿透，满足抗鸟撞设计要求。

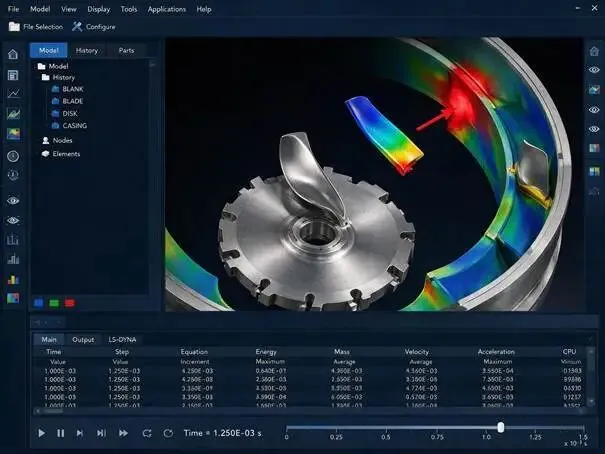

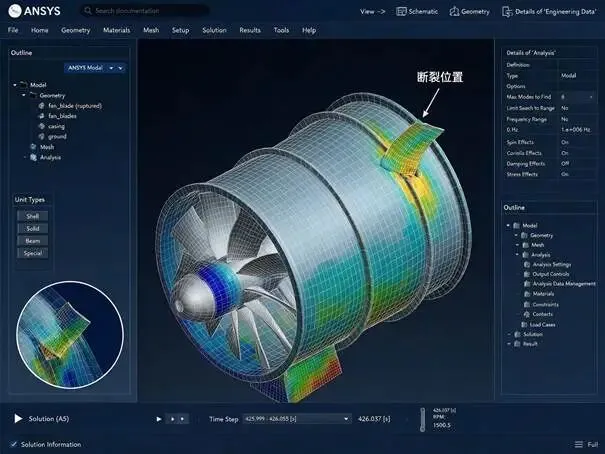

图42 叶片包容性分析有限元模型

5.3 案例二：航空发动机叶片包容性分析

发动机风扇叶片在极端工况下发生断裂后，高能碎片可能以极高速度飞出，此时机匣必须发挥终极包容作用，防止碎片穿透机匣危及飞机安全。使用LS-DYNA显式动力学软件模拟断裂叶片在高速旋转下撞击机匣的过程，验证机匣包容能力^[18]。

图43 断裂叶片飞出轨迹

关键参数：叶片转速约3000-5000rpm、断裂叶片质量约0.5-2kg、机匣材料为钛合金或复合材料缠绕结构。通过模拟碎片与机匣的接触冲击，计算机匣变形量和是否穿透，验证包容性设计满足FAA法规要求^[18]。

分析流程包含：建立叶片-机匣装配体模型、施加旋转预载荷与离心力、触发叶片断裂并释放碎片、定义叶片-机匣动态接触、求解冲击穿透过程。在建模阶段需准确反映叶片根部榫连接与机匣壁厚的真实几何特征，并引入Johnson-Cook本构模型以刻画材料在高应变率下的动态屈服与断裂行为。旋转预载荷的施加使叶片产生初始离心应力场，为后续断裂触发提供物理一致的初始状态。

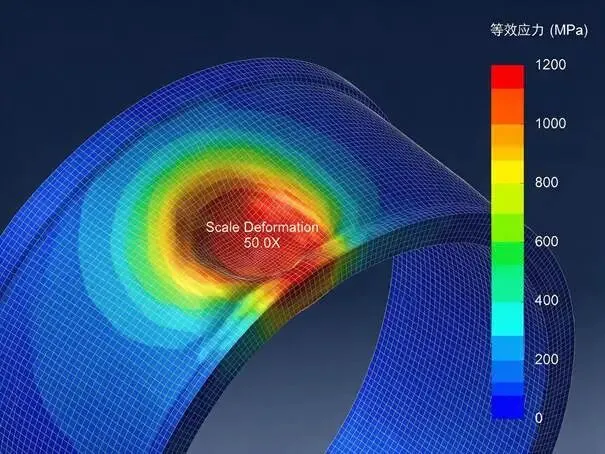

图44 机匣受冲击变形应力云图

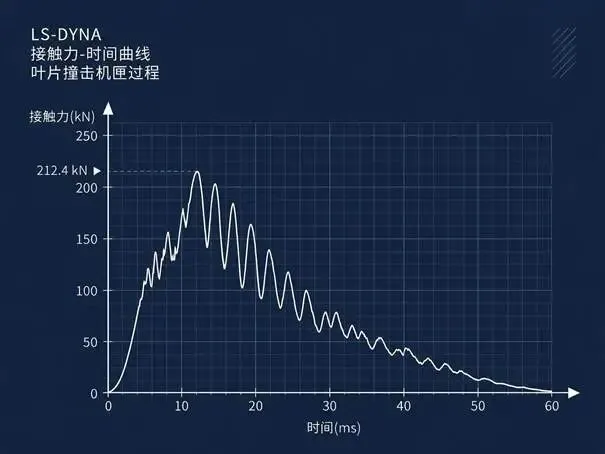

图45 叶片-机匣接触力时程曲线

结果解读：断裂叶片以高速撞击机匣内壁，机匣局部产生大变形并吸收冲击动能。接触力峰值出现在撞击初始阶段，机匣未发生穿透，碎片被有效包容在机匣内部，验证了结构安全性。

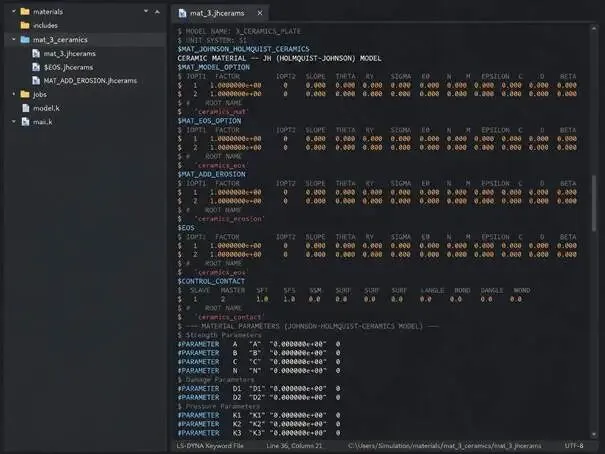

图46 LS-DYNA材料关键字定义

六、ANSYS Fluent：飞机外流场气动特性分析与发动机燃烧室CFD仿真

6.1 ANSYS Fluent软件功能特点

ANSYS Fluent是基于有限体积法的通用计算流体力学（CFD）软件，支持从不可压到高速可压缩流动的全速域模拟，内置多种湍流模型和丰富的物理模型（多相流、燃烧、辐射、动网格）^[19]。

Fluent在航空航天领域广泛应用于飞机机翼气动特性模拟、整机空气动力学特性模拟、大迎角流动分离与涡系分析等，可通过结合风洞数据显著提升飞行器气动效率^[20]。

表9 ANSYS Fluent常用湍流模型对比

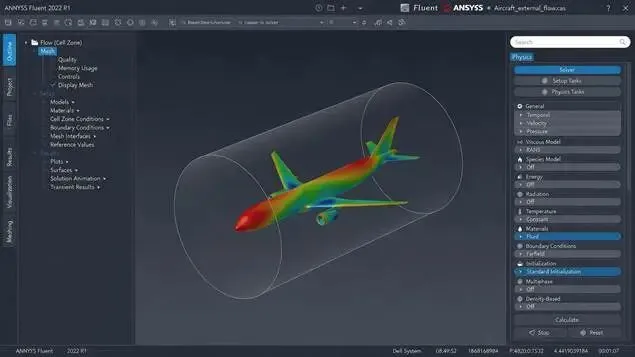

图47 ANSYS Fluent主界面

资料来源：百度百家号^[19]

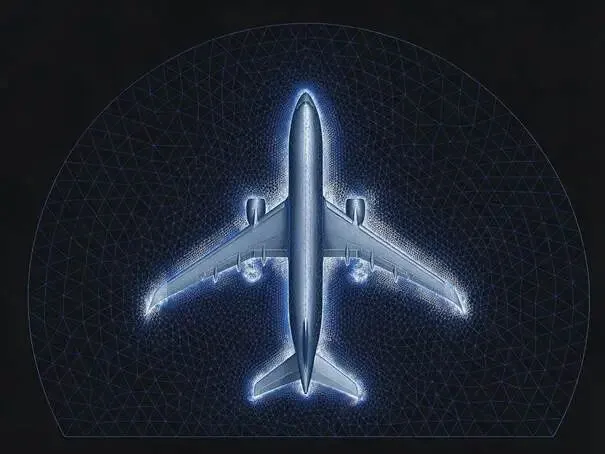

图48 飞机外流场计算网格

上述网格与界面为外流场高精度求解提供了关键支撑。

6.2 案例一：飞机外流场气动特性分析

问题描述：建立飞机整机三维CFD模型，模拟巡航状态下的外流场，计算升力系数、阻力系数和升阻比，评估气动效率并优化外形设计^[20]。

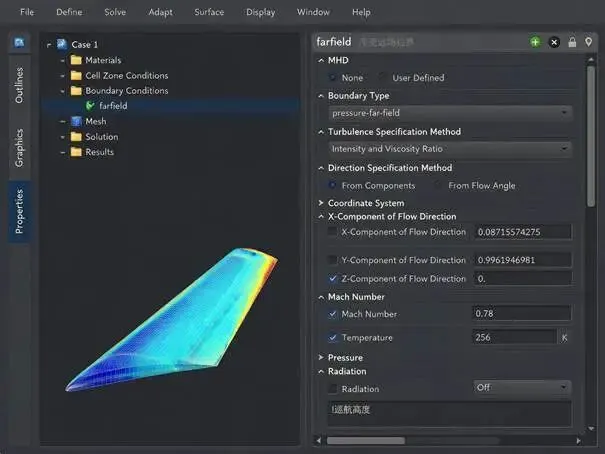

图49 Fluent远场边界条件设置

建模方法与关键参数：计算域取飞机尺寸10倍以上远场边界，网格采用混合网格（边界层棱柱网格+远场四面体），y+值控制在1左右（壁面函数法可放宽至30-300）。湍流模型选用k-ω SST，来流马赫数0.78（典型巡航），攻角2°-4°^[20]。

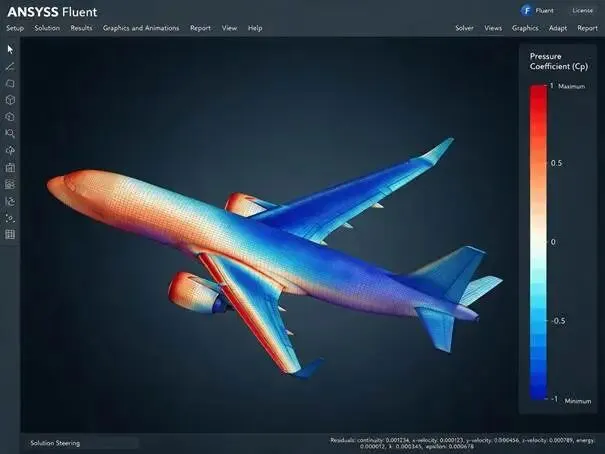

图50 飞机表面压力系数分布

分析流程：

1. 导入几何模型，建立远场计算域并切除流体域。

2. 生成边界层棱柱网格与远场四面体网格，检查y+值。

3. 设定压力远场边界条件，输入马赫数与攻角参数。

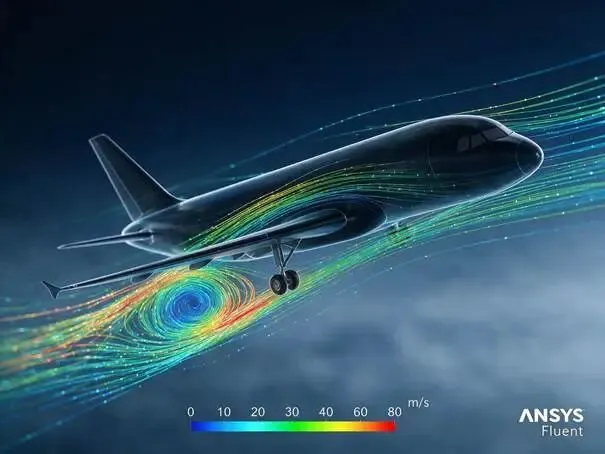

图51 飞机对称面气流流线

4. 采用k-ω SST模型进行定常求解，监控升阻力系数收敛曲线。

结果解读：通过飞机表面压力系数分布评估局部流动分离情况，结合对称面气流流线验证流场附着特性。计算所得升阻比直接反映巡航气动效率，为机翼与机身外形减阻优化提供量化依据。

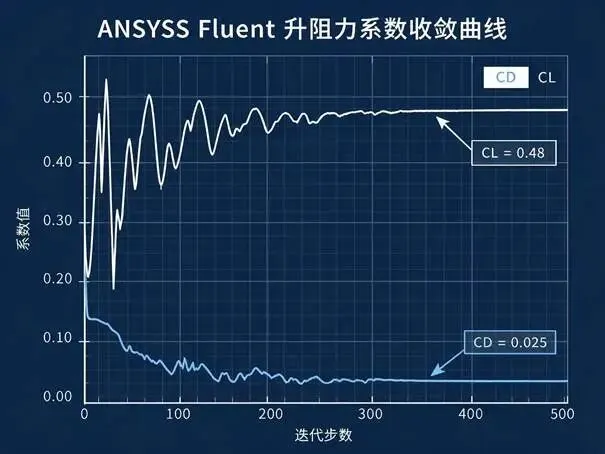

图52 升阻力系数收敛曲线

6.3 案例二：航空发动机燃烧室CFD仿真

问题描述：燃烧室需在有限空间内完成燃料雾化、蒸发、混合与燃烧。使用Fluent的化学反应和喷雾模型模拟燃烧过程，优化燃油浓度场分布和温度场均匀性^[21]。

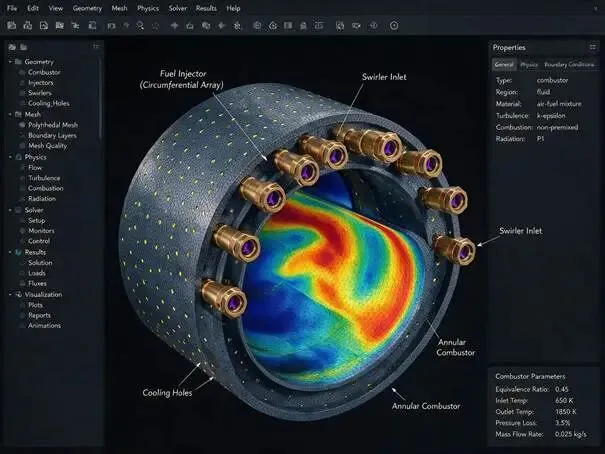

图53 燃烧室CFD几何模型

建模方法与关键参数：采用非预混燃烧模型或PDF层流火焰面模型，湍流-化学反应相互作用用EDC或火焰面生成流形FGM方法。喷雾模拟用离散相模型DPM，定义喷嘴雾化锥角和液滴粒径分布。出口温度分布OTDF（Pattern Factor）是关键指标，要求控制在0.15-0.25以内^[21]。

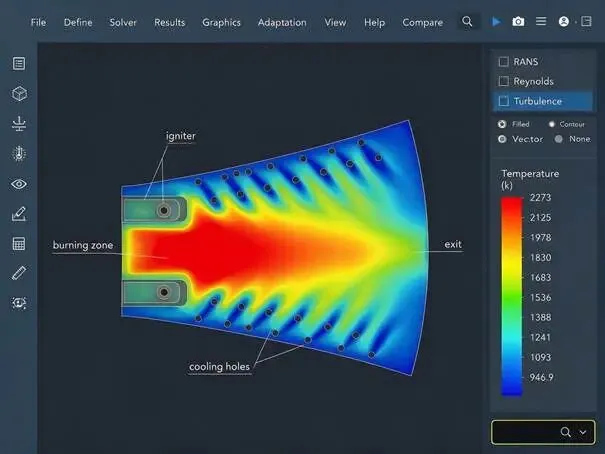

图54 燃烧室温度场分布云图

分析流程：

1. 建立燃烧室流体域网格，定义旋流器与冷却孔边界。

2. 设定DPM喷雾模型，输入燃油流量、雾化锥角及粒径分布。

3. 选择非预混燃烧模型与EDC化学反应求解器。

4. 耦合能量方程与辐射模型进行稳态燃烧求解。

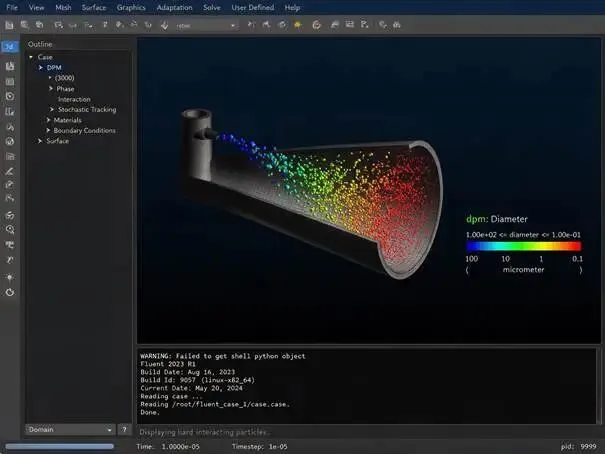

图55 燃烧室燃油喷雾DPM粒子

结果解读：通过燃烧室温度场分布云图评估主燃区高温区位置与冷却效果，DPM粒子轨迹反映燃油穿透深度与蒸发完成度。出口温度分布OTDF需控制在0.15-0.25以内，以此判断温度场均匀性，指导喷嘴与旋流器结构优化。

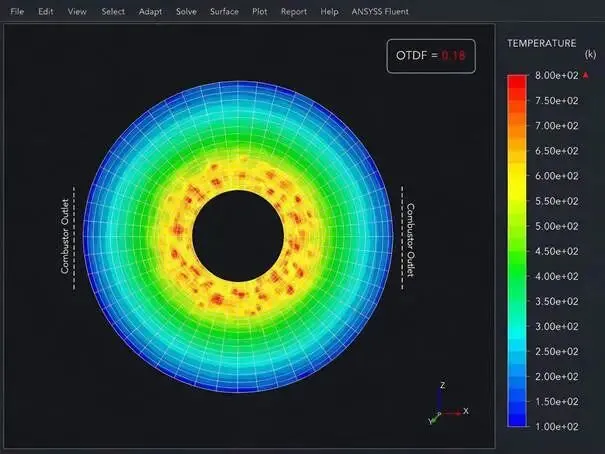

图56 燃烧室出口温度分布OTDF

七、Altair HyperWorks：航空发动机支架拓扑优化与复合材料前处理

7.1 Altair HyperWorks 软件功能特点

Altair HyperWorks 是领先的CAE 前处理/后处理平台和结构优化软件，核心产品HyperMesh 是业界标准的高性能有限元前处理器，支持所有主流CAE 求解器格式，凭借其强大的几何清理与高质量六面体、四面体网格划分能力，大幅提升了复杂装配体建模效率。OptiStruct 是结构优化求解器，支持拓扑优化、形貌优化、尺寸优化和形状优化^[22]，能够在给定设计空间内自动寻找材料最佳分布方案，从而显著降低结构重量并提升力学性能。HyperWorks 在汽车、航空航天和机械制造等领域广泛用于建模、网格划分、材料与边界条件设置、求解过程、后处理和优化设计。HyperView 支持多工况变形动画同步叠加，便于分析不同参数对结构性能的影响^[22]。

表10 Altair HyperWorks核心组件功能

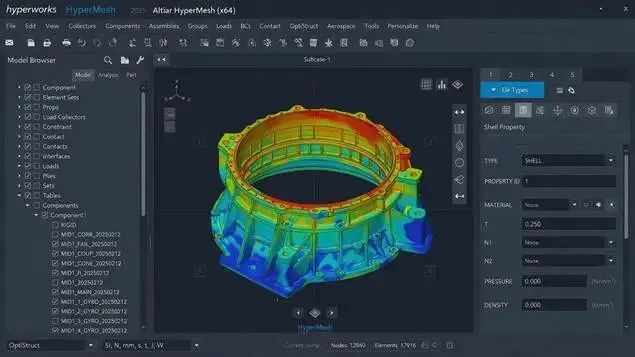

图57 HyperMesh主界面

资料来源：fangzhenxiu.com^[22]

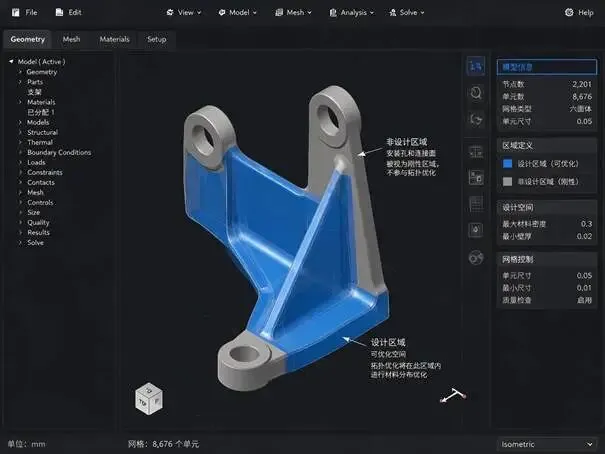

图58 支架拓扑优化设计空间

7.2 案例一：航空发动机支架拓扑优化设计

发动机支架作为动力总成与车身结构之间的关键连接件，需在满足复杂工况下的刚度与强度要求的前提下实现最大化减重，以提升整车燃油经济性与动态响应性能。本案例使用 OptiStruct 拓扑优化功能，以设计空间内材料分布为设计变量，在体积约束下最大化结构刚度（最小化柔度）^[23]。该方法通过有限元分析迭代计算，逐步剔除低效材料区域，使材料重新分配至对结构刚度贡献最大的位置，从而在给定设计空间内寻找最优的材料布局方案。优化迭代过程见下图。

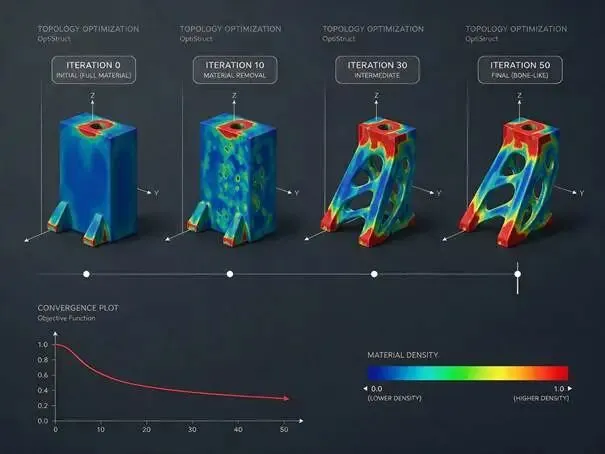

图59 支架拓扑优化迭代过程

各参数类别、具体设置及作用说明如下表所示。

表11 拓扑优化关键参数设置

拓扑优化最终结构见下图。

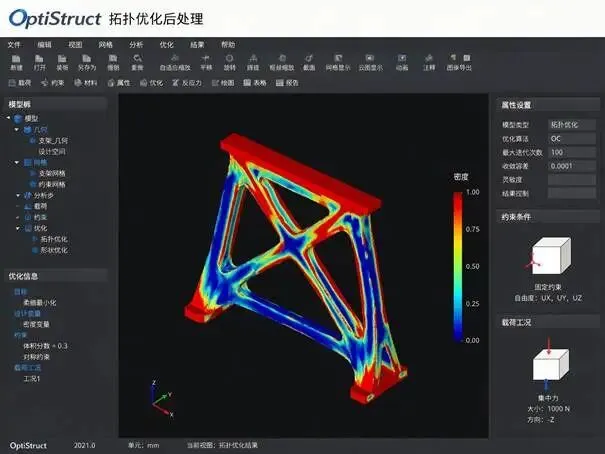

图60 支架拓扑优化最终结构

资料来源：作者整理

优化目标为最小化加权应变能（多工况：惯性载荷+振动载荷），体积分数约束上限30%。制造约束包括拔模方向（保证可铸造/加工）和最小构件尺寸约束（避免过薄结构）^[23]。OptiStruct优化参数设置见下图。

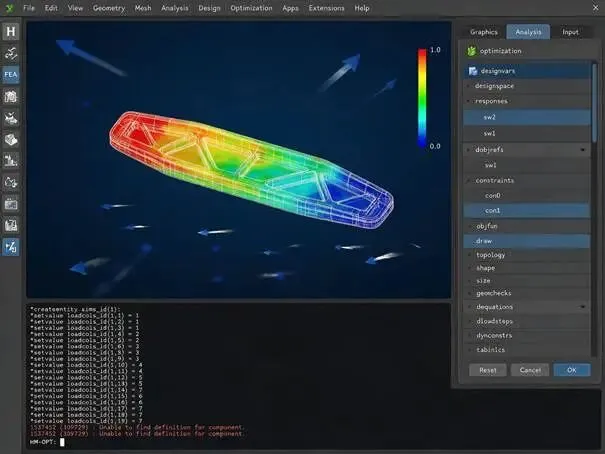

图61 OptiStruct优化参数设置

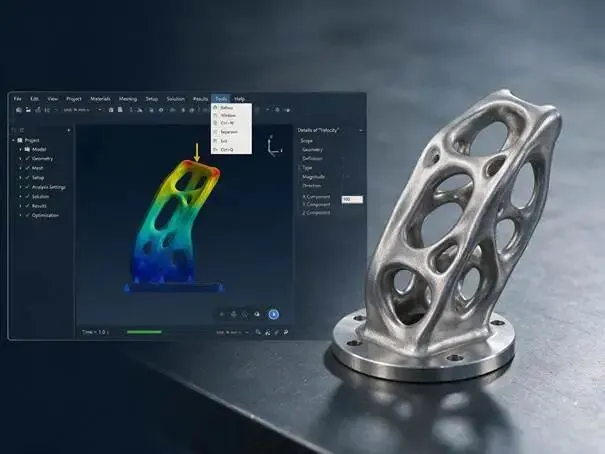

优化结果：拓扑优化后结构呈现仿生传力路径，材料集中于主承力路径，非受力区材料被去除。优化后通过3D打印或精密铸造实现^[23]。制造件见下图。

图62 优化支架3D打印制造件

7.3 案例二：复合材料铺层前处理与分析

航空航天领域大量使用碳纤维复合材料，这类材料具有高比强度、高比刚度以及可设计性强等突出优势，能够有效减轻结构重量并提升承载效率。然而，其力学性能高度依赖于各铺层的空间配置，因此需精确定义铺层顺序、纤维方向和材料属性，以确保结构的安全裕度。本案例使用HyperMesh 的复合材料模块（HyperLaminate/Composite Browser）进行前处理铺层定义，该模块支持可视化的层合板建模流程，配合OptiStruct 求解器进行复合材料失效分析^[24]。

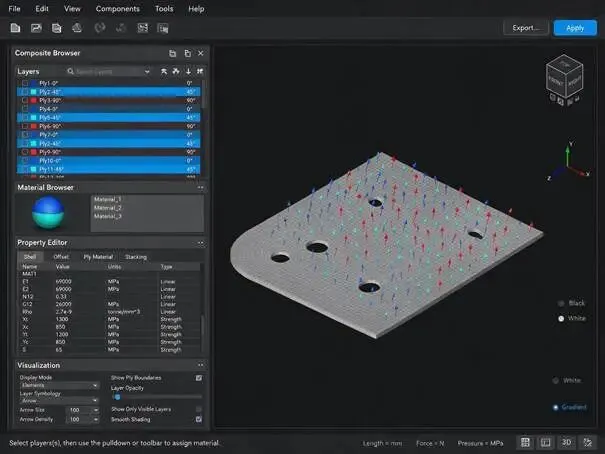

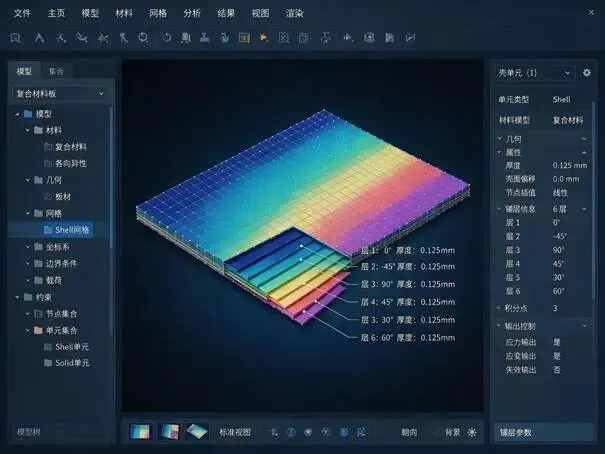

图63 复合材料铺层定义界面

表12 碳纤维复合材料铺层与材料参数

图64 复合材料板铺层网格模型

资料来源：作者整理

定义铺层顺序（如[0/45/-45/90]s对称铺层）、每层厚度0.125mm、纤维方向角。材料属性输入工程常数（E1=135GPa, E2=10GPa, G12=5GPa）。失效准则选用Tsai-Wu或Hashin，分析各层应力比和失效指数。通过HyperView显示逐层失效云图^[24]。

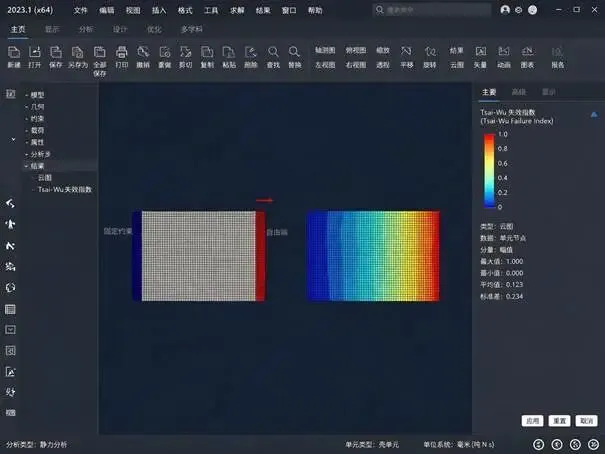

图65 复合材料Tsai-Wu失效指数云图

分析结果：Tsai-Wu 失效指数云图显示，最大失效指数集中在45°/-45°层孔边及自由边区域，0°层和90°层失效指数较低，符合经典层合板理论预期。

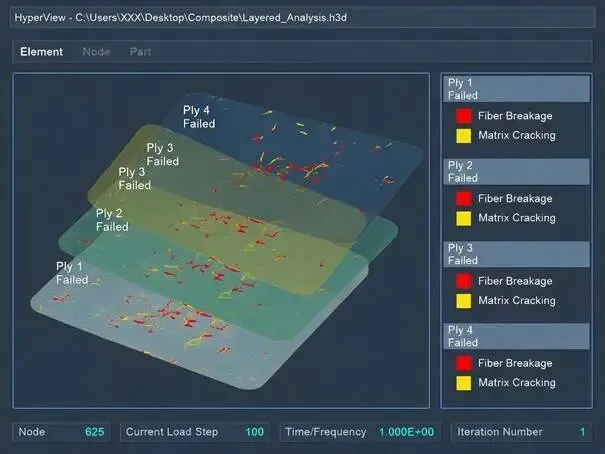

图66 复合材料逐层失效分析

这一结果揭示了层间应力集中对结构强度的控制作用，为后续铺层优化提供了依据。

八、COMSOL Multiphysics：航空传感器多物理场耦合与电磁兼容分析

8.1 COMSOL Multiphysics 软件功能特点

COMSOL Multiphysics 采用统一建模环境实现多物理场耦合仿真，其核心优势在于可在同一平台内无缝耦合结构力学、流体力学、电磁学、传热学、化学等多种物理场，有效避免了不同软件间数据传递带来的精度损失与计算冗余^[25]。该软件基于有限元法，提供丰富的物理场接口模块和材料库，支持自定义偏微分方程（PDE），适合需要多物理场交叉耦合的复杂工程问题^[25]。

表13 COMSOL Multiphysics主要物理场接口模块

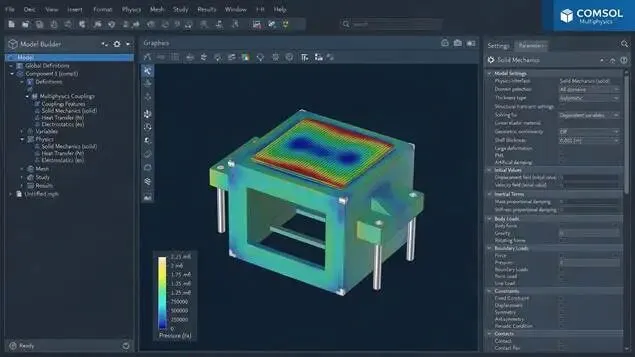

图67 COMSOL Multiphysics主界面

资料来源：ceshigo.com^[25]

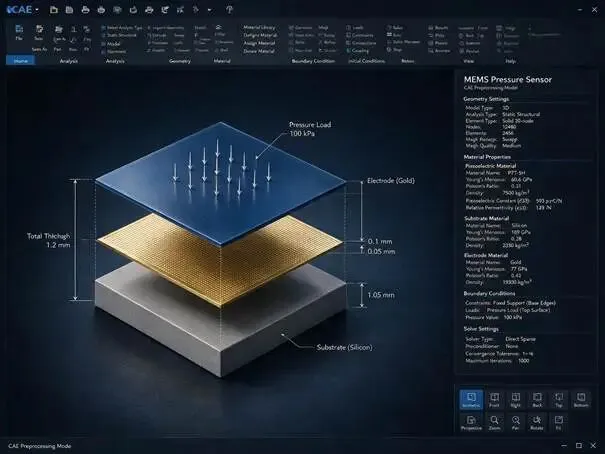

图68 压力传感器MEMS几何模型

通过上述模块化的接口设计，用户能够灵活定义边界条件与材料属性，从而精确模拟航空航天等领域中流体-结构交互、热-应力耦合等复杂工况。其内置的网格自适应细化功能可针对高梯度区域自动加密，在保证计算精度的同时有效控制求解规模，显著提升了多场协同分析的效率与可靠性。

8.2 航空压力传感器多物理场耦合分析

压力传感器在飞行中同时承受气动压力、温度变化和振动，需耦合结构力学、传热和电学多场分析^[26]。在复杂的航空飞行环境中，气动载荷直接作用于传感器表面，温度变化引起材料热胀冷缩，而机械振动则导致动态应力，三者相互交织，对传感器的测量精度与可靠性构成严峻挑战。本案例使用 COMSOL 的 MEMS 模块和压电材料接口，模拟传感器在多场耦合下的输出响应^[26]。该模块内置了压电本构方程与多物理场耦合求解器，能够精确描述机械应力与电位移之间的转换关系，从而准确评估传感器在极端工况下的综合性能。

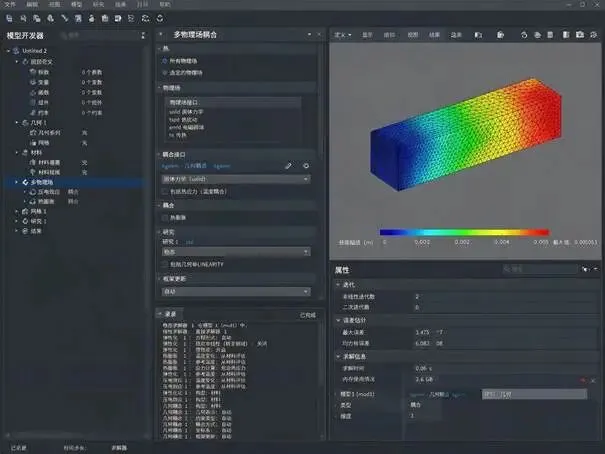

图69 COMSOL多物理场耦合设置

建模方法与关键参数：压电材料（PZT-5H）耦合结构力学与静电学，热膨胀效应耦合传热与结构力学。PZT-5H 凭借较高的压电常数和居里温度，被广泛应用于航空传感领域。边界条件包括压力载荷（0-100kPa）、温度变化（-55°C至125°C航空环境温度范围）、振动加速度（随机振动5-2000Hz）^[26]。上述参数涵盖了从地面停放到高空高速飞行的典型工况，确保仿真结果具有工程代表性。

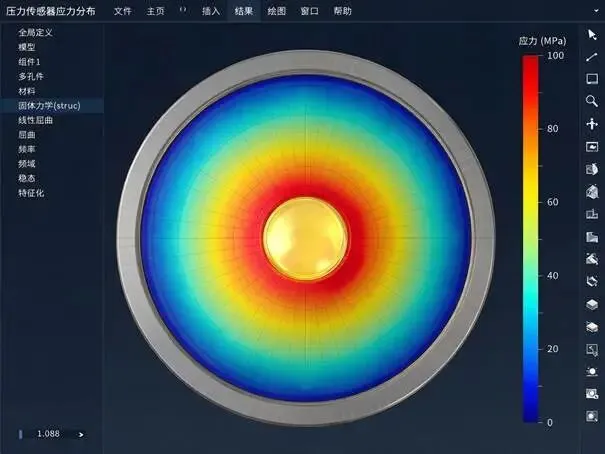

图70 传感器应力分布云图

分析流程与结果解读：通过频域分析计算传感器灵敏度和温度漂移^[26]。应力分布云图显示最大应力集中在传感器边缘固定处，温度场分布反映热传导路径对敏感元件的影响。频域响应曲线揭示了结构共振峰位置，为结构优化提供依据。

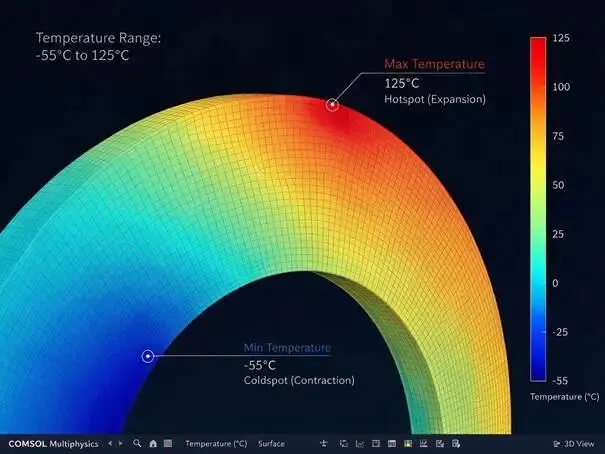

图71 传感器温度场分布云图

8.3 机载电子设备电磁兼容仿真

飞机电子设备密集安装于狭小机身内，高功率收发设备与敏感航电系统共存，电磁干扰极易导致系统故障甚至引发飞行安全隐患。本案例使用 COMSOL RF 模块和 AC/DC 模块模拟天线辐射、线缆串扰和屏蔽效能，评估电磁兼容性^[27]。

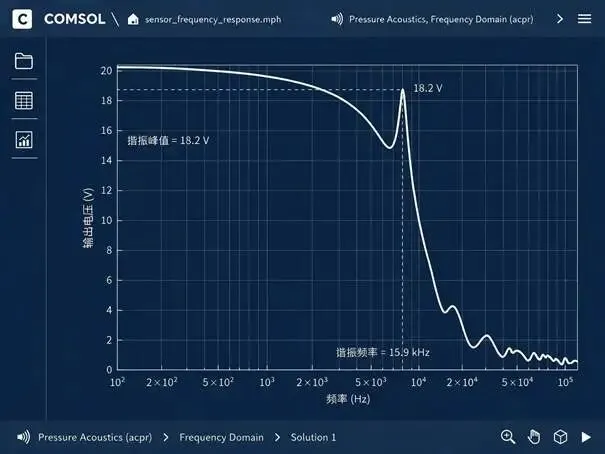

图72 传感器频域响应特性曲线

建模方法与关键参数：频域求解 Maxwell 方程组，分析频率范围30MHz-6GHz，覆盖了多数机载通信与导航设备的工作频段。天线辐射用远场辐射边界，线缆串扰用传输线模型。关键指标包括屏蔽效能SE（要求大于40dB）、辐射发射限值参照DO-160G航空电子设备环境条件标准^[27]。

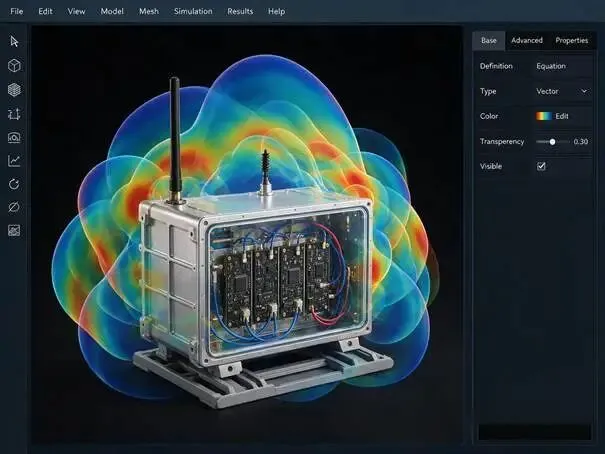

图73 机载电子设备电磁仿真模型

分析流程与结果解读：通过参数化扫描优化屏蔽体开孔尺寸和位置^[27]。天线辐射方向图验证了天线安装位置的辐射特性，屏蔽效能云图显示开孔处为电磁泄漏薄弱环节。线缆串扰分析量化了线缆间距与耦合强度的关系，指导线缆布线优化。

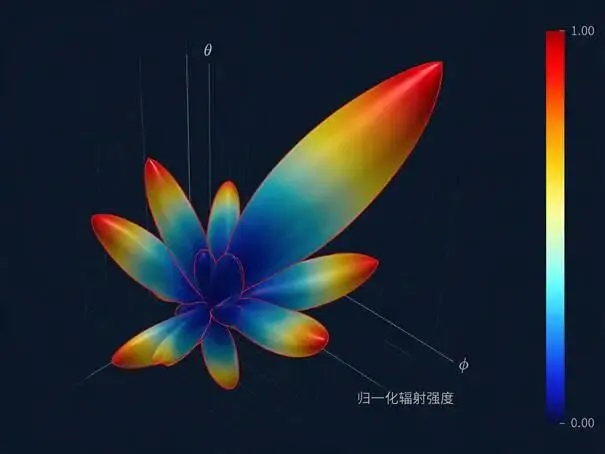

图74 天线辐射方向图

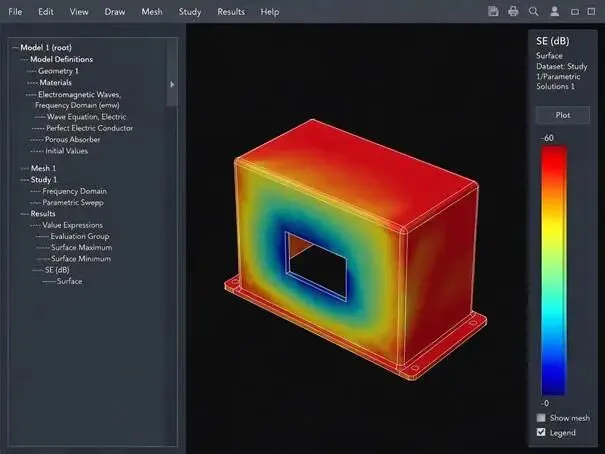

图75 屏蔽效能分布云图

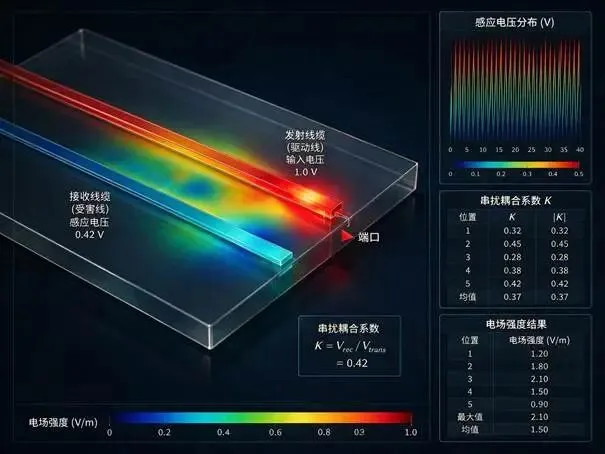

图76 线缆串扰电磁耦合分析

结果表明，当开孔最大尺寸不超过波长的二十分之一时，屏蔽效能可稳定维持在40dB以上。线缆串扰分析进一步揭示，平行布线间距增大至线径的五倍以上时，耦合强度显著衰减，为机载线缆分层布设提供了量化依据。

九、Siemens Star-CCM+：飞机机翼流固耦合与旋翼气动噪声分析

9.1 Siemens Star-CCM+ 软件功能特点

Siemens Star-CCM+ 是一款多物理场工程仿真平台，在航空领域流固耦合分析中具有重要应用。该软件采用CD-adapco 自主研发的有限体积法求解器，具备高精度离散化和稳健的收敛特性，支持自动化网格生成（多面体网格+棱柱边界层网格）、运动边界和重叠网格技术^[28]。其中，多面体网格能在较少 cell 数量下提供更高的梯度逼近精度，棱柱边界层网格则有效捕捉近壁面流动结构，重叠网格技术为复杂相对运动部件的动态模拟提供了灵活方案。Star-CCM+ 集成了流体力学、固体力学、传热学多场耦合求解能力，特别擅长处理复杂几何外形的流场仿真和流固耦合（FSI）问题，在航空航天领域用于飞机气动特性、旋翼性能和气动噪声分析^[28]。

表14 Star-CCM+网格技术与求解方法

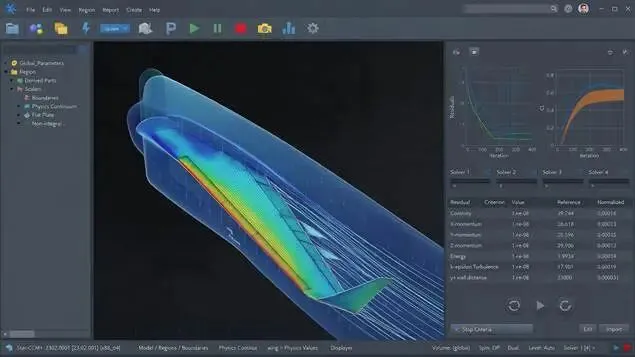

图77 Star-CCM+主界面

资料来源：百度文库^[28]

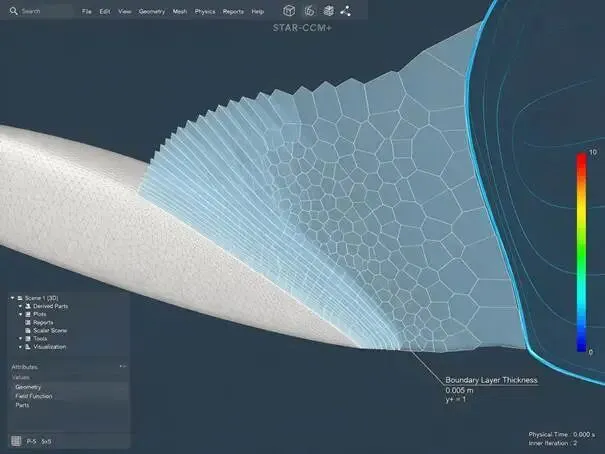

图78 机翼多面体网格截面

9.2 案例一：飞机机翼流固耦合分析

机翼在气流作用下发生弹性变形，变形又改变流场分布，形成气动弹性耦合。使用 Star-CCM+ 的流固耦合模块模拟机翼在气动载荷下的变形与流场相互作用，评估气动弹性稳定性^[29]。该耦合效应在跨声速飞行阶段尤为突出，不当的刚度匹配可能诱发颤振等危险结构动力学问题。

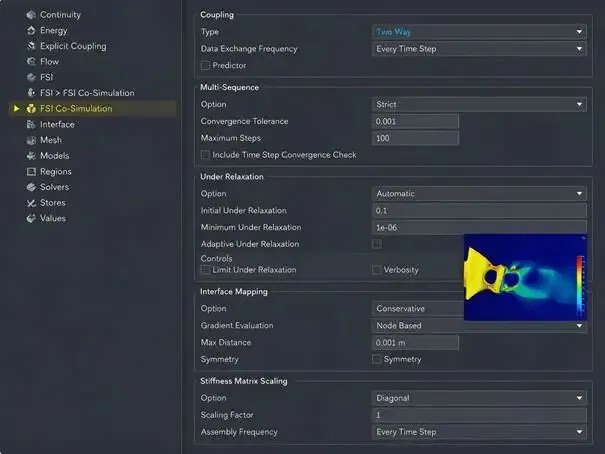

图79 Star-CCM+流固耦合设置

建模方法与关键参数：流体域用多面体网格，结构域用有限元壳单元。耦合方式采用双向耦合（2-way FSI），数据交换通过映射界面。来流马赫数 0.3-0.8，结构材料为铝合金^[29]。多面体网格兼具较好的边界层适应性与计算效率，壳单元则准确捕捉薄壁结构的弯曲与扭转刚度特性。

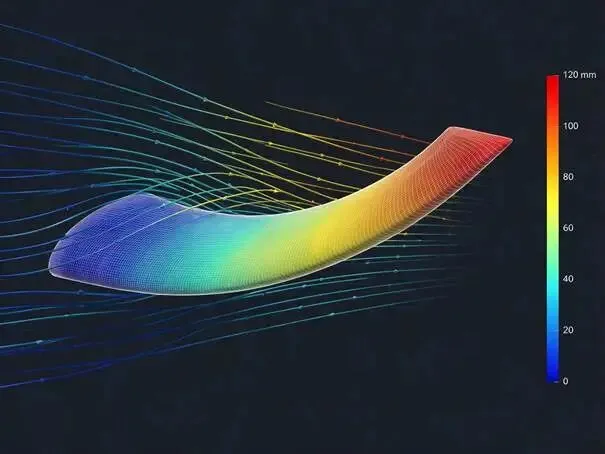

图80 机翼流固耦合变形云图

分析流程：

1. 建立机翼内外流场与结构有限元模型，确保几何外形与实际翼型一致。

2. 划分流体多面体网格与结构网格，设置流固耦合交界面，并在翼尖前缘等关键区域加密网格。

3. 施加来流边界条件与结构约束，启动双向耦合时域求解，设定合理时间步长以兼顾收敛性与计算效率。

4. 监控机翼挠度随时间变化，提取表面压力分布。

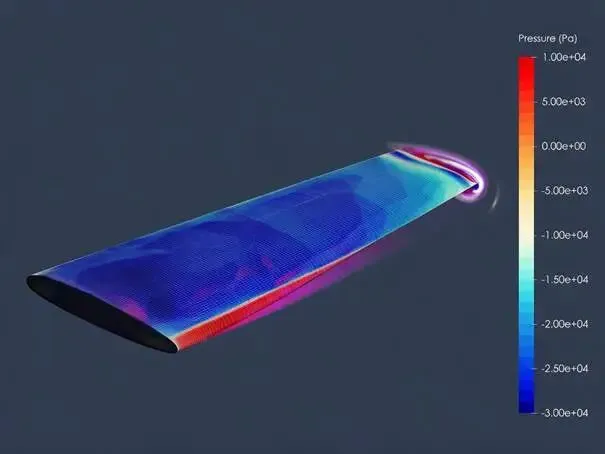

图81 机翼表面压力分布云图

结果解读：通过时域求解计算机翼挠度随时间变化和颤振边界，验证是否满足气动弹性稳定裕度^[29]。若挠度收敛则结构稳定，若发散则发生颤振失稳。结合不同马赫数下的压力分布云图，可进一步定位翼面载荷集中区域，为结构刚度优化提供依据。

图82 旋翼重叠网格模型

9.3 案例二：直升机旋翼气动噪声仿真

旋翼噪声是直升机主要噪声源，严重制约其适航性与隐蔽性能，主要包括厚度噪声、载荷噪声和高速脉冲噪声。其中厚度噪声源于桨叶运动排挤空气产生的体积位移效应，其声压级与桨叶几何厚度呈正相关；载荷噪声则由桨叶表面非定常压力分布引起，在桨涡干扰剧烈时幅值显著增大；而高速脉冲噪声在桨尖马赫数较高时尤为突出，呈现强烈的非线性特征。使用 Star-CCM+ 的非定常 RANS 或 DES 方法模拟旋翼流场，通过 FW-H 方程计算远场噪声辐射^[30]。该方法将流场计算与声学分析解耦，能够在保证流场精度的同时高效预测远场声场分布。

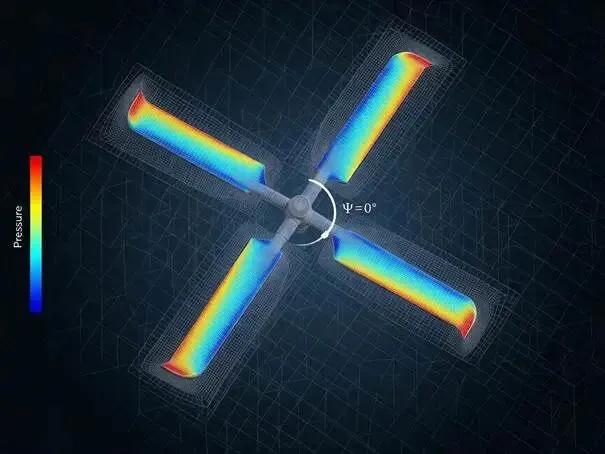

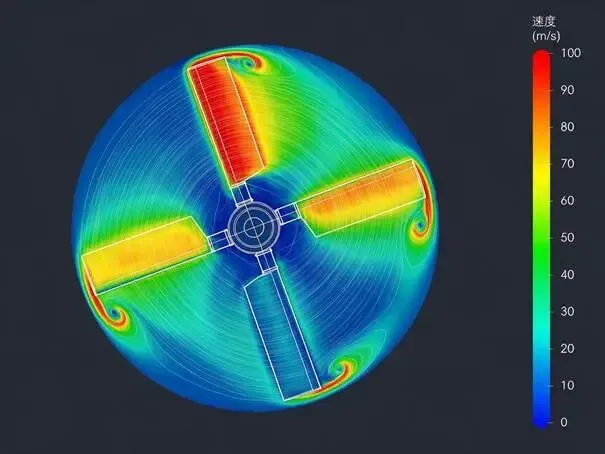

图83 旋翼流场速度分布云图

建模方法与关键参数：旋翼运动用重叠网格（Overset Mesh）处理，该方法允许桨叶网格与背景网格之间在边界处进行插值传递，有效模拟桨叶相对于空气的复杂运动。每旋转一度为一个时间步，确保捕捉高频压力脉动。FW-H 方程积分面取旋翼桨叶表面，将桨叶表面的非定常压力与法向速度作为声源项。分析前飞状态（前进比 0.3）下噪声指向性分布，识别噪声辐射峰值方向^[30]。

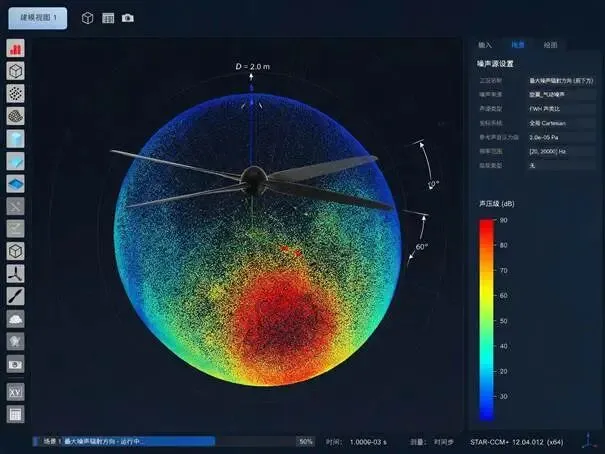

图84 旋翼噪声辐射指向性图

分析流程：

1. 建立旋翼及外流场模型，生成背景网格与旋翼重叠网格，确保网格重叠区域具有足够的插值精度。

2. 设定前飞来流条件与旋翼转速，采用非定常 DES 求解，结合 RANS 与 LES 的优势捕捉尾迹涡流细节。

3. 提取桨叶表面压力脉动，作为 FW-H 方程声源输入，记录每个时间步的瞬态压力数据。

4. 计算远场观测点声压级，输出噪声指向性与频谱，观测点布置在环绕旋翼的球面上以覆盖各方位角。

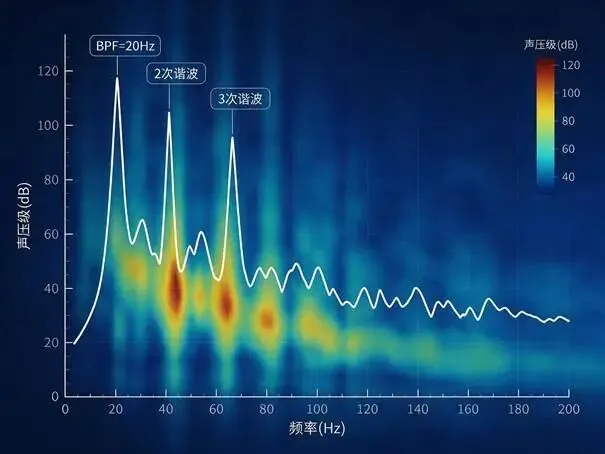

图85 旋翼噪声频谱特性

结果解读：噪声频谱特征包括叶片通过频率 BPF 及其谐波，用于指导降噪设计^[30]。通过分析指向性图可确定声压峰值集中在前方旋翼平面，频谱主峰与 BPF 理论值吻合，谐波幅值随阶次递减。

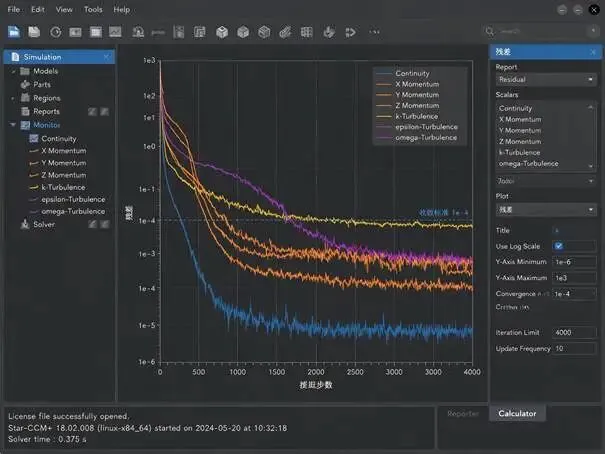

图86 Star-CCM+求解残差收敛监控

十、Dassault Systèmes SIMULIA：机身段疲劳寿命分析与航天器再入热分析

10.1 SIMULIA软件功能特点

Dassault Systèmes（达索系统）是全球领先的3D设计软件和PLM解决方案供应商，在航空航天领域发挥举足轻重作用。SIMULIA品牌以ABAQUS为核心，扩展提供fe-safe疲劳分析、Tosca优化、Isight流程自动化等完整仿真链条^[31]。

这一仿真链条覆盖了从线性与非线性结构分析到疲劳寿命预测、拓扑形状优化以及多学科参数集成等关键环节，能够有效支撑航空航天复杂结构在极端载荷环境下的高保真虚拟试验需求。达索系统在航空航天领域的成功案例包括某知名飞机制造商在新机型研发中采用数字化建模和仿真技术，在设计阶段就对飞机性能进行验证。

3DEXPERIENCE平台整合了设计、仿真和制造全流程^[31]。

表15 Dassault SIMULIA产品家族功能

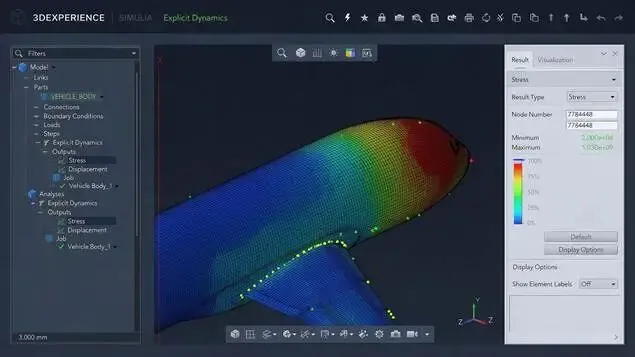

图87 SIMULIA 3DEXPERIENCE平台界面

资料来源：百度文库^[31]

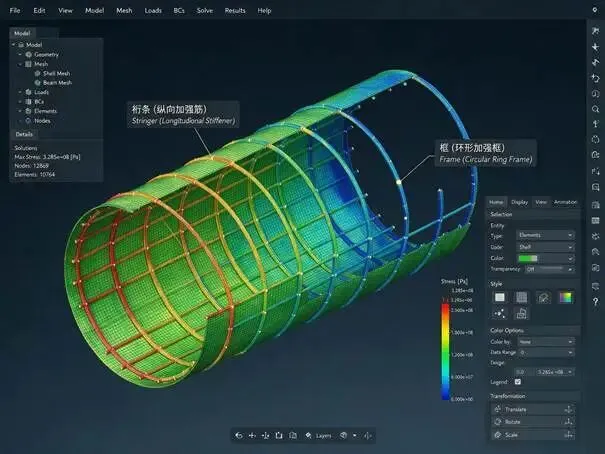

图88 机身段有限元模型

10.2 机身段疲劳寿命分析

机身在增压/减压循环下产生疲劳裂纹，需评估疲劳寿命^[32]。本案例使用ABAQUS进行应力分析，配合fe-safe疲劳分析软件，基于临界平面法或多轴疲劳准则计算疲劳寿命^[32]。

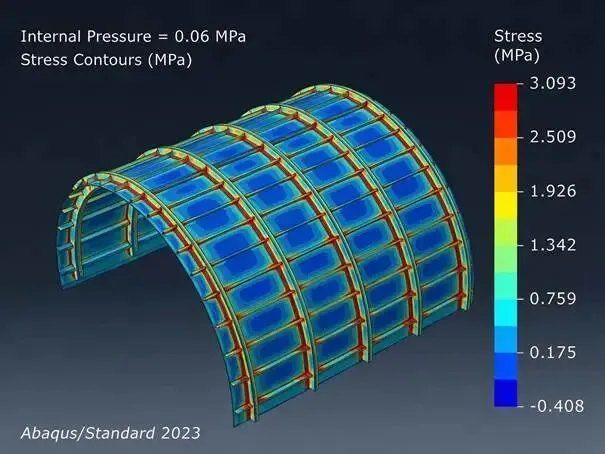

图89 机身段增压应力云图

建模方法与关键参数：机身段有限元模型含纵向桁条、横向框和蒙皮，增压载荷0.06MPa（相当于8000ft座舱压差）。应力分析提取应力张量，fe-safe中选用Brown-Miller多轴疲劳准则，材料S-N曲线来自航空铝合金2024-T3疲劳试验数据。目标寿命30000次飞行循环（短程客机典型设计寿命）^[32]。

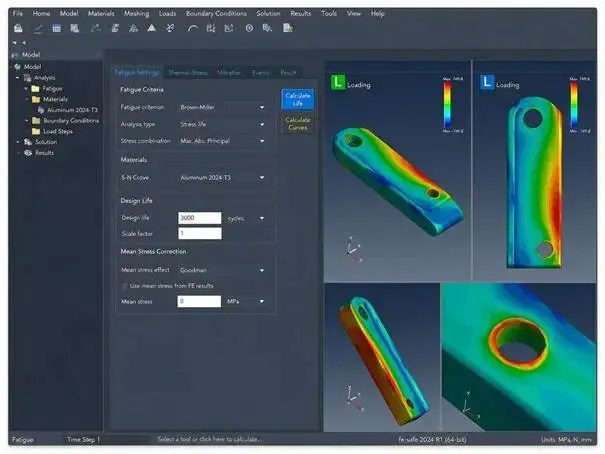

图90 fe-safe疲劳分析参数设置

分析流程与结果解读：分析流程依次为建立机身段三维壳单元模型、施加增压载荷与边界约束、提取节点应力张量、导入fe-safe设定疲劳参数并求解。结果解读重点关注蒙皮与桁条连接部位的疲劳寿命分布，若局部寿命低于30000次循环，需进行结构细节优化。

图91 机身段疲劳寿命分布云图

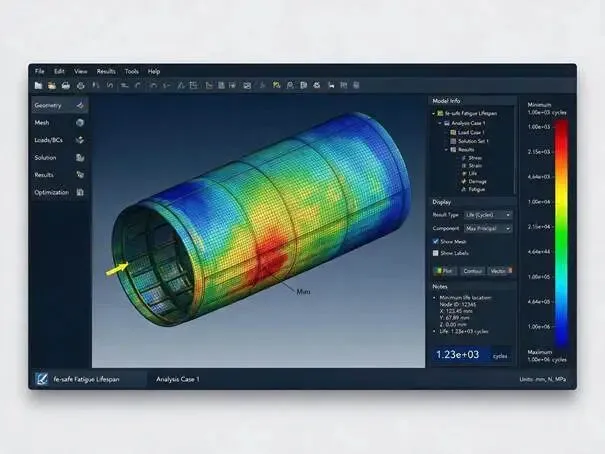

在应力分析阶段，ABAQUS求解器输出每个积分点的六分量应力张量，fe-safe读取该数据后结合材料疲劳特性进行寿命积分。Brown-Miller准则同时考虑正应变与剪应变的组合效应，适用于机身蒙皮在双向应力状态下的多轴疲劳评估。求解完成后，软件输出每个节点的对数寿命值，并自动识别临界损伤平面。

优化措施包括增加局部厚度、改进紧固孔间距及引入冷挤压工艺以引入残余压应力。

10.3 航天器再入大气层热分析

航天器再入时承受极端气动加热，表面温度可达2000°C以上，热防护系统（TPS）设计至关重要^[33]。使用ABAQUS的顺序热-力耦合分析，先由CFD提供热流边界，再计算温度场和热应力^[33]。

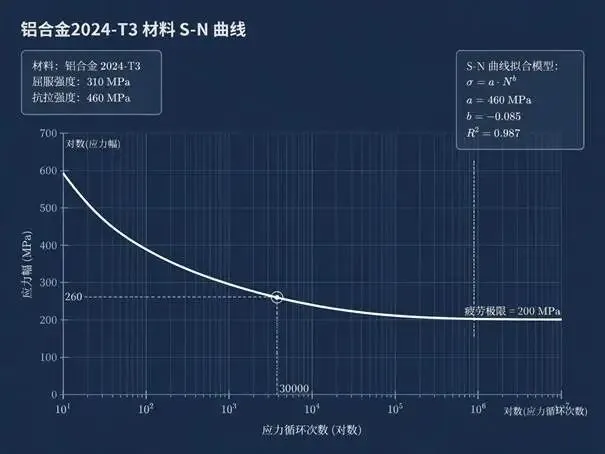

图92 铝合金2024-T3 S-N疲劳曲线

建模方法与关键参数：再入轨迹马赫数从25降至0.5，峰值热流约0.5-1MW/m²。热防护材料为碳-碳复合材料或陶瓷防热瓦，定义材料热物理参数随温度变化（导热系数、比热容）。瞬态热传导分析时间步长0.01s，总分析时间约600s覆盖再入全过程。验证防热层背面温度不超过结构许用温度（通常150°C）^[33]。

图93 航天器再入热分析场景

分析流程与结果解读：首先建立热防护系统与内部结构的轴对称有限元模型，施加随时间变化的气动热流边界条件，进行瞬态热传导计算，随后将温度场导入进行热应力分析。结果解读重点提取防热层背面温度时程曲线，确认其在600s再入全程中不超过150°C许用值，并评估高温引起的热应力分布。

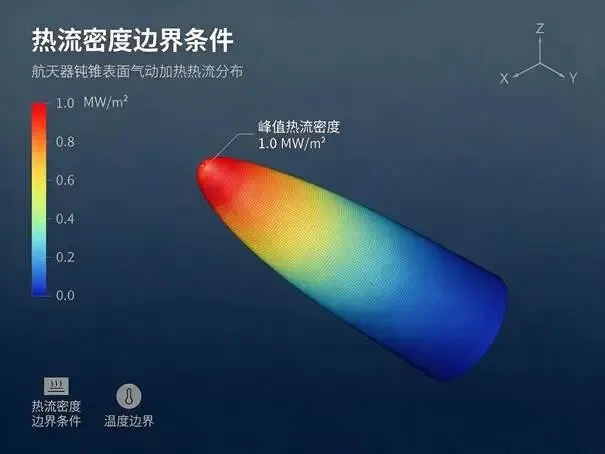

图94 再入气动热流密度分布

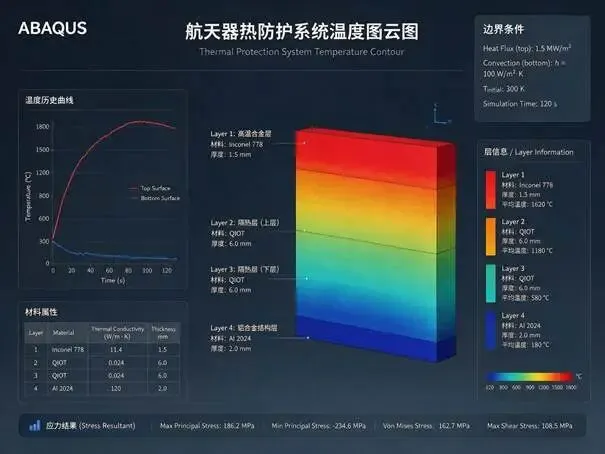

图95 热防护系统温度场分布

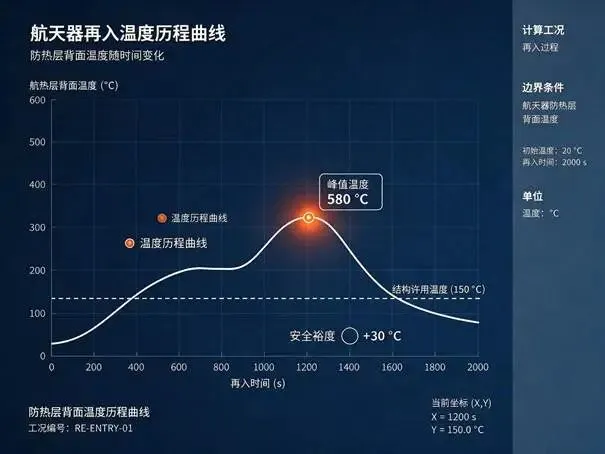

图96 防热层背面温度时程曲线

在上述流程中，CFD计算需考虑真实气体效应与边界层转捩对热流峰值的影响，高马赫数下空气离解反应显著改变驻点换热特性。顺序耦合的优势在于热传导与应力分析可分别采用最优网格和时间步策略，避免完全耦合计算的成本。此外，碳-碳复合材料在2000°C以上仍保持良好力学性能，但其氧化损耗需在厚度裕度设计中予以考虑。

最终，通过迭代优化防热层厚度与材料选型，确保TPS在极端热环境下可靠工作。

十一、MSC Marc：航空螺栓连接非线性分析与起落架轮胎接触仿真

11.1 MSC Marc软件功能特点

MSC Marc是高级非线性有限元分析软件，擅长处理几何非线性（大变形、大转动）、材料非线性（弹塑性、蠕变、超弹性）和接触非线性（复杂接触/摩擦）问题。采用自适应步长控制和弧长法处理后屈曲和 snap-through 等不稳定行为^[34]。

MSC Marc提供丰富的接触算法（直接约束法、拉格朗日乘子法、罚函数法），支持自接触和复杂装配体多体接触，广泛应用于橡胶密封、金属成型和航空航天连接结构分析^[34]。

表16 MSC Marc接触算法与非线性求解能力

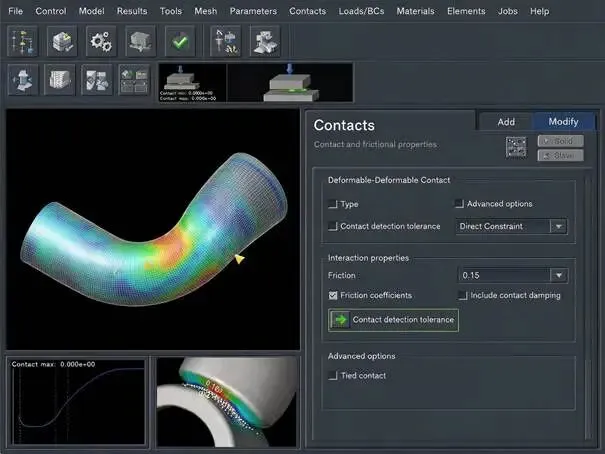

图97 MSC Marc/Mentat主界面

资料来源：百度百家号^[34]

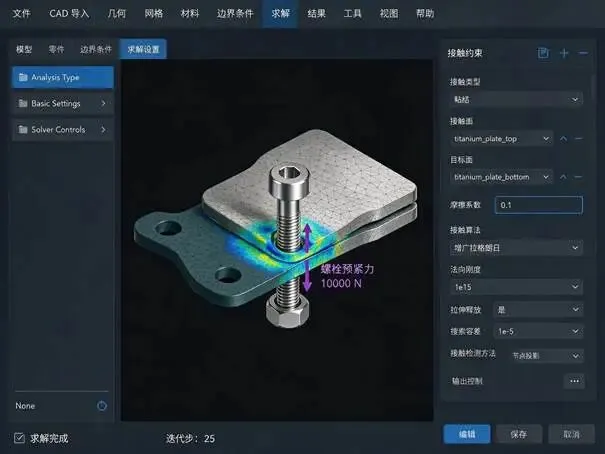

图98 螺栓连接有限元模型

上述算法能够精确模拟高载荷下螺栓连接界面的微观滑移与局部塑性变形行为，为工程结构完整性评估提供可靠依据。

11.2 案例一：航空螺栓连接非线性接触分析

航空结构大量使用螺栓连接，预紧力和接触状态对连接刚度和疲劳寿命有重要影响。在交变载荷环境下，螺栓接头接触面的微观滑移与局部应力演化直接决定了结构服役可靠性。本案例使用MSC Marc模拟螺栓预紧、剪切载荷下的接触状态演化和应力分布^[35]，通过非线性有限元方法精确捕捉接触边界条件的动态变化过程。

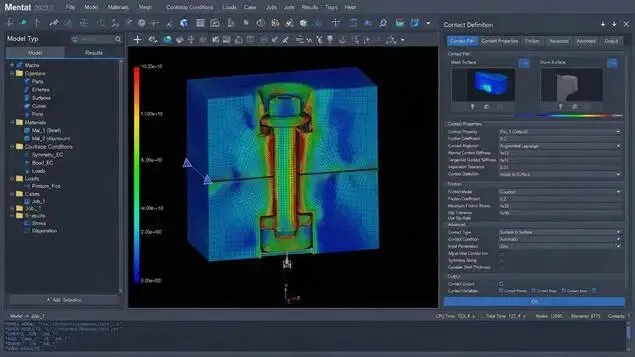

图99 MSC Marc接触参数设置

表17 螺栓连接分析关键参数

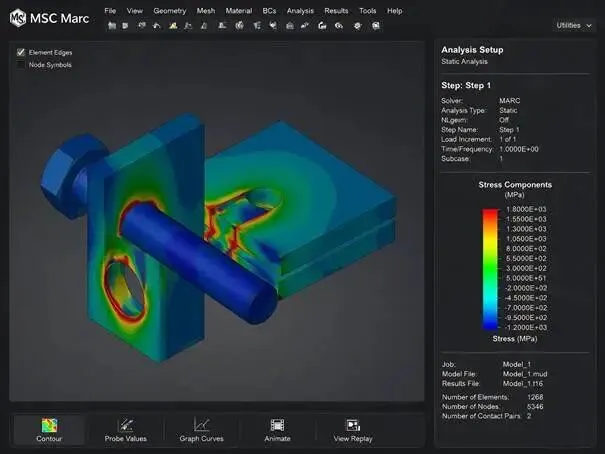

图100 螺栓预紧应力分布云图

资料来源：百度百家号^[35]

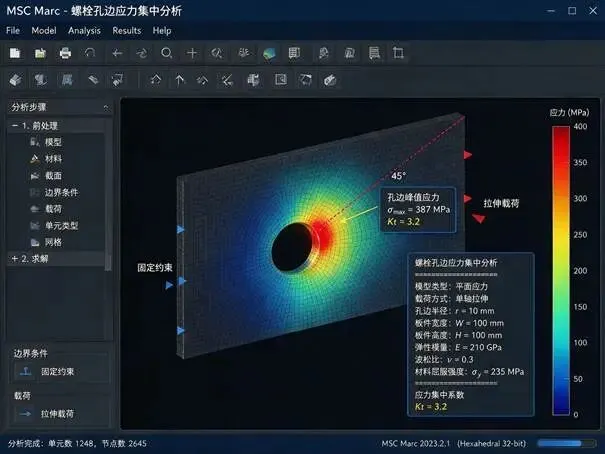

图101 螺栓孔边应力集中分析

分析流程包含两个阶段：预紧阶段施加螺栓预紧力，工作载荷阶段施加剪切载荷。预紧阶段通过定义螺栓内部截面并施加轴向预紧力，建立初始接触压力分布；工作载荷阶段则逐步引入横向剪切位移，模拟实际服役中的受力工况。通过MSC Marc的非线性求解器，追踪接触面的滑移与分离状态，利用其先进的接触算法自动处理摩擦与间隙的动态演化。

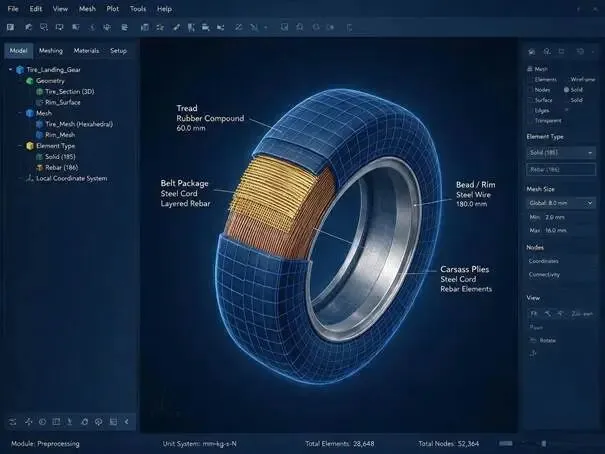

图102 起落架轮胎有限元模型

结果解读重点关注孔边应力集中系数和接触面滑移量。应力集中区域为疲劳裂纹萌生源，滑移量则反映连接刚度退化程度，两者为疲劳寿命评估提供输入^[35]。

图103 轮胎超弹性材料参数设置

11.3 案例二：起落架轮胎与跑道接触仿真

飞机着陆瞬间，轮胎与跑道间产生极高接触压力与剧烈摩擦磨损，这种极端工况对轮胎结构完整性提出严苛要求，必须精确评估。本案例借助MSC Marc软件的超弹性材料本构与高级接触分析功能，模拟航空轮胎在充气压力与垂直载荷耦合作用下的真实接触行为^[36]。

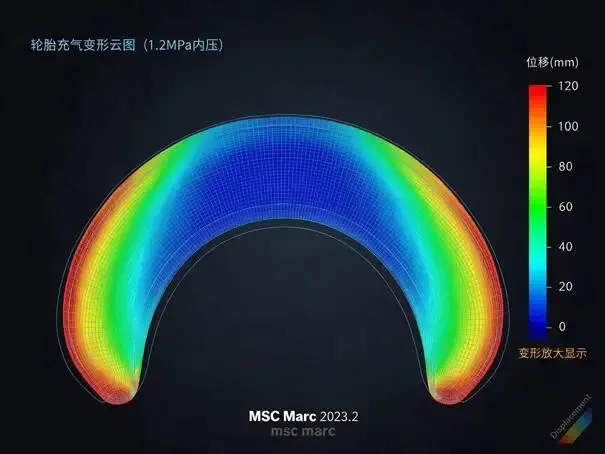

图104 轮胎充气变形云图

表18 轮胎接触仿真技术要点

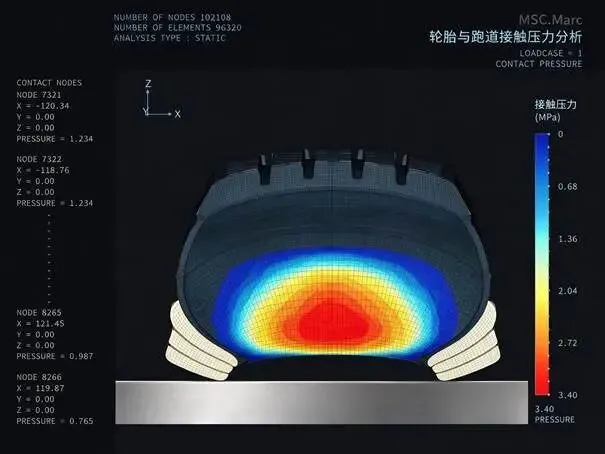

图105 轮胎-跑道接触压力分布

资料来源：腾讯云^[36]

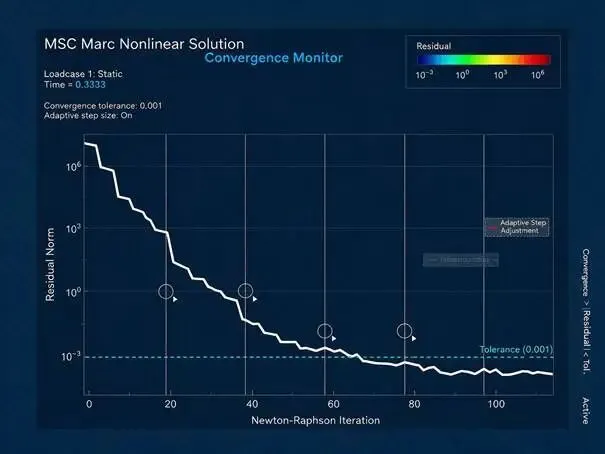

图106 MSC Marc非线性求解收敛曲线

建模时，轮胎橡胶基体采用Mooney-Rivlin超弹性本构模型以准确描述其大变形非线性力学响应，帘线层则用rebar单元嵌入基体模拟其各向异性增强效应。充气压力约1.2-1.5MPa（航空轮胎典型值），垂直载荷达数十吨^[36]。

通过接触压力分布评估胎面磨损模式，通过变形分析验证轮胎侧壁屈曲稳定性^[36]。MSC Marc的自适应步长控制确保了高度非线性接触计算的收敛性。

该求解策略有效平衡了计算效率与精度，为起落架轮胎的安全设计与寿命预测提供了可靠依据。

十二、总结与展望：CAE软件发展趋势与航空航天应用前景

12.1 十大CAE软件案例总结

本文系统介绍了全球十大CAE分析软件在航空航天领域的20个典型培训案例，覆盖结构力学、流体力学、多物理场耦合、冲击动力学、疲劳寿命和热分析等核心方向^[37]。这些案例均源自实际工程场景，涉及机翼气动弹性、发动机叶片热固耦合、起落架落震冲击以及复合材料层合板失效等关键问题，如下表所示。

表19 十大CAE软件20个案例汇总

资料来源：blog.csdn.net^[37]

图107 CAE软件技术发展路线图

通过上述案例的汇总与对比，读者可以清晰地了解各软件在不同分析类型中的技术优势与适用边界。例如，ANSYS在多物理场耦合方面表现突出，Abaqus则在非线性冲击动力学与疲劳分析中具有较强能力。整体而言，这些培训案例不仅涵盖了从静强度校核到瞬态动力学响应的完整分析链条，还为工程技术人员在软件选型与建模策略上提供了实践参考。

12.2 CAE技术发展趋势

CAE技术发展正聚焦于多个前沿方向：三维图形处理能力的提升、软件云化部署、与人工智能深度融合（特别是嵌入物理规律的物理AI）、CAD/CAE/CAM一体化及多领域软件集成^[38]。清华大学发布的FEMAI/AICoDe智能平台实现了Text-to-CAD和AI自动生成仿真参数，将复杂建模时间缩短90%^[38]，显著降低了工程师的建模门槛与周期成本。

国产CAE软件在关键领域取得重要进展，如中国飞机强度研究所开发的SABRE系统已应用于5个行业、40余型装备，破坏载荷与试验误差小于5%^[39]；中国空气动力研究与发展中心开发的NNW-FlowStar覆盖马赫数0.001至20的宽广范围^[39]，为航空航天复杂流场模拟提供了自主可控的高精度求解能力。

图108 航空航天数字孪生概念

图109 多学科耦合仿真全景

上述成果标志着国产工业软件正从单点突破迈向全链条自主可控，为高端装备研发提供了坚实支撑。

12.3 航空航天应用前景

未来航空航天CAE应用将向多学科强耦合、系统级高保真仿真和数字孪生方向发展^[40]。这一趋势要求突破传统单领域分析框架，实现跨尺度、跨物理场的协同建模与实时映射。

火箭发动机整机数值模拟计算网格规模已达6.774万亿单元，多物理场耦合仿真从单一物理场向流-热-固-电磁全耦合演进^[40]。

参考文献

[1]极速仿真,决胜未来:UltraLAB工作站助力某航空航天研究[EB/OL]. (2026-03-19)[2026-10-11]. https://baijiahao.baidu.com/s?id=1860057890644323223&wfr=spider&for=pc.

[2]仿真科普|翱翔长空,探索宇宙:CAE仿真技术引领打造航空航天新[EB/OL]. (2026-09-03)[2026-10-11]. https://blog.csdn.net/SIMFORGE/article/details/154730281.

[3]航天领域CAE仿真工程案例-北京正脉科工科技有限公司[EB/OL]. (2026-10-08)[2026-10-11]. https://www.zmfea.com/h-col-167.html.

[4]【数字赋能 ·第537期】从航空航天到千行百业,CAE仿真[EB/OL]. (2023-12-27)[2026-10-11]. https://mp.weixin.qq.com/s?__biz=MjM5MDE5ODc0Mg==&mid=2651048474&idx=6&sn=749092653bee7a19317c9ab9937c360e&chksm=bdbf14a38ac89db5f5e9c604c9f283eee5bf1fc744b63e05ede9a49013c3ac8dc7f85cc0a756&scene=27.

[5]仿真科普|CAE便捷的技术赋能无人机,低空经济蓄势起飞 - lj[EB/OL]. (2026-10-11)[2026-10-11]. https://www.cnblogs.com/ljbguanli/p/19567285.

[6]让CAE自主可控不再是梦想——“神工坊”高性能仿真[EB/OL]. (2026-07-24)[2026-10-11]. https://maimai.cn/article/detail?fid=1771941701&efid=-eKkhYNeG8aBtp1gDvbjZw.

[7]专注CAE仿真分析提供行业CAE仿真分析咨询培训服务CAE[EB/OL]. (2025-11-13)[2026-10-11]. https://baijiahao.baidu.com/s?id=1848658615922496563&wfr=spider&for=pc.

[8] CAE应用举例_百度文库[EB/OL]. (2024-11-23)[2026-10-11]. https://wk.baidu.com/view/bb95212b6ddb6f1aff00bed5b9f3f90f76c64db1.

[9]真工业明珠CAE,若国外断供造不出六代机?军用飞行器[EB/OL]. (2026-08-08)[2026-10-11]. https://baijiahao.baidu.com/s?id=1867618283777545517&wfr=spider&for=pc.

[10] CAE仿真第三方机构选型全维度分析:技术、服务与可靠性[EB/OL]. (2025-12-15)[2026-10-11]. https://m.sohu.com/a/965344652122552170/?pvid=0001153w_a.

[11]军工自主可控的刚需,让它们成为工业仿真软件细分赛道[EB/OL]. (2022-05-02)[2026-10-11]. https://mp.weixin.qq.com/s?__biz=MzI4OTM2MjAwMg==&mid=2247485499&idx=4&sn=4d7bfbbc633065dceea4fa741ace65be&chksm=ec311106db469810e76b3f1825c8374ec350e510cb3fc418e8bb1bd35854b4f90a8572dfb16f&scene=27.

[12] 6、航空航天建模与仿真案例解析_探索航空航天仿真奥秘[EB/OL]. (2026-09-25)[2026-10-11]. https://download.csdn.net/blog/column/13041310/151167367.

[13]凌云智擎 - 仿真驱动创新,计算赋能未来[EB/OL]. (2026-10-06)[2026-10-11]. https://lingyunzhiqing.com/.

[14] HyperWorks分析应用实例详解——实例模型的深入探究-CSDN博[EB/OL]. (2026-10-04)[2026-10-11]. https://blog.csdn.net/weixin_42576467/article/details/148457831.

[15]仿真分析项目案例有限元代做外包仿真咨询服务实战[EB/OL]. (2026-09-08)[2026-10-11]. https://www.yorshine.net/y2yq6k/wapdoc/20561420001.html.

[16]国之重器智能制造,材料成型仿真先行[EB/OL]. (2026-10-04)[2026-10-11]. https://www.sdju.edu.cn/2024/0416/c8397a130799/page.htm.

[17]全国产十万卡AI超集群曙光8000又一应用落地助力火箭[EB/OL]. (2026-10-09)[2026-10-11]. https://baijiahao.baidu.com/s?id=1878573802192205749&wfr=spider&for=pc.

[18] ...发布FEMAI/AICoDe智能平台-清华大学航天航空学院[EB/OL]. (2025-04-29)[2026-10-11]. https://www.hy.tsinghua.edu.cn/info/1156/3327.htm.

[19] CAE软件:仿真驱动的创新引擎,突破工程设计瓶颈[EB/OL]. (2023-08-10)[2026-10-11]. https://baijiahao.baidu.com/s?id=1771374237061662760&wfr=spider&for=pc.

[20] JPL Case Study | Siemens[EB/OL]. (2026-10-10)[2026-10-11]. https://www.plm.automation.siemens.com/global/zh/our-story/customers/landing/15463/.

[21]航空航天中的典型高频问题仿真工程实例_百度文库[EB/OL]. (2023-11-04)[2026-10-11]. https://wk.baidu.com/view/4b7b6b86571810a6f524ccbff121dd36a32dc4b0.

[22] 万亿级低空经济开局!教你搞定无人机流固耦合仿真技术[EB/OL]. (2024-09-18)[2026-10-11]. https://www.fangzhenxiu.com/post/10806141/.

[23] ...一物的智慧先知cae分析场景初级培训航天-CSDN博客[EB/OL]. (2026-10-09)[2026-10-11]. https://blog.csdn.net/weixin52473844/article/details/155804072.

[24] ...人才成果展⑤丨圣尧智能工业仿真CAE软件产品及服务[EB/OL]. (2022-08-09)[2026-10-11]. https://mp.weixin.qq.com/s?__biz=MjM5OTU4NjU0Mg==&mid=2654677248&idx=2&sn=101cd9cb030acf2cca92500ae84782e2&chksm=bcf6b6818b813f978992911bbe6480a68573c89702f78171767c386a47fa1037eab33bdff0e0&scene=27.

[25] 综述:CAE仿真在航空航天领域的应用-测试狗·科研服务[EB/OL]. (2026-08-22)[2026-10-11]. https://www.ceshigo.com/article/12475.html.
