学习笔记丨MaxKB PPT/PDF文档整页转图工作流知识库方案

在企业知识管理实践中，长期存在如何有效利用沉淀在PPT和PDF文档中业务知识的难题。产品方案、投标材料、技术白皮书、培训课件——这些文档的共同特征是图文混排、版式复杂，难于高效利用。当我们尝试用AI知识库去处理这些文档时，传统RAG方案往往不尽如人意：多栏版式处理错乱、表格信息难以提取、架构图存在几何信息盲区，其问题根源并非是解析精度不足，而在于“文本化”路径本身就缺失了视觉维度的关键信息。

以MaxKB为代表的开源知识库平台，正在尝试破解这一难题。本文为您介绍一种基于MaxKB实现的视觉模型（VLM）的PPT/PDF整页转图方案。该方案尝试解决复杂文档在纯文本抽取路径下的失真问题，摒弃了传统的纯文本切分逻辑，转向对整页视觉信息的全量解析。

一、方案选型

要实现让AI看懂PPT和PDF文档的目标，本地渲染服务首先将PPT或PDF的每一页渲染为高清图像，再交由多模态视觉模型进行逐页多维特征提取，完整识别并理解页面中的文本、图表、原生图形、箭头指向及色块层级结构，最终将结构化理解结果写入知识库。在用户检索阶段，语义匹配直接命中目标页面，实现“精准答案+页面截图+原文定位”的联合输出。这一方案适用于以下高频复杂图文场景：

■ 解决方案输出：历史投标PPT入库，AI给出答案并定位至方案具体页面进行回复；

■ 制造业文档知识库：产品规格说明书、工艺手册PDF入库，产线人员用自然语言查技术参数；

■ 政务、教育与医疗领域的专业文档管理：政策汇编、教学课件、诊疗指南等典型图文混排场景。

我们将MaxKB PPT/PDF文档整页转图方案与其他同类技术路径进行多维度横向对比，核心差异如表1所示。

表1 PPT/PDF整页转图相关方案核心能力对比

二、技术架构解析

MaxKB PPT/PDF文档整页转图工作流知识库方案的核心实现链路可以归纳为：文档上传→渲染转图→视觉模型解析→一页一段入库→自然语言检索。

1. 系统架构

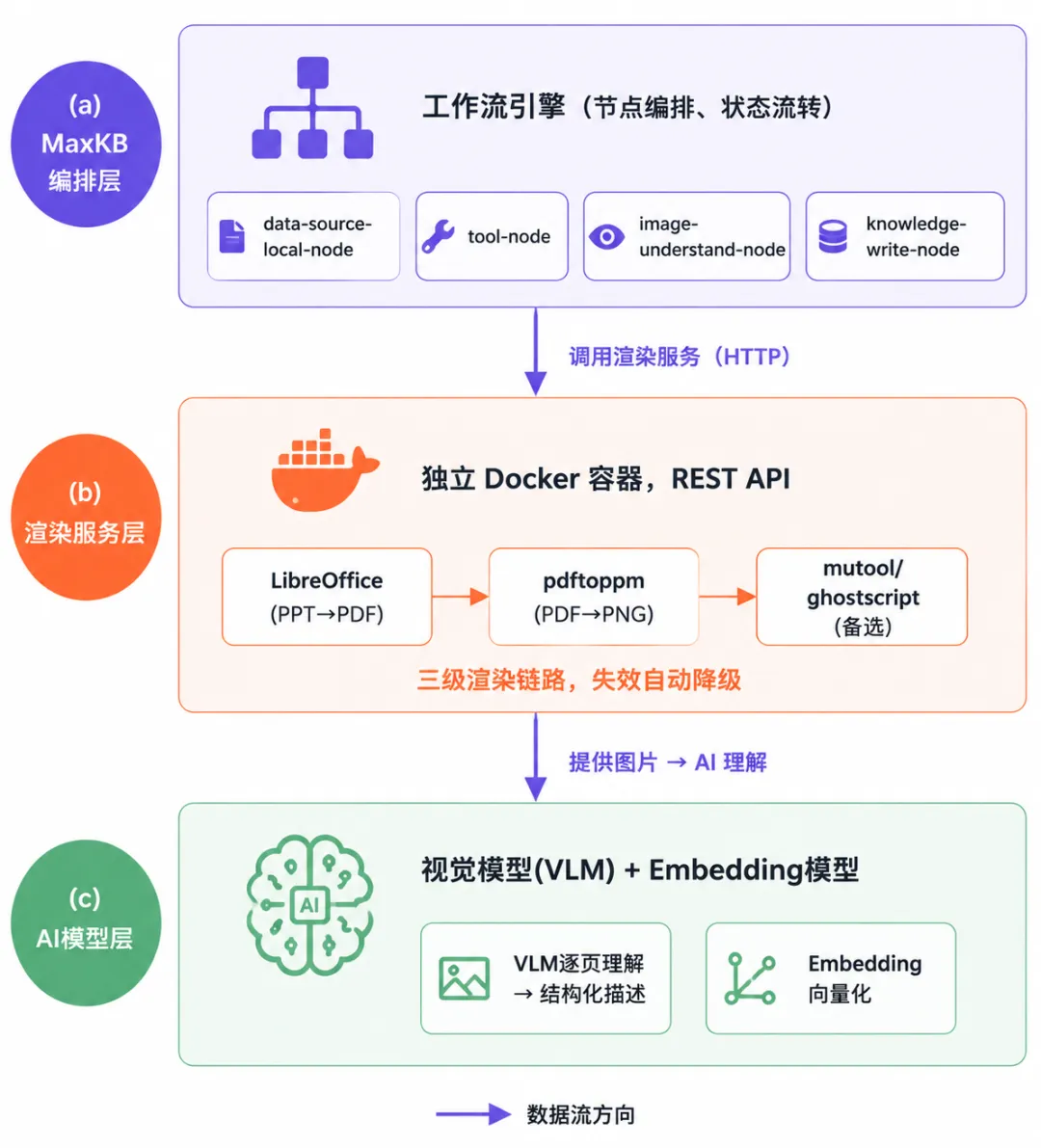

本方案采用“MaxKB编排层、渲染服务层、AI模型层”三层解耦架构设计。各层级均支持独立部署，层间通过HTTP协议进行松耦合协同：

■ MaxKB编排层：负责工作流定义和状态流转，不执行重计算任务；

■ 渲染服务层：基于独立Docker容器构建的高性能转换服务，提供标准化的REST API；

■ AI模型层：视觉模型（VLM，例如Qwen-VL-Max）负责逐页理解并生成结构化描述。Embedding模型负责向量化。模型选型通过环境变量配置，不进行硬编码。

▲图1 MaxKB PPT/PDF文档整页转图方案系统架构

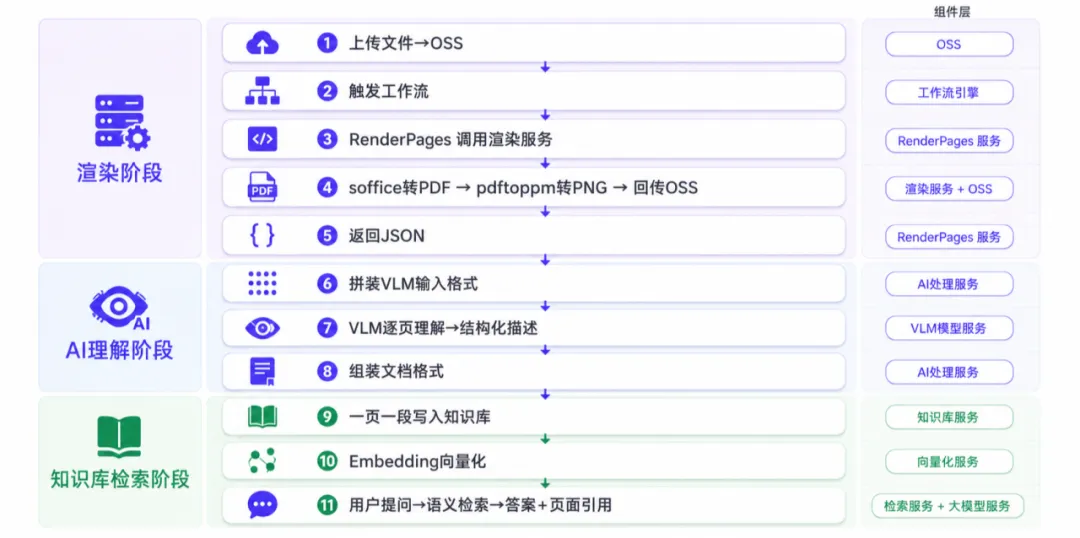

从文档上传到最终精准检索，文档整页转图工作流的全链路分为渲染、AI理解、知识库检索三个阶段，涵盖10个标准化步骤，具体如图2所示。

▲图2 MaxKB PPT/PDF文档整页转图完整数据流流程图

2. 关键技术决策分析

MaxKB PPT/PDF文档整页转图方案的形成，绕不开对渲染、理解、入库三个环节的取舍：

■ 拆分为独立渲染服务：MaxKB的tool-node运行在受限沙箱，无法安装LibreOffice、Poppler等系统级工具。此外，选用独立容器还能同时获得依赖隔离、故障隔离、独立扩缩与跨环境一致性四方面的收益；

■ 整页转图而非抽取嵌入图片：PPT里最有价值的架构图、流程图、SWOT分析，大多是“方框+箭头+文本框”拼出的原生图形，不是嵌入图片，抽不出来；即便抽出，也会丢失箭头方向、色块层级、标题与图表的位置关系等布局线索；

■ “一页一段”而非按字数切分：传统RAG按照字数切分，致使标题与核心内容容易被分入两段，从而引发检索命中时上下文断裂的问题。本文方案将每个PPT页面作为一个独立检索单元进行切分（页面标题+页面摘要+页面图片URL），保证用户命中的是语义完整的知识片段。

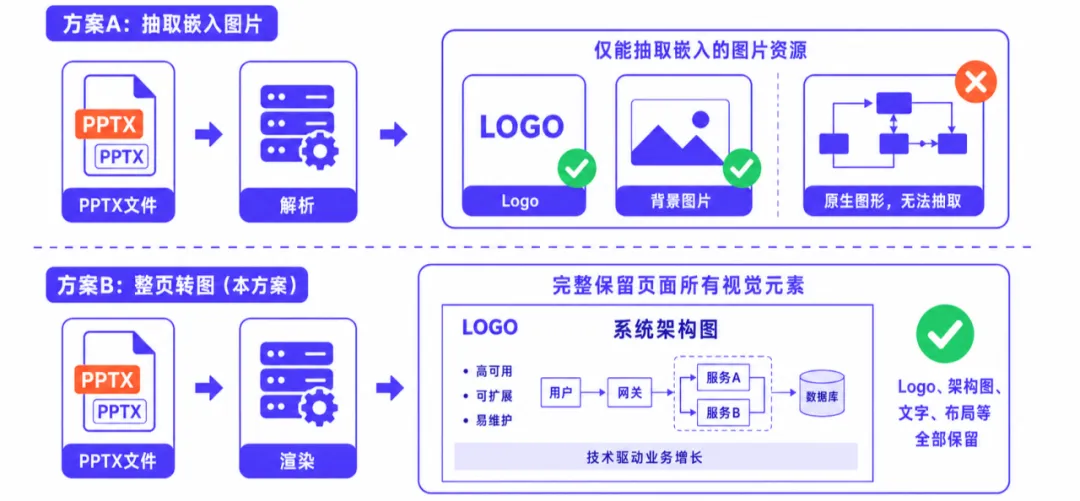

▲图3 整页转图方案与常见方案优势对比

三、效果验证与性能参考

在本地显示分辨率为160 DPI、渲染容器配置为8核16GB、引入Qwen3-VL-Flash模型的环境下，本方案的实测数据如表2所示。

表2 MaxKB PPT/PDF文档整页转图方案文档处理耗时参考

注意：以上为单文件串行处理表现，批量处理建议通过外部脚本串行调用。

完成文档导入后，在问答界面以自然语言提问，AI返回的不仅是文字答案，还会附上对应页面的截图与页面说明。实际复杂图文文档入库分段效果如下：

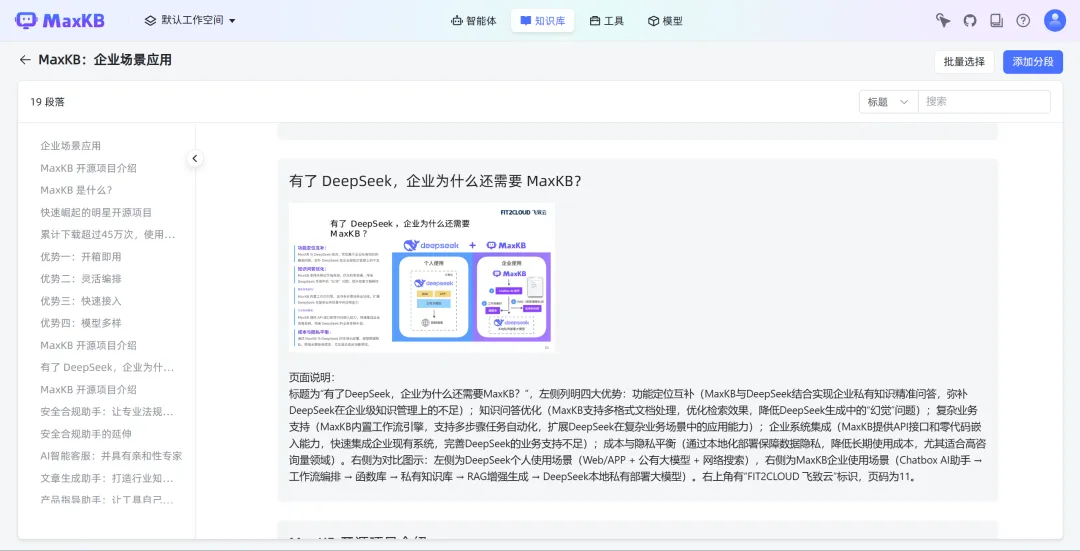

▲图4 复杂图文文档解析入库分段效果展示

四、方案部署

1. 环境要求

MaxKB PPT/PDF文档整页转图方案部署涉及两套环境，需要提前确认硬件软配置是否符合要求：

■ MaxKB侧：MaxKB v2.10.0 LTS版本或更高，并且已经配置LLM+Embedding+视觉三类模型和用于下载原始文件和回传页图的Bearer Token的管理员API Key；

■ 渲染服务宿主机：Linux AMD 64或ARM 64处理器、Docker 20.10以上版本，磁盘空间大于等于10GB，与MaxKB实现网络互通（也可以直接安装在MaxKB所在服务器）。

2. 操作步骤

第一步：启动渲染服务

第二步：导入工作流

相关工作流如图5和图6所示。对于超过60页的PPT/PDF文档，建议使用带循环版本的工作流。

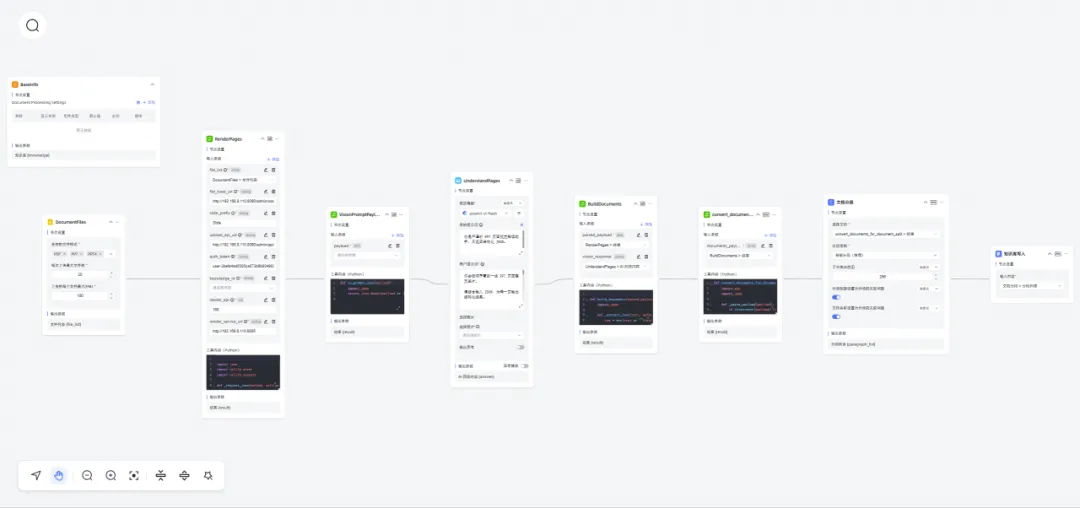

▲图5 MaxKB PPT/PDF文档整页转图工作流知识库

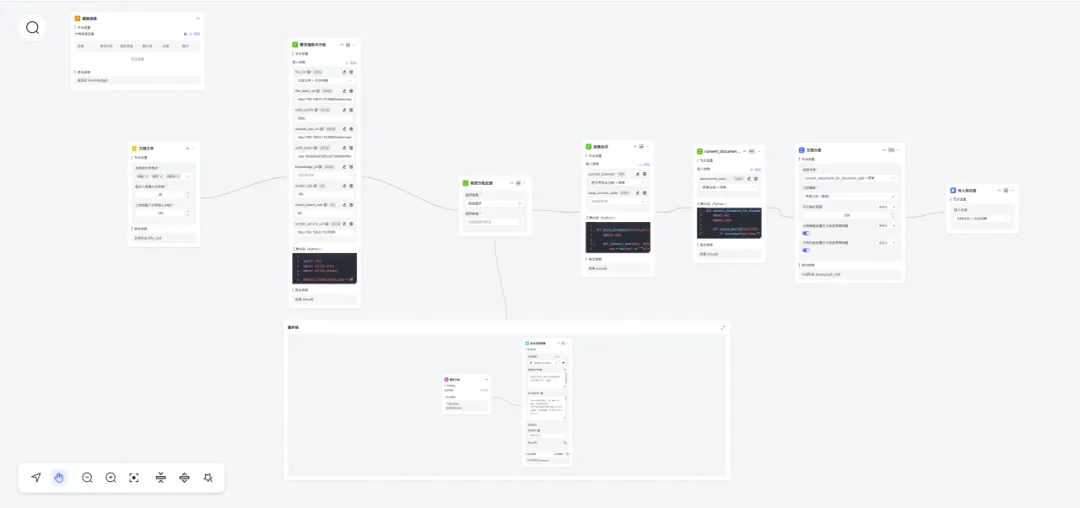

▲图6 MaxKB PPT/PDF文档整页转图工作流知识库（带循环体）

五、总结

MaxKB PPT/PDF文档整页转图方案以“全页渲染+视觉理解”替代了纯文本解析。这一方案将PPT/PDF逐页渲染为高清图像，由视觉模型统一识别文本、图表、原生图形与页面布局，并以“一页一段”的方式入库。

该方案与传统纯文本解析方案相比，各有优势。在处理纯文本为主的文档时，推荐使用传统的解析方案，以控制成本与入库速度；对于图文复杂文档处理场景，本方案在解析完整性、检索命中质量与私有化部署能力上均具有明显优势，是目前处理复杂文档的可行路径之一。
