BOM导成Excel以后,我为什么还要用AI再查一遍?
【核心看点】现在的 AI 抓取工程图纸明细栏很强，一秒钟能导出上百行 BOM。但真正的噩梦才刚刚开始——“人工核对”！面对密密麻麻的表格和复杂的装配图，工程师核对两页就眼花脑胀；材料错列、数量冲突、标准件误当下料件等隐蔽地雷一旦看漏，流到车间就是几万块废料。破解之道不是搞虚无缥缈的“全自动免审”，而是**“AI规则预检 ＋ 异常集中预警 ＋ 原图坐标穿透”**：让系统自动放行 90% 规范项，只把 10% 疑难异常红框推给工程师秒级裁决。（文末附开箱即用的 AI 规则排雷提示词）
周一下午四点，深化设计部门的工位上，小刘正对着两块 27 寸显示器较劲。
左边屏幕是打开了十几个图层的总装 CAD，右边是刚从图纸里抓出来的 400 行 Excel 清单。为了核对这批非标构件的明细，他的滚轮在图纸右下角的标题栏和明细表之间来回缩放平移了整整三个小时。光是核对材质和图号，眼睛就已经酸痛发胀，看什么数字都带着重影。
刚准备揉揉发酸的脖子，下料车间主任的电话就火急火燎砸了过来：
“小刘！你们技术部发下来的工单到底过没过脑子？！这批法兰板受力要求明明是 Q355B 低合金高强钢，BOM 里怎么全写成了普碳钢 Q235B？！ 下料车间激光机床已经切了 20 多块，硬度根本不达标，这几万块钱废料记你们技术部头上？！还有更离谱的，那 40 根 GB/T 5782 的外购六角头螺栓，怎么也排成车间机加工工单了？！ 车床师傅拿着两米长的圆钢跑来问我，说几毛钱一颗的五金件，难道要他一根根车出来？！”
小刘当场懵了，赶紧调出表格翻查。原来在核对到第 280 行的时候，由于连续盯着屏幕两个多小时，眼睛早已发花，图纸明细栏里那行缩在一角的小字把材质“Q355B”看成了普碳钢，随手敲了个确认；而标准螺栓因为没填外购备注，直接被系统当成了自制构件。
这绝不是小刘一个人的失误，而是所有制造企业在设计交接中每天都在上演的隐秘失血点——“BOM 提取容易，人工核对看瞎眼”。

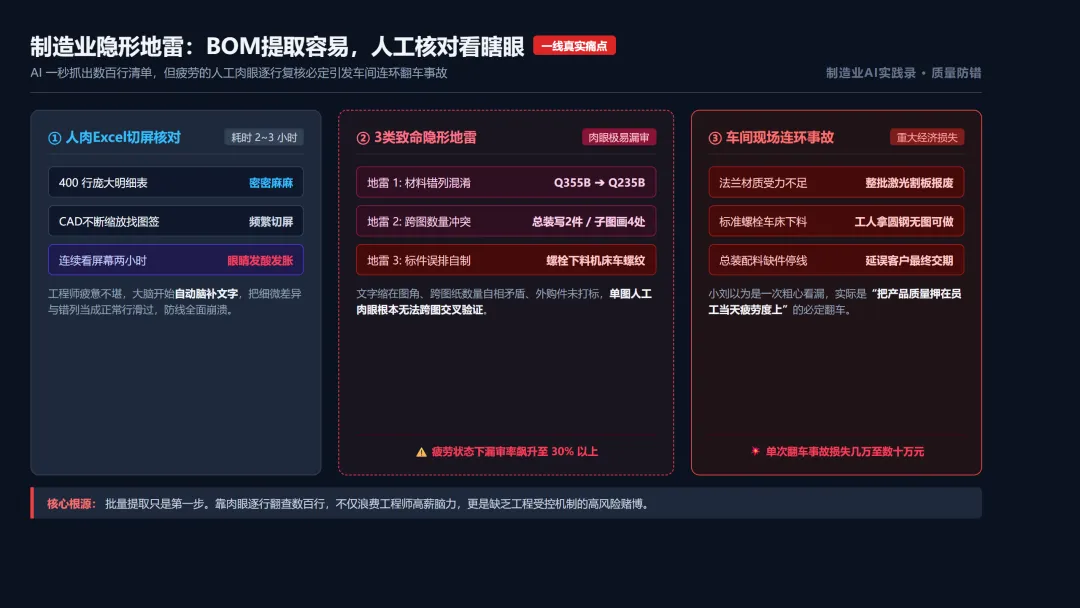

为什么人工逐行核对上百行BOM，是注定失守的高危概率陷阱？
现在的多模态大模型和工程 OCR 技术已经非常成熟，把一套图纸甩给系统，几秒钟就能把所有明细表、图框参数抓成结构化数据。
很多管理层以为：“AI 既然能抓出清单，设计部导出 Excel 不就万事大吉了吗？”
但一线工程师心里最清楚：数据提取只是万里长征第一步，真正的地雷全埋在漫长、反人类的“人工逐行审核”里。 一套中型非标设备往往有几十上百个零件，人工核对必然遭遇三大“隐形刺客”：
1. 字段错位与材质隐蔽混淆
工程图纸历史跨度大，很多老图纸的排版并不规范。材料牌号（如 27SiMn）容易被挤落到规格列；表面处理（如“调质 HB240-280”）容易与备注混杂。人工在快速扫描上百行表格时，大脑会自动脑补补齐信息，把错列和细微字母差异当成正常行滑过去。
2. 跨图纸跨层级数量“左右打架”
一张总装图的明细表上写着“耳板销轴 数量：2”；但当翻开具体的部装图时，图纸标注上左右对称画了 4 处，或者明细栏里写着“每套 2 件，共 2 套”。人工单张核对看不出毛病，跨图汇总时数量立刻发生严重断层。
3. 外购标准五金件混入车间自制机加工池
螺栓、螺母、轴承、弹簧垫圈，明明属于几块钱一个的采购标准件，一旦图纸上没有打上外协标记，系统就会按自制件逻辑流转至机床工单。轻则采购漏买延误总装交期，重则车间师傅人肉盲目下料，造成荒唐的工时浪费。
靠人肉眼力去对上百行枯燥数据，是对工程师脑力的极大浪费，更把企业的产品质量押在员工当天的疲劳度上。
破局的关键，是彻底放弃“逐行人工肉眼排查”，建立一套“AI规则引擎自动预检 ＋ 异常集中排雷 ＋ 原图坐标秒级穿透”的协同机制。

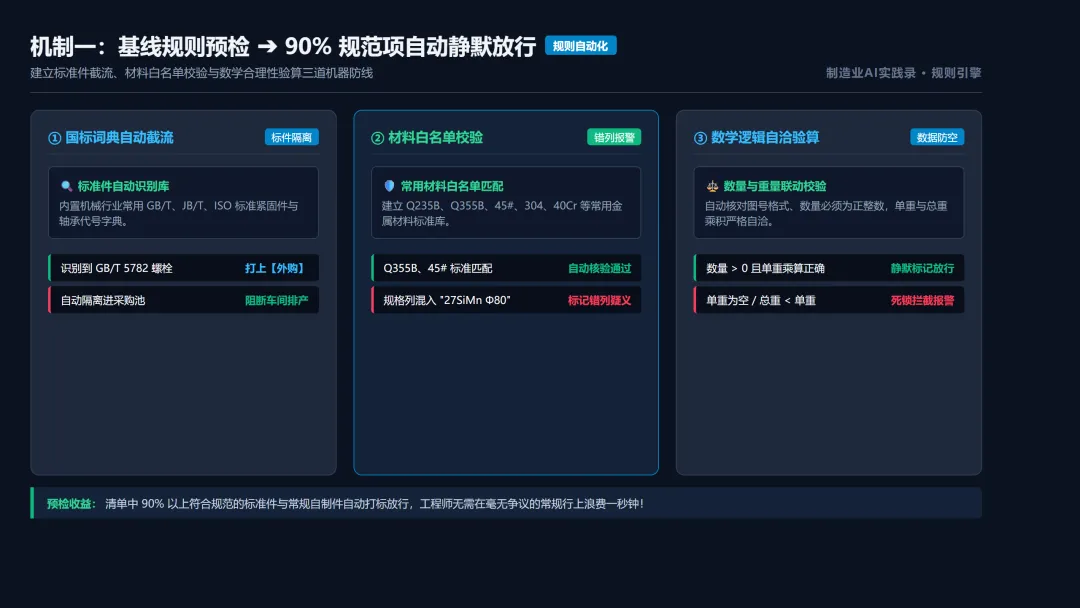

机制一：基线规则预检（让系统自动放行 90% 规范项）
在我们的工程实践中，第一道防线绝不是让人去核对，而是让规则引擎把绝大多数完全合法、无争议的常规行**“静默放行”**。
这一阶段，系统在后台对 AI 提取出的几百行数据执行 3 项硬性过滤：
1. 国标词典自动截流（阻断五金件自制）
内置机械工业常用标准件库（涵盖 GB/T、JB/T、DIN、ISO 等高频紧固件与轴承型号）。一旦匹配到“GB/T 5782”、“6208 轴承”等标准代号，系统立即自动给该行打上【外购标准件】标签，并将其隔离进“外协采购池”，物理阻断向车间下料工单的流转。
2. 材料白名单校验与错列矫正
建立工程钢材/型材白名单（如 Q235B、Q355B、45#、40Cr、304 等）。如果材料列中出现了非标准字符，或者在“规格列”中探测到了材料关键词（如规格写成了 27SiMn Φ80），引擎自动报警并标记为【字段错位疑义】。
3. 完整性与数学合理性验算
自动校验每行图号规范性、数量正整数、单重与总重逻辑乘积。任何单重为空、总重小于单重、或者数量为 0 的异常，瞬间被规则网死死兜住。
通过这道基线过滤，整份清单中 90% 以上符合规范的标准件与常规自制件被自动标记为“合规放行”，工程师根本不需要在这几百行上浪费一秒钟去逐个点开。
为什么技术部敢放心让系统放行这 90%？ 因为白名单与词典校验走的是 100% 刚性的精确匹配逻辑（国标代号正则对齐、标准钢号无歧义命中）。面对毫无歧义的常规项，机器的严谨度远超疲惫的人眼；把 90% 的确定性交给机器，工程师才能真正腾出手，去死磕那 10% 真正要命的模糊冲突。

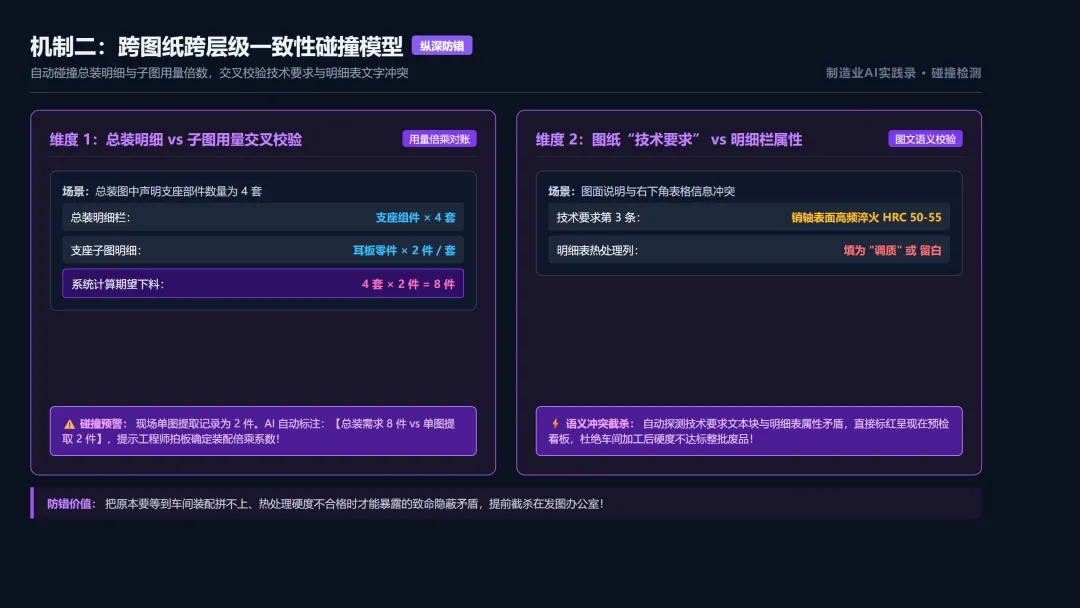

机制二：跨图纸跨层级一致性碰撞（揪出最深层的隐形矛盾）
最致命的错误，往往不在单张图纸本身，而在图纸与图纸之间的“信息冲突”。
AI 预检系统启动第二道纵深防线：跨层级图纸数据碰撞。
1. 总装图明细 vs 子图用量交叉对账
系统将总装图明细栏中登记的子部件数量，与子图标题栏中的件数、以及子图明细中各零件的父子级乘数进行递归校验。如果总装图声明某支座需要“4 套”，而支座子图中耳板用量只有“2 件”，系统自动计算并弹出提示：“总装需求 4 套 × 每套 2 件 ＝ 建议下料 8 件，但当前单图提取仅 2 件，请核定装配倍数”。
2. 图纸技术要求与明细栏属性“文字碰撞”
AI 在读取图框明细的同时，同步扫描图纸下方的**“技术要求”与附注说明**。
如果技术要求第 3 条明确写道：“销轴表面高频淬火，硬度 HRC 50-55”； 而明细栏里的热处理列却写成了“调质”或者留白；系统立刻触发【图纸文本冲突预警】，将矛盾点原原本本列出，提示工程师核对以哪一条为准。
这一步把过去往往要等到装配车间零件拼不起来时才能发现的暗坑，直接提前截杀在办公室里。
机制三：异常集中推屏与原图坐标穿透（只看那 10% 的疑难行）

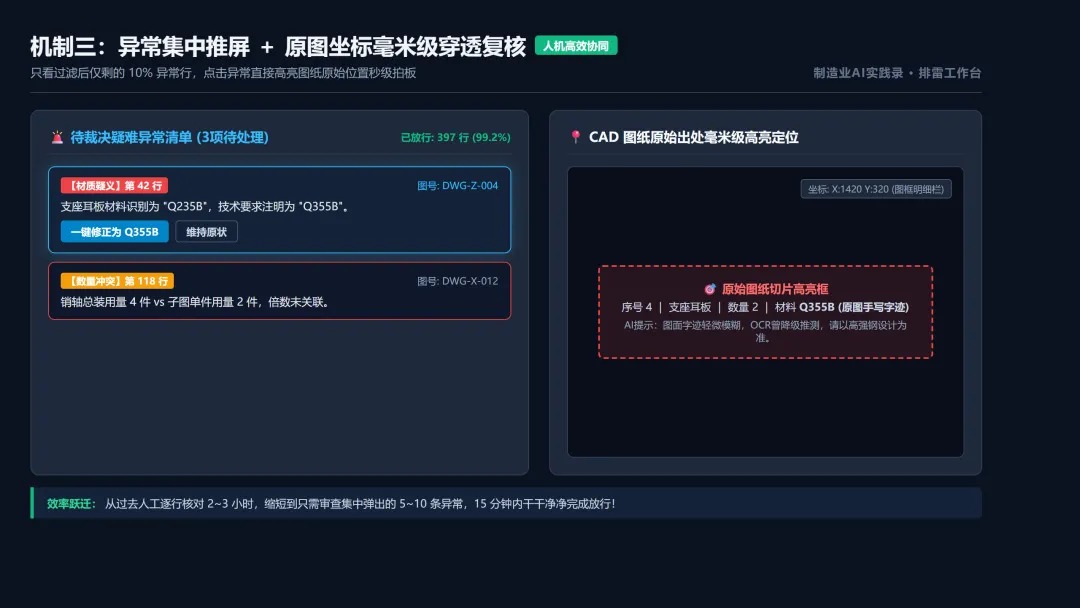

经过前两道严苛的规则清洗，原本让工程师头皮发麻的 400 行庞大表格，瞬间被浓缩过滤成了仅剩 5~8 条存在疑义的“异常清单”。
这就是人机协同最爽快的一步——集中排雷工作台。
在这个界面中，工程师面对的不再是滚不到头的 Excel，而是一个高度聚焦的“待决列表”：
- 左侧异常卡片列
：清晰罗列待办事项，如“【材质疑义】第 42 行支座耳板材料与规格疑似错列”、“【数量冲突】第 118 行销轴总装用量与子图倍数不一致”； - 右侧毫米级原图穿透
：工程师鼠标轻点某条异常，右侧的图纸查看器瞬间自动平移、缩放，并用高亮红框直接框选出图纸右下角该零件的原始明细行与标注区域！
工程师不用再去 CAD 里漫无目的地找图层、搜图号，眼睛直接落在红框里的原始出处。看一眼原图、对比系统提示，两秒钟就能判断出是“采纳修正”还是“保留现状”，随手一按完成拍板。
原来动辄需要一整个下午逐行人肉死磕的清单，现在只需要聚焦处理这几条红框异常，十几分钟喝杯茶的功夫就能完成闭环交付。
总结：AI时代的质量防错，是把机器当成不知疲倦的“预检员”
在图纸数字化的落地中，最大的误区不是技术不够先进，而是管理上陷入了思维偷懒：要么幻想模型能‘一步到位全自动免审’，结果车间废料频出后狼狈叫停；要么把 AI 降级成昂贵的‘OCR 打字机’，让月薪过万的工程师继续在几百行表格里当肉眼校对工。
真正成熟的工程质量防线，永远建立在清晰的边界划分上：让机器不知疲倦地核对成百上千条刚性规则、对比跨图图号、匹配标件词典，让人凭借几十年的工程直觉做最终 10 秒的决断。
一套轻量的规则排雷引擎，无需先期采购重型系统的漫长定制周期与重度配置，就能帮技术部把好交付的第一道关，堵死几万、几十万的车间批量废料黑洞。
大家在平时的图纸整理与 BOM 编制中，还踩过哪些隐蔽的“坑”？最让你头疼、人工最容易看漏的核对环节是什么？欢迎在评论区留言交流！
可复用提示词：BOM自动排雷预检规则指令
如果你手头也有一批 AI 刚提取出来的图纸明细数据，或者想让大模型帮你充当“排雷预检员”，可直接复制以下结构化指令：
你是一名资深制造业BOM审查专家。请对输入的工程图纸明细行执行严苛排雷预检：1.标件截流：匹配标准件代号(GB/JB/DIN/ISO/紧固件/轴承)，是则标记【外购标准件】；2.材质校验：比对常见金属牌号，若材料列为空、含有规格尺寸或疑似错列，标记【材质疑义】；3.数据自洽：检查图号、数量(正整数)、单重与总重逻辑关系，发现空值或矛盾标记【数据异常】；4.图文冲突：若提供技术要求文本，核对热处理/表面要求与明细表是否冲突并标注行号；5.输出格式：对完全合规项仅在最后输出放行统计行数；将所有异常项提取为独立表格，每行必须包含：原行号、零件名称、错误类型、具体冲突描述及修改建议。
