V4L2 源码深度解析(十):先停访问,再还缓冲区——STREAMOFF 与异常退出

上一节中，采集已经跑通：驱动写入一帧，调用 vb2_buffer_done()；应用通过 DQBUF 取得结果，处理完再 QBUF。同一组内存就这样反复使用。

现在准备结束采集。最容易想到的做法是把四块映射解除、释放缓冲区、关闭节点。但此时可能有一块仍在处理线程手中，另一块已经完成却还没有出队，还有一个线程睡在 DQBUF 里面。直接释放存储，可能让仍在运行的执行方访问失效内存；只清掉 streaming 标志，又不能让正在执行的操作凭空消失。

停止过程必须按依赖关系收尾：先让实际访问结束，再撤销本轮排队，最后按需要释放存储和对象。 STREAMOFF 负责其中的停流与取消，不能把它理解成一次“释放所有内存”。

本篇继续使用 VIMC、普通 CAPTURE、MMAP、vmalloc 后端，默认不使用 Media Request。缓冲区池和映射已经建立。源码采用 min_buffers_needed、prepared、synced、固定 bufs[] 的这套实现；特定分支的行为以文中的函数体为准。

1. 先把“收回缓冲区”讲清楚

1.1 停流时，四块缓冲区不一定处于同一阶段

假设池里有四块缓冲区，停止前出现下面这个时刻：buffer 0 已从驱动私有列表取出，处理线程正在写它；buffer 1 还在驱动列表中等待；buffer 2 已经完成，留在 VB2 的完成列表；buffer 3 只做了 PREPARE_BUF，还没有 QBUF。

这是一个用于推演的快照，不是固定的索引分工。四块存储都存在，但需要收尾的关系不一样：

前三块都还在 VB2 的 queued_list 中，只有 buffer 2 同时位于 done_list；buffer 3 不在这两条排队列表中。此时 queued_count=3，owned_by_drv_count=2。驱动的 buf_list 则只有 buffer 1，正在执行的 buffer 0 已经离开这条私有列表。

驱动列表为空，不等于没有正在处理的缓冲区。 这是停流时首先要排除的误判。

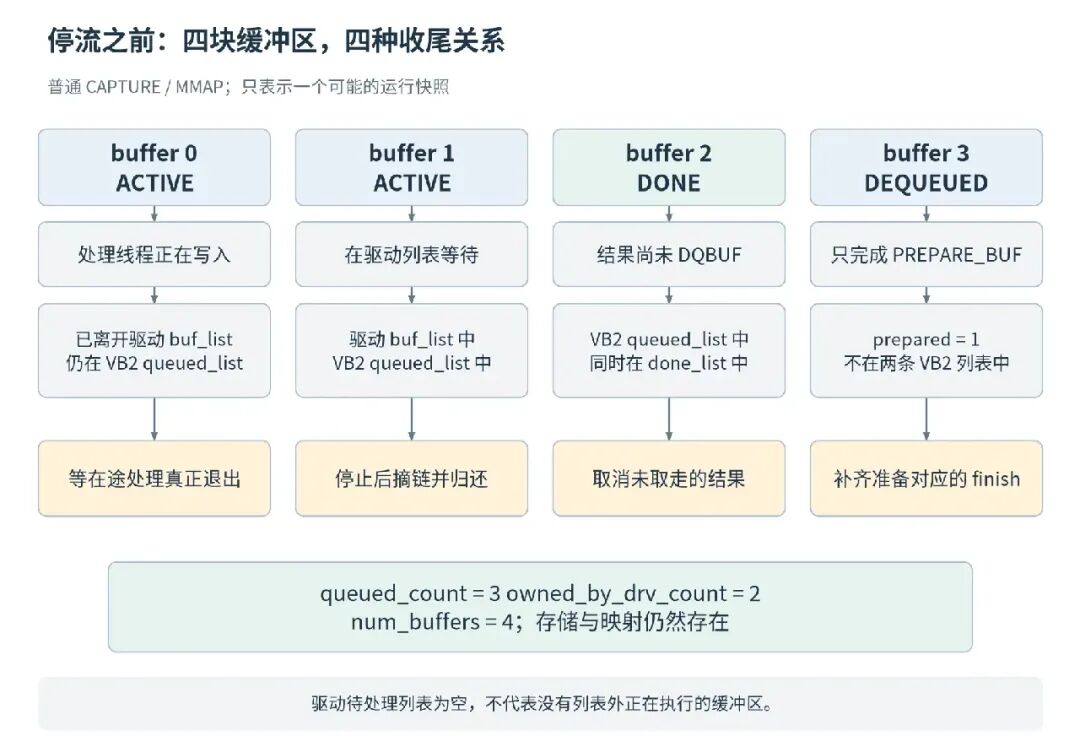

图 1：按本篇假设的时刻绘制。虚拟映射可以同时存在，但不能用映射是否存在判断实际访问是否已经结束。

1.2 停止运行、取消排队和释放存储是三件事

停止运行，解决的是“还会不会继续写这块内存”。对 VIMC，是让软件处理线程退出；对真实设备，可能涉及 DMA 停止、硬件空闲确认及中断、工作队列的同步。

取消排队，解决的是“这一轮已提交和已完成的对象还算不算数”。STREAMOFF 会撤销本轮提交，也会丢弃尚未出队的完成结果。它不是把历史结果逐个 DQBUF 后才结束的排空操作。

释放存储，解决的是“队列是否还需要持有这些缓冲区”。MMAP 主线中，成功 STREAMOFF 后，缓冲区管理对象、索引和像素存储仍可保留，已有映射也还在。重新 QBUF、STREAMON 可以复用这个池；不必每次暂停都重新 REQBUFS 和 mmap。

因此，本文所说的“收回全部缓冲区”，首先是收回本轮交给框架和驱动的使用关系，而不是把四块存储全部 kfree()。已经 DQBUF 并交给其他应用线程或设备处理的图像，也不会被 STREAMOFF 自动停止消费。

实现对照：vimc_capture_process_frame()、vb2_buffer_done()、__vb2_queue_cancel()；停止接口约定见文末“停流与取消”。

2. STREAMOFF 从哪里进入，在哪里可能被拒绝

2.1 参数是队列类型，不是缓冲区编号

应用按已经建立的队列类型发起请求：

int type = V4L2_BUF_TYPE_VIDEO_CAPTURE;

if (ioctl(fd, VIDIOC_STREAMOFF, &type) < 0) {
    perror("VIDIOC_STREAMOFF");
/* 不能在这里直接宣告停流已经完成。 */
}

多平面采集使用相应的 _MPLANE 类型。这里必须传 &type，因为 ioctl 参数是整数的地址。STREAMOFF 作用于整条队列，没有一个表示“只停 buffer 0”的 index 参数。

VIMC 的操作表连接了 .vidioc_streamoff = vb2_ioctl_streamoff。标准 ioctl 层先处理参数、选锁、检查节点状态与命令能力，再经 v4l_streamoff() 将类型值传入 VB2。

应用 ioctl(STREAMOFF)
  → v4l2_ioctl → video_ioctl2 → __video_do_ioctl
  → v4l_streamoff → vidioc_streamoff
  → vb2_ioctl_streamoff
  → vb2_streamoff
  → vb2_core_streamoff
  → __vb2_queue_cancel

上图省略了此前讲过的参数编组内部层次。调用到取消函数之前，仍可能在外层失败，不能因为“这是退出命令”就假设它绕过全部检查。

2.2 owner、fileio 与类型检查各管一层

intvb2_ioctl_streamoff(struct file *file, void *priv, enum v4l2_buf_type i)
{
structvideo_device *vdev = video_devdata(file);

if (vb2_queue_is_busy(vdev->queue, file))
return -EBUSY;
return vb2_streamoff(vdev->queue, i);
}

这一层检查当前打开上下文是否能操作队列。队列已经属于另一个上下文时返回 -EBUSY，不会继续调用驱动的停流回调。它不比较 PID，也不因这是 STREAMOFF 就临时改变 owner。

intvb2_streamoff(struct vb2_queue *q, enum v4l2_buf_type type)
{
if (vb2_fileio_is_active(q)) {
        dprintk(q, 1, "file io in progress\n");
return -EBUSY;
    }
return vb2_core_streamoff(q, type);
}

下一层排除 fileio 辅助流占用，之后才进入核心。fileio 有自己的组合清理入口，不能把显式流式接口与 read/write 辅助流任意混用。

intvb2_core_streamoff(struct vb2_queue *q, unsignedint type)
{
if (type != q->type) {
        dprintk(q, 1, "invalid stream type\n");
return -EINVAL;
    }
    __vb2_queue_cancel(q);
    q->waiting_for_buffers = !q->is_output;
    q->last_buffer_dequeued = false;
    dprintk(q, 3, "successful\n");
return0;
}

核心没有 if (!q->streaming) return 0。类型匹配以后，即使尚未运行，也会执行取消。因此，只有 PREPARE_BUF 或 QBUF、从来没有 STREAMON 的对象，同样可以由这条路径恢复到正常可重新使用的状态。

函数最后为 CAPTURE 设置 waiting_for_buffers=true，并清掉 last_buffer_dequeued。前者供后续等待/就绪语义使用，不是启动标志；它与 waiting_in_dqbuf 也不是同一个字段。

2.3 外层仍有优先级和锁

命令表将 STREAMOFF 标为 INFO_FL_PRIO | INFO_FL_QUEUE。使用标准文件句柄时，优先级检查可能在进入上述辅助函数前返回 -EBUSY；队列命令按规则选择操作互斥锁。VIMC 的 q->lock 和 vdev->lock 都指向 vcapture->lock。

支持 Media Request 的设备还会在 STREAMON/OFF 分发时先取得可选的 req_queue_mutex，再取得本次操作锁。本篇普通路径不需要画成始终持有两把锁。等待可中断锁失败时，也可能尚未开始任何停流工作。

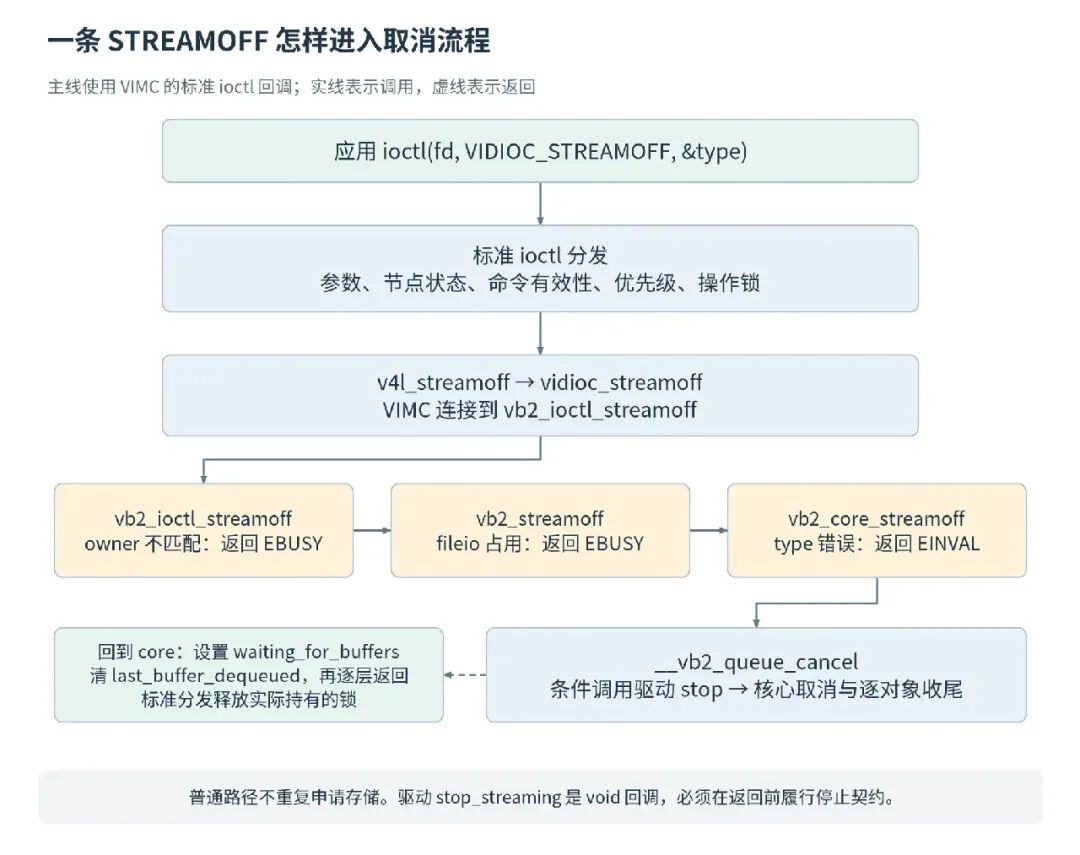

图 2：布局回调与内存分配不在这条路径中。取消过程返回核心后，核心设置两个等待相关字段，再逐层返回并释放实际取得的锁。

实现对照：v4l_streamoff()、v4l2_ioctls[]、__video_do_ioctl()、两个 STREAMOFF 辅助入口及 vb2_core_streamoff()。

3. 进入取消函数：先让驱动停止，不能反过来

3.1 为什么先判断 start_streaming_called

__vb2_queue_cancel() 的第一步是：

if (q->start_streaming_called)
    call_void_qop(q, stop_streaming, q);

它依据的是“驱动启动入口是否已经执行”，而不是只看 q->streaming。这恰好对应第八篇的延后启动：框架可能接受了 STREAMON，但提交数量还不够，驱动并没有开始运行。这时取消预排对象即可，不应虚构一次已经启动的硬件再去停止。

反过来，正常运行时，VB2 先调用驱动 stop_streaming()，等它返回后，才清框架状态。这个顺序保留了回调所需要的运行上下文，也要求驱动在返回前结束实际访问、归还自己接收的全部对象。

停止回调的类型是 void。它不是“发一个停止请求就返回，让 VB2 随后自己等硬件”；也没有一个通用的错误返回值，可以告诉核心“硬件没停住，请继续保留 ACTIVE”。设备必须在自身实现中完成停止、等待或必要的安全恢复，满足回调契约。

3.2 回调返回时，驱动应当交出什么

从 buf_queue() 接收的每个对象，都要通过 vb2_buffer_done() 归还。正常停流中允许 DONE 或 ERROR；未形成可交付图像的剩余对象通常用 ERROR。启动失败时的 QUEUED 回退属于另一种场景，不能混用。

对于 VIMC，处理线程手里的对象可能完成最后一次复制并报告 DONE；私有列表里没来得及处理的对象，则在停止后按 ERROR 归还。两者最终都会被整队取消，不能期待应用在 STREAMOFF 返回后继续逐个 DQBUF 这些结果。

“按 ERROR 归还给 VB2”与“应用会收到一个错误帧”不是同一承诺。 停流期间归还，只是先闭合驱动接收与归还的配对，随后取消函数还会撤销完成列表。

4. VIMC 的停止：等待线程退出，再清私有列表

4.1 三个动作的实际顺序

staticvoidvimc_capture_stop_streaming(struct vb2_queue *vq)
{
structvimc_capture_device *vcapture = vb2_get_drv_priv(vq);

    vimc_streamer_s_stream(&vcapture->stream, &vcapture->ved, 0);

/* Stop the media pipeline */
    video_device_pipeline_stop(&vcapture->vdev);

/* Release all active buffers */
    vimc_capture_return_all_buffers(vcapture, VB2_BUF_STATE_ERROR);
}

第一步让 streamer 停止；第二步结束媒体管线的框架登记；第三步从捕获驱动的私有列表归还剩余缓冲区。

video_device_pipeline_stop() 处理媒体管线的关联和使用登记，不能单独当成停止所有 Sensor 或 DMA 的万能接口。本例对各子设备的 s_stream(0) 调用，发生在 streamer 的终止路径中。

4.2 kthread_stop 不是在 memcpy 中间强行销毁线程

vimc_streamer_s_stream(..., 0) 在发现线程存在以后，执行如下停止分支节选：

if (!stream->kthread)
return0;
        ret = kthread_stop(stream->kthread);
if (ret)
            dev_dbg(ved->dev, "kthread_stop returned '%d'\n", ret);
        stream->kthread = NULL;
        vimc_streamer_pipeline_terminate(stream);

kthread_stop() 设置停止条件、唤醒目标线程，并等待它退出。线程需要检查 kthread_should_stop() 后主动返回。VIMC 在线程循环开头检查这个条件；如果此时已经进入一轮 process_frame()，通常要等当前轮执行到能够退出的位置。

这说明两个实际现象：STREAMOFF 可能等待正在处理的一帧完成；等待耗时也不能只根据帧率写成一个固定的毫秒数。如果处理函数卡在不能结束的操作里，停流路径也可能卡住。

VIMC 对 kthread_stop() 返回的线程结果只记录调试信息，然后继续终止管线。这不是忽略“线程仍在写”的错误；等待线程退出与线程函数的返回值要分开理解。代码注释还专门考虑了刚启动便停止、线程尚未正常进入执行的情形。

4.3 为什么必须先等线程，而不是先遍历 buf_list

vimc_capture_process_frame() 在 qlock 下摘除一个对象，然后解锁，才复制像素并报告完成。一个正在复制的缓冲区已经不在 buf_list 中。

如果先把列表中的对象全归还，再宣告“所有缓冲区已经回收”，正在复制的那块就会被漏掉。更糟的是，如果核心随后释放它，线程仍持有裸指针。

本例先 kthread_stop() 等线程退出，就把这段列表外的在途访问也覆盖了。等线程确实结束，再终止子设备处理路径、清理剩余列表，依赖顺序才成立。

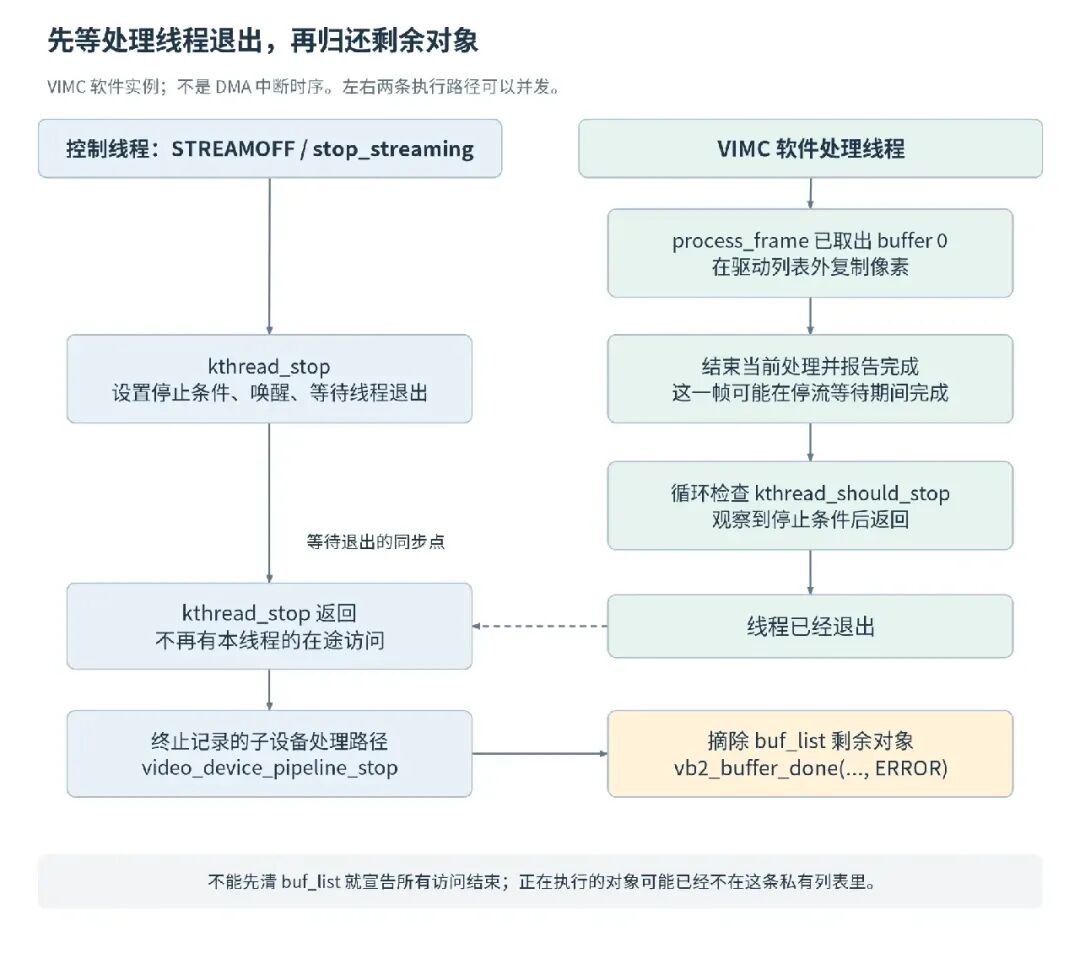

图 3：停止请求可以发生在一轮处理途中。图中允许当前处理完成后退出，并不要求每次停流都恰好产生最后一帧。

4.4 剩余对象怎样按 ERROR 归还

staticvoidvimc_capture_return_all_buffers(struct vimc_capture_device *vcapture,
enum vb2_buffer_state state)
{
structvimc_capture_buffer *vbuf, *node;

    spin_lock(&vcapture->qlock);

    list_for_each_entry_safe(vbuf, node, &vcapture->buf_list, list) {
        list_del(&vbuf->list);
        vb2_buffer_done(&vbuf->vb2.vb2_buf, state);
    }

    spin_unlock(&vcapture->qlock);
}

list_for_each_entry_safe() 允许遍历时删除当前成员。每次先摘掉驱动的 list，再调用 vb2_buffer_done()，后者撤销 ACTIVE 和驱动持有计数，并把 ERROR 对象放入 VB2 完成列表。

这里持有的是 VIMC 的 qlock，不是 VB2 的 done_lock。完成函数会按自身规则取得后者。相应锁顺序以及调用上下文必须一致，不能在自旋锁临界区里加入可能睡眠的任意资源销毁。VIMC 的软件示例也不能作为所有 DMA 后端都能在任意上下文执行的证明。

终止管线函数按已记录数组的逆序取出实体，对子设备调用 s_stream(0)。该实现没有把每次子设备关闭返回值汇总成一个失败码；因此不应把它推广成所有硬件的完备故障恢复模板。

实现对照：vimc_capture_stop_streaming()、vimc_streamer_s_stream()、vimc_streamer_thread()、vimc_streamer_pipeline_terminate()、vimc_capture_return_all_buffers()；线程停止约定见文末。

5. 驱动返回以后，VB2 为什么还要检查 ACTIVE

5.1 兜底告警不是硬件停止机制

取消函数随后检查：

if (WARN_ON(atomic_read(&q->owned_by_drv_count))) {
for (i = 0; i < q->num_buffers; ++i)
if (q->bufs[i]->state == VB2_BUF_STATE_ACTIVE) {
                pr_warn("driver bug: stop_streaming operation is leaving buf %p in active state\n",
                    q->bufs[i]);
                vb2_buffer_done(q->bufs[i], VB2_BUF_STATE_ERROR);
            }
        WARN_ON(atomic_read(&q->owned_by_drv_count));
    }

正确的停止回调应该使 owned_by_drv_count 已经归零。这里出现告警，意味着驱动没有按契约归还干净。核心遍历仍为 ACTIVE 的对象，强制按 ERROR 收回，再检查计数。

这只是软件账目的兜底。它不能替驱动关闭 DMA，也不会自动清理驱动私有链表和定时任务。如果硬件仍在写，核心把对象从 ACTIVE 改成 ERROR 反而可能让后续清理继续推进。看到告警后不能以“框架已经帮我回收”为由忽略驱动缺陷。

排障要同时检查：是否漏归还了对象，是否重复归还导致计数不平，是否还存在中断或工作线程的晚到完成。重复调用 vb2_buffer_done() 也不是合法的幂等清理；入口要求对象仍为 ACTIVE。

5.2 vb2_wait_for_all_buffers 只等待配对完成

intvb2_wait_for_all_buffers(struct vb2_queue *q)
{
if (!q->streaming) {
        dprintk(q, 1, "streaming off, will not wait for buffers\n");
return -EINVAL;
    }

if (q->start_streaming_called)
        wait_event(q->done_wq, !atomic_read(&q->owned_by_drv_count));
return0;
}

这个辅助函数等待的是 owned_by_drv_count == 0，不是 DMA 硬件空闲寄存器。它不扫描像素、不触发归还，也不替调用者释放操作锁，没有内置超时。

它可以用于设备仍能推进完成的停止实现，但前提是还有某条执行路径负责将对象归还。若先屏蔽了唯一的完成中断，再等待计数归零，却没有其他回收路径，等待不会自行结束。

它也不会调用 DQBUF 等待所用的 wait_prepare/wait_finish。持有操作锁调用时，必须保证负责完成的路径不依赖同一把锁。不能拿着 done_lock 或某把完成路径必需的私有锁，再睡眠等完成。

本例 VIMC 没有调用这个函数。它通过等待线程退出，再主动归还私有列表来闭合配对，不能在 VIMC 时序里添加一个不存在的“统一等待所有缓冲区”步骤。

6. 核心怎样取消列表，并给每块缓冲区收尾

6.1 先清队列运行状态，再撤销两条列表

q->streaming = 0;
    q->start_streaming_called = 0;
    q->queued_count = 0;
    q->error = 0;
    q->uses_requests = 0;
    q->uses_qbuf = 0;
    INIT_LIST_HEAD(&q->queued_list);
    INIT_LIST_HEAD(&q->done_list);
    atomic_set(&q->owned_by_drv_count, 0);
    wake_up_all(&q->done_wq);

这里归零的是本轮运行和提交计数。num_buffers、bufs[]、当前 MMAP 存储以及 owner 没有在这段代码中释放或清空。

两次 INIT_LIST_HEAD() 使 VB2 的提交列表与完成列表都恢复为空。它不是逐个调用 DQBUF，未取走的图像结果不会再作为本轮结果交给应用。后续重新排队时，缓冲区的链表成员会重新挂接。

源码没有在这里包一层 done_lock。成立的前提是：驱动已停止所有完成生产路径，排队和出队按外层操作锁串行化。不能只复制“无锁重置列表头”这几行到仍有中断并发写列表的驱动里。

6.2 唤醒发生在逐缓冲区收尾之前

这是顺序上很容易画错的一处。核心先清 streaming、撤销列表、唤醒 done_wq，然后才遍历整个池收尾。

唤醒不等于等待线程立刻越过所有锁。VIMC 的标准 DQBUF 醒来后，要重新取得 vcapture->lock；STREAMOFF 路径还持有它，所以 DQBUF 不能在这个临界区中间就把半清理对象交回应用。

因此，应该画出“先唤醒，稍后重新取得操作锁”，而不是把源代码顺序改成“全部清完再唤醒”。对于直接调用核心、自己管理锁的驱动，也必须建立等价的同步条件。

6.3 提前准备但没排队的对象，也需要 finish

遍历池时，非 Request 主干执行：

__vb2_buf_mem_finish(vb);
if (vb->prepared) {
            call_void_vb_qop(vb, buf_finish, vb);
            vb->prepared = 0;
        }
        __vb2_dqbuf(vb);
if (vb->req_obj.req) {
            media_request_object_unbind(&vb->req_obj);
            media_request_object_put(&vb->req_obj);
        }
if (vb->request)
            media_request_put(vb->request);
        vb->request = NULL;
        vb->copied_timestamp = 0;

__vb2_buf_mem_finish() 先看 synced：未做过内存 prepare，或已经在正常完成阶段执行过 finish，就直接返回；否则清 synced，逐平面调用内存后端的 finish。

接着，只有 prepared 为真，才调用驱动的 buf_finish 并清准备标志。最后 __vb2_dqbuf() 使对象回到 DEQUEUED。

两种 finish 不可混为一谈。内存后端 finish 处理存储交接；驱动 buf_finish 处理设备相关收尾。VIMC 没有提供自己的 buf_finish，vmalloc 后端也没有实际的 prepare/finish 回调，但核心仍维护配对标志。换成需要缓存操作的后端时，相同调用位置才会执行对应工作。

6.4 同一状态名，可能需要不同的收尾

这张表讨论一次遵守契约的取消。PREPARING 是准备函数内部的临时状态，不应被当成可以与正常取消随意并发操作的稳定状态；相关调用必须按对应的串行化规则组织。

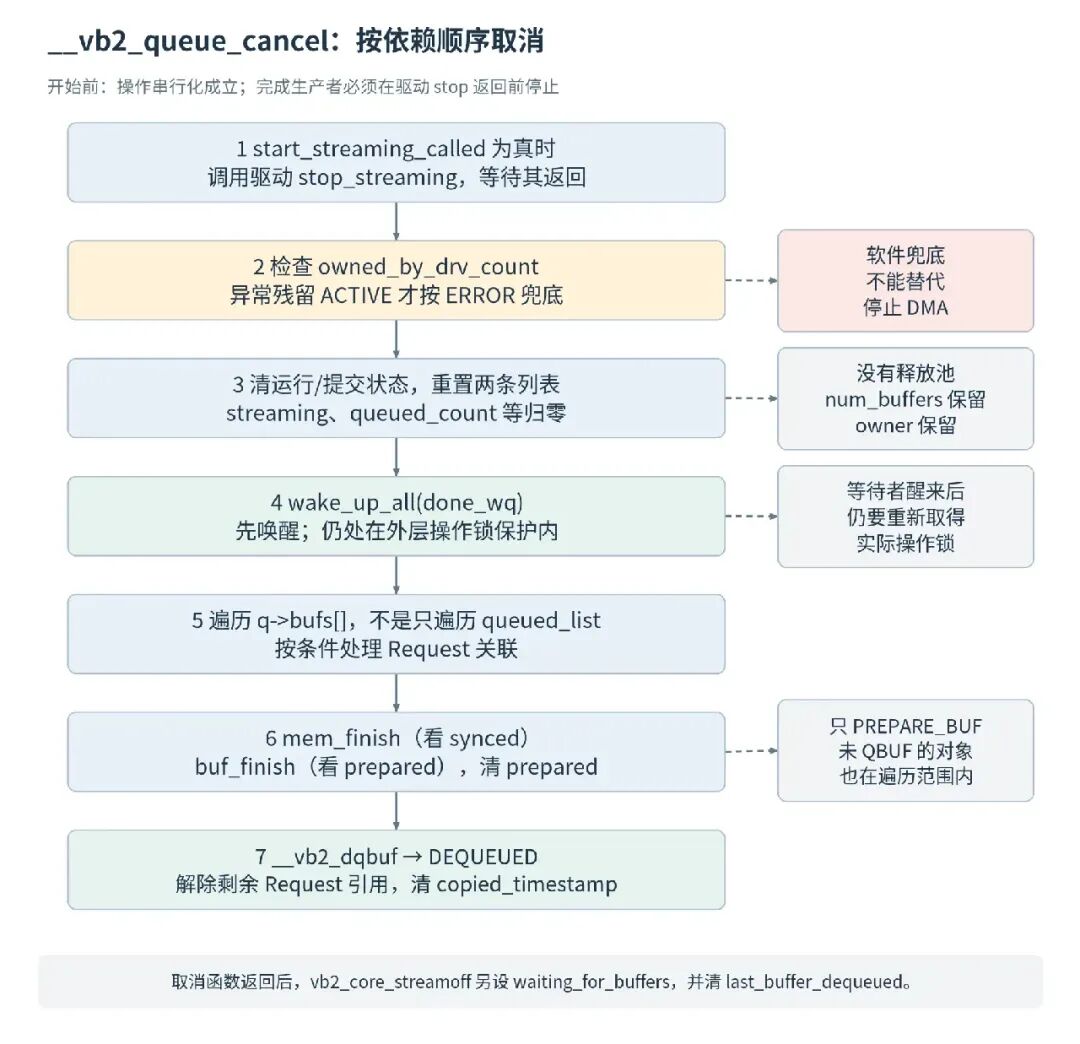

图 4：唤醒位于逐对象收尾之前；驱动停止先于列表重置。虚线表示异常兜底，不代表它可以替代真实访问终止。

6.5 DEQUEUED 不是“数据和结构体全部清零”

staticvoid __vb2_dqbuf(struct vb2_buffer *vb)
{
structvb2_queue *q = vb->vb2_queue;
if (vb->state == VB2_BUF_STATE_DEQUEUED)
return;
    vb->state = VB2_BUF_STATE_DEQUEUED;
    call_void_bufop(q, init_buffer, vb);
}

已经是 DEQUEUED 的对象在这里直接返回。其他对象改变状态后，调用 buf_ops->init_buffer；当前 V4L2 适配实现主要将 request_fd 设为 -1，并不是对整个缓冲区描述做 memset()。

因此，取消之后不要把旧时间戳、序号或像素残留重新当成有效结果。STREAMOFF 撤销的是本轮结果资格，不需要为了结束排队就把每个像素擦成零。

原函数还有 Request 分支：读取关联请求的状态，必要时调用 buf_request_complete，之后解除 request object 和请求引用。这一段用于避免请求关联悬挂，不等于简单地“释放整个 Request”。源码旁的历史注释出现了 buf_request_cancel 字样，实际调用成员是 buf_request_complete；分析应以代码为准。

实现对照：__vb2_queue_cancel()、__vb2_buf_mem_finish()、__vb2_dqbuf()、__init_vb2_v4l2_buffer()。

7. 另一个线程阻塞在 DQBUF，停止以后怎样退出

7.1 等待条件中本来就包含停止和错误

DQBUF 没有完成结果时，设置 waiting_in_dqbuf，调用 wait_prepare 让出操作锁，再等待：

wait_event_interruptible(q->done_wq,
    !list_empty(&q->done_list) || !q->streaming || q->error);

STREAMOFF 把 streaming 清零，再唤醒等待者，所以即使没有新图像，也能使等待条件成立。醒来后，DQBUF 通过 wait_finish 重新取得操作锁，清掉 waiting_in_dqbuf，再检查队列状态。

在节点仍注册、没有信号打断、没有其他操作竞争的本例中，下一轮检查发现 !q->streaming，返回 -EINVAL。不能把它写成“返回一块空缓冲区”，也不能强行套用非阻塞无帧时的 -EAGAIN。

设备已经断开、信号到达、队列错误或其他等待者存在时，返回路径可能不同，应按实际先后判定。waiting_in_dqbuf 由等待路径在醒来后清除，取消函数没有把它直接清零；这也防止另一个等待者在旧等待尚未退出时被误认为不存在。

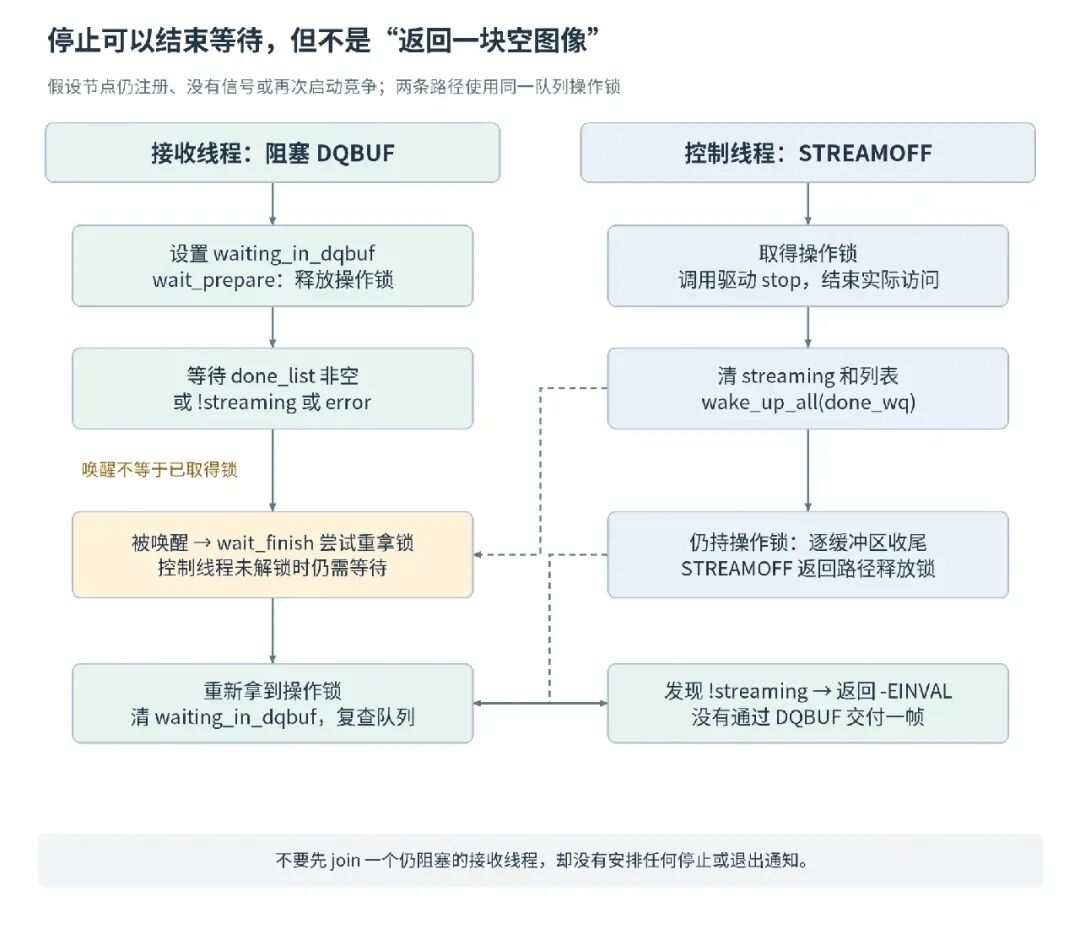

图 5：控制线程与接收线程共享同一个打开上下文。接收线程睡眠时释放的是实际持有的队列操作锁，醒来后重新取得。

7.2 完成通知先唤醒了等待者，也不保证能取到最后一帧

驱动停流过程中调用 vb2_buffer_done(ERROR)，会先产生一次唤醒；取消函数后面又会清空完成列表并唤醒。等待者醒来仍要等操作锁，因此最终可能看到已停止的空队列，而不是中间那块 ERROR 对象。

相反，如果 DQBUF 在停流取得操作锁之前已经成功交付一帧，那块存储的应用处理责任已经成立。STREAMOFF 不会撤销其他线程已经拿到的 C 指针，更不会停止下游编码器或 GPU 的访问。

7.3 应用多线程退出时，不要先等一个永远等不到的 join

一个可实施的退出顺序是：控制线程发布停止状态，阻止新的 QBUF 和新的下游任务；通过共享的有效队列身份执行 STREAMOFF，使阻塞 DQBUF 有机会返回；再等待接收线程退出，并等待已经提交的图像消费者结束，最后解除映射和释放池。

停止标志以及“是否继续 QBUF”的判断也要有实际同步，不能只依赖一句注释。如果先 pthread_join() 一个阻塞在 DQBUF 的线程，却没有停止、错误或信号使它醒来，就可能一直等待。

另一种更易控制的实现是使用非阻塞节点，以 poll 同时等待视频节点和退出通知。无论哪种方式，都不要在信号处理函数里堆叠 ioctl、释放内存和线程等待；处理函数只设置退出标志或发出适当通知，由正常执行路径完成收尾。

实现对照：__vb2_wait_for_done_vb()、vb2_ops_wait_prepare()、vb2_ops_wait_finish()。应用线程设计是建立在这些实现上的同步方案，不是 VB2 自动创建的线程管理。

8. STREAMOFF 返回后，池里到底还剩什么

回到开头的四块缓冲区。假定处理中的 buffer 0 正常完成后线程退出，buffer 1 被按 ERROR 归还，其他两块没有额外并发变化：

中间的完成顺序由实际执行决定，表中不要求固定为 0、1、2。重要的是：驱动归还时没有减少 queued_count，整队取消时才统一撤销提交。

成功 STREAMOFF 不会清 owner，也不会把 num_buffers 改成零。别的独立打开上下文，不能因此就绕过已有池的归属检查。释放池或最后关闭时，才有相应的 owner 更新。

复用池时必须重新 QBUF。不能只再发一个 STREAMON，就假定上一轮已经被取消的列表仍然有效。实际是否立即进入驱动启动回调，仍取决于预排数量和启动门槛。

9. 几种异常退出，不能都画成同一条回滚线

9.1 只有 PREPARE_BUF 或 QBUF，没有真正启动

尚未 STREAMON 时，streaming=0、start_streaming_called=0。STREAMOFF 跳过驱动 stop，但仍执行准备收尾、列表取消和状态恢复。

已经 STREAMON、预排数量还未达到门槛时，可能是 streaming=1、start_streaming_called=0。同样没有运行中的 VIMC 线程需要停止；核心清掉接受过的流请求与预排对象即可。

9.2 启动回调失败，不能寄希望于后面的 stop 再补救

启动函数失败时，驱动已经要按 QUEUED 归还自己接收的对象，并撤销启动过程中实际取得的资源。VB2 会将 start_streaming_called 清零。

后续 STREAMOFF 可能因此不再调用驱动 stop。若启动回调失败返回时还残留运行中的 DMA 或软件线程，不能指望“以后肯定还会再停一次”。这是启动失败分支必须自己闭合实际访问的原因。

立即启动失败与延后 QBUF 触发启动失败，留下的 streaming 标志和本次提交状态也不同。第八篇已经展开这些分支；本篇只强调：取消函数仍会收尾 prepared/synced，但这不能代替驱动启动失败时的硬件撤销。

9.3 单帧 ERROR 与队列 error 不同

voidvb2_queue_error(struct vb2_queue *q)
{
    q->error = 1;

    wake_up_all(&q->done_wq);
}

vb2_queue_error() 只设置队列错误并唤醒等待者。它没有调用 stop_streaming()，没有逐个归还 ACTIVE，也没有释放存储。

DQBUF 可以因为 q->error 返回 -EIO，即使完成列表里还残留对象。接下来仍需要按设备故障语义停止真实访问、执行取消或移除清理。

取消函数会清 q->error，使框架可以用于下一轮。但清标志不等于修复失联 Sensor、总线错误或硬件死锁。驱动必须先完成真实故障处理，再允许重新开始。

9.4 退出命令返回错误，先找失败发生在哪一层

STREAMOFF 的参数是只输入的整数。不要把 REQBUFS、DQBUF 那种“驱动动作成功、输出复制再失败”的一般例子原样套到这条命令。输入地址不可访问时会更早失败；停流本身没有一份图像描述需要在最后回写。

“返回 0”也不是检测任意错误驱动硬件状态的独立证明：stop 回调是 void，核心主要依赖驱动履约。发现 ACTIVE 回收告警、晚到中断或停止后写内存，必须修复相应路径。

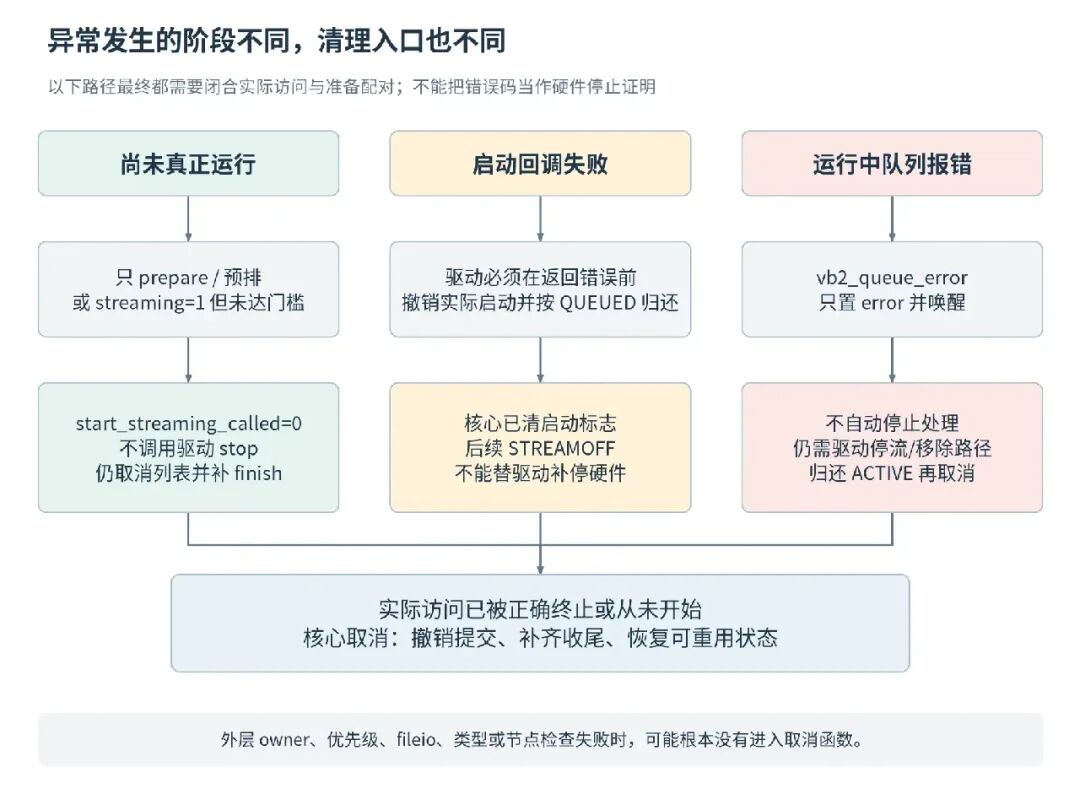

图 6：不同异常先处理各自尚未结束的访问，再进入核心取消；外层提前拒绝不等于停流完成。

实现对照：vb2_core_streamon()、vb2_core_qbuf()、vb2_start_streaming()、vb2_queue_error()、标准 ioctl 分发与 STREAMOFF 包装。

10. 真正释放池：REQBUFS(0) 与 queue_release

10.1 停止后，应用才决定是否继续保留存储

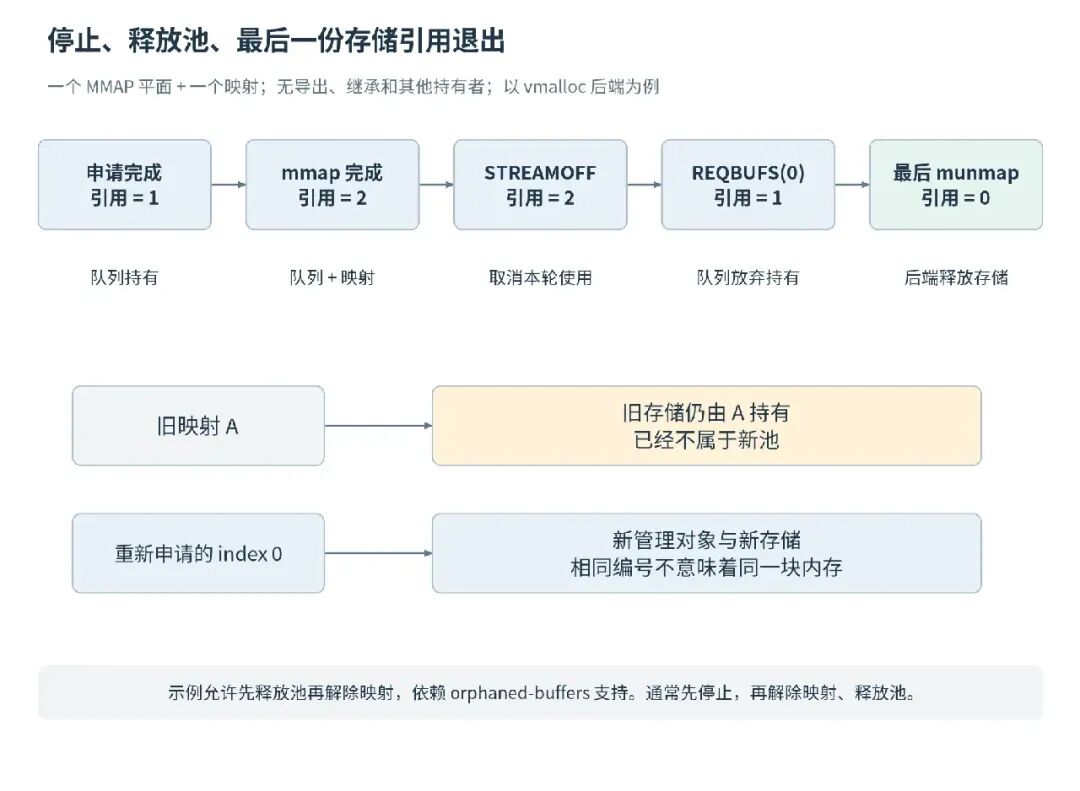

准备稍后重启，可以保留池。彻底退出时，常见顺序是先完成 STREAMOFF，等待应用侧已有消费者结束，再解除映射、REQBUFS(0)、最后关闭节点。

这里的 REQBUFS(0) 表示不再保留这组队列缓冲区，不是用零填充所有像素。当前 vb2_core_reqbufs() 在最前面检查 q->streaming，即使 count=0 也会返回 -EBUSY。因此，本实现应先显式 STREAMOFF，不依赖接口概述里“零数量隐式停止”的简写。

这是理解接口与实现的一个边界：跨设备程序应遵循接口约定，同时处理具体返回；源码文章不能跳过实际存在的前置拒绝条件。

10.2 释放池还有自己的分层

REQBUFS(0) 的核心分支在 mmap_lock 下先取消，再调用 __vb2_queue_free()。取消可能是重复进入，但不会重复停止一个已经清掉启动标志的驱动，也不会重复 finish 已经清理的普通准备状态。它不是每次调用都保证所有内部语句完全无动作。

__vb2_queue_free() 先检查将释放的对象是否处于 PREPARING；遇到这种状态可返回 -EAGAIN。随后对具备相应存储关联的对象调用可选的 buf_cleanup，释放内存后端关联，再释放缓冲区管理对象、清 bufs[] 并减少 num_buffers。池全部清空时，把 memory 设回 UNKNOWN。

MMAP 对每个平面执行后端 put；USERPTR 和 DMA-BUF 则分别走其解除关联路径。本篇的 MMAP 主线不会在 STREAMOFF 时执行这些 put。 也不要从一句“恢复初始排队状态”推导所有内存模式都立刻解除了全部页或 attachment 关联；应继续查看所选模式的释放函数。

正常取消的 buf_finish 与释放时的 buf_cleanup 也不同：前者结束一次准备/使用，后者撤销缓冲区存在期间的驱动附加资源。先结束使用，后撤销这些资源，再释放存储与管理对象。

10.3 核心 queue_release 不是 kfree(q)

voidvb2_core_queue_release(struct vb2_queue *q)
{
    __vb2_cleanup_fileio(q);
    __vb2_queue_cancel(q);
    mutex_lock(&q->mmap_lock);
    __vb2_queue_free(q, q->num_buffers);
    mutex_unlock(&q->mmap_lock);
}

它先清理适用的 fileio，再取消队列，最后在 mmap_lock 下释放池。struct vb2_queue 本身没有在这里被 kfree()；如果队列内嵌在设备对象中，外层设备存储由驱动自己的生命周期管理。

还有一项调用前提：这个函数返回 void，没有把内部 __vb2_queue_free() 的错误向上传出。关闭和移除路径必须保证准备等访问已经按锁协议排除，不能一边无序并发 prepare，一边希望这个 void 接口给出“所有资源必然回收”的失败报告。

与 REQBUFS(0) 不同，这条核心释放路径会先主动取消，因此不需要先通过 vb2_core_reqbufs() 的 streaming 前置检查。两者可以复用清理原语，但不是完全同一条入口。

实现对照：vb2_core_reqbufs()、__vb2_queue_free()、__vb2_free_mem()、vb2_core_queue_release()。

11. 为什么已经释放池，映射还可能存在

11.1 管理对象与后端存储不是同一个寿命

第五篇中的缓冲区管理对象持有各平面的后端对象。vmalloc 后端分配存储后，建立一份初始引用；成功 mmap 又通过 VMA 回调取得存储引用。

看一个简化例子：一个平面、一个映射、没有导出或其他额外引用。后端引用的变化为：

申请平面：1，队列持有
mmap：    2，队列与映射各持有一份
STREAMOFF：仍为 2，只取消本轮使用
REQBUFS(0) 成功：1，队列放弃持有
最后一个映射退出：0，后端才释放存储

该顺序用于解释引用，不是推荐在一般应用中先释放池再解除映射。本例允许这样观察，依赖实际支持 orphaned buffers 的能力及后端引用实现；跨驱动不能省略能力检查。

staticvoidvb2_vmalloc_put(void *buf_priv)
{
structvb2_vmalloc_buf *buf = buf_priv;

if (refcount_dec_and_test(&buf->refcount)) {
        vfree(buf->vaddr);
        kfree(buf);
    }
}

所以，内存统计没有在 STREAMOFF 后立刻下降，本来就不奇怪。即使池已释放，仍有映射或导出持有，也不一定是泄漏。需要核对的是每一份引用最终有没有归还。

图 7：引用数字只针对示例中的一个平面。VMA 拆分、继承、共享导出等会增加其他持有关系。

11.2 旧映射不会自动绑定新池

释放旧池再重新申请，可以再次出现 index 0 和相同数值的映射偏移。它们是新池的身份。旧 VMA 仍指向旧存储，不会因为编号相同就自动重定向。

旧像素即使仍然可读，也不再具有当前新池的帧结果语义。重新建立池以后，应重新查询和映射，不能沿旧地址消费新索引对应的结果。

11.3 close(fd) 也不是结束全部持有关系的总开关

描述符、打开文件对象和后端存储各有自己的引用。dup、继承、正在进行的文件操作或仍存活的文件映射，可能让最后的文件 release 延后。DMA-BUF 导出对象还可能由其他设备持有；关闭一个导出 fd 也不应被无条件等同于所有对象引用消失。

应用已把某块图像交给另一个线程、编码器或 GPU 时，STREAMOFF 只能结束当前采集队列，不能替这些消费者完成工作。解除映射以前，必须按消费者的接口等待实际使用结束。这个等待是内存安全的一部分，不只是为了让退出日志看起来整齐。

实现对照：vb2_vmalloc_alloc()、vb2_vmalloc_put()、vb2_common_vm_open/close()；通用文件引用补充对照文末 fs/file_table.c。

12. 最终关闭与设备断开：谁负责最后一次清理

12.1 正常 close 走 owner 分支，再退出 fh

int _vb2_fop_release(struct file *file, struct mutex *lock)
{
structvideo_device *vdev = video_devdata(file);

if (lock)
        mutex_lock(lock);
if (file->private_data == vdev->queue->owner) {
        vb2_queue_release(vdev->queue);
        vdev->queue->owner = NULL;
    }
if (lock)
        mutex_unlock(lock);
return v4l2_fh_release(file);
}

外层 vb2_fop_release() 选择队列锁，没有队列锁时再选择节点锁。上面这个函数在适用的锁保护下比较 owner；匹配时释放队列、清 owner，然后解锁。最后，无论是否为 owner，都清理本次标准文件句柄。

因此，非 owner 关闭不会沿此分支释放别人的 VB2 队列。它仍会退出自己的 fh，并可能触发 fh 相关的媒体源钩子，不能据此扩大成“不会影响任何共享对象”。第三篇已经分析过 fh，这里只强调与队列清理的先后。

上层 v4l2_release() 最后归还节点引用；支持 Request 时，它还可能在驱动 release 外围持有请求串行化锁。队列锁没有一直包住整个 fh 清理，不能在流程图里把这些层次合成一把总锁。

12.2 程序被终止，不代表驱动可以省略停止实现

正常程序主动停流，便于报告错误并组织下游消费者退出。程序异常终止时，系统仍按文件和映射的生命周期撤销进程资源，在最后引用退出后触发相应 release。

但这不是不正确驱动的补救机制。驱动若在 release 路径仍让 DMA 访问已释放内存，进程退出不会自动修复它；设备卡死造成停止函数不能返回，也不能靠“让进程结束”证明内存已经安全回收。SIGKILL 不能执行应用的清理代码，其他进程继承或传递得到的持有关系也可能继续存在。

12.3 注销节点之后，不能再指望应用发 STREAMOFF

新进入的标准文件操作会检查节点注册状态。节点已经被注销，应用继续发 STREAMOFF 可能在外层得到 -ENODEV，到不了驱动停止回调。

因此，设备移除路径必须主动组织队列清理。VIMC 的 vimc_capture_unregister() 调用 vb2_video_unregister_device()，不是仅删除节点名称后就释放捕获对象。

这个辅助函数的关键顺序是：

检查节点是否仍注册
  → get_device：暂时持有节点对象
  → video_unregister_device：撤销节点访问
  → queue 存在且 owner 非空时：
       选择并取得队列/节点锁
       vb2_queue_release
       owner = NULL
       释放操作锁
  → put_device：归还临时节点引用

这里判断的是 queue && queue->owner，不是简单的 q->streaming。只有预排或提前准备、没有真正启动的 owner 队列，也可能需要清理。

还要保持调用组合正确：不要先手工 video_unregister_device()，再调用这个辅助函数企图补清理；后者开头看到节点已不注册便返回，可能跳过原本期待的队列处理。

额外的设备引用只防止这个函数在队列收尾前失去节点对象，不会自动延长所有外部硬件资源的寿命。其 owner 条件判断在取得队列锁之前，函数也不是任意 remove、close、自定义访问可以无序并发的完整证明；外层驱动仍要安排一致的移除和资源销毁协议。

图 8：两条路径都需要正确停止和释放队列，但入口条件、临时引用和节点状态不同；它们不是相互递归调用。

实现对照：_vb2_fop_release()、vb2_fop_release()、v4l2_release()、vimc_capture_unregister()、vb2_video_unregister_device()。

13. 写真实硬件停止回调时，必须守住哪些条件

VIMC 的顺序是一个清楚的软件实例：等线程退出，终止相关处理，归还剩余对象。真实硬件应保留同样的依赖关系，但不能逐句照抄。

首先，要阻止新的硬件任务继续提交。仅屏蔽中断不等于停止 DMA；中断不再通知，设备仍可能继续写内存。需要按硬件协议停止、等待空闲或复位，必要时采用能保证设备不再访问这组存储的恢复手段。

其次，要同步所有可能持有对象的完成路径。中断、线程化中断、tasklet、工作队列或软件线程，各自都有自己的同步方法。同步调用通常会等待正在执行的处理结束，因此不能持有被等待方还需要取得的锁。kthread_stop()、同步取消工作和 IRQ 同步也不能简单互换。

随后，归还已经接收的缓冲区。完成元数据和实际写入必须先结束，vb2_buffer_done() 之后不能继续用旧指针访问。驱动私有列表也要摘干净，防止后续残留任务再次完成同一个对象。

最后，才允许核心取消、释放池，以及驱动继续拆除它们依赖的硬件和上下文。若停止失败，不能仅靠强行把 ACTIVE 改成 ERROR 就恢复安全；stop 回调需要兑现“返回以后不再访问”的契约。

审查一个停止实现时，可以按下面几项逐一找证据，而不是只搜索有没有 stop_streaming：

这些是对当前调用关系得出的工程要求，不是宣称任意硬件都能使用同一段通用停止伪代码。

14. 用一轮可重复的实验检查停止与复用

14.1 不必故意制造设备故障，先观察合法的取消

配套程序 streamoff_probe.c 使用当前格式，支持单平面和多平面 CAPTURE。它不会设置格式，也不读取或修改像素；只建立 MMAP 池，观察状态和完成描述。

完整源码：streamoff_probe.c。

程序执行两个场景。第一轮只 QBUF、不调用 STREAMON，然后 STREAMOFF，查询每块是否回到未排队、未准备状态。第二轮复用同一池和映射，重新 QBUF、STREAMON，取得少量完成描述，再 STREAMOFF。最后解除映射，执行 REQBUFS(0)，关闭节点。

这样能分别观察“从未实际运行的预排取消”和“运行后的停止与复用”。没有硬件测试环境时，不能用编译成功代替这两轮的实际结果。

cc -std=c11 -Wall -Wextra -Werror -O2 \
   streamoff_probe.c -o streamoff_probe
./streamoff_probe /dev/video0

应在空闲、拓扑和格式已经配置正确的测试节点上执行。程序会真正尝试启动采集，REQBUFS 会改变队列状态。不支持相应路径的驱动可能返回错误，日志应作为定位起点，而不是强行认定框架有错。

14.2 清理条件要记录“可能已经改变状态”，不只记录成功 STREAMON

下面是配套程序所采用的收尾原则，省略了具体映射数组循环：

/* 原则示意；完整错误处理见 streamoff_probe.c。 */
if (queue_may_need_cancel)
    ioctl(fd, VIDIOC_STREAMOFF, &type);

/* 没有其他线程或设备继续使用这些映射后，才解除。 */
unmap_all_successful_mappings();

if (pool_created)
    ioctl(fd, VIDIOC_REQBUFS, &zero_count_request);

close(fd);

queue_may_need_cancel 在尝试 QBUF 之前就设置，而不是只在 STREAMON 成功后设置。准备失败、预排以及延后启动失败，都可能已经留下需要取消的状态。真正代码逐项检查错误，不会因为上一个清理失败就跳过所有其他持有关系的处理，也不会因 close 报错反复关闭一个可能已经释放并复用的描述符。

上述顺序适用于正常设备驱动履约的进程资源收尾。停流失败时，程序会记录错误；解除本进程映射和最终关闭不能被当成“应用已经证明故障硬件停止”的证据。

14.3 日志应该围绕一组可解释的状态

驱动侧可在停止前、stop 回调返回后、取消完成后分别记录：streaming、start_streaming_called、num_buffers、queued_count、owned_by_drv_count 及各 buffer 的状态。高频完成路径的日志应短时使用，避免日志开销改变时序。

这些观察点能直接区分“驱动没归还”“只清了框架状态”“池根本没有释放”和“后端还有映射引用”。不要只根据系统内存没有下降就定位为泄漏，也不要只根据 STREAMOFF 返回 0 就忽略后续晚到写入。

15. 把整个退出过程收束成一条依赖链

从第五篇申请到第九篇取回，缓冲区一直在不同执行方之间交接。第十篇完成的是反方向的收束：

停止继续提交与生产
  → 驱动结束实际访问，归还持有的对象
  → VB2 撤销提交与完成列表，唤醒等待者
  → 为所有已准备对象补齐收尾，恢复可重新提交状态
  → 应用退出接收与消费，决定保留还是释放池
  → 解除映射，放弃队列对存储的持有
  → 最后引用退出，后端存储与外层对象按各自职责释放

STREAMOFF 的重点是让一轮使用结束；REQBUFS(0) 的重点是让队列放弃这个池；最后一次存储引用退出，才决定内存真正被回收的时刻。

这三件事分清以后，正常暂停、启动失败、阻塞退出和设备断开就不会再被混成一次含糊的“释放缓冲区”。
